Как резать фанеру лазером 5 вт

Процесс изготовления лазерного резака

После демонтажа верхних крепежей, извлекают каретку с лазером. Для этого аккуратно снимают разъемы и шурупы.

Для извлечения диода необходимо распаять крепления диода и извлечь его. Делать это нужно предельно аккуратно. Диод очень чувствительный и его легко повредить, уронив или резко встряхнув.

• Из лазерной указки извлекают содержащийся в ней диод, и вместо него вставляют красный диод из дисковода. Корпус указки разбирают на две половинки. Старый диод вытряхивают, подковырнув острием ножа. Вместо него помещают красный диод и закрепляют клеем.
• В качестве корпуса лазерного резака проще и удобнее использовать фонарик. В него вставляется верхний фрагмент указки с новым диодом. Стекло фонарика, являющееся для направленного лазерного луча преградой, и части указки надо удалить.

Лазерная указка

На этапе подключения диода к питанию от аккумуляторных батарей важно четко соблюсти полярность. На последнем этапе проверяют, насколько надежно зафиксированы все элементы лазера, правильно подключены провода, соблюдена полярность и ровно установлен лазер

На последнем этапе проверяют, насколько надежно зафиксированы все элементы лазера, правильно подключены провода, соблюдена полярность и ровно установлен лазер.

Лазерный резак готов. Из-за малой мощности использовать в работе с металлом его нельзя. Но если необходим прибор, режущий бумагу, пластик, полиэтилен и другие подобные материалы, то этот резак вполне подойдет.

Мощность лазера для резки фанеры

Резка материала осуществляется за счет значительного разогрева при воздействии сконцентрированного светового луча. Температура должна быть достаточной для сгорания волокон. Она же в свою очередь зависит от энергии, которой обладает световой поток. Энергия, выделяемая источником за единицу времени, называется мощностью излучателя.

Мощность лазера считается его важнейшей характеристикой. От нее зависят его функциональные способности. Только при определенном значении волокна начинают выгорать. При этом с повышением увеличивается и глубина резки. Так, при небольшом ее значении обеспечивается только поверхностная обработка — гравировка. Для разрезания материала необходимо, чтобы температуры хватило для выжигания волокон на всю толщину листа.

Мощность зависит, прежде всего, от его типа, т. е. активной среды, накачки и наличия резонатора. Выходная мощность зависит еще и от оптической системы. Повышенная мощность обеспечивается волоконным и твердотельным лазером, но у них высока стоимость. Для фанеры вполне подходит менее мощный, но более дешевый СО2-лазер.

Площадь рабочего поля

Помните потрясающий советский мультфильм «Падал прошлогодний снег»? Где строгая жена послала своего благоверного за елкой. И вот чтобы не было, как у того мужичка — «Маловато, понимаешь… Маловато будет!» — рекомендуем выбирать аппарат для лазерной резки с большим рабочим полем. Это экономически выгодно. Плюс не потребуется предварительный раскрой. И вдруг вы решите перепрофилировать или расширить свое производство?

Если вы планируете кроить мелкие детали или тонкие материалы – бумагу, ткань, пленку – стоит обратить внимание на сотовый стол. Его поверхность, состоящая из множества ячеек, не позволит заготовкам проваливаться или провисать

Размеры такого стола бывают 500х300 мм и 1600х1000.

В таблице даны сопоставительные характеристики мощности лазера и площади рабочего поля. Выбрать нужный именно вам аппарат для лазерной резки вам поможет служба техподдержки.

Мощность лазерной трубки (Вт)

Площадь рабочего поля (мм)

от 600х900 до 1000х600

от 1200х900 до 2000х3000

от 500х300 до 2000х3000

Конструктивное исполнение

Итак, как устроен самодельный лазер для резки фанеры?

Станина станка.

Основа станины – алюминиевая профтруба размером 40х60, скрепленная мебельным уголком и саморезами по металлу. Корпус собран из недорогой ЛДСП – он не испытывает значительных нагрузок в процессе работы.

Направляющие для каретки.

Непосредственно на трубах станины закреплены направляющие, обеспечивающие движение кареток по поперечной оси.

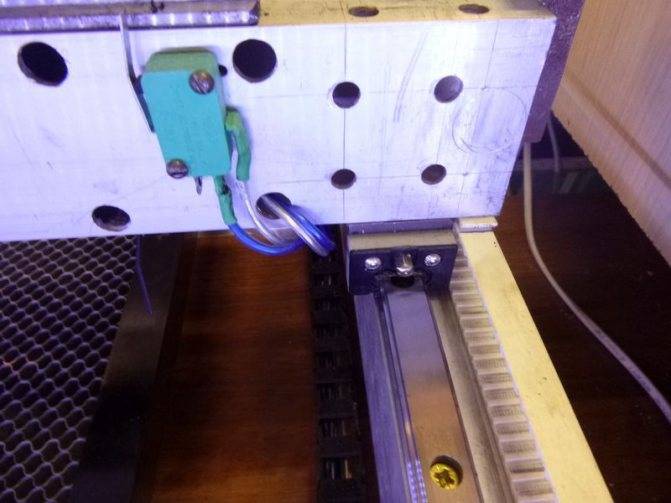

Крепление направляющей для продольной оси.

К кареткам прикручена продольная труба с еще одной направляющей – уже под каретку, обеспечивающую непосредственно движение головки.

Лазерная головка на каретке.

А вот и сама лазерная головка для резки фанеры. Фольга использована для герметизации соединения трубки с штуцером.

Привод каретки.

В качестве привода кареток использованы шаговые электромоторы с ременной передачей и редуктором. Их можно извлечь из неисправного сканера или струйного принтера с безнадежно засохшими соплами.

Вал привода кареток поперечной оси.

Использование двух приводов на каретках, обеспечивающих перемещение головки по поперечной оси, создало бы проблему их точной синхронизации. Вместо этого использован один шаговый мотор с редуктором и вал длиной во весь ход головки, гарантирующий синхронное движение обеих кареток.

На фото – крышка станка.

Массивная крышка тоже изготовлена из ЛДСП; она поднимается на мебельных лифтах. Между крышкой и корпусом остается небольшой зазор, обеспечивающий поступление воздуха; отвод дыма организован снизу.

Отсек с электроникой.

В отдельном отсеке разместились блок питания, драйвер шаговых моторов и контроллер DSP, обеспечивающий управление станком.

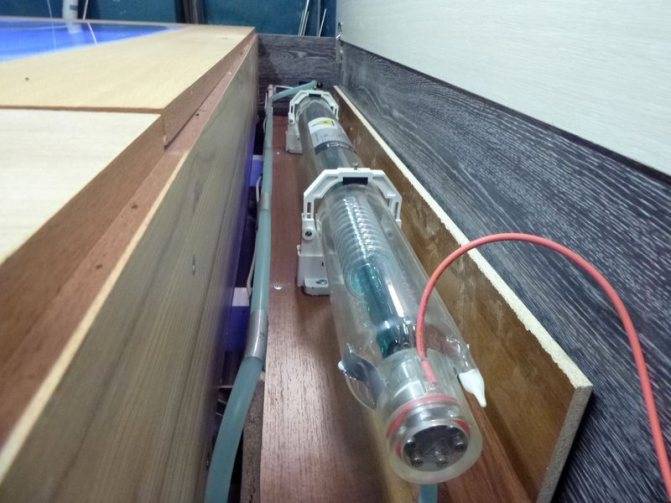

Отсек с лазерной трубкой.

Лазерная трубка установлена с использованием пластиковых крепежей, позволяющих менять ее положение. Рядом с ней видна трубка водяного охлаждения. Воду через нее прокачивает маломощная помпа для домашнего фонтанчика.

Накопительный бак системы охлаждения.

Охлаждение организовано с использованием обычной пластиковой 100-литровой бутыли с водой.

Какой лазер нужен для резки фанеры?

Лазерная резка работает по принципу выжигания материала направленным, концентрированным световым лучом повышенной мощности. Основные недостатки этого бесконтактного способа: ровные края, возможность получения сложных форм и заготовок разного размера, высокая точность раскроя, простота управления. Среди недостатков выделяется затемнение рабочего участка и высокая цена оборудования. На фото показана одна из моделей станка.

По функциональной способности различаются такие станки:

1. Резательно-гравировальный станок. Он имеет небольшую мощность и предназначен для разрезания фанеры небольшой толщины и осуществления гравировки.
2. Промышленный (профессиональный) лазерный станок. Он способен резать листы больших размеров любой толщины. Имеет рабочий стол увеличенного размера, усиленный корпус, большие размеры и повышенную мощность. Соответственно, выше и стоимость станка.
3. Малогабаритные настольные лазерные резаки . Они могут использоваться в домашних условиях, имеют стол шириной не более 1 м, меньшую мощность и доступную цену.
4. Универсальные фрезерные станки. Они способны не только резать материал, но и осуществлять фрезерные работы.

По типу управления выделяются такие варианты:

1. Станки с ручным управлением. Это стандартное оборудование с электроприводом, управление которым осуществляется рабочим вручную.
2. Станки с ЧПУ. Они имеют программное обеспечение, а управление осуществляется через компьютер. Достаточно ввести необходимую программу, и станок в автоматическом режиме обеспечит раскрой листа или гравировку точно по заданию.

Основные параметры, которые следует учитывать при выборе станка:

1. Размеры рабочего стола. Они определяют габариты обрабатываемых фанерных листов. Для бытовых целей минимальное рабочее поле составляет 30 × 40 см, а для коммерческих целей следует выбирать не менее 60 × 90 см.
2. Выходная мощность. От нее зависит глубина проникновения луча, а значит, и толщина разрезаемого листа. Для фанеры толщиной 1 мм нужно не менее 40 Вт.
3. Ход рабочего стола. Важна высота его опускания для установки дополнительных приспособлений. Она рекомендуется не менее 15–20 см.
4. Мощность лазерной трубки. От нее зависит скорость резки листа. Для производительного станка желательно иметь порядка 8–100 Вт.

Помимо указанных параметров следует принимать в расчет точность реза (отклонение), габариты и вес станка.

Лазерный модуль для резки фанеры

Основным узлом станка для резки фанеры является лазерный модуль, включающий источник излучения, оптические элементы, блок питания, систему регулировки, управления и охлаждения. Модули различаются по типу лазерной головки. Кроме того, они классифицируются по виду излучения: коллимированные и сфокусированные. В последнем случае луч собирается в точку. В коллимированном исполнении можно получить леску, решетку, окружность. Для резки и гравировки более подходит сфокусированный вариант.

Модули различаются по длине волны. Она может варьироваться в широком диапазоне — от ультрафиолетовой до инфракрасной зоны

В устройствах важно обеспечить стабильность этого параметра. Для этого качественные аппараты имеют систему термостабилизации излучателя

Для подстройки в небольших пределах применяются специальные механизмы.

Лазер 2,1 Вт

Диодный лазер (2,1 Вт) способен разрезать картон и фанеру толщиной до 1–1,2 мм. Обычно его используют для гравировки, но и для резки он пригоден. Наибольший эффект достигается при работе с бумагой и картоном, которые не обугливаются после воздействия луча.

На фото показан готовый лазерный модуль такой мощности — Endurance 2,1. Он обеспечивает гравировку на дереве и фанере со скоростью до 20 мм/с. Может резать лист толщиной 1–2 мм в 5–30 заходов.

Лазер 3,5 Вт

Диодный лазер мощностью 3,5 Вт может резать фанеру толщиной 2–3 мм. При резке многослойной фанеры такой толщины потребуется 20–25 заходов. Программа CNCC LaserAxe может обеспечить скорость порядка 50–150 мм/мин. На фото показана шкатулка, изготовленная на станке с лазером мощностью 3,5 Вт.

Лазер с короткофокусной линзой 5,6 Вт

Лазер мощностью 5,6 Вт гораздо быстрее справляется с резкой фанеры. Он способен раскраивать листы толщиной 3–5 мм. Станок Endurance 5,6 может работать в таком режиме:

• фанера толщиной 3 мм — до 4 заходов на скорости до 250 мм/мин;
• при толщине 4 мм — 8 заходов на скорости до 200 мм/мин;
• при толщине 5 мм — 9–10 заходов на скорости до 100 мм/мин.

При установке такого лазера рекомендуется использовать короткофокусную линзу G-2.

Изготовители и особенности обслуживания

Лазерные станки сегодня предлагают самые разные производители: европейские государства, Япония, Россия и т. д. Тут невозможно утверждать, что они обладают массой отличий друг от друга, однако у них есть некоторые особенности.

Среди отечественных организаций можно выделить зеленоградскую компанию «Лазеры и аппаратура». Продукция этого предприятия имеет весьма доступную цену.

Марки из Японии «Mazak» и «Koike» занимаются поставкой очень удобных устройств, оснащенных как автоматическим, так и ручным управлением.

Какого бы производителя вы ни выбрали, нужно запомнить лишь одно: хорошие фирмы обязательно предоставляют гарантию качества. Качественный станок лазерной резки фанеры может прослужить много лет без каких-либо проблем.

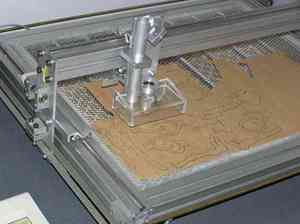

Оборудование для фигурной лазерной резки

Если вы намерены обустроить самодельный лазер для резки фанеры своими руками, обратите внимание на базовое оборудование, которое необходимо для функционирования системы. Все станки могут относиться к одной из двух категорий:

1. Оборудованные поддержкой числовых программ.
2. Без числовых программ.

К тому же некоторые модели поставляются с дополнительными деталями, которые существенно упрощают работу с ними и повышают набор функций. Среди таких деталей:

В постоянном охлаждении нуждается и фокусирующая линза. Все станки оборудованы элементами, которые охлаждают её.

На что способен 2.1 Вт лазер?

2.1 Вт лазер — это относительно небольшая мощность для лазера. Её достаточно для эффективной резки бумаги, картона, фанеры, тёмного акрила толщиной до 1–1.5 мм. Хоть этот лазер скорее оптимален для гравировки, но всё же резка возможна на относительно хорошей скорости. Картон и бумага практически не обугливаются при скорости резки 200–300 в программе CNCC LaserAxe.

Конечно, играет немалое значение, цвет материала и сама структура. Когда мы говорим про эффективную резку, мы имеем ввиду чистый не обугленный срез. Опять же хочется напомнить, что многие китайские лазеры не имеют заявленной мощности и очень сильно не соответствуют заявленным параметрам.

https://youtube.com/watch?v=a41rHNeMfqs

Вот пример того, что можно вырезать 2.1 Вт лазером.

Резка электростамеской

Этот электроинструмент стал незаменимым для каждого резчика по дереву. По сути, он объединил в себе обычную ручную стамеску и мини-станок для обработки древесины. В профессиональной среде он ещё называется пневматический или механизированный шабер.

Работает электростамеска по принципу отбойного молотка. На электроручке с мотором закрепляются насадки. Они бывают трех видов: прямые, полукруглые и уголковые.

Используется инструмент для обработки мягких и твердых древесных пород, а также древесных наростов (капов, сувелей). Электростамеска позволяет без особых физических усилий снимать большой объем материала, поэтому отлично подходит для черновой обработки. В то же время, бывают и очень компактные модели. Например, инструмент фирмы Proxxon умещается в руке и может применяться для работы с небольшими предметами. А вот большими моделями обрабатывают даже стволы деревьев для создания настоящих скульптур.

Лазерная головка для резки фанеры

Лазерная головка станка — это устройство, включающее сам источник лазерного излучения и оптическую систему для фокусировки луча. Выделяются такие ее разновидности:

1. Газовый или СО2. Он работает на газовых смесях. Световой поток усиливается в результате вибрации при переходах в молекулах углекислого газа при прохождении света. Длина волны составляет 10,6 мкм. Головка с СО2-лазером наиболее часто используется в заводских станках для резки.
2. Волоконный . В нем активная среда и резонатор составлены из оптических волокон. Такие лазеры обладают повышенной мощностью при небольших габаритах. Используются они для разрезания тугоплавких материалов и для фанеры экономически нецелесообразны, а потому используются редко.
3. Твердотельный или полупроводниковый. В качестве активной среды применяется специальный полупроводниковый материал, находящийся в твердом состоянии. Лазеры имеют высокую цену и для резки дерева или фанерных листов не используются. Они устанавливаются в универсальных станках, способных обрабатывать металлы.
4. Диодный. Это полупроводниковый лазер, основанный на светодиоде. Лазерный луч формируется за счет инверсии в зоне p-n перехода при прохождении света. Такое устройство широко используется в различных электронных системах. Мощность у них невелика, но вполне достаточна для резки фанеры. Используется такой источник чаще всего в самодельных станках.

Таким образом, для резки фанеры оптимальным вариантом признаются головки на базе СО2-лазера. В самодельных головках применяются светодиоды от различных устройств (принтеры, плейеры, лазерные указки и т. п.).

Технология фигурной резки фанерного листа

Алгоритм действий:

1. По размеру вырезается заготовка, с поверхности удаляется грязь и пыль.
2. Составляется векторный рисунок. Требуется тщательно продумать все участки. Если планируется вырезать форму или фигуру, то между линиями предусматривается необходимое расстояние.
3. Оборудование настраивается, выставляется подходящий режим, проверяются все подключения, протирается выпускающая линза.
4. Запускается программа раскроя. Необходимо следить за качеством обработки. Чтобы избежать ошибок, особенно при отсутствии опыта, обязательно нужно потренироваться.
5. По завершении процесса питающее устройство отключается.
6. Проверяется получившийся результат. Если требуется, то вносятся корректировки.

Теоретически режущий станок с ЧПУ не нуждается в постоянном контроле, он должен работать полностью автономно, но в реальности самодельные агрегаты желательно постоянно контролировать, особенно при первых запусках

Осуществлять процесс можно и вручную по шаблонам, но такая нарезка будет уступать автоматической.

Критерии подбора

Специальные агрегаты с ЧПУ универсальны и могут работать не только с древесиной, но и:

• оргстеклом;
• резиной;

• кожей;
• полистиролом;

• пластиком;
• керамикой.

Универсальному станку для лазерной резки фанеры под силу справиться с практически любым сырьем, за исключением металла. А благодаря ЧПУ, устройство может аккуратно и быстро прорезать даже усложненный узор.

В первую очередь определитесь с объемом будущих работ, какие по площади фанерные листы необходимы для раскроя. Для больших размеров подбирайте устройства с увеличенным рабочем полем, а с мелкой работой справятся настольные малогабаритные модификации.

Стоимость станка для лазерной резки фанеры будет зависеть от размера инструмента.

Но, если есть возможность предварительно разрезать большие фанерные листы на небольшие полотна (с помощью циркулярки или фрезера), то рассмотрите покупку средне- либо малоформатных устройств. Такие модели идеально подходят для работы в домашних условиях.

Учитывайте и размер (толщину) фанеры, используемой для работы. Станки с ЧПУ при раскрое толстых листов будут оставлять обугленные края реза. Если это портит общий рисунок, то для работы с массивными слоями древесины лучше присмотреть фрезерные инструменты. А лазерные использовать для гравировки.

Толщина фанерных листов влияет на выбор мощности излучателя-трубки СО2. Для удобства выбора ориентируйтесь на следующие показатели фанерного слоя:

• до 5-6 мм: 50-60 Вт;
• до 7-8 мм: 60-70 Вт;
• до 9-10 мм: 80-90 Вт.

Для обычного нанесения рисунка на фанеру (гравировка) можно брать устройства с трубкой в 50 Вт. Но если в планах стоит большой объем работы и открытие своего дела, то приобретайте станок с излучателем большей силы.

Рабочее поле

Станки для лазерной резки фанеры подразделяются и по видам рабочей поверхности:

1. Настольные (рабочая зона до 60х40 см). Идеальны для обустройства домашней мастерской. Они не занимают много места, а хорошая производительность позволяет быстро выпускать большие партии изделий.
2. Среднеформатные (зона работы до 1,6х1 м). Такие модификации самые распространенные и подходят, как для домашних мастерских, так и для крупных производств.
3. Широкоформатные (рабочая зона до 2х3 м). Чаще применяются для мощных цехов, больших производств с поточным изготовлением изделий.

Мнение эксперта Торсунов Павел Максимович

Для обустройства домашней мастерский ориентируйтесь на параметры места, которое будет выделено под установку лазерного станка.

Для работы со среднестатистической фанерой с толщиной слоя до 3-4 мм не имеет смысл тратиться на крупноформатные столы. Для таких целей достаточно приобрести настольные или среднеформатные варианты.

Рабочий стол

При выборе модели лазерного станка учитывайте и глубину опускания рабочего стола. Есть модификации с возможность опускания-подъема рабочей поверхности, а есть модели с фиксированной установкой стола.

От глубины опускания рабочего стола будет зависеть допустимая толщина обрабатываемого материала.

Если устройство предназначено для гравировки или работы со стандартной тонкой фанерой (для изготовления магнитов или несложных сувениров), нет смысла тратиться на усовершенствованную модель. Но, если гравировка будет осуществляться на крупногабаритных изделиях или планируются работы с толстыми материалами, то возможность поднятия стола становится ключевым моментом при выборе.

Стол с возможностью регулировки бывает двух видов:

1. Автоматизированный. Такую модель лучше брать для работы с материалами различной толщины. Автоматическое поднятие-опускание осуществляется с помощью ремней. Недостаток такого варианта заключается в необходимости постоянно регулировать ремни, так как они при эксплуатации растягиваются.
2. Ручной (цепной привод). Лучше выбирать такой вариант (без наличия ремней) для средне- или широкоформатного устройства. Модель с цепным приводом опускания минимизирует перекос стола, что обеспечивает итоговую работу лучшего качества.

Какой вид регулировки рабочего стола у Вашего станка для лазерной резки фанеры?

АвтоматизированныйРучной

При выборе станка для лазерной резки фанеры обращайте внимание и на материал, из которого изготовлен рабочий стол:

Вид стола	Достоинства	Пояснения
Ламелевый	удобно чистить и вытаскивать	не подходят для работы с тонкими и специфическими материалами (картон, ткань, бумага)
Сотовый	идеален для обработки тонких материалов, сотовая основа не дает им провисать	очень плотное покрытие, что обеспечивает хорошую укладку материала для работы
Конвейерный	используются для работы с рулонными материалами (в том числе ткани, кожа, кожзам)	обеспечивает непрерывную и стабильную подачу материала и облегчает работу

Резка дерева лазерным станком

Дерево считается самым красивым из всех известных человечеству материалов. Кроме этого, древесина относится к экологически чистому, безопасному и более качественному материалу, который используется с давних времен. Применяется в различных сферах производства, в частности в строительстве. Из древесины сегодня производят множество разнообразной продукции, которую мы используем как в быту, так и в качестве декоративных элементов.

Не так давно, каждая манипуляция: резка, гравировка, выжигание, велась по старинке — своими руками. Процесс был, конечно, трудозатратным, но очень интересным и увлекательным. Сегодня же любые действия с древесиной можно производить, используя лазерные станки и подручный инструмент.

На дерево лазер оказывает тепловое воздействие. Осуществляя резку, станок сплавляет кромку, тем самым защищая дерево от микробов и бактерий, обеспечивая более долгий срок службы изделию. В отличие от слесарных инструментов, при работе с оборудованием не возникает никаких отходов, щепок, опилок, заготовка или макет не деформируется, а рисунок полностью соответствует оригиналу.

Однако каждая порода дерева обрабатывается по – разному. Все зависит от породы, толщины, влажности, твердости, а также от сезона поставки.

Фанера для лазерного станка

Для резки лазерным станком подойдет так называемая фанера для помещений или ФК (аббревиатура расшифровывается как “фанера + карбамидоформальдегидный клей”).

Влагостойкую фанеру или ФСФ для лазера лучше не брать. Она очень тяжело поддается раскройке лазером. Так, эта фанера толщиной 4 миллиметра режется на таких же параметрах, как обычная фанера ФК толщиной 12 миллиметров. В других случаях она просто горит. А оно, как говорится, вам надо? Такую фанеру проще обрабатывать фрезерным станком.

Помимо этого существует бакилитовая фанера для изготовления, к примеру, проставок. Она режется либо фрезером, либо гидроабразивом, либо оборудованием для алмазной резки. При этом в идеале лучше использовать гидроаброзив, потому что у того же фрезера при обработке бакилитовой фанеры горят фрезы (читаем – тратим много денег на расходники), а все из-за того, что она пропитана и покрыта специальным укрепляющим химическим составом, в некоторых случаях эпоксидными смолами.

Есть еще специальные сорта облегченной авиационной фанеры. Это просто космос для лазерщика. Ее плюс в том, что она режется очень хорошо, и при этом очень прочная, потому что предназначена для авиамоделирования. Одним словом, она идеальна. Такая фанера выпускается толщиной от 2-х миллиметров.

Чем качественнее фанера, тем проще вам будет ее обрабатывать. Выбирайте фанеру с минимальным количеством сучков. Они препятствуют нормальному резу.

Фанеру для резки на лазерном станке необходимо заказывать в специализированных компаниях. В обычных строительных магазинах и гипермаркетах продается фанера, которая не пригодна для обработки лазером.

Мощность аппарата лазерной резки

Возможности аппарата лазерной резки по раскрою материалов зависят от лазерной трубки. В таблице указана мощность лазерной трубки и ее возможности по работе с наиболее распространенными материалами. Принцип выбора лазерной трубки прост: чем толще материал, тем больше мощности от нее требуется.

Толщина материала для резки

Фанера до 6 мм , пластик до 6 мм , резина до 3 мм , акрил до 8 мм , дерево до 6 мм

Фанера до 8 мм , акрил и пластик до 10 мм , дерево до 8 мм

Фанера до 10 мм , акрил и пластик до 15 мм , дерево до 10 мм

Обратите внимание, существуют аппараты лазерной резки, специализирующиеся на неметаллах и металлах

Нюансы лазерной резки фанеры

Лазерная резка имеет ряд особенностей:

1. При резке обеспечивается минимальная толщина прореза, что позволяет оптимально кроить лист с максимальной точностью.
2. В зоне работ лучом появляется затемнение на фанере. С ростом мощности его интенсивность увеличивается. Небольшая обработка шлифовальной шкуркой устраняет дефект.
3. При работе не требуется прикладывать никаких физических усилий. Процесс обеспечивается бесконтактно, что устраняет риск деформации тонких листов.
4. На качество конечного результата влияет структура фанеры. Необходимо учитывать многослойность и наличие древесной смолы.
5. При длительной работе рабочее место обязательно оборудуется вытяжной вентиляцией.
6. Во время работы не образуется стружка и опилки.
7. Перед началом работы с поверхности заготовки необходимо убрать пыль.
8. Не рекомендуется использовать лазер при резке фанеры с лаковым покрытием.

При использовании лазерных модулей следует прислушаться к таким рекомендациям. Для гравировки вполне подходит лазер 2,1 Вт. Листы толщиной до 2 мм можно резать устройством 3,5 Вт, толщиной до 3 мм — 5,6 Вт, толщиной до 5 мм — 8 Вт. При необходимости раскраивать листы толщиной до 10–12 мм следует применять модули 10–15 Вт.

Лазеры для резки фанеры значительно облегчают труд и повышают точность раскроя. С помощью таких станков можно вырезать детали любой сложной формы. Важнейший критерий выбора оборудования — мощность излучения. Она определяет возможности станка, его производительность, толщину листов. С ее ростом повышается и стоимость устройства, а значит, требуется оптимальный подход к выбору с учетом назначения и конкретных условий.

• 21 сентября 2020
• 15700

Плюсы и минусы лазерной резки

При реализации любого масштабного проекта всегда встает вопрос его целесообразности. Мы попробуем помочь читателю дать на него самостоятельный ответ.

• Прибор для лазерной резки фанеры на практике способен работать не только с ней. В списке обрабатываемых материалов — кожа, ткани, оргстекло, пластики, словом, все материалы, которые имеют невысокую теплопроводность и сравнительно низкую температуру горения;
• Благодаря ЧПУ станок позволит резать фанеру и OSB с высочайшей точностью , создавая детализованные контуры;
• Резкой его возможности не ограничиваются. Лазерные станки для резки фанеры вполне способны выполнять функции гравера. Варьируя скорость передвижения каретки и мощность луча, они могут создавать сложные изображения с переходами тонов;
• Благодаря фокусировке луча ширина разреза может быть минимальной — от 1/100 мм, что опять-таки положительно влияет на точность изготовления деталей или детализацию наносимого на заготовку изображения.

Резка лазером обеспечивает максимальную детализацию.

Разумеется, без них тоже не обойдется:

Цена закупаемого оборудования будет отнюдь не копеечной. Наиболее популярное решение для недорогих самодельных граверов — извлеченный из пишущего DVD-привода лазерный диод — для резки фанеры не походит категорически ввиду малой мощности. Минимальная мощность лазера для резки фанеры — 20 ватт; при сколь-нибудь значительной толщине материала ее лучше увеличить до 40 — 80;

• Жизненный цикл трубки составляет от 3 до 8 тысяч часов , после чего ей требуется замена;
• Лазеру требуется жидкостное охлаждение. В промышленных условиях для этой цели используется охладительная установка, работающая по принципу теплового насоса – чиллер. Минимальная стоимость такого агрегата составляет 35 — 45 тысяч рублей;

• ЧПУ подразумевает наличие не только особого программного обеспечения , но и эскизов контура изготавливаемого изделия. Чертежи для лазерной резки фанеры найти не так уж легко; самостоятельное же их построение займет весьма продолжительное время;
• Наконец, резка материала осуществляется за счет его быстрого нагрева и испарения. При этом края реза неизбежно обугливаются, а помещение заполняется дымом. Раз так — придется конструировать закрытый корпус с прозрачной крышкой и системой интенсивной принудительной вентиляции.

Подводим итог

С другой стороны, даже реальная, заявленная в паспорте максимальная скорость лазерной резки и гравировки – бессмысленный параметр, так как какими бы скоростными характеристиками по перемещению не обладали двигатели вашего лазерного станка, под каждый материал существуют свои оптимальные параметры обработки, при изменении которых снижается качество. Вы же не сможете разогнать Ferrari по лесной проселочной дороге до 350 км/ч?

В общем, повторимся, все нужно предварительно считать и тестировать.

При выборе лазерного станка перед пользователями встает вопрос о подборе лазерной трубки под свой задачи по резке определенных материалов. Правильный подбор лазерной трубки обеспечит быструю резку и долгий ресурс службы. В приведенной в этой статье таблице, можно ознакомиться с режимами резки популярных материалов, и выбрать для себя комплектацию с оптимальным соотношением по стоимости лазерной трубки и скорости резки. А также использовать рекомендуемые режимы на практике.

1. На что способен 2.1 Вт лазер
2. 3.5 Вт лазер для резки
3. 5.6 Вт лазер с короткофокусной линзой
4. 8 Вт ультрамощный лазер для резки
5. Основные нюансы лазерной резки

Многие считают, что резать можно только мощными СО2 и оптоволоконными лазерами. На самом деле это не так. Диодными лазерами мощностью от 2 Вт можно уже резать многие материалы. Итак, начнём с самого начала.
