Как сделать газонокосилку из стиральной машины

Техника безопасности

Газонокосилка представляет собой травмоопасное устройство, а самодельная — в особенности. Из соображений безопасности косьбу следует осуществлять с соблюдением таких правил:

1. Обувь надевается закрытая, брюки — длинные.
2. Глаза защищаются очками.
3. Необходимо следить, чтобы при косьбе дети и животные находились на безопасном расстоянии от машинки. Оно составляет 30 м (ножом может выбросить камень или ветку).
4. Работы проводятся только при достаточном освещении.
5. Газонокосилку с электроприводом нельзя использовать на мокром газоне.
6. Нельзя отходить от устройства, не выключив его.
7. Обслуживание, очистка и ремонт осуществляются только с выключенным двигателем.
8. Стрижка газона на неровной местности осуществляется не вверх-вниз по склону, а поперек него.

Общие принципы конструирования

В основе своей газонокосилка имеет бесхитростное устройство. Она состоит из шасси с ручкой и закрепленного на нем двигателя с вращающимся ножом. На ручке имеются органы управления, нож из соображений безопасности закрыт защитным кожухом (косильный щит).

Шасси применяют готовое — от старой детской коляски или двухколесной тачки. Двухколесный вариант привлекает маневренностью, но зато он не обеспечивает такого ровного среза, как машинки на 3-х или 4-х колесах.

Вариант самодельной газонокосилки

В готовом виде можно найти и прочие составляющие, кроме ножа. Эту деталь предстоит сделать самостоятельно, руководствуясь следующим описанием:

1. Нож имеет вид пропеллера длиной 30 – 50 см и шириной 2 – 5 см. Толщина металла — 2 мм.
2. Противоположные кромки каждой лопасти заточены под углом 60 градусов (более острую кромку придется часто точить).
3. Противоположная сторона каждой лопасти подогнута, что обеспечивает обдув косильного щита с целью удаления прилипшей травы.
4. Нож балансируют, в противном случае биение приведет в негодность вал и двигатель.
5. В центре крепится цилиндр (подойдет плоская консервная банка), который закроет выступающую из двигателя часть вала и не даст таким образом траве намотаться на нее.

Ножи бывают двух типов:

1. Цельные. Вытачиваются из полосы инструментальной стали. Чтобы ее можно было обрабатывать, твердую сталь подвергают отпуску, нагревая газовой горелкой и давая затем медленно остыть. Выточив нож, снова производят закалку, затем обтачивают кромки.
2. Со съемными лезвиями. Средняя часть ножа изготавливается из дешевой конструкционной стали и только концы лопастей длиной 5 см (именно эта часть является рабочей) — из инструментальной. Детали соединяются при помощи болтов.

Как сделать косилку из бензопилы своими руками?

Самый простой вариант изготовления – это самодельная косилка на базе бензопилы. В конструкции цепного садового инструмента уже есть почти все необходимое для работы. Изготовителю остается доукомплектовать устройство недостающими узлами.

Перед началом сборки газонокосилки из бензопилы потребуется изучить чертежи. Во время их подготовки необходимо указать размеры всех используемых деталей и порядок их установки непосредственно на косилку.

После изучения схем нужно подготовить материалы, которые понадобятся во время работы:

• металлический уголок – необходим для сборки жесткого опорного каркаса;
• стальная пластина – требуется для установки и крепления двигателя;
• 2 пары колес от садовой тележки или детской коляски;
• крепежная рейка или пара роторных дисков;
• 5-сантиметровый кусок трубы;
• шестерня и подшипник для соединения с трубой;
• ножи из стального полотна, которые можно снять с хозяйственной ножовки по дереву;
• болты, гайки, скобы и другая крепежная фурнитура.

Из инструментов конструктору потребуется сварочный аппарат, дрель с набором сверл по металлу, а также болгарка с комплектом дисков разного диаметра.

Виды ремонтов газонокосилок

Бензиновые модификации. Их чинить крайне сложно. Но главное знать типовые неисправности, уметь их выявлять и заменять элементы. Многие бытовые модели оснащены бензиновыми двухконтактными ДВС. В самоделках можно обнаружить моторы от дрелей, бензопил и т.д.

Самая часта неполадка связана с:

• запуском двигателя,
• отсутствием движения,
• огромными вибрациями в работе.

Мотор запускается, удерживает обороты, вращения ножей нет. Это проблема механики. Проверяйте крепёж к выходному двигательному валу. Если он поломан, замените его.

Двигатель плохо заводится, но трудится стабильно. Это проблема с технологией холостого движения карбюратора. Ещё это может быть неверные пропорции горючего состава. Смешайте топливо с маслом в верном соотношении. Если не помогло, извлеките карбюратор и отрегулируйте технологию холостого хода.

Двигатель плохо заводится и плохо трудится. Здесь нужна проверка карбюратора. Возможен засор в топливных жиклерах. Засориться могут и фильтры: топливный и воздушный. Их следует поменять, а жиклеры продуть.

Двигатель хорошо заводится, но не справляется с нагрузкой. Это проблема с воздушным фильтром. Нужна его очистка или замена.

Не запускается бензиновый двигатель и при качественной подаче топлива. Это неполадка с технологией зажигания. Нужна проверка катушки. При видимых нарушениях, она подлежит замене. Здесь может быть дилемма и в свечах. Нужна диагностика каждой свечи. Возможны их замены.

Подготовка

Итак, до начала сборки газонокосилки потребуется иметь под рукой следующие элементы:

• материалы для каркаса;
• колеса;
• ручки;
• защитный кожух;
• двигатель;
• каркас, куда будут прикреплены все детали;
• ножи;
• управляющие элементы – УЗО, выключатель, кабель с вилкой для подключения в розетку.

Кроме того, важным подготовительным этапом будет создание чертежей и схемы будущей конструкции. Это поможет соблюсти правильное расположение всех элементов будущей конструкции и создать правильный каркас, который сможет выдержать вес всех элементов и будет красиво смотреться с эстетической точки зрения.

Как устроена косилка

Электрические косилки достаточно простые в своем устройстве. Все механизмы подключены в определенном порядке, что обеспечивает стабильную работу.

Чертеж роторного механизма

Конструкция самодельной газонокосилки: 1 — нож; 2 — опорная рама; 3 — защитный козырек; 4 —колеса; 5 — стойка крепления мотора; 6 — электромотор; 7 — выключатель; 8 — ручка; 9 — фланец крепления ножа газонокосилки; 10 —решетка

В комплектацию входят следующие элементы:

• электродвигатель;
• корпус;
• ножевые элементы;
• ходовая часть;
• рукоятка управления.

Мотор фиксируется на колесной раме, к ее нижней области крепится дека, с одной из сторон устанавливается рукоять.

В отличие от собранной своими руками газонокосилки из болгарки, фабричные модификации отвечают правилам безопасности и удобства, помимо этого они в конструкции могут иметь такие составляющие:

• травосборник;
• механизм для мульчирования;
• защитное устройство от износа ножевых элементов;
• рукоять с функцией настраивания высоты.

Перед тем, как сделать газонокосилку своими руками, нужно разобраться в принципе работы, который в данном случае единый для всех устройств. Мотор приводит в работу выходной вал, он же производит обороты и передает их режущим деталям. Именно таким образом функционируют газонокосилки из бензопилы Дружба, стиральной машинки или фабричные устройства.

ВИДЕО: Советы по сборке машины своими руками

Газонокосилка на основе старой стиральной машины

Как известно, советские «стиралки» штамповали из крепкого металла. Их двигатели оптимально подходят по характеристикам и мощи для задуманой газонокосилки.

Превосходный стальной корпус станет оборонительной юбкой и направляющей при откидывании травы в боковую сторону.

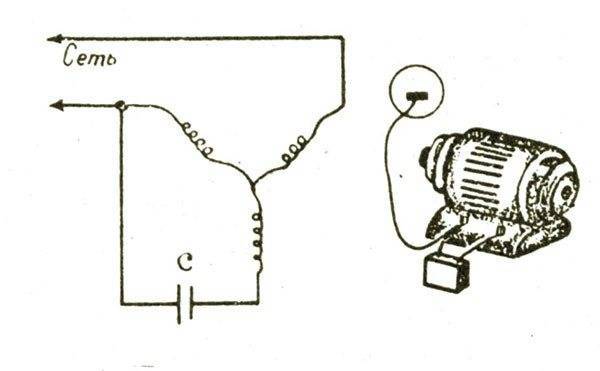

Также здесь задействуются два шкива и ремень, передающий импульс с двигателя на механизм ножей. Двигатель крепится на платформе и подключается только на одну фазу.

Такой агрегат будет трудиться в зоне около дома, поскольку привязан к сети электрошнуром. Чтобы аппарат был более мобилен, применяют особый катушечный провод – удлинитель с сечением, соответствующим мощности мотора. Его минимальная длина – 40 м.

Необходимые инструменты и материалы

Арсенал нужен такой:

• сварочный аппарат с электродами;
• дрель со сверлами для металла;
• паяльник;
• гаечные ключи;
• отвертка;
• рулетка, линейка;
• керн и чертилка;
• маркер или карандаш.

Также нужны материалы:

1. Заготовка для косильного щита:
   в самодельной версии этот элемент изготавливают из большой сковороды, неглубокой миски или отрезанного от большой кастрюли днища. За неимением таковых применяют стальной лист толщиной 2 – 4 мм.
2. Шасси или колеса:
   косильный щит укрепляют на готовом шасси от тачки или детской коляски, а если их нет – приваривают к нему оси и надевают на них колеса. Их заимствуют с тех же тачки или коляски либо изготавливают самостоятельно из фанеры или пластмассы.
3. Крепежные метизы:
   болты с гайками, шпильки, винты.
4. Медный 3-жильный провод с вилкой
   .

Еще понадобится стальной равнополочный уголок с произвольной шириной полки.

Изготовление

Если все составляющие подобраны и готовы к работе, то такая простейшая газонокосилка для стрижки газона, сделанная своими руками, получится буквально за один день.

Значительно облегчит работу и сократит время изготовления наличие готового шасси, оставшегося от разных старых повозок (коляски, тележки). Тогда на него нужно просто поместить металлический лист в качестве платформы и закрепить при помощи сварки.

Если шасси нет, то необходимо изготовить металлическую раму из уголка габаритами 2,5х2,5 сантиметров. Затем при помощи сварочного аппарата приварить нужное количество стоек, сделанных из этого же материала. Они предназначены для крепления колес (сколько колес – столько и стоек). После этого изогнуть трубу в виде буквы П и прикрепить ее к основанию.

Спереди на раме желательно установить защитное приспособление в виде решетки или дуги. При обрыве ножа она погасит его энергию и предохранит соскальзывание его с вала. Кроме того, она зафиксирует траву и позволит скосить ее более ровно.

В основании проделать отверстие, в которое должен проходить вал двигателя при его установке. Снизу на вал надевается наточенный нож с заблаговременно просверленным отверстием посередине. Нож фиксируется к валу с помощью крепления с болтами. При кручении ножа не должно быть перекосов и помех. Электромотор желательно укрыть защитным кожухом с проделанными вентиляционными отверстиями для охлаждения.

Электрокабель подсоединить к двигателю, закрепив изолентой отходящий провод с выключателем и вилкой на рукоятке.

Для того чтобы газонокосилка, сделанная своими руками была электробезопасна, желательно покрыть рукоятки диэлектриком, например, резиной.

При работе нужно быть очень внимательным и следить, чтобы провода под напряжением не попали под нож. Также рекомендуется регулярно проверять кабель на предмет повреждения, иначе удара током не избежать.

Газонокосилка, которую смастерили самостоятельно в домашних условиях, вполне конкурентоспособна и даже обладает некоторыми преимуществами перед фабричными моделями. Кроме того, что она успешно выполняет свои функции, она не слишком дорога и в любой момент может быть доработана, модернизирована или в случае поломки отремонтирована. Помимо всего прочего это прекрасная возможность хотя бы немного освободить чулан или сарай от накопившихся там старых вещей, отложенных «про запас».

Профилактика

Также очень важно следить за состоянием карбюратора. Периодически требуется его очистка

Демонтируется его кожух. Отворачиваются винты. Он вынимается из пластика. С него удаляется мусор (если таковой есть). Под кожухом имеется крышка. Под ней сосредоточен карбюратор. Он снимается. Сначала отсоединяется топливный шланг (через него сообщаются топливный бак и карбюратор). Из него может потечь топливо. Нужно быть внимательнее. Карбюратор извлекается, удерживается на паре болтов. Далее идёт его разбор.

Отвинчивается болт, удерживающий крышку топливного отсека. При очистке нужны специальные средства. Вполне сгодится WD-40. Нужно хорошо прочистить топливные каналы этого механизма. Необходим тонкий медный провод. Чистка начинается с топливного отсека. Механизм обильно замачивается. Карбюратор оставляется в покое ненадолго. Такой процесс повторяется несколько раз. Медным проводом чистятся каналы. Допустим их продув под давлением. После данных операций механизм собирается в обратном алгоритме.

Забитые отсеки и каналы – наиболее частая причина неполадок двигателя. Постоянный контроль за их чистотой серьёзно продлит жизнь двигателю и сделает его работу эффективнее.

Затачивание лезвий в домашних условиях

Точить ножи от газонокосилки самостоятельно можно с помощью следующих инструментов и приспособлений:

• болгарки;
• точильного станка;
• напильника;
• наждачной бумаги;
• оселка (бруска) или абразивного камня.

Перед затачиванием следует надеть перчатки. Если работа будет выполняться на точильном станке или с помощью угловой шлифовальной машины, то нужно для защиты глаз от частиц абразива или металла воспользоваться маской или очками.

При работе на точильном станке режущую насадку подносят к вращающемуся кругу и прислоняют лезвие к наждаку под определенным наклоном. Чтобы выровнять кромку первоначально ставят крупнозернистый круг. Доводку и шлифование выполняют на мелкозернистом круге. Если есть возможность, то шлифуют деталь войлочным кругом — он предназначен для полирования. Некоторые станки оснащены приспособлениями, позволяющими закреплять обрабатываемые детали — это облегчает процесс заточки.

Точить лезвия ножей с помощью ручных приспособлений или болгарки рекомендуется, предварительно зажав насадку в слесарных тисках. Если режущая кромка рабочей насадки сильно повреждена, то ее можно обрезать, но только сразу с двух сторон. Во всех случаях сильных усилий прикладывать не следует. В итоге лезвия должны быть заточены под углом 30 градусов.

После точения проверяют балансировку лезвий. Для этого в отверстие под болт вставляют, например, отвертку. Затем поднимают ее в вертикальное положение: нож при этом должен остаться в горизонтальной плоскости. Когда происходит перекос, следует восстанавливать нарушенный баланс. Это делают простым стачиванием металла с более тяжелой (перевесившей) стороны насадки. Снятие слоев материала выполняют понемногу, проверяя сбалансированность.

На основе дрели

Здесь в используемой дрели вместо сверла крепится широкий нож. Самая дрель приделывается к созданному каркасу вместе со своей ручкой. И в сеть будет направляться шнур дрели.

Подобные агрегаты годятся для работы на участках у бордюров и под деревьями.

Важно задействовать тихоходную дрель с хорошей мощью и динамикой 1500 – 3000 об/мин. Еще нужен грамотный подбор мощности к ширине прокоса

Перегрузка мотора не допускается. Такая дрель образуется требующийся крутящий момент, и трава легко скашивается. В работе необходимо делать паузы, чтобы двигатель «отдыхал».

Платформа для двигателя должна быть узкой, чтобы было удобно работать с пристенной площадкой. На устойчивость агрегата влияет позиция центра тяжести. Чем он ниже, тем меньше опрокидывается платформа.

Если вы намерены создать более мощную модификацию с параметрами 1500 – 6000 Вт, то установка двигателя пойдёт на специальную подошву. Подходящий двигатель – асинхронный: он меньше издаёт шума.

Ходовая часть это металлические колёса, покрытые резиной. Они обладают широким проектором. Так трава будет меньше мяться. И здесь узлы подшипников в осевых втулках более крепкие, чем вкладыши из пластика.

Дека и нож создаются из старой сковороды и стальной пластины (сталь – инструментальная). Эта конструкция для крепления ножей имеет высокую эффективность

Важно не нарушать соотношения и профиль заточенных кромок. В работе лучше придерживаться таких чертежей:

Быстроходный узел будет лучше работать при правильной центровке. Даже малое биение может вызвать сильную вибрацию, повредятся соединения, возникнет люфт из-за выработки посадочных позиций.

Газонокосилка или триммер из дрели на видео

На основе бензопилы

Здесь варится каркас из кусков трубы. На нём сосредотачивается двигатель от бензопилы. За счёт его мощи газонокосилка одолеет даже мелкий кустарник. Применение такого двигателя не подразумевает наличие дополнительной обороны. Он и так имеет мощную защиту от влаги и пыли. И у него воздушные фильтры захламляются реже.

Подходящие колёсные узлы имеют оборот на 180 градусов на шарнире. Обособленный функциональный узел связан ремнями с независимым приводом бензопилы. Крутящий момент следует на диски. Там режущий инструмент – это металлические цепи. Их длина – 25 см.

Подробнее:

1. От ненужной бензопилы отвинчиваются шина и «штурвал».
2. Ручка готовится из водопроводных труб с возможностью их регуляции по высоте.
3. От бензопилы берётся «звёздочка».
4. На неё в нужном положении ставится кусок трубу 8 см в длину и с диаметром 5 см. Этот отрезок обрабатывается на токарном станке.
5. Понадобится и ещё один кусок такой трубы. Длина та же. Диаметр = 5,8 см. Он надевается на предыдущий кусок. Так получается трубный телескопический вал.
6. Для крепежа труб необходимы особые болты М6, оснащённые контргайками. Правильные позиции болтов – диаметрально параллельно друг к другу.
7. Отверстий делаете несколько. Так проще регулировать высоту среза травы. Трубы будут двигаться относительно друг друга. И это движение немного компенсирует дисбаланс.

После этих операций готовится ножевая основа. К другой трубе приваривается стальной диск (сталь – листовая). Его диаметр 18 см.

Интересно, что подобная модификация может служить годами.

На основе дрели

Здесь в используемой дрели вместо сверла крепится широкий нож. Самая дрель приделывается к созданному каркасу вместе со своей ручкой. И в сеть будет направляться шнур дрели.

Подобные агрегаты годятся для работы на участках у бордюров и под деревьями.

Важно задействовать тихоходную дрель с хорошей мощью и динамикой 1500 – 3000 об/мин. Еще нужен грамотный подбор мощности к ширине прокоса

Перегрузка мотора не допускается. Такая дрель образуется требующийся крутящий момент, и трава легко скашивается. В работе необходимо делать паузы, чтобы двигатель «отдыхал».

Платформа для двигателя должна быть узкой, чтобы было удобно работать с пристенной площадкой. На устойчивость агрегата влияет позиция центра тяжести. Чем он ниже, тем меньше опрокидывается платформа.

Если вы намерены создать более мощную модификацию с параметрами 1500 – 6000 Вт, то установка двигателя пойдёт на специальную подошву. Подходящий двигатель – асинхронный: он меньше издаёт шума.

Ходовая часть это металлические колёса, покрытые резиной. Они обладают широким проектором. Так трава будет меньше мяться. И здесь узлы подшипников в осевых втулках более крепкие, чем вкладыши из пластика.

Дека и нож создаются из старой сковороды и стальной пластины (сталь – инструментальная). Эта конструкция для крепления ножей имеет высокую эффективность

Важно не нарушать соотношения и профиль заточенных кромок. В работе лучше придерживаться таких чертежей:

Быстроходный узел будет лучше работать при правильной центровке. Даже малое биение может вызвать сильную вибрацию, повредятся соединения, возникнет люфт из-за выработки посадочных позиций.
