Как сделать грунтозацепы для мотоблока своими руками

Описание и размеры грунтозацепов для мотоблоков

Как мы поняли, размер грунтозацепов очень сильно зависит от тяжести мотоблока, на который они устанавливаются. Хотя тяжелые мотоблоки являются самыми пригодными для работы на тяжелых почвах и, соответственно, грунтозацепы с большей высотой и шириной более подходят для сцепления профессионального агрегата с целиной или сильно запущенными землями. Также, для высокой сложности работы крепят утяжелители на колеса.

Размеры грунтозацепов варьируются от 310 мм до 700 мм в высоту, ширина — от 100 до 200 мм. Так, для мотоблока Салют можно купить грунтозацепы 500х100 мм, а также 500х200 мм.

Последние будут функциональны в комбинации с плугом. Можно купить такие же размеры с песконасыпным утяжелителем, чтобы навесной плуг глубже вспахивал почву. Хотя, если у вас есть грунтозацепы 500х200, можете сделать утяжелитель сами. Колеса с грунтозацепами размером 700х130 мм одевают на мотоблок для работы с окучниками, картофелекопателем и плоскорезами.

СЛЕДУЮЩИЙ ЭТАП – УТЯЖЕЛЕНИЕ КОЛЕС МОТОБЛОКА

На каждое колесо сварил по грузу весом 27 кг каждый. Тут понадобились блины от штанги (их приварил к корзине сцепления ВАЗа, которая весит тоже 10 кг). Снаружи этой пирамиды приварил 5-килограммовую чугунную гирю от промышленных весов.

Для сварки использовал электроды по чугуну.

После этого болгаркой отрезал 32-й шестигранник от купленной мною дополнительной секции от фрез. Его длина -12 см, а вес – 2 кг. Шестигранника вполне хватало для крепления утяжелителя в полуоси мотоблока на шплинт.

С внутренней стороны утяжелителя в центре, прямо на блин, приварил шестигранник. Аналогично сделал и второй утяжелитель для колеса. Теперь мотоблок стал весить на 102 кг больше.

Последний оставшийся груз в 10 кг был установлен как противовес на передний бампер-трубу мотоблока. Предварительно сделал под эту гирю (кстати, тоже от весов) оправу. Для нее использовал металлическую ленту. вырезав ее из старого корпуса системного блока компьютера. Ленту вставил в приваренные снизу к раме мотоблока направляющие из профилированной трубы 50/50 мм. Все, финал! Теперь мотоблок (вместе с установленными на него дополнительными грузами) стал весить 237 кг. Решил опробовать его в поле.

Труды не прошли даром. Агрегат шел уверенно, не чувствуя нагрузки, и это притом что плуг был заглублен на 20 см. Так что теперь я уверенно могу сказать. что любой мотоблок легкого и среднего класса просто необходимо догружать дополнительным весом, будь то емкость с песком или самодельный утяжелитель из бетона.

Через несколько лет я поменял бензиновый мотоблок на новый, с дизельным двигателем 9 лошадиных сил. Несмотря на то что он весил 170 кг, его тоже пришлось утяжелять. Некоторые самодельные гири, впрочем, пришлось немного адаптировать с учетом новой модели, однако принцип расположения утяжелителей остался тот же. Разве что теперь спереди установил груз весом 19 кг, на колесах – по 27 кг. Сверху же на КПП стоял аккумулятор весом 12 кг.

Для сведения. В магазинах тоже продаются грузы для мотоблоков, однако стоят они непомерно дорого. Например, за грузило весом 20 кг нужно заплатить 2500 рублей! Зачем? Ведь все это можно сделать самому!

Так что хочется посоветовать всем «мотоблочникам» и людям, только желающим обзавестись мотоблоками: покупайте их, не бойтесь, все можно исправить! И даже то, что на первый взгляд вам покажется неисправимо. В наше время ко всему нужно приложить руки, иначе современная техника просто откажется работать.

Изготовление грунтозацепов с более сложной конструкцией

Помимо методов, позволяющих сделать самые простые грунтозацепы, существуют также способы изготовления более сложных конструкций. Для работы по изготовлению последних нужно подготовить:

  • Стальной лист, толщиной от 3 до 5 мм – с него нужно сделать центральный диск;
  • Стальная полоса, толщиной 5 и шириной 50 мм – она потребуется для изготовления внешнего обруча. Вам потребуется 6 обручей – они утяжелят колесо и сделают его более прочным;
  • Еще одна пластина из стали, толщиной от 8 до 10 мм – с нее нужно сделать зацеп;
  • Болгарка;
  • Сверлильный станок или дрель;
  • Сварочный аппарат.

Соединять все детали между собой следует посредством дуговой сварки, так как газовая горелка не сможет прогреть металл данной толщины. Алгоритм изготовления выглядит следующим образом:

  1. Вначале удлините оси мотоблока – это требуется из-за того, что ширина и диаметр грунтозацепов больше, чем место монтажа штатных колес;
  2. Обязательно предусмотрите возможность настройки положения колеи, так как в дальнейшем вы будете обрабатывать огород с разными по ширине рядками. При перемещении колес с грунтозацепами, вы сможете регулировать положение используемого навесного оборудования и ширину, на которой будут расположены грунтозацепы. Так как масса каждого колеса составляет около 10 кг, надежное сцепление и высокая устойчивость мотоблока на почве будет обеспечена;
  3. Далее приступайте к изготовлению самых грунтозацепов. Для этого сделайте 2 спицеобразных центральных диска из профилированного стального листа;
  4. После этого приварите к торцевым частям конструкций по 3 внешних обруча и зацепы;
  5. К обручам приварите стальные пластины. Они должны располагаться на обручах по диагонали в виде змейки;
  6. Наточите каждую из пластин для лучшего сцепления с грунтом.

Сделанные грунтозацепы обеспечат максимальную сцепку с грунтом и помогут без труда удалить даже самые толстые сорняки.

При эксплуатации грунтозацепов ни в коем случае не забывайте, что они предназначены только для работы на огороде. Не используйте приспособления для передвижения мотоблока по бетону или асфальту, так как зубцы изделия погнуться и довольно быстро придут в негодность.

Как простейшие, так и более сложные конструкции, подойдут для применения на мотоблоках Салют, Агат, а также Нева МБ-1 и МБ-2.

С помощью мотоблока можно сделать много разнообразной работы, если в дополнение к агрегату имеется соответствующее навесное оборудование. Главная задача любого мотоблока — это обработка почвы: вспахивание, окучивание, возможно, посадка и выкапывание картофеля с определенным навесом. Вспашка требует грунтозацепов для культиватора. Это надежные помощники каждого владельца агрегата, а сделать грунтозацепы для мотоблока своими руками можно в течение нескольких часов. Грунтозацепы — довольно распространенное навесное оборудование, которое позволяет увеличить массу техники и обеспечить лучшее сцепление мотоблока с почвой.

Размеры грунтозацепов для мотоблоков

Чем грузнее техника, тем она лучше и практичнее. В высококлассное, тяжеловесное оборудование позволяется проводить работу даже на жестком грунте, с чем легкий минитрактор справляется с немалым трудом. Тяжелые минитракторы требуют, такие же не маленькие грунтозацепы. В целом, масштабы грунтозацепов зависят от величины мотоблока. Высота оборудования может быть от 310 и до 700 мм, а широта от 100 вплоть до 200 мм. Габариты грунтозацепа нужно выбирать, отталкиваясь из модификации агрегата. Масштабы определенных моделей представлены далее.

Нева

Нужно приобретать мотоблоки, которые смогут адаптироваться к каждому навесному оснащению, или проще говоря универсальные. Однако, что делать, когда в хозяйстве уже имеется минитрактор компании Нева, который отнюдь не считается универсальным. Колеса у этого аппарата для работы с почвой имеют масштабы от 340-360 до 90-110 мм, а на Неве МБ 480-500 x 190-200

При производстве самодельного зацепа для Невы, нужно принимать во внимание, то что высота должна быть 340-360 мм, а широта 90-110

Салют

В этом случае можно собирать грунтозацеп согласно такой же схеме как Неву. Величины колес Угра МБ или Салют от 480-500 до 190-200 мм. Таким образом, и грунтозацеп необходимо делать 48-50 см в длину и 19-20 см в ширину, по таким же размерам делается на Оку серии МБ.

Кентавр

Колеса в Кентавре похожи с теми, что стоят в мотоблоках Нева. Их различие в том, что у Кентавра длина колеса на одиннадцать см больше, нежели на Неве. При производстве грунтозацепа необходимо изготовить его 450 мм в длину и 110 в ширину, такие же размеры у моделей Zirka, Витязь, Аврора, Булат. Такой зацеп будет подходить к Кентавру 2060 и 2090, а кроме того к различным агрегатах с подобными габаритами. В торговом центре стоимость аналогичных грунтозацепов 2000-2500 руб.

МТЗ

Несмотря на то, что мотоблоки МТЗ белорусского производства, стоимость на подобные агрегаты довольно немала. Примерная цена грунтозацепа для МТЗ от 4000 до 5000 руб. Дело в том, то что колеса у данных мотоблоков довольно крупные, их величина 540-600х130-170 мм. Чтобы сделать грунтозацеп для мотоблока МТЗ своими руками, необходимо руководствоваться инструкции, описанной ранее и делать величины, соответствующие данным колесам, то есть 540-600х130-170. Такие же размеры используются для моделей Агро.

Кайман Варио

Французская компания Кайман выпускают отличные мотоблоки, цена которых может превышать 60-70 тысяч рублей. Также и дополнительное оборудование на них имеет отнюдь не низкую стоимость. Цена грунтозацепа для Кайман Варио от 5 до 7 тысяч рублей. Их размер 460х160 мм, также есть удлиненные 600х130 миллиметров. Такие же размеры используются на сериях Caiman Elite, Compact, Eco, Promo, Primo, Q Junior. Также можно сделать грунтозацеп самостоятельно, хотя человек, позволивший себе купить такой мотоблок, сможет приобрести любое оборудование для него из магазина

Ока

Мотоблоки Ока – отечественного производства, достаточно распространенный продукт на территории Российской Федерации. Фермеры и любители все чаще, пытаются сделать дополнительное оборудование именно для таких агрегатов. При изготовлении грунтозацепа на Оку длину нужно делать 450, а ширину 130 миллиметров. Схема изготовления такая же, как и при других мотоблоках – все предельно просто. В магазине цена такого оборудования примерно 2500 рублей. Но зачем тратить деньги, когда можно сделать все в домашних условиях.

Зубр

Зубр – это массивный безупречный минитрактор, который справляется с многочисленными задачами на ферме. К нему прилагается исключительно наилучшее подвесное спецоборудование. Величина его колес 700х200 мм, размеры грунтозацепа аналогичные. Кроме того, определенные модификации зубра принимают грунтозацепы величиной 700х100 мм. По этой причине возможно мастерить грунтозацепы каждого из данных величин. Однако, рекомендовано производить 700х100, так как это более подойдет с целью бытовых надобностей. Габариты 700х200 мм преимущественно подойдут с целью работы на целине. Стоимость грунтозацепа Зубр в торговых центрах колеблется от 20 до 50 тыс. руб.

Каскад

Еще один отечественный изготовитель спецтехники. Мотоблоки данной компании, также пользуются большой известностью. По этой причине многим станет полезно выяснить, каким диаметром должен быть грунтозацеп для подобного аппарата. Высота – 460-680 мм, ширина – сто–сто девяносто пять миллиметров.

Удлинители грунтозацепов собственными руками для мотоблока

Удлинители служат для того, чтобы увеличить ширину калии, а также для способности беспрепятственного поворота колеса сравнительно оси. Для того чтобы совершить такого рода удлинитель в мотоблоке, необходимо на ось прикрутить втулку с прорезью. Во втулку вставляется ось, которая закрепляется болтом. Ну и заключительное – закрепить на оси колесо с грунтозацепом. Этот механизм весьма несложен и сделать его сумеет каждый, имеющий хоть какое-то отношение к технике. В торговом центре такой удлинитель стоит от 800 до 1000 руб.

Материал из раздела «Как сделать грунтозацепы по чертежам» сайта фотографий, чертежей и схем мотоблоков, мотокультиваторов и навесного оборудования к ним. Для тех, кто искал в интернете публикации на тему «Схема устройства самодельного колеса с бандажом», а также фото и картинки по запросу «Изготовление грунтозацепов для мотоблока своими руками».

Для изготовления грунтозацепов своими руками на резиновые колеса мотоблока существует очень много различных вариантов и конструкций. Предлагаем Вам оригинальный, но довольно таки трудоемкий способ изготовления бандажа с грунтозацепами для резиновых колес. Такой способ подойдет тем у кого имеются старые непригодные для эксплуатации резиновые покрышки (заводские или для самодельного мотоблока с автомобильными колесами, главное, чтобы борта покрышки были целые). В принципе, таким макаром, можно сделать и к автомобилю, и к трактору. Для изготовления бандажа с грунтозацепами из покрышки необходимо в старом резиновом скате сделать одинаковые и равномерные вырезы по всей окружности как показано на схеме: сначала нужно всё хорошо рассчитать и разметить, а затем при помощи пробоя сделать отверстия в боковинах покрышки по углам размеченных вырезов от которых и начинать резать. Вырезы лучше всего делать скальпелем или ножом сделанном из косы, периодически смазывая его жиром или мылом. Лучший вариант – сделать вырезы болгаркой. Затем срезаете бортовые кольца покрышки, так как устанавливать на диск ее уже не нужно. Изготовленную своими руками покрышку с вырезами необходимо будет надеть на рабочее резиновое колесо мотоблока. Для этого разбортируется колесо с идентичной покрышкой (нужно, чтобы она была не новая, а с хорошим износом). На снятую с колеса мотоблока покрышку одевается сделанная заготовка с прорезями (операция эта нелегкая и трудоемкая). А в прорези вставляете сваренные из толстого металла невысокие швеллеры, можно не в каждую, а через одну прорезь (для больших колес можно использовать небольшие швеллеры заводского производства, но с этим вопросом необходимо определится заранее, т.к. от этого зависит ширина вырезов и особенно ширина оставляемых резиновых участков, которая должна быть равной ширине полки швеллера). Вставленные металлические швеллеры и будут играть роль самодельных грунтозацепов на колесах мотоблока. Главное правильно рассчитать соотношение упругости оставляемой на покрышке резины и веса вставляемых швеллеров, чтобы они не были слишком тяжелыми и не оттягивали резину покрышки. Вместо швеллеров, при изготовлении , можно использовать самодельные металлические скобы любой удобной для Вас формы. После одевания колесо обратно бортируется, накачивается и мотоблок на резиновых колесах с грунтозацепами готов к эксплуатации. Учитывая большую трудоемкость работы значительно проще будет сделать обычное металлическое или грунтозацепную из металла. Но для кого-то ввиду отсутствия нужного металла или наличия старых покрышек будет интересен и этот вариант

С помощью мотоблока можно сделать много разнообразной работы, если в дополнение к агрегату имеется соответствующее навесное оборудование. Главная задача любого мотоблока – это обработка почвы: вспахивание, окучивание, возможно, посадка и выкапывание картофеля с определенным навесом. Вспашка требует грунтозацепов для культиватора. Это надежные помощники каждого владельца агрегата, а сделать грунтозацепы для мотоблока своими руками можно в течение нескольких часов. Грунтозацепы – довольно распространенное навесное оборудование, которое позволяет увеличить массу техники и обеспечить лучшее сцепление мотоблока с почвой.

Смотрите видео: Грунтозацепы к мотоблоку

https://youtube.com/watch?v=RuRyeQUfhsg

Как самому сделать грунтозацепы

Для данной задачи можно использовать старые и неиспользуемые диски от автомобиля. Используя сварочный аппарат, к дискам необходимо приварить полуось и потом пластины. Необходимо достичь их соприкосновения с ободом, для этого воспользуйтесь болтами.

Фото грунтозацепов своими руками

Останется лишь сделать зубья, т.е. сами зацепы, для чего можно применить неиспользуемые уголки. С помощью болгарки, их нужно разрезать, после чего сделать зубья при помощи сварки. Их размещают на ободе через каждые 15 см.

Как показывает практика, грунтозацеп можно смастерить и газового баллона. Вырежете два диска, которые будет использоваться как ободы. Ширина примерно 6см, высота — 30 см. Далее процедура совпадает с вышеописанной.

Фото грунтозаценпов для мотоблока своими руками

Рассмотрим теперь некоторые популярные виды мотоблоков и комплектующих их грунтозацепов:

Нева Любой из образцов данного мотоблока имеет собственные навесные элементы, подсоединяемые к конструкции и подходящие наиболее органично. Хорошо, когда имеется устройство с большим количеством вариантов навесов. Производители мотоблока Нева сделали колеса с грунтозацепами Ф340х110.

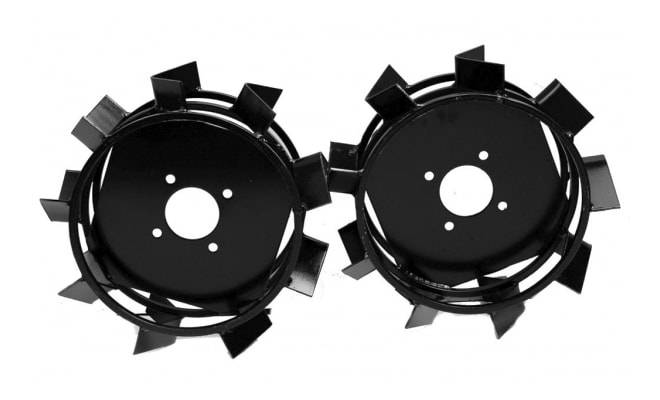

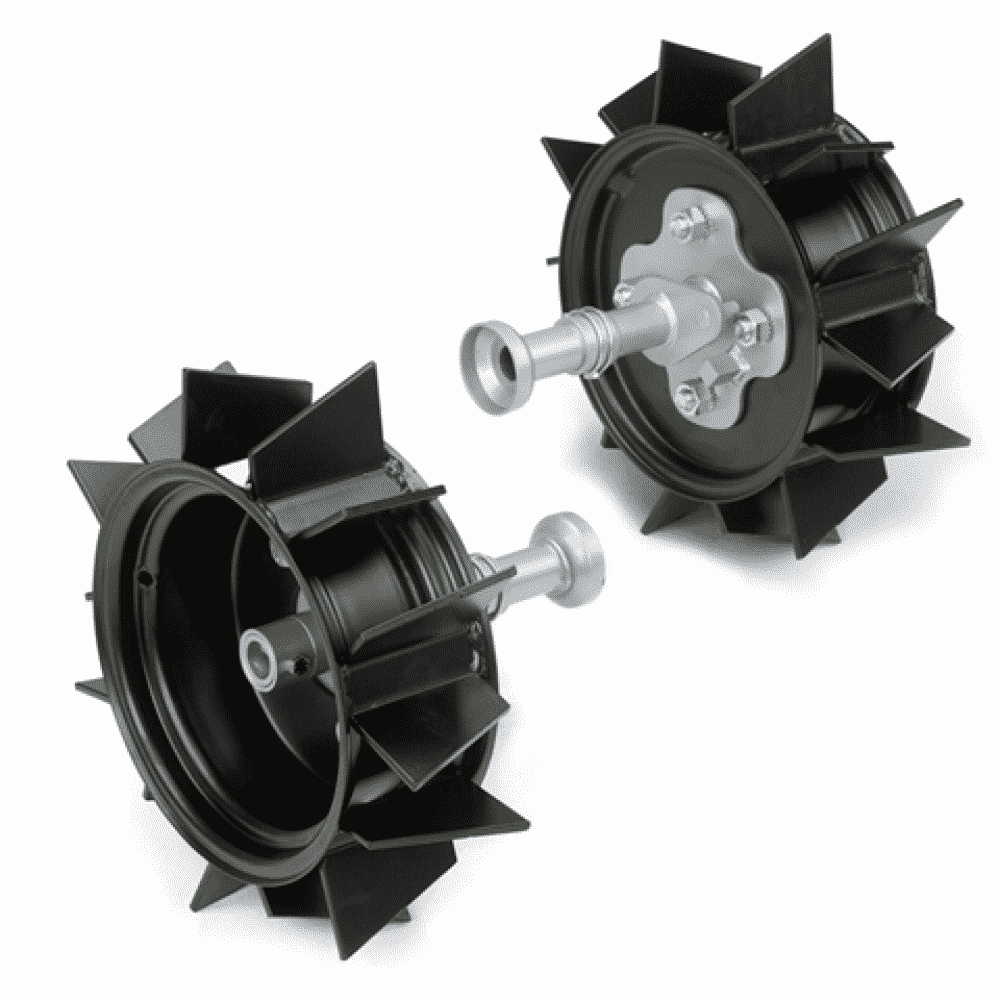

Фото покупных грунтозацепов

Фаворит Стоит выделить, что к вышеуказанной модели подходят грунтозацепы 560/130. Они также могут быть применены к таким мотоблокам как Фаворит и Салют, так как являются универсальными. Сохраните ширину 13 см и высоту 56 см грунтозацепов для мотоблока, если вы решили сделать их самостоятельно. К мотоблокам Салют могут быть присоединены и колеса более крупных размеров – Ф700х100.

Крот На рынке мотоблоков вы сможете найти устройство KFT 28/9. Данный аппарат сопоставим с навесным обеспечением таких моделей как Дачник и Мастер

Обращая внимание на его габаритные размеры, напрашивается вывод, что грунтозацепы для данных мотоблоков оказываются самыми наименьшими

Чертежи грунтозацепов для мотоблока

В заключении хочется обратиться к отзывам, касающихся землезацепов, изготовленных самостоятельно или покупных. Какое из навесного оборудования выбрать, каждый решает самостоятельно: если сделать самостоятельно грунтозацепы, то получится сэкономить средства, но потратить время. Если вы хотите уже использовать оборудование для мотоблока, то лучше купить готовое.

Полезное видео: грунтозацепы к МБ ХА-31 из дисков ВАЗ

Задумываясь, как сделать грунтозацепы для мотоблока своими руками, обратитесь к чертежам, фото и видео. В таком случае у вас получится изготовить качественное и недорогое навесное оборудование, которое прослужит долгие годы.

Как правильно выбрать грунтозацепы для мотоблока?

От того, насколько правильно будут подобраны грунтозацепы, зависит не только эффективность их применения, но и легкость передвижения мотоблока

При покупке приспособлений следует обращать внимание на такие факторы:

  • Размеры грунтозацепов – подходящие габариты изделий напрямую зависят от класса сельскохозяйственной машины. Для тяжелых мотоблоков выбирайте изделия, диаметром примерно 70 см. Средние и легкие агрегаты можно комплектовать грунтозацепами, диаметром около 25–40 см;
  • Тип почвы, которую нужно обрабатывать – наиболее универсальными считаются грунтозацепы, к которыми приварены стрелообразные шипы. Их сцепляющая часть имеет форму углов, благодаря чему они показывают отличную сцепку даже с очень рыхлым грунтом;
  • Возможность монтажа утяжелителей – для эксплуатации на рыхлой почве некоторые производители грунтозацепов предусматривают возможность монтажа дополнительных утяжелителей, которые делают применение изделий более эффективным, особенно, при работе с легкими мотоблоками. Как правило, утяжелители имеют вид прочных металлических емкостей, которые можно заполнить камнями, песком или любым другим подручным материалом, после чего установить на грунтозацепы.

При покупке грунтозацепов обязательно учитывайте каждый из перечисленных факторов. Так вам будет гораздо легче выбрать наиболее эффективные приспособления для монтажа на мотоблок.

Это интересно: Руководство по изготовлению гусеницы на мотоблок из подручных средств

Простейшие зацепы

Для изготовления нужно следующее:

  • Лист стальной толщиной 4−5мм для дисков колесных.
  • Лист стальной толщиной 6−8мм для зацепов.
  • Сварочный аппарат.
  • Болгарка.
  • Сверлильный станок или мощная дрель.

Из листа более тонкого вырезаются два одинаковых диска. В центре проделывается отверстие для ступицы и крепления на шпильки колеса. По внешнему краю нарезаются пилообразные выступы 10-сантиметровой глубины. Из толстого листа вырезаются треугольные зацепы с обрезанными углами. Они привариваются строго перпендикулярно к пилообразным вырезам.

Несмотря на неказистость самодельные зацепы, изготовленные этим способом, имеют серьезное преимущество — достаточно тяжелые, чтобы обеспечить прочное сцепление даже с раскисшей или рыхлой поверхностью. О передвижении по грунтовке и речи быть не может, такие колеса предназначены лишь для работы в поле.

Другой экономный вариант — изготовление из стального круга Ø15мм. Может быть использован штурвал от задвижки на магистральном газопроводе, если найдется пара. Зацепы привариваются на внешний обод, в центре крепится ступица.

Для следующей конструкции понадобятся автомобильные диски. Такой вариант изготовления для самодельного мотоблока является оптимальным. При проектировании предусматриваются стандартные колесные ступицы от авто, и приобретается весь комплект из четырех колесных дисков. На одну пару устанавливаются шины, а вторая нужна для тяжелой почвы.

Берется стальной уголок 50−60 мм, режется на части, которые несколько шире дисков. Посередине одной стороны болгаркой выпиливается треугольный сектор 60°.

Уголок греется газовой горелкой и сгибается по вырезу. Место стыковки можно немного прихватить с помощью сварки, чтобы обеспечить дополнительную жесткость. Полученные заготовки привариваются на внешнюю сторону диска, выдерживается равное расстояние.

Сборка повторяется на втором диске, не забывайте об одинаковом расстоянии между уголками. Теперь можете быстро менять резиновые колеса на стальные зацепы, и проблем с посадочным местом не будет, ведь диски одинаковые.

Конструкция из колесных дисков может быть упрощена. Для этого срезается горизонтальная часть (обод), и навариваются стальные пластины. Данный вариант подходит для частой смены колес на ступице одного типа. Диски подбираются соответствующие.

Какой бензин подходит для мотоблока Нева МБ 2

Чтобы мотоблок длительное время мог работать без нареканий, рекомендуется использовать качественное топливо. Здесь заливается 92 или 95 бензин. Специалисты рекомендуют периодически повышать октановое число, если применяется АИ-92, что позволяет прочистить силовую установку от отложений. Производитель рекомендует заливать бензин с высокооктановым числом не чаще двух раз в сезон, при условии, что мотоблок эксплуатируется на регулярной основе. Если этот тип техники применяют реже, то можно ограничиться заливанием 95 топлива один раз в сезон.

Такой вид спецтехники, как мотоблок, пользуется большой популярностью у садоводов-любителей, а также коммерческих сельскохозяйственных компаний. В настоящее время имеются разнообразные модели и производители такого оборудования, однако наибольшей популярностью пользуется производитель Нева и его модель МБ 2. Этот агрегат хорошо себя зарекомендовал из-за неприхотливости и простоты в обслуживании.

Кроме того, для этого мотоблока в продаже имеется целая масса навесного и вспомогательного оборудования, что позволяет эксплуатировать аппарат во всех возможных смыслах. Однако, несмотря на надежность и качество, чтобы это устройство служило длительное время, требуется регулярно подвергать технику обслуживанию, а также монтировать только качественные детали и расходные приспособления.

Виды грунтозацепов

Сегодня для мотоблоков используют колесные грунтозацепы. Их легко крепить и использовать по назначению. Они делятся на два типа:

  1. Один или несколько сваренных ободов, у которых есть угловые шипы и пластины для рыхления земли. Такие модели необходимо использовать вместо штатных колес на мотоблоке. Функциональность довольно высокая, но многие пользователи жалуются, что процесс замены колес довольно длительный.
  2. Металлические насадки, которые крепятся поверх колес мотоблока. Довольно редко используется, так как требуются дополнительные утяжелители для качественного рыхления грунта.

Также грунтозацепы отличаются видом, не только типом:

  • двухполозные, которые являются наиболее миниатюрными;
  • трехполозные применяются для тяжелых мотоблоков с повышенной мощностью;
  • сплошные можно применять на колеса, ширина которых не более 13 см.

Также требуется предусмотреть высоту изделия при покупке.

Видео — Как сделать грунтозацепы для мотоблока. Процесс изготовления

Какие сторонние колёса подойдут для мотоблока Нева?

Наилучшим образом для установки на мотоблок Нева подходят колёсаот москвичей и жигулей. В них нет необходимости что-либо менять, поскольку их диаметр идеально подходит для установки на мотоблок. Их необходимо лишь немного модернизировать при помощи сварки.

Жигулевские колеса на мотоблоке Нева

Заводские варианты будут стоять намного дороже.

Главной задачей при модернизации жигулёвских колёс является их утяжеление, поскольку в заводской комплектации они очень лёгкие.

Ниже перечислены основные этапы изготовления колёс для мотоблока из автомобильных шин:

  • Внутри колёс устанавливается полуось;
  • Для удобства в смене колёс на ось устанавливаются квадратные пластины, в них делаются отверстия. А затем на эти пластины крепятся колёса от Жигуей;
  • На наружную сторону одевается колпак для защиты от внешних факторов;
  • Камеры следует удалить, а оставить лишь покрышки (для улучшения качества сцепки следует применять зимние модели шин).

Использовать шины от других автомобилей проблематично, поскольку они имеют больший диаметр или ширину, поэтому их необходимо дополнительно подгонять при помощи удлинителя оси или каким-то другим способом, а это получается далеко не у всех и не всегда.

Для улучшения грунтозацепляющих свойств некоторые люди дополнительно обтягивают колёса цепью. При езде цепь впивается в грунт и даёт дополнительное сцепление. Особо ощутим эффект от неё при езде после дождя или снега.

На видео продемонстрирован способ установки жигулевских колес на мотоблок Нева:

Как изготовить грунтозацепы с более сложной конструкцией?

Вышеописанные методы изготовления грунтозацепов очень простые, но можно рассмотреть и варианты с более сложными конструкциями.

Нужно обзавестись следующими деталями:

  • стальным листом с толщиной в пределах 3-5 миллиметров, который будет использован под стальной диск;
  • полосой из стали с толщиной 5 миллиметров и шириной 50 миллиметров, из неё будет изготовлен внешний обруч. Всего нужно шесть обручей для утяжеления и прочности колеса;
  • стальной полосой с толщиной 8-10 миллиметров, она нужна для зацепа;
  • сверлом или дрелью;
  • болгаркой;
  • сварочным аппаратом.

Читать также: Принцип работы перфоратора бош

Для соединения всех деталей используется дуговая сварка, поскольку газовая горелка не справиться с такой толщиной металла.

Изготавливаются грунтозацепы по следующей схеме:

  1. Удлиняются оси. Это нужно сделать, поскольку по размерам грунтозацепам нужно больше места для монтирования, нежели стандартным колёсам;
  2. Нужно иметь возможность настраивать положение колеи для обработки различных по ширине грядок;
  3. Из профилированного листа из стали делаются два центральных диска;
  4. К торцевым частям изделия приваривают по три внешних обруча и зацепы;
  5. Пластины из стали приваривают к обручам. Их размещение должно быть диагонально по типу змейки;
  6. Каждая пластина натачивается для оптимального сцепления с почвой.

Изготовленные грунтозацепы максимально сцепливаются с грунтом. С их помощью удаляются различные сорняки.

Применять данные конструкции можно только для обработки различных земельных участков. Нельзя с этим приспособлением передвигаться по асфальту или бетону, поскольку при этом зубцы гнутся и быстро портятся.

Все описанные типы конструкций (простого и сложного типа) могут быть установлены на мотоблоках различных производителей, включая Салют, Агат, а также Нева МБ-1 и МБ-2.

Многие фермеры и садоводы интересуются, как изготовить грунтозацепы для мотоблока. Мотоблоки и мотокультиваторы различных брендов предназначены для ведения фермерского и огородного хозяйства, обработки приусадебных участков. С помощью данных агрегатов можно разрыхлить почву, посадить, прополоть и выкопать картошку (и другие культуры). Но все эти операции выполняются при наличии дополнительного оборудования (сошников, плугов, прицепов, снегоочистителей и т.д.).

Как сделать самодельные грунтозацепы

Многие владельцы мотоблоков предпочитают не покупать грунтозацепы для мотоблока, а делать их своими руками. Часто это происходит из стремления сэкономить, но иногда бывают ситуации, когда у владельца не остается другого выхода, как сделать их самостоятельно. Например, для тяжелых моделей мотоблоков подобное оборудование попросту не выпускается, и их владельцам ничего не остается, как искать нужные чертежи и по ним делать самодельные грунтозацепы к мотоблоку.

Самый популярный вариант – сделать грунтозацепы из автомобильных дисков. К каждому из дисков приваривается металлическая полоса, к которой, в свою очередь, будут приварены металлические зубья-пластины.

Залог качественной работы любого грунтозацепа – надежные зубья. Для их изготовления понадобится толстая стальная пластина. Привариваются они на диск с шагом 15-17 см., а их длина зависит от модели вашего мотоблока. Если все выполнено правильно и качественно, то такие самодельные грунтозацепы ничем не хуже заводского оборудования.

Другой популярный способ – изготовить нужное оборудование из отслужившего свой срок газового баллона. Сначала из баллона вырезаются два обода диаметром в 30 см и шириной 8-10 см. Дальше схема та же, что и с автомобильными дисками: на вырезанные диски приваривается металлическая пластина, а на нее крепятся зубья. Длина зубьев должна быть минимум 15 см. Можно и больше, но переусердствовать с длиной тоже не стоит – если сделать их слишком длинными, они слишком глубоко будут уходить в грунт, и мотоблоку будет трудно вращать их.

Эти два способа – не единственные, позволяющие самому сделать надежные грунтозацепы для мотоблока. Но все они выполняются по схожей схеме, и различаются только используемыми для обода материалами. Требования, предъявляемые к этим материалам, минимальны – они должны быть нужного диаметра и достаточно прочными.

Отдельно стоит упомянуть о правильной эксплуатации грунтозацепов. Это навесное оборудование предназначено исключительно для движения по грунту. Двигаться на нем по дорогах с твердым покрытием – асфальтному, бетонному или каменному – категорически запрещено. И дело не только в том, что своими зубьями грунтозацепы повреждают дорожное покрытие. При движении по твердому материалу может отломиться от обода зуб, и, подчиняясь центробежной силе, полететь в оператора, нанеся ему увечье. Даже при движении по мягкому грунту оператору нужно быть предельно собранным и осторожным, чтобы зубьями не травмировать себе ноги. Но это уже тема для другого разговора.
