Размеры и особенности изготовления ежей
Мотоблок с насадкой для выращивания картофеля сэкономит время и силы при уходе за этой культурой. Ежи для прополки – это функциональная приставка, позволяющая качественно и быстро победить сорняки. В процессе прополки растения не просто срезаются, а вырываются с корнем. Земля вокруг растения хорошо перерыхляется и окучивается. Благодаря этому растение не только освобождается от сорняков, но и получает в достаточном объеме воду и кислород.
Опираясь на схемы и чертежи, можно сделать их самостоятельно.
Составляющие для ежей:
- 3 диска из металла или кольца;
- небольшой отрезок трубы диаметром 30 мм;
- стальные стержни для нарезки шипов.
Предпочтительно использование колец вместо дисков, которые облегчат всю конструкцию. Размеры колец для изготовления ежей мотоблока бывают разные. Наиболее распространены 240х170х100 мм или 300х200х100 мм. На трубу кольца крепятся через перемычки. Присоединение должно быть выполнено под углом 45 градусов с расстоянием между элементами не более 15-18 см.
Шипы, нарезаемые из стального стержня длиной 10-15 см, привариваются на кольца и саму ось. В зависимости от размера они крепятся на большое кольцо в количестве 15 штук, на малое – 5. Также несколько штук можно приварить и на ось.
Необходимые инструменты и материалы
Для качественного выполнения работ по сборке прицепа подготавливают следующий инструмент:
- аппарат для проведения сварочных работ;
- болгарку для обрезки материала с комплектом отрезных кругов;
- рулетку и линейку, транспортир и угольник;
- средства разметки (мел, чернила, маркер);
- ударный инструмент (молоток), зубило и плоскогубцы;
- тиса для крепления деталей, струбцины и зажимы;
- электродрель с набором сверл различного диаметра для работы по металлу;
- оборудование для установки заклепок в корпусе прицепа.
Для изготовления каркаса прицепа применяют квадратный или прямоугольный металлический профиль, стальную трубу небольшого диаметра, уголки, швеллер. Поддоном прицепа служит стальное полотно толщиной до 2 мм. Для соединения частей конструкции применяют болты, гайки и заклепки. К прицепу добавляются рессоры и балка для крепления колесной пары. В качестве колес хорошо подходят автомобильные от «Москвича» или «Жигулей».
Ее выполняют из квадратной трубы, которая режется на отдельные участки. Отрезки трубы свариваются между собой, образуя каркас с поперечинами. Каждый угол тщательно вымеряется. После того как каркас готов, его еще раз проваривают по периметру. Готовое изделие грунтуют и окрашивают лакокрасочным материалом.
Прицеп не должен перегружаться, иначе быстро придет в негодность. От качества рамочного элемента зависит срок эксплуатации всей конструкции. Поэтому перед началом работ следует определить, какую максимальную нагрузку будет нести прицепное устройство и для каких целей будет использоваться.
Существуют основные три модели прицепов:
- Легкий. Рассчитан на груз не более 70 кг. Обычно это облегченная тележка с одной осью, на которую устанавливается сидение для водителя. К оси приваривается прицеп для перевозки грузов.
- Универсальный. В нем можно транспортировать небольшие грузы уже до 120 кг по пересеченной местности. Для большей прочности в качестве материала для изготовления рамы применяется двутавр.
- Тяжелый. В данных экземплярах используется металлопрофиль и элементы автомобильной ходовой на резиновом ходу. Тяжелые варианты прицепа более надежны и долговечны, хотя и немного дороже остальных конструкций.
Некоторые умельцы изготавливают самосвальный прицеп для мотоблока. В работе он напоминает кузов грузового самосвала, но чтобы сделать такую конструкцию своими руками, нужно четко придерживаться всех размеров чертежа. Для прицепа типовых размеров не существует, главное, чтобы он не был слишком широк и удобно осуществлял маневры, двигаясь за мотоблоком.

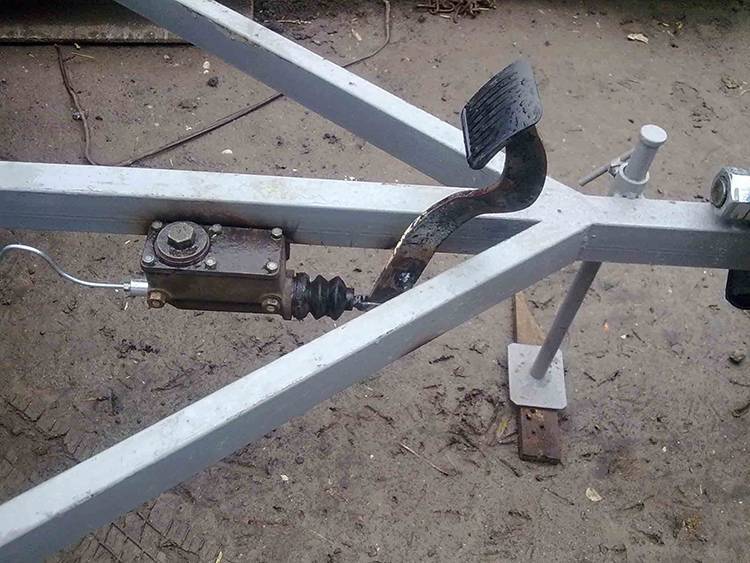

Как сделать тормоза на прицеп к мотоблоку
Каждый кто сделал самодельный прицеп после первой поездке задает себе вопрос: как сделать тормоза на прицеп к мотоблоку, потому что не возможно затормозить с горы, и Вы рискуете попасть в ДТП.
Если вы захотели поставить на свой купленный прицеп тормоза, или хотите оснастить ими самодельную тележку, имейте ввиду, что тормозная система — это орган агрегата, который почти всегда снимается с легкового автомобиля и немного переделать под новые потребности.
Тормоза тормозам — рознь. Если послушать механиков, то можно услышать о стояночных тормозах, которые плохо тормозят прицеп, когда он нагружен, особенно, если ставить его на склоне. А зачем нам тормоза, которые останавливают прицеп только когда он пуст?

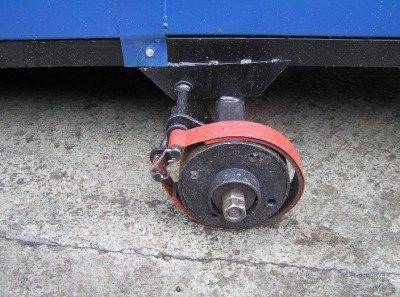

Можно поставить на прицеп ленточные тормоза, но они практически бесполезны и не выполняют своей функции. Я знаю один удачный случай, когда человек приделал своему прицепу для мотоблока тормоза. Но только он сделал их на одно колесо. Хорошо, если у вас есть старый мотоцикл. Снимите с него тормозные колодки и барабан.
Также вам понадобится колесо от мотоцикла. Выбросьте спицы от колеса, избавьтесь от обода. Вам нужен именно металлический барабан. Снимите с диска тягу и трос. Сделайте проточку (если вы не можете. отдайте диск знакомому токарю).
Когда работа с диском будет готова, приступайте к сборке тормоза для мотоблочного прицепа. Оденьте барабан на ступицу. Закрепите её сзади, обмотайте толстой проволокой пространство барабана между его ребрами.
Металлический диск, над которым провели проточку, насаживаем на ось и закрепляем его втулкой. Для того, чтобы диск не проворачивался, возьмите сварочный аппарат и приварите к нему обрезок трубы. Для того, чтобы контролировать тормозную систему, делаем рычаг и подтягиваем к нему трос. В принципе, это все.
Тормоза на прицеп к мотоблоку своими руками
Итак, мы уже говорили, что для оснащения прицепа для мотоблока чаще всего используют стояночные тормоза на прицеп к мотоблоку. При помощи них можно оставить прицеп с мотоблоком стоять продолжительное время, поставить под уклоном, или остановить во время езды. В общем все практически так же само, как бы мы использовали эту тормозную систему в автомобиле.
Разница только в том, что в автомобиле она выполняет роль запасной из-за своей примитивной работы и устройства. Активируются такие тормоза при помощи ручного или ножного управления со стороны водителя при помощи педали, или с помощью рычага.
Стояночные тормоза состоят из механического тормозного привода и тормозного механизма. Оператор при взаимодействии с рычагом или педалью запускает механический привод и передает действие на тормозной механизм.
Действие от рычага к тормозным механизмам передается через тросы. Их может быть три. Один, передний, соединен с рычагом, а двое задних — с колесами нашего прицепа. Рычаг активирует передний трос, который тянет за собой двое остальных. Такое взаимодействие обеспечивается благодаря уравнителю. Тросы крепятся к рычагу и колесам.
Очень хорошо что в такой тормозной системе имеется регулировочная гайка, при помощи которой можно легко изменить длину механического привода. Это бывает полезно, когда вы сняли тормоза со старенького ГАЗа и решили переставить на прицеп для мотоблока, если он короче или длиннее. К тому же всегда можно заиметь новые тросы — было бы желание.
Чтобы снять прицеп с тормоза, вам нужно просто переместить рычаг в обратное положение. Для этого в конструкции стояночного тормоза придумали возвратную пружину, которая может крепиться к переднему тросу, к тормозному механизму, или находиться на уравнителе.
Рисунок-схема тормозной системы, которую вы можете видеть ниже
1 — рукоять; 2 — рычаг управления тормозами; 3 — кронштейн; 4 — рычаг механического привода; 5 — направляющий троса; 6 — возвратная пружина; 7 — эксцентрик регулировочный; 8 — кронштейн; 9 — задний трос; 10 — уравнитель; 11 — тяга уравнителя тросов; 12 — тяга тормозного рычага; 13 — выключатель контрольной лампы (такая деталь нужна скорее в автомобилях, если переделываете тормоза под прицеп, она вам наверняка не понадобится).
Самодельный адаптер
На мотоблоки Нева адаптер можно приобрести в магазине техники для сельского хозяйства от завода «Красный Октябрь». На рынке он доступен как культиватор адаптер Нева АПМ 350 для мотоблоков.
Однако, самодельный адаптер помогает сэкономить денежные средства. Более того, им намного приятнее пользоваться и можно починить в домашних условиях в любое время суток.
Адаптеру на Неву бывают нескольких типов
Самодельные адаптеры для мотоблоков Нева бывают двух типов:
- Тяжелые, которые, в свою очередь, делятся на длинные и короткие.
- Легкие (устанавливаются на фрезы).
Также бывают передние и задние устройства – в зависимости от привода.
Ниже предоставлена более подробная информация относительно приводов.
Передний
В случае с передним адаптером к мотоблоку с рулевым управлением или без, агрегат ставиться за мотоблоком и управляется аналогично мотоциклу. Такая модель наиболее ходовая из-за простоты использования.
Такая конструкция проста в эксплуатации и легко поддается транспортировке.
Задний
Если решаетесь на адаптер для мотоблока Нева заднего привода, необходимо сделать его спереди всего устройства.
Такое расположение очень удобно для выполнения различного рода работ на огороде, когда не обойтись без навесного оборудования сзади или спереди.
Полный
Еще данное устройство бывает полноприводным.
В таком случае агрегат может быть расположен спереди или позади. Однако, существенным отличием в характеристике от вышеупомянутых разновидностей выступает то, что в работе задействовано одновременно четыре колеса. Такая конструкция более напоминает миниатюрный трактор.
Самый мощный адаптер – полный
Что это такое?
Адаптером для мотоблока называют тележку, основными элементами которой являются сиденье, тормоз, ручка тормоза, упоры для ног, механизм сцепки и рама с крепящимися к ней конструктивными частями.
Тормоз устройства располагается неподалеку от упора для ног. Обычно такое устройство оснащается двумя колесами, а сиденье нередко имеет рычаг подъема. Конструкция адаптера может быть как универсальной, так и особенной: некоторые из таких разновидностей предусматривают дополнительное крепление разнообразных навесов.
Оснащение мотоблока адаптером практически превращает рабочий агрегат в мини-трактор с сиденьем, повышающим комфортабельность оператора.
Самая простая модель прицепа
Для строительства нужной в хозяйстве конструкции необходимо подготовить:
- Стальные трубы 60х30 мм и 25х25 мм;
- Рессоры и колеса (можно от автомобиля «Москвич»);
- Дюралалюминиевый лист толщиной 2 мм;
- Отрез листовой стали толщиной 0,8 мм;
- Швеллер №5;
- Крепежные элементы;
- Инструменты (электролобзик, болгарка, сварочный аппарат и шуруповерт).
- Рама прицепа представляет собой цельную конструкцию, размещенную на каркасной решетке. Для ее обустройства необходимо сделать две траверсы из уголка 25х25 мм, которые будут выступать в роли передней и задней поперечин, и лонжероны из трубы 60х30 мм. Все элементы соединяют с помощью пяти поперечин так, чтоб в результате образовалась решетка.
- Простая модель прицепа с откидными бортами – очень нужная в хозяйстве вещь. С его помощью можно не только перевозить ящики и мешки с собранным урожаем, но любые длинномерные грузы
- При обустройстве платформы решетки нужно разместить относительно лонжеронов поперечины и траверсы так, чтоб оставались небольшие выпуски. К ним в последствие будут приварены продольные трубы.
- К продольным трубам с помощь сварки прикрепляют четыре стойки, к верхней части которых приваривают обвязки из уголка 25х25 мм. Чтобы оборудовать прицеп откидными бортами, рамки конструкции делают отдельно от каркаса. Решетку платформы покрывают дюралалюминиевым листом, фиксируя его болтами. Для зашивки бортов можно применить более тонкие металлические листы, закрепляя их на обвязках и стойках при помощи сварки.
- Для изготовления балки два швеллера одной длины вставляют друг в друга, оборудуя один из концов конструкции колесными осями. Готовую балку при помощи рессор соединяют с лонжеронами. Для этого концы рессор надевают на ось кронштейна и ось серьги, а центральную часть приваривают стремянками к балке.
- Дышло изготавливают из прямоугольных труб 60х30 мм. Для изготовления двухлучевой конструкции передние концы труб состыковывают и приваривают к корпусу тягово-сцепного устройства агрегата, а задние с нахлестом в 200 мм приваривают к передним концам лонжеронов.
- Прицеп готов. При желании его можно оборудовать стоп-сигналами, поворотниками и габаритными огнями.
Конструирование простой телеги
Самый обычный прицеп способен перевозить от 450 до 500 кг груза и вмещать примерно 8 набитых мешков картошки. Если изучить чертеж, станет понятно, что самоходная телега будет состоять из таких обычных частей, как кузов, водило, рама, колеса и другие. Каркас оптимальней всего будет сварить из купированных трубок, владеющих круглым или же прямоугольным сечением, также стальных уголков. Делать это предстоит на ровненькой поверхности, при этом с внедрением дуговой электросварки. Во время работы нужно, чтоб шов оказался равномерным на всех соединениях, которые после отшлифовываются болгаркой. Получившаяся конструкция сможет эксплуатироваться и на местностях с неровностями и небольшими перепадами высоты. Кузов с каркасом обычно фиксируется при использовании штырьков.
Помимо этого, рекомендована установка пружин, чтобы минимизировать тряску, возникающую при движении по колдобинам. Самосвальная телега не сможет функционировать без помощи колесной оси, представляющей собой штырь длиной в 1 метр, поперечник которого не превышает трех сантиметров
Важно проследить, выбирая стержень, чтобы в результате его колеса не выходили за границы кузова. Собрать детали получится путем сварки через опорные углы, а также брусья каркаса с косынками, обладающими продольными шарнирами
Кстати говоря, так как основная нагрузка будет приходиться в точку, где происходит непосредственное присоединение прицепа, а также на поворотную зону, их надо бы дополнительно укрепить.
Кузов прицепа-самосвала делается либо из металла, либо дерева – досок или фанеры. В любом случае толщина материала должна быть не менее 20 миллиметров, и лучше будет ее усилить при помощи уголков из стали. Чтобы соединить каркас и кузов, потребуются подпорки. В их качестве, кстати, могут выступить имеющиеся в хозяйстве прочные бруски размером 50 на 50 мм. Центр тяжести не должен пересекать прямую колесного штыря, а снизу и с боков требуется установка ребер жесткости.
Помимо этого, важно продумать, с какими целями будет использоваться тележка. Если в ней будут транспортироваться мешки с грузом, то откидывающиеся борта вовсе не обязательны
Тем не менее для разгрузки стоит обеспечить открывающуюся заднюю стенку кузова либо же опрокидывающие механизмы для переворачивания устройства. Конечно же, все борта разрешается делать фиксированными. Кроме того, изнутри они должны быть гладкими.
Чтобы получившийся прицеп присоединялся к имеющемуся мотоблоку, потребуется специальная деталь, именуемая консолью. При этом соединительный механизм предстоит убрать в цилиндрический корпус продольного шарнира и закрепить специальным упорным кольцом. Это позволит создать независимость колес телеги от колес мотоблока или другой сельскохозяйственной техники, а значит, упростить процесс ведения движущегося средства. Сцепка формируется из любого подходящего металлического фрагмента, длина которого определяется так, чтобы транспортным устройством было удобно управлять.
Колеса обычно собираются из подручных материалов – покрышек моторной коляски, объединяющихся с центральной частью, взятой у других запчастей. Обе оси затачиваются под диаметр подшипников взятой от коляски мотоциклетной ступицы. Для колесной оси потребуется стальной круг, диаметр которого достигает не менее трех сантиметров, который затем будет при помощи сварки комбинироваться с продольным шарниром и угловыми опорами.
Дно самой телеги удобнее конструировать из металлической пластины, толщина которой варьируется от 2 до 3 миллиметров. Подойдет также и обрезная доска, которая является более доступной, но менее устойчивой.
Помимо прочего, для водителя обязательно создается сиденье и подпорка для ног. Сидение либо закрепляется на сцепке, либо же монтируется прямо в кузове.
Сборка самодельного прицепа для мотоблока
Приступая к реализации проекта, мастеру-самодельщику нужно:
- создать рабочий проект или рисунок (чертеж);
- подготовить материал для рамы и других основных узлов;
- подготовить рабочее место;
- провести разметку основных элементов конструкции прицепа;
- провести выкладку и подгонку углов совмещения;
- собрать шаблоны деталей;
- провести подгонку приобретенных целиком узлов к элементам конструкции.
Необходимые инструменты и материалы
Для проведения работ необходимо подготовить весь необходимый инструмент:
- сварочный аппарат;
- болгарка с комплектом отрезных и абразивных дисков;
- измерительный инструмент – рулетка, металлическая линейка, транспортир, угольник, маркер и мел, чертилка по металлу;
- молоток, зубило, пассатижи;
- слесарные тиски, набор струбцин, сварочные зажимы;
- дрель, набор сверл по металлу;
- заклепочник.
В качестве необходимых материалов понадобятся:
- стальная квадратная или прямоугольная труба 60×60 или 60×30 мм;
- стальная квадратная труба 30×30 или 25×25 мм;
- уголок 25×25 мм;
- швеллер;
- рессоры легкового автомобиля «Москвич»;
- стальной лист толщиной 2 мм;
- оцинкованный лист толщиной 1 или 0,8 мм;
- крепежные элементы, болты, гайки, заклепки.
Для модели с жестким кузовом вместо подпружиненной конструкции колесной пары на рессорах понадобится обычная балка.
Для колес прицепа подойдут готовые автомобильные колеса от легкового автомобиля «Таврия», «Москвич» или «Жигули».
Колеса нужно подбирать сразу со ступицами, это облегчит дальнейшую сборку самоделки.
Рама
Рама прицепа представляет собой цельносварную конструкцию в виде каркасной решетки из квадратной трубы. Траверсы из квадрата 25×25 мм образуют поперечины рамы, а лонжероны изготавливаются из трубы 60×60 или 60×30 мм. Все конструктивные элементы после разметки разрезаются и выкладываются на ровной поверхности, стыки провариваются небольшими швами, каждое место соединения элементов проверяется угольником. После сборки конструкции проводится окончательная сварка всех деталей по периметру всех плоскостей. Окрашивание рамы проводится после обработки поверхности грунтовкой по металлу.
Ходовая часть
В изготовлении самодельного прицепа для мотоблока ходовая часть – самый сложный элемент.
Основой ходовой части выступает балка со ступицами на концах. Швеллера состыковываются друг с другом таким образом, чтобы они образовывали квадрат. Места стыка провариваются сплошным швом. На концах оси устанавливаются ступицы колес и провариваются.
Тщательность сборки оси проверяется путем проверки параллельности плоскостей колесных дисков. Соединение рамы и балки проводится при помощи рессор, при этом концы рессор устанавливаются в приваренные кронштейны на раме, а балку с помощью серьги прижимают к центральной части рессор.
Установленная на раму ходовая часть проверяется дополнительно на устойчивость к опрокидыванию. Как и в автомобиле, рессорная группа оси должна иметь резиновые втулки в кронштейне крепления рамы.
Кузов, обшивка каркаса
Платформа размечается относительно решетки с таким расчетом, чтобы были оставлены припуски для крепления стоек бортов. Передний и боковые борта устанавливаются намертво, а задний борт делается съемным на дверных петлях.
Борта прицепа имеют рамную конструкцию из уголков 25×25 мм. Уголки свариваются встык, швы с внутренней стороны зачищаются по уровню плоскости металла.
Съемные борта собираются в следующей последовательности:
- рама борта;
- проводится подгонка полотна оцинкованного железа по размеру рамки;
- вырезаются полотна борта и закрепляются с помощью заклепок через уголок.
Днище кузова из листа 2-миллиметрового железа устанавливается на раму и приваривается небольшим швом по периметру через каждые 3-5 см.
Установка бортов начинается с установки переднего борта, дальше устанавливаются боковые борта и связываются сварочным соединением.
Задний борт закрепляется в последнюю очередь – сначала размечаются и свариваются петли, а потом фиксаторы-защелки.
Другие детали конструкции
После сборки рамы и кузова устанавливается откидное сиденье – деревянная лавка, размещенная поверх переднего борта с опорой на боковые.
В качестве тормозной системы прицепа рекомендуется использовать элементы тормозной системы автомобиля, ступица и колеса которого использованы в конструкции. Для надежности работы тормозной системы рекомендуется предусмотреть дополнительный фиксатор рычага.
Вас также могут заинтересовать самодельные тележки для мотоблока.
Про навесное оборудование для агрегата Нева читайте в этой статье.
Как сделать самодельное прицепное устройство для мотоблока
Если вы решили сделать самодельное прицепное устройство для мотоблока, то давайте возьмемся за реализацию. Чтобы изготовить данный прицеп, придется потратить несколько дней работы работы. Грузоподъемность прицепа рассчитывалась на вес перевозимого груза в 400-450 кг. Когда проводилось испытание, прицеп с легкостью вмещал 6-7 мешков с картошкой.
Проблем с перегрузкой не было. Прицеп проектировался для перевозки грузов мешками, поэтому откидные борта не предусмотрены.
Заранее продумываем конструктивную часть проекта. Состоять прицеп будет из достаточно прочного водила, кузова, рамы из стальных уголков и надежных колес.
- Кронштейн навесных орудий мотоблока;
- Консоль;
- Прицепное устройство;
- Подножка, используем доску s20;
- Сиденье для водителя, используем доску s20;
- Рама;
- Кузов, используем доску s20;
- Опорная балка, используем три бруса 50х50;
- Болт М8;
- Кольцо упорное, используем трубу 58х4;
- Два колеса, сняты с мотоколяски СЗД.
Состоит прицепное устройство для мотоблока прицепа из нескольких деталей. Разные части соединяем между собой сваркой. Место соединения дышла и поворотной части наиболее нагружено, поэтому усиливаем это место дополнительными ребрами жесткости.
Для изготовления рамы используем обрезки труб круглого и прямоугольного сечения, и стальные уголки. Конструкция получится слегка замысловатой, но с дополнительным запасом прочности. Причиной послужил сложный рельеф и сложные эксплуатационные условия прицепа.
1. Для раскоса используем уголок 21х21х3; 2. Рамку для сиденья также делаем из уголка 21х21х3; 3. Стояк делаем из трубы50х25х4; 4. Стойки сиденья делаем из уголка 40х40х4; 5 и 14. Для передних подкосов используем трубу 50х25; 6 и 15. Для лонжеронов продольных используем уголок 40х40х4; 7 и 8. Правые опоры колесной оси изготавливаем из уголка 32х32х4; 9 и 16. Задние подкосы делаем из трубы 50х25; 10. Для изготовления усиливающей поперечины используем уголок 40х40х4; 11. Корпус продольного шарнира изготавливаем из трубы 58х4; 12. Для изготовления колесной оси используем пруток, диаметром 30 мм; 13 и 17. Для лонжеронов поперечных используем уголок 40х40х4; 18. Для изготовления косынки, используем металл s4.
Если большие нагрузки на прицеп не планируются, можно сделать более простой вариант.
- Корпус поворотного узла;
- Для дышло используем трубу 49х3, L1820;
- Для рамки подножки используем уголок 25х25х4;
- Для упора используем трубу 58х4;
- Для ребра жесткости используем сталь s4;
- Для накладки используем полосу 25Х4.
Колесная ось для прицепа к мотоблоку
Для изготовления колесной оси используем стальной стержень, диаметром 30 мм. Сваркой соединяем его с лонжеронами и корпусом продольного шарнира, используя уголковые косынки и опоры. Колеса не должны выступать за габариты кузова, поэтому правильно выбираем размер оси. Сколачивается кузов 20 мм досками и усиливается стальным уголком. Далее он крепится к раме тремя прочными, опорными балками уз бруса 50х50.
https://youtube.com/watch?v=tD8pjrbcRtQ
Центр тяжести перевозимого груза обязан находиться ближе к передней части, как принято для одноосевых прицепов. Колеса взяты от мотоколяски СЗД. Использованы они в сборе со ступицей, и обточены концы осевого стержня в соответствии с диаметром подшипников ступицы.
Прицепное устройство для прицепа
Чтобы соединить прицеп с мотоблоком изготавливается прицепное устройство. Форма верхней части консоли взята из держака окучника, поскольку для крепления будет использован штатный кронштейн навесного оборудования. Вокруг оси в нижней части закреплен поворотный узел прицепного устройства. Между радиально-упорными подшипниками оставшееся пространство нужно забить смазкой и прикрыть пыльниками.
Важно Характеристики и отзывы о ГАЗели Некст с бензиновым двигателем Evotech
Соединение прицепного устройства и прицепа делаем шарнирным, в зависимости от сложности в эксплуатации прицепа. Дышло должно быть вставлено в трубчатый корпус продольного шарнира и зафиксировано. Это решение позволит прицепу быть независимыми от колес мотоблока, что очень упрощает управление прицепом на сильных неровностях.
Составными частями поворотного узла водила являются:
- прицепное устройство (1),
- пыльники (2),
- подшипники 36206 (3,6),
- корпус (4),
- втулка распорная (5)
- дистанционная (7),
- шайба (8),
- гайка м20х2,5 (9),
- масленка (10)
- дышло (11).
Для водителя сделано сиденье в передней части кузова. Делается оно с очень мягким основанием. Чтобы водитель мог упереться, на дышле делается подножка. Другими словами, руками водитель использует рычаги управления, а ноги опирает на специальную подножку.
Прицеп для мотоблока: виды прицепных устройств и рекомендации по изготовлению своими руками
Использование прицепа для мотоблока позволяет значительно расширить функциональные возможности этого популярного технического средства. Однако приобретение готового устройства не для всех владельцев приусадебных участков является целесообразным с финансовой точки зрения. В такой ситуации можно подумать об изготовлении прицепа своими руками.
Прицепы обладают различной грузоподъемностью, и это один из критериев, используемых при их классификации. Чаще всего в домашних условиях не возникает необходимость в применении устройств с высоким показателем грузоподъемности. Кроме этого, все прицепы для мотоблока можно разделить на группы в соответствии с их конструкцией:
- Цельные — имеют наиболее простую конструкцию, в которой дно и стенки соединяются неподвижно.
- С откидными бортами — отлично подходят для транспортировки крупногабаритных грузов.
- Самосвальные — удобен во время проведения разгрузочных работ и позволяет увеличить их производительность.
Планируя приобрести прицеп или сделать телегу для мотоблока своими руками, важно учесть некоторые особенности конструкции
Если с цельными прицепными устройствами все достаточно просто, то в случае с другими типами это сделать необходимо
Особое внимание стоит обратить на следующие факторы:
- Самосвальные двухосные устройства с большим показателем грузоподъемности для облегчения работы оснащаются гидравлическим приводом.
- В одноосных моделях чаще всего опрокидывание осуществляется благодаря особому расположению центра тяжести и вполне достаточно оснастить их ручным устройством.
- Прицепы, имеющие грузоподъемность более 350 кг, оснащены механической тормозной системой.
Изготовление прицепа своими руками
После изучения всех вариантов конструкции при изготовлении самодельного прицепа для мотоблока чаще всего используются наиболее простые варианты. Самосвальное устройство, безусловно, сложнее сделать, но его функциональность на порядок выше.
Работы по созданию прицепного устройства для мотоблока своими руками начинаются с чертежа. Благодаря этому можно определиться с количеством необходимых материалов и выбрать сложные узлы, требующие разработки более точных схем.
Следует помнить, что центр тяжести грамотно сбалансированного прицепа должен располагаться ближе к переднему борту, но при этом не выходить за уровень колесной оси.
Сборка рамы
Надежность рамы предопределяется долговечностью и прочностью, которой будет обладать прицепное устройство. Это следует учитывать при создании проекта будущего прицепного устройства. Таким образом, при изготовлении рамы прицепа можно использовать следующие материалы:
- Уголок и трубу прямоугольного сечения.
- Переднюю и заднюю поперечины можно изготовить из уголка размером 25х25 мм.
- Для лонжеронов отличным выбором станет труба 60х30 мм.

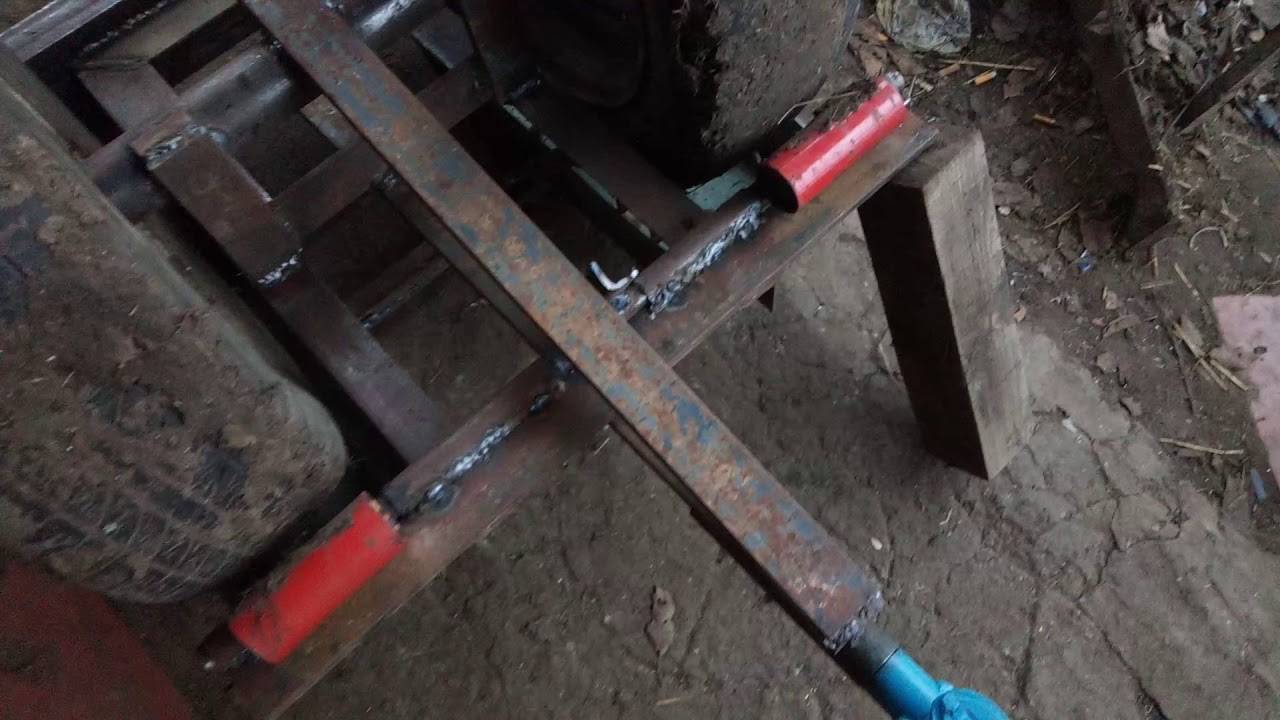

- Для соединения всех элементов необходимо сделать пять дополнительных поперечин, образующих решетку-каркас.
- К продольным трубам этой решетки по углам крепятся четыре вертикальные стойки.
Изготовление цельного прицепа является довольно простым делом. Некоторые владельцы приусадебных участков решают изготовить более сложные устройства. В такой ситуации все последующие действия зависят от выбора конкретного типа прицепа:
- На самосвальном прицепном устройстве задний борт должен быть откидным.
- Если планируется изготовление прицепа с откидными бортами, то такую конструкцию должны иметь все три борта, кроме переднего.
- Рамы откидных элементов следует изготовить отдельно от общего каркаса. Для простых моделей они могут быть его общими элементами.
Обшивка каркаса
Это один из самых простых этапов в создании прицепного устройства. Однако некоторые нюансы присутствуют и их необходимо учитывать. Для проведения работ по обшивке каркаса стоит выбирать те материалы, которые не смогут увеличить стоимость прицепного устройства:
- Дерево — наиболее доступный материал, но не самый практичный из-за низкой устойчивости к влаге. Чтобы доски прослужили максимально долго, необходимо в обязательном порядке обработать их специальными составами и постоянно следить за целостностью покрытия.
- Пластик — лишен основного недостатка древесины, но при этом обладает слабой устойчивостью к механическим повреждениям.
- Металлические листы — предварительно должны быть обработаны антикоррозийными составами и являются наиболее прочным, но и довольно дорогим материалом.
Сначала необходимо обшить низ (пол) прицепа, а затем заняться его бортами.
