Как снять патрон с шуруповерта Bosch 12в

Способы закрепления патрона на валу шуруповерта

Существует три способа установки фиксирующей конструкции на инструмент:

Принцип снятия патрона.

• конус Морзе;
• резьбовое соединение;
• фиксирующий винт.

Конус Морзе получил свое название в честь изобретателя Стивена А. Морзе.

Метод соединения заключается в обеспечении сопряжения двух поверхностей в форме вала и детали с отверстием.

Обе поверхности должны обладать одинаковой конусностью. Угол конусности должен находиться в интервале от 1°25’43″ до 1°30’26″.

Этот параметр зависит от типоразмера. Данный способ соединения является очень распространенным, а соединение такого типа является простым и надежным.

Резьбовой способ соединения заключается в состыковке компонентов при помощи резьбы. Патрон во внутренней своей части имеет нарезанную резьбу, аналогичную той, которая нарезается на рабочем валу устройства.

Для крепления на вал фиксирующего приспособления требуется закрутить его на валу привода до упора.

Соединение при помощи фиксирующего винта аналогично резьбовому, но с тем отличием, что в его конструкции для обеспечения дополнительной фиксации используется фиксирующий винт.

Схема устройства патрона шуруповерта.

Тип соединения устройства фиксации с валом можно определить, посмотрев маркировку электроинструмента. Если на нем имеется в маркировке надпись по типу 1-6 В10, это значит, что электроинструмент в своей конструкции имеет конус Морзе. Цифры в маркировке означают диаметр хвостовика используемых сверл или насадок. Маркировка В10 означает размер используемого конуса Морзе.

Электроинструмент, имеющий резьбовое соединение, маркируется следующим образом: 1,0-11 М12х1,25. М12х1,25 обозначает размер метрической резьбы, используемой в соединении, цифры 1,0-11 указывают на размер используемых хвостовиков сверл.

Импортные модели в своей маркировке имеют обозначения размерностей, выраженные в дюймах. Обозначение на импортном электроинструменте может иметь такой вид: 2-13 мм 1/2-20 UNF.

Обе разновидности закрепления фиксирующего приспособления одинаково хорошо выполняют возложенные на них функции и отличаются только по конструкции и скорости смены насадок.

Устройство патрона

Все модели, включая Зубр, Интерскол, Калибр, Deko, Dewalt (Деволт), имеют однообразную конструкцию, а используемые патроны могут отличаться. Классический патрон представляет собой полый металлический цилиндр. На нем стоит кольцо с регулировочной гильзой, которая устанавливается прямо на вал. На патроне есть внутренняя резьба или специальный конус, предназначенные для фиксации на вал.

Конструкция патрона

По конструкции патроны бывают:

• быстрозажимные (БЗП);
• самозажимные;
• зубчато-венцовые (ключевые).

Быстрозажимной патрон устроен просто. На стальном шпинделе находится стальная гильза, поверхность которой рифленая, поэтому ее удобно удерживать. Для затягивания не нужно иметь специальный ключ. Устройство патрона данной категории подразумевает постепенное ослабление зажима.

Быстро зажимной вариант – износоустойчивый и надежный, пользоваться им более безопасно. Но если его активно эксплуатировать, то он со временем станет негодным. Кулачки, которые удерживают сверло срабатываются. Насадки, имеющие круглую хвостовую часть большого диаметра, проворачиваются, трудно затягиваются. Такое изделие требует замены. Единственный минус изделия этого типа – более высокая стоимость, если сравнивать с ценой ключевых гильз.

Ключевой патрон считают более надежным. Закрепление происходит с применением ключа. В нем сверло держится прочно. Его часто используют в профессиональных электроприборах, потому что он подходит для тяжелых насадок с большим диаметром.

Самозажимной патрон – технически совершенный тип изделия, не нуждается в специальном ключе. Чтобы его затянуть не нужно прилагать усилий. Надо просто немного повернуть и закрутить подвижную муфту. На некоторых шуруповертах применяют патроны с одной поворотной муфтой, на других – с двумя. Последний вариант удобен в том случае, если предстоит часто менять рабочие насадки. К примеру, когда нужно вначале сверлить, а потом закручивать саморезы, тут необходимо быстро убирать и заменять сверло на биту, и наоборот.

Изделия с одной муфтой подходят устройствам с блокираторами. В них блокиратор выступает как вторая муфта. Установить деталь можно одной рукой. При отсутствии блокиратора применяют патроны с двумя муфтами. Здесь устанавливают двумя руками.

Есть специальный патрон под биты – бит-патрон. В основном его используют для установки биты, и тогда, когда требуется завернуть или отвернуть резьбовые крепежи:

• саморезы;
• шурупы;
• гайки;
• болты и прочее.

Производители выпускают угловой патрон, который передает на биту крутящий момент. Положение биты регулируется при помощи специальной рукоятки. Угловой патрон предназначен для работы в труднодоступных местах.

Перед снятием патрона нужно определить способ его фиксации

Первый обязательный этап! Вывинчивание фиксирующего винта

Первым, обязательным, этапом при снятии патрона с большинства бытовых шуруповёртов является вывинчивание фиксирующего винта, расположенного с торца шпинделя между кулачками. Это крепёжное изделие предназначено для предохранения быстрозажимного узла от самостоятельного «свинчивания» при работе с нагрузкой в режиме реверса (против часовой стрелки).

Например, при вывинчивании старых крепёжных изделий, когда необходимо увеличивать крутящий момент. При этом патрон может оставаться неподвижным, зафиксированным битой в обрабатываемой поверхности, а шпиндель будет совершать вращения «влево» (против часовой стрелки) и самостоятельно выкрутится из крепёжного узла шуруповёрта.

Чтобы не возникало таких ситуаций, производители применяют контрольный винт с «левой» резьбой. Именно его необходимо в первую очередь снять, выполняя следующие действия:

1. Развести кулачки, чтобы между ними свободно проходил наконечник отвёртки.
2. Выкрутить винт, выполняя вращения в правую сторону, так как он имеет «левую» резьбу.

Внимание! Канавки на головках винтов могут быть различного размера и формы (прямой или крестообразной). Поэтому необходимо иметь отвёртки с разными наконечниками

Свинчивание быстрозажимного патрона со шпинделя шуруповёрта После того, как из торца шпинделя был вывинчен фиксирующий винт с «левой резьбой», можно снимать быстрозажимной патрон с шуруповёрта.

В связи с тем, что зазор между муфтой и корпусом составляет несколько миллиметров, то зафиксировать шпиндель при помощи тисков или трубного ключа не представляется возможным. Поэтому существует несколько других способов для снятия патрона.

Удерживая патрон рукой

Самый простой способ – это удерживать патрон рукой. Для этого необходимо выполнить следующие действия:

1. Надеть спецовочную перчатку на ту руку, которая будет держать патрон.
2. Установить регулятор крутящего момента на максимальный показатель или перевести шуруповёрт в режим сверления.
3. Убедиться, что из торца шпинделя вывинчен фиксирующий винт.
4. Свести кулачки патрона до минимального зазора.
5. Удерживая патрон одной рукой, защищённой перчаткой, запустить вращение шуруповёрта в реверсном направлении (против часовой стрелки). Пока будут расходиться кулачки, электродвигатель наберёт обороты, и в момент их полного раскрытия получится своеобразный удар, который должен сдвинуть резьбовое соединение. Теперь свинтить патрон не составит особого труда.

Внимание! Это способ небезопасный! Запрещается им пользоваться при подтверждении хотя бы одного пункта:

1. Отсутствие спецовочной перчатки.
2. Мощность шуруповёрта превышает 500 Ватт.
3. Неуверенность в собственных силах.
4. Отсутствие хорошей физической подготовки (подростки, женщины, люди преклонного возраста).

Если данный способ не подходит по указанным выше запрещающим причинам или оказался безрезультатным, то необходимо применить следующие.

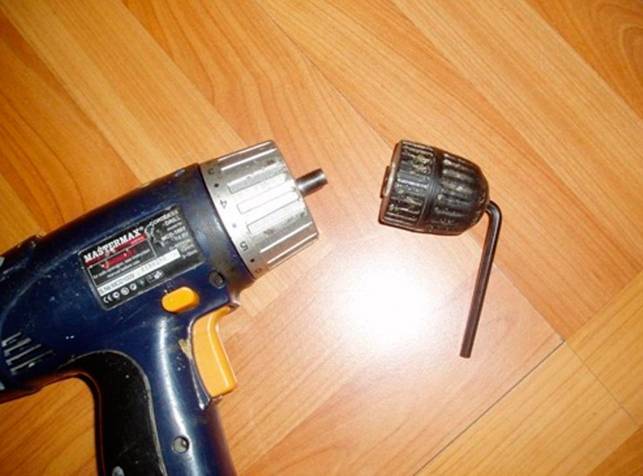

При помощи Г-образного инструмента

Данный способ вполне простой и безопасный, поэтому является приоритетным. Выполнять действия необходимо в следующей последовательности:

1. Убедиться, что из торца шпинделя вывинчен фиксирующий винт.
2. Закрепить в кулачках Г-образный инструмент. Лучше всего шестигранный ключ.
3. Установить регулятор крутящего момента на максимальное значение или перевести его в режим сверления.
4. Переключить направление вращения шпинделя в реверсный режим (против часовой стрелки).
5. Запустить двигатель и дать ему возможность набрать максимальные обороты.
6. Подвести вращающийся, закреплённый между кулачками, Г-образный инструмент к жёсткому упору. Например, слесарным тискам, гимнастической гире.
7. В момент удара закреплённого Г-образного инструмента произойдёт быстрое свинчивание патрона со шпинделя.

Внимание! Патрон откручивается очень быстро, в течении менее одной секунды. Поэтому необходимо предусмотреть, чтобы он падал с минимальной высоты, то есть упор, о который будет происходить ударение Г-образным инструментом, должен находиться как можно ближе к полу

Возможен и второй вариант этого способа:

1. После вывинчивания винта и закрепления огранённого ключа (трёх-, четырёх-, пяти-, шестигранного) между кулачками, удерживаем шуруповёрт в одной руке, а с помощью другой наносим удар молотком (киянкой) по плечу торчащего инструмента, чтобы вращение происходило против часовой стрелки.
2. «Сорвав», таким образом, патрон с места, откручивать можно продолжать рукой.

Этот подвид откручивания особенно эффективен в тех случаях, когда нет напряжения в сети (сетевой шуруповёрт), разряжен аккумулятор или электроинструмент находится в нерабочем состоянии.

Намагничивание и закалка насадок

Большое количество насадок производят в Китае из мягкого материала. Поэтому они быстро теряют свою форму. Новой биты хватает совсем ненадолго. Чтобы продлить срок эксплуатации, насадку нужно закалить. Вам понадобятся: машинное масло, газовая горелка или газовая плита, небольшая ёмкость для масла из любой жестяной банки, кусок стальной проволоки.

1. Намотайте проволоку на биту таким образом, чтобы не выпадала.

Бита, обмотанная проволокой

Бита, должна быть раскалена до красна

Чёрная бита — закалёная

Закалённая бита прослужит дольше обычной.

Видео: закалка бит маслом

Для удобства работы, особенно в труднодоступных местах, насадки намагничивают. Это можно сделать несколькими способами.

Способ 1

Вам потребуется приобрести специальное устройство для намагничивания и размагничивания отвёрток. Вставьте туда биту. Квадратное окошко намагничивает, а ступенчатое — наоборот.

Устройство для намагничивания и размагничивания

Устройство для намагничивания и размагничивания

Способ 2

1. Возьмите изолированную проволоку и намотайте катушку в три ряда на пластиковую трубочку.

Схема цепи для намагничивания

Способ 3

1. Возьмите магнит и потрите об него насадку со всех сторон.

Намагничивание биты магнитом

Видео: намагничивание насадок магнитом

Способ 4

1. Купите в радиомагазине неодимовые магниты.
2. Разделите их на две части и положите в один ряд так, чтобы образовавшиеся группы отталкивались друг от друга. Положите между ними пластиковый колпачок от ручки. Для удержания отталкивающихся магнитов закрепите их пластилином.

Намагничивание неодимовыми магнитами

Процесс намагничивания биты неодимовыми магнитами

В результате насадка будет намагничивать крепёж лучше, чем новая.

Роль патрона в надёжном закреплении сверла

Зажимные сверлильные патроны для бытовых дрелей выпускаются в трёх модификациях:

• ключевой;
• быстрозажимной;
• зубчато-венцовый.

В конструкции кулачкового зажимного патрона можно разобраться при должном терпении

Корпус ключевого кулачкового патрона выполнен в виде полой закалённой цилиндрической втулки (цанги), на наружной поверхности которой установлена вращающаяся регулировочная обойма. Одной стороной цилиндр крепится на приводном валу дрели, а с другой стороны располагаются кулачки (лепестки) для крепления режущего инструмента (свёрл, метчиков, развёрток и др.). При вращении регулировочной обоймы стальные кулачки с помощью специальной резьбы движутся по направляющим. Если они сближаются друг с другом — сверло зажимается. Если расходятся друг от друга — инструмент освобождается. Сближение и отдаление кулачков зависит от направления вращения обоймы. Надёжная фиксация сверла обеспечивается затягиванием обоймы патрона с большим усилием. Для этого используется специальный ключ или быстрозажимная — на быстрозажимных патронах — муфта.

Дрель с быстрозажимным патроном

Ключ помогает сильно зажимать сверло и легко откручивать регулировочную обойму. В кулачковых зажимных патронах закрепляются свёрла различного диаметра, имеющие цилиндрический хвостовик. Наиболее часто патроны бытовых электрических дрелей рассчитаны на свёрла диаметром от 0,8 до 10 мм или от 1,5 до 13 мм.

Зачем и когда нужно менять?

Зажимное устройство должно обеспечивать сверление отверстий с допустимой точностью.

Но со временем посадочные места на валу и у кулачков изнашиваются, патрон начинает бить. То есть рабочая зона сверла начинает при вращении ходить из стороны в сторону, и отверстие сверлится с отклонениями и по месту, и по диаметру. Износ кулачков не позволяет надёжно закреплять свёрла, и они останавливаются при нагрузке.Выход один — менять изношенный патрон на новый.

Как разобрать патрон

Со временем механизм забивается пылью, которая образуется при сверлении. При прокручивании слышен характерный хруст, начинается заедание. Для ремонта требуется разборка патрона шуруповерта. Дальше:

1. Потребуется демонтировать нижнюю муфту (при сборке рекомендуется установить ее в том же положении, что и была – можно нанести метки для ориентира). Берется отвертка с тонкими лезвием или не заточенный нож, чтобы поддеть муфту по кругу. Все делать аккуратно, не деформируя пластик. Муфта держится внутри благодаря насечкам – после поддевания, когда она достаточно отойдет, нужно простоя потянуть деталь вверх.
2. Снимается верхнее металлическое кольцо. Оно напрессованно на основание патрона – деталь придется выбивать. Стучать по кулачкам запрещается, потому в работу пойдет болт подходящей длины. Все делается медленно и аккуратно. Болт поджимается кулачками, но не до конца, чтобы обеспечить свободный ход. Слабыми ударами молотка кольцо сбивается с патрона.

Вам удалось разобрать патрон шуруповерта. Все элементы рекомендуется прочистить щеткой и смазать для правильного хода. Головка собирается в обратном порядке.

Что такое патрон

Эта деталь походит на металлический цилиндр, крепящийся к валу. Патрон – один из важнейших элементов, который удерживает рабочую биту. Он обеспечивает плотный контакт ее и остальных механических частей. Постоянно вращается, поэтому быстро изнашивается, становится непригодным для закручивания и тогда его заменяют. Крепится на вал при помощи специального конуса или внутренней резьбы.

В зависимости от конструкции патрон бывает:

• быстрозажимной;
• самозажимной;
• с шестигранным хвостовиком;
• кулачковый.

Наиболее распространен первый вариант. В нем хвостовик зажимается ручным вращением гильзы шуруповерта. На современных инструментах установлены такие зажимные элементы, которые надежно фиксируют хвостовики диаметром от 0.8 до 25 мм. Минус быстрозажимных патронов – высокая стоимость по сравнению с последним вариантом.

Быстрозажимной патрон отличается надежной фиксацией

Преимуществ несколько:

• простая конструкция;
• быстрая фиксация крепежных элементов без дополнительных инструментов;
• легкое вращение цилиндра.

Из-за изнашивания деталей зажимного механизма зажим постепенно ослабевает. Гильза не может фиксировать большие круглые хвостовики.

Самозажимной патрон считается одним из наиболее технически совершенных и тоже не требует специального ключа. Для того чтобы его затянуть, просто немного поворачивают подвижную муфту. Самозажимной удобен в случае, когда нужно быстро и часто менять разные насадки. Корпус такого патрона пластмассовый, а механизм и кулачки – стальные.

Модели с шестигранным хвостовиком оснащены держателями в форме шестигранника, в котором можно за короткое время крепко закрепить сверла и насадки. Такие патроны изготавливаются из прочной стали, поэтому они, даже если ими активно пользоваться, долго не стачиваются.

Кулачковые патроны:

• очень прочные;
• надежные;
• способные выдержать большую ударную нагрузку.

Последнее качество важно для шуруповертов с функцией удара. Снятие патрона выполняют в том случае, если его надо починить, почистить и смазать

Как снять и поменять патрон

Есть несколько способов снять его с шуруповерта. Стоит рассмотреть их более подробно.

Первый метод наиболее простой и часто используется:

• необходимо взять шестигранный ключ;
• зажать ключ коротким концом в специальном отверстии;
• включить инструмент на секунду, чтобы шестигранник ударился вторым концом об стол;
• вращать ключ, ослабив крепление, чтобы вытащить его.

Второй метод применяется профессионалами:

• кулачки патрона последовательно разжимаются;
• выкрутить винт, который находится внутри детали (если его не видно, то он покрыт грязью);
• зажать в кулачке шестигранник;
• повернуть ключ, чтобы ослабить крепление патрона;
• если повернуть шестигранник не получилось, то можно ударить по ключу молотком.

Иногда ни один из указанных методов невозможно использовать. Тогда требуется разобрать шуруповерт, чтобы достать из него шпиндель, редуктор и патрон

При разборе важно запомнить, где и какая деталь должны находится, чтобы потом все правильно собрать

С шуруповерта Макита

В инструментах от этого производителя устанавливается фиксирующий винт. Открутив винт, нужно нажать на кнопку для стопора шпинделя. Заключив инструмент в тиски, требуется стиснуть в кулачках шестигранник. Ударив по ключу молотком, можно спокойно откручивать патрон и снимать его с вала.

С шуруповерта Бош

Эти изделия тоже обладают фиксирующим винтом, но есть особенности работы с инструментом от этого производителя. Отсоединяется патрон следующим образом:

• шестигранник устанавливается в кулачки и прокручивается на пару щелчков;
• надавливается кнопка стопора шпинделя и параллельно снимается фиксатор патрона;
• деталь снимается с шуруповерта.

Требуется выполнять действия последовательно, чтобы не сломать комплектующие инструмента.

Конструкция и достоинства быстрозажимных и ключевых исполнительных органов

Патроны на дрели представляют собой устройства конусообразной формы, главное назначение которых заключается в передаче вращательных действий от вала редуктора на рабочую насадку. Принцип работы современных исполнительных механизмов простой и незамысловатый, и основывается он на перемещении подвижных губок. Движение губок происходит за счет резьбы. Кулачки с резьбой перемещаются по гильзе, за счет чего происходит выдвижение или наоборот задвижка губок. В конструкции патрона находится три кулачка, которые расположены по кругу на одинаковом расстоянии друг от друга. Такой способ зажима насадок считается одним из самых надежных и эффективных. На устройствах для мини-дрелей используется 4 кулачка. Чтобы узнать плюсы и минусы, рассмотрим особенности видов патронов для дрелей.

• Популярными являются быстрозажимные или самозажимные патроны, которые не требуют применения специального ключа. Рассматриваемые устройства бывают одномуфтовыми идвухмуфтовыми. Одномуфтовые устройства менее надежны, и их труднее разобрать в отличие от двухмуфтовых. Двухмуфтовые состоят из двух элементов, что упрощает их применение. Для зажима насадки, необходимо удерживать нижнюю часть патрона (юбку) рукой, а второй закручивать или выкручивать зажимную муфту
• Ключевые патроны обладают высокой надежностью, что связано с приложением усилия для зажима насадки посредством специального механизма и ключа. Принцип работы ключевых патронов одинаковый с быстрозажимными, а отличаются они только по способу приведения в действие подвижных губок

Зная разновидности и отличия между рассматриваемыми устройствами для дрелей, разберемся с их достоинствами и недостатками. К достоинствам быстрозажимных приспособлений относятся:

1. Отсутствует необходимость использовать дополнительные инструменты
2. Возможность закрепления насадки одной рукой
3. Высокая скорость замены насадок
4. Эстетичный вид. Это незначительное достоинство, однако, дрель или шуруповерт с таким типом оснастки выглядит более современно

Перед тем, как купить патрон на дрель самозажимной, следует разобраться с их недостатками:

1. Низкая надежность. Связано это с ручным способом зажатия насадок. Губки не способны крепко сжимать хвостовики насадок, поэтому при заклинивании, сверло будет проворачиваться внутри кулачков
2. Быстрый износ — чем чаще сверло заклинивает, тем быстрее изнашивается механизм
3. Необходимость учитывать размер отверстия для закрепления насадок с соответствующими диаметрами хвостовиков. Распространенными являются модели, в которых можно закрепить сверла с хвостовиками до 10 мм. Выпускаются также модели под 12 мм и 13 мм сверла, но они встречаются реже

На основании вышесказанных достоинств и недостатков можно сделать вывод о том, что применять быстрозажимные одно и двухмуфтовые патроны рационально на маломощных электроинструментах, как гайковерты, шуруповерты. Использование их на дрелях является нерациональным, если только этот инструмент не применяется для завинчивания саморезов и винтов. Самое главное достоинство БЗП в том, что они позволяют быстро сменять насадки при работе.

Почему все дрели с завода комплектуются патронами ключевого типа с цанговым механизмом? Мало кто об этом задумывается, а ответ на этот вопрос прост. Ключевые элементы обеспечивают высокую степень надежности фиксации насадки. Даже если сверло заклинивает, то с малой вероятностью оно провернется в механизме. Именно поэтому все электродрели оснащаются предохранительными муфтами, исключающие вероятность вырывания инструмента из рук, а также предотвращающие перегорание двигателя при высоких нагрузках.

К достоинствам ключевых исполнительных органов относятся:

1. Надежность — именно за счет высокой степени этого показателя, зубчато-венцовые элементы применяются до сих пор
2. Высокая степень износостойкости — если БЗП защищены пластиковым чехлом, который быстро изнашивается, то ключевые элементы изготовлены только из стали, поэтому вероятность их наружного повреждения исключена. Если цанговые патроны ключевого типа изнашиваются, то только по причине выхода из строя подвижных губок и пружин

Хотя второй тип устройств имеет меньше достоинств, однако именно такие патроны следует выбирать для дрелей. Многие предпочитают их использовать на шуруповертах. Из недостатков нужно отметить только необходимость применения специального ключа. Если этот ключ потерять, то извлечь насадку не получится. Сделать своими руками новый ключ будет трудно, но его можно купить, так как продаются они не только в паре с новой оснасткой, но и по отдельности.

Это интересно! При сравнении цен, можно сказать, что ключевые устройства для дрелей стоят дороже быстрозажимных.

Решение проблем с патроном

Необязательно менять проблемный механизм на новый.

Рассмотрим основные проблемы, связанные с патронами, и пути их решения.

Одна из частых неполадок – заклинивание устройства.

Со временем кулачки перестают полностью сжиматься.

зажать цилиндр в руке и резко ударить его один или несколько раз о твердый предмет (лучше всего деревянный); этот метод работает и с тугими «зажимами»; зажать корпус в тисках, а патрон газовым ключом; после этого упереть инструмент в стол и включить шуруповерт; попробовать тщательно смазать элемент; это довольно распространенное явление у изделий Bosh.

Частой причиной тугого зажима бывают опилки и другой мелкий мусор, попавший внутрь механизма.

Если предположительно заклинило патрон благодаря опилкам, деталь можно подержать над огнем или просушить строительным феном.

После этого патрон нужно тщательно смазать.

Бывает, и так, что элемент прокручивается.

Причины этого могут крыться в проблемах различных деталей инструмента.

Если виноват именно патрон, то, вероятно, имеют место стертые зубчики на фиксирующей муфте.

Чтобы решить проблему, можно снять муфту и на месте слизанных зубцов просверлить отверстия.

После этого в них нужно ввернуть винты и кусачками удалить их выступающие части.

Затем демонтированный элемент возвращают на место и тестируют работу механизма.

Неполный выход кулачков или одного-двух из них – еще одна распространенная проблема.

Если именно в этом смысле заклинило быстрозажимной патрон или ключевой механизм, то причина кроется либо в стертых зубцах на кулачках, либо в слизанной резьбе на гайках, которые зажимают тройку компонентов.

Чтобы понять, в чем дело, нужно разобрать цилиндр.

После разбора можно увидеть гайку, которая состоит из пары частей.

Изношенная резьба ведет к проскальзыванию кулачков при зажиме.

Результат – некорректная центровка элементов.

Решение задачи – поменять гайку или кулачки на новые.

В этом случае придется покупать новый патрон.

В некоторых ситуациях при решении проблем цилиндр не откручивается.

В других требуется разборка устройства.

Есть и ситуации, требующие полной замены механизма.

Но почти всегда задачу можно решить без замены всего шуруповерта.

Шуруповерт – это один из наиболее востребованных инструментов не только на производстве, но и в частном хозяйстве. Применим он для проведения различных работ, в том числе, мелкого домашнего ремонта, а также сборки и установки мебели.

С ним эксплуатируются сверла, фиксируется насадка шлифовальная. Несмотря на то, что данный механизм являете одним из наиболее надежных, некоторые трудности с его эксплуатацией могут возникнуть. Связаны они обычно с заменой патрона. О том, как снять патрон с шуруповерта, подобрать и установить новый самостоятельно, пойдет речь в данном материале.

1.1 Какие насадки можно использовать с патроном шуруповерта?

Набор насадок для работы такого прибора зависит от того, какие именно работы выполняет с ним мастер. Как правило, сюда относят такие:

• крестовые различных артикулов; под саморезы;
• шестигранные сверла под соответствующие выемки на шляпках винтов;
• устройства для установки болтов, гаек;
• трехгранные биты;
• шпицевые образцы под обычные вины;
• специальные сверла для работы по гипсокартону (имеющие специальные ограничители, не дающие портить материал при неаккуратной работе).

Также в вашем наборе может быть шлифовальная насадка

Важно только при покупке этой детали выявить, с каким именно патроном может быть использована именно эта насадка, чтобы легко ее применять

При замене таких деталей в патроне, независимо от того, ключевой он или быстрозажимной, необходимо отключать блок питания устройства (во избежание случайного включения прибора) и следовать технике безопасности, дабы избежать травм.

Сразу после замены блок питания рекомендуется еще раз дополнительно перезарядить и только после этого возвращать устройство в работу и тестировать сверло

Обратите внимание, зарядка перед дальнейшей работой должна быть 100%

READ Чем Резать Кафельную Плитку

После этого вами может быть тестирована новая бита, насадка шлифовальная. к меню

Принципы выбора нового изделия

Если старый патрон требует замены, приходит время выбрать новый. Стоит помнить, что в конструкции могут применяться различные виды патронов ключевые, инструмент в которых зажимается с помощью ключа, и бесключевые или быстрозажимные.

Читать также: Бесплатно обучиться ткачеству на старом станке

Преимущество ключевого изделия является то, что зажим на нем выполняется более качественно, впрочем, быстрозажимные тоже не уступают в этом параметре, но менять их приходится чаще по причине износа механизма зажима.

Если во время выполнения поставленной задачи приходится часто менять оснастку, то лучше выбрать быстрозажимной вариант, что позволит значительно сэкономить время. А вот при использовании оснастки большого диаметра предпочтение нужно отдавать ключевым патронам.

Патроны, которые крепятся в шуруповерте при помощи конуса, могут изготавливаться быстрозажимными и ключевыми, выбор всегда стоит за потребителем.

Если после всего выше сказанного остались вопросы, то советуем посмотреть видео, там все то же самое, только чуть более наглядно.

У владельцев шуруповёртов иногда возникает необходимость снять патрон с электроинструмента. Это может быт вызвано различными обстоятельствами:

1. Ремонт, смазка и чистка этого узла.
2. Желание заменить данный патрон другой моделью (иной конструкции, размера).

Данная операция не требует каких-то особых инструментов, умений и навыков. Но, выполняя её, необходимо помнить некоторые особенности, усложняющие действия по разборке. Большинство трёхкулачковых самоцентрирующихся патронов, устанавливаемых на шуруповёрты, быстрозажимные. То есть, имеют несколько отличий от обычных (ключевых типов):

1. Узел имеет пластмассовую поверхность, способную разрушаться даже при минимальных механических воздействий на неё металлическими инструментами.
2. Очень близкое расположение патрона к корпусу дрели, с маленьким зазором, который не позволит зафиксировать шпиндель трубным ключом или тисками.

Ещё один фактор, который может усложнить разборку самым лёгким способом, это относительная маломощность шуруповёрта (если сравнивать с дрелями).

Как выбрать новый

Выбирать требуется в соответствии с моделью изделия и типа комплектующих. Если шуруповерт фирменный, то стоит обратиться в сервисный центр. Специалисты предоставят необходимые детали. Вот несколько рекомендаций по выбору нового патрона:

если биты меняются часто, то лучше выбрать быстрозажимной тип, чтобы увеличить производительность;
ключевой вид детали необходим, если диаметр используемых сверл большой;
при выборе конуса важно помнить: чем крупнее деталь, тем большее ее номер в соответствии с ГОСТ 9953-82;
если выбирается деталь иностранного производства, то размеры на ней указываются в дюймах.

Если возникают дополнительный вопросы, то стоит задать вопрос менеджеру продаж. Он подскажет, какую деталь необходимо приобрести в конкретно взятом случае.

Снять патрон с шуруповерта необходимо в различных случаях. Обычно это связано с наличием проблем во время работы (выпадение бит, люфт и др.). Замена детали происходит каждые 1,5 — 2 года при активном использовании инструмента. Если он применяется редко, то деталь может проработать несколько лет.

В нашей стране шуроповерты, как бытовой и производственный инструмент появились не так давно. Впервые их стали использовать в космической промышленности, а затем шуроповертам нашли применение и в обычной человеческой жизни.

Среди основных деталей этого оборудования можно выделить механизм, состоящий из цилиндра полой формы, регулировочной гильзы и прижимных кулачков. Этот механизм получил название – патрон.

патрон в разобранном виде

Как снять патрон

Существует достаточно производителей шуроповертов – у каждого есть небольшие секреты разбора крепления патрона. Однако общая конструкция не отличается. Так, есть несколько способов разобрать патрон.

Удерживая патрон рукой

Внутри патрона всегда имеется винтик. Его нужно отверткой выкрутить вправо – по часовой стрелке, так как там обратная резьба. Инструмент вставляется в отверстие патрона. Если винт не поддается понадобится:

1. Перевести шуруповерт на стандартное (правое) вращение.
2. Зажать патрон и прокрутить через силу, до предела.
3. Винт выкручивается.

Когда фиксатор поддался, выставляем режим реверса и зажимаем патрон. Если собираетесь дергать вручную, то лучше выбрать вторую скорость. Дальше рывками по часовой стрелке удается снять патрон с шуруповерта.

Иногда головка не поддается. Тогда переключаем на первую скорость, выбираем режим реверса и зажимаем патрон рукой. Потом нажимаем на пуск и фиксируем головку рукой. Этого хватает в 30-40% случаев, в остальных 60% приходится повозиться, чтобы разобрать шуруповерт.

Способ снятия с разобранного шуруповерта

Иногда редуктор инструмента выходит из строя – для его ремонта патрон нужно снять с вала. Процесс:

1. Найти и выкрутить контрболт внутри патрона.
2. Подготовить головку (в большинстве случае – 19 мм, но иногда приходится подбирать размер индивидуально).
3. Одеть головку на обратную сторону редуктора и плотно зафиксировать.
4. Другой рукой, легкими движениями раскрутить патрон против часовой стрелки.

Все, путем несложных махинаций удалось снять элемент с разобранного редуктора.

С помощью шестигранника

Вначале, опять же, выкручивается винт внутри патрона – по часовой стрелке. Дальше:

1. Кулачками зажать шестигранник.
2. Выставить момент на сверление – рекомендуется, чтобы аккумулятор был зажать на максимум.
3. Установить режим реверса.
