Как узнать длину шины бензопилы

Если пила пилит криво — причины и что делать

Часто пильщики сталкиваются с тем, что в один момент пила начинает пилить криво. Это вызывает не только неудобства, но еще и усложняет процедуру пиления. Пильщику приходится прилагать усилия не только для удержания инструмента, но еще и для его выравнивания. Мало кто знает о том, что эксплуатировать инструмент с такой деформацией запрещено. Выясним, что же является причиной неровного распила бензопилой, и чем это опасно для пильщика.

Если пила начинает криво пилить, то это говорит о наличии малозаметной деформации шины. Деформация связана с бортиком шины, который имеет неравномерный износ. В результате цепь располагается не ровно, а с небольшим перекосом. Величина перекоса может быть незаметна для глаза.

Это интересно!Причиной неровного распила бензопилой может быть неравномерный износ звеньев цепи или неправильная их заточка. Перед тем, как осуществлять замену шины, убедитесь в том, что исправна цепь. Устранить неисправность в виде неравномерного износа шины можно путем ее замены. Осуществить равномерное стачивание бортиков направляющей практически невозможно, поэтому рекомендуется заменить ее вместе с цепью. Опасность эксплуатации деформированной направляющей бензопилы в том, что хвостовик цепи может выскочить из паза, что повлечет за собой не самые благополучные последствия.

Шина бензопилы, как и цепь, испытывает большие нагрузки, поэтому наблюдается ее износ

При износе важно своевременно произвести замену детали, не дожидаясь неблагоприятных последствий. Как выбрать, и что надо учитывать при покупке шины на бензопилу, подробно расписано в материале

Конструктивные особенности шины

К пильной гарнитуре бензопилы относится шина, которая представляет деталь из высококачественной стали, имеющая удлиненную овальную форму. Один конец направляющей имеет соответствующий вырез для резьбового крепления. Второй конец или торцевая часть имеет встроенную звездочку, которая называется ведомой. Соответствующая конструкция направляющей обеспечивает плавность хода цепи, тем самым снижая нагрузку на двигатель инструмента.

По окружности шины имеется паз или проточка, в которой осуществляется перемещение хвостовиков цепи. При перемещении цепи происходит трение, в результате чего нагревается поверхность шины. Для снижения эффекта трения и уменьшения температуры нагрева, в рабочую зону подается дозированное количество специального масла. Если происходит поломка маслонасоса или заканчивается масло в баке, то увеличивается температура нагрева направляющей, тем самым усиливается скорость износа этих деталей.

Это интересно!Длина шины зависит от мощности инструмента. На бензопилах высокой мощности применяются длинные направляющие, предназначенные для распила деревьев с большим диаметром ствола. Средние и маломощные агрегаты комплектуются короткими шинами, предназначенные для очистки ствола от сучков и спиливания деревьев небольшого диаметра.

Бытовые пилы и шины к ним

К этому виду относится шина для бензопилы Штиль 180

Выбирая направляющую к инструменту следует обратить внимание на ее протяженность. От нее зависит величина столба дерева, которое она может спилить

Чтобы определить наибольшую длину свободного пропила необходимо вычесть 50 мм из заявленного размера направляющей. Например, шина на бензопилу Штиль в 45 см показывает, что такая пила может за один подход спилить ствол диаметром 40 см.

Не следует превышать рекомендуемый размер направляющей, ведь чем она длиннее, тем выше показатели сопротивления по отношению к вращательному моменту коленвала двигателя. Превышение рекомендуемого размера может повлечь быстрый выход инструмента из строя, а также увеличение расхода топлива. Потребуется ремонт шины бензопилы, двигателя и других механизмов или их замена.

Обычно бытовые пилы рассчитаны на направляющие 30-40 см. Для высотных работ выбираются облегченные специальные шины с заполненными полиамидом пустотами.

Если пила пилит криво — причины и что делать

Часто пильщики сталкиваются с тем, что в один момент пила начинает пилить криво. Это вызывает не только неудобства, но еще и усложняет процедуру пиления. Пильщику приходится прилагать усилия не только для удержания инструмента, но еще и для его выравнивания. Мало кто знает о том, что эксплуатировать инструмент с такой деформацией запрещено. Выясним, что же является причиной неровного распила бензопилой, и чем это опасно для пильщика.

Если пила начинает криво пилить, то это говорит о наличии малозаметной деформации шины. Деформация связана с бортиком шины, который имеет неравномерный износ. В результате цепь располагается не ровно, а с небольшим перекосом. Величина перекоса может быть незаметна для глаза.

Это интересно! Причиной неровного распила бензопилой может быть неравномерный износ звеньев цепи или неправильная их заточка. Перед тем, как осуществлять замену шины, убедитесь в том, что исправна цепь.

Устранить неисправность в виде неравномерного износа шины можно путем ее замены. Осуществить равномерное стачивание бортиков направляющей практически невозможно, поэтому рекомендуется заменить ее вместе с цепью. Опасность эксплуатации деформированной направляющей бензопилы в том, что хвостовик цепи может выскочить из паза, что повлечет за собой не самые благополучные последствия.

https://youtube.com/watch?v=k4RbvXpFNK8%3F

Шина бензопилы, как и цепь, испытывает большие нагрузки, поэтому наблюдается ее износ

При износе важно своевременно произвести замену детали, не дожидаясь неблагоприятных последствий. Как выбрать, и что надо учитывать при покупке шины на бензопилу, подробно расписано в материале

Публикации по теме

Особенности правильного выбора бензопил

Устройство и принцип работы бензопилы и ее отдельных механизмов

Учимся правильно наматывать леску на катушку триммера и бензокосы инструкция по установке

Как правильно натянуть цепь на бензопиле

Основные принципы работы

Инструмент может быть использован при любых работах – начиная от мелких в саду и заканчивая постройкой деревянного дома. Бензопила небольших габаритов отличается своей автономной работой, поскольку функционирует на топливе. Это оптимальное решение для тех, кто вынужден использовать ее в отдаленных от дома местах.

Справка: бензопила отличается простотой в обслуживании и ремонте.

Основной принцип работы заключается в работе бензинового двигателя, из-за чего инструмент оснащен топливным баком, объема которого вполне достаточно для длительной непрерывной работы и емкостью для масла.

Принцип действия:

1. Вращающий элемент передает крутящий момент на звездочку, в которую также входит цепь.
2. Движение начинается по специальной шине, которая состоит из нескольких соединительных полос.
3. Осуществляется распиливание дерева благодаря вращающейся цепи на максимально высоких скоростях – порядка 10 000 об./мин.

Мастер должен удерживать инструмент постоянно на весу за имеющиеся 2 ручки, на одной из которых содержится кнопка пуска и блокировка. Для запуска двигателя используется специально разработанный тросовый пусковой механизм.

В зависимости от используемого объема двигателя инструментом можно непрерывно работать до 16 часов. Многие модификации дополнительно оснащены системой аварийного тормоза, чем повышает уровень безопасности рабочего.

Конструкция инструмента включает в себя:

• двигатель – объем зависит от модели;
• топливный бак;
• рукоятку;
• направляющую шину;
• цепи для спила;
• защитный щеток.

Дополнительно имеется устройство для пуска двигателя.

Приобретение шины – непростое дело

При покупке шины, отличной от оригинальной модели, велика вероятность того, что старая цепь с новой шиной никак между собой не состыкуются. Идеальный вариант: примерить все три ключевые составляющие — пару шина/цепь и, собственно, сам бензоинструмент. Незначительная разница, иногда даже не заметная глазу, всего в одно звено может оказаться критичной для всей сборки: цепь либо не оденется вовсе, либо провиснет.

Следующий момент: разные бензопилы рассчитаны на разную ширину шинных пазов, соответственно и ведущие звенья предназначены под использование с разными шинами. Широкие пазы бензопилы придуманы для способной выдерживать значительные нагрузки цепи, отличающейся высоким качеством исполнения и эффективностью работы

При выборе цепи важно свериться с возможной шириной для данной модели бензопилы

Как исключить возможные риски приобретения шинного контрафакта?

В информационном поле приводятся признаки, по которым несложно отличить оригинальную брендовую бензопилу от самой достоверной подделки. Что касается шин, то их достоинства и недостатки проявляются непосредственно в эксплуатации.

На отечественном рынке бытовой техники около 15% всего объема продаж бензопильных комплектующих составляет неизвестного происхождения третьесортный контрафакт, вырабатывающий стандартный ресурс в лучшем случае наполовину.

Эксплуатировать бензопилу в комплекте с поддельной шиной и цепью экономически невыгодно и небезопасно. Значительная часть травмоопасных ситуаций создается при использовании шинного и цепного фальсификата.

Купить качественную и долговечную фирменную шину нужной модели, без существенных рисков можно в фирменной торговой точке или представительстве лицензированной дилерской компании. При отсутствии такой возможности следует воспользоваться услугами солидного, заслужившего доверие покупателей интернет магазина.

Глубина резания — параметр, зависящий от профиля зуба

Чем больше профиль зуба (размер), тем больше глубина пропила за один проход. Чем выше значение глубины резания, тем больше значение производительности инструмента

При этом важно, что чем выше глубина резания цепей для бензопил, тем больше нагрузка на двигатель инструмента

Определение глубины резки

Высота звеньев также влияет на прочность зубьев, и чем они больше, тем ниже показатель прочности. Стандартные модели пильной гарнитуры выпускаются в двух вариантах высоты зубьев — 0,635 и 0,762 мм. Изделия с меньшим параметром высоты профиля называются низкопрофильными, а с большим — высокопрофильные. Глубина распиловки влияет на время спиливания древесины.

Почему изнашивается

Это один из вопросов, которые задаются владельцами бензопил постоянно. Ответить на него легко. На поверхности гарнитуры происходит трение, которое и является причиной износа.

Существует еще один актуальный вопрос: почему шина изнашивается преждевременно? На него можно ответить если изучить конструкцию шины и принцип работы смазочной системы, что мы и постараемся сделать.

Система смазки начинается с масляного бака, куда заправляется масло и далее при помощи масляного насоса передается в место соприкосновения хвостовика шины с корпусом бензопилы. Для регулировки подачи масла, насос инструмента оборудован специальным винтом. В месте установки шины имеется специальная прорезь, которая совпадает с отверстием для получения смазки на шине. Причиной преждевременного износа, может быть недостаточная смазка трущихся деталей, что в свою очередь возникает при следующих неисправностях.

чрезмерное загрязнение масляного фильтра (первое на что нужно обратить внимание); загрязнение каналов подачи масла на гарнитуре или на самом инструменте; неправильная регулировка подачи масла насосом; неисправность самого насоса; применение некачественных смазочных материалов или масла не соответствующего требованиям производителя бензопилы. Для увеличения срока службы, производители рекомендуют использовать специальные масла имеющие высокую адгезию

Для увеличения срока службы, производители рекомендуют использовать специальные масла имеющие высокую адгезию.

Выбор оригинального масла для цепи — выбор настоящих мужчин!

Благодаря этому свойству, на высоких оборотах движения цепи, смазка распределяется и удерживается на всей шине, а не только на верхней её части как в случае с обычными маслами.

Толщина хвостиков и длина цепи

Для того чтобы правило подобрать толщину хвостовика, необходимо обратить внимание прежде всего на параметры направляющей шины. У каждого производителя есть индивидуальные размеры

Несмотря на это, в настоящее время существуют определенные типовые нормы, такие как:

1. 1. Толщина 1,1 миллиметра. Чаще всего хвостовики такого типа используются в цепях бензопил, которые отличаются своей низкой производительностью.
   2. Толщина 1,3 миллиметра. Большинство бытовых бензопил, пользующихся популярностью у покупателей, имеют шину, подходящую под хвостовики этого типа.
   3. Толщина 1,5 миллиметра. Такие хвостовики тоже применяются в инструментах, предназначенных для бытового предназначение. Несмотря на это, они используются намного реже, чем устройства толщиной 1,3 миллиметра.
   4. Толщина 1,6 миллиметра. Отличительной особенностью приспособлений данного типа является то, что они способны выдерживать довольно значительные нагрузки. Именно поэтому они используются преимущественно на профессиональных инструментах.
   5. Толщина 2 миллиметра. Хвостовики данного типа характеризуются высокой способностью выдерживать большие нагрузки. Именно поэтому данные приспособления используются для оснащения цепей бензопил, которые необходимо будет продолжительное время эксплуатировать в сложных условиях работы.

толщина хвостовика

Длина цепи также напрямую зависит от параметров направляющей шины бензопилы. Измеряется этот параметр, точно так же как шаг звена, в дюймах. В некоторых случаях заводы-производители указывают длину цепи в соответствии с количеством зубцов. Для этого шаг звеньев умножают на чисто их единиц.

хвостовик пилы

На сегодняшний день можно приобрести цепи длиной от 11 до 22 дюймов. Эти размеры являются стандартными у большинства производителей.

хвостовики бензопил

Разновидности

Хобби класс пил обычно оснащен направляющими 30-40 см. Полупрофессиональные пилы имеют шины протяженностью 38-45 см. А вот на профессиональных мощных моделях устанавливают направляющие для цепи от 50 см до 90 см. При наличии длинной цепи возрастает нагрузка на двигатель, и в то же время уменьшается сила движения на каждый зубец цепи.

Шины для бензопилы husqvarna и других марок соответствуют установленным цепям и различаются по такому шагу:

• Направляющая с шагом 0,375 дюйма для низкого профиля цепи;
• Направляющая с шагом 0,325 дюйма;
• Направляющая с шагом 0,375 дюйма;
• Направляющая с шагом 0,404 дюйма.

Также различается толщина паза, по которому перемещается пильная цепь. Выделяют такие направляющие для цепи:

• Направляющая для пилы с толщиной паза 0,043 дюйма;
• Направляющая для пилы с толщиной паза 0,050 дюйма;
• Направляющая для пилы с толщиной паза 0,058 дюйма;
• Направляющая для пилы с толщиной паза 0,063 дюйма.

Еще одно различие направляющих – количество звеньев в предназначенной для них цепи. На них ставится обозначение «DL» (от англ. drive link – ведущее звено). Можно для интереса самостоятельно определить количество звеньев сосчитав их. На фото представлены различные виды направляющих.

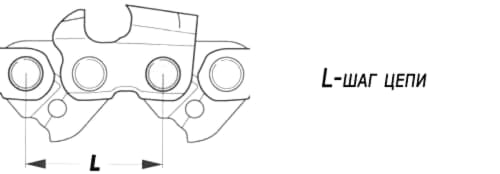

Шаг — длина участка между центрами соседних звеньев

Шагом называется важный параметр, по которому ориентируются для выбора цепи для бензопил. Измерить шаг на своей имеющейся гарнитуре можно путем прикладывания линейки к первому и третьему звену заклепок. Этот параметр измеряется в дюймах, и чем больше это значение, тем выше производительность инструмента.

Как выбрать гарнитуру по шагу

Перед рассмотрением пильной гарнитуры разных шагов, нужно уточнить мощность своего инструмента, так как от нее зависит правильность выбора. Стандартизированные размеры шагов имеют следующие значения:

0,25 или 1/4	Встречаются крайне редко, и почти уже не применяются
0,325	0,375 или 3/8
0,404	Устанавливаются на полупрофессиональные и профессиональные инструменты
0,75 или 3/4	Используются в агрегатах профессионального типа, но встречаются крайне редко

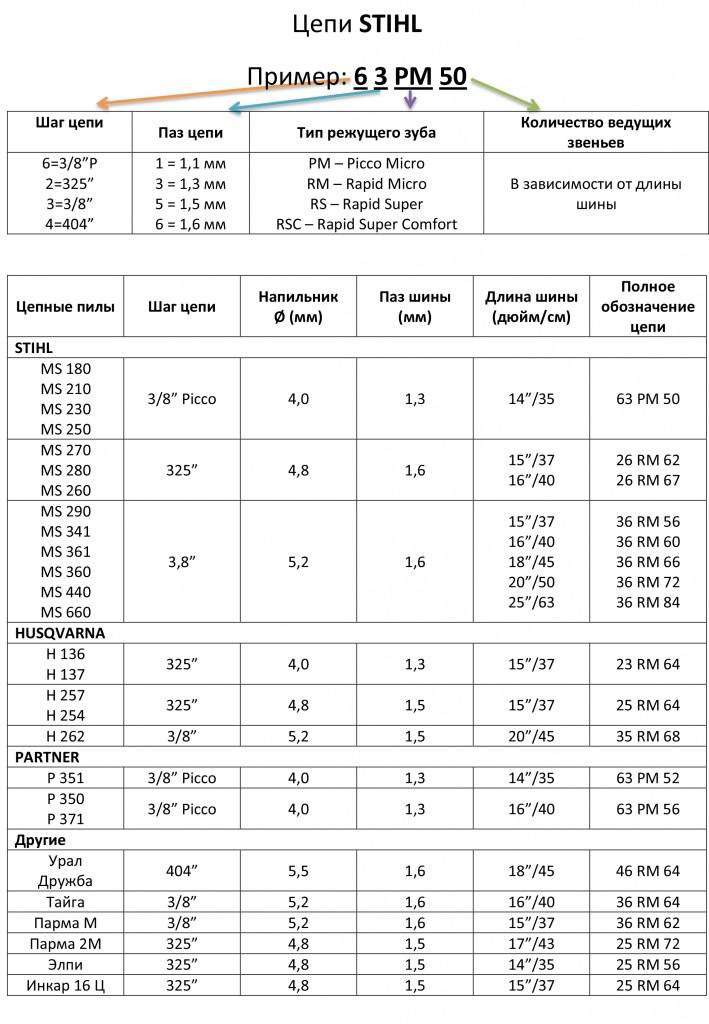

По таблице можно быстро узнать, какой тип пильной гарнитуры в зависимости от шага нужен под имеющийся инструмент.

О ширине паза на шинах для бензопилы

Перед тем, как узнать размеры шин для бензопилы, надо вспомнить о том, что инструменты классифицируют на три типа — бытовые или любительские, полупрофессиональные и профессиональные. В зависимости от типа принадлежности инструмента, на бензопилах применяются направляющие с соответствующими размерами ширины паза.

1. Ширина паза направляющей бытовой бензопилы составляет 1,1-1,3 мм
2. Полупрофессиональные инструменты комплектуются устройствами, ширина паза которых составляет 1,3-1,5 мм
3. Профессиональные агрегаты работают с шинами, имеющие ширину паза 1,5-1,6 мм

Причиной перегрева гарнитуры может послужить несоответствие размера хвостовика цепи с шириной канавок шины. Если цепь перегревается, то это влечет за собой ее растяжение, и как итог, она может лопнуть в процессе эксплуатации инструмента.

Это интересно!Причиной перегрева гарнитуры может также служить несоответствие шага цепи с ведущей звездочкой бензопилы. Нормальное функционирование инструмента также зависит от исправности ведущей звездочки. Эта звездочка в процессе работы инструмента не смазывается, что влечет за собой ускоренный ее износ. Компенсируется быстрый выход из строя ведомой звезды использованием высококачественного подшипника

Чтобы продлить срок службы этой важной детали направляющей бензопилы — рекомендуется через каждые 8-10 часов работы осуществлять внесение смазочных веществ

Основные параметры

Пильные цепи принято различать по:

• направлению распила (продольные и поперечные);
• габаритам (длине и размеру элементов цепной гарнитуры);
• конструктивным особенностям;
• порядку следования режущих звеньев.

Распил древесины вдоль волокон вызывает большее сопротивление, нежели поперек. В виду востребованности обоих видов распиловки производится два вида пильных цепей – продольные и поперечные. Они отличаются углом атаки резцов. В результате при продольном распиле повышается производительность пилы, а при поперечном сглаживается «агрессивность» инструмента. Ну а вместе с последней снижает уровень вибраций и уменьшается нагрузка на двигатель.

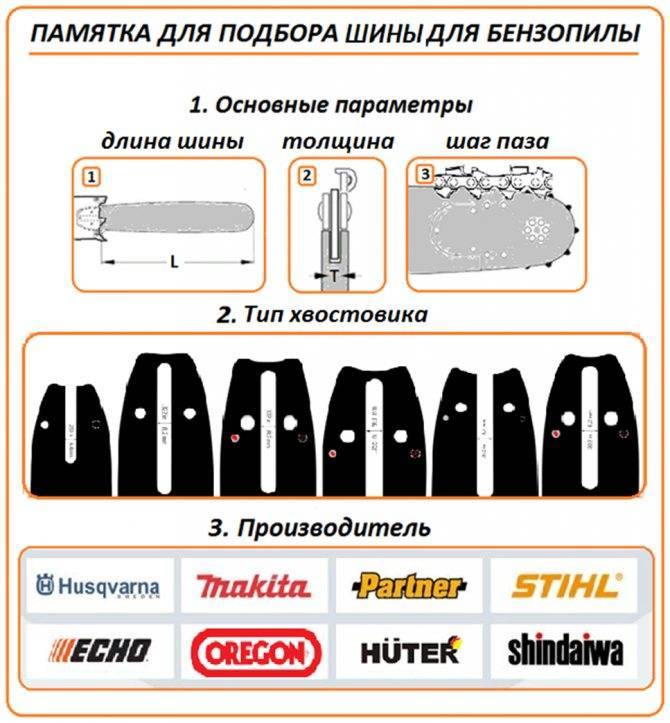

Шины бензопил, представленных сегодня на рынке, имеют различные габариты. Одним из главных параметров пильной цепи является количество звеньев, т.е. длина цепи. Кроме того, цепные системы имеют определенный шаг. Он измеряется расстоянием между тремя последовательно соединенными звеньями, деленным на два.

Существует 3 основных параметра цепи для бензопилы:

1. Шаг цепи
2. Количество звеньев
3. Толщина ведущего звена

Шаг цепи

равен половине расстояния между тремя соседними заклепками. Следовательно, от шага напрямую зависит расстояние между режущими коньками. Оно может быть больше или меньше, в зависимости от 5 стандартных групп, измеряемых в дюймах: «1/4», «0,325», «3/8», «0,404» и «3/4» (хронология в порядке увеличения длинны).

«1/4»— данный мелкий шаг встречается у коротких цепочек, устанавливаемых на пилах малой мощности и одноручных вариантах. В России таких пил практически не встретить, и данный размер не особенно популярен и востребован на рынке.

«0,325» и«3/8»— основная доля пил комплектуется данными размерами шага цепи. Все известные производители бензопил и электропил устанавливают эти популярные группы. С огромной долей вероятности при подборе цепочки вам понадобиться выбрать один из этих вариантов.

«0,404» и «3/4»— это цепи с крупными и длинными звеньями и сейчас практически не применяются. Исключением являются мощные валочные модели пил.. Также, данный шаг является стандартным на  старых, давно снятых с производства, отечественных пилах Урал и Дружба.

Шаг цепи обязательно должен совпадать с шагом ведущей звездочки. Нельзя однозначно сказать какой шаг лучше, все зависит от конкретного процесса. При увеличении шага, звенья составляющие цепь будут крупнее, а это повышает производительность. При этом вырастет сопротивление материала и вибрация, так как «грызть» цепь будет агрессивнее. Учитывайте, что для этого потребуется более мощная пила. Мелкий шаг дает чистый рез, частое расположение зубьев при этом обеспечивает плавное движение гарнитуры в древесине. Вибрации меньше.

Количество звеньев

включает в себя общее число соединительных звеньев и режущие, чередующиеся между собой, правосторонние и левосторонние зубья. Вся конструкция скрепляется ведущими звеньями (о них подробнее дальше по статье) и заклепками. По сути это и есть вся составляющая пильной цепи.

Количество звеньев пестрит многообразием и сложно выделить, что-то более популярное. Мало того, одна и та же модель пилы может поставляться с завода разными комплектами  цепей и шин. Если по какой-то причине все надписи, по которым можно определить требуемое количество звеньев, на пиле и шине стерлись, инструкция потерялась и т.д., то самый простой способ определить — это посчитать вручную.

Ведущие звенья

это своего рода конструктивные передаточные зацепы на цепи. Они должны свободно, но при этом устойчиво, передвигаться от ведущей звездочки (вращение ей придает двигатель пилы) по пазу шины. Толщина паза шины и ведущего звена должны идеально совпадать. За счет этого достигается стабильное состояние конструкции и при должной натяжке исключен соскок даже на больших оборотах.

Стоит отметить, что ведущее звено играет роль распределителя масла по всей кромке цепи и шины. Маслонасос подведен к ведущей звездочке и далее звенья в процессе оборота гоняют необходимую смазку. В основе международной классификации выделяют 5 стандартных размеров толщины ведущего звена:

1,1 мм (0,043 дюйма)- встречается не так часто на маломощных, а также одноручных пилах.

1,3 мм (0,050 дюйма) и 1,5 мм (0,0578 дюйма)- наиболее распространенные размеры, устанавливаются на бытовые и полупрофессиональные модели пил.

1,6 мм (0,063) и 2,0 мм (0,080 дюйма)- гарнитура с толстым ведущим звеном встречаются на профессиональных пилах высокой мощности.

Шаг цепи, толщина ведущего звена и количество звеньев в совокупности с ведущей звездочкой и шиной пилы должны быть взаимоприменимы и  образуют единую «композицию». Зная все три этих типоразмера можно легко подобрать нужную цепочку.

Пильные Цепи Для бензопил фирмы Штиль. Цепи для бензопилы с победитовыми напайками

Производительность распиловочных работ в значительной степени зависит от потерь рабочего времени, которое расходуется на замену или заточку режущих элементов штатной гарнитуры. Победитовая цепь для бензопилы лишена этого недостатка, тем не менее, профессиональные пильщики используют такое оборудование в случае крайней необходимости.

Пильные цепи для бензопилы с победитовыми напайками не получили спроса и в любительской практике, поскольку основные преимущества цепного ассортимента с повышенным ресурсом не компенсируют его недостатков.

Фото: победитовая цепь

Твердосплавные цепи — первое знакомство

Победитом называется чрезвычайно прочный сплав, который по прочности превосходит стекло. Именно из этого материала делают режущие элементы бытовых стеклорезов.

В победите высокая твёрдость сочетается с хрупкостью, на рабочие кромки режущих зубьев пильной цепи дорогой в производстве композит, наплавляется достаточно тонким слоем.

Для изготовления специального цепного ассортимента требуется дорогое и сложное оборудование, поэтому цепи для бензопил с победитом входят в перечень продукции ведущих производителей качественной бензопильной техники.

Преимущества и недостатки

Ресурс победитовой цепи больше срока службы стандартного аналога в несколько раз. Модификации с твёрдосплавными покрытиями отлично справляются с распиловкой твёрдой и мёрзлой древесины. В аварийно-спасательных работах специальные гарнитуры с победитовыми цепями применяются для резки бетона и металлической арматуры.

Использовать преимущества таких цепей с полной отдачей можно только на бензопилах полупрофессионального или профессионального класса, с двигателями, имеющими достаточный резерв мощности и вращательного момента.

• Специальная цепь для бензопилы с напайкой из победита или другого аналогичного по характеристикам материала даёт существенный выигрыш по времени при работе с проблемной древесиной, при заготовке ледяных блоков и выполнении других трудоёмких и затратных по времени работ.
• Режущие звенья победитовой цепи стабильно держат заточку при распиловке грязных брёвен, менее чувствительны к абразивным свойствам попавшего в распил песка.

Пользовательские отзывы подтверждают целесообразность и эффективность применения цепей с твёрдосплавными напайками для распиловочных работ повышенной сложности.

Проблемы эксплуатации

На этом в перечне основных преимуществ можно поставить точку. В частности, соединительные звенья победитовых цепей производятся из стандартной стали, поэтому изнашиваются и вытягиваются победитовые цепи нередко ещё до полной выработки назначенного ресурса.

• Цена победитовой цепи в 4-5 раз выше стоимости качественного аналога. Простой подсчёт показывает, что суммарный ресурс пяти фирменных цепей существенно выше срока службы дорогостоящего изделия с твёрдосплавными режущими кромками.
• Расклепка растянутой цепи с последующим удалением нескольких звеньев даёт кратковременный эффект. Также следует учитывать ускоренный износ приводной звёздочки, что неизбежно сопровождается потерей плавности хода, рисками разрыва цепи и образованием травмоопасных моментов.
• В домашних условиях заточить цепь для бензопилы с напайкой невозможно. Для этой работы требуется специальное оборудование, которое имеется не в каждом сервисном центре. Цена заточки в ряде случаев сопоставима со стоимостью новой цепи стандартного образца.

Разновидности цепей на бензопилы

Перед тем, как выбрать цепи для своей бензопилы, нужно рассмотреть их разновидности. Различаются рассматриваемые элементы по причине классификации бензопил, которые бывают бытовыми, профессиональными и полупрофессиональными. Перед тем, как купить цепь для пилы, нужно разобраться с имеющимися видами пильной гарнитуры.

Как выбрать рассматриваемое устройство для своего инструмента, знает далеко не каждый профессионал. Ведь после покупки инструмента, нужда в покупке и замене пильной гарнитуры возникает не раньше, чем через несколько лет при условии сезонной эксплуатации бензопилы. Не только бензопилы имеют соответствующие технические параметры, но еще и пильная гарнитура. Как для бензопилы, так и на электропилу нужно подбирать цепь, опираясь на технические характеристики инструмента. Основными параметрами рассматриваемых устройств являются:

Как отличить шину для бытовой и профессиональной бензопилы

Отличить бытовую бензопилу от профессиональной не составит большого труда, так как кроме габаритов и веса, эти инструменты отличаются по форме направляющей. На бытовых бензиновых пилах устанавливаются шины с зауженной носовой частью. Такая конструкция разработана специально для новичков, так как в таком инструменте сведен к минимуму такой негативный эффект, как обратный удар.

На бензопилах профессионального и полупрофессионального типа носок имеет широкую часть. Если на больших оборотах прикоснуться к древесине носком направляющей, то возникнет обратный удар. Это явление очень опасно, так как пильщик может выронить инструмент из рук, получив при этом серьезные травмы. Пользоваться такими инструментами могут профессионалы и пильщики с большим опытом.

Это интересно! Известны случаи, когда на бензопиле установлена звездочка со стандартным шагом, а направляющая и цепь были куплены с шагом 3/8, то выйти из ситуации можно путем замены венца. Для этого на бензопиле должен стоять разборной барабан, на котором нужно заменить венец, установив его с соответствующим шагом 3/8. Если на бензопиле стоит неразборной барабан, то понадобится его заменить разборным.

Шаг — длина участка между центрами соседних звеньев

Шагом называется важный параметр, по которому ориентируются для выбора цепи для бензопил. Измерить шаг на своей имеющейся гарнитуре можно путем прикладывания линейки к первому и третьему звену заклепок. Этот параметр измеряется в дюймах, и чем больше это значение, тем выше производительность инструмента.

Как выбрать гарнитуру по шагу

Перед рассмотрением пильной гарнитуры разных шагов, нужно уточнить мощность своего инструмента, так как от нее зависит правильность выбора. Стандартизированные размеры шагов имеют следующие значения:

0,25 или 1/4	Встречаются крайне редко, и почти уже не применяются
0,325	0,375 или 3/8
0,404	Устанавливаются на полупрофессиональные и профессиональные инструменты
0,75 или 3/4	Используются в агрегатах профессионального типа, но встречаются крайне редко

По таблице можно быстро узнать, какой тип пильной гарнитуры в зависимости от шага нужен под имеющийся инструмент.

https://youtube.com/watch?v=wGZ7ltNAP8E%3F

Популярные модели

Самыми популярными зарубежными фирмами-производителями бензопил и комплектующих к ним являются фирмы Husqvarna и Штиль. Российский рынок бензопил представляет самая популярная модель Урал.

Пильные шины для бензопил Husqvarna имеют множество разновидностей, что позволяет использовать их на множестве моделей пил. На продукцию фирмы имеется множество положительных отзывов. В особенности отмечается долговечность шин, плавность хода цепи и удобство при подаче масла.

Большие сложности имеется при попытке отыскать шины на бензопилу Урал. Несмотря на то, что данная модель пользуется огромным спросом, ее выпуск прекратили еще в 2008 году. По этой причине найти фирменные комплектующие все тяжелее и на их место приходят дешевые китайские модели.

Лучшей альтернативой при покупке являются шины фирмы Орегон или Хускварна – они изготовлены из более качественных материалов и поэтому служат гораздо дольше дешевых аналогов.

Установка шины и цепи

Демонтаж шины производится для очистки маслопровода, проверки технического состояния или замены. Последовательность работы расписана в инструкции по эксплуатации. По завершению установки следует убедиться в отсутствии люфта и затяжке резьбового крепежа.

При наличии определенных навыков, для демонтажа и установки новой или заточенной цепи требуется всего несколько минут. Технология предписывает включение блокировки несанкционированного запуска и в ряде случаев, механизма аварийной остановки.

• В зависимости от конструкции натяжного устройства, цепь ослабляется до нужной степени вращением регулировочного винта или установочного диска, до свободного выхода хвостовиков из паза направляющей шины.
• После проверки направления вращения, хвостовики новой цепи заводятся в направляющую проточку паз и на венец ведущей звездочки. Натяжение производится в обратном порядке.
• Для проверки степени натяжения достаточно оттянуть цепь в середине шины. Выход хвостовика звена в этом месте не должен превышать 2/3 его высоты. Правильно натянутая цепь должна перемещаться по шине от небольшого усилия.

После установки и регулировки пильной гарнитуры желательно запустить двигатель и выдержать пилу на средних оборотах на протяжении нескольких минут. На протяжении этого времени можно проверить работу системы смазки.

После выключения силового агрегата необходимо включить блокировку запуска и проверить гарнитуру на отсутствие местного перегрева шины и изменения степени натяжения цепи.

Разновидности

Хобби класс пил обычно оснащен направляющими 30-40 см. Полупрофессиональные пилы имеют шины протяженностью 38-45 см. А вот на профессиональных мощных моделях устанавливают направляющие для цепи от 50 см до 90 см. При наличии длинной цепи возрастает нагрузка на двигатель, и в то же время уменьшается сила движения на каждый зубец цепи.

Шины для бензопилы husqvarna и других марок соответствуют установленным цепям и различаются по такому шагу:

• Направляющая с шагом 0,375 дюйма для низкого профиля цепи;
• Направляющая с шагом 0,325 дюйма;
• Направляющая с шагом 0,375 дюйма;
• Направляющая с шагом 0,404 дюйма.

Также различается толщина паза, по которому перемещается пильная цепь. Выделяют такие направляющие для цепи:

• Направляющая для пилы с толщиной паза 0,043 дюйма;
• Направляющая для пилы с толщиной паза 0,050 дюйма;
• Направляющая для пилы с толщиной паза 0,058 дюйма;
• Направляющая для пилы с толщиной паза 0,063 дюйма.

Еще одно различие направляющих – количество звеньев в предназначенной для них цепи. На них ставится обозначение «DL» (от англ. drive link – ведущее звено). Можно для интереса самостоятельно определить количество звеньев сосчитав их. На фото представлены различные виды направляющих.

Типы звеньев — конструкция или форма звена

По форме современная пильная гарнитура бывает двух типов — чипперная и чизельная. Каждый тип отличается конструктивно, влияя на параметры производительности и особенности заточки.

1. Чипперные звенья выглядят как серп, и имеют низкие показатели производительности. Их главным достоинством считается простота заточки при помощи напильника. Именно за счет простоты заточки, многие пильщики предпочитают выбирать модели с чипперным или серповидным видом звеньев
2. Чизельные звенья имеют форму зубьев в виде цифры «7» с заостренной угловой частью. Такие зубья на цепи показывают высокие показатели производительности, но при этом их сложно затачивать напильником

Чизельный и чипперный типы звеньев — обратите внимание
