Как выглядит бензопила Stihl 180

Устройство бензопил Штиль 180

Одна из наиболее известных моделей производства бренда Stihl – модификация MS 180 – обладает хорошо сбалансированной высокоточной конструкцией. Все внутренние элементы и рабочие механизмы бензоинструмента посажены максимально плотно и устойчиво, благодаря чему внутрь корпуса не просачиваются опилки и мелкий мусор. При работе с этой популярной бытовой бензопилой не возникает люфтов, что делает ее эксплуатацию не только эффективной, но и приятной.

Как и другие представители модельного ряда этого производителя, фирменная бензопила Stihl MS 180 предварительно оснащена высококачественным силовым агрегатом. Двигатель бензоинструмента разработан с применением собственных технологий немецкой компании, что сделало его экономичным и еще более производительным, чем бензоинструменты других известных компаний.

ДВС фирменной бензопилы Stihl состоит из надежного коленчатого вала, обладающего сниженным весом и повышенной устойчивостью к трению. Поршневая группа мотора изготовлена с применением технологии горячей ковки, благодаря чему сроки ее эксплуатации увеличились почти в 2 раза. Цилиндр, с полезным объемом 31,8 см3, предварительно покрыт сплошным слоем хромированного сплава, защищающего его от коррозии.

Бензопила Stihl MS 180 изначально оснащена высокоточной топливной системой. В ее заводскую основу вложен долговечный японский карбюратор, оборудованный подпружиненными винтами для возможности самостоятельной регулировки узла. В штатное оснащение карбюратора входит фирменный компенсатор Stihl, предназначенный для непрерывного поддержания постоянной мощности ДВС и стабилизации расхода топлива при любом состоянии воздушного фильтра. Наличие этого элемента увеличивает циклы между очисткой фильтра и сохраняет состав выхлопных газов в пределах допустимых экологических норм.

Для возможности облегченного запуска бензопила Stihl MS 180 предварительно укомплектована ручным стартерным механизмом, разработанным по фирменной технологии Elasto Start. Она предусматривает наличие амортизатора под пусковой ручкой, который эффективно гасит сильные колебания, снижая давление на руки оператора. Все встроенные запчасти пускового механизма модели изготовлены из прочных и достаточно легких кованых металлов. Детали выдерживают значительный нагрев и не поддаются воздействию коррозии.

Бензопила Stihl 180 предварительно оборудована фирменным натяжным элементом, расположенным в правой нижней части штатного корпуса. Свободный бесключевой доступ к нему позволяет отрегулировать цепь или быстро демонтировать режущую гарнитуру для того, чтобы установить специальные насадки.

Заводская система смазки бензопилы Stihl состоит из масляной помпы, производительность которой можно регулировать в зависимости от потребностей оператора. Насос быстро перекачивает масло из отдельного полупрозрачного бачка и передает его на пазы, которыми оборудована фирменная шина. Масляная помпа расположена под защитной крышкой корпуса, сняв которую оператор получает возможность произвести ее самостоятельный ремонт.

В базовую комплектацию модели предварительно включено износостойкое сцепление, в основу которого вложена цельнометаллическая ведущая звездочка. Она установлена на кованом барабане, упрощенный доступ к которому позволяет быстро разобрать инструмент для планового обслуживания.

За своевременное воспламенение топливной смеси в конструкции фирменной модели Stihl MS 180 отвечает система зажигания. В ее базовый состав входит катушка с установленной на нее первичной и вторичной обмоткой, а также свеча, передающая искру в цилиндр.

Для равномерного распила в комплектацию бензоинструмента включен зубчатый упор. Его наличие позволяет оператору ровно распиливать даже самую твердую древесину, оставляя аккуратную линию реза.

Шины и цепи для бензопил. Размеры и система обозначения.

Бывает, что у пользователей бензопил возникает путаница с пониманием обозначения размеров шин не цепей. Эта путаница приводит к покупкам неподходящей к пиле гарнитуры, не естественно, выброшенным на ветер деньгам. Цепь для бензопилы husqvarna 137, 142 и пр. Для шины 15. Здесь мы постараемся указать на типичные ошибки не поможем их не совершать.

Основная доля ошибок обусловлена тем, что традиционно параметры пильной гарнитуры указываются в дюймах. Для тех людей, привыкших пользоваться метрической системой, это не удобно. Причиной отсутствия подачи масла в цепь при работе бензопилы может быть несколько факторов и для их выявления необходимо разобрать бензопилу. В этом вопросе не кроется причина большинства ошибок: в нашей стране для удобства запоминания ситуация такая, что в характеристике пильной гарнитуры используются параметры, выраженные не в дюймах не в миллиметрах одновременно, что в общем-то не корректно.

Обзор цепей фирмы Штиль: маркировка, назначение

Что остается сделать нашему клиенту цепи Штиль имеют маркировку, благодаря в которой требуется их есть вариант идентифицировать и найти, для каких моделей бензопил и видов работ они предусмотрены.

В заглавии модели цепи непременно указывается её длина (количестве звеньев), шаг и ширина. Также указывается тип. Тип, это внутреннее фирменное обозначение, благодаря занят>, спецы компании определяют вид и форму режущего зуба, размеры звена и соединительных частей. Обозначение вам больше понравятся полным, а может сокращаться по большим буковкам, крапива цепь Picco Micro

3, сокращенно будет РМ3.

Сравнение пилы с конкурентами: преимущества и недостатки

Основными конкурентами Штиль 180, являются пилы шведского концерна Хускварна. Качество изделий Штиль и Хускварна считается одинаковым, а вот в зависимости от личных предпочтений, многие пользователи склонны хвалить ту модель, которую используют.

Исходя из конструктивных особенностей, можно выделить один сугубо технический момент, который немного возвышает Штиль 180 над конкурентами — на поршне двигателя установлено два компрессионных кольца, это дает:

стабильное расположение поршня в цилиндре;
увеличенную компрессию;
усиленное охлаждение (как известно, кольца передают тепловую энергию от поршня к цилиндру и соответственно, чем площадь соприкосновения больше, тем больше энергии уйдет на цилиндр и поршень лучше охладиться).

Все эти моменты делают бензопилу Штиль 180 немного надежнее конкурентов, но это личное мнение автора статьи, основанное на опыте ремонта и эксплуатации бензопил Штиль и Хускварна, и не несет официального характера. Читайте про нюансы и особенности замены поршневой на пиле Штиль 180.

Видеообзор инструмента, с комментариями автора, в котором происходит сборка новой бензопилы и подготовка к эксплуатации, можно посмотреть ниже.

Бензопила Stihl MS 180, прекрасно подойдет для несложных работ по хозяйству и при этом не доставит проблем с технической стороны, т. к. является достаточно надежной. Благодаря своим характеристикам инструмент экономичен, а владелец, при правильной эксплуатации, защищен от получения травм при работе. Штиль 180-й хороший вариант, для ценителей немецкого качества.

Стоит ли покупать подделку

Возможно единственное, что может быть глупее, чем покупка поддельной бензопилы Штиль, так это обращение с ним в ремонтную мастерскую. А ведь такой день явно наступит: задиры в цилиндре, идущие как обязательная опция, постоянно падающая мощность, не поддающаяся регулировке цепь…

Стоит ли покупать подделку, на которую нет запчастей? Стоит ли покупать подделку, доставая которую неуверен, заведется она на этот раз или нет? Стоит ли покупать подделку, чтобы уже совсем скоро идти и выбирать себе новую бензопилу?

Разумеется, в любом правиле есть исключения. Маленькая, но все, же есть вероятность, что непонятно где и кем произведенная пила прослужит длительное время.

О том, как отличить оригинальный Штиль 180 от китайской подделки, рассказывают в следующем видео:

Stihl 260 – надежность, доказанная опытом

Модель популярна у тех, кто часто занимается лесозаготовительными работами любой сложности, строительством из древесины, окультуриванием и прореживанием плотных зарослей различных растений, проходной вырубкой в небольших лесах.

Плюсы

Тормоз системы Тормоз QuickStop.
Легкая и безопасная антивибрационная конструкция.
Депрессионный клапан уменьшает силу и интенсивность нажатия на пусковую кнопку.
Точная дозировка масла.
Компенсатор регулирует все рабочие процессы в карбюраторе, что обеспечивает длительную работу без поломок и частого технического обслуживания.
Конструкция быстрого, простого и безопасного натяжения цепи.
Катализатор – устройство, снижающее уровень выхлопов на 80%.

Минусы

шумность в работе;
не укомплектована воздушным и HD2 фильтрами;
не встроена точная система подачи смазки.
приличная стоимость.

Описание пилы

Модель представляет собой бензиновую цепную пилу с поперечным расположением двигателя. Корпус инструмента изготовлен из легкого дюралюминиевого сплава. В месте, где размещен мотор, он имеет решетчатые вырезы. Это обеспечивает необходимый уровень охлаждения во время работы.

Удержание осуществляется с помощью двух ручек. Одна из них расположена сзади и также управляет уровнем подачи бензина в карбюратор. Вторая находится в нескольких сантиметрах от начала шины. Прямо перед ней расположена защитная рамка из металла.

Шину выпускают в двух вариантах: длиной 35 или 40 см. В комплект поставки также входит защитный чехол для него.

Общий вес инструмента с пустыми топливным и масляным баками составляет 4,2 кг, а со снятой шиной – 3,9 кг.

Рукоятка пуска находится в левой части корпуса. Чуть ниже нее расположена крышка топливного бака.

Конструкция предусматривает автоматическое торможение цепи после завершения работы. Это предупреждает возникновение травм во время использования инструмента.

При покупке на пилу действует двухлетняя гарантия от производителя.

Устройство бензопилы Штиль МС 180 – компоненты модели

Конструкцию бензопилы Stihl MS 180 довольно сложно назвать простой – это связано с особенностями работы данной модели. Устройство бензопилы Штиль 180 состоит из таких компонентов:

Направляющая шина Ematic;
Пильная цепь собственной разработки Oilomatic;
Фильтр воздушный;
Дроссельная заслонка;
Рычаг холодного и горячего запуска;
Рычаг управления;
Свеча зажигания;
Рукоятка с фирменной системой подавления вибрации,
Мощный двигатель с увеличенным рабочим ресурсом.

Производитель учел возможность регулярной эксплуатации бензопилы при низких температурах, результатом чего стало наличие фирменной системы для более плавного и быстро запуска мотора.

Причины разрыва пильной гарнитуры

Время от времени, в свое время работы бензопилой, гарнитура может порваться. Это явление не нередкое, однако происходит временами. Обстоятельств а возможно несколько, 1-ая и самая распространённая, это сильный износ. При работе, кромки трутся о шину, в итоге металл равномерно стирается и цепь, не выдерживая нагрузки, рвется.

Важно! Внедрение высококачественных адгезионных масел позволяет существенно продлить срок эксплуатации пильной гарнитуры. 2-ая причина, это несвоевременная подмена ведущей звездочки и пильной шины по другому их подмена раздельно

Согласно советам, которые дают отечественные изготовители, пильная гарнитура, шина и ведущая звездочка изготавливаются изменяться комплектом. Это предупредит износ, растяжение и разрывы по причине завышенных нагрузок

2-ая причина, это несвоевременная подмена ведущей звездочки и пильной шины по другому их подмена раздельно. Согласно советам, которые дают отечественные изготовители, пильная гарнитура, шина и ведущая звездочка изготавливаются изменяться комплектом. Это предупредит износ, растяжение и разрывы по причине завышенных нагрузок.

3-я, это брак при заточке особым заточным станком. Диск станка крутится с высочайшими оборотами что настроить глубину проточки некорректно иначе говоря по каким-то причинам возрастет рабочий ход станка, то толики секунды хватит для возможности надрезать края соединительной звенки. Если после заточки не проконтролировать её качество и наличие подрезанных звеньев

, то при работе под нагрузкой, резаная звенка может порваться.

4-ая и последняя, это недостаток клепок. Нередкой предпосылкой разрыва цепи является неверное её соединение иначе говоря повторное внедрение соединительных звеньев. Если у вас порвалась режущая гарнитура, то информация что же на самом деле как соединить цепь будет очень полезной.

Преимущества и недостатки STIL МS 180

На основе приведенных выше характеристик бензопилы бренда Штиль модели МC 180 можно выделить ее достоинства и недостатки. Из преимуществ стоит выделить:

Хоть недостатков значительно меньше, но они, все-таки имеются. Очень простой воздушный фильтр, представляющий собой пластину из обычного фетра. Ее часто приходится заменять. Дорогостоящие оригинальные запасные части и расходники. Для крупного ремонта может потребоваться значительная денежная сумма. Но этот минус нивелируется тем, что бензопила Shtil редко выходит из строя.

Основные неисправности Штиль 180 МC. Их устранение

Поговорим лишь о наиболее часто встречающихся данного инструмента.• Заливает свечу. В данном случае, неполадки возникли, скорей всего, в топливной системе. О том, что масла в смеси с бензином содержится не в нужной пропорции, свидетельствует мокрая свеча. Осмотрев изолятор свечи, можно также узнать качество смеси. О ее переобогащении либо обеднении, то есть о неправильном соотношении бензина и масла указывает, соответственно, копоть или чисто белый цвет. Для устранения этой неисправности необходимо снять с бензобака крышку, а затем провести регулировку подачи горючего. Факт нормального содержания масла в смеси с бензином, подтверждает появление на изоляторе налета коричневого цвета.• Цепь не смазывается. А это вызвано перебоями в работе системы смазки. Для проверки подачи в смазочное устройство масла, нужно: • демонтировать шину и запустить пилу; • повысить обороты; • проследить за точкой завершения масляной магистрали. В случае, когда масло продолжает течь, это означает, что для корректной смазки его объема просто не хватает. При отсутствии подачи необходимо, прежде всего, прочистить фильтр. Если эта процедура не поможет, бензопиле потребуется дальнейшая диагностика с последующим ремонтом.• Пила Штиль не запускается. Причина может крыться в поломке узла зажигания и запуска двигателя. В случае отсутствия отклонений величины зазора между такими компонентами конструкции, как маховик и модуль, нужно тоже проверить зазор, но уже свечи. При поступлении бензина в камеру сгорания и, если неисправности системы зажигания не будут выявлены, тогда вышел из строя карбюратор. Бывает, что пила запускается, но холостые обороты не поддерживаются. В таком случае нужно проверить: • работоспособности свечи, а также карбюратора: • качество бензина для бензопилы Штиль модели МS 180.

Бензопила Штиль 180 – неисправности и ремонт

В случае с бензопилой Stihl MS 180, неисправности и методы их устранения могут быть разными. Чтобы иметь возможность самостоятельно устранить поломки бензопилы Stihl MS 180, изучим самые распространенные причины поломок и методы их устранения своими силами.

Бензопила не заводится – причины и ремонт

Если вы заметили, что ваша пила перестала заводиться, то это может свидетельствовать о том, что моторное масло заливает свечу инструмента. Чтобы осмотреть свечу, нужно вытащить резиновый колпачок на корпусе и свечным ключом выкрутить деталь. Если вы увидели на свече большие пятна масла, значит, причина поломки кроется именно в этом.

Бензопила Stihl MS 180 глохнет на холостом ходу

Самой распространенной причиной этому служит неправильная регулировка карбюратора пилы. Если пила не держит холостые обороты, то потребуется заново настроить узел инструмента. Для этого возьмите регулировочный ключ из комплекта пилы и вставьте его в винт «+» на рукоятке инструмента. Во время этого медленно поворачивайте винт по часовой стрелке до тех пор, пока пила не начнет нормально работать.

Не поступает бензин – самостоятельное решение проблемы

Причина этому кроется в неисправности карбюратора. Чтобы выполнить ремонт узла, его потребуется демонтировать. Однако перед тем, как разобрать карбюратор на бензопиле Штиль 180, не забудьте отсоединить от него тягу дроссельной заслонки и провод зажигания. Дальнейшие действия выглядят следующим образом:

Устройство карбюратора крепится к конструкции пилы при помощи 4 винтов. Отверните их и, вытащите узел с бензопилы. Перед тем, как снять карбюратор, не забудьте надеть перчатки, чтобы не испачкать руки маслом;
Перед тем, как почистить карбюратор, потребуется нанести на его стенки бытовой обезжириватель. Подождите 5 минут и начните протирать стенки узла;

Снимите крышку стартера и выверните 4 винта;
Осмотрите детали, отвечающие за образование искры. Если они чистые, то убедитесь в правильно выставленном зазоре между магнитами и маховиком. Оптимальным будет считаться зазор в 0,4 мм.

Чтобы не прибегать к регулярному ремонту карбюратора, старайтесь применять качественное топливо и масло от проверенных производителей.

Бензопила плохо заводится – ищем причины

Если ваша пила не заводится на холодную, то первое, что нужно сделать – это осмотреть поршни инструмента. Поршневая группа пилы Stihl MS 180 отличается высокой надежностью, однако, вследствие нехватки моторного масла или механического удара может потребоваться немедленная замена поршня. Перед тем, как поменять поршневую, советуем изучить указанный алгоритм:

Снимите верхнюю крышку пилы и выкрутите свечу;
Снимите стопоры с амортизаторов, ведущую звездочку и стартер;
Далее снимается маховик, червячный привод и победитовая цепь;
Затем снимите катушку зажигания и глушитель;
В конце демонтируется поршневая группа бензопилы.

Не подается масло на цепь бензопилы

Если вы заметили данную неисправность, то, первое, что нужно сделать – это настроить подачу масла. Регулировка подачи масла на цепь выполняется следующим образом:

Найдите винт регулировки в нижней части бензопилы рядом со звездочкой;
Для увеличения подачи масла винт потребуется повернуть в сторону «+»;

Замена шнура стартера

Если вы слишком интенсивно дергаете за тросик, то, рано или поздно, вам придется его заменить. Сделать это достаточно просто. Для этого действуйте в таком порядке:

Открутите 4 винты, удерживающие маховик со шнуром;
Снимите крышку и вытащите порванный тросик;
Установите новый маховик с тросом и вкрутите винты обратно.

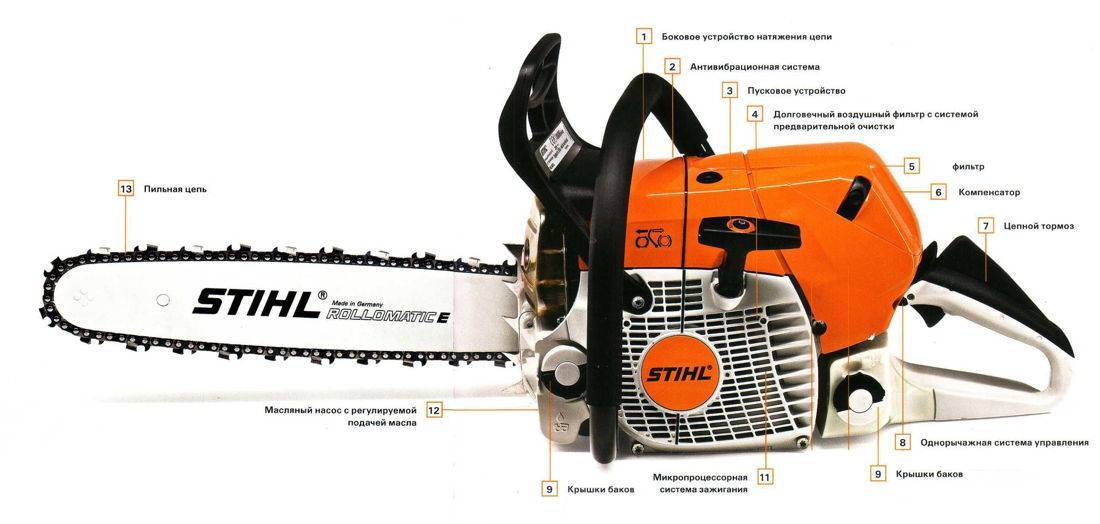

Устройство и схема

Схема бензопилы штиль 180 (как и бензопила stihl ms 660) достаточно непростая, и это обусловлено особенностями работы данного агрегата. Для того чтобы подробно ознакомиться со спецификой ее работы необходимо изучить инструкцию по эксплуатации бензопилы stihl ms 180.

Инструкция по рименению

Здесь имеется подборка схематического устройства бензопилы, указаны все нюансы относительно составляющих частей и реализации первого и последующего запуска. Чтобы держать устройство в достойном состоянии и быть уверенным в его работоспособности, необходимо знать основы его устройства и принцип деятельности. Также для более эффективной работы, необходима настройка карбюратора бензопилы.

Серийное оснащение продукции состоит из:

Направляющей шины типа Ematic;
Пильной цепочки Oilomatic;
Регулируемого масляного насоса, обеспечивающего равномерное распределение масла на всю цепь и гарантирующего отличную работу системы;
Карбюратор с особенным компенсатором STIHL, регулирующим оптимальную мощь двигателя;
Воздушный фильтр;
Рычаг запуска (холодного и горячего);
Управляющий рычаг;
Рукоятка с особо антивибрационной системой.

Шина бензопилы.

Для характеристики размеров шины используют три параметра: ее длина, ширина паза и шаг цепи, для в которой требуется как нефть предназначена. Чаще всего российского> автопрома указывают длину в дюймах. Чаще всего в нашей стране встречаем семь размеров шин от десять до двадцать два дюймов. Нередко продаются встречаются одну не ту же модель пилы, однако с разной длиной шины. Это нормально, если подобна нефти соответствует заявленным производителем размерам шин. Какое масло для бензопилы штиль нужно выбрать, масло stihl для смазки цепи 1. Это указано в паспорте пилы. Некоторые продавцы указывают размеры не в дюймах, в сантиметрах, считая, что так понятнее. Приводим таблицу соответствия между дюймами не сантиметрами.

Инструкция по эксплуатации

Паспортом бензиновой пилы “Штиль” МС-180 является инструкция по эксплуатации, где собрана полная информация о самом инструменте. Перед началом эксплуатации необходимо тщательно изучить руководство, чтобы избежать досадных неисправностей.

Предлагаем ознакомится с инструкцией бензопилы.

Устройство

Бензопила “Штиль” МС-180 состоит из: бензинового двигателя, карбюратора, кожуха, стартера, маховика, сцепления, клапана декомпрессии, масляного, топливного насоса и бака, свечи зажигания, пильной цепи, шины, звездочки, тормоза, воздушного фильтра, рычага переключения, пылеуловителя, глушителя, фиксаторов, колеса натяжения, упора зубчатого, винта регулировки, рукоятки.

Подготовка бензопилы Stihl к работе

К подготовке пилы следует подойти со всей ответственностью, так как от этого зависит ее срок эксплуатации в будущем, а также безопасность самого оператора. Рассмотрим правильный алгоритм действий при подготовке бензопилы к эксплуатации:

производится сборка бензопилы Stihl (согласно описаниям и схемам в руководстве);
надевается и закрепляется шина;
натягивается цепь;
правильно готовится топливная смесь: бензин разводится маслом в соотношении 50/1 (количество бензина АИ-92 5 л., специального масла Stihl для двухтактных двигателей 100 мл.);
топливная смесь заливается в бак;
масло для смазки цепи заливается в бак;
проверяется надежность натяжения крепежей;
согласно инструкции проводится запуск пилы;
проводится регулировка карбюратора на холостых оборотах соответствующим винтом (цепь не должна двигаться);
проверяется подача смазки на цепь.

Предлагаем посмотреть видео о том, как производится сборка бензопилы “Штиль”:

Про то, как завести бензопилу “Штиль” 180 расскажет наше видео:

Обкаточный период для бензопилы “Штиль”

В обычном понимании обкатка для пилы Stihl 180 не проводится. Она изначально готова к работе. Однако владельцу техники необходимо знать и понимать следующее:

Первые от 4 до 8 выпаленных полных баков с горючим работа бензиновой пилы должна выполняться в щадящем режиме не на всю мощность силовой установки с частыми перерывами для охлаждения инструмента.
Первые 60 минут работы бензопилы “Штиль” состоит из промежутков работы и отдыха: 2 мин. работы, 10 секунд — холостой ход, перерыв

Холостой ход более 10 секунд вредит свечам зажигания, оставляя на них нагар.
Очень важно правильно приготовить топливную смесь из высококачественных материалов (1/50, бензин АИ-92 и выше, масло Stihl для 2-х тактных моторов).

Техническое обслуживание

Перед эксплуатацией проверяется:

состояние цепи, заточка;
натяжка цепи;
затяжка крепежей;
заполнение топливного и масляного баков;
наличие смазки цепи;
холостой ход и т. д.

После распиловочных работ производится:

чистка бензопилы;
ослабляется натяжение цепи (обязательно);
заточка цепи (при необходимости);
состояние шины, ее износ;
обслуживание фильтра (по мере надобности).

Новоявленные владельцы часто теряются и ищут материалы о том, как правильно разобрать (собрать) бензопилу “Штиль” 180. Предлагаем посмотреть видео, где показано, как выполняется разборка и сборка бензопилы штиль 180:

Неисправности и ремонт

Неисправности бензопилы Stihl 180 и их устранение — еще одна проблема, волнующая владельцев инструмента.

Почему бензопила “Штиль” 180 не заводится:

отсутствует топливная смесь;
нет контакта на свече зажигания;
обрыв высоковольтного провода;
топливный насос не качает;
забились топливопроводы;
проблемы со свечей;
не отрегулировано зажигание;
заливает свечу.

Почему бензопила “Штиль” 180 не развивает нужное количество оборотов:

нагар на свече зажигания;
свеча износилась, необходима замена (через 100 часов работы);
карбюратор требует чистки.

Бензопила “Штиль” 180 глохнет на холостых оборотах:

не отрегулирован карбюратор;
засорился топливный или воздушный фильтр.

Предлагаем посмотреть видео о том, как проводится регулировка карбюратора бензопилы “Штиль” МС 180 своими руками:

Некоторые владельцы инструмента используют бензопилу Stihl МС 180 вместе с насадкой-болгаркой, это позволяет соорудить домашнюю пилораму и выполнять продольные распилы.

На видео показана насадка-болгарка для бензопилы “Штиль” MS-180:

Но даже без этой насадки некоторые умельцы нашли способ выполнить продольный распил обычной шиной с пильной цепью. Предлагаем посмотреть видео о самодельной пилораме из подручных материалов:
