Ремонтные работы стартера
Проблемы в работе стартера могут не обеспечивать запуск инструмента. То есть после того, как шнур будет натянут, бензопила не начинает работать.
Причинами неисправности является:
- поломка или трещина шкива;
- лопнувшая пружина;
- порыв запускающего троса.
Перед тем как произвести ремонт стартера, надо подготовить инструменты, с помощью которых производить работы:
- набор отверток или специальный инструмент, который прилагается производителем в комплекте с инструментом;
- веревка, которая будет использована как замена оборвавшемуся шнуру при необходимости.
Большое количество черного нагара на свече зажигания указывает о нарушениях в работе двигателя.
Прежде чем приступить непосредственно к ремонту стартера и выяснения причин неисправностей, необходимо его снять с корпуса инструмента. Для этого необходимо открутить несколько винтов, удерживающих боковую крышку, к которой прикреплен стартер. Это делается отверткой или специализированным инструментом.
После того как крышка откручена, ее переворачивают и осматривают. Далее откручивают винт, с помощью которого закреплен стартер. После этого демонтируют зажим и пружину для осуществления плавного запуска. Теперь для снятия оказывается доступным шкив, на который намотан шнур. После того как будет развязан узел на веревке, ее можно вытащить со шкива и заменить на новую. При условии, что потеря работоспособности стартера связана с обрывом, этого может быть достаточно для устранения поломки. Однако остальные части, которые составляют данный элемент бензопилы, следует тщательно осмотреть.
При осмотре составных частей стартера могут быть выявлены следующие неисправности:
Наиболее часто повреждение пружины плавного пуска происходит с того конца, где она видна при разборке корпуса.
- Шкив может быть поврежден. Возможно наличие трещин или разрывов, а также имеются повреждения на задней части. В результате этих проблем инструмент не может выполнять работы.
- Повреждение пружины плавного запуска. При этом может быть механически неисправна как сама пружина, так и иметься дефекты места ее крепления. Самым слабым местом данного элемента является именно крепежное место и кончик пружины, который в него вставляется.
При обнаружении неисправных или частично поврежденных деталей стартера они должны быть заменены новыми. При этом новые элементы должны соответствовать ремонтируемой модели пилы.
Шкив устанавливается поверх пружины. При этом необходимо проверить, насколько они сцепились между собой. В продолжение ремонта необходимо выполнить обмотку шкива. Это нужно сделать таким образом, чтобы при вращении он тянул шнур в стартер. Достаточно сделать 3-4 оборота, чтобы придать требуемое напряжение. Предварительно веревку продевают сквозь отверстие в крышке бензопилы.
Казалось бы, зачем бензопила дачнику, который занимается выращиванием овощей и фруктов, или владельцу загородного дома, имеющему небольшой садик и несколько клумб? Вопрос отпадает, когда возникает желание построить баньку, обновить теплицу, повалить старое дело или просто сделать скамейку для отдыха. К сожалению, любой механизм периодически нуждается в профилактике и смене запчастей, а для этого надо хорошо разбираться в устройстве изделия, к тому же ремонт бензопилы своими руками сэкономит время и деньги.
Вот как проводится диагностика системы смазки:
Очистка карбюратора
Для топлива очень требовательная бензопила «Партнер 350». Ремонт карбюратора выполняется, когда его сопла загрязнены. В этом случае необходимо проверить все внутренние механизмы. Когда происходит утечка топлива, на них должна быть оставлена следа. Если шланги в порядке, вам нужно осмотреть карбюратор напрямую. Для этого цилиндр сначала удаляется
Кроме того, важно вынуть кривошип, который находится рядом с муфтой
После этого можно будет посмотреть на карбюратор. Он состоит из нижнего блока, а также верхней части с системой зажигания. Чтобы отвинтить деталь, вы должны использовать клавиши. После отсоединения карбюратора необходимо проверить его основание. Если он не деформирован, то проблема лежит в системе зажигания. В частности, контакты могут выгорать. Отдельно они, к сожалению, не заменяются. В этом случае вам нужно купить новый карбюратор. Установить это будет довольно просто.
Ремонт сцепления: нюансы процесса
При самостоятельном обслуживании муфт сцепления необходимо знать, что:
- несколько пилы имеют шайбу, которая находится как между звездочкой и сцеплением, так и звездочкой и мотором. Учитывайте это при ремонте;
- спецпружина привода масляной помпы не должна повредиться в ходе разборки, а так же подлежит возврату на первоначальную позицию. В противном случае цепь будет недополучать смазку или вообще перестанет смазываться.
Инструмент, побывавший в ремонте, должен пройти проверку на предмет надежности болтовых стяжек, подачи смазки к цепи и исправности мотора (он должен плавно включаться и ровно работать). Лишь после этого его можно эксплуатировать.
https://youtube.com/watch?v=3NHDu644T1c
Барабан сцепления бензопилы является одним из самых распространенных расходных материалов в бензопиле, ведь именно он приводит в движение режущую цепь. Сами барабаны делятся на два вида – с приварной ведущей звездочкой и со сменным венцом, причем во втором случае изнашивается только сменный венец, сам барабан меняется гораздо реже.
Выполняя ремонт сцепления бензопилы, придерживаются правила – при полном износе двух цепей меняется шина, при износе двух шин меняется барабан сцепления. Уровень износа звездочки можно определить без специальных приспособлений, достаточно просто осмотреть ее – цепь, двигаясь на высоких оборотах, со временем протирает зубцы, по которым двигается. Если износ достаточно сильный, то замена барабана сцепления бензопилы неизбежна.
В статье пойдет речь о бензопиле Husqvarna 137. Замена барабана сцепления является несложной процедурой и проходит в несколько этапов.
Сначала нужно снять крышку шины и цепного тормоза. Для этого подойдет комбинированный ключ, входящий в комплектацию бензопилы.
Затем снимаем крышку воздушного фильтра, выкручиваем свечу зажигания, стопорим поршень бензопилы Husqvarna 137. Для этой процедуры рекомендуется использовать обычную веревку, так как при использовании металлического стопора есть риск пробить поршень.

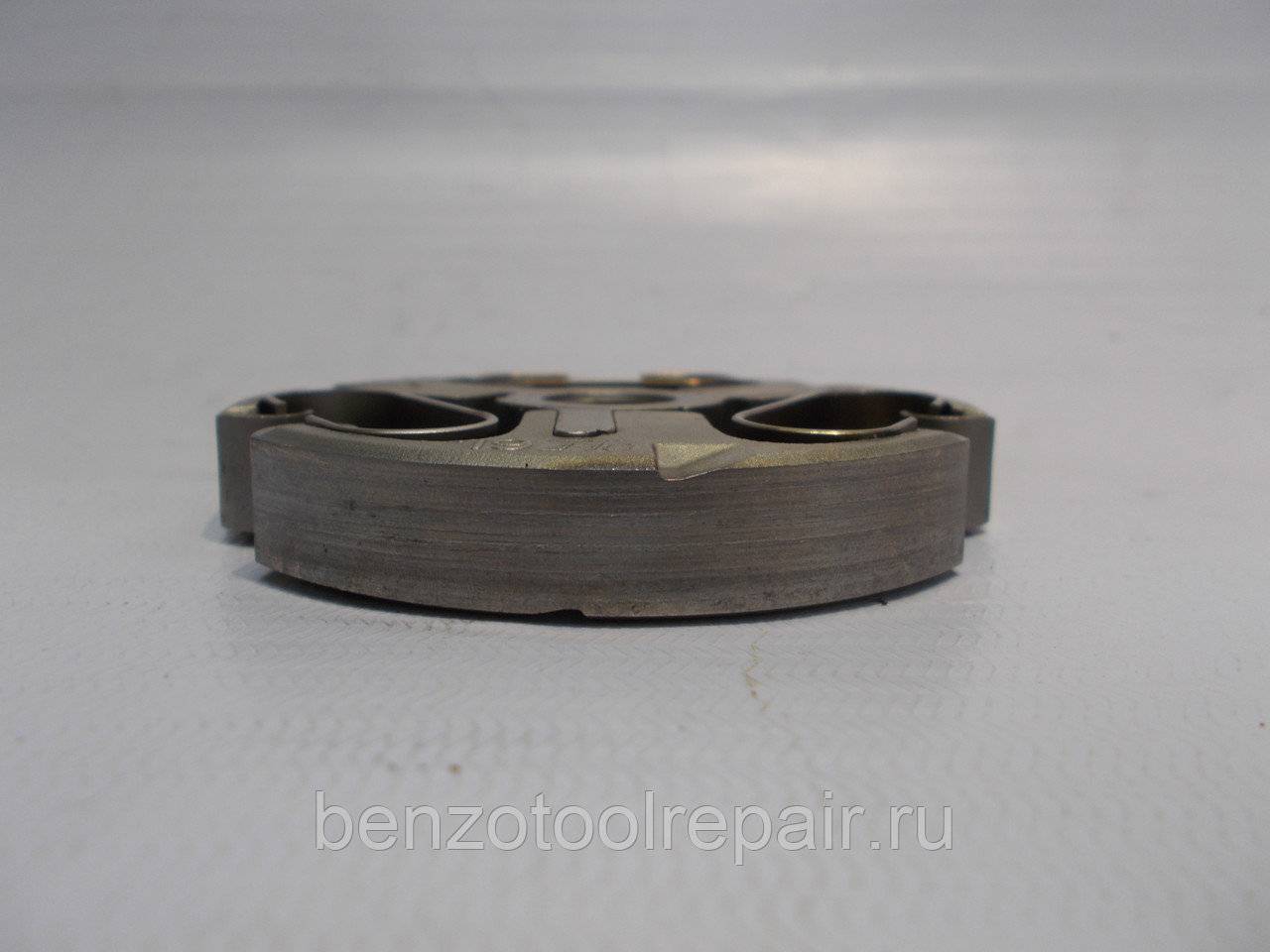

На самом диске сцепления указано направление для его снятия и два отверстия для съемника сцепления.
Выкручиваем сцепление по часовой стрелке и снимаем его. Под диском сцепления находится прижимная шайба, ее тоже нужно снять.
Под самим барабаном сцепления находится маслонасос с шайбой, на которую устанавливается новый барабан.
Сборка бензопилы происходит в обратном порядке за исключением затягивания диска сцепления. После накручивания сцепления на резьбу необходимо заново застопорить поршень во избежание деформации стартерной группы, которая находится по другую сторону коленвала.
Замена барабана сцепления бензопилы является неотъемлемой частью технического обслуживания, которая продлит жизнь всем элементам режущего оборудования. Установка на изношенный барабан новой режущей цепи уже через несколько секунд работы повлечет за собой растягивание цепи. В свою очередь, это приведет к небольшому увеличению шага цепи, повысит нагрузку на подшипник и звездочку на самой шине. Поэтому, решив сэкономить на своевременном сервисном обслуживании, то будьте готовы к тому, что через малый промежуток времени потребуются гораздо более серьезное вложения на покупку всех расходных материалов режущего оборудования.
26,808 просмотров всего, 1 просмотров сегодня
Как снять сцепление на бензопиле?
Для того чтобы снять сцепление с бензопилы, в первую очередь следует быть внимательным и осторожным, чтобы не повредить ничего лишнего.
Выполнять эту операцию следует по такому алгоритму:
- Снимите пильную шину и цепь. Для этого открутите ручной тормоз цепи, потянув ручку на себя. Затем демонтируйте шину, удалите загрязнения.
- Снимите кожухи с воздушного фильтра и сцепления.
- Заблокируйте коленвал. Это обязательная процедура для избегания его вращения во время работы. Для этого выкрутите свечу зажигания, зафиксируйте поршень в нижней «мертвой» точке и проденьте в свечное отверстие веревку.
- С помощью специального ключа снимите сцепление. Откручивать его нужно по часовой стрелке, поскольку у него обычно левая резьба.
- Заменяем поврежденные детали. Собрать сцепление бензопилы следует в обратном порядке, в котором проводился разбор.
Довольно часто замена цепной муфты, включая Champion 242, объясняется тем, что эта часть может лопнуть. И причина проста.
Все современные бензопилы оснащены цепным тормозным устройством, и в большинстве моделей он управляется с помощью ленты, расположенной на покрышке шины и цепи, окружающей барабан сцепления.
Если пользователь не отключает цепной тормоз во времени, а, наоборот, продолжает нажимать на спусковой крючок дроссельной заслонки, крышка шины и цепи будут таять, заставляя барабан сцепления лопнуть. В этом случае ремонт бензопилы неизбежен.Рассмотрим замену барабана сцепления на примере бензопилы Champion 242, которая полностью самоисполняется.Замена барабана сцепления выполняется в несколько этапов, мы рассмотрим каждый из них:
- Снимите крышку воздушного фильтра.
- Чтобы отвинтить гайки, удерживающие структуру муфты на коленчатом валу, необходимо остановить двигатель. Для этого снимите крышку с свечи, поверните ее и вставьте веревку в отверстие для свечи.
После этого плавно потяните ручку стартера, чтобы удалить оставшееся пространство в камере сгорания. Не рекомендуется использовать металлическую пробку, так как коленчатый вал можно проворачивать во время отвинчивания гайки.
В этом случае поршень возьмет веревку, и стопор сломает ее дно.
Советы: как снять звездочку с бензопилы
- Особенности барабана сцепления в бензопилах
- Метод проведения подмены барабана сцепления
Многие инструменты нуждаются в постоянной подмене расходных частей. Касается это и пил. 3 самостоятельная регулировка карбюратора карбюратор на бензопиле Partner 350. Как снять сцепление чтобы снять сцепление на бензопиле, с моей китайской.
Вот поэтому вопрос о том, как снять звездочку с бензопилы, которую еще нередко именуют диском сцепления либо центробежного механизма, очень животрепещущ у домашних мастеров.
В связи с этим нужно разглядеть, что именуется звездочкой и для каких целей она нужна.
Барабан сцепления, именуемый звездочкой, является неотъемлимой частью бензопилы.
Барабан, размещающийся в базе сцепления механизма, является неотъемлемой частью системы привода цепи. Как снять сцепление на бензопиле? Замена муфты своими руками и как собрать сцепление обратно — всё это читайте на нашем сайте! Эта деталь собственной формой припоминает звезду, за счет чего она и получила свое заглавие. Как снять сцепление на бензопиле: STIHL, Husqvarna.
Зависимо от вида бензопилы деталь может быть проф либо бытовой. Потому что проф пила употребляется более нередко, чем бытовая, то и ведущая звездочка просит постоянной подмены. У бензопил Husqvarna как снять сцепление чтобы снять сцепление на бензопиле.
Если гласить о бытовых инструментах, то тут все находится в зависимости от объема выполняемой работы и нагрузки, которая оказывается на цепь устройства.
В большинстве случаев требуют подмены звездочка, венец и подшипник пилы.
Обычно для того, чтобы снять звездочку с бензопилы, многие люди обращаются в спец сервисные центры, но если есть необходимость сберечь домашний бюджет, выполнить эту работу можно и без помощи других. Это мероприятие не выглядит сложным, но при этом требуется иметь все нужные детали и инструменты. Процесс подмены звездочки аналогичен для хоть какой модели устройства.
Как изменить звезду на Партнере?
Видео поможет вам сменить ведущий партнер бензопилы, мы покажем, как легко и быстро развязывать.
Механизм соединительной тяги довольно сложный — это бензопила «Partner 350». Его неисправности часто сопровождаются громкой работой двигателя. Также следует отметить, что когда кривошипный механизм ломается, карбюратор часто гаснет. В этом случае ремонт бензопилы «Партнер 350» своими руками более целесообразно начать с проверки модуля зажигания. Также необходимо будет полностью проверить сцепление. В частности, заслуживает внимания состояние центробежной муфты.
Чтобы проверить его, необходимо снять верхнюю крышку. Прямо сцепление в этой модели расположено вблизи карбюратора. Для достижения центробежной муфты в пиле маховик удаляется. Затем головка карбюратора отсоединяется
В этом случае важно не повредить топливную систему. Установленная центробежная муфта на болтах. Вы можете отключить эту часть с помощью ключа
Если трещины видны под цилиндром, то муфта должна быть изменена. Однако некоторые эксперты советуют не спешить. Если трещины неглубокие, вы можете попытаться немного намотать поверхность файлом
Вы можете отключить эту часть с помощью ключа. Если трещины видны под цилиндром, то муфта должна быть изменена. Однако некоторые эксперты советуют не спешить. Если трещины неглубокие, вы можете попытаться немного намотать поверхность файлом.
Как снять звездочку с бензопилы: самостоятельная замена
Сейчас фактически у каждого обитателя пригородного дома либо дачника есть своя бензопила. Без нее не обойдешься при постоянных деревозаготовительных, садовых и городских работах. Спрос на бензопилы не падает, а даже вырастает в связи с тем, что эти устройства не требуют огромных познаний и умений для работы. Единственное, что часто необходимо делать, так это создавать технические осмотры.
Как и в случае с хоть каким другим инвентарем, бензопилы требуют внимательного ухода за собой. Необходимо повсевременно инспектировать подачу масла на цепь, натяжение цепи, работу тормоза, системы зажигания и остального. К счастью, фактически любые неисправности можно решить в домашних критериях без помощи других.
Особенности барабана сцепления в бензопилах
Барабан, размещающийся в базе сцепления механизма, является неотъемлемой частью системы привода цепи. Эта деталь собственной формой припоминает звезду, за счет чего она и получила свое заглавие. Зависимо от вида бензопилы деталь может быть проф либо бытовой. Потому что проф пила употребляется более нередко, чем бытовая, то и ведущая звездочка просит постоянной подмены. Если гласить о бытовых инструментах, то тут все находится в зависимости от объема выполняемой работы и нагрузки, которая оказывается на цепь устройства.
В большинстве случаев требуют подмены звездочка, венец и подшипник пилы.
В любом случае основной предпосылкой для подмены звездочки является износ ее зубцов цепью. В этом случае, когда в устройстве установлен цельный барабан, поверхность цепи прорезает его практически вполне, что просит и полной подмены всей детали. Если же бензопила имеет барабан со сменным венцом, тут можно ограничиться только подменой венца.
READ Какая Должна Быть Натяжка Цепи На Бензопиле
Обычно для того, чтоб снять звездочку с бензопилы, многие люди обращаются в спец сервисные центры, но если есть необходимость сберечь домашний бюджет, выполнить эту работу можно и без помощи других. Данное мероприятие не смотрится сложным, но при всем этом требуется иметь все нужные детали и инструменты. Процесс подмены звездочки аналогичен для хоть какой модели устройства.
Диагностика неисправностей
Как ни крути, а поломки все равно встречаются. Но принципиально не просто отремонтировать устройство, а найти первопричину.
Более распространенные трудности:
- Подтекает масло из-за нарушения целостности масляного шланга либо его герметизации в местах крепления.
- Не поступает масло на цепь из-за забитости подающих каналов пылью и стружкой.
- Движок не заводится либо заводится и сходу глохнет из-за неотрегулированности/неисправности карбюратора, засоренности сопуна, воздушного фильтра, глушителя.
- Цепь клинит из-за изъянов ведущей звездочки.
- Движок забуханкаывается из-за нарушения работы карбюратора и большой подачи горючего.
Типы поломок сцепления
Типы неисправностей не зависят от модели бензопилы, так как строение и принцип работы сцепления одинаков почти на всех современных силовых агрегатах. Операторы бензопилы знают, что незначительная неполадка со стороны этого узла требует незамедлительных активных действий. Поломки неизбежны, так как сцепление сталкивается при не самой интенсивной эксплуатации инструмента с большой нагрузкой. Зачастую проблемы связаны с:
- износом узла в целом (может лопнуть пружина или механизм начнет пробуксовывать);
- повреждение пружины (цепь будет вращаться, двигатель работать, но нестабильно);
- на кулачке сцепления образовались сколы из-за большой нагрузки или перегрева (достаточно прислушаться к узлу во время его работы, на неисправность указывает посторонний шум).
Какой бы не была причина плохой работы муфты и смежных компонентов, вам нужно демонтировать сцепление, чтобы провести его ремонт
Обратите внимание на то, что ремонтные работы не всегда дают желаемый результат, поэтому иногда нужна замена сцепления на бензопиле. Все перечисленные манипуляции можно «провернуть» самостоятельно, не обращаясь за помощью к специалистам сервисных центров
Обязательно ознакомьтесь со статьей, где рассматривается правильный зазор на свече бензопилы и ее устройство.
Как снять сцепление на бензопиле?
Рассматривать инструкцию к такому типу работы для отдельно взятой модели не обязательно, ведь для всех используется одна универсальная, позволяющая провести демонтаж данного узла на современных бензоинструментах.
Если и есть какие-то отличительные нюансы, то они касаются отдельных деталей сцепления. Например, некоторые бренды создают в конструкции этого узла одну пружину с двумя секциями, что нужно учитывать при полной замене данного компонента (нужно заменять, когда пружина повреждена, за счет чего цепь будет вращаться, а двигатель продемонстрирует нестабильную работу).
Чтобы демонтировать сцепление, придерживаемся такого алгоритма действий.
- Демонтируем всю гарнитуру. Также снимаем колпачок, размещенный на воздушном фильтре и сцеплении.
- Вручную стопорим коленвал, чтобы он не вращался. Удобнее это делать, используя веревку, которую продевают сквозь свечное отверстие, одновременно удаляя саму свечу. Не забудьте, что для этого нужно надежно зафиксировать в одном положении поршень. Альтернативно удаляют стартерный колпачок и вворачивают пару болтов в роторный механизм системы зажигания.
- При помощи специального ключа, что обычно входит в комплектацию инструмента, откручиваем сцепление (откручивать нужно движениями против хода часовой стрелки). Не нужно бояться прикладывать усилия, обычно крепежные элементы данного узла на современных бензопилах прочные.
- Удаляем барабан и ведущую звезду.
После этого можно установить новые запчасти (которые нуждались в замене). Закручивая крепежные элементы, проделываем движения по ходу часовой стрелки. Не забудьте о коленвале, где размещен стартер. Его нужно стопорить.
При сборке, придерживаемся того же алгоритма действий, но в обратной последовательности.
Вкручивая узел вручную, для фиксации используйте ручку тормоза цепного элемент. Наклоните инструмент вперед, попробуйте завести его, снимите агрегат с тормоза.
Говоря о полной замене сцепления, не забывайте о том, что менять узел специалисты рекомендуют после двух замен направляющей. Учитывать нужно при обслуживании муфты и такие нюансы:
- на некоторых пилах есть шайба, расположенная в зазоре между сцеплением и звездочкой (мотором и звездочкой иногда), это нужно учитывать во время ремонтных работ;
- разбирая инструмент, демонтируя сцепление, старайтесь не повредить специальную пружину масляной помпы (привода этого узла), не пытайтесь поставить ее в первоначальное положение, иначе это вызовет причины с подачей смазочного материала.
Перед тем, как эксплуатировать пилу, на которой было отремонтировано сцепление, проверьте агрегат на исправность работы двигателя, надежность фиксации болтов, протестируйте смазочную систему.
Как снять сцепление на бензопиле. Устройство сцепления
Бензопила для хозяйственного мужчины – незаменимый инструмент, который приходит на помощь при выполнении лесозаготовочных работ разного объема, реализации строительных проектов из бруса, благоустройстве частных владений, сада, двора, на ферме.
Силовой агрегат состоит из нескольких важных узлов, среди которых и сцепление. Частенько инструмент может давать сбой из-за неисправной муфты сцепления бензопил. Это типичная поломка, с которой сталкиваются владельцы бензопилы, независимо от ее класса, мощности, модели и производителя. Чтобы починить муфту или хотя бы точно диагностировать причину поломки, операторам нужно знать, как открутить сцепление на бензопиле. Эти знания позволят не только проводить вынужденные ремонтные работы, но и плановую очистку, осмотр в профилактических целях. Не забывайте, что сцепление и его исправность влияют на продолжительную и эффективную работу инструмента.
Необходимый инструмент
Принципиальное устройство этого элемента на всех современных бензопилах одинаково. Однако техническое исполнение отличается, потому для разных брендов и моделей может потребоваться разный инструмент.
Для снятия сцепления на всех бензопилах требуется:
- Отвертка для снятия с вала стопорного кольца крышки с шестерней,
- В зависимости от модели, потребуется обычный гаечный ключ для откручивания самого центробежного механизма (барабана), или ключ с двумя шплинтами типа того, которым закручивают гайки на болгарке.
- Стопор требуется для того, чтобы зафиксировать вал маховика (коленвал), на котором закручен центробежный механизм.
Жесткий металл использовать нежелательно, он может повредить поршень. Слабые материалы типа пластика использовать также нельзя. Они могут сломаться, выкрошиться и попасть в окна цилиндра, полость карбюратора или картер. Тогда потребуется полная разборка двигателя, чтобы их оттуда извлечь, а это ненужные проблемы.
Нет съемника? Тогда используем веревку в качестве стопора
Самый распространенный вариант стопора – кусок веревки. Откручивают свечу, поршень подводят ближе к верхней мертвой точке (ВМТ), в свечное отверстие вставляют и уплотняют кусок веревки. Поршень мягко фиксируется, при этом вал, на котором закручена корзина муфты, не прокручивается, что позволяет раскрутить резьбовое соединение.
Так выглядит оригинальный стопор от компании Stihl, но с таким же успехом можно применять бесплатный вариант — веревку от стартера с узелками. Достаточно 1-2 узелка.
Муфта бензопилы
Сцепление устройства для обработки древесины является центробежным и срабатывает автоматически при изменении степени оборотов коленвала двигателя. Если обороты небольшие, то элементы механизма прижимаются к валу. Так вращательное движение не передается звездочке. С увеличением оборотов элементы расходятся и прижимаются к барабану, таким образом заставляя вращаться цепь.
Характерным свойством данного вида устройства является торможение при замедлении цепи. Так получается избежать некоторых поломок. Но все же эта система подвергается огромной нагрузке, поэтому необходимо систематически проводить профилактический осмотр и ремонт.
Как снять
Ведущая звездочка служит в то же время и барабаном. Одной из главных причин поломки этого блока является стачивание зубьев звездочки. В монолитном варианте барабана цепь может прорезать звездочку во время работы. Такой механизм требует замены. В случае, когда на барабане есть сменный венец, его нужно снять и заменить во время обслуживания. После этого барабан может функционировать дальше.
Когда возникает потребность в ремонте нужно обращаться за помощью в сервисный центр, где работают опытные специалисты. Но если такового нет поблизости возникает вопрос – как самостоятельно снять сцепление? Если имеется необходимый набор инструментов, можно без труда осуществить задуманное. Конечно, в моделях разных фирм есть некоторые различия, но схема разборки остается неизменной:
- Сначала снимается крышка тормоза цепи поворотом рычага. Слегка выкручиваются гайки, чтобы ослабить натяжение цепи. После ослабление можно полностью выкрутить гайки и снять крышку;
- Проводится разборка цепи и направляющей шины, а также очистка механизма от загрязнений;
- Свеча головки цилиндра выворачивается и фиксируется поршень. Чтобы это сделать коленвал следует вращать, пока выпускное отверстие не перекроется, а потом в цилиндр помещается отрезок веревки, чтобы застопорить поршень. После завершения работы веревка удаляется из механизма;
- Откручиваются гайки на сцеплении специальным ключом из комплекта. В данном механизме они сделаны с левой резьбой, и это нужно учитывать при демонтаже. После этого механизм разбирается, и все его детали осматриваются на предмет повреждений. Изношенные части нужно снять и заменить на новые.
После проведения ремонта и замены деталей, необходимо провести сборку в обратной последовательности. Более детально процесс разборки представлен на видео.
Чтобы самостоятельно произвести ремонт таких бензопил как Штиль, Хускварна, Партнер, Гудлак, необходимо знать некоторые особенности моделей. Например, на некоторых разновидностях пил установлена шайба (между чашкой ведущей звездочки и двигателем). Во время сборки ее нужно установить на прежнее место.
Если в модели предусмотрена специальная пружина, передающая вращение на привод насоса, то крайне важным является ее правильная установка после ремонта. В противном случае устройство может серьезно пострадать. После профилактических и ремонтных работ необходимо проверить, исправно ли работают механизмы.
