Как заправить пружину стартера бензопилы

Как починить стартер на бензопиле

Причиной неисправности системы запуска бензопилы могут быть:

1. Приводной шкив. Эта деталь подвергается высоким осевым и радиальным нагрузкам, поэтому перед началом работы рекомендуется осмотреть шкив на наличие повреждений и трещин на тыльной стороне корпуса. При необходимости отремонтировать деталь или заменить ее на новую.
2. Пружинный механизм. Если он потерял свои свойства или на нем есть трещины или прорывы, необходимо заменить этот элемент. Также рекомендуется осмотреть места крепления на наличие дефектов.
3. Веревка системы запуска. Следует осмотреть веревку на износ и наличие повреждений. При необходимости заменить деталь и установить ее на шкив.

Диагностика

Диагностика системы запуска инструмента проводится следующим образом:

1. Откручивают крепежные винты и снимают крышку.
2. Отворачивают винт, который прикрепляет механизм к защитной крышке.
3. Плавно запускают стартер, сняв с него пружину и зажимы.
4. Для осмотра на износ и наличие дефектов демонтируют катушку с тросом.
5. Проверяют топливную систему на наличие в ней воды. Если внутри системы есть вода, то топливную жидкость необходимо заменить.
6. Проводят осмотр силового агрегата на переполнение топливной жидкостью. В этом случае нужно выкрутить и высушить свечу зажигания, дернуть стартер, демонтировав воздушную заслонку.
7. Проверяют свечу зажигания на наличие искры.

Замена шнура

Для того чтобы сделать замену шнура, потребуются следующие инструменты:

• набор отверток;
• веревка.

Замена пускового шнура выполняется следующим образом:

1. Нужно открутить крепежные винты, которые удерживают боковую крышку, при помощи отвертки.
2. Затем демонтировать стартер с корпуса инструмента.
3. После этого необходимо повернуть крышку и провести осмотр.
4. Затем демонтировать зажим и пружину.
5. Следует развязать узел на веревке.
6. Нужно вытащить шкив, на который намотан шнур. Снять шнур и заменить его на новый.
7. Затем становить шкив на место и завязать веревку на узел. Установить зажим и пружину.
8. После этого закрутить крышку при помощи крепежных винтов.
9. В конце установить стартер на место и прикрутить крепежные винты.

Ремонт пружины

Порядок действий при ремонте пружины системы запуска:

1. Демонтировать стартер с корпуса инструмента.
2. Снять защитную крышку.
3. Намотать шнур с конца шкива, чтобы избежать прокручивания механизма.
4. Второй конец шнура продеть в отверстие защитной крышки.
5. Вытянуть шнур на 17-20 см, чтобы проверить проворачивание шкива пружинного механизма.
6. Проверить работу пружины после вытягивания и отпускания механизма.
7. Открутить с боковой части генератора круг шкива, убрав 3 крепежных болта.
8. Демонтировать шкив и шнур.
9. Проверить состояние деталей на износ и наличие повреждений и обрывов. Если обрыв пружины небольшой, то можно устранить дефект при помощи сварки.

Как поставить пружину

Для того чтобы установить новую пружину, необходимо выполнить следующие действия:

1. Аккуратно извлечь обойму механизма.
2. Провести осмотр внутренней части обоймы, в которой расположен пружинный механизм около С-образного элемента.
3. Зафиксировать и натянуть верхнюю часть пружины пальцем и оттянуть в сторону рукоятку механизма запуска.
4. Извлечь износившийся механизм и намотать новую пружину. Следует избегать перегибов и перекручиваний элемента.
5. Собрать новый пружинный механизм. Рекомендуется делать это медленно, чтобы механизм не размотался.
6. Заправить пружину и вставить ее в механизм стартера.
7. Аккуратно зафиксировать обойму.

Как отремонтировать стартер бензопилы своими руками

Ремонт стартера бензопилы Partner / Обрыв пускового шнура

Оборванный шнур

Представлен ремонт стартера бензопилы после обрыва пускового шнура. Без пускового шнура бензопила становится полностью нерабочей, другого способа запустить инструмент не существует. Ремонт расмотрен на примере бензопилы Partner P350S, хитрый надежный запуск этой пилы требует минимум 4-5 раз дернуть пусковой шнур, чтобы пила заработала, поэтому, наверное, и первая неисправность была в обрыве шнура. Шнур рвется не сразу, сначала обрывается защитный чулок нитей шнура и мешает запуску пилы. Лучше не дожидаться обрыва всех нитей и починить шнур заранее. Изобретать ничего не надо, ремонт не должен вызвать трудностей, но точное соблюдение условий сборки обязательно.  Пошагавая инструкция со схемой действий с фото и видео приведена ниже.

1. Откручиваем три винта крепления крышки стартера. Идущий в комплекте свечной ключ с прямой отверткой подойдет для этого процесса, но для ускорения работы лучше применить нормальный инструмент.

2. Снимаем стартер. Бензопила оборудована механизмом плавного пуска, он находится выше катушки со шнуром.

3. Откручиваем винт крепления механизма плавного пуска и катушки стартера

Осторожно не потеряйте шайбу!

Стартер снятОткручиваем винтВинт откручен

4. Извлекаем механизм плавного пуска.

5. Извлекаем катушку намотки шнура.

Механизм плавного пускаКатушка стартераКатушка снята

6. Готовим подходящий по диаметру шнур длиной 1,2-1,3 метра. Для ремонта использована капроновая бельевая веревка :).

7. Оплавляем концы веревки на огне, чтобы не распускалась.

8. Завязывам на одном конце сложный узел. Узел необходим большим по диаметру, но при установки на катушку не должен выступать наружу.

9. Заправляем шнур в отверстие катушки. Шнур не наматываем!

10. Вставляем катушку на место. Здесь может быть совершена ошибка при монтаже.  У катушки два шлица, в один из которых должен попасть зацеп спиральной пружины. Установите катушку так, чтобы она плотно встала на свое место, а зацеп попал в шлиц. Проверяется поворачиванием катушки по часовой стрелке с определением возникновения возвратного усилия.

Узел на шнуреШнур закрепленВыступ пружины

11. Устанавливаем механизм плавного пуска. Выступ механизма должен встать в выемку катушки.

12. Прикручиваем фиксирующий винт с шайбой.

13. Заправляем второй конец шнура в выпускное отверстие.

Установка механизма плавного пускаВинт прикрученШнур выпущен наружу

14. Заправляем шнур в пусковую ручку. Завязываем на конце веревки большой узел. При маленьком узле есть вероятность проскальзывания веревки и весь шнур замотается в стартер и чтобы его достать стартер надо будет опять снимать. Проверяем надежность узла. Смотри фото.

Шнур в ручке запускаФиксирующий узелРучка на шнуреЗакручиваем спираль

15. Самый важный момент! Выпускаем петлю шнура внутрь стартера и начинаем вращать механизм стартера по часовой стрелке не наматывая шнур! Для данной пилы надо сделать минимум пять оборотов. Фиксируем катушку рукой. Вягиваем петлю за ручку наружу. Придерживая шнур и механизм позволяем намотать шнур на катушку. Смотри видео.

16. Проверяем работу механизма.

17. Устанавливаем стартер на место и прикручиваем его тремя винтами. Ремонт произведен.

Обновленный стартер

Ремонт оборванного или поврежденного шнура при использовании пошаговой инструкции займет 15 минут, что значительно быстрее и дешевле, чем обращение в сервис центр.

Устройство стартера, принцип работы

Почти все производители при сборке бензопил используют стартер стандартной конструкции, который работает по простому принципу.

1. В небольшом пазе корпуса инструмента есть ручка, где расположен специальный шнур.
2. Когда оператор поднимает ручку и шнур – это влияет на барабан (происходит зацепление), расположенный в храповой системе (простой механизм, который одинаковый почти во всех моделях бензопил).
3. После зацепления барабана, последний начинает взаимодействовать со шпицами, которые прикреплены к валу.
4. Одновременно происходит вращение коленчатого вала, которое вызывает сжатие масляно-топливного микса, проходящего в зазоре между поршневым механизмом и цилиндром (его головкой).

Когда оператор опускает ручку, шпицы и храповой механизм прекращают контактировать и вал останавливается.

Когда мощность топливной воспламеняемой смеси улучшается (используется премиальная или предварительно проводится настройка топливной системы), это положительно сказывается на мощности бензопилы. Тогда запустить инструмент можно несколькими рывками шнурка стартерного механизма. Чтобы добиться максимального барабанного ускорения (возвратный механизм) производители используют специализированную возвратную пружину, изготовленную из высококачественного металла, с хорошей упругостью.

Чтобы облегчить запуск агрегата, лидеры бытовой техники используют:

• отдельную заслонку, за счет которой топливная смесь обогащается;
• интеграция клапана декомпрессии (автоматическая система), обеспечивающего снижение показателя давления в цилиндре инструмента;
• монтаж праймера, который подкачивает топливо до запуска двигателя;
• предварительное обогащение топливной смеси при помощи отдельной заслонки.

Все данные технологии упрощают легкий запуск стартерной системы, а также продлевают эксплуатацию данной детали, даже если бензопила активно используется оператором при низких температурах.

Для просмотра онлайн кликните на видео ⤵

Ремонт стартера Stihl MS 180 (полное) Подробнее

MS 180 Stihl Замена шнура стартера! Подробнее

Замена шнура(верёвки) стартера бензопилы STIHL ms 170/180 Подробнее

Как сделать стартер на бензопиле Stihl. Подробнее

Как намотать пружину или собрать стартер штиль 180 Подробнее

Ремонт стартера MS 180# Замена заводного шнура#Обзор Подробнее

Ремонт бензопилы. Замена шнура стартера бензопилы Штиль 180 Подробнее

Как самостоятельно заменить шнур стартера на бензопиле STIHL Подробнее

ремонт ручного стартера на бензопилу штиль ms 180 Подробнее

РЕМОНТ КАТУШКИ СТАРТЕРА Подробнее

Ремонт бензопилы штиль 180 своими руками. Замена шнура на стартере. Подробнее

Как правильно заводить Штиль 180 видео Подробнее

Ремонт стартера мотокосы, триммера Подробнее

Stihl ms 180 ремонт карбюратора Подробнее

Разборка бензопилы штиль 180 часть 1 Подробнее

STIHL.Сильная отдача при заводке бензопилы.Ранее зажигание и немного колхоза Подробнее

Как завести бензопилу, если сломался стартер Подробнее

РЕМОНТ СТАРТЕРА БЕНЗОПИЛЫ СВОИМИ РУКАМИ Подробнее

Ремонт стартера бензопилы своими руками Подробнее

Выбор производителя

Несомненно, европейские компании по производству бензопил являются лидерами на рынках в любой стране. Продукция отличается качеством, надежностью и долгими сроками службы. Однако и стоимость у нее выше средней.

Поэтому стоит обратить внимание на компании, выпускающие бюджетные варианты. Устройство бензопилы китайской сборки может быть ненамного хуже, а стоить дешевле

Если инструмент необходим для небольших работ в саду или на дачном участке, то не стоит приобретать дорогую и тяжелую профессиональную модель. Китайский вариант превосходно подойдет для домашних условий. Он намного легче в эксплуатации, не такой тяжелый, и стоимость гораздо дешевле, чем у европейских фирм.

Проблемы в системе зажигания

Если нет искры, как уже говорилось, следует тщательно проверить аккумулятор. Когда с ним все в порядке, обследуют контакты и качество изоляции. Во многих случаях отсутствие искр связано с засорением системы зажигания. Если там все чисто, смотрят на контакт, связывающий главный электрод и колпак свечки. А потом проверяют последовательно электроды, оценивая, есть ли между ними зазор.

Особый щуп позволит определить, соответствует ли этот зазор рекомендуемой величине

(0,8 мм). Снимают нагар, накопившийся на изоляторе и металлических деталях. Проверяют свечу, чтобы не было масляных пятен. Все они должны быть удалены. Вытаскивая стартерный трос, подсушивают цилиндр. Если все эти шаги не помогли, придется менять свечи.

Видео: Замена Шнура Стартера Бензопилы Stihl

Не запускается

Если бензопила не запускается, причиной воспламенения может быть блок двигателя и запуск двигателя. Если при измерении зазора между модулем и маховиком нет отклонений, проверьте свечу зажигания. Они вытаскивают его из вала и измеряют зазор. Если топливо поступает в камеру сгорания и система зажигания не ломается, карбюратор неисправен.

Не развивается вращение

Если файл не поддерживает режим ожидания, возможно, произошло следующее:

• засоренный фильтр;
• нарушение системы зажигания;
• карбюратор испортился;
• деформированные детали двигателя.

Для самостоятельного ремонта выполните следующие действия:

1. Промойте или замените топливный шланг.
2. Очистите фильтр.
3. Проверьте качество бензина и масла.
4. Проверьте карбюратор и свечи зажигания.

Когда бензопилы Stihl будут отремонтированы, они будут работать правильно.

Если пила не вращается, это может привести к:

• неисправный двигатель;
• износ цилиндров;
• выход из строя поршневых колец;
• поломка свечи зажигания;
• неисправность катушки;
• Винт дисбаланса карбюратора.

Если дефекты не обнаружены после испытаний, карбюратор проверяется.

Как разобрать, отремонтировать и собрать бензопилу Stihl

Чтобы восстановить устройство, вы должны сначала разобрать его. Снимите боковую крышку, пилу и шину. Затем очистите инструмент, продуйте его компрессором и почистите все узлы щеткой. Затем снимите ручку. Для этого снимите заглушки с амортизаторов с помощью отвертки. Амортизаторы и ручка затем снимаются.

Затем снимите стартер. Снимите крышку корпуса и выкрутите винты стартера. Удалить элемент. Затем они снимают маховик, отвинчивая гайку, которая его удерживает, отвинчивая гайку маховика. Поверните налево. Снять маховик. Сцепление, привод масляного насоса и карбюратор затем снимаются.

Снятие и разборка стартера, замена сломанных деталей

Чтобы произвести ремонт стартера триммера, понадобится его вначале разобрать, а потом собрать. Этот процесс не является особо сложным занятием. Для работы понадобится отвертка с наконечником нужной формы.

Разбор стартерного узла

Разбирают механизм запуска с целью установить новые детали вместо сломанных в следующей последовательности:

• раскручивают с помощью отвертки винт, фиксирующий шкив со стартерной крышкой;
• вынимают пружину и усики;
• снимают аккуратно шкив (нужно при этом отвернуть голову либо работать, одев предварительно очки и перчатки);
• определяют, почему механизм запуска сломался;
• если пружина разрушилась практически полностью, то ее заменяют;
• при выходе пружины из зацепа, ее устанавливают на первоначальное место, подогнув перед этим усики (на фотографиях показан процесс укладки);

после того, как пружинящую пластину установят внутрь паза, осторожно выполняют ее скручивание. Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть

Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку

Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть

Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку

Сборка стартера

Сборка стартерного узла осуществляется в ряд этапов:

катушку переворачивают, устанавливая ее так, чтобы пружинный загиб точно встал в паз корпуса, как на приведенном ниже фото;

• укладывают две шайбы, между которыми помещают пружинку;
• ставят на место чашку с усиками;
• закручивают винт (фотографии далее).

При проделывании изложенных манипуляций, необходимо обязательно подкладывать две шайбы. Если этого не сделать, то пружина со временем повредит пластиковую чашку, и при ее подтягивании начнется подклинивание. Из-за этого появляется чувство, как будто пружина слетела. Чтобы устранить такой недостаток, нужно установить данную деталь большей длины либо дополнительную шайбу.

Когда подобные запчасти отсутствуют, можно просто чуть-чуть открутить винт, и стартерный узел начнет работать без подклинивания. Но такой вариант является временным — лучше отремонтировать качественно как можно быстрее.

Натяжение пружины

После установки пружины следует ее натянуть. Для этого выполняют следующие действия:

• снимают со стартерного шнура ручку;
• затем веревку вставляют в катушечный паз;
• производят натяжку пружины, вращая катушку в направлении, противоположном ходу часовой стрелки (смотки);
• делают нужное число оборотов, указанное в инструкции по эксплуатации к используемой модели триммера и соответствующее длине применяемого шнура;
• в самом конце веревку продевают в предназначенное для этого отверстие, расположенное в крышке стартера;
• ставят ручку на место, фиксируя ее с помощью узла.

Если после ремонта пружина продолжает слетать, то избавиться от этого можно следующими способами:

• втиснуть подходящий по размеру кусочек пластинки в паз в месте расположения пружинного крючка;
• просверлить с двух сторон паза в катушке отверстия, в которые вставить зацеп пружины и зафиксировать его с помощью проволочки.

Замена порванного шнура

Порванную веревку заменяют в такой последовательности:

• старый шнур снимают;
• выбирают подходящую по размеру веревку (толщине и длине);
• продев ее через специальное отверстие, находящееся в катушке, завязывают узел;
• взводят пружину, производя требуемое число оборотов;
• закрепляют ручку.

Собрать стартер на триммере и намотать пружину несложно, только следует делать это внимательно и с осторожностью. Для разных моделей бензокос поломки запускающих механизмов одинаковые, поэтому они ремонтируются аналогичным образом

При этом имеются некоторые нюансы, связанные с их конструктивными особенностями.

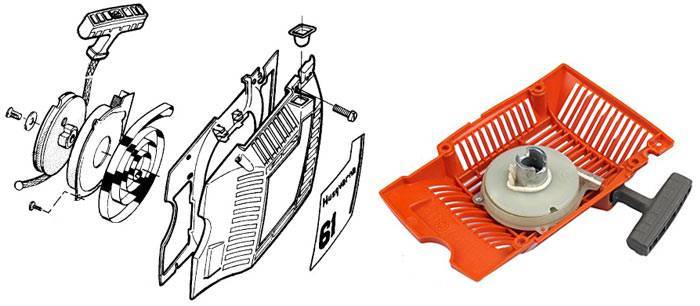

Устройство стартера бензопилы

Практически все ведущие производители бензопил комплектуют свои изделиями стартерами схожего принципа действия. Неслучайно в специализированных магазинах предлагаются универсальные конструкции стартеров, которые одинаково успешно подойдут как для бензопил Штиль, Хускварна, Макита, так и для китайских полуофициальных подделок под названные торговые марки. Некоторыми особенностями обладают лишь стартеры бензопил отечественного производства (Лесник, Урал и ряд других).

Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве между поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт между храповиком и шлицами теряется, и вал останавливается.

С увеличением объёма двигателя растёт и необходимое количество топливно-воздушной смеси, необходимой для её последующего воспламенения, поэтому количество рывков за пусковой тросик для пил большой мощности увеличивается. Поэтому с целью ускорения возврата барабана применяются заневоленные возвратные пружины, изготовленные из сталей с высокими упругими свойствами.

Облегчение запуска бензопилы реализуется следующими способами:

1. Предварительным обогащением рабочей смеси, для чего в конструкции карбюратора имеется специальная заслонка.
2. Установкой автоматического декомпрессионного клапана, обеспечивающего снижение рабочего давления в цилиндре бензопилы.
3. Установкой дополнительной пружины, которая в процессе перемещения тросика облегчает раскручивание коленчатого вала.
4. Наличием в конструкции некоторых бензопил (например, Partner серии S, Maxcut и др.) праймера – насоса, обеспечивающего предварительную подкачку топлива.

Устройство стартера бензопилы

Практически все ведущие производители бензопил комплектуют свои изделиями стартерами схожего принципа действия. Неслучайно в специализированных магазинах предлагаются универсальные конструкции стартеров, которые одинаково успешно подойдут как для бензопил Штиль, Хускварна, Макита, так и для китайских полуофициальных подделок под названные торговые марки. Некоторыми особенностями обладают лишь стартеры бензопил отечественного производства (Лесник, Урал и ряд других).

Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве между поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт между храповиком и шлицами теряется, и вал останавливается.

С увеличением объёма двигателя растёт и необходимое количество топливно-воздушной смеси, необходимой для её последующего воспламенения, поэтому количество рывков за пусковой тросик для пил большой мощности увеличивается. Поэтому с целью ускорения возврата барабана применяются заневоленные возвратные пружины, изготовленные из сталей с высокими упругими свойствами.

Облегчение запуска бензопилы реализуется следующими способами:

1. Предварительным обогащением рабочей смеси, для чего в конструкции карбюратора имеется специальная заслонка.
2. Установкой автоматического декомпрессионного клапана, обеспечивающего снижение рабочего давления в цилиндре бензопилы.
3. Установкой дополнительной пружины, которая в процессе перемещения тросика облегчает раскручивание коленчатого вала.
4. Наличием в конструкции некоторых бензопил (например, Partner серии S, Maxcut и др.) праймера – насоса, обеспечивающего предварительную подкачку топлива.

Это интересно: Неисправности бензопил и как отремонтировать шину своими руками (видео)

Устройство бензопилы – конструкция современного инструмента

Каждая бензопила состоит из ряда важных механизмов.

В их перечень входит:

• бензиновый 2-тактный мотор – состоит из цилиндро-поршневой группы, системы охлаждения, воздушного фильтра. В продаже также встречается четырехтактная бензопила. Она предназначена для выполнения сложных работ в строительстве, а также на заготовке леса. Нередко производители выпускают пилы с электрическими двигателями. Такой электроприбор хорошо подойдет для дома. Он не выбрасывает вредных отработанных газов, поэтому его можно использовать прямо в помещении;
• узел передачи вращательного момента от мотора на режущую цепь. Как правило, привод состоит из редуктора, направляющей звездочки;
• корпус – этот элемент служит для защиты внутренних элементов пилы от повреждений и пыли. Он может изготавливаться из многослойного пластика или алюминия. Внутри корпуса предусмотрен свободный доступ к топливному и масляному бакам, а также к фильтрам и другим часто заменяемым деталям. Это дает возможность выполнить ремонт инструмента и установить вместо неисправных новые запчасти;
• рабочие рукоятки – как правило, для их производства изготовители используют сталь или кованый металл. Рукоятки также покрываются прорезиненным покрытием, который препятствует скольжению рук оператора;
• пильная гарнитура – состоит из цепи и шины. Для натяжения цепи большинство производителей используют боковой винт – это дает возможность отрегулировать цепь, не используя инструменты. За смазку гарнитуры отвечает отдельный масляный насос.

В устройство каждой модели для сада или леса также входят органы управления. Они представлены рычагом газа, кнопкой регулировки положения дроссельной заслонки, включателем инерционного тормоза и кнопкой включения зажигания.

Как починить стартер на бензопиле

Причиной неисправности системы запуска бензопилы могут быть:

1. Приводной шкив. Эта деталь подвергается высоким осевым и радиальным нагрузкам, поэтому перед началом работы рекомендуется осмотреть шкив на наличие повреждений и трещин на тыльной стороне корпуса. При необходимости отремонтировать деталь или заменить ее на новую.
2. Пружинный механизм. Если он потерял свои свойства или на нем есть трещины или прорывы, необходимо заменить этот элемент. Также рекомендуется осмотреть места крепления на наличие дефектов.
3. Веревка системы запуска. Следует осмотреть веревку на износ и наличие повреждений. При необходимости заменить деталь и установить ее на шкив.

Диагностика

Диагностика системы запуска инструмента проводится следующим образом:

1. Откручивают крепежные винты и снимают крышку.
2. Отворачивают винт, который прикрепляет механизм к защитной крышке.
3. Плавно запускают стартер, сняв с него пружину и зажимы.
4. Для осмотра на износ и наличие дефектов демонтируют катушку с тросом.
5. Проверяют топливную систему на наличие в ней воды. Если внутри системы есть вода, то топливную жидкость необходимо заменить.
6. Проводят осмотр силового агрегата на переполнение топливной жидкостью. В этом случае нужно выкрутить и высушить свечу зажигания, дернуть стартер, демонтировав воздушную заслонку.
7. Проверяют свечу зажигания на наличие искры.

Замена шнура

Для того чтобы сделать замену шнура, потребуются следующие инструменты:

• набор отверток;
• веревка.

Замена пускового шнура выполняется следующим образом:

1. Нужно открутить крепежные винты, которые удерживают боковую крышку, при помощи отвертки.
2. Затем демонтировать стартер с корпуса инструмента.
3. После этого необходимо повернуть крышку и провести осмотр.
4. Затем демонтировать зажим и пружину.
5. Следует развязать узел на веревке.
6. Нужно вытащить шкив, на который намотан шнур. Снять шнур и заменить его на новый.
7. Затем становить шкив на место и завязать веревку на узел. Установить зажим и пружину.
8. После этого закрутить крышку при помощи крепежных винтов.
9. В конце установить стартер на место и прикрутить крепежные винты.

Ремонт пружины

Порядок действий при ремонте пружины системы запуска:

1. Демонтировать стартер с корпуса инструмента.
2. Снять защитную крышку.
3. Намотать шнур с конца шкива, чтобы избежать прокручивания механизма.
4. Второй конец шнура продеть в отверстие защитной крышки.
5. Вытянуть шнур на 17-20 см, чтобы проверить проворачивание шкива пружинного механизма.
6. Проверить работу пружины после вытягивания и отпускания механизма.
7. Открутить с боковой части генератора круг шкива, убрав 3 крепежных болта.
8. Демонтировать шкив и шнур.
9. Проверить состояние деталей на износ и наличие повреждений и обрывов. Если обрыв пружины небольшой, то можно устранить дефект при помощи сварки.

Как поставить пружину

Для того чтобы установить новую пружину, необходимо выполнить следующие действия:

1. Аккуратно извлечь обойму механизма.
2. Провести осмотр внутренней части обоймы, в которой расположен пружинный механизм около С-образного элемента.
3. Зафиксировать и натянуть верхнюю часть пружины пальцем и оттянуть в сторону рукоятку механизма запуска.
4. Извлечь износившийся механизм и намотать новую пружину. Следует избегать перегибов и перекручиваний элемента.
5. Собрать новый пружинный механизм. Рекомендуется делать это медленно, чтобы механизм не размотался.
6. Заправить пружину и вставить ее в механизм стартера.
7. Аккуратно зафиксировать обойму.

Устройство стартера бензопилы

Практически все ведущие производители бензопил комплектуют свои изделиями стартерами схожего принципа действия. Неслучайно в специализированных магазинах предлагаются универсальные конструкции стартеров, которые одинаково успешно подойдут как для бензопил Штиль, Хускварна, Макита, так и для китайских полуофициальных подделок под названные торговые марки. Некоторыми особенностями обладают лишь стартеры бензопил отечественного производства (Лесник, Урал и ряд других).

Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве между поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт между храповиком и шлицами теряется, и вал останавливается.

С увеличением объёма двигателя растёт и необходимое количество топливно-воздушной смеси, необходимой для её последующего воспламенения, поэтому количество рывков за пусковой тросик для пил большой мощности увеличивается. Поэтому с целью ускорения возврата барабана применяются заневоленные возвратные пружины, изготовленные из сталей с высокими упругими свойствами.

Облегчение запуска бензопилы реализуется следующими способами:

1. Предварительным обогащением рабочей смеси, для чего в конструкции карбюратора имеется специальная заслонка.
2. Установкой автоматического декомпрессионного клапана, обеспечивающего снижение рабочего давления в цилиндре бензопилы.
3. Установкой дополнительной пружины, которая в процессе перемещения тросика облегчает раскручивание коленчатого вала.
4. Наличием в конструкции некоторых бензопил (например, Partner серии S, Maxcut и др.) праймера – насоса, обеспечивающего предварительную подкачку топлива.

Для чего нужна первичная регулировка?

Первичная обкатка бензопилы: работа с тонким материалом

Большинство современных бензопил поступают в продажу отрегулированными. Тем не менее, качество заводских настроек не мешает проверить – в конце концов, работать с инструментом придётся именно вам.

При первом запуске бензопила должна работать в щадящем режиме. Поэтому на протяжении нескольких часов после старта рекомендуется не перегружать двигатель и выполнять резку только небольших веток и стволов толщиной до 10 см.

Подстраховаться от сбоев в работе карбюратора бензопилы помогут простые правила:

1. Всегда смешивайте бензин и масло в соответствии с цифрами, указанными производителем.
2. Не готовьте топливную смесь заранее – свойства бензина и масла в смешанном состоянии со временем теряются. Исключение составляет горючее для интенсивно используемого инструмента, однако и здесь не следует превышать примерно недельную норму.
3. Применяйте масло, предназначенное для двигателя вашей бензопилы. Топливная смесь с ненормативным составом выведет его из строя всерьёз и надолго.
4. При приготовлении топливной смеси учитывайте влияние на её составляющие климатических условий.

Бензопила должна правильно стартовать, обеспечивать стабильную скорость вращения звёздочки и плавность прироста/спада мощности. При работе двигателя не должно быть посторонних стуков, хлопков и шумов.

Профессиональная ручная бензопила в работе

Главное при первичной обкатке инструмента проследить за тем, чтобы расход топлива соответствовал используемой мощности, т.е. на практике пила не должна гаснуть, «чихать», дымить и работать рывками.

Ремонт бензопилы: замена пружины стартера

Ремонт бензопил своими руками – подмена пружины ручного стартера.

• набор отверток или специальный инструмент, который прилагается производителем в комплекте с инструментом;
• веревка, которая будет использована как замена оборвавшемуся шнуру при необходимости.

Большое количество черного нагара на свече зажигания указывает о нарушениях в работе двигателя.

Прежде чем приступить непосредственно к ремонту стартера и выяснения причин неисправностей, необходимо его снять с корпуса инструмента. Для этого необходимо открутить несколько винтов, удерживающих боковую крышку, к которой прикреплен стартер. Это делается отверткой или специализированным инструментом.

После того как крышка откручена, ее переворачивают и осматривают. Ремонт стартера бензопилы как сделать вешалку в гардероб из труб и соединителей. Далее откручивают винт, с помощью которого закреплен стартер. После этого демонтируют зажим и пружину для осуществления плавного запуска. Теперь для снятия оказывается доступным шкив, на который намотан шнур. После того как будет развязан узел на веревке, ее можно вытащить со шкива и заменить на новую. При условии, что потеря работоспособности стартера связана с обрывом, этого может быть достаточно для устранения поломки. Однако остальные части, которые составляют данный элемент бензопилы, следует тщательно осмотреть.

При осмотре составных частей стартера могут быть выявлены следующие неисправности:

Читайте так же

Наиболее часто повреждение пружины плавного пуска происходит с того конца, где она видна при разборке корпуса.

1. Шкив может быть поврежден. Для замены стартера достаточно установить его стартера для бензопилы пружину нового. Возможно наличие трещин или разрывов, а также имеются повреждения на задней части. В результате этих проблем инструмент не может выполнять работы.
2. Повреждение пружины плавного запуска. При этом может быть механически неисправна как сама пружина, так и иметься дефекты места ее крепления. Самым слабым местом данного элемента является именно крепежное место и кончик пружины, который в него вставляется.

При обнаружении неисправных или частично поврежденных деталей стартера они должны быть заменены новыми. При этом новые элементы должны соответствовать ремонтируемой модели пилы.

После окончания ремонта требуется правильно собрать стартер.

Шкив устанавливается поверх пружины. Устройство стартёра для бензопилы, варианты поломок и ремонт своими руками, обзор как поставить пружину на стартер бензопилы — всё это. При этом необходимо проверить, насколько они сцепились между собой. В продолжение ремонта необходимо выполнить обмотку шкива. Это нужно сделать таким образом, чтобы при вращении он тянул шнур в стартер. Достаточно сделать 3-4 оборота, чтобы придать требуемое напряжение. Предварительно веревку продевают сквозь отверстие в крышке бензопилы.

Как собрать стартер на бензопиле?

После замены неисправных элементов стартера приходит очередь его обратной сборки. При этом нужно соблюдать максимальную точность, так как малейшее несоответствие может привести к поломке пускового механизма. Сборка узла должна выполняться в такой последовательности:

1. Штатный тросик потребуется заправить в заводское отверстие катушки. Шнур, при этом, наматывать не нужно;
2. Далее потребуется вставить катушку на ее базовое место. На этом этапе многие новички допускают типичную ошибку. На поверхности катушки есть 2 шлица. В один из них должен попасть штатный зацеп спиральной пружины. Для этого катушку потребуется установить таким образом, чтобы она плотно встала на свое изначальное место, а имеющийся зацеп попал точно в шлиц. Правильность монтажа нужно проверить путем прокручивания катушки по ходу стрелки часов до появления сопротивления;
3. Затем нужно установить устройство облегченного запуска бензопилы. При этом выступ последнего должен расположиться в выемке установленной катушки;
4. После этого потребуется винт и шайбу для фиксации устройства;
5. Далее второй конец шнура нужно заправить в специальное выпускное отверстие;
6. На следующем этапе потребуется заправить тросик в пусковую рукоятку. С этой целью на конце шнура потребуется завязать узел среднего размера. Если он будет слишком малым, то тросик будет проскальзывать, из-за чего быстро намотается на барабан пускового механизма;
7. Затем потребуется выпустить петлю внутрь стартера. Сразу после этого следует начать вращение пускового механизма по ходу стрелки часов. При этом шнур наматывать не нужно. Далее катушку потребуется зафиксировать рукой, и вытянуть петлю за ручку наружу;
8. После этого нужно проверить работу пускового механизма;
9. Если узел работает исправно, останется установить его на инструмент, и прикрепить тремя винтами.

Ремонт стартера – процедура не сложная, если придерживаться правильного порядка действий. Как правило, замена шнура стартера отнимет не более 20 минут. Главное – правильно расположить шкив и барабан по отношению друг к другу. В противном случае пусковой механизм работать не будет.
