Содержание руководства по эксплуатации
Прилагаемая инструкция содержит сведения об особенностях работы и регламентного обслуживания бензопилы, рекомендации по ассортименту расходных материалов и устранению возможных отказов и неисправностей.
В частности, если мотор не заводится, не развивает полной мощности или произвольно выключается, следует убедиться в исправности свечи зажигания и отсутствии воды в карбюраторе. Причиной плохой работы силового агрегата может быть забитый воздухоочиститель или низкое качество залитого топлива.
В любом случае, самостоятельный ремонт с разборкой двигателя или других систем и узлов бензопилы должен выполняться только при наличии определенной квалификации.
Инструкция по заправке топлива в бензопилу
Зная соотношения приготовления бензо-масляной смеси, можно приступать к ее заправке. Инструкция по заправке имеет следующий вид:
- Для начала нужно приготовить смесь. Соединив два основных компонента, следует тщательно их размешать
- Инструмент расположить на чистой и ровной поверхности. Перед тем, как откручивать крышку бензобака, требуется очистить или продуть опилки, пыль и загрязнения
- Горловина бака должна смотреть вверх
- Установить в горловину маленькую лейку, после чего заливать топливо
- Контролируйте процесс заправки, так как объем бака небольшой, поэтому он быстро заполняется
- Заливать не до полного максимума, так как при закрытии крышки бака остатки топлива выплеснутся наружу
- После того, как топливо будет залито в бак, сразу же нужно доливать смазку для цепи
- Расход топлива и смазки цепи приблизительно одинаково, поэтому и заправлять оба бака необходимо одновременно
- После заправки можно приступать к запуску мотора
Заводить мотор лучше не на том месте, где осуществлялась заправка, а переместиться на расстояние 2-3 м. Инструмент готов к работе, и можно приступать к его запуску. Как запускается двигатель бензопилы, можно прочесть в этом материале (ссылка).
https://youtube.com/watch?v=4BOlKngq4MU%3F

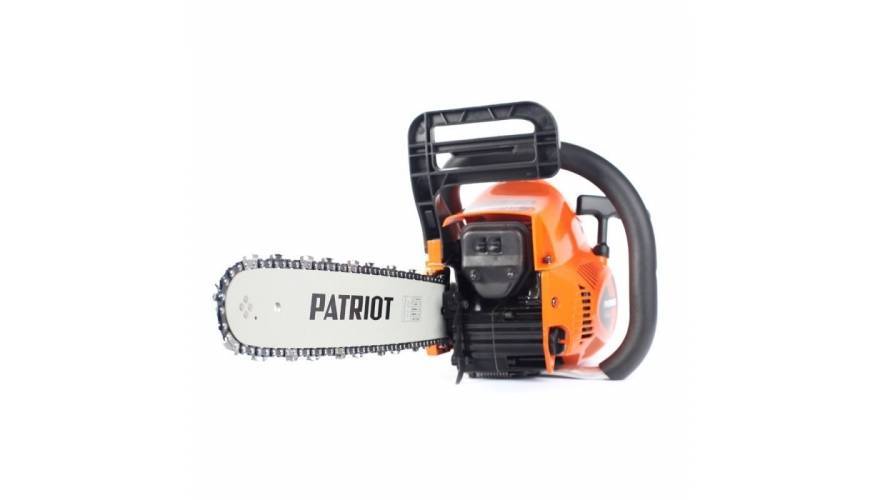

Характеристики Patriot PT 3816 и её описание
В маркировке указано число 3816, оно означает, что на бензопиле установлен двигатель объемом 38 см 3 , а длина шины в стандартной комплектации 16 дюймов (40 см).
Такого объема достаточно чтобы выдавать мощность в две лошадиные силы, что в совокупности с 12000 оборотов дает неплохие показатели производительности. На Патриот 3816 установлен карбюратор с возможностью регулировки качества смеси и неплохой воздушный фильтр, который при необходимости можно промывать в мыльной воде и с ним ничего не случится.
Ширина паза для установки цепи 1.3 миллиметра, цепь и ведущая звездочка имеет шаг 3/8 дюйма, длина цепи 57 звеньев.
При необходимости, на бензопилу можно установить другую шину, цепь и ведущую звездочку, конструкция Патриот 3816 это позволяет.
Корпус выполнен из пластика, детали хоть и неплохо подогнаны, но имеют зазоры, которые сразу бросаются в глаза. Качество пластика гораздо ниже, чем на бензопилах Штиль или Хускварна. При работе бензопилой ощущается сильная вибрация, причина в амортизаторах, которые изготовлены из жесткой стали и не справляются с возложенными на них функциями.
Амортизаторы данной бензопилы выполнены из стали низкого качества и быстро ломаются, поэтому при активном использовании Патриот 3816, необходимо иметь в запасе хотя бы один запасной амортизатор.
Для удобства оператора, винт регулировки натяжения цепи вынесен на боковую крышку, что действительно очень удобно и безопасно, т. к. вероятность порезов о зубья цепи при её натяжении исключена.
Стартер данной модели оснащен дополнительной пружиной, которая снижает усилие необходимое для того, чтобы провернуть коленчатый вал двигателя и запустить двигатель.
Неисправность карбюратора
Если все, описанные выше, действия не привели к успеху, возможно причина неработоспособности бензопилы кроется в неисправности карбюратора. В этом случае производится его проверка и регулировка. Однако если у вас нет опыта выполнения подобных работ, то следует найти через друзей или по объявлению специалиста, который знает, как это делается. В противном случае вы рискуете остаться без пилы. Карбюратор – это устройство, состоящее из множества деталей очень маленького размера, которые при неумелой разборке могут просто выпасть и потеряться. Видео, как делать ремонт карбюратора бензопилы Stihl MS 250, представлено ниже (для воспроизведения нажмите треугольник):
Соотношение бензина и масла для бензопил
Пропорции масла и бензина для заправки двухтактных двигателей бензопил разных марок составляет 40 к 1 или 50 к 1. Такое соотношение является стандартным, которым пользуются не только новички, но и опытные пильщики. Именно такое соотношение для приготовления топливной смеси является близким к идеальному, и обеспечивает смазку трущихся деталей кривошипно-шатунного механизма и поршня.
Сколько же масла нужно лить в бензин в миллилитрах? В расчете на мл пропорции масла и бензина 1 к 50 составляет 20 мл на 1 литр. Чтобы приготовить правильную смесь, следует набрать в пластиковую бутылку 1 литр бензина, и развести его с 20 мл масла. Чтобы правильно отмерить, сколько лить масла, следует взять специальную мерную емкость, и наполнить ее до соответствующей отметки. Если сразу планируется приготовить 2 литры топлива, то на это количество бензина нужно добавить 40 мл смазывающего материала.
Имеются и другие соотношения, которые предлагают разные производители. Эти значения соотношений отличаются незначительно, но если вы вычитали в паспорте к инструменту другие значения, то требуется именно их и придерживаться. Значение 1 к 50 или 40 являются стандартизированными. Заливать на 1 литр горючего 15 мл масла нужно в летнее время, а зимой доливать не меньше 20-25 мл. Зная рецепт приготовления смеси, следует разобраться еще в вопросе, какой бензин заливать в бензопилу?
https://youtube.com/watch?v=PL_jts3RU7k%3F
Немного о всемирно известном производителе – Патриот
Только представьте себе, свою деятельность данный производитель начинал посредством создания маленького центра сервисного обслуживания, который располагался в штате Массачусетс. И всего лишь за какие-то тридцать лет это небольшое предприятие поднялось до мировых высот.
Естественно компании пришлось столкнуться с ребредингом, изменениями функционального характера, а также корректировке на протяжении этих лет подвергались и дизайнерские аспекты, но, тем не менее, этот производитель все же сумел предоставить миру свою собственную и уникальную продукцию.
На сегодняшний день строительные и садовые электроинструменты компании «Патриот» выпускаются посредством деятельности заводов, которые находятся в разных уголках мира, среди которых такие страны как: Россия, Китай, Италия, США и Корея.
Продукция этого производителя пользуется огромнейшей популярностью, и это не удивительно, так как его отличительными чертами являются как безоговорочное высокого уровня качество продукции, а также стабильная и оптимальная ценовая политика на продукцию. К тому же нельзя не отметить тот факт, что вся техника выпускаемая компанией обладает сертификатом безопасности и отвечает всем нормативам мировой оценки.
Войти
Уже зарегистрированы? Войдите здесь.
- Войти через Microsoft
- Войти через Facebook
- Войти через Twitter
- Войти через LinkedIn
- Войти через Вконтакте
Похожие публикации
А сколько нужно на самом деле Нм ? Необходимое теоретическое отступление.
Из сопроматаM(крутящий момент) = τ (напряжение в стержне) * W (полярный момент сечения, равный Π*D3/16)
Класс прочности болта *.* означает следующее: 1 цифра – 1/100 номинальной величины предела прочности, в МПа 2 цифра – отношение предела текучести к пределу прочности Т.е болт класса прочности 6.8 имеет предел прочности 600 МПа, а предел текучести 600*0,8=480 МПа Подтверждением полученных цифр является проведенный в учебном центре опыт: Болт М6 прочностью 8,8 начинает «плыть» (возникают необратимые пластические деформации) при 17 Нм, а при достижении крутящего момента в 23 Нм происходит разрушение. Произведём подобный расчет для шурупов и саморезов: Для расчёта взят полный диаметр, минимальное сечение гораздо меньше! Вывод: Для использования самого популярного крепежа со шлицами Ph2 и Pz2требуется инструмент с крутящим моментом не выше 6 Нм для диаметра 4,2-4,5 мм, в редких случаях до 10 Нм для крепежа диаметром 5,0 мм. Превышение указанных моментов ведет к повреждению крепежа и отверточной насадки (биты). 13 саморезов Ø4,5 х70 мм закручены в «пирог» толщиной 121 мм Момента в 3,0 Нм, развиваемого отверткой Makita DF010DSE,достаточно для уверенного заворачивания самореза Ø4,5 х70 мм на всю длину. Если для предотвращения разрушения шурупов и саморезов нужен крутящий момент 2-3Нм, редко 5-6Нм, и в исключительных случаях до 10Нм, то за чем на шуруповерте момент в 20,30,50Нм? А что ещё умеет дрель-шуруповёрт ? Если дрель–значит сверлить! А какой крутящий момент нужен для сверления? Теоретическое отступление №2. Рассмотрим сверление стали, как самое тяжелое по нагрузке сверление металла. Крутящий момент рассчитывается по формуле Mкр=10CMDqSyKp, где D-диаметр сверла, S-подача, остальные знаки– поправочные коэффициенты. Для стали сδ=750МПа: CM=0,0345,q=2,0,y=0,8,Kp=1,0 Скорость сверления принимаем равной 20-25 м/мин (с охлаждением спреем), соответствующие обороты заносим в 4-тый столбец. Крутящий момент, скорость вращения и мощность на валу являются связанными величинами. Величину необходимой мощности на валу заносим в 5 -тый столбец. Смотрим на цифры: Для сверления отверстия Ø10-13 мм требуется крутящий момент 8-15 Нм. При рекомендуемой скорости сверления 720 -550 об/мин для этого нужна мощность от 570 до 850 Вт. А какова мощность аккумуляторной дрели ?
В обычном сверлильном патроне не зря 3 отверстия: Для надежной фиксации патрон должен быть поочередно затянут через все 3 положения ключа. В патроне, затянутом через одно отверстие, сверло Ø10 мм проворачивается при крутящем моменте в 13,5 Нм, а через 3 отверстия (как положено) при 23 Нм. А к сверлу Ø13 мм при сверлении стали нужно передать крутящий момент
15 Нм. Т.е. при затянутом через одно отверстие патроне сверло будет проворачиваться! Мощность аккумуляторной дрели(потребляемая) = Напряжение аккумулятора*потребляемый ток Потребляемый ток для мощных моделей составляет 20-25 Ампер Таким образом, мощность для аккумуляторного инструмента будет составлять: Для 12 Вольт: 240–300Вт 14,4 Вольт: 290–360Вт 18 Вольт: 360–430Вт Крутящий момент для самой мощной(18вольт) дрели будет составлять: на скорости 1500-1700об/мин: 2-3Нм на скорости 300-400об/мин: 8-14Нм сверление стали сверлом до Ø7мм сверление стали сверлом Ø10-13мм Это величины крутящего момента при максимальной мощности.(в режиме сверления) При перегрузке двигателя при заворачивании жесткого крепежа(на пример болтов) величина крутящего момента достигает 30-40Нм. Именно эти величины указываются в характеристиках как максимальный мягкий/жесткий момент.Практического значения они не имеют! Если при работе инструментом требуется крутящий момент больших значений – значит нужен специализированный инструмент конкретно под эту работу. Резюме: Обычному пользователю достаточно иметь в аккумуляторной дрели/шуруповерте крутящий момент 3-6Нм, регулируемый трещеткой, для работы со стандартным крепежом с головкой размером до Ph/Pz2, и до 10Нм для Ph/Pz3. Для сверления стали, пластмассы, дерева сверлами диаметром до 10мм достаточно крутящего момента в 10-12Нм. Крутящий момент более 15Нм требует применения специализированного инструмента и не должен входить в сферу применения универсальной дрели-шуруповерта.
Применение
Характеристики пилы Патриот делают её универсальным инструментом для владения в частных руках. Её не очень высокая стоимость вкупе с достаточно высоким уровнем надёжности и эргономики позволяют приобретать её как инструмент в семью, на случай, если нужно рубить баню, поставить забор или поменять обрешётку на крыше. Поскольку на приусадебном участке нет таких объёмов строительства, как в коммерции, в перерывах пила может служить для ухода за садом — со спилом веток, окультуриванием и кронированием она справляется на ура. Пригодится она также и обладателям печного отопления, ведь брёвна для распила в основном привозят не очень большого диаметра. Что же касается спила деревьев, то эпизодическая функция на участке также не вызовет проблем. Но о постоянной валке, например, о заработке с помощью этой пилы вряд ли стоит вести речь — слишком низок моторесурс, хотя свою стоимость пила отобьёт и даже позволит выйти в ощутимый плюс.
Осторожно — фальсификат!
Мелкие частные компании из Китая и других азиатских стран специализируются на производстве моторных масел, которые по меньшей стоимости реализуются на рынках под торговой маркой ведущих производителей.
- Характеристики поддельной продукции на порядок ниже фирменных оригиналов. Постоянное применение фальсификата отрицательно сказывается на работе бензопилы и долговечности ее эксплуатации.
- Определить статус и качество масла может только опытный специалист, поэтому избежать возможных рисков можно, покупая расходные комплектующие в сети фирменных и лицензированных торговых точках.
- Применение некондиционных смазочных материалов для сервисных специалистов является законным основанием для лишения владельца неисправной пилы гарантийных ремонтно-восстановительных обязательств.
Какой бензин заливать в бензопилу
Выясним, какое горючее рекомендуется использовать для данного типа устройств. Так как на бензопилах стоит 2т (двухтактный) мотор, и на нем нельзя поставить масляный насос, то чистый бензин для пилы использовать запрещено. В пилы заливают топливную смесь из горючего и масла. Нормы для заправки бензопилы разных моделей регламентирует производитель.
Рассмотрим, какой бензин лить в бензопилу советуют специалисты. Заправка бензопилы осуществляется горючим с октановым числом более 92. Для создания смеси нельзя применять горючее с просроченным сроком хранения, изготовленное из конденсата, в состав которого входят вода и различные примеси.
Отечественные пилы работают на горючем АИ-80. Для зарубежных модификаций нужен бензин АИ-92. Часто бывает так, что в инструкции указана марка горючего АИ-95. Но специалисты считают, что бензин АИ-95, который производится в РФ, не соответствует стандарту качества. Это топливо содержит много противодетонационных добавок.
Применять такой бензин для бензопилы при создании смеси можно только при его высоком качестве. Сложность применения состоит в использовании присадок, с помощью которых изготовители увеличивают эксплуатационные характеристики горючего, которое имеет меньшее число октанового показателя. Поэтому заливать 95 бензин не рекомендуется.
Стоимость ремонта цепных бензопил и электропил*
Специалисты сервисного могут провести недорогую диагностику аппарата, а при выявлении нарушений в его работе — профессиональный ремонт цепной бензопилы и электропилы, который будет выполнен на самом высшем уровне. Не надо пренебрегать профилактической диагностикой и ремонтными работами. Не забывайте, что правильная и надежная работа любого инструмента – залог Вашей безопасности. Окончательная стоимость (цена) необходимого ремонта цепной бензопилы и электропилы во многом зависит от от прайс-листа производителя на запасные части и согласовывается с заказчиком по телефону, после проведенной мастером диагностики неисправности.
Стоимость ремонта цепных бензопил и электропил от 500 руб.
| Наименование работ по ремонту цепных бензопил | Стоимость услуг, руб.* |
| Регулировка карбюратора | 1900 руб. |
| Замена стартера | 700 руб. |
| Ремонт стартера | 900-1300 руб. |
| Замена свечи зажигания | 100 руб. |
| Замена сцепления в сборе | 1200 руб. |
| Замена карбюратора | 1700 руб. |
| Замена катушки зажигания | 900 руб. |
| Замена привода масляного насоса | 900-1700 руб. |
| Замена ведущей звездочки | 900 руб. |
| Регулировка зажигания | 700 руб. |
| Замена воздушного фильтра | 100 руб. |
| Замена цепи | 300 руб. |
| Замена маховика | 1100 руб. |
| Замена шины | 300 руб. |
| Комплексное техническое обслуживание цепных бензопил (работы) | от 1300 руб. (от модели) |
| Наименование работ по ремонту цепных электропил и аккумуляторных пил | Стоимость услуг, руб.* |
| Замена кабеля электропитания | 900 руб. |
| Замена кнопки | 500 руб. |
| Замена привода масляного насоса | 700-900 руб. |
| Замена ведущей звездочки | 900 руб. |
| Замена цепи | 300 руб. |
| Замена реле | 500 руб. |
| Замена эл.двигателя | 1300 руб. |
| Замена щеток | 700 руб. |
| Замена шины | 300 руб. |
| Комплексное техническое обслуживание цепных электропил и аккумуляторных пил (работы) | от 900 руб. (от модели) |
Обзор модельного ряда цепных бензиновых пил Патриот
Торговая марка Patriot выпускает три разновидности цепных мотопил, которые пользуются популярностью у потребителя:
- Бытовые пилы, используемые для непродолжительных работ. Время беспрерывной работы не должно превышать 45 минут.
- Полупрофессиональные — бензопилы Патриот, пригодные к более жесткой эксплуатации, выдерживающие нагрузки до 3-4 часов в сутки, справляющиеся с большим спектром поставленных задач.
- Профессиональные бензоинструменты, используемые для длительных распиловочных работ в условиях повышенных нагрузок, критических температур.
Единственное назначение бензопилы Patriot — пиление древесины (твердой, мягкой — без разницы). Это могут быть доски, балки, бревна, стволы деревьев, кустарник, кроны и ветви, которые надо убрать. Главное — подобрать правильно мотопилу, которая будет соответствовать требованиям ее владельца. Ведь для садовых работ не обязательно приобретать многомощную “профессионалку”. Например с такой задачей, как отпилить ветку — справится обычный недорогой бытовой инструмент. А вот для регулярной валки деревьев потребуется уже более серьезная техника.
Перечислим самые популярные модификации бензиновых цепных пил Патриот в нашей стране:
- Patriot pt 2512.
- Патриот 38 16.
- Патриот 3818.
- Patriot pt 4016.
- Патриот 4518.
- Patriot pt 4520.
- Патриот 52 20 Imperial.
- Патриот 6220.
- Патриот gs 126.
- Patriot gs 142.
- Patriot pt 445 the one.
- Patriot home garden hg 529.
- Патриот 546 про.
- Patriot home garden hg 457 220109050.
Patriot pt 2512
Это самая компактная бытовая пила из всей линейки Патриот. Ее вес — 2,9 кг, мощность одноцилиндрового мотора 1,3 л. с. Цепная пила оснащена 12” шиной и цепью на 44 звена. Бензонасос (праймер) подает топливо в карбюратор, помогая завести пилу “на холодную”. Корпус мотопилы выполнен из пластика, это позволило облегчить конструкцию. Есть система торможения цепи и виброзащита. Подача смазки к цепи осуществляется масляным насосом принудительно.
Бензопила Patriot pt 2512
Характеристики и инструкция:
| Производитель: | Patriot |
| Мощность: | 1,2 л.с. |
| Бак масла для цепи: | 0,2 л |
| Декомпрессионный клапан: | нет |
| Длина шины: | 30 см |
| Объем цилиндра: | 25 см³ |
| Топливный бак: | 0,25 л |
| Шаг цепи: | 3/8″ |
| Смазка цепи: | автоматическая |
| Праймер: | да |
| Вес: | 2,9 кг |
| Гарантия: | 24 мес. |
Патриот РТ 38 16
Бытовой инструмент массой 4,9 кг оборудован ДВС (2-х тактный) мощностью 2 л. с. Встроен праймер, система торможения цепи, виброзащита. Натяжение цепи инструментальное, используются 40 см шины. Цепная смазка подается к цепи маслонасосом.

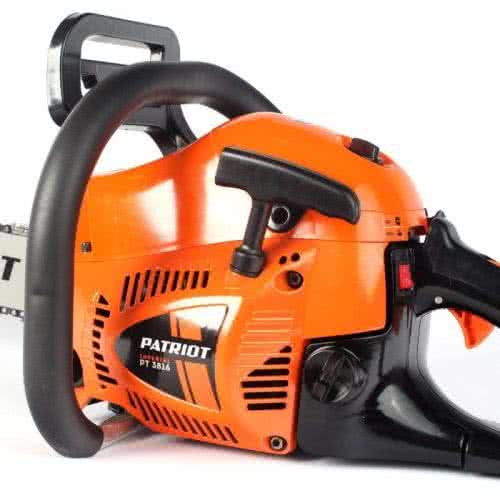

Бензопила Patriot PT 3816
Характеристики:
| Длина шины, см | 40 |
| Мощность (л.с.) | 2 |
| Объем двигателя, куб.см | 38 |
| Длина шины, дюйм | 16 |
| Мощность (кВт) | 1.5 |
| Ширина паза, мм | 1.3 |
| Количество звеньев | 57 |
| Емкость топливного бака, л | 0.31 |
| Объем масляного бака, л | 0.21 |
| Свеча зажигания | CHAMPION RCJ6Y |
| Вес, кг | 4.85 |
| Легкий запуск | есть |
Патриот РТ 3818
Масса мотопилы — 4,9 кг. Карбюраторный ДВС развивает мощность до 2 л. с. запуск мотора выполняется ручным стартером с задействованием систем Easy Start и Zip-Start. Работает виброзащита, система торможения и автоматическая маслоподача на цепь. Бензонасос помогает запустить пилу. Используются цепи и шина (18”) Oregon. Бензопила выпускается китайским заводом, принадлежащем компании Patriot.
Бензопила Patriot PT 3818
Характеристики + инструкция:
| Класс: | Бытовая |
| Мощность: | 2 л.с. |
| Мощность, Вт: | 1500 Вт |
| Объем двигателя, см³: | 38 см³ |
| Тип двигателя: | Бензиновые |
| Объем топливного бака: | 0.31 л |
| Тип топлива: | Бензин |
| Объем бака для масла: | 0.21 л |
| Обороты двигателя: | 3000 об/мин |
| Длина шины: | 450 мм |
| Шаг цепи: | 0.375″ (3/8) |
| Натяжение цепи: | При помощи инструментов |
| Тормоз цепи: | Есть |
| Металлический зубчатый упор: | Есть |
| Автоматическая смазка цепи: | Есть |
| Ручной топливный насос (праймер): | Есть |
| Уровень шума: | 76 дБ |
| Антивибрационная система: | Есть |
| Особенности: | Автоматическая смазка цепи, Иннерционный тормоз цепи |
| Цвет: | Оранжевый |
| Дополнительно: | Количество звеньев: 64 Размер паза шины: 1.3 мм |
| Габариты: | Длина 480 мм Ширина 300 мм Высота 270 мм |
| Вес: | 4.9 кг |
| Комплектация: | Защитный кожух Защитные перчатки Защитные очки Напильник Универсальный ключ Отвертка Канистра Инструкция |
Patriot рт 4016
Еще один бытовой инструмент китайского происхождения с американским паспортом. Бензопила весит 4,9 кг, оборудована одноцилиндровым 2-х тактным ДВС на 2,2 л. с. Запуск производится вручную от тросика, оборудованного инерционной пружиной (легкий старт), встроен праймер, имеется защитный щиток и тормоз цепи, эффективная виброзащита. Масляный насос имеет регулировочный винт, позволяющий увеличить или уменьшить подачу смазки на цепь. Используются шина 16” и цепь на 57 звеньев.
Бензопила PATRIOT PT 4016
Характеристики:
Масло и бензин для бензопилы
Часто можно услышать вопрос –зачем добавляют масло в бензин для бензопилы. Все дело в том, что в современных цепных бензопилах используется двухтактный двигатель. В отличие от своего четырехтактного собрата он не имеет специальной системы смазки. Но, как и во всяком моторе, здесь так же имеется трение и его необходимо смягчать. Это происходит за счет масла, добавленного в бензин.
Время от времени неопытные пользователи интересуются — что случиться, если бензопилу заправлять чистым бензином? В лучшем случае вы просто не запустите двигатель. Тогда необходимо слить бензин и размешать его. Можно конечно развести прямо в бачке, но вряд ли вы сможете придерживаться точных пропорций.
Если вы все-таки завели мотор и начали работать, то следует учитывать – детали не смазываются, происходит их ускоренный износ, по сути, вы убиваете движок.
Приготовление топливной смеси
Топливная смесь готовится для бензопилы, готовится при соблюдении точных пропорций, указанных в руководстве по эксплуатации конкретной модели или на упаковке масла. При смешивании можно использовать значения, указанные в таблице.
При точном соблюдении пропорции вы добьетесь оптимального расхода топлива. Для достижения точной дозировки количества масла рекомендуем использовать медицинский шприц.
Рекомендации по приготовлению топливной смеси:
- Процесс смешивания проводится в сухой, чистой емкости, не рекомендуется готовить топливо в баке бензопилы;
- В емкость сначала заливается бензин, затем масло;
- Не рекомендуется менять пропорции для одной бензопилы;
- Запрещается использовать топливную смесь, приготовленную более чем за 60 дней до использования;
Неисправность тормоза цепи
Если не срабатывает тормоз цепи, то причиной может быть загрязнение тормозной ленты смазкой или же опилками с древесной смолой или подкрышечного пространства.
Исправить возникшую проблему можно очисткой загрязнений и заменой тормозной ленты. *** Как видите, причиной нарушений в работе бензопилы могут быть самые разные причины. Старайтесь при работе соблюдать рекомендации, приведенные в инструкции по эксплуатации, а также периодически производить текущее техническое обслуживание для поддержания бензопилы в работоспособном состоянии.
Как выбрать электрорубанок? Как правильно работать электрорубанком?
Как выбрать аккумуляторный шуруповерт?
Применение Patriot PT 3816
Патриот ПТ 3816 является непрофессиональной моделью бензопилы и предназначена для частного использования. Например, Патриот 3816 справится с такими задачами, как ежегодная заготовка дров в небольших объемах, обрезка ветвей деревьев в саду, распиловка хлама. Также, пилу используют при строительстве заборов для обрезки деревянных столбов.
Пила Патриот 3816 не может использоваться профессионалами на промышленной вырубке леса по причине нехватки ресурса. Детали бензопилы сделаны хоть и качественно, но не рассчитаны на работу в тяжелых условиях длительное время. Цилиндр двигателя полностью алюминиевый, а значит боится длительной работы и даже незначительных перегревов. Если на Патриот 3816 поставить хромированный цилиндр, то ресурс двигателя увеличится в разы.
Если хорошо рассмотреть Патриот 3816, то сразу видно её сходство с типовыми бензопилами китайского производства.
Предлагаем посмотреть видео о бензопиле Patriot PT 3816, в котором владелец показывает комплектации и рассказывает основные характеристики.
Неисправности системы зажигания бензопилы
Неполадки в системе зажигания чаще всего становятся причиной отказа двигателя бензоинструмента. Поэтому следует начинать поиск неисправностей именно с нее. Осмотрите свечу. Для этого аккуратно снимите высоковольтный провод с головки, а затем выкрутите свечу из гнезда, используя специальный ключ. Если свеча влажная, значит идет переизбыток топлива. Чаще всего подача избыточного количества топлива связана с неправильной регулировкой карбюратора или с проблемами в системе зажигания. Свечу следует тщательно протереть сухой бумажной салфеткой и просушить. Также нужно осушить цилиндр, подачу топлива закрыть и запустить несколько раз стартер, чтобы удалить избытки топливной смеси. После этих действий нужно установить свечу на место, открыть подачу топлива и повторить попытку. Если на свече заметно много черного нагара, это, как правило, говорит о неисправности в топливоподаче – нарушении соотношения бензин/масло, некачественном масле или необходимости регулировки карбюратора. В этом случае свечу нужно прочистить иглой или острым шилом от скопившегося нагара, почистить шкуркой-нулевкой электроды до появления металлического блеска и ввернуть снова на место. При этом нужно обратить на герметичность прокладки свечи. Если все равно бензопила не заводится, нужно проверить наличие искры в свече зажигания. При надетом колпачке высоковольтного провода прислоняем юбку свечи к цилиндру и дергаем стартер, как показано на фото ниже:
Если проскакивает искра голубого цвета с расстояния 2-3 мм, то все в порядке. Если искра появляется только на расстоянии 0,5 – 1 мм, скорее всего, возникли неполадки системы зажигания. Если искры нет, нужно проверить пробником высоковольтный кабель. Возможно, в нем произошел обрыв провода. Если все произведенные действия не привели к успеху, попробуйте сменить свечу на заведомо исправную и попробовать еще раз запустить бензопилу. Также отсутствие искры может быть связано с нарушением зазора между модулем зажигания и магнитопроводом маховика. Зазор должен составлять 0,2 мм. Необходимый зазор можно выставить при помощи прокладки 0,2 мм, которую помещают между маховиком и модулем зажигания. Видео устройства зажигания бензопилы и его неисправности показано ниже (для воспроизведения нажмите треугольник):
Инструкция по остановке бензопилы
Чтобы остановить бензопилу, необходимо отпустить рычаг газа, что будет способствовать снижению оборотов двигателя. После этого выключатель можно будет перевести в соответствующее положение.
После завершения работ в баке может остаться топливная смесь, которую следует слить в канистру. Не нужно оставлять ее в баке более пяти суток, так как это может стать причиной нестабильной работы мотора. Довольно продолжительное время может находиться в баке смазочное масло. Во время заправки следует использовать лишь оригинальные минеральные и полусинтетические масла от производителя «Патриот», которые предназначены для двухтактных двигателей. Использовать масло для четырехтактных моторов при приготовлении смеси для двухтактных двигателей запрещено.
Patriot PT 6220 – описание и преимущества бензопилы
Эта бензопила Патриот относится к полупрофессиональным садовым инструментам. Особенность этой модели заключается в способности одинаково эффективно работать, как при сильной жаре, так и в мороз. Бензопила активно применяется для валки деревьев в саду и лесу, заготовки больших объемов древесины для отопления частных жилых домов и дач, а также для обработки древесины для ремонта и строительства. При этом инструмент потребляет небольшое количество топлива, а благодаря наличию регулируемого распределительного масляного насоса отличается скромным расходом смазочного средства.
В конструкцию бензопилы Патриот входят такие полезные опции, как надежный инерционный тормоз, эффективная система гашения вибрации, фирменная система смазки приводов. Корпус бензопилы изготовлен из прочного пластика, и способен выдерживать падения с небольшой высоты. Бензопила Патриот РТ 6220 не требует особого ухода, она проста в эксплуатации и ремонте своими руками. Основные технические параметры бензопилы включают:
- Мощность – 4 л. с./2900 Ватт;
- Размер штатной шины – 50 см;
- Шаг пильной цепи – 3/8 “;
- Емкость резервуара для топлива – 550 мл;
- Объем масляного бачка – 260 мл;
- Вес в готовом для работы виде – 7 кг.
В комплект бензопилы Patriot поставки входит документация, набор ключей для ремонта, пильная цепь и шина.
