Патрон – что это
Сменным патроном для перфоратора называется металлическая деталь, обеспечивающая связь между оснасткой и приводным механизмом устройства. Обычно выделяют два технических параметра патрона:
- Толщина хвостовика (разъём крепления со стороны инструмента). Стандартное значение варьируется в пределах от 10 до 18 мм.
- Диаметр сверла (ниша патрона, в которой крепится сверло). Здесь диапазон шире – от 4 до 80 мм.
Средний вес патрона – 0,2-0,6 кг. Его значение, равно как и значение указанных выше характеристик зависит от вида патрона, его конструкции, а также от специфики фиксации. Как поменять патрон на перфораторе, зависит также от типа конкретной модели.
Как разобрать патрон перфоратора
В некоторых случаях возникает необходимость в разборе самого патрона, например, для чистки, смазки или смены некоторых деталей. Для того, чтобы правильно осуществить процесс, рекомендуется знать марку производителя, потому что основной процесс зависит от этого. Например, более современные марки (Деволт, Метабо, Штурм, Калибр) очень схожи по устройству с иностранными аналогами и разбираются по тем же схемам.
Схема разбора на основе марки Бош (изделия данного бренда самые популярные):
- Отвернуть пластиковую деталь и удалить уплотнитель из резины.

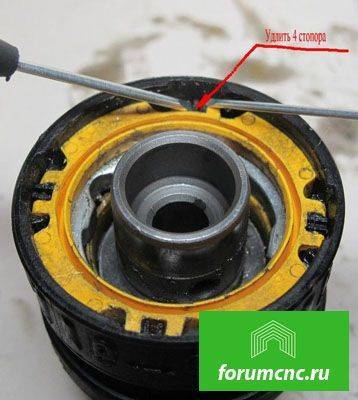

- С помощью отвертки аккуратно убрать кольцо, закрепляющее конструкцию и шайбу.
- Удалить следующее фиксирующее колечко.
- SDS зажим разбирают по определенной схеме — сначала удалить шарик, потом шайбу, в последнюю очередь пружину.
После сборки необходимо проверить все крепления
Устройство
Схема патрона в разобраном виде Назначение патрона – надежно удерживать рабочий инструмент (бур) во время работы и обеспечить быструю смену оснастки при необходимости.
Первые прототипы современных устройств появились еще в первой половине XX века.
Инженеры в итоге пришли к выводу, что чем проще зажимная конструкция, тем она надежнее.
Но со временем стали разрабатываться разные модификации, каждая из них – со своими плюсами и минусами.
Важной особенностью патрона для перфоратора является его максимальная закрытость. Это обеспечивает непопадание внутрь частиц бетона и прочих материалов

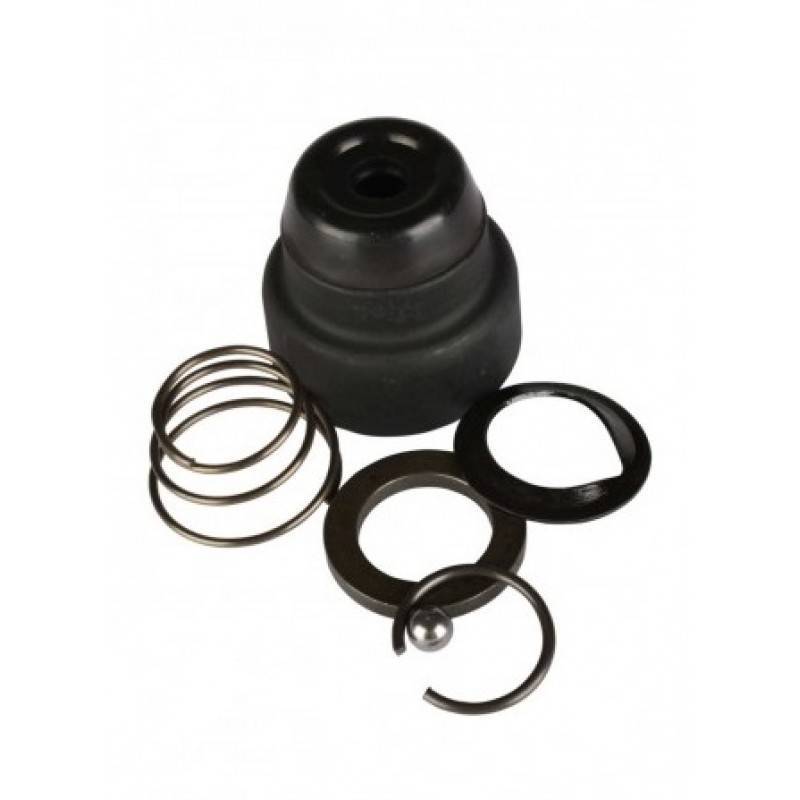

Составные части самых распространенных зажимных устройств:
- Ось, на нее напрессована втулка с множеством шлицов.
- Кольцо с конической пружиной, одеваемое на втулку.

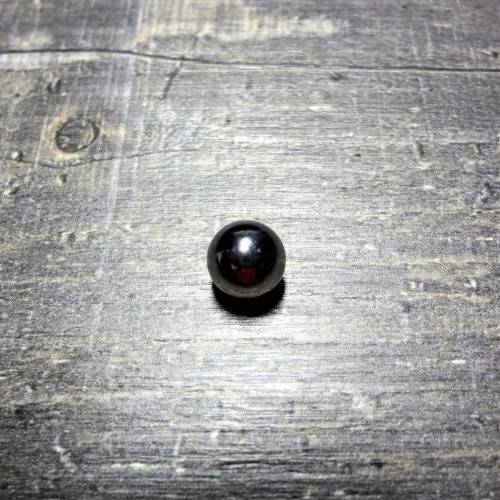

- Стопорные шарики, которые располагаются между кольцом и втулкой.

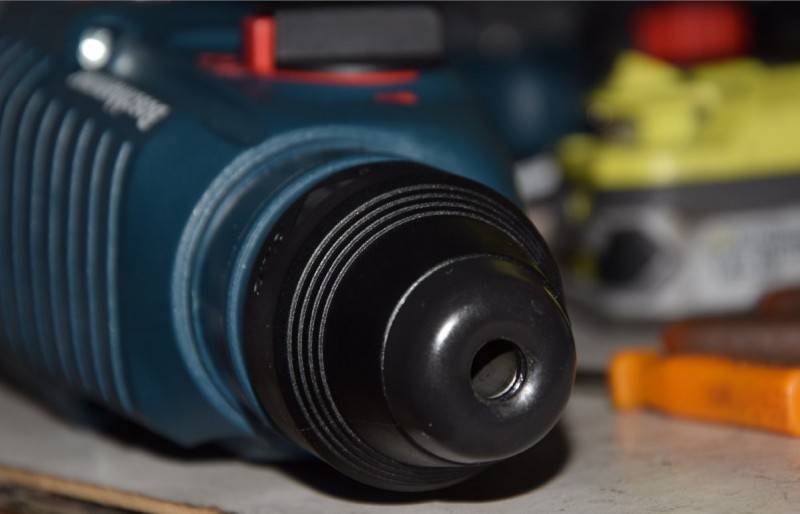

- Защитный кожух из пластика или резины защищает патрон от проникновения посторонних частиц.
Этот тип был разработан техническими специалистами немецкой компании Bosh. Он называется SDS-патрон, буквы являются первыми в тех словах, которые описывают принцип смены насадок (немецкий язык): «Вставь, поверни – закрепи».
Мужчины, все сюда! Мини-дрель – крокодил своими руками
В Интернете есть много вариантов изготовления (микро) или мини дрелей своими руками, но, в той или иной степени, они обладают рядом недоработок, которые обсуждаются в конце публикации (обсуждении). Предлагаемая дрель либо неудобна в работе, либо у неё не регулируются обороты двигателя, либо она очень сложная в изготовлении.
Я для себя, буквально недавно, сделал за пару вечеров вот такую мини дрель, которая лишена всех вышеперечисленных недостатков.
Единственное, что мне пришлось купить для изготовления этой самоделки – это мини патрон на Aliexpress, месяц назад он стоил 476 рублей. (вот такой)
Далее: 1. У меня, как и у каждого самодельщика, в запасах нашелся двигатель от какого-то ксерокса, который выбросили в утиль.
Двигатель попался мощностью на 24 Ватта и питанием на 12 Вольт. Его можно было запитать от блока питания на 12 Вольт и мощностью 2 Ампера. (В принципе, это не критично, двигатель можно взять от любого другого механизма, например, от кассетного видеомагнитофона, там стоят довольно-таки мощные двигатели (их там два штуки). Конечно, будут другие параметры питания и мощности, но для микродрели офигенная мощность и не нужна.

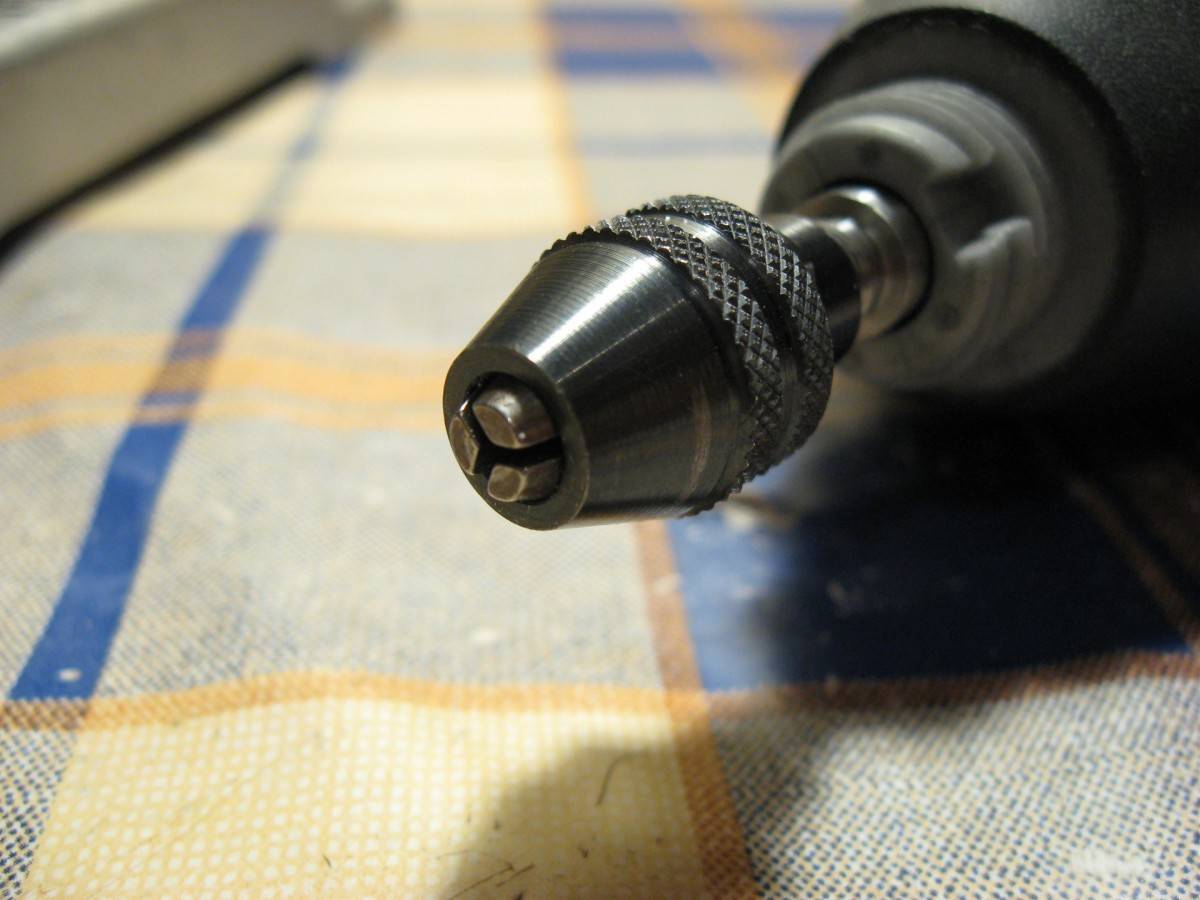

2. Патрон из Aliexpress мне пришел с конусом с внутренним диаметром 3,17 мм, что отлично подошло на вал имеющегося у меня двигателя.
3. Собрав движок, коническую втулку и патрон, я практически получил готовую сверлилку, но всё это, мягко говоря, фигня, и, грубо выражаясь, полная фигня.
4. Далее я решил вот это моё устройство модернизировать.
5. Я выпросил у внуков все пластмассовые игрушечные пистолеты и автоматы, которые для них уже не представляли интереса, с целью отрезания ручки от данной игрушки и присоединения к моей «сверлилке».
6. Получив несколько вариантов «ни на фиг не нужных» пистолетов и автоматов (естественно, игрушечных), я нашёл подходящий вариант ручки для моей будущей мини дрели.
Классификация составных частей перфораторных буров
Хвостовик
В отличие от свёрл под дрели и шуруповёрты, хвостовики перфораторных буров классифицируются не по длине и диаметру рабочей части, а по конструктивным особенностям. Выделяют такие виды:
- SDS. Это – самая старая разновидность хвостовиков, признанный стандарт. Диаметр – до 10 мм, глубина вхождения в патрон – 4 см. SDS-хвостовик оснащен 2 каналами, которые обеспечивают сцепление с крутящим моментом.
- SDS-Plus. По диаметру и глубине не отличаются от родоначальника, но есть преимущество – 4 канала вместо двух, по паре закрытых и открытых. Углубления первого типа исполняют роль стопора для фиксирующих подшипников, второго – направляющих. Почти для любого лёгкого перфоратора по бетону небольших размеров применяется именно этот тип буров. Тем не менее, SDS и SDS-плюс – два взаимозаменяемых стандарта хвостовиков.
- SDS-Max. А этот тип обычно устанавливают на более габаритные перфораторы, которые используются в промышленности. Посадочный диаметр хвостовика SDS-Max составляет от 20 до 80 мм, глубина вхождения в патрон – 9 см, площадь контактирующих звеньев – 389 кв. мм. Элемент оснащен 6 пазами – по 3 открытых и закрытых.
Отличия SDS-Plus от Max
- SDS-Top. Более редкая разновидность хвостовиков, чем 3 предыдущих. Устанавливается на электрический инструмент средних габаритов. Диаметр стержня – 14 мм, площадь контактирующих звеньев – 212 кв. мм, каналов 4 – по 2 открытых и закрытых.
- SDS-Quick. Этот вид хвостовиков перфораторных буров появился на рынке менее 15 лет назад, и еще не успел стать таким же популярным, как его предшественники. Особенность хвостовика SDS-Quick – вместо каналов здесь выполнены специальные выступы.
SDS-Quick
Витковая часть
Площадь с витками между хвостовиком и режущей насадкой выводит строительную пыль через канавки. Классифицируют витковые части перфораторных буров так:
- Шнековая резьба. С таким типом оснастки можно просверливать глубокие отверстия в бетоне и прочих твёрдых поверхностях. Конструкция шнековой спирали такова, что пыль выводится своевременно, и за счёт этого снижается нагрузка на перфоратор.
- Оснастка с большим углом наклона. Подходит как для сквозного, так и для несквозного бурения. Большой угол наклона уменьшает нагрузку на бур.
- С малым углом наклона. Такой вариант подходит для перфораторов с небольшой ударной инерцией для выполнения буром отверстий до 10 мм в диаметре и до 800 мм в глубину.
Первая слева – с малым углом, вторая – с большим
Режущий наконечник
Бурящая пластина выполнена из твёрдых сплавов с победитовой или алмазной напайкой. Это дополнительно продлевает срок эксплуатации бура и улучшает его производительность. Наконечники классифицируют по двум параметрам – количеству режущих кромок и области применения. Число кромок зависит от того, в виде какой фигуры выполнен наконечник – их может быть 2, 3, 4 и больше.
Режущая плоскость с 4 кромками
Более важный параметр классификации – область применения. Под бетонной поверхностью часто находится металлический каркас, а это полностью меняет дело. Бурить сплошной монолит и железную армированную конструкцию – не одно и то же. Поэтому различают 2 типа режущих наконечников по сфере применения:
- Классические. Предназначены для выполнения отверстий в бетонных, каменных, кирпичных поверхностях. Армирующий каркас несовместим с таким наконечником. При попытке просверлить металл бур вылетит из паза, а сама режущая пластина от огромной нагрузки сточится и придёт в негодность.
- Для железобетона. Уже из названия всё понятно. Наконечник специально устроен так, что при соприкосновении с металлом бур не повреждается и даже не снижает скорость вращения. Режущая пластина состоит из 3, 4 или 5 кромок. За счёт такого количества граней улучшается сцепление наконечника с обрабатываемой поверхностью.
Для железобетона
Проблемы патронного механизма

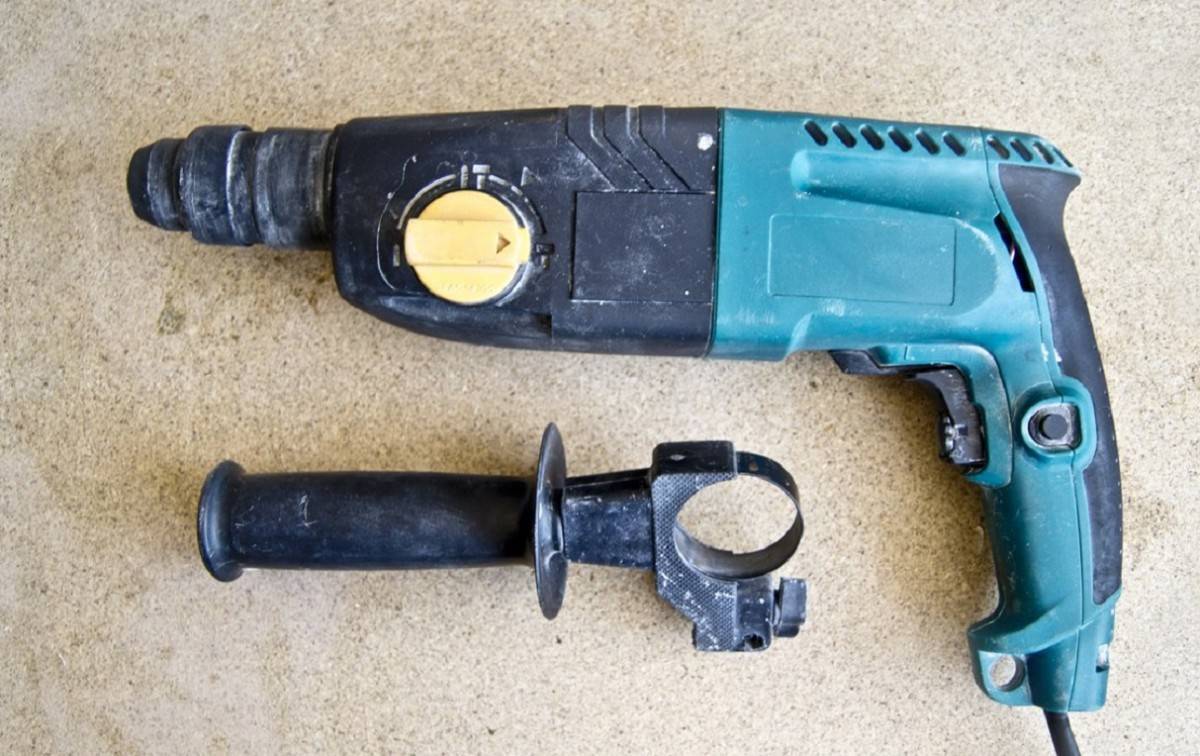

В современных моделях дрели, таких, как Интерскол или Макита, закрепление сверла или других насадок осуществляется патроном с кулачковым механизмом: 3 или 4 кулачка надежно удерживают режущий инструмент, перемещаться они могут только вдоль оси вала дрели. Быстрозажимной патрон регулируется вручную, более сложные конструкции, применяемые в современных дрелях – при помощи ключа.

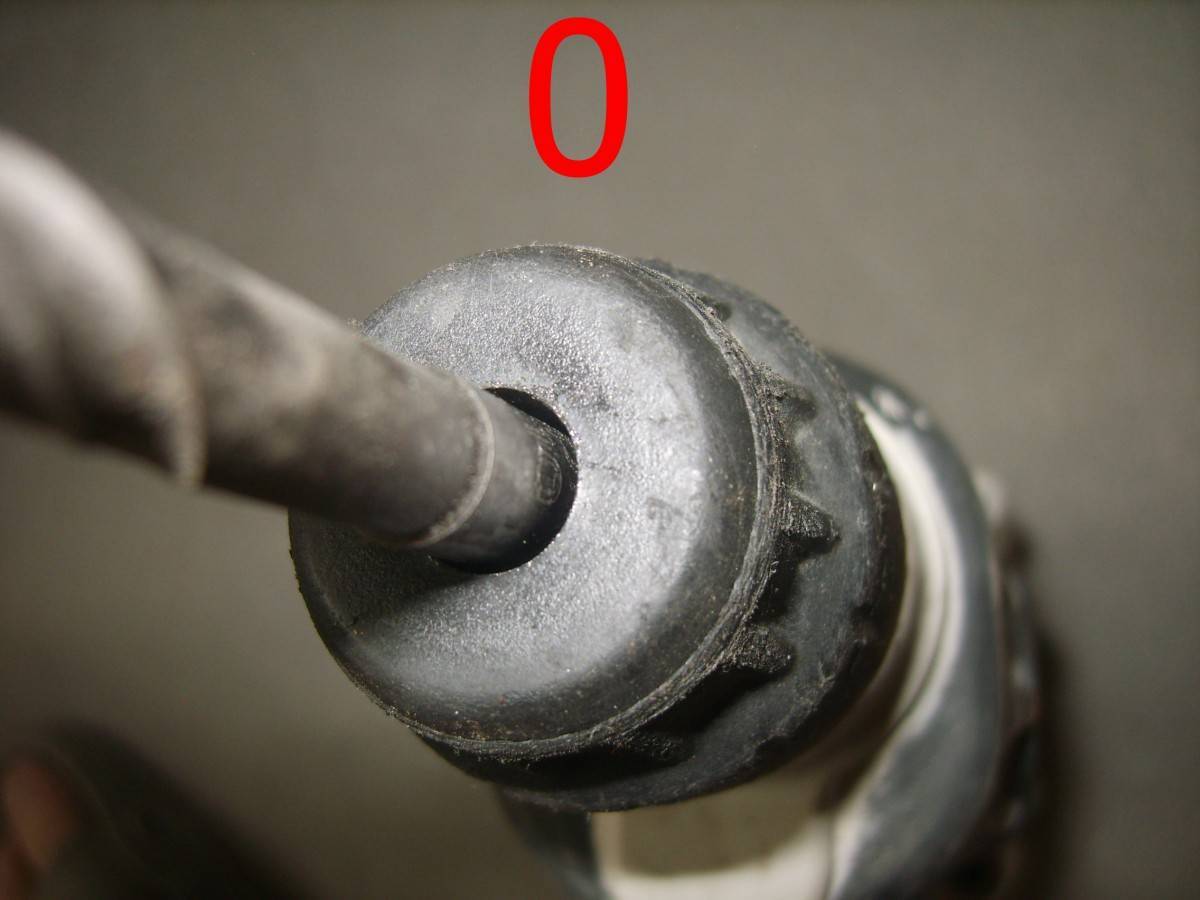

Во время работы может появиться биение зажатой биты, причиной является износ кулачков во время длительной эксплуатации. Ремонт инструмента производится следующим образом: надо снять устройство с вала, такие же действия необходимы при заклинивании сверла, потому что удалить его можно только после полной разборки патронной части изделия.
Встречается и такая неисправность: патрон проворачивается относительно вала инструмента. Причина такого поведения — повреждение резьбовой части крепления устройства, или у посадочного конуса возникло проседание. Выход из создавшегося положения — поменять патрон на исправный аналог.

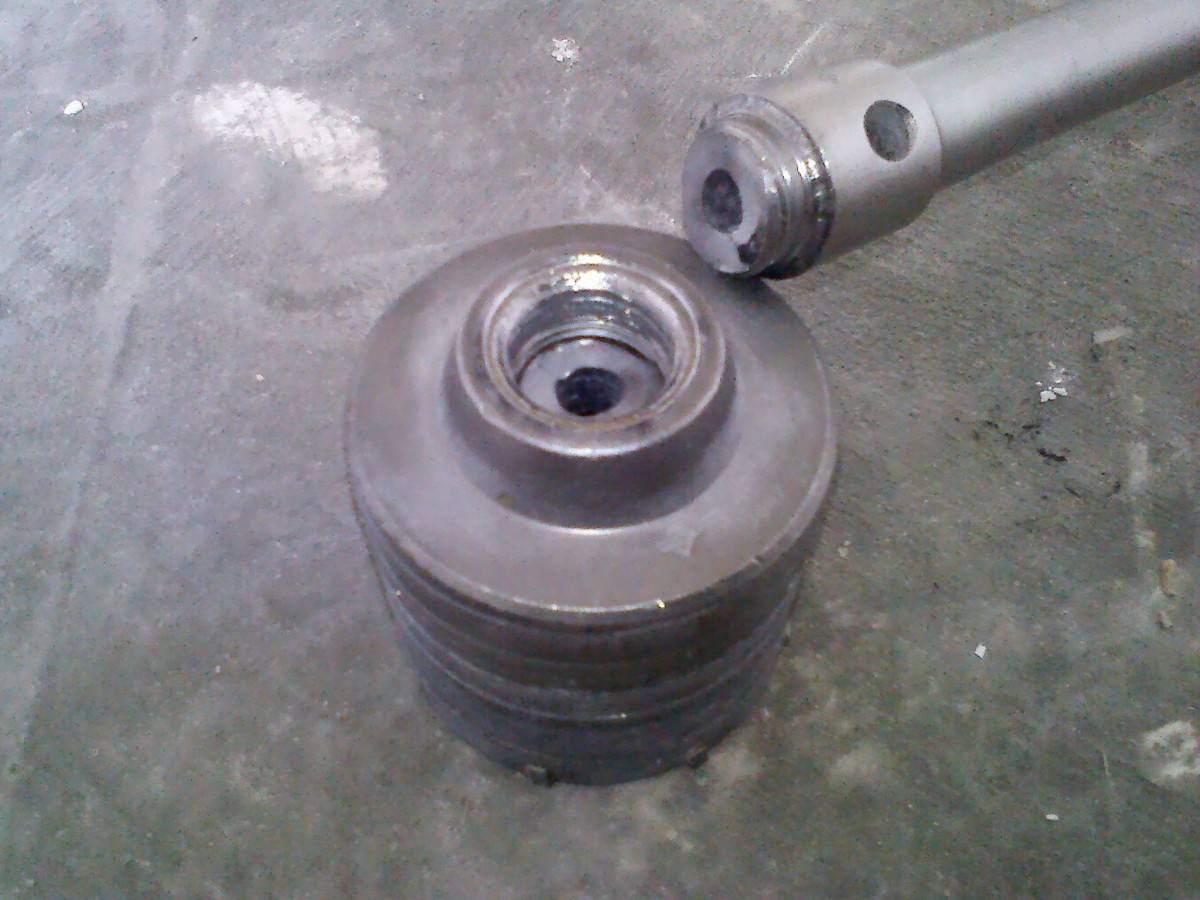

Для чего нужны коронки
Коронка для перфоратора – это незаменимая насадка при проведении электромонтажных работ: сверлении стен под распределительные коробки, встроенные выключатели и розетки. Она представляет собой хвостовик с закрепленным на нем цилиндре, оснащенном победитовыми зубцами или алмазным напылением.
Таблица ниже содержит разновидности коронок по различным критериям.
| Разновидности насадок по разным критериям разделения | |||||||
| материалу кромки | способу работы | типу хвостовой части | методу реза | ||||
| алмазные | победитовые | ударные | безударные | SDS-max | SDS-plus | на «сухую» | с охлаждением водой |
Алмазные коронки позволяют выполнять работы по железобетону и по бетону, но стоят дорого. Они имеют диаметр от 25 до 130 мм и используются, в основном, профессионалами.
Победитовые коронки отличаются меньшей ценой, но армированные стены они не берут. Диаметр у них от 35 до 120 мм.
Ударные насадки предназначены, чтобы использоваться при работе перфоратора в ударно-вращательном режиме. С помощью их бурят твердые материалы, не армированные стены или перекрытия. При безударном способе бурения используются часто алмазные коронки.
Коронные насадки с хвостовиком SDS-plus используют для перфораторов с небольшой мощностью, а SDS-max применяются в инструменте большей мощности и размеров. Эти хвостовые части, в основном, предназначены для коронок из твердых сплавов. Алмазные насадки применяют чаще на сверлильных машинах.
«Сухой» и «мокрый» методы охлаждения рассчитаны на перфораторы разных типов и насадки различных диаметров. Следует соблюдать требования к эксплуатации коронок, изложенные в эксплуатационных инструкциям к ним. Это по максимуму продлит срок использования насадки.
Тип хвостовой части должен соответствовать применяемому в работе перфоратору, иначе понадобится использовать специальный переходник. Коронка должна обязательно соответствовать материалу стены, чтобы быстро не выйти из строя. Сверление глубоких отверстий требует применения удлинителей. В быту насадки наиболее часто охлаждаются воздухом.
О насадках

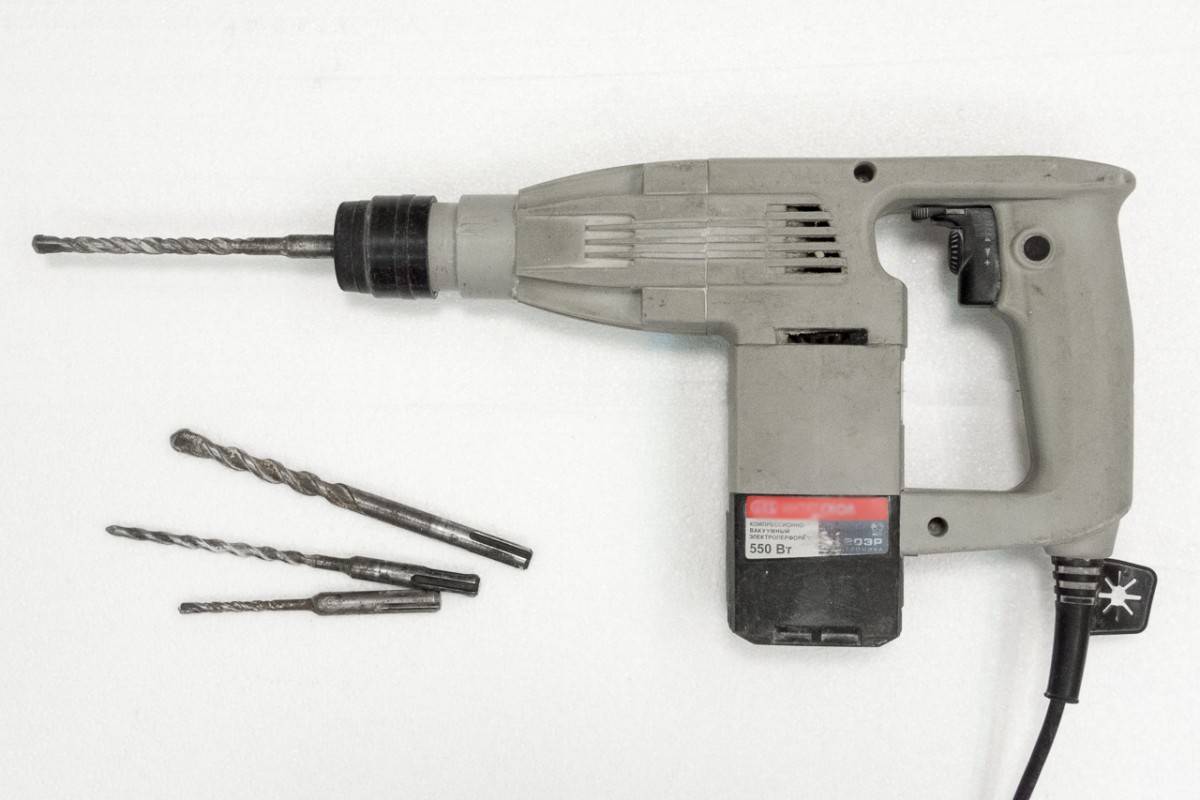

Существует несколько типов буров и иных насадок для перфоратора:
- Стандартные прямые буры – нужны для высверливания отверстий в кирпиче, бетоне или в камне.
- Коронки – нужны для создания не очень глубоких, но широких отверстий – для распределительных коробок для электропроводки и прочего. По бетону лучше использовать коронки с алмазными кончиками.
- Зубила – можно применять для демонтажа кафельной плитки или других подобных работ. Кончик бура не закален, придется его периодически точить.
- Пики – часто используют для создания отверстий для труб.
- Буры в виде лопаток – для создания каналов под электропроводку.
Основная часть насадки – хвостовик. Именно он вставляется в патрон перфоратора. Он сделан из легированной стали и обладает высокой прочностью. На хвостовике нанесена маркировка, свидетельствующая о типе насадки.
Рабочая часть делается из специальных сталей для длительного контакта с особо твердыми неметаллическими материалами: бетон, камень.
Форма зависит от того, для чего используется насадка:
- Шнековые – нужны для создания глубоких отверстий разных диаметров.
- Буры с маленьким наклоном канавок спирали – лучше использовать для большого количества отверстий малой глубины. Не требует больших усилий во время труда.
- Буры с большим углом наклона канавок спирали – можно рекомендовать для скоростной работы с целью сделать небольшое число достаточно глубоких отверстий.

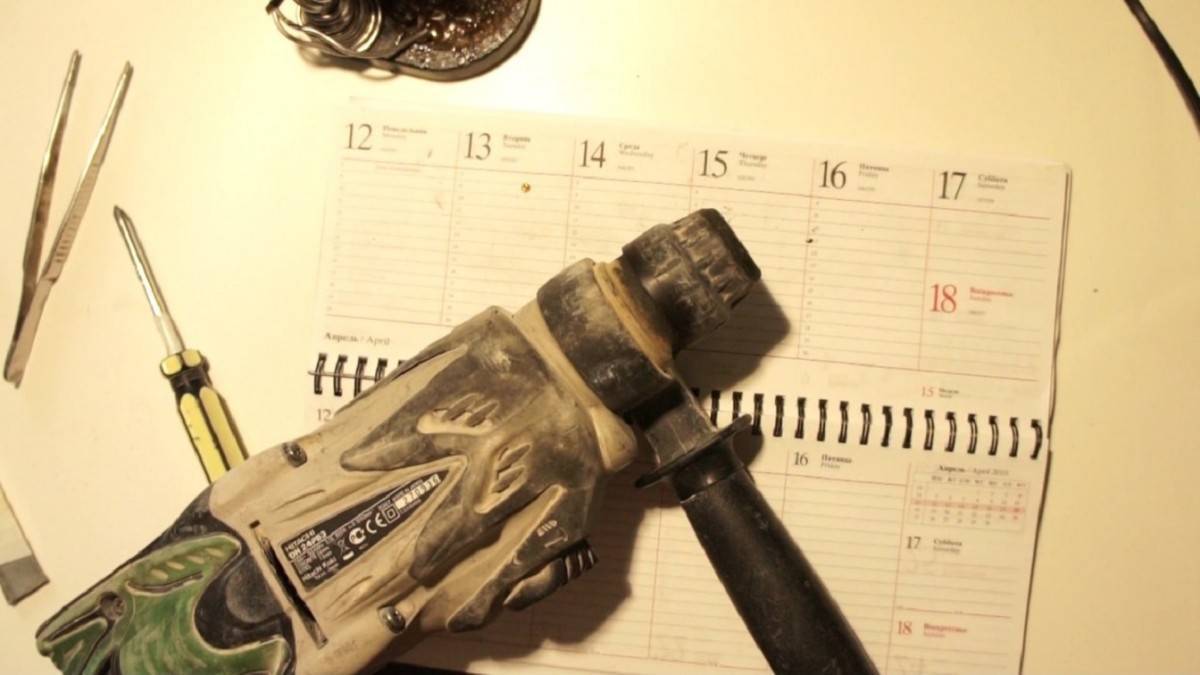

Разбираем и собираем патрон для перфоратора
Время от времени детали перфоратора следует осматривать и чистить – это позволяет избежать более существенных неполадок и упрощает работу. Иногда необходимо даже провести небольшой ремонт, например, заменить пружину. Все эти операции способен выполнить каждый человек, даже не сведущий особо в технике. В основном SDS-патроны по своей конструкции не очень отличаются даже у разных производителей.
Для начала нужно отодвинуть пластиковую часть и снять резиновый уплотнитель. Фиксирующее кольцо аккуратно снимается отверткой, после чего снимается фиксирующая шайба. За шайбой «упрятано» второе кольцо, которое также снимается с помощью отвертки. Затем следует непосредственно механизм SDS, который состоит из шайбы, шарика и пружины. Сначала нужно вынуть шарик, затем шайбу и пружину. Вполне логично, что для сборки патрона все действия необходимо повторить в обратном порядке, предварительно очистив детали от пыли и смазав их маслом.
Зачем надо сверлить бетон
Сложность высверливания отверстий в бетоне заключается в том, что он имеет очень высокую прочность и поэтому тяжело поддается обработке. Кроме того, бетонные поверхности не однородны по составу. Они могут включать металлическую арматуру, щебень и прочие наполнители, а это сильно затрудняет работу. Справиться с такой работой способен перфоратор, который может сверлить отверстия с ударом и без удара, а также выполнять удары без сверления.
С помощью перфоратора можно производить все виды ремонтно-строительных работ, касающихся твердых материалов. Этому инструменту доверяют всю работу по обработке бетона, кирпича или натурального камня. Высверлить глубокие и широкие отверстия, проштробить каналы для укладки электропроводки, сколоть керамическую плитку, снять штукатурку или пробить каменную кладку – все это можно сделать перфоратором.
Твердость вкраплений щебня в бетоне намного выше твердости остальных фракций
Такой многофункциональный инструмент, как перфоратор способен проделывать отверстия в бетоне различных размеров и для различных целей. Особенно часто это приходится делать в процессе:
- подвески кондиционеров;
- установки мебели;
- монтажа сантехники;
- устройства электроразводки;
- проведения отделочных работ.
Инструменты
Для экспертов собственного дела подмена либо ремонт патрона перфоратора не составляют труда. Но что делать тем, кто не занимается строительством и ремонтом на проф уровне? Потому что хоть какой мужик в собственной жизни хоть раз держал в руках дрель, он должен быть ознакомлен о процессе снятия, также подмены ее патрона. При всем этом, предпосылки могут быть самые различные, начиная замедленной работой зубчатого обода и заканчивая большой поломкой. Как поменять патрон на перфораторе? Разглядим подмену подробнее.
Как снять патрон с перфоратора
На первом шаге стоит найти, какой патрон употребляется конкретно в вашем перфораторе. Они бывают кулачковые, цанговые SDS и быстрозажимные. Последние, в свою очередь, бывают одно- и двухгильзовые. В кулачковом патроне сверло закреплено при помощи ключа, чего нельзя сказать о цанговых SDS и быстрозажимных. Для того чтоб поменять сверло в цанговом SDS патроне, необходимо всего только его провернуть.
Подмена патрона на перфораторе начинается с исследования креплений. Держаться он может за счет винтообразного стержня либо же шпинделя. Почти всегда снять патрон не составляет труда. Но иногда встречается и поболее крепкая фиксация, которая востребует терпения и дополнительных инструментов. В облегченном варианте прочно зафиксированный патрон снимается средством молотка, ключа и отвертки. Процесс снятия происходит последующим образом:
– постучать по головке винта, чтобы ослабить фиксацию;
– открутить с помощью отвертки;
– зажим патрона в ключе/тисках и прокручивание шпинделя.
Как разобрать патрон перфоратора
При разборке патрона нужно учитывать производителя, поэтому как и разборка патрона перфоратора будет значительно отличаться. На сегодня к списку более фаворитных можно отнести:
– патрон для перфоратора bosch;
– патрон для перфоратора makita;
– патрон для перфоратора интерскол.
Разглядим разборку на примере патрона на перфоратор Bosch:
Пластмассовая часть отодвигается, снимается резиновый уплотнитель.
Орудуя отверткой, аккуратненько снимаем фиксирующее кольцо.
Дальше фиксирующая шайба.
За шайбой увидим 2-ое кольцо. Его следует повернуть и снять, также поддев отверткой.
За пластмассовой частью лицезреем SDS зажим, состоящий из пружины, шарика и шайбы. Первым вынимается шарик, потом – шайба и пружина.
Патрон разбирают с разными целями: ремонт, подмена отдельных деталей, очистка, смазка и т.д. Патрон
для перфоратора Makita и других производителей разбирается приблизительно так же, кроме единичных аспектов, которые учитываются, исходя из конструкции патрона.
После разборки и произведения всего, что было запланировано по работе с деталями патрона, появляется закономерный вопрос: как собрать патрон
перфоратора? Просто используйте аннотацию по разборке, начиная с завершающего шага и заканчивая первым (сделать все с точностью до напротив).
Как заменить патрон на перфораторе
Выше мы уже писали о том, что не хоть какой патрон подойдет на всякую дрель. Также мы разглядели процесс снятия и даже разборки патрона. Чтоб установить новый патрон, сделайте последующие этапы:
– наворачивание патрона на дрель (крутить до упора);
– вставляем винт в гнездо;
– закручиваем винт с помощью отвертки (также до упора).

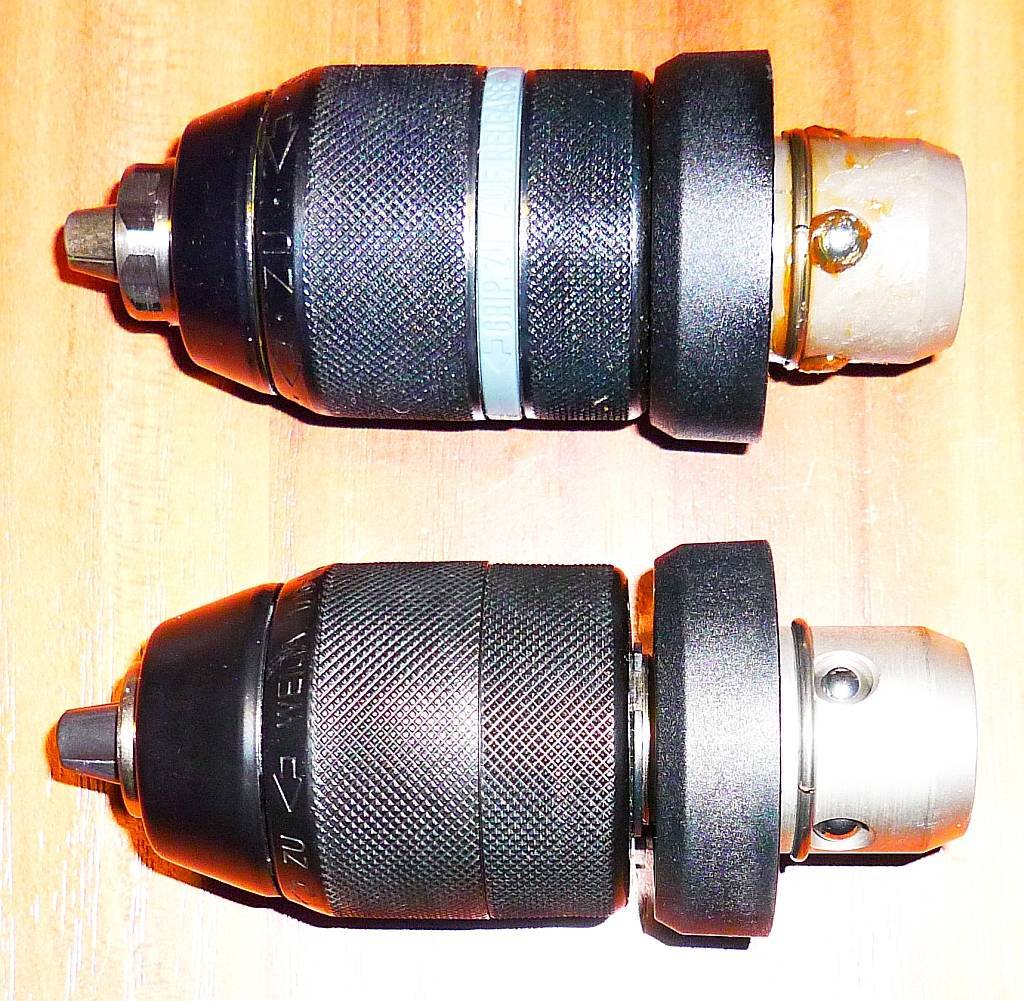

Как вставить сверло
Чтобы установить сверло в патроне, следует несильно надавить на кожух: пружина при этом сожмется, щелки хвостовика установятся в шлицы. При отпускании кожуха пружина сдвигает кольцо, стопорные шарики входят в закрытую щель хвостовой части. В случае с быстросъемными патронами вставить сверла в перфораторы можно без каких-либо затруднений. Но насадку шуруповерта либо обыкновенные сверла для дрелей в крепеж этого типа установить нельзя.

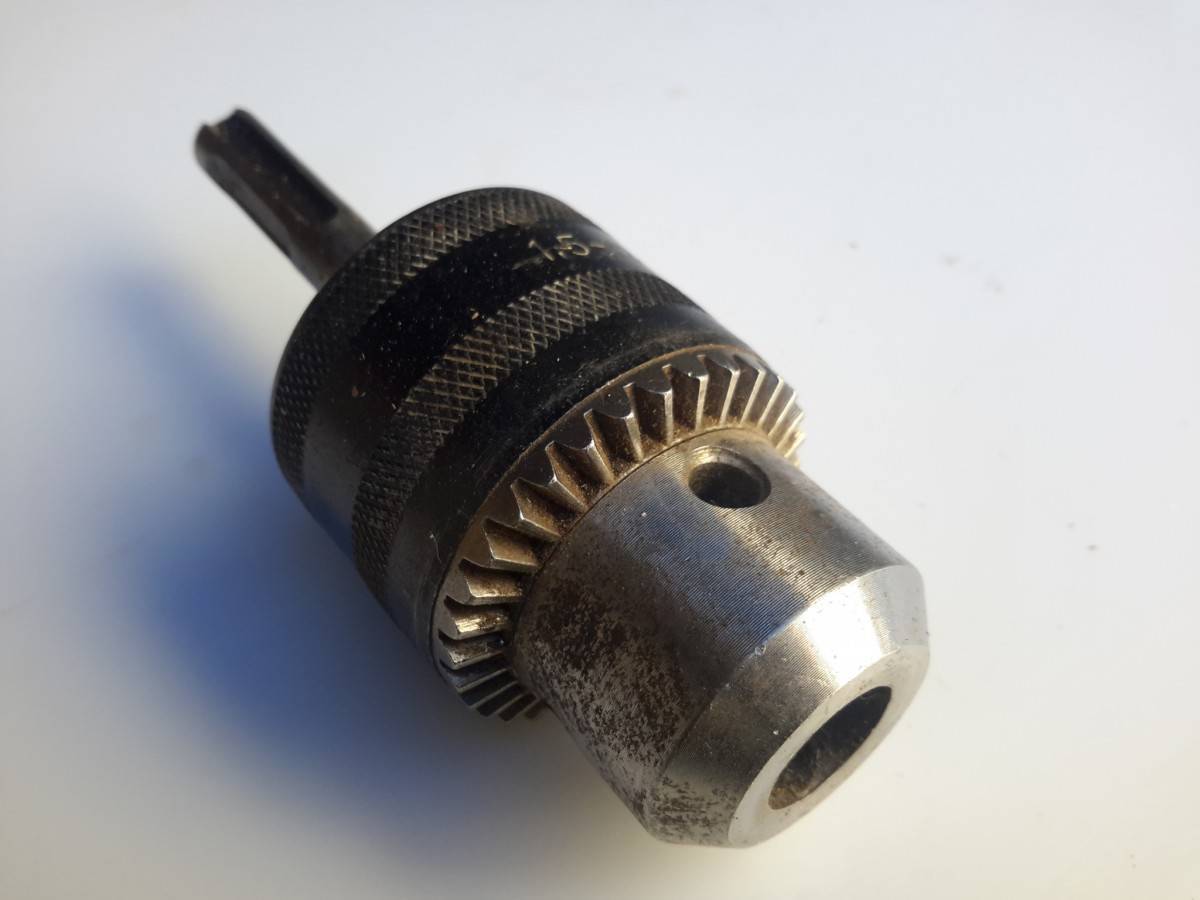

Чтобы использовать инструмент с гладкими хвостовиками круглой формы, требуется приобретение дополнительного элемента – цангового патрона со специальным держателем с пазами.
Элемент ставится на перфоратор, после чего возможно применение обычных сверл.

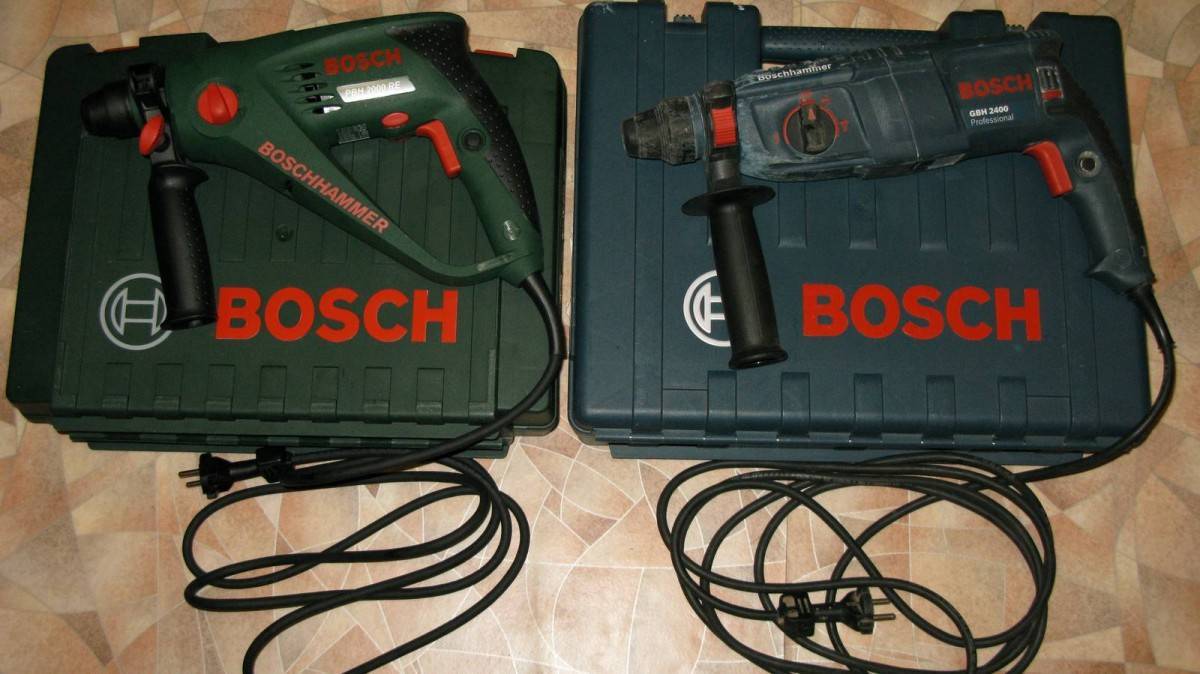

Патроны Bosch
В Bosch делают ставку на развитие современных и наиболее востребованных патронов, среди которых быстрозажимные механизмы SDS-plus. Причем компания четко сегментирует свою оснастку по целевому назначению – для дерева, бетона, камня и металла. Соответственно, для каждого вида патрона применяются специальные сплавы и типоразмеры. Кроме этого, патрон для перфоратора под сверло «Бош» формата от 1,5 мм до 13 мм способен поддерживать функцию реверса и режим ударного воздействия. То есть в большей мере немецкие комплектующие заточены на создание отверстий профессиональным инструментом. Что касается отзывов, то пользователи высоко ценят патроны «Бош», отмечая их конструкционную эргономику, небольшую массу и долговечность.
Что такое лопатка для перфоратора
Зубило на перфоратор – сменная насадка для перфоратора. Ее предназначение – долбление отверстий и канавок в объектах из твердых строительных материалов: бетон, камень. Штробление или снятие швов из раствора, сбивание плитки – задачи для зубила. Устанавливается в ствол для перфоратора, который чаще других частей выходит из строя.
Лопатка: плоская широкая, плоская узкая и пика
Является длинным стержнем с одним заостренным концом.Форма и размер могут быть различными: по задаче, виду патрона, углу рабочей поверхности, ее ширине и загнутости.
Одна сторона – режущая кромка. Выполняет работу по силовому воздействию на поверхность материала. Другая сторона – хвостовик, для крепления в патроне электроинструмента.
Существует 4 основные формы хвостовика:
- 1. sds: встречается редко, служит как инструмент для бюджетных моделей;
- 2. sds plus: диаметр – 10 мм, 4 паза для фиксирования, служит в легких моделях массой до 5 кг;
- 3. sds max: диаметр – от 18 мм, те же 4 паза, но для инструмента профессионального, массой до 12 кг;
- 4. hex: задействуется только для мощных насадок в инструментах массой более 12 кг.

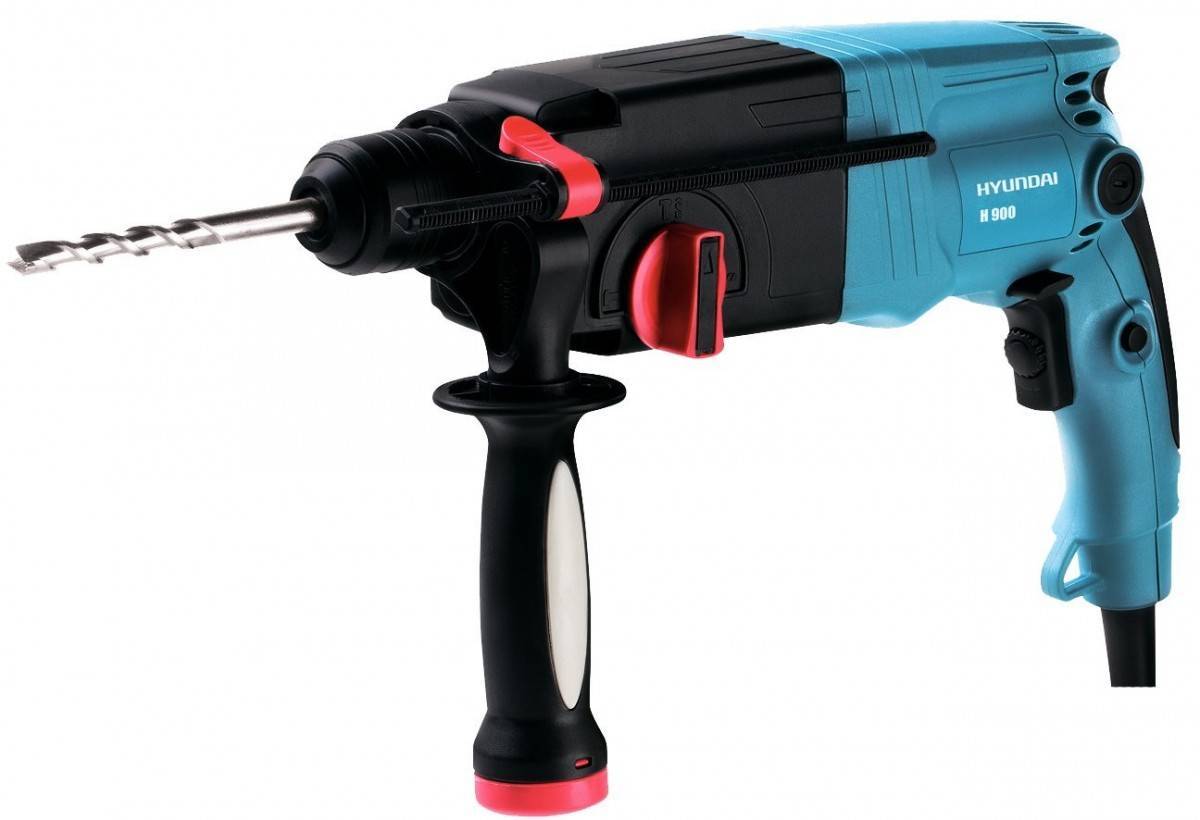

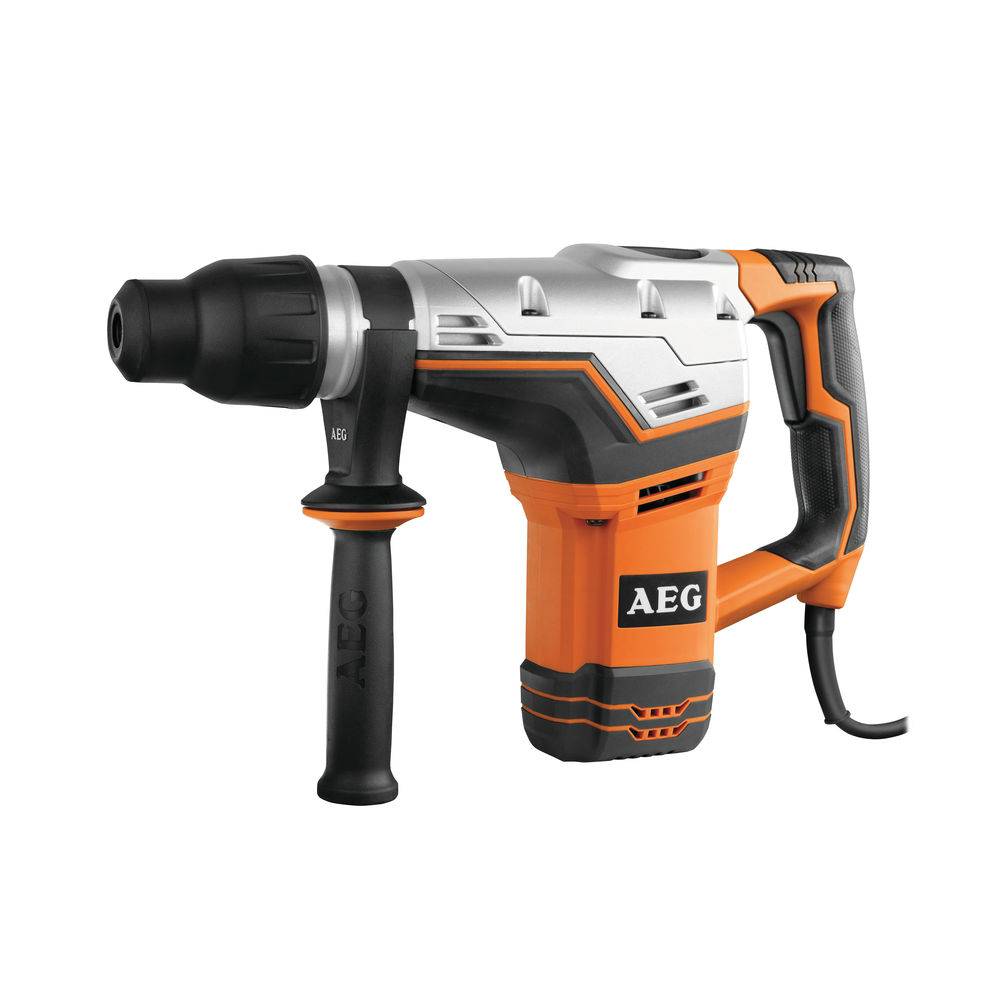

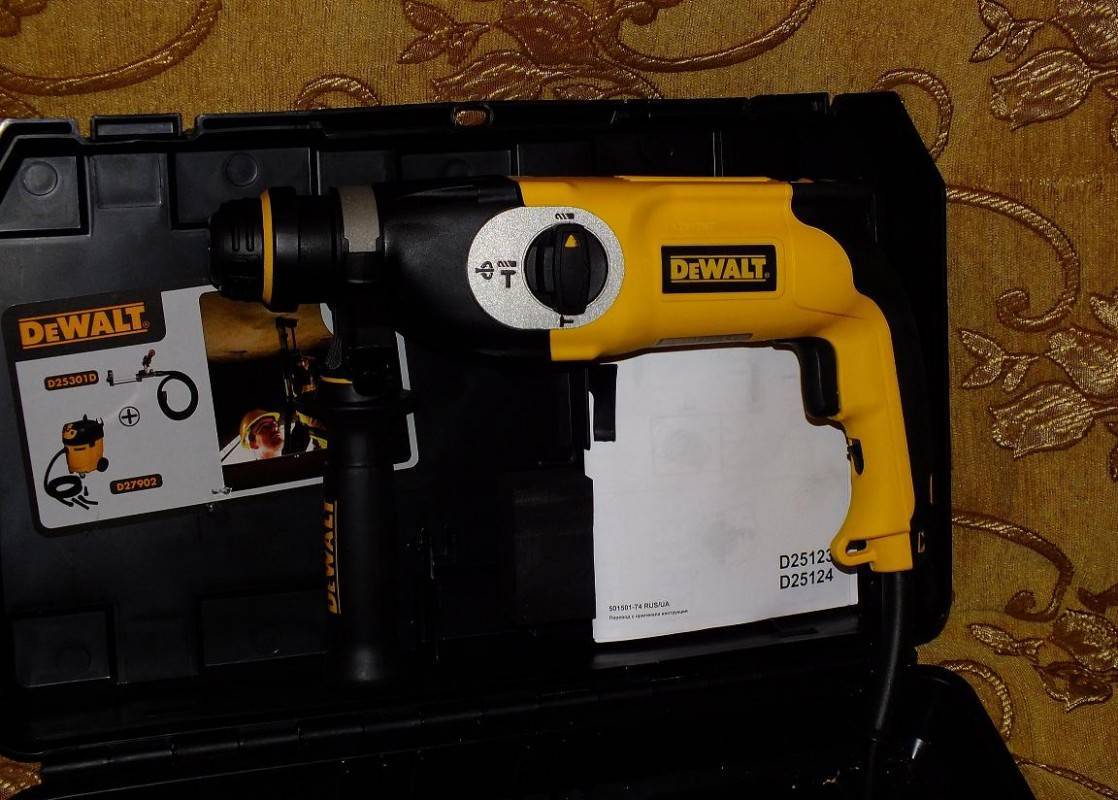

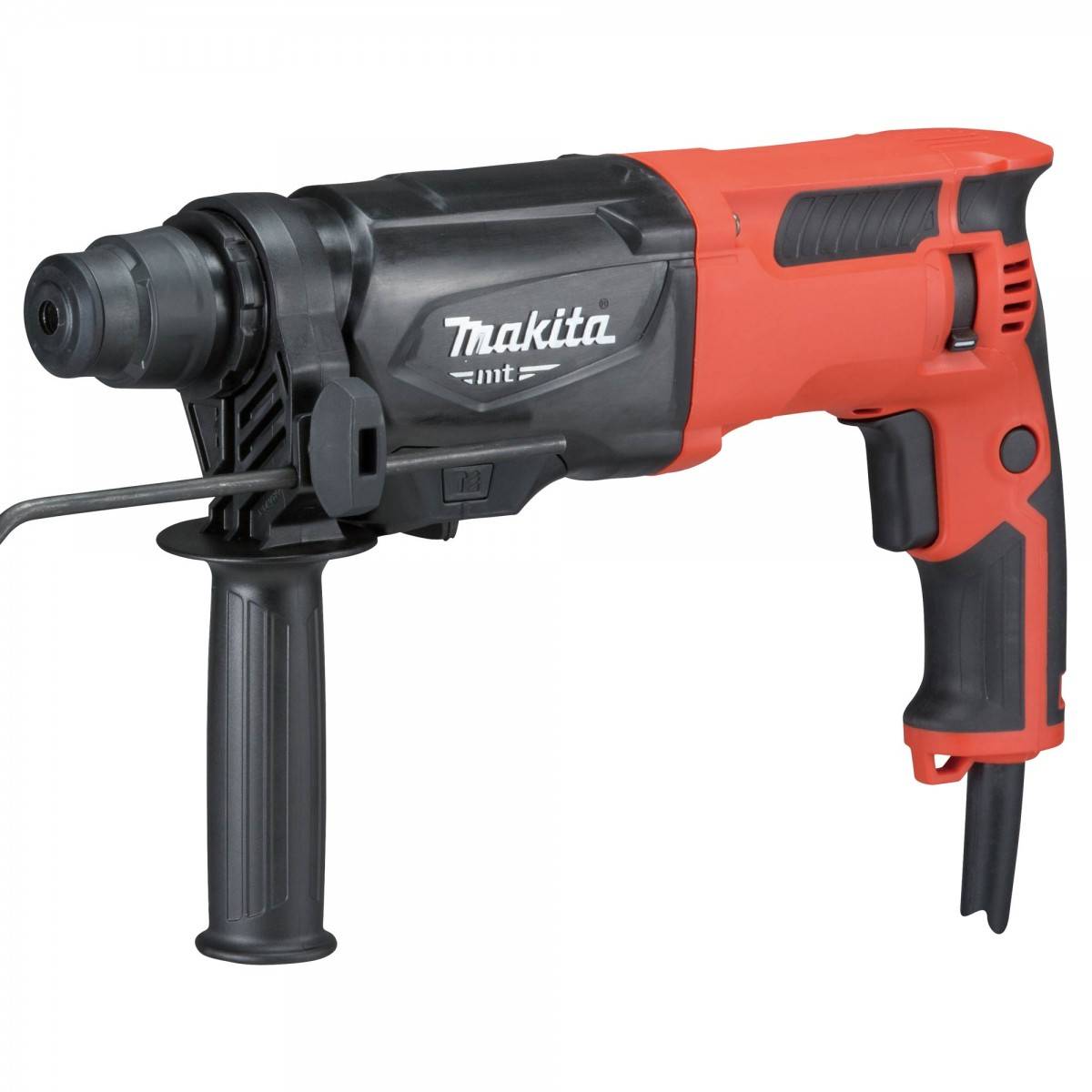

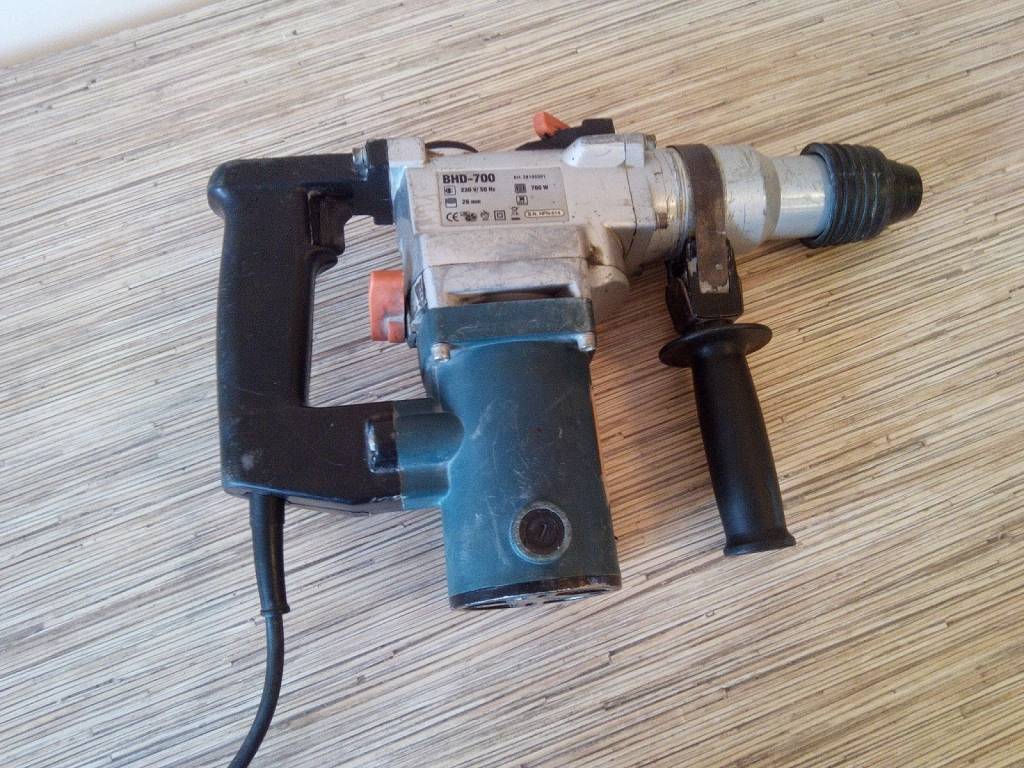

Для чего нужен перфоратор
С латыни слово perforo переводится как пробивать. От него и произошло название инструмента, предназначенного для нанесения коротких ударов по поверхности. В основном перфоратор используется для операций с материалами повышенной твёрдости: в бетоне, железобетоне или кирпиче. Такой инструмент может оснащаться функцией сверления и работать как обычная дрель. С его помощью можно снести перегородку или проштробить канал для укладки кабеля, вырубить нишу или демонтировать кафель.

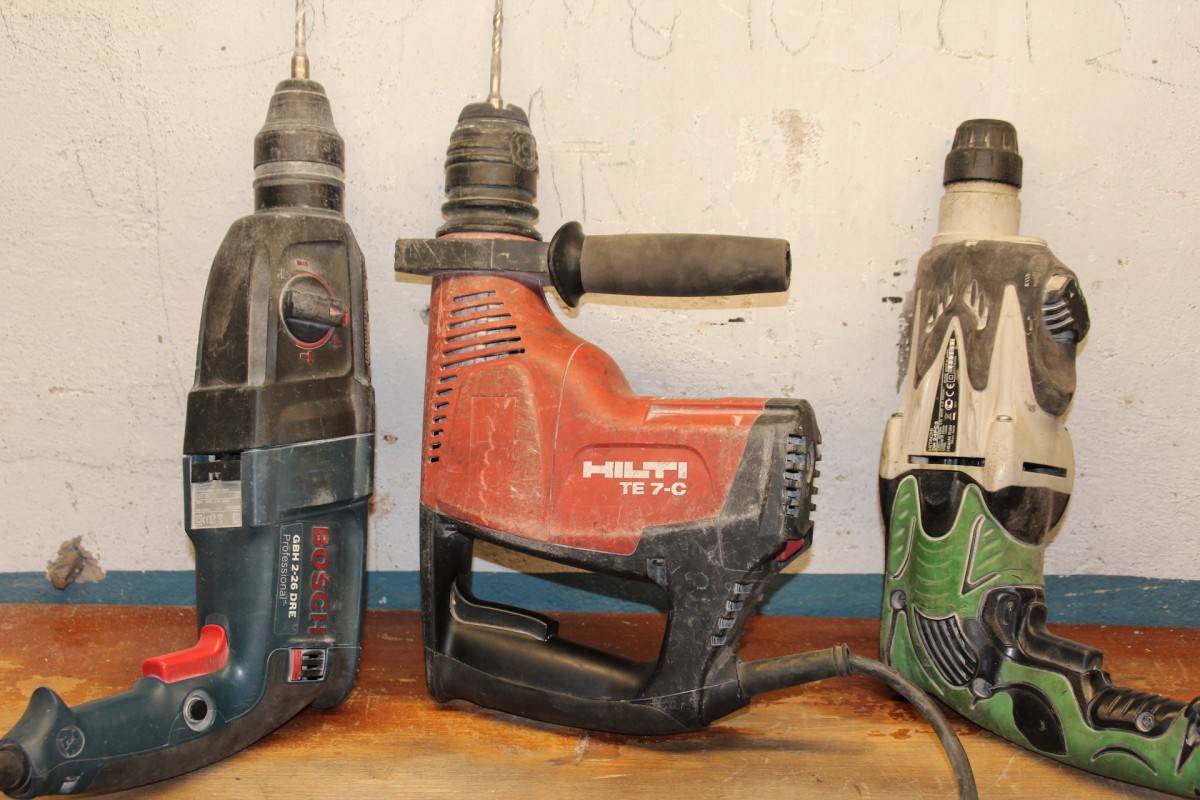

Перфораторы бывают однорежимными, выполняющими одно действие-удар во время вращения. В двухрежимных инструментах добавляются безударные обороты или метод отбойного молотка. Инструмент с тремя способами работы объединяет их все. В этом случае необходим адаптер для перфоратора под сверло.

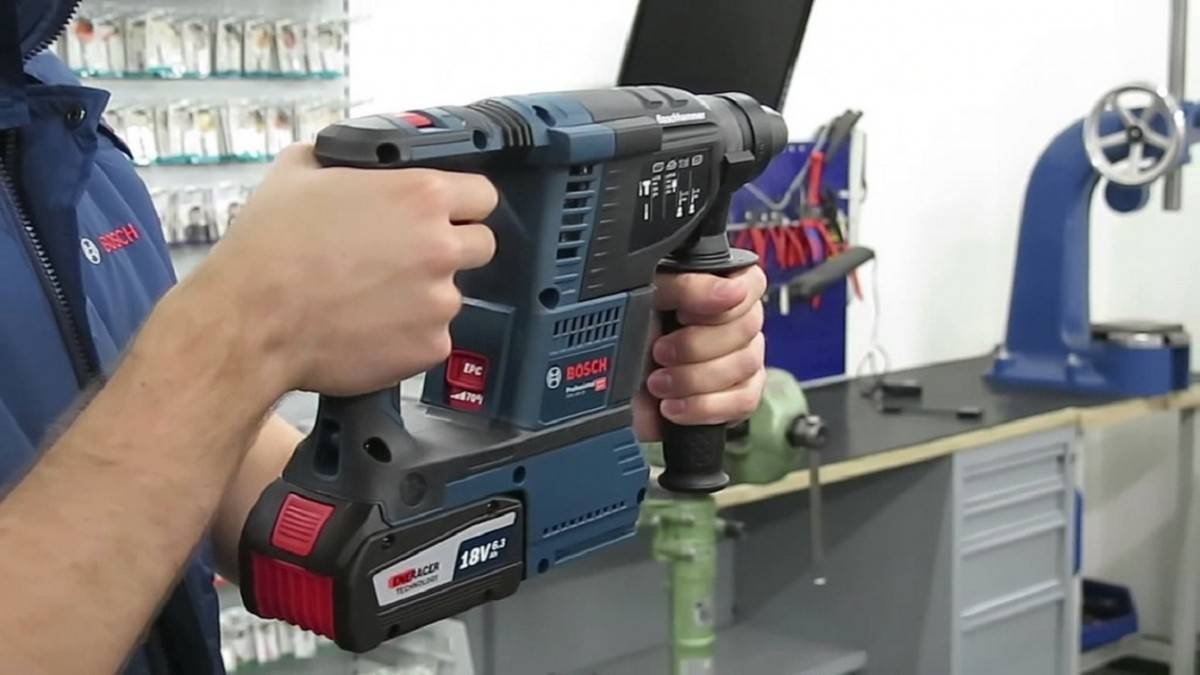

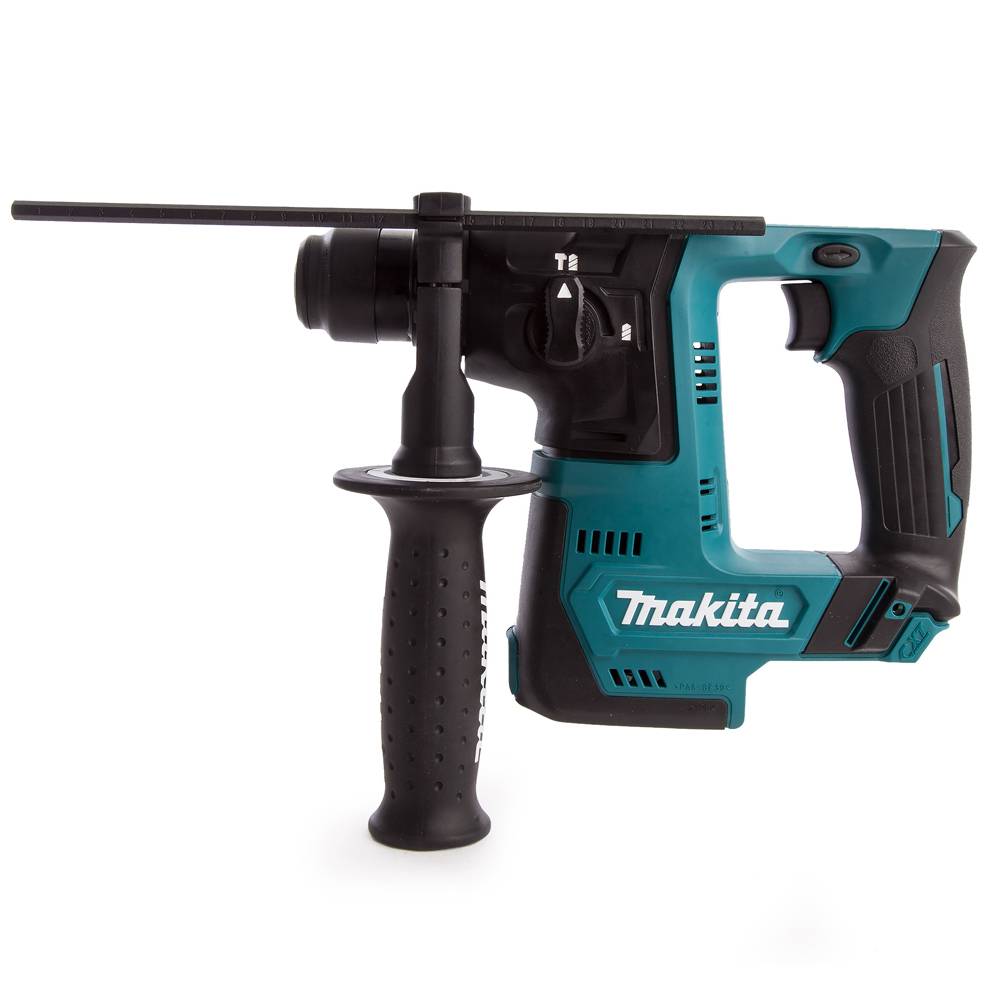

Автономные аккумуляторные перфораторы
Несмотря на небольшую мощность, в определенных ситуациях без автономного оборудования просто не обойтись. Работа в загородных домах или на объекте при отсутствии доступа к центральной электросети требует наличия аккумуляторных приспособлений.
Доля таких перфораторов составляет лишь незначительную часть современного рынка. Это связано с малой мощностью и коротким временем непрерывной работы изделия. Ввиду сложности исполнения, разработкой данного типа инструментов занимаются только серьезные ведущие производители. Соответственно, их стоимость сильно отличается от привычного электрооборудования в большую сторону.
Несмотря на явные достоинства автономного питания, следует подчеркнуть и неизбежные минусы:
- время непрерывной работы не превышает 20 минут;
- наличие доступа к электросети для периодической подзарядки батареи;
- внушительная стоимость автономного источника питания (аккумулятора).
Разборка электрической части перфоратора Интерскол
Электрическая часть перфоратора Интерскол состоит из трех основных частей:
- ротор;
- статор;
- цепи управления с угольными щетками.
Порядок разборки электрической части всех моделей перфораторов Интерскол практически одинаковый.
Электрическая схема перфоратора Интерскол П-26/800ЭР
На предыдущих этапах мы разделили корпус на два: корпус редуктора и корпус статора.
Разборка статора
Для разборки статора поз.74, необходимо вытащить из корпуса поз.77 защитную диафрагму поз.72, закрывающую статор от попадания грязи, пыли.
Открутить два винта поз.73 и вытащить статор поз.74. Для облегчения процесса вытаскивания достаточно постучать по торцу крышки статора деревянным молотком или бруском.
Со статора можно снять колодки клеммные поз.75. Это делается для того, чтобы проверить качество контактов от статора к щеткодержателю.
Разборка ротора
Ротор разбирается в случае, когда необходимо заменить коллектор, подшипники, перемотать обмотки.
Отделить ротор от узла ударного механизма можно, освободив два винта поз.68 и сняв щит поз.67.
С ротора поз.69 надо снять подшипники поз.66, 70, втулку демпфирующую поз.71. Подшипники легко снимаются при помощи съемника.
Разборка цепей управления и демонтаж угольных щеток
Основу управления перфоратором Интерскол составляет выключатель поз.87 и фиксатор реверса поз.90. При помощи комбинированной кнопки перфоратору можно задавать частоту оборотов электродвигателя.
Чтобы достать щетки поз.83, надо снять щеткодержатель поз.81. Снимается он поворотом против часовой стрелки на 90º. Освободив щеткодержатель, угольные щетки достать несложно.
Схема перфораторов Интерскол П710ЭР и П600ЭР имеет свои особенности:
- отсутствует щеткодержатель комбинированный;
- использован другой тип выключателя.
Все! Перфоратор Интерскол разобран. Читайте инструкцию о ремонте и как собрать и смазать перфоратор.
Применение буров по бетону для других материалов
Среди многих обывателей бытует мнение, что сверла, независимо от их предназначения — это универсальный инструмент, который может справиться с любым материалом, вопрос только во времени. Это, конечно же, ошибочное мнение: это подтвердит любой, кто пытался сверлом по дереву просверлить кирпичную стену или металл. Сверло по дереву предназначено для сверления древесины путем снятия стружки под углом, близким к прямому, по металлу сверло также снимает стружку, но под углом около 45 градусов, постепенно проникая в него, победитовое сверло крошит и пробивает бетон.
Если применить бур по бетону к дереву, то он просто раскрошит дерево и отверстие будет выглядеть отвратительно, а если попробовать сверлить металл, то победита надолго не хватит, его кромки просто сотрутся.
https://youtube.com/watch?v=vXlD-QPNc6M

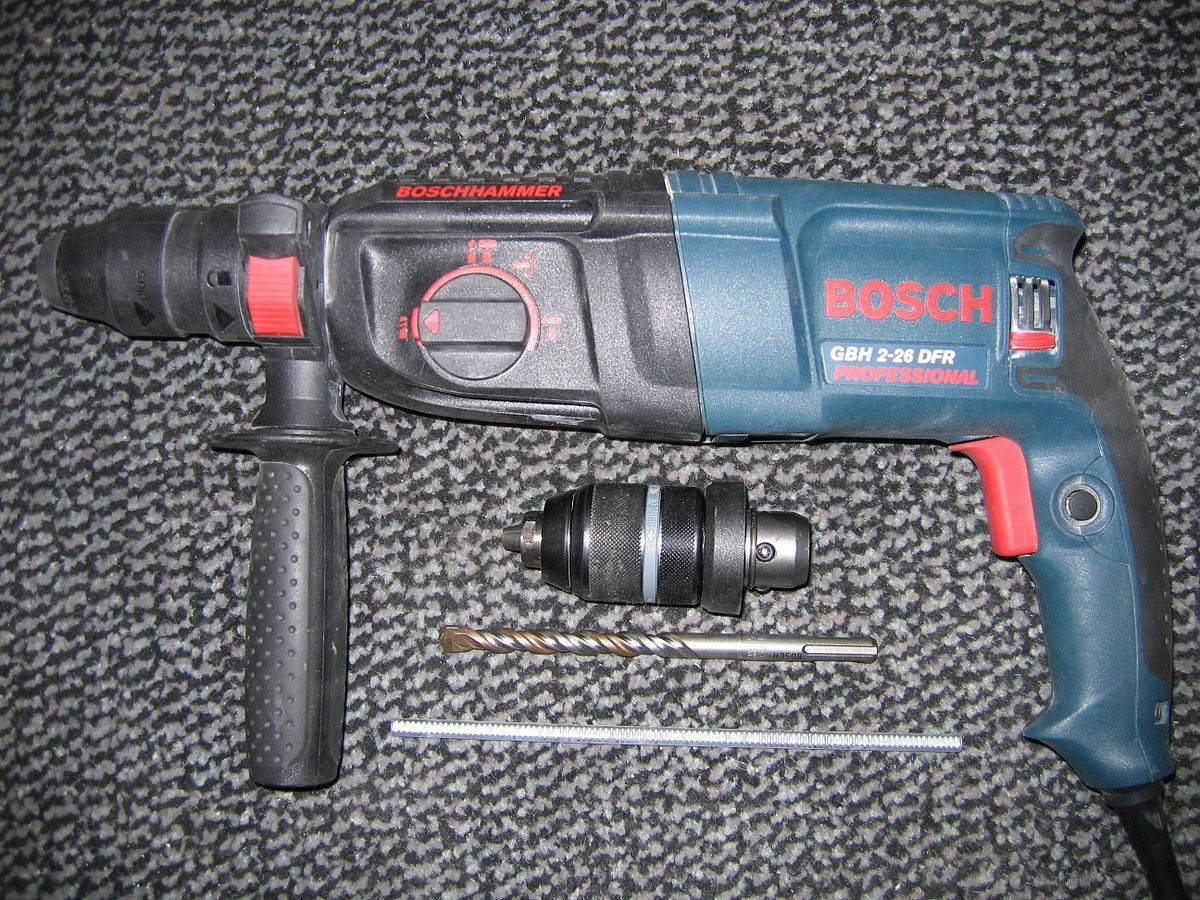

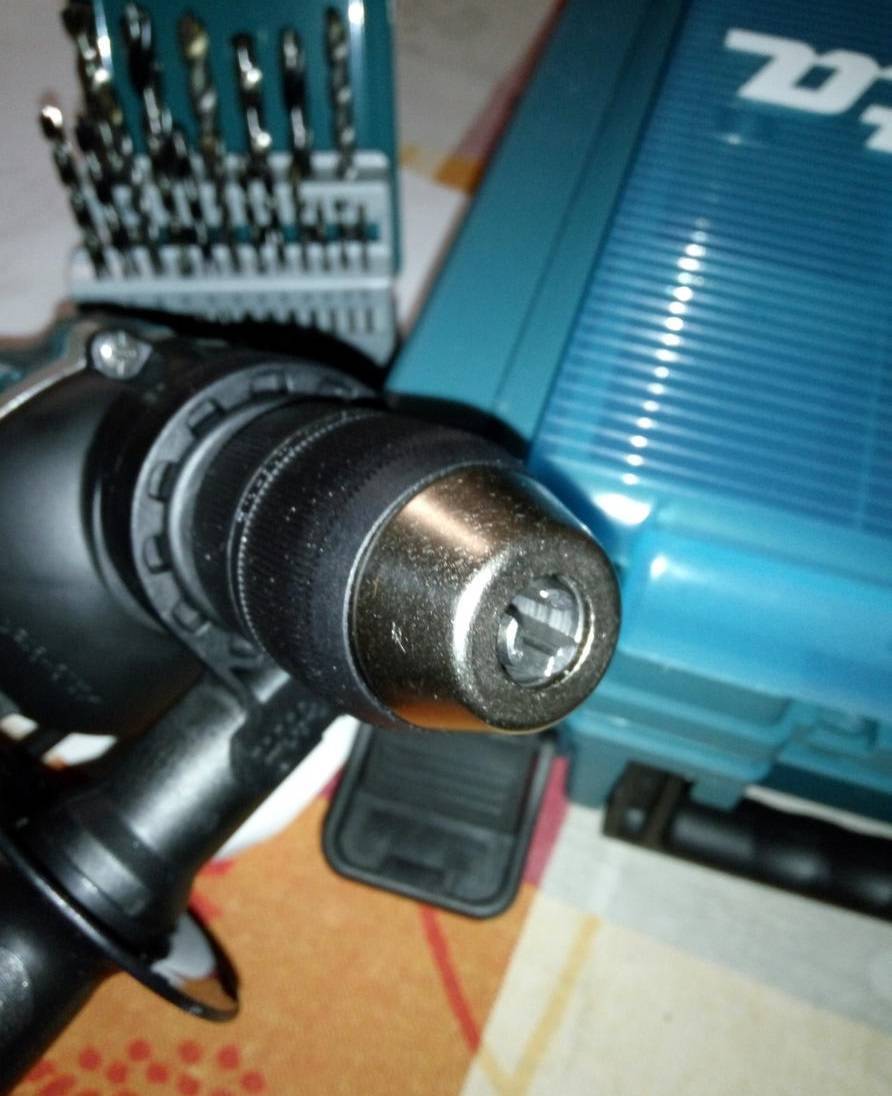

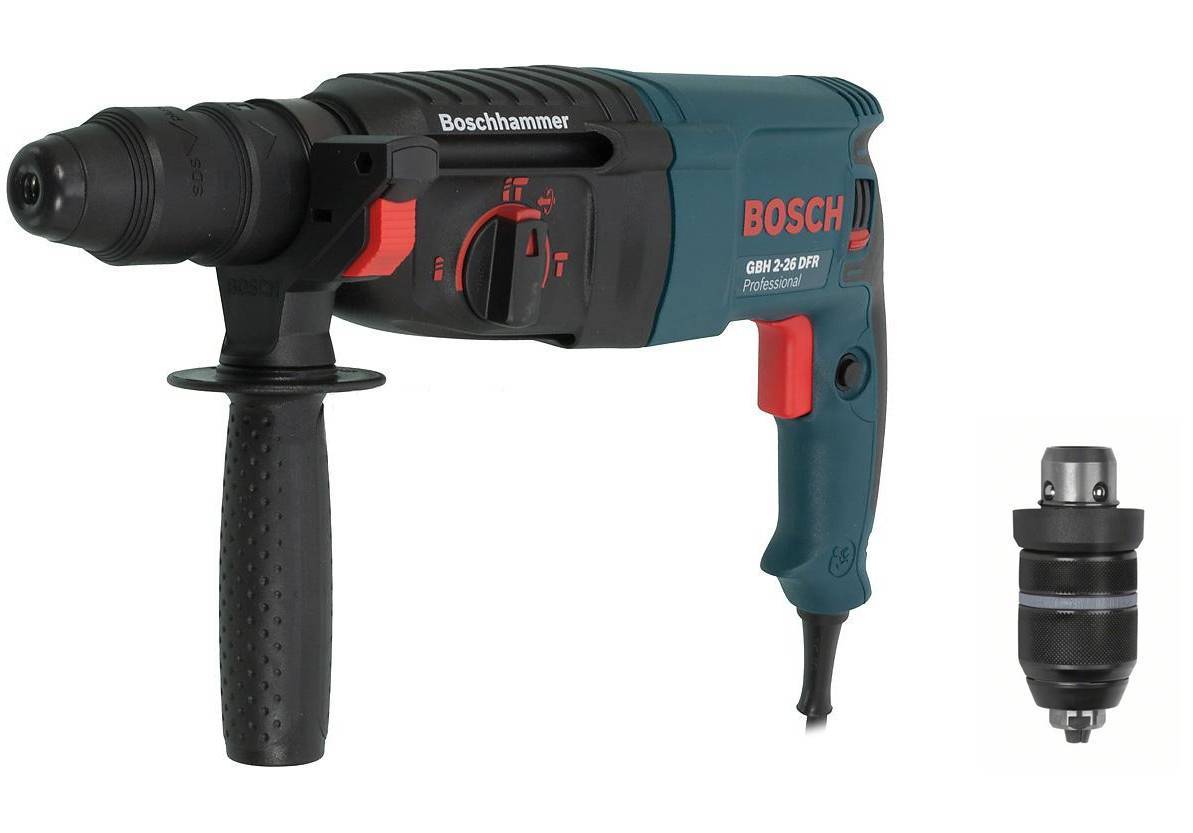

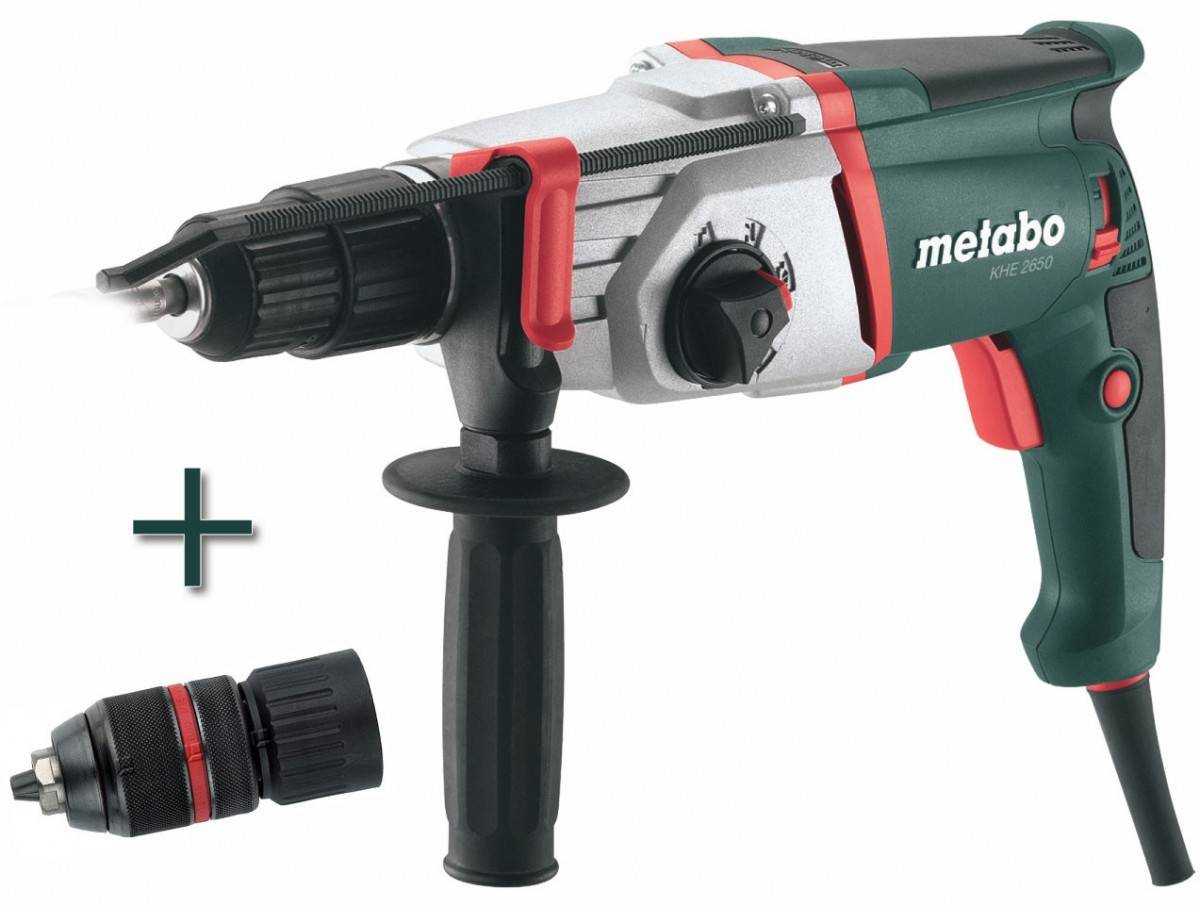

Съемные и несъемные патроны что о них известно
При эксплуатации перфоратора вы наверняка сталкивались с таким термином, как съемный патрон для перфоратора. Различают два типа патронов на перфораторы — съемные или быстросъемные и обычные, которые снимаются только при разборке самого механизма. Быстросъемные устройства фиксируются 4 шариками, которые входят в зацепление с пазами торцевой части растровой втулки. Чтобы снять такой патрон, его надо потянуть на себя.
На фото выше показано устройство съемного типа. Его можно демонтировать без необходимости разборки. Это очень удобно, когда необходимо вместо него установить цанговый элемент
Такие устройства являются не оригинальными, поэтому если вам попадается новый перфоратор со съемным патроном, то нужно принять это во внимание, так как, скорее всего, зажимной механизм установлен не оригинальный
Обычные типы зажимных устройств или оригинальные можно демонтировать только после разборки самого механизма (вместо них можно установить съемные патроны). Фиксируются они при помощи цилиндрических бочонков, расположенных в пазах.
Надежными считаются механизмы несъемного типа, однако при необходимости их замены или ремонта, необходимо разбирать оснастку. Как снять несъемный патрон с перфоратора, показано на видео ниже.
Это интересно!Разница в цене между сменными и несъемными патронами отличается почти в 5 раз. Если оригинальный элемент стоит около 3-3,5 тысяч рублей, то сменный можно купить за 500-800 рублей.

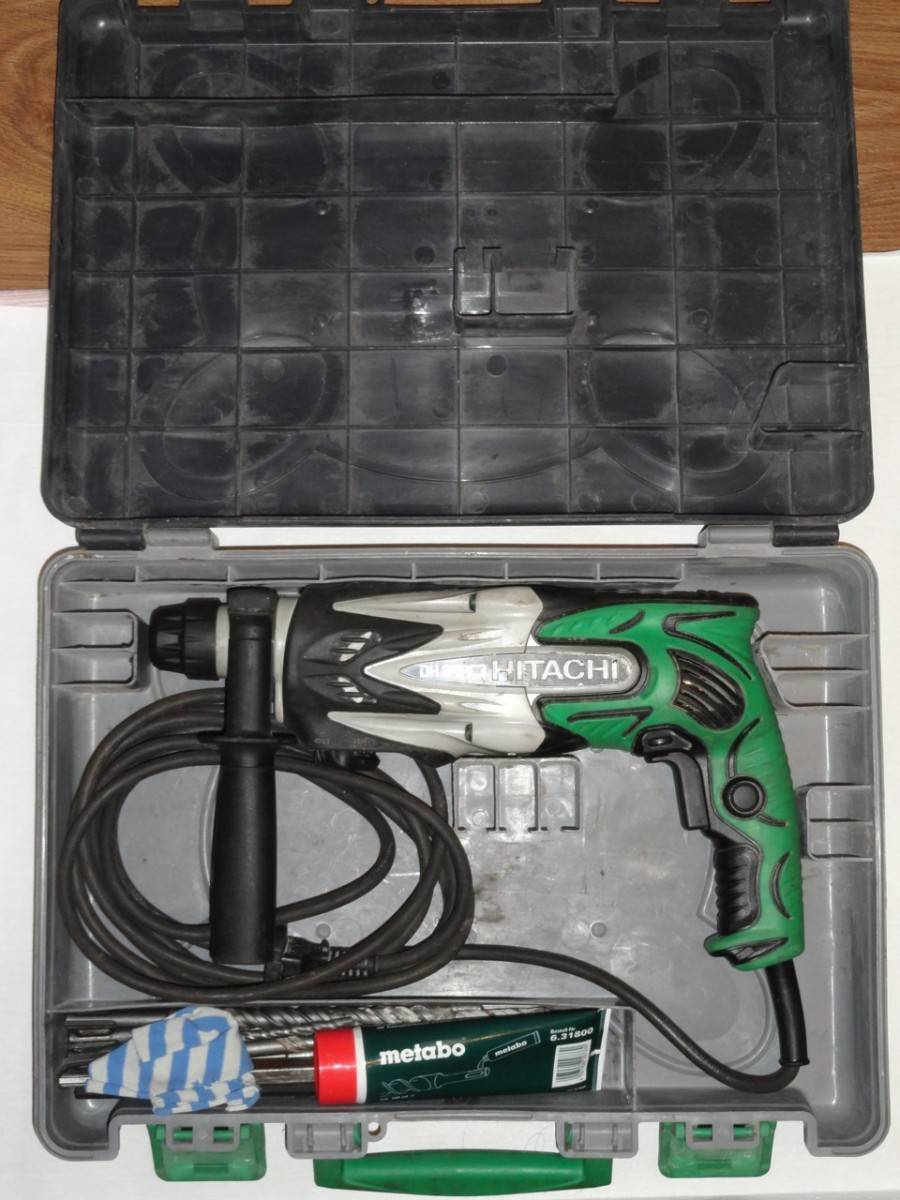

Основные режимы работы перфоратора
Перфораторы работают в нескольких основных режимах, переключаемых оператором в зависимости от проводимых работ.
Режимы работы перфоратора: сверление, бурение, удар
Сверление
Выполняется после переключения регулятора в соответствующий режим (пиктограмма сверла). Подавляющее количество моделей перфораторов снабжены функцией постепенного набора оборотов рабочего вала. Управляется частота оборотов с помощью кнопки пуска. При слабом нажатии обороты от ноля плавно поднимаются выше. При нажатии кнопки до упора обороты становятся максимальными.
В зависимости от того, какой материал надо просверлить, рекомендуется регулировать частоту оборотов сверла или бура. Так, деревянные изделия лучше всего сверлить на высоких оборотах, металлические на низких, а бетон или камень — на средних.
Чаще всего перфоратор используется для сверления камня или бетона. Связано это с тем, что устройство патрона для крепления бура имеет люфт в продольной оси, рассчитанный на ударно-бурильную функцию. Поэтому при сверлении отверстий в дереве или металле не всегда можно достичь желаемой точности. Наконечник бура может слегка «вилять».
Для точного сверления отверстий рекомендуется использовать кулачковый патрон с SDS-хвостовиком. Сверло без люфта закрепляется в кулачковом патроне, который вставляется в перфоратор. Кулачковый патрон входит в комплект либо приобретается отдельно. С помощью сменного патрона можно сверлить любые отверстия и материалы.
Бурение

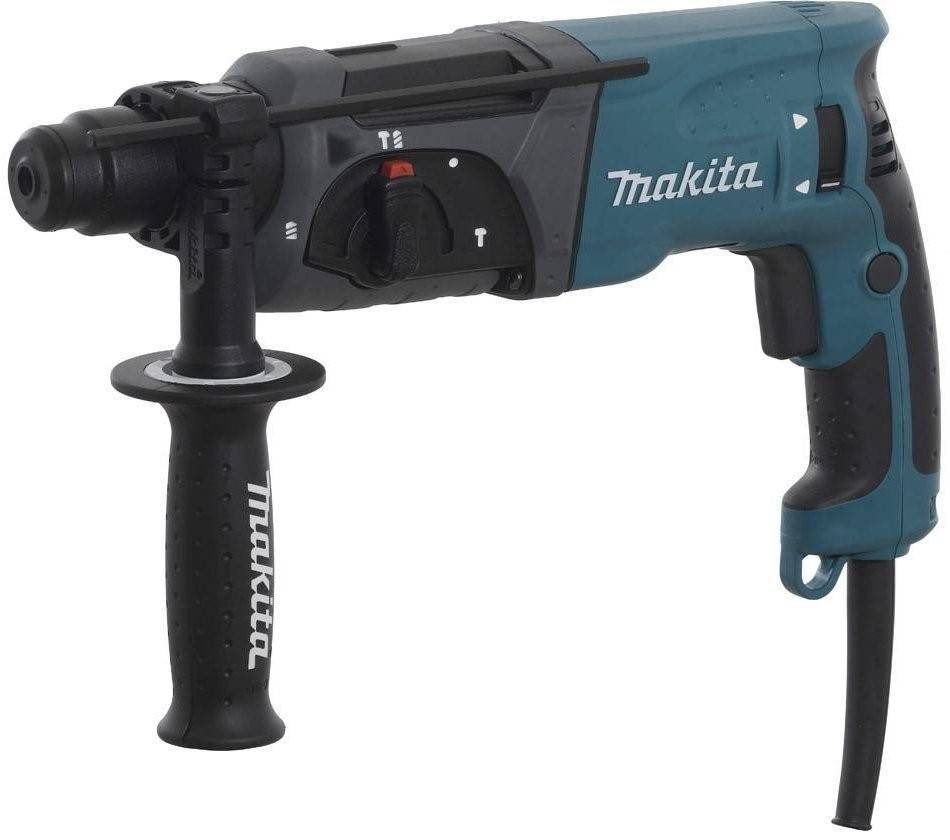

Режим бурения включается переводом регистра переключателя в среднее положение (нужно выбрать пиктограмму сверла и молотка). Обычно обозначается знаком нарисованного на корпусе сверла и молотка одновременно. Применяется бурение для долбёжки бетонных и каменных материалов. Можно не только делать отверстия, но также прокладывать каналы для разводки электрических и других кабелей в штукатурке или кирпичных стенах.
Так как бурение имеет множество разнообразных форм, инженерами разработаны многочисленные насадки для ведения работ в различных условиях. Все их объединяет наличие специального хвостовика, который совмещается с патроном SDS+.
Удар
Ударный режим применяется для монтажных и демонтажных работ. На переключателе режимов обозначен пиктограммой молотка. При работе в этом режиме отсутствует вращение рабочего вала. Происходит только поступательное движение инструмента.
Реверс
Функция реверса позволяет переключать направление вращения патрона в разных направлениях.
Переключатель реверса находится под рукой
Часто при бурении железобетонных конструкций бур упирается в арматуру и входит с ней в клинч. Для того, чтобы освободить его, предусмотрен переключатель реверса, который даёт возможность провернуть бур в обратном направлении и продолжить бурение, минуя арматуру. Обычно кнопка реверса расположена непосредственно возле пусковой кнопки агрегата.
Режим реверса превращает перфоратор в шуруповёрт, которым можно закручивать и откручивать болты, гайки и шурупы любого размера и конфигурации.
Дополнительные возможности инструмента
Кроме вышеперечисленных, к стандартному набору опций в современном перфораторе относятся:
- линейка для определения глубины отверстия;
- рычаг фиксации рабочего положения пусковой кнопки;
- предохранительная муфта — останавливает работу мотора при заклинивании бура.
- пылеудаления — крыльчатка на двигателе с системой отводящих пыль каналов;
- погашения вибрации — специальные пружины между корпусом и силовым агрегатом;
- электронного регулирования работы и контроля состояния щёток на коллекторе электромотора.
Фото патронов для перфоратора
Также рекомендуем просмотреть:
- Какими бывают алюминиевые заклепки
- Лучшие биты для шуруповерта
- Какая монтажная пена лучше
- Выбираем полотно для ножовки по металлу
- Обзор буров и сверл для перфоратора
- Обзор алмазных коронок по бетону
- Лучшие сверла по бетону для дрели и перфоратора
- Как выбрать хороший алмазный диск по бетону
- Какой абразивный диск лучше выбрать
- Фрезы по дереву для ручного фрезера
- Как подобрать хороший шлифовальный круг правильно
- Выбираем хорошие сверла по дереву
- Типы и размеры скоб для степлера
- Зачем нужен унипак
- Щетка по металлу для болгарки и дрели
- Какую и как выбрать леску для триммера
- Какие сверла по металлу лучше
- Какое масло для бензопилы выбрать
- Отрезные круги для болгарки
- Металлические хомуты для крепления труб
- Как выбрать оцинкованное ведро
- Как выбрать диск для циркулярной пилы
- Виды пилок для электролобзика
- Разновидности лепестковых кругов
- Что такое пакля
- Нейлоновые стяжки
- Виды и применение изоленты
- Выбираем легкое пластиковое ведро
- Как выбрать защитные очки
- Зачем нужен малярный скотч
Помогите сайту, поделитесь в соцсетях 😉
Бур по бетону для перфоратора
Составляющими конструкции бура по бетону являются:
- стержень спиральный;
- режущая часть;
- хвостовик.
Буры, предназначенные для работы по бетону можно отнести к 2 типам:
- проломным — разрушающим;
- проходным — выполняющим отверстия.
Все буры по бетону для перфоратора делятся на типы:
- шнековые — самозатачивающиеся. Выполнены так, что шлам удаляется с большой скоростью. Бурят на большую глубину. Оснащены победитовой напайкой. В основном сочетаются с хвостовиком SDS-plus. Незаменимы при ремонте и монтаже не очень тяжелых конструкций;
- спиральные — применяются также для выполнения глубоких отверстий. Обычно имеют большой диаметр. Используются при монтаже кондиционеров, выполнении не очень масштабных строительных работ, демонтаже стен большой толщины;
- пологие — с их помощью бурят отверстия небольшой глубины с приложением дополнительных усилий, т.к. шлам удаляется плохо из-за малой крутизны спирали. В их пользу говорит тот факт, что служат они дольше, чем спиралевидные.
Специфические буры перфораторов для работы по бетону
Для выполнения специфических работ существуют следующие виды буров:
- Буровая коронка. Используется при прокладке электропроводки по бетонным стенам. С ее помощью выполняются отверстия любых диаметров для установки:
- соединительных коробок;
- розеток;
- выключателей.
2. Зубило в виде пики. Разрушает бетон.
3. Долото плоское. Откалывает бетон более точно.
4. Бур канальный. Облегчает прокладку электропровода.
Полезно: быстрее удаляет шлам бур, имеющий больший угол наклона спирали.
