Самодельные сверлильные станки для печатных плат

Что такое сверлильный станок и для чего он нужен

Просверлить тонкий материал не будет проблемой, достаточно взят дрель в руки, пару секунд и работа сделана. Но что делать, если вам очень нужно сделать точное и выверенное отверстие в толстом брусе? Ручные инструменты не подойдут, потому что есть большой риск испортить заготовку.

Результатом такой работы будет смещение центра отверстия, появления рваного края и изменение геометрии. Избежать таких недочетов и сделать отверстие с определенными параметрами вам поможет именно сверлильный станок. За счет надежности фиксации детали, которую вы будете обрабатывать, а также центрованию инструмента получится обеспечить точность сверления, которой не добиться при работе дрелью.

Для того, чтобы сделать своими руками присадочный станок для мебели, потребуется доработать исходный инструмент. На изготовление не уйдет много времени и сил.

Не нужно забывать и про универсальность такого инструмента – при замене сверл вы сможете работать с абсолютно любыми материалами, и с мягкой древесиной, и с металлом, а также будет несложно просверлить листовую сталь. Вместо сверл можно использовать фрезу, и тогда устройство сможет заменить даже фрезерный станок с небольшой мощностью. Кроме того, сверлильный станок поможет облегчить труд мастеру. Поверьте, работать со стационарными устройствами намного проще, и не требуется удерживать на весу тяжелые инструменты.

Из чего он должен состоять

Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.

В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.

Вертикальный вариант станка. Вертикально-сверлильный станок. Настольный сверлильный мини-станок. Сверлильный станок из дрели. Из чего состоит сверлильный станок? Общее устройство сверлильного станка.

По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.

Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:

  • станина;
  • рулевая рейка;
  • двигатель.

Область применения самодельных сверлильных станков

Мысли о создании сверлильного станка своими руками возникает у людей, любящих мастерить, но в то же время не занимающихся изготовлением каких-либо предметов на профессиональной основе как с использованием металла, так и прочих материалов (дерево, пластик и т.д.).

Это обусловлено тем, что самодельное оборудование не сможет в полной мере заменить промышленно выпускаемые аналоги в полной мере, как по функциональности, так и по производительности, а лишь облегчит выполнение несложных ремонтных и прочих работ.

Кроме этого, радиолюбители и люди, занимающиеся самостоятельным изготовлением печатных плат, также могут поставить перед собой подобную задачу, т.к. наличие сверлильного станка значительно упрощает их работу, а приобретение оборудования заводского производства нерентабельно.

Самодельная конструкция с использованием двигателя от стиральной машины

Конструктивные элементы сверлильного мини-станка

Сверлильные мини-станки, собранные своими руками, могут серьезно отличаться друг от друга: все зависит от того, какие комплектующие и материалы были использованы для их изготовления. Однако как заводские, так и самодельные модели такого оборудования работают по одному принципу и предназначены для выполнения схожих функций.

Сделать станок будет проще, если для сверлильной головы взять салазки от компьютерного дисковода

Несущим элементом конструкции сверлильного станка для печатных плат является станина-основание, которая также обеспечивает устойчивость оборудования в процессе выполнения сверления. Исходя из назначения данного конструктивного элемента, изготавливать станину желательно из металлической рамки, вес которой должен значительно превышать суммарную массу всех остальных узлов оборудования. Если пренебречь этим требованием, вы не сможете обеспечить устойчивость вашего самодельного станка, а значит, не добьетесь требуемой точности сверления.

Роль элемента, на котором крепится сверлильная головка, выполняет переходная стабилизирующая рамка. Ее лучше всего изготовить из металлической рейки или уголков.

Каретка от привода с прикрепленным самодельным уголком под двигатель

Планка и амортизирующее устройство предназначены для обеспечения вертикального перемещения сверлильной головки и ее подпружинивания

В качестве такой планки (ее лучше зафиксировать с амортизатором) можно использовать любую конструкцию (важно только, чтобы она выполняла возложенные на нее функции). В этом случае может пригодиться мощный гидравлический амортизатор. Если же такого амортизатора у вас нет, планку можно изготовить своими руками либо использовать пружинные конструкции, снятые со старой офисной мебели

Если же такого амортизатора у вас нет, планку можно изготовить своими руками либо использовать пружинные конструкции, снятые со старой офисной мебели.

Управление вертикальным перемещением сверлильной головки осуществляется при помощи специальной ручки, один конец которой соединяют с корпусом сверлильного мини-станка, его амортизатором или стабилизирующей рамкой.

Крепление для двигателя монтируют на стабилизирующей рамке. Конструкция такого устройства, в качестве которого может выступать деревянный брусок, хомут и др., будет зависеть от конфигурации и конструктивных особенностей остальных узлов сверлильного станка для печатных плат. Использование такого крепления обусловлено не только необходимостью его надежной фиксации, но также тем, что вы должны вывести вал электродвигателя на требуемое расстояние от планки перемещения.

Выбор электрического двигателя, которым можно оснастить сверлильный мини-станок, собираемый своими руками, не должен вызвать никаких проблем. В качестве такого приводного агрегата можно использовать электродвигатели от компактной дрели, кассетного магнитофона, дисковода компьютера, принтера и других устройств, которыми вы уже не пользуетесь.

Двигатель от фена

В зависимости от того, какой электрический двигатель вы нашли, подбираются зажимные механизмы для фиксации сверл. Наиболее удобными и универсальными из таких механизмов являются патроны от компактной дрели. Если подходящий патрон найти не удалось, можно использовать и цанговый механизм. Подбирайте параметры зажимного устройства так, чтобы в нем можно было фиксировать очень мелкие сверла (или даже сверла размера «микро»). Для соединения зажимного устройства с валом электродвигателя необходимо использовать переходники, размеры и конструкция которых будут определяться типом выбранного электродвигателя.

Миниатюрный цанговый патрон

В зависимости от того, какой электродвигатель вы установили на свой сверлильный мини-станок, необходимо подобрать блок питания

Обращать внимание при таком выборе следует на то, чтобы характеристики блока питания полностью соответствовали параметрам напряжения и силы тока, на которые рассчитан электродвигатель

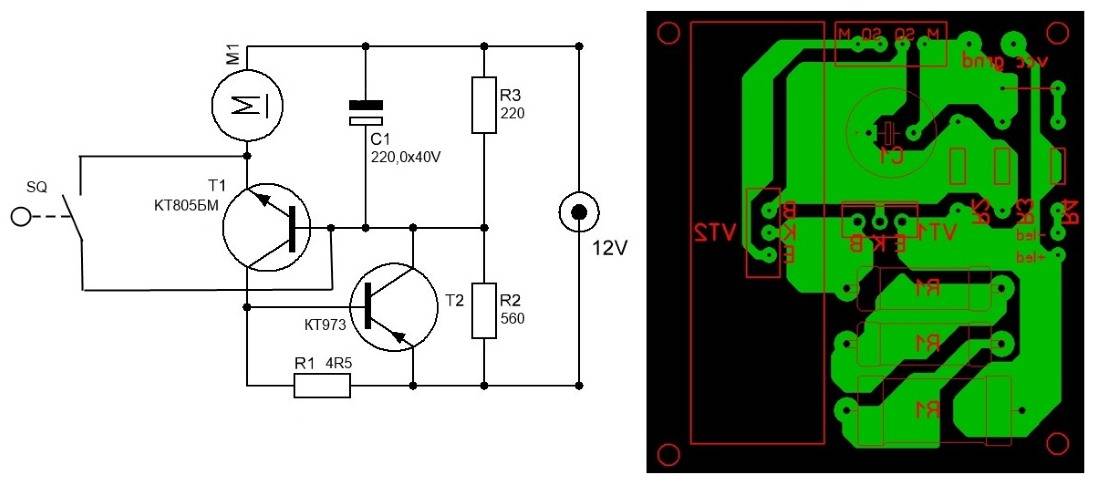

Схема автоматического регулятора оборотов в зависимости от нагрузки для двигателя на 12 В (нажмите для увеличения)

2 Конструкция станка

Конструкция мини-станка для обработки печатных плат имеет довольно простую схему. По сути, этот станок мало чем отличается от стандартных сверлильных моделей, только он намного меньше и имеет несколько нюансов. Практически всегда мы рассматриваем настольный сверлильный мини-агрегат, так как он будет иметь размеры, что редко превышают отметку в 30 см.

Если рассматривать самодельный образец, то он может быть чуть больше, но только за счет того, что человек, который собирал его своими руками, просто не смог оптимизировать конструкцию должным образом. Такое бывает, если под руками попросту не находится подходящих деталей.

Опишем сейчас непосредственно конструкцию станка, а также детали, из которых его надо изготовить. В качестве основных составляющих при сборке мини-устройства для сверления плат используют:

  • станину;
  • переходную стабилизирующую рамку;
  • планку для перемещения;
  • амортизатор;
  • ручку для манипуляций с высотой;
  • крепление для движка;
  • движок;
  • блок питания;
  • цангу и переходники.

Так выглядит готовый самодельный сверлильный станок для печатных плат

Итак, список используемого оборудования достаточно объемный, но на самом деле ничего сложного здесь нет.

2.1 Разбор конкретных деталей

Обратимся теперь к конкретным деталям, что уже были названы выше, а также дадим рекомендации по их подбору.

Для начала отметим, что мы сейчас описываем самодельный станок, который по сути можно собрать из подручных средств. Конструкция заводских образцов отличается от описанной нами только применением специализированных материалов и деталей, которые в домашних условиях создать практически невозможно. Придется покупать.

Станину желательно делать из тяжелой металлической рамки. Вес ее должен быть больше, чем вес всей остальной конструкции. Причем расхождение может быть довольно внушительным. Только так вы добьетесь стабильности агрегата во время работы. Особенно это касается моделей, что собираются своими руками.

И не стоит обманываться, когда видите приставку мини. Мини-станок – это такой же станок, и он все так же требует качественной стабилизации. Под станину часто прикручивают ножки или что-то подобное, чтобы дополнительно зафиксировать ее положение.

Самодельный сверлильный станок со стабилизационной рамкой

Стабилизирующая рамка является креплением для всего механизма. Ее делают из рейки, уголка или чего-то подобного. Предпочтительно использовать деталь. Планка для перемещения может быть самой разнообразной конструкции и часто совмещается с амортизатором. Иногда, амортизатор и сам является планкой для перемещения.

Эти две детали выполняют функции вертикального смещения станка во время работы. Благодаря им, станок можно быстро и без лишних усилий эксплуатировать.

Ручка для манипуляций крепится непосредственно к корпусу станка, амортизатору или стабилизирующей рейке. С ее помощью можно осуществлять давление на конструкцию, опуская и поднимая ее по своему желанию.

К стабилизирующей рамке уже прикрепляют планку для двигателя. Это может быть даже обычный деревянный брусок. Его задача – вывод движка на нужное расстояние и его надежная фиксация.

Движок монтируют на крепление. В качестве движка тоже можно пользоваться огромным количеством деталей. Начиная от дрели, и заканчивая движками, что сняты с принтеров, дисководов и другой офисной техники.

Сверла для сверления отверстий в печатных платах

К движку цепляют цанги и переходники, которые будут основание для крепления сверла. Тут уже можно дать только общие рекомендации, так как переходники всегда подбираются индивидуально. Влияние на их выбор окажет вал двигателя, его мощность, тип используемого сверла и т.д.

Блок питания для мини-станка подбирается такой, чтобы он мог обеспечивать движок нужным напряжением в достаточных количествах.

2.2 Технология сборки станка

Теперь обратимся к общему алгоритму, по которому ведется сборка агрегата для сверления печатных плат своими руками.

Этапы работы:

  1. Монтируем станину, крепим к ней ножки.
  2. Устанавливаем рамку держателя основной конструкции на станину.
  3. Крепим к рамке механизм перемещения и амортизатор.
  4. Монтируем крепление для движка, как правило, оно фиксируется на рамку перемещения.
  5. Устанавливаем ручку на крепление для двигателя.
  6. Устанавливаем движок и регулируем его положение.
  7. Прикручиваем к нему цангу и переходники.
  8. Монтируем блок питания, подключаем его к движку и сети.
  9. Подбираем и фиксируем сверло.
  10. Тестируем работу механизма.

Все соединения и их тип можете подбирать по своему усмотрению. Однако рекомендуется использовать болты и гайки, чтобы иметь возможность в нужный момент разобрать конструкцию, заменить ее составляющие или улучшить всю схему действия станка.

Универсальный сверлильный станок из фотоувеличителя

Проектирование и изготовление самодельных станков — непростое занятие, требующее как технических знаний, так и практических навыков.

Все это есть у радиофизика из г. Саратова Ю.А. Волкова, давно увлекающегося изготовлением различных станков и приспособлений для домашней мастерской.

В своем письме он рассказывает о сверлильном станке, сделанном из штатива фотоувеличителя и привода старой швейной машинки.

На этом станке, кроме сверления, можно шлифовать и полировать, а также фрезеровать небольшими дисковыми фрезами Столь широкие возможности обеспечиваются за счет поворота рабочего механизма станка относительно штатива на 90° или 180°. Применение электродвигателя с реостатом (педалью) от швейной машины позволяет регулировать обороты практически от нуля до 700 или 1400 об/мин (верхняя граница обусловлена используемым шкивом).

Кроме того, штатив может вращаться вокруг своей оси на 360°, что дополнительно расширяет возможности станка.

В этой модели использован штатив с подъемным механизмом и кронштейном от фотоувеличителя УПА. Остальные детали увеличителя снимаются.

В качестве привода применен двигатель с реостатом от швейной машины «ТУЛА» типа ШЭ-1, мощностью 18 Вт и скоростью вращения 4000 об/мин. Небольшая мощность двигателя компенсируется значительным передаточным отношением на шкивах, поэтому момент на валу вполне достаточен для сверления отверстий диаметром до 6 мм в черных и цветных металлах. Патрон для сверл до 6 мм взят от ручной дрели. Из чертежей видно устройство станка Уголок (7) со шпильками (8) болтом М8 (16) крепится к подъемному механизму фотоувеличителя (17) (вместо снятых деталей фотоувеличителя).

Корпус (10) вставляется в кронштейн (6) и фиксируется гайкой (5). Затем в корпус с обеих сторон вставляются подшипники (11)

Обратите внимание, что примененные подшипники имеют защитную шайбу. Устанавливать их в корпус следует шайбой наружу. Далее корпус нанизывается на вал (1), затем на вал одевается втулка (4) и оба шкива (2, 3)

Все это затягивается гайкой М8 (13) до исчезновения люфта в подшипниках, при этом вращение вала должно быть легким, без рывков и перевалов. Чрезмерная, как и слабая затяжка нежелательны

Далее корпус нанизывается на вал (1), затем на вал одевается втулка (4) и оба шкива (2, 3). Все это затягивается гайкой М8 (13) до исчезновения люфта в подшипниках, при этом вращение вала должно быть легким, без рывков и перевалов. Чрезмерная, как и слабая затяжка нежелательны.

Собранная конструкция прикручивается болтом М8 (16) к уголку (7) под необходимым углом путем совмещения пары шпилек уголка (7) и соответствующей пары отверстий в кронштейне (6).

На вал двигателя надевается шкив (19). К корпусу двигателя на четырех винтах М3 крепится скоба (9), которая, в свою очередь, закреплена винтом М6 (15) к кронштейну (6).

Прорезь в скобе служит для удобства натяжения ремня.

Двигатель и реостат соединяются как в швейной машине. Параллельно реостату подсоединяется выключатель, который позволяет включить станок, шунтируя реостат.

Для повышения прочности конструкции к внутренней стороне крышки чемоданчика прикручивают на винтах М5 опору (18) из стального листа.

Станок готов к работе.

Разбирая станок для хранения, необходимо лишь открутить кронштейн от уголка, снять скобу с двигателем и вынуть штатив из гнезда в крышке.

Все детали прекрасно умещаются в чемоданчике. Применение более мощного двигателя (90 Вт, 6000 об/мин) позволит использовать сверла диаметром до 9 мм. При этом на валу вместо резьбы М10×1 протачивают конус под соответствующий патрон.

От редакции: При изготовлении деталей станка особое внимание следует уделить корпусу и валу, т.к. от качества их изготовления будет зависеть амплитуда биения вала станка при сверлении и фрезеровке Чтобы максимально уменьшить биение, необходимо установить подшипники с минимально возможным зазором или небольшим натягом, а при обработке посадочных поверхностей корпуса и вала под подшипники должна быть обеспечена их соосность. Ременную передачу в целях безопасности рекомендуем закрыть съемным защитным кожухом

Ременную передачу в целях безопасности рекомендуем закрыть съемным защитным кожухом.

Из чего можно сделать

Сделать мини дрель своими руками можно с помощью использования двигателей из различных подручных средств.

  1. Фен. Данный вариант является наиболее предпочтительным, так как мощности моторчика от фена будет вполне достаточно для того, чтобы минидрель могла выполнять свои основные функции. Максимальное число оборотов такого двигателя достигает 1500-1800 об/мин.
  2. Магнитофон. Поскольку мощность двигателя магнитофона очень маленькая, единственное, что может получиться из такой затеи – дрель для печатных плат. Питание двигателя осуществляется от 6 Вольт, а это значит, что вам придется подыскать соответствующее зарядное устройство или батарейку.

https://youtube.com/watch?v=I_wB3_gP4kc

Сверлильный станок для печатных плат своими руками

Сверление отверстий в печатных платах процесс долгий и трудоемкий, требующий высокой точности, ведь от качества отверстий будет зависеть качество печатной платы. Надоело мне сверлить платы ручной электродрелью, поэтому решил сделать небольшой сверлильный станок специально для печатных плат. Конструкцию станка хотелось сделать, как можно проще и надежнее, чтобы его мог изготовить любой радиолюбитель. Поэтому недолго думая я разработал простую и очень надежную конструкцию миниатюрного сверлильного станка для печатных плат, чертеж которого представлен на этом рисунке.

Чертеж сверлильного станка для печатных плат

Детали для сверлильного станка легко изготовить на токарном станке или заказать знакомому токарю. Основанием станка служит прямоугольный кусок ДСП размером 160х200 мм. Электродвигатель для сверлильного станка я взял от старого струйного принтера.

Цанговый патрон для крепления сверла купил на Алике

Если будете заказывать патрон обратите внимание на диаметр вала электродвигателя, потому, что валы бывают четырех размеров 2.35 мм, 3.17 мм, 4.05 мм, 5.05 мм, поэтому посадочный диаметр патрона должен точно соответствовать диаметру вала. Благо в Китае сего добра навалом

В комплекте с любым патроном прилагается пять цанговых переходников под разные сверла диаметр которых 0.5 мм, 1 мм, 1.5 мм, 2.5 мм, 3 мм.

Для сверления отверстий в печатных платах лучше всего использовать специальные сверла из твердого сплава сделанные в Японии купленные в Китае на Алике. Диаметр хвостовика 3 мм, диаметр рабочей части сверла 0.9 мм. Как показала практика это самый универсальный размер отверстий подходит для большинства радиодеталей.

Для питания электродвигателя и светодиодной подсветки применяется простейший 12 вольтовый блок питания состоящий из трансформатора, четырех диодов и конденсатора. Спрятано это дело под металлическим кожухом на котором установлен выключатель отключающий сетевое питание трансформатора 220В.

Схема блока питания для сверлильного станка состоит из четырех диодов IN4007 и одного конденсатора 1000mf 25V. Так, что проблем с радиодеталями быть не должно. Трансформатор любой маломощный на 12В 0.5А. Светодиодная подсветка подключается параллельно к контактам электродвигателя. В качестве источника света я использовал небольшую прямоугольную светодиодную панельку.

Схема блока питания для сверлильного станка

Чтобы выглядело аккуратно решил изготовить печатную плату.

Печатная плата блока питания для сверлильного станка

Механизм подачи очень простой. При нажатии на рычаг плата поднимается вверх и таким образом происходит сверление отверстий. Конечно можно было сделать с верхней подачей, как в обычных сверлильных станках… Но зачем усложнять конструкцию? Все и так отлично работает. Станок на 100% справляется со своей задачей. Рекомендую!

Рекомендую посмотреть видеоролик о том, как сделать сверлильный станок для печатных плат своими руками

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

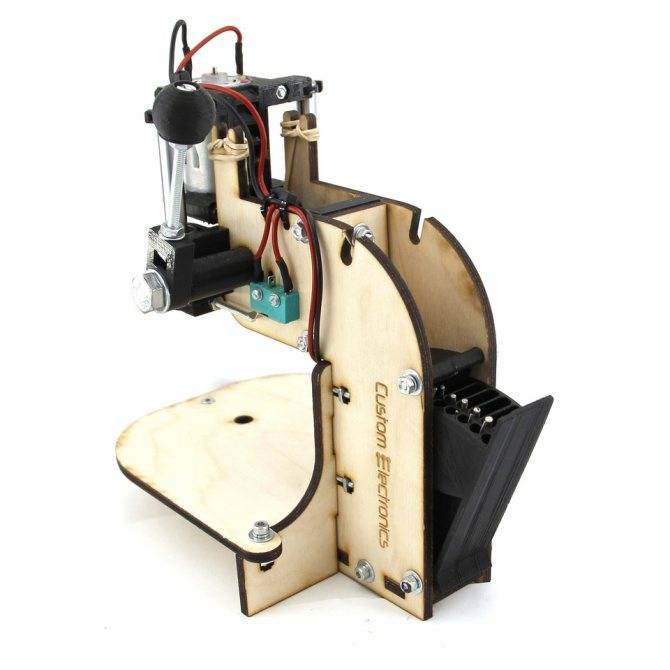

Сборка

Весь процесс сборки записан на видео: Если следовать именно такой последовательности действий, то собирать станок будет очень просто. Вот так вот выглядит полный набор всех комплектующих для сборки:


Комплектующие для сборки сверлильного станка

Помимо них для сборки потребуется простейший ручной инструмент. Отвертки, шестигранные ключи, плоскогубцы, кусачки и т.д. Перед тем начинать собирать станок желательно обработать напечатанные детали. Удалить возможные наплывы, поддержки, а также пройти все отверстия сверлом соответствующего диаметра. Фанерные детали по линии реза могут пачкать гарью. Их можно также обработать наждачной бумагой. После того, как все детали подготовлены начать проще с установки линейных подшипников. Они закрадываются внутрь напечатанных деталей и прикручиваются к боковым стенкам:


Установка линейных подшипников

Далее устанавливается ручка с шестерней. Вал вставляется в большое отверстие, на него устанавливается основание ручки и все это стягивается болтом на 8мм. Самой ручкой служит винт на М4.


Установка ручки и шестерни

Теперь можно собрать фанерное основание. Сначала боковые стенки устанавливаются на основание, а затем вставляется вертикальная стенка. В верхней части также есть дополнительная напечатанная деталь, которая задает ширину в верхней части. При закручивании винтов в фанеру не прикладывайте слишком большое усилие.


Сборка основания


Сборка основания


Сборка основания

В столике на переднем отверстии необходимо сделать зенковку, чтобы винт с головой впотай не мешал сверлить плату. С торца также установлена напечатанная крепежная деталь.


Установка столика

Теперь можно приступить к сборке блока двигателя. Он прижимается двумя деталями и четырьмя винтами к подвижному основанию. При его установке необходимо следить, чтобы отверстия для вентиляции оставались открытыми. На основание он закрепляется при помощи хомутов. Сначала вал продевается в подшипник, а затем на нем защелкиваются хомуты. Также установите винт М3х35, который в будущем будет нажимать на микропереключатель.


Сборка блока двигателя

Микропереключатель устанавливается на прорези кнопкой в сторону двигателя. Позже его положение можно будет отклибровать.


Установка микропереключателя

Резинки накидываются на нижнюю часть двигателя и продеваются до «рогов». Их натяжение надо отрегулировать так, чтобы двигатель поднимался до самого конца.


Натягивание резинок

Теперь можно припаять все провода. На блоке двигателя и рядом с микропереключателем есть отверстия для хомутов, чтобы закрепить провод. Также этот провод можно провести внутри станка и вывести с обратной стороны. Убедитесь, что припаиваете провода на микропереключателе к нормально замкнутым контактам.


Подключение проводов

Осталось только поставить пенал для сверел. Верхнюю крышку нужно зажать сильно, а нижнюю закрутить очень слабо, используя для этого гайку с нейлоновой вставкой.


Пенал для сверел


Пенал для сверел

На этом сборка окончена! Из доработок вы можете проклеить фанерные детали, для увеличения жесткости. Можно также сделать регулятор оборотов двигателя.

↑ Внутри CD-привода

Точность подачи не вызывает сомнений — ведь САМ ЛАЗЕР позиционировала! Но для бОльшей надежности (все-таки сверлильная головка потяжелее, чем лазер) нужна была еще одна такая же каретка. К счастью, рядом валялся такой же (или почти)TEAC . С механикой у них, похоже, стандарт. Короче, снимаем с него каретку, устанавливаем рядом с имеющейся, и вот что получилось:

Рис. 1

Рабочий ход этого тандема составляет около 10 мм — вполне достаточно. Можно, конечно, кое-что подпилить, чтобы, сблизив каретки, увеличить ход сверла, но нет смысла — станок предназначен только для сверления плат (по крайней мере, у меня). ПС. Один лазер демонтировать не удалось — так что можно смело в названии станка писать — «лазерный»!

Теперь нужно подумать о станине. Смотрим на шасси этого же дисковода:

Рис. 2

Режем по красным линиям, подрезаем углы по вкусу. Разрез по зеленым линиям пригодится нам потом. Не забываем снять заусенцы — источники травм. В итоге получаем два одинаковых, но симметричных кронштейна:

Рис. 3

Углы проверять не стал — все-таки TEAC

— порядочная фирма. Просверлив необходимые отверстия, собираем станину, ориентируясь на имеющиеся на деталях полочки и уголочки:

Рис. 4

Вид с тыльной стороны (изнутри станка):

Рис. 5

Стрелками указаны места сопряжений деталей. Очень уж эти полочки и уголочки облегчают сборку! Не забываем устанавливать под гайки пружинные шайбы — станок же ведь! Вибрация…

Теперь нужно подумать о сверлильной головке. Сначала хотел приспособить свой ДПР-12-2 27В 5000 об/мин

(для него-то и городил вторую каретку, и, как оказалось, совсем не зря!). Но мой мотор на этой конструкции выглядел, как слон в посудной лавке!

Что потребуется для работы?

Вариантов изготовления мини дрели своими руками существует несколько. Но наличие материала мало в чем отличается. Итак, чтобы сделать мини дрель своими руками, понадобится следующее:

  • провод;
  • патрон для сверла;
  • баночка от мыльных пузырей (для корпуса);
  • моторчик;
  • сверло;
  • термоклей.

Когда все из списка приобретено, можно приступать к работе.

Процесс изготовления мини дрели

Схема регулятора оборотов для мини дрели.

Начнем выполнение работы с корпуса вашего инструмента. Им будет служить баночка от мыльных пузырей. Думаю, каждый сможет найти ее у себя дома, особенно те, у кого есть дети. Дно у банки отрезаем, а на крышке проделываем отверстие для проводов. Основание готово.

Далее займемся моторчиком. Его можно взять из детской игрушки (например, машинки). Также функцию мотора может выполнить 9-вольтовый двигатель от кассетного магнитофона (если такой у вас еще завалялся) или моторчик из автомагнитолы.

Теперь вам нужно соединить патрон и моторчик. Для этого мотор обезжирьте спиртом и прикрепите к патрону с помощью горячего клея. Если после этого конструкция будет неустойчивая, будет проявляться вибрация, то вместо горячего клея нужно будет воспользоваться холодной сваркой. Она выглядит, как пластилин. Этим веществом вам нужно будет соединить мотор и патрон. Делайте это быстро, так как холодная сварка почти мгновенно застывает и становится, как железо.

Соединенный патрон и моторчик следует засунуть в баночку из-под мыльных пузырей через прорезанное дно так, чтобы провода выходили через отверстие на крышке банки (то есть мотором вперед).

Провода аккуратно высуньте в щель. Мини дрель почти готова.

Чертеж мини электро дрели.

Далее вы должны припаять провода питания и моторчика. Обеспечьте полную изоляцию всех проводов, которые находятся в крышечке от банки. Для этого вы можете обклеить их термическим клеем. Теперь ваша мини дрель своими руками готова. Вам осталось просто прикрутить крышечку к основе баночки. Такую мини дрель вы можете использовать как через блок питания, так и с помощью аккумуляторных батареек. А это делает этот инструмент мобильным, так как иногда вам нужно просверлить дырку, а розеток под рукой нет.

Совет тем, кто любит самоделки: выбирая патрон, не берите цанговые, так как они не практичные в замене. Чтобы сменить в цанговых сверло, нужно поменять полностью всю кассету.

Альтернативный способ изготовления мини дрели своими руками

Еще можно сделать дрель своими руками с выключателем. Как уже ранее говорилось, особых отличий от нужных материалов в первом случае нет. Вам понадобится:

Схема мини дрели.

  • пустой флакончик от шарикового дезодоранта;
  • электродвигатель;
  • патрон для сверла (а вот тут понадобится цанговый);
  • разъем RGA;
  • выключатель.

Как обычно, начинаете с подготовки корпуса для мини дрели из флакона. Для этого в крышке просверливаете отверстие для патрона и сверла. Далее с помощью канцелярского ножа в дне флакона вам нужно будет вырезать место для разъема RGA, а на самом флаконе – отверстие для выключателя.

Потом электродвигатель нужно соединить с патроном. Когда будете покупать цангу, не забудьте спросить у продавца, на какой диаметр вала она рассчитана. Вам нужно, чтобы отверстие цанги впритык соединялось с валом вашего двигателя. Обычно вал на моторчиках равен 2,3 мм и 1,5 мм в диаметре. Перед покупкой цангового патрона измерьте его. Наденьте цангу на моторчик. Не забывайте протянуть болты.

Далее засовываете во флакон шарикового дезодоранта соединенный патрон и электродвигатель. Садится он идеально, так что фиксировать вам его не придется.

Подключаете провода (подводите их к разъему) и выключатель к электродвигателю.

Ваша самодельная мини дрель готова.

Подключаете ее к розетке и пользуетесь кнопкой выключателя. Не забудьте сверло держать перпендикулярно плоскости поверхности. Ведь если немного перекосить сверло, можно его сломать.

Собранная своими руками дрель может сверлить и пластик, и дерево, и текстолит. Это очень удобная вещь, которую можно сделать за считаные минуты. Удачи вам в изготовлении мини дрели!

Описание конструкции

В основе конструкции довольно мощный 12ти вольтовый двигатель из Китая. В комплекте с двигателем они продают еще патрон, ключ и десяток сверел разного диаметра. Большинство радиолюбителей просто покупают эти двигатели и сверлят платы удерживая инструмент в руках. Я решил пойти дальше и на его основе сделать полноценный станок под подобные двигатели с открытыми чертежами для самостоятельного изготовления.


Для линейного перемещения двигателя я решил использовать полированные валы диаметром 8мм и линейные подшипники. Это дает возможность минимизировать люфты в самом ответственном месте. Эти валы можно найти в старых принтерах или купить. Линейные подшипники также широко распространены и доступны, так как применяются в 3D-принтерах.


Основная станина сделана из фанеры толщиной 5мм. Фанеру я выбрал потому, что она стоит очень дешево. Как материал, так и сама резка. С другой стороны ничего не мешает (если есть возможность) просто вырезать все те же самые детали из стали или оргстекла. Некоторые мелкие детали сложной формы напечатанны на 3D-принтере.

Для поднятия двигателя в исходное положение использованы две обычные канцелярские резинки. В верхнем положении двигатель сам отключается при помощи микропереключателя.

С обратной стороны я предусмотрел место для хренения ключа и небольшой пенал для сверел. Пазы в нем имеют разную глубину, что делает удобным хранение сверел с разным диаметром.


Но все это проще один раз увидеть на видео:

На нем есть небольшая неточность. В тот момент мне попался бракованный двигатель. На самом деле от 12В они потребляют на холостом ходу 0,2-0,3А, а не два, как говорится в видео.
