Подъемный кран своими руками
Конструкция самодельного подъемного крана будет в помощь тем, кто сам строит жилой дом, дачу или садовый домик.
Самодельный подъемный Кран облегчит монтировать фундамент, стены, перекрытия и другие элементы конструкции.
С помощью такого консольного крана можно переносить груз на расстояние до 3 м, поднимать на высоту до 2 м и опускать на глубину 2,5 м. Механизм следует рассчитывать на монтаж конструкций весом до 300 кг.
Рис. 1. Схема подъемного крана, который можно сделать своими руками:
1 – блок, 2— стрела крапа, 3 – крановая тележка, 4- телескопическая стойка, 5 – спаренные уголки, 6 – блоки основания стрелы, 7-двутавровая балка, 8- подкосы, 9- лебедка перемещения крановой тележки, 10- грузовая рама, 11 – лебедка подъемного механизма, 12 – электрический привод лебедки, 13 – уголок стойки, 14,15 – болты М 16, 16- подъемный крюк в сборке с блоком.
Кран состоит из горизонтальной балки-стрелы (по ней движется крановая тележка) и вертикальных опорных стоек, выполненных из стальных труб, к которым прикреплены горизонтальные балки. Кран разборный, что позволяет передвигать его с места на место.
Устройство стоек подъемного крана.
Они выполнены из труб диаметром 140 мм. Высоту их можно увеличивать до 3 м с помощью телескопических входящих труб. Чтобы стойки не проваливались в грунт, к основанию приварены уголки. К верхней части опор приварена горизонтальная балка – два соединенных вместе уголка х 65 х 10 мм. К ней снизу крепится на четырех болтах горизонтальная направляющая – двутавровая балка № 20, имеющая размеры 200 x 100 x 5,2 мм, длиной 3000 мм, по которой движется крановая тележка.
Вторая пара опор для направляющей состоит из двух вертикальных труб, соединенных сверху и снизу. Для большей устойчивости к ним приварены две наклонные опоры, связывающие, в свою очередь, стойки с прямоугольной рамой. Последняя препятствует опрокидыванию крана, так как служит основанием для укладывания мешков с песком или бетонных блоков.
Важная особенность консольного крана — его управление. Тем, кто будет его строить и эксплуатировать, необходимо знать: кран имеет подъемное и передвижное устройство. При необходимости любую деталь можно опустить ниже нулевой отметки (в котлован или траншею). Вся система тросов и блоков подъемного устройства приводится в действие электродвигателем. Тележку перемещают ручной лебедкой с помощью троса. Один конец его закрепляется на тележке, затем через блок трос подходит к барабану, делает пять витков и, вновь пропущенный через блоки у основания и у конца стрелы, закрепляется на крановой тележке.
Крюк поднимается тросом, закрепленным одним концом на лебедке н проходящим последовательно блоки основания, стрелы и крановой тележки затем трос опускается вниз, образует петлю, на которую подвешен блок с крюком, и через блок крановой тележки закрепляется на конце стрелы.
Рис. 2. Схема механизма подъема и перемещения груза:
1- блок конца стрелы, 2- шпилька крепления троса на крановой тележке, 3 -блоки основания стрелы механизма перемещения крановой тележки, 4 – трос, перемещающий крановой тележки, 5 – барабан, 6 – лебедка подъемного механизма, 7 – блок основания стрелы подъемного механизма, 8 – блоки краповой тележки, 9 – блок крюка, 10- узел закрепления подъемного троса.
Для подъемного устройства привод может осуществляться и обычной ручной лебедкой, что обеспечит крану полную автономию.
Перед тем как приступать к работе, следует тщательно проверить прочность узлов н опор. Стоять под стрелой не разрешается – это основное правило техники безопасности на любой стройке.
Мы надеемся, что найдутся фермеры н садоводы, которые, чтобы облегчить свой труд, построят кран. Может быть и не такой. Но похожий. Главное, чтобы он помогал в работе.
Кран Пионер г/п 1000 кг
Непостредственное и прямое назначение крана Пионер грузоподъемностью 1000 килограмм это перемещение и подъем необходимого груза при проведении строительных и ремонтных работ на необходимую высоту. Кран Пионер устанавливается на крышу здания или на перекрытие, так же возможно поднимать груз с земли.Кран Пионер г/п 1000кг( тонник) представляет собой конструкцию которая состоит из поворотной платформы на которой расположена канатная лебедка, стрела крана пионер, стяжки для стрелы, крюковая подвеска, трехугольная опорная рама, железобетонные контргруза, а так же электрооборудование.
Для перемещения груза и поворота рамы используется электропривод и поэтому дополнительных физических усилий для этого не требуется.
В отличие от крана Пионер г/п 500кг, где контргруза навешиваются, Кран Пионер тонник оснащен специальным металлическим ящиков в котом находятся данные противовесы, по количеству их необходимо 15 штук, каждый контргруз весит 48 килограмм.
1-ходовица; 2-рама поворотная; 3-стрела; 4-стяжка стрелы;
5-повеска крюковая; 6-ящик противовеса; 7-противовес; 8-лебедка;
9-электрооборудование; 10-канат грузовой.
Если обратить внимание на схему крана Пионер то там указано, что вылет стрелы данного крана можно установить и зафиксировать в трех положениях:
1. Вылет стрелы 2500мм. При данном вылете стрелы грузоподъемность крана максимальная и составляет 1000кг.
2. Вылет стрелы 3000мм. В данном положении стрелы грузоподъемность крана составляет 800кг.
3. Вылет стрелы 4000мм. При фиксации стрелы в этом режиме грузоподъемность крана Пионер будет минимальна и составит 500кг.
Фиксация стрелы крана Пионер в нужном положении осуществляется с помощью стяжек.
Кран Пионер г/п 1000 кг, поставляется в двух вариантах- это так называемый переставной кран Пионер, то есть данный кран не передвигается а устанавливается в необходимом месте потом после выполнения работы переставляется в другое место. На поворотной платформе переставного крана установлены специальные упоры, которые регулируют угол наклона крана во избежание запрокидывания.
Второй вариант в котором осуществляется поставка это кран передвижной на колесах, данный кран можно свободно передвигать по поверхности крыши здания, многие для удобства сооружают из швеллеров рельсы и кран без усилий передвигается вдоль всего здания.
Способы крепления верёвки к грузоподъёмному механизму
При создании комплексных полиспастов, нередко бывают ситуации, когда троса необходимой длины для крепления подвижного блока не оказывается под рукой.
Кран для газоблоков
Способы крепления троса с помощью такелажа общего назначения:
- С использованием репшнура. С помощью самозатягивающегося узла репшнур привязывается к основному тросу. По мере поднятия груза, схватывающийся узел передвигается по основной верёвке, позволяя тем самым увеличить высоту подъёма груза.
- С использованием зажимов. В случае использования стального троса – использовать репшнур не представляется возможным, поэтому необходимо использовать специальные зажимы.
Подъемники (стреловые краны) Пионер: технические характеристики, устройство, фото
Различные подъемные устройства являются неотъемлемым атрибутом любого строительства. Многие ученые считают, что даже древние пирамиды в Египте были возведены с помощью специальных подъемников. Правда, их конструктивное исполнение так и осталось загадкой. А вот устройство малого стрелового крана под названием Пионер, о котором пойдет сегодня речь, известно каждому строителю с опытом.
Данный агрегат отличается небольшим весом и высокой мобильностью. Он собирается и разбирается просто и быстро. Его можно привезти на место даже в «Газели», выполнить работу, а потом разобрать и увезти. Причем устанавливать кран вполне возможно на земле, в котловане, на крыше, а также на строительных перекрытиях.
Делают подъемники Пионер многие предприятия, специализирующиеся на производстве всевозможного грузоподъемного оборудования. Можно упомянуть отечественную компанию «GRAS», ООО «Импульс» из Кирова, ООО ПКФ Челнинскую Крановую Компанию.
Выпускается три основных модификации крана, грузоподъемность которых может составлять, соответственно, 0,5, 0,75 и 1 тонну (это максимум). Стрела бывает цельной или разборной, а опорная рама, служащая основанием агрегата, может снабжаться колесами или иметь стационарное исполнение.
Применение
Данный стреловой кран способен перемещать любые предметы, интенсивно трудясь при жаре в сорок градусов и при морозе до минус сорока. Он легко доставит на крышу, а также на любой из этажей стройматериалы, монтажные конструкции, необходимое на данный момент оборудование, инструмент и инвентарь.
Во время выполнения кровельных работ агрегат, снабженный удобной поворотной стрелой, поможет в короткие сроки подать на крышу нужный объем мастики, рулонной кровли или утепляющего материала.
На производственных предприятиях кран Пионер часто используется для проведения работ ремонтного характера, а также для быстрой погрузки и выгрузки любых материалов, станков, металлических конструкций.

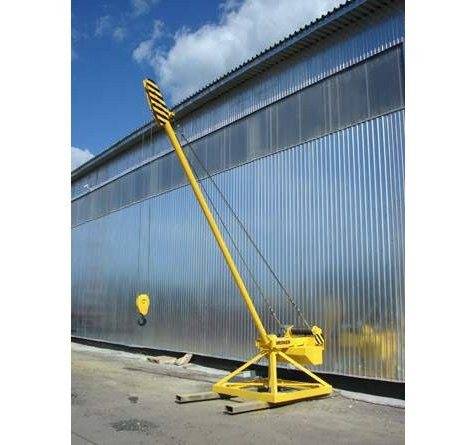

Фото подъемника типа Пионер
Пользуются подъемником типа пионер и торговые предприятия, а также оптовые склады. Подъемник поможет быстро отгрузить покупателю тяжелые рулоны линолеума, паллеты с керамической плиткой, различные пиломатериалы.
Плюсы и минусы
Преимущества:
- Простая и максимально надежная конструкция, удобство эксплуатации.
- Быстрота сборки и разборки – не более получаса.
- Высокая мобильность, которая позволяет использовать кран даже на дальних объектах.
- Нет надобности регистрировать подъемник в Ростехнадзоре.
- Перед работой не нужно изготавливать приямок, а при монтаже не требуются анкера.
Возможность поворота стрелы на 360 градусов делает простым подъем и опускание груза.
Низкая стоимость, небольшой расход энергии.
Недостатки:
- Гибко подвешенный груз не всегда создает удобные и безопасные условия.
- Максимальный вес, который способен поднять кран – от 500 до 1000 килограммов (в зависимости от модификации).
Устройство
Конструкция этого разборного механизма предельно проста. Кран состоит из следующих элементов:
- Основная опорная рама (разборная, на болтах, может стоять на колесах), на которой крепится вторая рама – поворотная.
- Страховочные растяжки, грузовой канат, контргруз, электрический привод.
- Поворотная стрела (которая может быть цельной или разборной, на болтах), оснащенная гуськом.
- Механизм конечного останова (который располагается на конце стрелы), путевой выключатель (он установлен на механизме, осуществляющем подъем).
Схема подъемников типа Пинер
Принцип работы
Груз, который требуется поднять, нужно зацепить за крановый крюк или положить на специальную люльку-платформу (она в комплект агрегата не входит, а приобретается дополнительно). Поднятие груза происходит путем задействования электрической лебедки через блок, установленный на узле поворота. Выносной пульт с кнопками применяется для того чтобы было проще осуществлять управление.
Технические характеристики подъемников «Пионер» представлены в таблице:
На видео подъемник «Пионер» в действии:

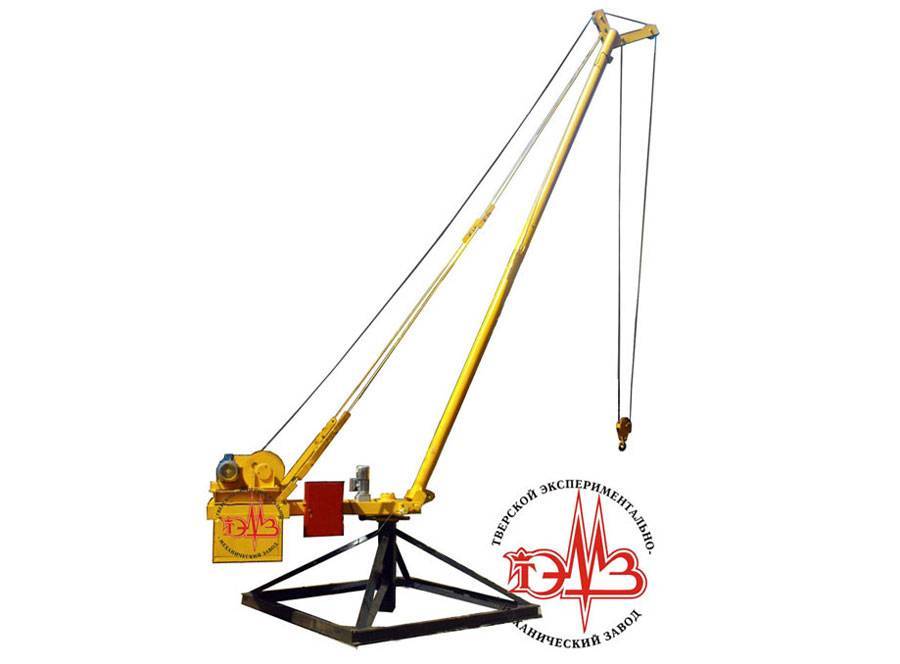

Стреловой кран Пионер
Кран стреловой Пионер
предназначен для подъема различных грузов массой до 500 кг при строительстве и ремонте зданий и сооружений. Самыми популярными и распространенными являются краны Пионер, так как они имеют высокую степень производительности и грузоподъемности, более того, они отличаются особой надежностью.
Краны Пионер станут Вашими незаменимыми помощниками, если Вы планируете заняться строительством здания, в особенности, здания с малым числом этажей. предлагает Вашему вниманию широкий выбор кранов Пионер, грузоподъемность которых варьируется от 500 до 1000 кг. Мы предлагаем аренду крана Пионер.
Краны пионер переставные используются для перемещения и подъема грузов при строительстве жилых домов, магазинов, развлекательных комплексов, при проведении работ по ремонту или отделке. Краны пионер переставные могут быть установлены как на землю, так и на перекрытия зданий.
Особенности крана стрелового Пионер:
— допустимая скорость ветра: при работе — 14 м/с, для нерабочего состояния — 33 м/с (эксплуатация в I-V ветровых районах по ГОСТ 1451-77) — климатическое исполнение «У» категории I по ГОСТ 15150-69 (при температуре окружающего воздуха от -40°С до +40°С). — поставляется без противовесов.
Подъемник «Пионер»: характеристики и области применения
Оборудование работает на трехфазном токе при напряжении 380 В. Эксплуатировать технику можно как в жару (до +40°С), так и в мороз (до -40°С). Максимально допустимая скорость ветра – 12 м/сек., относительная влажность воздуха – 80%. Строительный кран «Пионер» имеет две главные характеристики: грузоподъемность и высота подъема. В зависимости от выноса, который может составить от 2,5 (модель 500) до 4 м (модель 1000), стрела способна достигать 50 м. Грузоподъемность крана «Пионер» б у находится в диапазоне от 0,5 до 1,0 т. Помимо вышеупомянутых модификаций, на рынке есть модель 750 с соответствующей грузоподъемностью. Остальные характеристики – рабочая скорость, размеры, устройство привода и др. – тоже очень важны, но вторичны.
Решив купить кран «Пионер» 1000 / 750 / 500, вы сможете использовать его на самых разных строительных, производственных и торговых объектах. С помощью оборудования можно легко доставить груз на нужный уровень здания или спустить что-то тяжелое вниз. Широкое применение оно нашло в строительстве мостов и энергетических объектов. В производстве его также часто задействуют для проведения монтажных и высотных работ. Подъемный кран «Пионер» всегда востребован на крупных складах и в оптовых магазинах. Техника позволяет существенно сэкономить время при отгрузке больших партий товара.
Кран пионер 1000 технические характеристики — Спецтехника
Кран представляет собой разборную конструкцию удобную для перевозки и монтажа. Для удобства перевозки, под заказ, поставляется с разборной стрелой. Длина элемента стрелы не превышает 3,5м.
|
Кран «Пионер» — это незаменимый механизм в случае проведения строительных, либо ремонтно-строительных работ, которые связаны с подъёмом, а также перемещением разнообразных грузов. Установка данного агрегата осуществляется с лёгкостью на земле, а также на площадках перекрытий сооружений, зданий.Особенности стрелового крана «Пионер» КПМКраны данного типа имеют грузоподъёмность не более одной тонны. Вместе с этим эксплуатационные затраты данного агрегата сведены к минимуму. Модель является довольно компактной. Кран легко собирается и управляется. Минимальным весом контргруза является 750 килограмм.Кран «Пионер» эффективно эксплуатируется в случае температурного режима – 40/+40 градусов. Благодаря этому агрегат можно использовать в районе открытых производственных площадок на протяжении всего года. При этом влажность воздуха должна быть не более восьмидесяти процентов. Скорость ветра должна составлять не больше 12 метров за секунду.Основные характеристики крана «Пионер» КПМУстановленный на земле при нулевой отметке данный агрегат способен поднимать груз:
Как правило, кран устанавливается на крыше строящихся либо построенных зданий для осуществления кровельных работ касающихся подъёма, а также опускания материалов. Агрегаты, имеющие грузоподъемность 500 и 750 килограмм снабжаются механическим поворотом в 380 градусов. Агрегаты, имеющие грузоподъемность 1000 килограмм снабжаются электрическим приводом, благодаря которому управление поворотной частью крана производится оперативно и легко.Кран «Пионер» c грузоподъёмностью 500 килограмм производится в двух вариантах:
Кран «Пионер» с грузоподъёмностью 1000 килограмм производится в двух вариантах:
Модель с грузоподъёмностью в одну тонну обладает тремя положениями вылета стрелы:
С увеличением вылета стрелы грузоподъемность становится меньше. С земли подъёмная высота составляет шесть метров.
|
Стреловой кран «Пионер»
На сегодняшний день компания «GRAS» является одним из крупнейших производителей грузоподъемного оборудования в России.
Стреловой кран «Пионер», аналог крана КЛ-3, стал незаменимым помощником на любой строительной площадке нашей большой страны и пользуется всё большим спросом и популярностью, это обусловлено широким спектром выполняемых им работ и вполне разумной стоимостью данного оборудования.
Данный грузоподъемный механизм позволяет перемещать на строящихся зданиях любые виды грузов: монтажные конструкции, строительный материал и оборудование, а также выполнять грузоподъёмные работы на открытых земляных площадках.
Пионер-1000
Этот вариант исполнения стрелового крана — усовершенствованная спецтехника, имеющая несколько функций. Грузоподъемность ее — 1 т. В ней все механизмы функционируют на электрической тяге, поэтому управление установкой более легкое. Стрела для оборудования выпускается в нескольких вариантах исполнения: 2,5, 3 и 4 м.
Одновременно с увеличением ее длины снижаются некоторые технические параметры:
- Когда вылет стрелы 2,5 м, она способна поднимать грузы лишь на высоту 6,2 м при заявленной в паспорте грузоподъемности.
- Если установлена трехметровая стрела, установка может поднять на 6 м груз в 0,8 т.
- При четырехметровом вылете вес груза не может превышать 0,5 т, а высота его перемещения — 5,3 м.
- Для наземной установки максимальный подъем груза возможен на уровень в 6 м.
Поднимаемый вес фиксируется к стреле стяжками. Такие консольные краны выпускаются в виде переставных устройств либо они передвигаются самостоятельно на колесах. К поворотной платформе подъемника, смонтированного стационарно, крепятся специальные упоры. Они регулируют у оборудования угол его наклона, благодаря чему происходит предотвращение возможности запрокидывания крана.
Для передвижной конструкции изготовитель рекомендует сооружать рельсы, чтобы по ним выполнять перемещение агрегата. Рабочая скорость с грузом способна достигать значения 11,8 м/мин.
Если сравнивать такую модель с наиболее простой, где контргрузы на раму навешивают, здесь их 15 (каждый имеет массу в 48 кг), и они помещены внутрь специально оборудованного на платформе бокса.
Подъемный кран своими руками: сборка
При помощи редуктора на червячной основе формируется грузовая лебедка. Он же может обеспечить создание ручного привода, упрощающего сборку стреловой лебедки. Основанием для винтовых выносных частей являются строительные опоры. Все элементы, представленные выше, составляют основу конструкции. Помимо этого, нужны барабаны для лебедок. Стоит отметить, что их самостоятельное изготовление не всем под силу, так как процесс отличается сложностью и трудоемкостью, а также необходимостью в специализированном оборудовании и опыте проведения подобных работ.
Выходом из ситуации становятся роторы от электродвигателя, которые можно использовать в роли основы, и существенно упростить поставленную задачу
Особое внимание должно уделяться соответствию размеров применяемых элементов и будущего устройства. Для этого производятся дополнительные замеры при помощи линейки
Сам себе мастер
Многие хозяева дач или частных домиков сами мастерят подъемные краны. Это очень удобно, так как каждый механизм (будь то незамысловатый моторчик или полноценный гидравлический привод) будет настроен и подлажен под смастерившего его человека. Кроме того, такой механизм помогает не только переносить тяжелые монолитные блоки, но и доставлять легкие грузы, такие как , на верх постройки.
Увы, но применить гидравлику к своему творению вряд ли удастся. Зато получится заменить ее не менее достойной самодельной грузоподъёмной машиной не слишком тяжелой в использовании.
У многих наверняка может возникнуть вполне адекватный вопрос «Где взять детали?», ответ будет весьма короткий и однозначный – на свалке. Если отодвинуть свою врожденную брезгливость на второй план, и прогуляться по многим достопримечательным свалкам родного края, то можно найти массу полезных на стройке вещей.
Итак, для того, чтобы создать кран Пионер своими руками, первое, что необходимо сделать – это найти двутавр и прямоугольную трубу. Сразу, оговаривается условие, что двутавр должен свободно входить в трубу. Он ставится на скользящие направляющие, и таким образом, получается телескопический узел.
Для того, чтобы кран, наконец, смог функционировать, надо оснастить его определенными тросами самого минимального диаметра. На них уже придется потратиться в профильном строительном магазине (хотя, возможно, вам также повезет найти их на свалке). Можно использовать швеллер, как материал сваривания опорной и поворотной рам. Именно швеллер дает возможность хорошей фиксации крана на поверхности. Обычно, кровля объекта, который строится и является этой поверхностью.
Чтобы работа с машиной прошла без эксцессов, а также, чтобы обезопасить себя, необходимо сварить площадку для балласта прямоугольной формы.
Будет достаточно одного фундаментного блока, для поднятия груза весом в пол тонны. Для запуска подъемного процесса можно приобрести электромотор в специальном магазине, а после соединить с лебедкой от УАЗика.
Подключение электромеханизмов
Чтобы подъёмный механизм запустить электрически, придётся воспользоваться услугами электрика. Сама процедура подключения не слишком сложная, но все же ради собственной безопасности стоит довериться человеку, имевшему опыт работы с электричеством.
После этого, кран Пионер своими руками готов к эксплуатации.
Переносные легкие краны
Небольшая масса, возможность сборки крана и разборки на секции, которые, можно доставлять в труднодоступные места на строительном объекте делает кран хорошим помощником при подъеме строительных материалов.
Консольно-балочный кран (рис.5.6.1) предназначен для подъема и подачи вовнутрь здания через дверные и оконные проемы различных строительных материалов.
Рис. 5.6.1 Переносной легкий консольный кран
Кран состоит из вертикальной телескопической трубчатой стойки 5 с опорными башмаками 1 и 6, балочной стрелы 9 с грузовой кареткой 8, механизмов передвижения каретки и подъема груза. Телескопическая стойка позволяет установить кран в помещениях различной высоты.
Она выполнена из двух секций: основной (неподвижной) и выдвижной. К основной секции стойки шарнирно крепится балочная стрела, удерживаемая в рабочем положении жесткими тягами 7. По нижним полкам стрелы на опорных роликах передвигается грузовая каретка 8.
Механизм передвижения каретки состоит из тягового каната 4, направляющих блоков и ручной лебедки 3. Тяговый канат, навиваемый на барабан лебедки, огибает направляющие блоки и двумя свободными концами крепится к каретке с противоположных сторон.
Вращением рукоятки привода каретку передвигают вдоль стрелы.
Максимальная грузоподъемность консольно-балочных кранов 0,1-0,2т, влет стрелы до 3 м, канатоемкость барабана 40-70 м. Кран КОР-200 (фото 5.6.1).
Фото 5.6.1 Кран КОР – 200 г. Саратов. Кран “в окно” КОР-200 с лебедкой электрической ТЛ-12Б, рассчитанной для работы в невзрывоопасной окружающей среде. Кран устанавливается в оконном проеме. Подъем и опускание строительных грузов весом 200 кг. Кран КОР-200 управляется подвесным кнопочным пультом. Не требует контргрузов.
Технические характеристики крана КОР-200
| Грузоподъёмность, кг | 200 |
| Высота подъёма, м | 200 |
| Угол поворота относительно вертикальной осиотносительно исходного (среднего) положения, град. | 100 |
| Скорость подъёма, м/сек | 0,24 |
| Вылет стрелы наибольший, мм | 1260 |
| Способ управления: | при помощи поста управления |
| Масса крана без лебёдки, кг | 45 |
| Питание V; частота, Гц | 220 / 380; 50 |
Консольно-балочный кран
Максимальная грузоподъёмность консольно-балочных кранов типа «Пионер» 0,5т-1т вылет стрелы до 3 м, канатоемкость барабана 40-70 м. Стреловой полноповоротный переносной кран (рис. 5.6.2)
Рис. 5.6.2 Стреловой полноповоротный переносной кран
Кран состоит из основания с салазками 1, поворотной платформы 3, трубчатой стрелы 9, механизма подъема груза и системы управления. В центре основания установлен трубчатый стакан 10, в который вставлен шкворень поворотной платформы. На консоли поворотной платформы размещены грузовая лебедка 5 и противовес 2.
Спереди к поворотной платформе шарнирно крепится трубчатая стрела, удерживаемая в рабочем положении оттяжками 4. Изменения вылета стрелы производится путем изменения длины оттяжек. Механизм подъема груза состоит из реверсивной червячной лебедки 5 с приборами управления, грузового каната 6 и крюковой обоймы 8.
Поворот платформы и передвижение крана производятся вручную. Фото 5.6.2 крана “Пионер”.
Фото 5.6.2 Консольно-балочный кран КП-1000 “Пионер”
Технические характеристики крана “Пионер”
| Грузоподъемность, кг | 500 | 750 | 1000 |
| при установке на земле, м | 4,5 | 4,5 | 6 |
| при установке на перекрытие, м | до 50 | до 50 | |
| Скорость подъема, м/с | 0,2 до 50(100) | 0,14 | 0,74 |
| Мощность привода, кВт | 4,0 | 4,0 | 4.25 |
| Габаритные размеры, м | 4,2 х 1,78 х 5,4 | 4,28 х1,7х5,4 | 4,5 х 2,0 х 6,0 |
| Масса без к/г, кг | 480 | 480 | 900 |
| Масса полная, кг | 910 | 921 | 1790 |
| Диаметр каната, мм | 6,9 | 6,9 | 12 |
