Кран-штабелеры мостовые и стеллажные

Виды

Спектр задач, в которых может понадобиться штабелер довольно велик. Нет универсальной техники, с помощью которой удавалось бы решать их все. Однако, существует большое количество моделей, чей ряд задач несколько ограничен спецификой применения.

Ручной штабелер на гидравлике

Его применение исключительно в узких и маленьких складских помещениях. Как правило, используется на складах аптек, небольших магазинов с большим ассортиментом различных товаров. Обладает маленькими размерами, возможностью подъема груза на высоту до 2 метров.

• Производителями заявлена максимальная нагрузка в 2.5 тонны, при этом перемещение ограничивается только физическими возможностями оператора.
• Подъем груза осуществляется посредством мускульной силы, которая появляется при использовании ручного привода, реже ножного.
• Для работы не требует особых навыков или высокой квалификации.

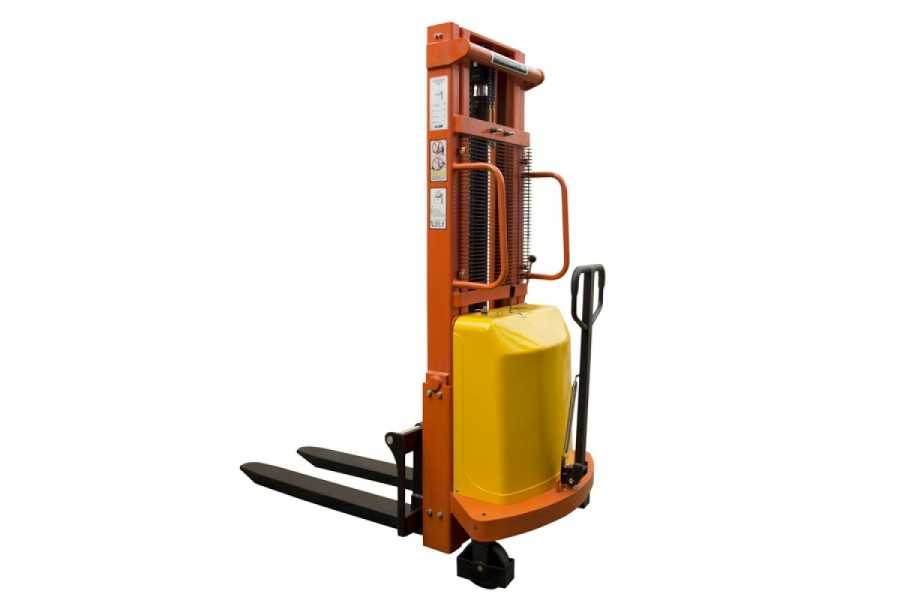

Штабелер электрогидравлический

В этой модели самое большое усилие расходуется непосредственно на поднятие груза, тяжести. В связи с этим, на технике установлен электрогидравлический привод комбинированного типа, который позволяет существенно облегчить работу оператору.

Наличие электродвигателя и аккумуляторной батареи прибавило к весу техники, однако, это так же позволило оператору осуществлять подъем груза на высоту до 3 метров. При этом максимальная нагрузка на эту модель может составлять 3 тонны.

• Весь процесс взаимодействия с грузом происходит без усилий оператора, за счет электропривода.
• Стоит отметить, что габариты этой модели точно такие же, как и у ручного штабелера на гидравлике.
• Добавляется сложность в виде регулярной необходимости профессионального обслуживания.

Электромеханический

Предназначен для узкого круга задач. В основном применяется в автомобильной промышленности, в местах, где продукция перемещается посредством конвейера. Виллы штабелера способны поднимать груз весом до 150 кг, все действия осуществляются за счет работы аккумулятора, и не требуют непосредственного участия оператора.
Управление самой техникой осуществляется с подножки.

Сопровождаемый штабелер

Отличительной особенностью этой модели является то, что оператор управляет ей удаленно, посредством использования пульта. Он буквально сопровождает штабелер на всем пути его следования. Такой подход позволяет обезопасить сотрудника от несчастных случаев, спровоцированных падением груза с техники.

• Максимальная высота подъема составляет 5.5 метров, при этом максимальная нагрузка может достигать 3 тонны.
• Габариты так же не особо крупные, что позволяет использовать эту модель фактически во всех складских помещениях.

Штабелер со складной подножкой. Фактически, это модернизация предыдущего штабелера. Добавлена специальная подножка, которая позволяет технике двигаться одновременно с сотрудником. Подъем можно осуществлять на высоту до 3.5 метров.

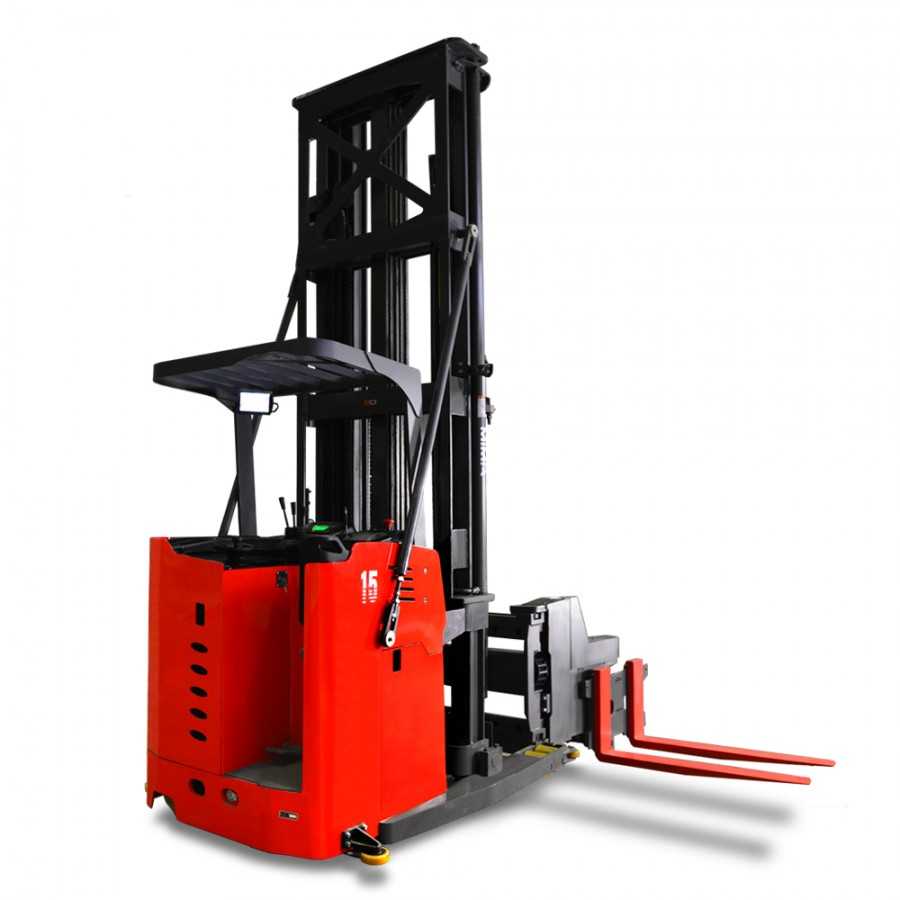

Штабелер с кабиной для оператора. Дорогостоящая модель, позволяющая развивать скорость до 12 км/ч. Подойдет предприятиям, которые располагают просторными складскими помещениями, и большим товарооборотом. Имеет возможность размещения оператора в стоячем, и сидячем положении.

Как устроен

Устройство механизмов зависит от их функционального назначения, отражено в ГОСТ 16553-88. Основная часть конструкции — вертикальная колонна, на которой с возможностью передвижения вверх/вниз размещен грузоподъемник. Последний оборудован захватами, предназначение которых — захват грузов, размещенных на поддонах, и перемещение их на стеллажи или в заданное схемой работы место. Форма захватов чаще вилочная, хотя возможны и другие виды, рассчитанные на обработку специфических грузов.

Колонна прикреплена к поворотной платформе, которая в зависимости от вида конструкции машины может быть:

1. Снизу колонны и опираться на мост, перемещающийся по опорным путям на полу склада. Такое устройство у электрических стеллажных кранов, передвигающихся в проемах между стеллажами.
2. Сверху колонны. У такого мостового крана-штабелера мост представляет конструкцию, перемещающуюся над стеллажами по подвесным путям. Поворотная платформа связана с тележкой, направление движения которой — вдоль моста.

Приведение в движение всех элементов агрегата осуществляется асинхронными электродвигателями. В конструкции машины имеются тормоза, стальной канат, позволяющий манипулировать положением захвата и удерживать его на рабочем уровне.

Грузоподъемность современных моделей агрегатов достигает 12 т. Они могут обслуживать стеллажи высотой до 30 м.

Строй-Техника.ру

Строительные машины и оборудование, справочник

Назначение и область применения кранов

К

атегория:

Грузоподъемные краны предприятий

—

Назначение и область применения кранов

Грузоподъемные машины (ГПМ) предназначены для подъема и перемещения грузов на незначительные расстояния в пространстве, ограниченном зоной промышленного предприятия, обслуживаемого машиной. Очевидно, что основным механизмом ГПМ является механизм подъема груза, от которого она получила свое название. В современном производстве широко применяют различные ГПМ, однако наибольшее распространение получили грузоподъемные краны.

Грузоподъемным краном называют грузоподъемную машину циклического действия, предназначенную для подъема и перемещения грузов (удерживаемых грузозахватным органом) из одной точки площадки, обслуживаемой машиной, в другую.

Цикл работ состоит из захвата (строповки) груза, подъема его на необходимую высоту, перемещения в нужную точку обслуживаемой площадки, опускания, расстроповки груза и возвращения крана в исходное положение.

—

Грузоподъемный кран работает кратковременно, в повторяющемся циклическом режиме в отличие от машин непрерывного (постоянного) действия, например, конвейеров. Грузоподъемный кран — основное средство механизации производственных процессов, погрузочно-разгрузочных, транспортных и складских работ на всех промышленных предприятиях, строительно-монтажных площадках, в речных и морских портах, на железнодорожном транспорте и других отраслях народного хозяйства.

Очевидно, что область применения грузоподъемных кранов весьма обширна. Применяют различные типы кранов: мостовые, козловые, консольные краны и краны- штабелеры.

Модификации

Краны мостового типа можно разделить:

по назначению:

• общего назначения (снабженны грузовым крюком, предназначены для выполнения массовых погру­зо-разгрузочных работ);
• специального назначения (снабженные специаль­ными грузозахватными приспособлениями, для ра­боты с определенными грузами);
• металлургические (литейные, колодцевые, штыревые, ковочные, с гибким подвесом траверсы, с подхватами, магнитные, грей­ферные и др.).

по конструкции:

• однобалочные;
• двухбалочные

по монтажу:

• опорного типа;
• подвесного типа

по типу привода:

• ручной привод;
• электрический привод

Примечания

1. ГОСТ 27555-87 (ИСО 4306-1-85) Краны грузоподъемные. Термины и определения: Государственного комитета СССР по стандартам от 24.12.87 N 4926 // Внесён Министерством строительного, дорожного и коммунального машиностроения СССР: 1989-01-01; Переиздан: Декабрь 1993 — www.opengost.ru/iso/01_gosty/01040_gost_iso/0104053_gost_iso/1237-gost-27555-87-iso-4306_1-85-krany-gruzopodemnye.-terminy-i-opredeleniya.html
2. Новый политехнический словарь / Гл. ред. А.Ю.Ишлинский. — М.: Большая Российская энциклопедия, 2000. — С. 127, 245. — 671 с. — 15000 экз. — ISBN 5-85270-322-2
3. ↑ 123456П. Н. Ушаков, М. Г. Бродский — Спр-к: Краны и лифты Промышленных предприятий, М: Металлургия, 1974, 352 с., илл.
4. СЛОВАРЬ РУССКОГО ЯЗЫКА В 4 Т. — feb-web.ru/feb/mas/mas-abc/11/ma211917.htm
5. Большой толковый словарь русского языка — www.gramota.ru/slovari/info/bts/. Гл. ред. С. А. Кузнецов. Первое издание: СПб.: Норинт, 1998.
6. Этимологический словарь, 2004 г. — slovari.yandex.ru/Кран/правописание/
7. Этимологический словарь Фасмера — vasmer.narod.ru/p319.htm
8. ↑ 1234Подъёмный кран — slovari.yandex.ru/~книги/БСЭ/Подъёмный кран/ // Большая советская энциклопедия.
9. ↑ 12М. П. Александров, Л. Н. Колобов, Н. А. Лобов и др.: — Грузоподъёмные машины: Учебник для вузов по специальности «Подъёмно-транспортные машины». — М: Машиностроение, 1986 — 400 с., ил.
10. ↑ 12 Правила устройства и безопасной эксплуатации грузоподъёмных кранов (ПБ 10-382-00, 2005 — 236c. ISBN 5-93586-418-5)
11. П. Н. Ушаков, М. Г. Бродский — Спр-к: Краны и лифты Промышленных предприятий, 1974, 352 с., илл.
12. Правила устройства И безопасной эксплуатации грузоподъёмных кранов ПБ 10-14-92 — www.complexdoc.ru/ntdtext/487829/1
13. Государственный Комитет Украины по Промышленной Безопасности, Охране Труда и Горному Надзору — Правила устройства и безопасной эксплуатации грузоподъемных кранов, Харьков: Издательство «Форт», 2007, 257c, ISBN 978-966-8599-34-7
14. ↑ 12 Правила от 03.12.2004 № 45 — www.tnpa.by/KartochkaDoc.php?UrlRN=222766&UrlIDGLOBAL=320216
15. Государственный комитет Республики Беларусь по надзору за безопасным ведением работ в промышленности и атомной энергетике от 22 августа 1994 г. «Правила устройства и безопасной эксплуатации грузоподъемных кранов» — www.levonevski.net/pravo/razdelb/text82/index.html
16. Правила от 29.10.2010 № 49 — www.tnpa.by/KartochkaDoc.php?UrlRN=256497&UrlIDGLOBAL=354181
17. Правила устройства и безопасной эксплуатации грузоподъемных кранов (утверждены Госгортехнадзором Республики Казахстан от 21 апреля 1994 года) — www.emer.kz/laws/law/Pere4_proekt_prom_bez_1/Kran.php?phrase_id=120886
18. Министерство Юстиции РК: вопрос-ответ — www.minjust.kz/ru/node/18288
19. Требования промышленной безопасности по устройству и безопасной эксплуатации грузоподъемных кранов — www.emer.kz/laws/underlaws_act/detail.php?ID=3724&phrase_id=120892
20. Рекорды в науке и технике. Техника. Статьи. Наука и техника — n-t.ru/tp/it/rnt06.htm

Классификация

Для начала следует отметить, что приведенная классификация не может отражать полноценно все существующие виды кранов, так как многие находятся на границах представленных пунктов, или же сочетают их.

Конструкция

Грузоподъёмные краны по конструкции можно разделить на следующие основные типы:

Краны стрелового типа

Грузозахватный орган подвешен к стреле или тележке, перемещающейся по стреле. К ним относятся башенные, портальные, полупортальные, стреловые краны и др.

Краны мостового типа

Несущая конструкция имеет вид моста с передвигающейся по ней тележкой или электроталью. К ним относятся мостовые, козловые, полукозловые, консольные краны, мостовые перегружатели, краны-штабелёры и др.

Краны кабельного типа

Грузозахватный орган, подвешен к грузовой тележке, перемещающейся по несущим канатам, закрепленным в опорах.

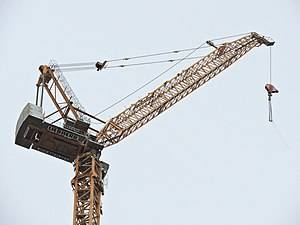

Башенный кран Liebherr-710 HC-L 32/64 Litronic

Возможность перемещения

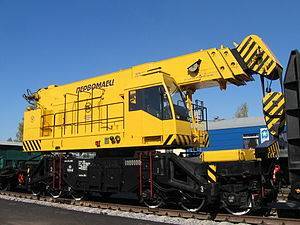

Железнодорожный кран КЖ-971

Кран стационарный

неподвижно закреплён на основании, не имеет возможности перемещения.

Кран радиальный

имеет возможность перемещения по кольцевому пути относительно стационарной опоры. Радиальные краны используются на складах круглой или секторной формы.

Кран переставной

закреплён на основании и имеет возможность перемещения при помощи грузоподъёмных машин или вручную.

Кран самоподъемный

используется при строительстве. Устанавливается на конструкциях строящегося здания. По мере возведения сооружения кран поднимается вверх при помощи специальных механизмов.

Кран быстромонтируемый

башенный кран, монтируемый на объекте с помощью собственных механизмов, без верхолазных работ и с оперативным временем монтажа не более 30 мин.

Кран передвижной

имеет возможность передвижения.

Виды передвижных кранов:

Самоходный кран

(имеет возможность передвижения во время работы и транспортировки груза за счёт подвода электроэнергии с помощью следующих систем: троллейный шинопровод, контактный рельс, подвесные кабельные системы, кабельный барабан с пружинным или моторным приводом, система бесконтактной передачи энергии);

Прицепной кран

(перемещается буксиром с помощью прицепа).

Тип привода

Ручной привод

используются при перемещении грузов на небольшие расстояния и при низких темпах работы.

Электрический привод

в кранах с электроприводом используются главным образом электрические двигатели переменного тока, при необходимости регулирования скоростей используются частотные преобразователи или электродвигатели постоянного тока. Для работы в пожароопасном и взрывоопасном помещении используется электрические двигатели в пожаробезопасном и взрывобезопасном исполнении.

Гидравлический привод

компактен, позволяет осуществить бесступенчатую регулировку скоростей крана, но имеет невысокий КПД.

Пневматический привод

используются в основном при работе в пожароопасных и взрывоопасных средах.

Оснащённые двигателем внутреннего сгорания

используются в кранах, работающих независимо от электросети: передвижные автомобильные, железнодорожные, гусеничные, плавучие.

Степень поворота

По степени поворота подъёмного крана различают два вида:

Поворотный кран

имеет возможность вращения относительно опоры.

Поворотные краны могут быть полноповоротными (угол вращения более 360°) и не полноповоротными (угол вращения менее 360°).

Неповоротный кран

не имеет возможности вращения относительно опоры.

Тип опоры

По типу опоры краны делятся на: опорные, подвесные, пневмоколесные, автомобильные, рельсовые, железнодорожные, тракторные, краны на гусеничном ходу, краны на колёсном ходу, краны на специальном шасси.

Тип грузозахватного органа

Портальный кран с грейфером

Крюковые краны

грузозахватным органом крана является крюк. Это самое простое и старое устройство, которое широко применяется практически во всех типах кранов.

Грейферные краны

грузозахватным органом крана является грейфер

Магнитные краны

грузозахватным органом крана является электромагнит

Клещевые краны

грузозахватным органом крана являются клещи

Контейнерные краны

грузозахватным органом крана является спредер.

Также существуют краны штыревые, краны-штабелёры, краны литейные, стрипперные краны, посадочные краны, колодцевые краны, магнитно — грейферные краны, ковочные краны, и т. д. Грузозахватный орган выбирается в зависимости от особенностей груза.

Виды кранов в строительстве по грузоподъемности

Способность поднимать тяжелые грузы является одним из важнейших критериев выбора автомобильного крана для выполнения разнообразных строительных работ.

По данному параметру принято различать следующие виды подъемных кранов:

• Малый класс. К данной категории относятся простые механизмы, обладающие грузоподъемностью до восьми тонн. Ввиду легкого веса и компактных размеров они применяются исключительно на небольших территориях и площадках. С их помощью обычно устанавливают временные рекламные или декоративные конструкции в городской черте.
• Средний класс. Сюда относятся разновидности кранов с грузоподъемностью до пятидесяти тонн. Предназначаются такие агрегаты для перемещения грузов на строительных участках, а также для поднятия их на разную высоту. В данной категории наиболее востребованы классические виды автокранов 25 и 32 тонны.
• Большой класс. Он включает в себя самые мощные и тяжелые виды промышленных кранов, грузоподъемность которых превышает пятьдесят тонн. Эти виды специальных кранов на 100, 200 и более тонн предназначаются для возведения наиболее крупных и масштабных объектов — таких как мосты, автомобильные магистрали, железнодорожные линии.

Разновидности

Краны-штабелёры производятся двух типов:

• мостового;
• стеллажного.

Чем отличаются устройства друг от друга? Мостовой кран оснащён колонной, прикреплённой к тележке и перемещающейся балке. Он отличается мобильностью и оперативностью работы. Основной его задачей является распределение грузов по стеллажам, товаров на полках, находящихся в одном помещении. Функциональность крана-штабелёра довольно широка. В зависимости от условий эксплуатации, устройство оснащается различными типами грузозахватных механизмов. Оно способно выполнять разнообразные манипуляции: переворачивание, опорожнение ёмкостей (при работе с сыпучими и жидкими веществами), перемещение.

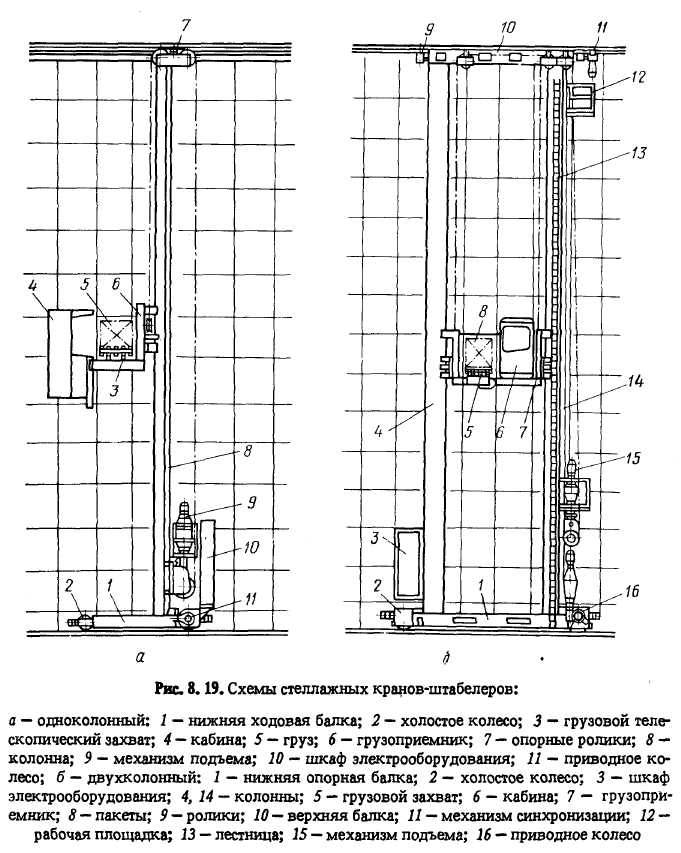

Краны второго типа предназначены для использования исключительно между двумя стеллажными конструкциями. Перемещение осуществляется по специальным рельсовым направляющим. Управление выполняется из кабины оператора или пультом. Приборы размещаются на постах в некоторой удалённости от оборудования. В чём заключается главное отличие двух видов штабелёров? В устройстве мостового типа колонна прикреплена к тележке, а перемещается он не по мосту (несмотря на название), а по крановым путям. Стеллажный же оснащён опорой и может работать только при условии установки между двумя складскими конструкциями. Основным назначением первого является перемещение груза в пределах помещения, а второго – автоматизация размещения на полках. Кран-балка-штабелер позволяет сэкономить место на полках и добиться максимальной наполненности конструкций для хранения товара.

Каждая единица грузоподъёмного оборудования обязательно должна быть оснащена следующими приборами и устройствами безопасности:

• ловителями кабины (в случае наличия элемента с вертикальною осью перемещения);
• аварийным тормозом;
• механическим ограничителем скорости подъема;
• предохранительными опорами тележки;
• электроблокировками;
• аварийным выключателем;
• устройством контроля натяжения троса;
• прибором определения занятости оператора (является обязательным, если она оборудована кабиной полуоткрытого типа);
• кнопкой «стоп».

Дополнительно кран может также оснащаться ремнями безопасности в кабине машиниста и другими устройствами аналогичного назначения. Такие элементы нужны для предохранения оборудования от перегрузок, обеспечения эффективности работы. Но главное их предназначение – безопасность оператора и работников, находящихся в помещении, где используется кран-штабелер. Если используется сразу нескольких аппаратов управления, требуется наличие прибора, блокирующего эксплуатацию других. Это необходимо для осуществления управления только с одного поста.

Классификация

Кран балки классифицируют на подвесные и опорные. Опорная кран балка конструктивно представляет несущую балку, электрическую таль, которая перемещается по ней, пульт управления и вспомогательные устройства. С двух сторон располагаются «концевые» балки, используемые для передвижения тали по крановым путям по верхнему поясу балки подкранового пути. Подвесной кран состоит из балки, с ходовыми колесами концевых балок, опирающихся на подкрановые рельсы, которые устанавливаются в потолочных перекрытиях помещений. Передвигаются краны по нижним поясам подкранового пути, подвешенного к перекрытию. Подвесные кран балки имеют небольшую строительную высоту, а также вес ее, меньше чем у мостовых кранов тех же размеров.

Нужны ли права для управления штабелером

Несмотря на то, что электроштабелеры используются на закрытых площадках, правила безопасности труда требуют от оператора наличия прав на вождение спецтехники. Конечно, речь идет о самоходных вариантах.

Обучение и получение прав на управление электроштабелером – это обязательное условие, без выполнения которого вас не допустят к работе с подобной спецтехникой. Оператору потребуется удостоверение тракториста-машиниста категории В, выдаваемое Гостехнадзором. В некоторых случаях может потребоваться категория С (вождение грузовых транспортных средств с разрешенной массой свыше 3,5 тонны) с водительским стажем не менее 2 лет.

На сегодняшний день существуют различные организации и школы, которые предоставляют услуги по обучению и имеют право выдавать водительские удостоверения.

Устройство

Конструкция крана-штабелера может отличаться в зависимости от сферы его применения, вида продукции, а также помещения, в котором он установлен. Независимо от вида конструкции краны-штабелеры имеют общее устройство:

• Механизм передвижения;
• грузовая тележка;
• поворотная платформа;
• колонна;
• захватный механизм.

Для обеспечения безопасности работников и предохранения оборудования от возможных перегрузок каждый штабелер оснащается:

• Аварийным тормозом;
• ограничителями скорости;
• аварийным выключателем;
• прибором контроля натяжения троса;

Дополнительно краны-штабелеры, имеющие кабины, оборудуются ремнями безопасности, ловителями кабин и прибором определения занятости оператора (для кабин полуоткрытого типа).

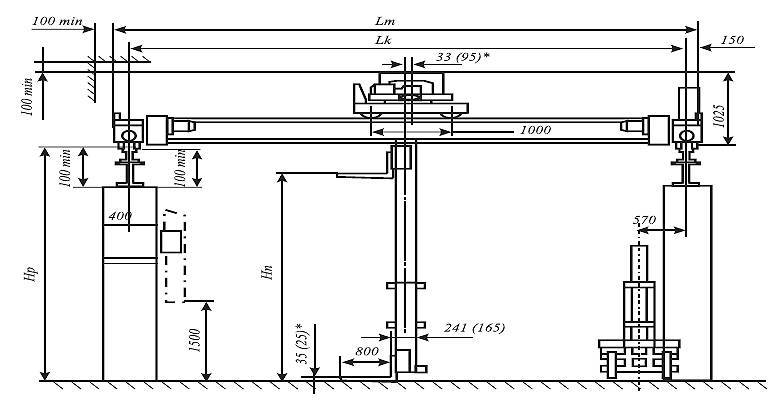

Кран штабелер мостовой электрический подвесной для стеллажей

Среди семейства мостовых электрических кранов краны штабелеры занимают особое место, вследствие своей узконаправленной специализации. Они предназначены исключительно для работы на складах. Это могут быть любые склады, где упакованные грузы размещаются на стеллажах или многоярусных этажах.

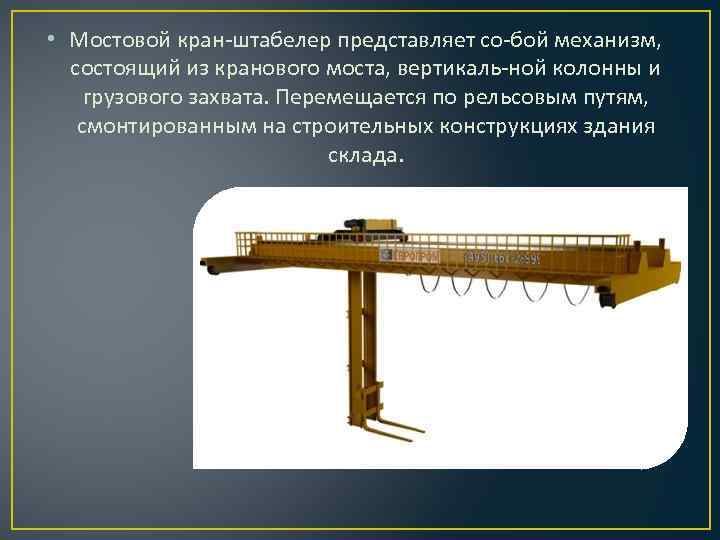

Кран штабелер мостового типа представляет собой обыкновенный крановый мост, оборудованный подвижной грузовой тележкой с грузоподъемником вертикального типа. Подъемный механизм оснащается вилочным или специальным захватом для груза. Специальные захваты – это устройства для работы с трубами, рулонными грузами, бочками и насыпными веществами.

Перемещается мостовой кран штабелёр по крановым рельсовым путям, которые устанавливаются на конструктивных элементах зданий либо на стеллажах, если они имеют жесткую конструкцию. Зона обслуживания таких кранов, как правило, включает все пространство склада. Несколько рядов стеллажей или многоярусных укладок обслуживаются одной крановой установкой.

Базовые модели подвесных кранов штабелеров

Из всей гаммы моделей кранов штабелеров, кран штабелер мостовой электрический подвесной обладает одной из самых оптимальных конструкций. Различные модели кранов обладают разной длиной горизонтальных поперечных балок и отличаются по конструкции.

Кран штабелёр электрический мостовой подвесной с шириной несущей балки до 8 метров оборудуется несущим мостом из двутаврового профиля. При более широком пролете мост имеет ферменную трубчатую пространственную конструкцию.

Все крановые механизмы электрифицированы и оборудованы частотными регуляторами привода, как механизмы мостовых кранов обычного типа. Это позволяет изменять скорость перемещения крановых балок по горизонтали и движение грузовой каретки по двум осям очень плавно и независимо друг от друга. Любые рывки, удары или раскачивание груза исключены.

Средние технические характеристики мостовых кранов штабелеров лежат в пределах:

• Грузоподъемность: 0,5 – 2т;
• Длина пролета моста: 2,5 – 16,5м;
• Высота подъема груза: 2,8 – 6м;
• Скорость передвижения моста: 0,25м/с;
• Управление – с пола;
• Скорость поднятия груза: 0,13м/с;
• Скорость поворота колонны: 9 об/мин;
• Средняя скорость движения тележки: 0,09м/с.

Колонна крана для склада оборудуется вилочным погрузчиком, рассчитанным под размеры стандартной паллеты. Поворотные колонны работают в круговом секторе захвата и подачи груза до 360 градусов. Вилы погрузчика в большинстве случаев обычного типа. Подача паллет или упаковок производится посредством перемещения колонны вдоль горизонтально балки моста.

Особенности эксплуатации кранов штабелеров

Передвигаются штабелеры для склада по рельсовым путям подвесного типа, сделанными из двутавровой балки. Такие пути закрепляются не только на силовых конструктивных элементах перекрытий складских помещений, но и на верхних кромках конструкций стеллажей, которые должны иметь жесткую каркасную конструкцию. Для обслуживания набивных стеллажей подвесные краны могут оборудоваться подъемными конструкциями с выдвижными вилами или гидравлическими выносными конструкциями.

При обслуживании стеллажей гравитационного типа подъемники можно оборудовать роликовыми столами для быстрого перемещения упаковок при погрузке и разгрузке. Стеллажный кран может обслуживать до 10 рядов стеллажей высотой до 6 метров. При этом он управляется одним оператором с помощью наземного кнопочного пульта стационарного или подвесного типа.

Электрооборудование кранов работает от сети 380 или 220 В. Электродвигатели перемещения крановой балки могут устанавливаться как на одной, так и на двух каретках. Это зависит от ширины пролета крана и его грузоподъемности. В некоторых конструкциях подъемная колонна оборудуется роликовым шасси, которое передвигается по полу склада. Это повышает устойчивость конструкции.

При большом объеме грузооборота и необходимости быстрой обработки груза, электрические мостовые краны штабелеры могут оборудоваться двумя колоннами, которые работают независимо, или в спаренном режиме. Они могут соединяться горизонтальными штангами.

Применение кранов штабелеров оправдано в складах с постоянным движением грузов и большими стационарными потоками грузоперевозок, включенными в производственный технологический цикл. Они проигрывают мобильным штабелерам и вилочным погрузчикам в способности мгновенно перестраивать рабочий режим, но значительно выигрывают по объему обрабатываемых грузов и энергозатратам.

Классификация

Башенные краны классифицируются по следующим показателям:

• области решаемых задач и сфере применения;
• грузоподъёмности;
• типу смонтированной башни;
• виду установленной стрелы;
• виду ходовой части;
• мобильности.

Основными сферами применения являются:

• строительство объектов различного назначения (жилые дома, промышленные объекты, гидротехнические сооружения и много другое);
• погрузка, разгрузка, перемещение груза к месту проведения работ.

Грузоподъёмность крана зависит от грузового момента, на который рассчитан данный агрегат. Например, для грузового момента, равного 10 тм, грузоподъёмность составляет 15 т, для 40 тм она уже достигает 80 т, а при 120 тм общая грузоподъёмность равна 250 т.

По мобильности такой механизм бывает стационарный или передвижной. Степень его передвижения зависит от вида ходовой части.

В зависимости от конструкции каждый кран имеет свои достоинства и недостатки. Достоинства определяются техническими характеристиками, которые указывает производитель. К недостаткам относятся те ограничения, при которых кран не в состоянии выполнять свои функции. Обычно это связано с грузоподъёмностью, мобильностью, величиной финансовых затрат на его эксплуатацию

По типу башни

Для современных изделий применяют следующие виды башен:

• постоянной длины;
• телескопические;
• подращиваемые снизу;
• с изменяемым углом поворота.

Первый тип имеет фиксированную высоту. Её устанавливают в вертикальное положение с последующей фиксацией. Башенный кран с поворотной башней способен производить вращение вокруг своей оси.

По типу стрелы

У современных агрегатов имеются следующие типы таких устройств:

• подъёмная стрела (позволяет изменять угол подъёма);
• система балочного типа;
• шарниросочленённая конструкция.

В первом типе вылет стрелы регулируется в горизонтальной плоскости с помощью поворота относительно шарнира. Они обладают высокой манёвренностью, грузоподъёмностью и большую высоту подъёма. Их достаточно легко транспортировать.

У балочных конструкций вылет стрелы регулируется благодаря перемещению тележки, оснащённой прицепным устройством. Это значительно усложняет конструкцию и увеличивает вес. Однако в этом случае увеличивается величина рабочей зоны.

Последний вид агрегатов обладает высокой универсальностью. Они способны осуществлять регулировку величины вылета стрелы обоими способами (увеличением угла подъёма и длины горизонтальной направляющей). Это расширяет их возможности, но значительно увеличивает их стоимость.

По способу установки

Типы башенных кранов имеют следующее исполнение:

• стационарное;
• самоподъёмное;
• передвижное.

К первой категории относятся механизмы, которые устанавливаются в заранее определённом месте. Без возможности перемещения. Они в основном применяются на строительных объектах.

К передвижным кранам относятся все агрегаты, оснащенные ходовой частью. Они обладают хорошей манёвренностью, что повышает их эксплуатационные возможности.

По типу ходового механизма

Для передвижных применяются различные типы ходовых устройств. Наиболее эффективными считаются:

• автомобильные и шасси на основе колёсных тележек;
• гусеничные;
• рельсовые;
• шагающие;
• пневмоколёсные.

Изделия на автомобилях или автомобильных шасси применяются для проведения погрузочно-разгрузочных работ, подъёма грузов небольшой массы на строительных площадках или логистических центрах. Башня опирается на автомобильное шасси, что позволяет достаточно легко перемещать такой механизм на большие расстояния. При необходимости проведения подобных работ на необорудованных площадках или мягком грунте применяют ходовую часть на гусеничном ходу. Они обладают меньшей подвижностью, но большей проходимостью.

Одним из оригинальных ходовых устройств, для тяжёлых механизмов, считается так называемая шагающая система. Она объединяет рельсовую конструкцию с элементами специальной опоры. Она выполнена в форме нескольких цилиндрических опорных башмаков. Перемещение всего агрегата производится с помощью электрических двигателей, приводящих в движение колёсную систему. В некоторых конструкциях в качестве двигательного механизма применяется опорная плита и две лыжи.

Наибольшее распространение получили башенные краны, движущиеся по рельсам. Их укладывают на незначительном удалении от строящегося объекта с таким условием, чтобы можно было обеспечить подъём, опускание, перемещение груза по всей строительной площадке. Расширения возможностей производится благодаря установленным рельсовым подъездным путям. Движение осуществляется с помощью электрического двигателя, приводящего в движение колёсную тележку.
