Кромкооблицовочные станки

Принцип работы устройства

Для наклеивания применяется лента, широта которой больше высоты элемента на 2−5 мм. Это производится для точного закрытия кромки. Как правило, уже после приклеивания остаются так именуемые свесы, какие обозначают с двух краёв. Для того чтобы их удалить, применяется фрезеровочный модуль, какой срезает облицовку, выходящую за границы детали.

Обычно механизм наделён скоростным приводом с 12 тысячами витков в минуту, чтобы не повредить плоскость. В модуле, кроме того, учтены ограниченные ролики для правильной установки заготовки. Узел наделён 2-мя фрезами с приводами, его настраивают в необходимую вышину детали. Для того чтобы деликатно настроить модуль и закрепить его, задействуется система перемещения с передачей «винт — гайка».

После обрезания ножом лента приклеивается к кромке. Для того чтобы его исключить, следует применять торцовочный модуль, система которого может быть различной. Наиболее простой вид предполагает собою круглую пилу, что имеет отвесное перемещение и оборудуется приводом с небольшой мощностью.

По особой команде эта электропила выходит в рабочую сферу кромочного станка и отпиливает лишний участок облицовки. Этот принцип способен функционировать только в станках с ручной подачей. В случае если доставка механизирована, торцовый модуль наиболее сложный. Электропила с приводом вводится согласно инструкции к станку на каретке, что имеет 2 коротких направления: первый на подачу пилы для ликвидации припуска ленты, а 2-й для ровной быстроты подачи заготовки. Кромкооблицовочный электростанок может дополняться большим количеством многофункциональных элементов.

Кромочные приборы с ручной подачей задействуются не только лишь в домашних обстоятельствах либо мастерских. Даже крупные мебельные фирмы имеют это приспособление для стремительного ремонта и облицовки эксклюзивных заготовок, малых партий деталей.

Благодаря присутствию процессоров, контролеров, приборы с ручной подачей детали считаются весьма удобными и простыми в управлении. Главные процессы в период работы — это темп подачи, автоматизированный контроль температуры, а, кроме того, длина приклеиваемого материала.

Читать также: Холодная сварка ермак отзывы

Агрегат с ручной подачей функционирует с материалом до 3 мм, потребляет около 2 кВт электроэнергии, захватывает зону до 2−3 кв. метров, обслуживается одним пользователем и удерживает темп подачи детали 6 метров в минуту. Чтобы системы станка имели возможность работать, подключается система под давлением 0,6 мПа сжатого воздуха.

Обычно станок сначала тестируется, при этом контролируется безопасность клеевого шва и степень адгезии клея. Для выполнения теста, возможно, применять бесцветную ПВХ-плёнку, что даёт возможность наблюдать за распределением клеевого состава после сжатия и полимеризации. Если рабочая смена изменяется, рекомендуется, кроме того, осуществлять тесты для предотвращения появления скрытого нарушения.

Весь разрезающий механизм хорошо оттачивается. Это относится к ножикам и фрезам. Не забудьте регулярно чистить клеевую ванночку.

Кромкооблицовочный агрегат может иметь ограждение и маркировку подогреваемых плоскостей. Станина приспособления должна иметь заземление. Приспособление следует подсоединить к системе аспирации, так как нагреваемый суперклей может выделять ядовитые вещества, какие представляют опасность для здоровья.

Подобное приспособление не потребует какой-либо сложной настройки. Следует откорректировать температуру нагревания, грамотно установить частоты вращения роликов, какие наносят суперклей, и скорость подачи

Весьма важно, чтобы при нанесении объем клея оптимально соответствовал нужным условиям. В случае если его не будет хватать, может затеряться прочность взаимосвязи между использованным материалом и заготовкой. Излишек клея приведёт к получению лишнего количества на плоскость и возникновению грязи

Излишек клея приведёт к получению лишнего количества на плоскость и возникновению грязи.

Кромкооблицовочный станок бу

Кромкооблицовочный станок бу – хороший выбор когда бюджет ограничен, купить Кромкооблицовочный станок бу можно в отделе оборудование бу.
При покупке бу кромкооблицовочного станка обязательно проходит его осмотр и вы получаете полную информацию о техническом состоянии кромкооблицовочного станка БУ.

Кромкооблицовочные станки

Кромкооблицовочные станки бывают нескольких видов и различаются по видам поверхностей, которые обрабатывают – прямые или криволинейные.

Автоматическая подача материала чаще используется в прямолинейных кромкооблицовочных станках – кромкооблицовочных станках работающих с прямой кромкой. Они – автоматические кромкооблицовочные станки хорошо отработаны с точки зрения технологичности и надежности и различаются количеством выполняемых операций – функциональностью кромкооблицовочного станка.

При обработке криволинейных кромок применяются станки с ручной подачей кромочного материала. Эти кромкооблицовочные станки существенно доступнее и проще автоматических кромкооблицовочных станков, при этом функциональность и производительность таких кромкооблицовочных станков позволяет использовать их на малых и средних производствах и в качестве вспомогательных станков на серийных и крупносерийных мебельных производствах.

Так же есть группа кромкооблицовочных станков обрабатывающих криволинейные кромки при автоматической подаче кромочного материала. Учитывая сложность задачи такие станки работают в полуавтоматическом режиме, т.е. подача кромочного материала контроллируется оператором.

Качество облицовки деталей кромкой зависит и от кромочного материала, и от функциональности кромкооблицовочного станка.

Цена кромкооблицовочного станка

Цена кромкооблицовочного станка складывается из нескольких параметров:

Функциональность – количество операций выполняемых на станке

Интеллектуальность емкость – наличие управляющей электроники, управляющей работай кромкооблицовочного станка

Клас кромкооблицовочного станка – определяет возможность работать с определенной производительностью и ресурсность – количество смен в сутки.

Производитель кромкооблицовочного станка – бренд оказывает двоякое влияние на цену кромкооблицовочного станка с одной стороны это определенная гарантия его потребительских характеристик, приведенных выше, с другой стороны кромкооблицовочный станок известного бренда будет стоить дороже кромкооблицовочного станка сделанного на том же заводе, но продающегося под другим торговым наименованием.

На сегодняшний день кромкооблицовочные станки как автоматические, так и позиционные производятся в Европе, Китае и Тайване

Наиболее восстребованные автоматические кромкооблицовочные станки:

кромкооблицовочный станок Cehisa
кромкооблицовочный станок Brandt
кромкооблицовочный станок SCM
кромкооблицовочный станок Felder
кромкооблицовочные станки Holz-Her
кромкооблицовочный станок Vitap
кромкооблицовочный станок Griggio

Выбор кромкооблицовочного станка

При выборе модификации кромкооблицовочного станка следуют учитывать основные его параметры:

Функциональность – перечень операций, которые кромкооблицовочный станок выполняет

Производительность кромкооблицовочного станка, в согласовании с производительностью всего производства в целом

Технологичность кромкооблицовочного станка, отвечающая требованиям к качеству выпускаемой продукции.

Цена кромкооблицовочного станка должна быть осмыслена и покупка кромкооблицовочного станка должна приносить прибыль владельцу мебельного производства.
Иногда есть смысл рассмотреть покупку кромкооблицовочного станка Б/У

Купить кромкооблицовочный станок

Кромкооблицовочные станки с автоматической подачей – решение для производств с непрерывным режимом работы и высокими объемами выпускаемой продукции. Мы – ЦентрРегионПром продаем все виды автоматических кромкоблицовочных станков и позиционных – криволинейных кромкоблицовочных станков различный производителей.

Выгодно купить кромкооблицовочный станок для мебельного производства – обращайтесь к нам и мы подберем и поставим вам кромкооблицовочный станок, отвечающий существующим задачам.

Главное предназначение облицовочного оборудования

Кромкооблицовочное оборудование предназначено для облицовывания прямых и фигурных деталей кромочным материалом, и, тем самым, служит для придания готовому изделию красивого внешнего вида.

Весь процесс начинается с клейки кромки. В целом суть его следующая: облицовочный материал (бумага, шпон или меламин) приклеивается к узким граням плит или щитовых деталей, используемых при производстве мебели.

Материал шириной 2–6 см и толщиной 0,3–4 мм, благодаря специальному сжатию и преобразованию, прочно крепится на поверхности кромки пвх (либо другой материал) изделия. Эта технология основывается на способности термоклея плавиться при нагревании и затвердевать при остывании.

Очень важно при этом четко соблюдать температурный режим процесса и соблюдение определенной силы прижимания склеиваемых компонентов

Кромочный станок своими руками

Устройства заводского изготовления отличаются высокой стоимостью, потому для небольшой домашней мастерской целесообразно изготовить станок собственноручно. Кромкоклеечный станок, изготовленный своими руками, будет заметно уступать покупным аналогам по мощности и производительности, но он с легкостью справится с объемом работы в домашней мастерской начинающего мебельщика.

Планируя изготовить подобный кромочный агрегат собственноручно, стоит трезво оценивать свои силы. Кромкооблицовочный станок – устройство повышенной опасности, и от качества его сборки зависит безопасность оператора

Важно понимать, что рабочие органы станка разогреваются до очень высоких температур. Пользуясь им, надо быть осторожным и соблюдать правила техники безопасности

Элементы конструкции

Устройства данного типа используются на различных производствах, при этом имеют разную конструкцию. В общем случае самодельный станок должен включать в себя:

  • устойчивую станину и удобный стол;
  • узел подачи и центровки ленты;
  • нагреватель с системой контроля температуры;
  • термостойкие направляющие;
  • систему обрезки излишков кромки;
  • полировочный модуль.

Совокупность всех этих узлов являет собой достаточно сложное устройство, потому для домашнего использования можно ограничиться более простой конструкцией. В самодельном кромочном станке можно обойтись без излишней автоматики, оставив лишь приспособление, подающее ленту, и устройство ее нагрева. При этом придется использовать ленту с заранее нанесенным клеевым составом, что несколько дороже, но при этом удастся сэкономить на сложных составляющих станка.

Правильно изготовленное данное устройство можно использовать в качестве станка для кромления досок, фанеры, древесных плит и другого подобного материала. Станок будет иметь простую конструкцию, для его сознания не потребуются дорогостоящие узлы и агрегаты.

Порядок сборки

Прежде всего, необходима столешница из текстолита или фанеры, оклеенной пластиком. На нее крепится горизонтальный упор, металлический угольник, к которому будет прижиматься обрабатываемая заготовка.

В качестве нагревательного элемента и одновременно прижима рационально использовать металлический ролик с подогревом от строительного фена. В месте выхода ролика в направляющем угольнике предусмотрен вырез. Часть угольника за роликом можно оклеить мягким материалом, войлоком или сукном, который послужит для полировки.

Собственно, станок готов. Надо только вкрутить в столешницу штырь, который станет осью рулона, вывести конец ленты в рабочую зону, включить фен и дождаться, пока он разогреет валик. Далее торец обрабатываемой детали подводится к горизонтальному упору и можно клеить начало ленты. Заготовку двигают вдоль направляющей, при этом надо стараться не перегреть ленту, но и обеспечить максимальную прочность соединения.

Уход за кромочным станком

Неважно, используется ли заводское оборудование или изготовленный своими руками простенький станок, необходимо соблюдать меры безопасности при работе с ним и обеспечить своевременное его техническое обслуживание. Есть несколько важных правил, игнорирование которых может привести к выходу устройства из строя или к травме оператора

  1. Перед началом работы обязательно изучить устройство и принцип действия кромочного станка, расположение органов управления.
  2. Прежде чем включать устройство, необходимо удостовериться в целостности питающих кабелей и защитных механизмов.
  3. Не допускать попадания в рабочую зону масла, воды и прочих жидкостей.
  4. Содержать рабочее место в чистоте.
  5. Подвижные детали устройства должны быть смазаны с использованием рекомендуемых материалов.
  6. В процессе работы необходимо контролировать температуру прижимного ролика, не допускать перегрева, пригорания клеевого состава.
  7. Если в ходе эксплуатации заводского оборудования возникли сложности, не стоит пытаться исправить их самостоятельно, надо обращаться за помощью к специалистам.

Времена меняются, технологии заметно облегчают жизнь домашнему умельцу. Сейчас делать мебель самому просто как никогда, надо лишь немного инструмента и оборудования. Тем, у кого возникло желание попробовать себя в качестве мебельщика, вряд ли удастся обойтись без этого полезного приспособления. Для начала стоит изготовить простенькое устройство, попробовать себя в новом качестве, а там и задуматься о покупке полноценного заводского оборудования.

Как выбрать?

Кромкооблицовочный станок можно выбрать по определенным параметрам. К наиболее важным показателям следует отнести:

    1. Популярность бренда. От того, какая фирма выпустила оборудование зависит многое, к примеру, качество сборки. Кромкооблицовочный станок Brandt, к примеру, пользуется достаточно большой популярностью по причине качественной сборки и использования только современных технологий при производстве.
    2. Другим важным показателем можно назвать то, от какого напряжения работает станок. К примеру, кромкооблицовочный станок SCM работает от стандартной сети 220 Вольт. Другими словами, оборудование можно установить, как дома, так и в цеху.

Потребляемая мощность также является важным показателем, который следует учитывать при выборе оборудования. Кромкооблицовочный станок KDT работает от установленного электродвигателя, потребляемая мощность которого может варьировать в пределе от 1 до 5 кВт. Потребительская мощность напрямую влияет на производительность, которой обладает кромкооблицовочный станок KDT. Современные технологии позволили существенно снизить потери при работе без уменьшения мощности силового агрегата.
Кромка на заготовке характеризуется различными показателями, к примеру, шириной и качеством обработки. Именно поэтому если выбирать криволинейные кромкооблицовочные станки или другого типа, то нужно учесть максимальную ширину обрабатываемой кромки. Она указывается в миллиметрах

Показатель шероховатости тоже важен.
Высота упора имеет важное значение. Этот элемент конструкции определяет особенности проведенной процедуры

Бранд может оказывать влияние на конструктивные особенности, которыми обладает односторонний кромкооблицовочный станок, но практически все модели имеют упор.
Размер стола также является определяющим при выборе фактором. Он указывает то, каких размеров может использоваться заготовка. Для того чтобы обеспечить нужную точность обработки заготовка должна правильно фиксироваться на столе.

    1. Точность подачи зависит от того, какое механизм регулировки используется. Кромкооблицовочный станок с ручной подачей позволяет достигать точности обработки в несколько долей миллиметра.
    2. Рабочая температура – особенности технологического процесса в рассматриваемом случае. Обработка кромки проводится путем нанесения особого вещества на поверхность. Для того чтобы изменить свойства металлической тической следует оказывать существенное воздействие. Многие модели работают при температуре 100-200 градусов Цельсия. Воздействие подобной температуры приводит к повышению пластичности материала.
    3. Размеры оборудования определяют возможность эксплуатации его в той или иной ситуации. Устанавливать его следует исключительно в помещении, так как питание проходит от установленного электродвигателя. Следует учитывать тот момент, что несущественное воздействие влаги приведет к нарушению функциональности. Габаритные размеры определяют удобство использования оборудования в помещении.

https://youtube.com/watch?v=ny-0Yf_-fP0

  1. Масса конструкции также учитывается при выборе. Чем меньше вес, тем проще справляться с оборудованием при его транспортировке или перебазировании. Прямолинейные кромкооблицовочные станки крепятся к основанию для того, чтобы во время обработки вибрация не влияла на качество. Вес некоторых моделей не более 10 килограмм. Этот момент определяет то, что даже незначительное воздействие может привести к смене базирования.
  2. Цена также является определяющим фактором. Однако стоит учитывать, что хорошая модель не стоит дешево. Некоторые производители существенно завышают стоимость своей продукции, что следует учитывать.

Вышеприведенные моменты следует учитывать при выборе наиболее подходящей модели. На рынке представлено довольно много промышленных вариантов исполнения, каждый имеет свои достоинства и недостатки. Поэтому каждую следует рассматривать отдельно.

Компоновка станка

Правильная компоновка станка- это одно из важных составляющих в производстве. На качество работ влияют прочность закрепления материала для кромки на деталях. А это несомненно зависит от нужной температуры клея-расплава, на сколько сильно сжимаются мебельные элементы и ленты и время просушки изделий. При несоблюдении этих условий деталь уходит в брак. Чтобы этого не возникло, конструкцию станка постоянно улучшают.

Так существует базовый модуль станка из нескольких узлов:

  • Узел подачи облицовочного материала. В нём имеются ролики, нож для обрезания ленты и магазин для рулона. Скорость движения ленты для облицовывания здесь можно выбрать путём регулировки оборотов роликов. Момент для обрезания ленты регулирует датчик положения детали.
  • Узел нанесения и разогрева клея. Клей на ленте нагревается при помощи специального фена.
  • Узел прижима. В момент контакта детали и ленты с расплавленным клеем осуществляет прижим опорными роликами с нужными усилиями.

Дополнительно в станке имеется встроенный фрезерный узел, для среза излишков, то есть свесов. Также торцовочный узел, для закрытия торца, обеспечивается более длинной лентой, нежели сама деталь.

Самостоятельное изготовление станка

Из-за значительной стоимости кромкооблицовочного оборудования многие выбирают самодельные кромочные приборы, однако, у них хромает оборудование безопасности, по этой причине следует вести себя очень аккуратно

В первую очередь, чем размышлять над конструированием станка, следует сосредоточить внимание на толщину использованного материала, с которой будет функционировать спецоборудование, подумать с каким материалом он будет функционировать, и что за устройства должны быть в обязательном порядке. Для основы следует организовать базу, что содержит в себе систему подачи отделочного материала, нажима, нагрева и нанесения клеевого состава

В обычную комплектацию станка входит:

  • участок механического обрезания кромки;
  • стабилизатор верчения с указателем быстроты подачи;
  • регулятор с поддержкой функции ожидания и защитой от преждевременной работы;
  • участок подачи кромки на место приклеивания;
  • выключатель для работы с прямыми элементами;
  • держатель для фена;
  • текстолитовые направляющие.

Кромкооблицовочные станки используются практически на всех деревообрабатывающих фирмах, но их устройство и компоненты системы могут существенно различаться. Это зависит преимущественно от размеров работы, что производится с помощью этого аппарата.

Для наиболее современных и сложных модификаций кромкооблицовочных станков учитывают бачок, что предназначен для нагрева клея и нанесения на кромку этого состава. Бак оборудован рукоятками и роликом, который вкатывает материал к кромке, что в этом станке располагается на особой обособленной опоре. Данные устройства предназначаются для приклеивания пластмассы увеличенной толщины на заготовки.

Свесы материала, которые возникают при облицовке самодельными станками, принято устранять вручную при помощи специализированных устройств.

К ним причисляют разнообразные продольно-гильотинные приборы, которые срезают свес и формируют на рёбрах изделия фаски. Все компоненты системы скрепляют с удобными рукоятками для управления.

Стоит помнить, что при работе на таком блоке следует применять облицовочный материал в рулонах, на какие уже нанесён клеевой состав, по-другому вы просто не сможете закрепить ровным счётом ничего. Так как для производства кромкооблицовочного станка собственными руками вам все-таки понадобятся определённые детали, не рассчитывайте, что изготовление агрегата обойдётся вам совсем дёшево.

Основные элементы конструкции

Стационарный станок для кромки ПВХ состоит из станины, рамы, на которой закреплена столешница, и одного или нескольких рабочих модулей. В качестве материала для рабочего стола используют текстолит или другой относительно мягкий материал, который не повредит ламинированную поверхность плиты.

На столешнице крепится модуль, который отвечает за подачу ленты, ее отрезание, разогрев и нанесение клея на рабочую поверхность и, собственно, приклеивание. В большинстве случаев данный модуль допускает тонкую настройку, что позволяет работать с материалом различной ширины.

Одна из основных составляющих модуля – система подачи ленты. Она включает в себя штырь для установки рулона, приводной и нескольких направляющих роликов, резак гильотинного типа. Гильотина приводится в действие с помощью механического или пневматического привода. Приводной ролик имеет регулировку скорости вращения, что позволяет использовать станок для обработки деталей со сложной геометрией.

В качестве материала для оклейки кромки может использоваться лента без заранее нанесенного на нее клеевого состава. Для работы с таким материалом в модуле предусмотрена ванночка для клея с подогревом. Подготовленный состав с помощью валика равномерно наносится на ленту. В случае же использования ленты с клеем ванночка не нужна, для приклеивания ленты используется нагреватель, который разогревает клеевой слой. Лента прижимается роликом.

Читать также: Схема включения магнитного пускателя с тепловым реле

Он являет собой фрезу, вращающуюся с высокой скоростью, которая обрезает излишки материала и выравнивает поверхности во всех плоскостях. После фрезера опционально устанавливается модуль полировки, который идеально выравнивает срезы и боковую поверхность.

В конструкцию автоматических кромочных станков также входит система подачи и передвижения плиты. Она представляет собой несколько прорезиненных роликов, которые поддерживают заготовку и придают ей скорость, точно соответствующую скорости укладки кромочной ленты.

Односторонние автоматические кромкооблицовочные станки

Назначение: Автоматический кромкооблицовочный станок, проходного типа, предназначен для облицовки кромок прямолинейных сторон панелей в автоматическом режиме различными кромочными материалами.

Принцип работы:

  • рис.4
  • рис.5
  • рис.6

Рассмотрим принцип работы на станке с максимальной комплектацией агрегатами и устройствами , входящими в состав станков. Станки бывают с ЧПУ и без. Станки с ЧПУ управляются электронным устройством способным менять настройки станка автоматически, на станках без ЧПУ настройка оборудования происходит вручную. Заготовки в процессе обработки перемещаются посредством приводного транспортера с регулируемой скоростью подачи или без регулировки.

Первый узел в станках (рис.4 слева) — узел предварительного фрезерования торца заготовки. Позволяет устранить дефекты на заготовках, которые возникают вследствие раскроя (сколы, ступенька от подрезной пилы), а также дефекты связанные с низким качеством плитных материалов дсп, мдф (утолщение на торцах). Далее: Ик – лампа предварительного подогрева заготовки Позволяет осуществить предварительный прогрев торца заготовки перед клее наносящим узлом для улучшения адгезии и равномерности распределения клея – расплава. Далее: Магазин подачи кромочного материала Включает в себя приводной подающий ролик и специальную обойму для подачи полосового материала. Далее: Узел нанесения клея С помощью данного узла осуществляется нанесение и регулировка количества клея. Температура клея регулируется электронным блоком контроля, что гаранитрует поддержание нужной температуры и исключает перегревание клея.

Следующие агрегаты, устанавливаемые на станке служат для обработки снятия свесов кромочного материала. Первый агрегат (рис.14 слева) — Узел торцовки свесов. Чистовая торцовка свесов кромки осуществляется автоматически, с помощью двух пил. Далее:Узел фрезерования свесов. Фрезерный узел оснащен двумя радиусными фрезами R2 и плавающими копирами, позволяющими отслеживать толщину заготовки, что обеспечивает отличное качество обрабатываемой поверхности. Далее:Узел автоматического скругления торцевых углов приклееного кромочного материала Позволяет в автоматическом режиме произвести скругление торцевых углов кромочного материала без остановки заготовки. Далее:Циклёвочный узел Осуществляет финишную обработку материала (pvс/abs) толщиной от 1 до 3 мм и полностью устраняет такой дефект как «кинематическая волна», возникающий при фрезеровки свесов кромочного материала на больших скоростях подачи.

Следующие агрегаты служат для придания качественного внешнего вида, получаемой мебельной заготовке. Промышленные фены (рис.15 слева). Предназначены для восстановления естественного цвета кромочного материала после обработки на узле циклёвки. Далее:Полировочный узел. Предназначен для полировки обработанной части кромки, удаления излишков клея-расплава, а также придания ей естественного цвета и блеска.

Фото станков:

  • рис.7
  • рис.8

Производят позиционные кромкооблицовочные станки в России странах СНГ и многих странах Европы и Азии с различными характеристиками.

Клей-расплав для автоматических кромкооблицовочных станков

Выбор клея-расплава производят в зависимости от применяемого оборудования и задачами, стоящими перед производством. Для средне скоростных станков наиболее подходящим является клей-расплав производства Kleiberit 788.7, средненаполненный клей-расплав для кромок из шпона, ПВХ, АБС и пропитанных бумажных для скоростей подачи до 15 м/мин, его технические характеристики можно посмотреть здесь. Для высоких скоростей подачи можно применять клей-расплав 744.4, средненаполненный клей-расплав для кромок из шпона, ПВХ, АБС и пропитанных бумажных для скоростей подачи от 20 до 40 м/мин, его технические характеристики можно посмотреть здесь. Существуют станки производства фирмы Holz-her, использующие не гранулированный клей-расплав а катриджный. Для этих станков у фирмы Kleiberit есть клей марки 782/.0, его технические характеристики можно посмотреть здесь.

Устройство и принцип работы

Рассмотрим наиболее распространенную конструкцию полуавтоматического кромкооблицовочного станка (рис. 4).

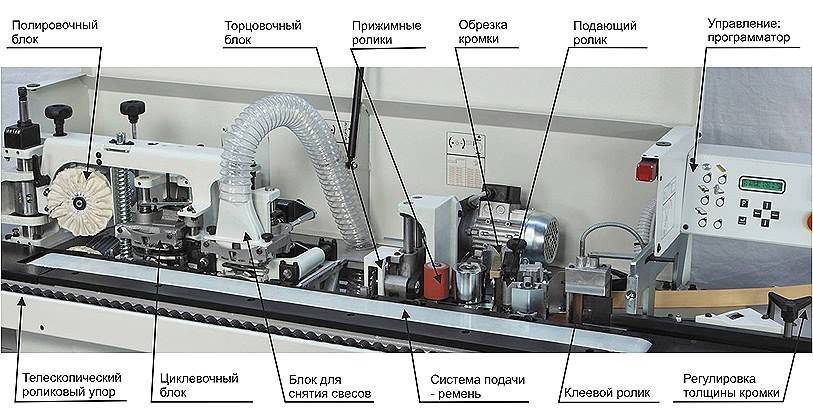

Рисунок 4. Конструкция кромкооблицовочного станка.

Основанием, на котором устанавливаются все рабочие узлы станка, является массивная станина. Верхняя часть станины представлена столом, по которому происходит скольжение заготовки. Выполняется стол из материала с гладкой поверхностью, на которой минимизирована вероятность появления различного рода задиров и прочих неровностей. Это необходимо для исключения возможности повреждения заготовки при рабочем движении.

На столе имеется ременная или роликовая система подачи заготовки. Этот узел служит для продвижения обрабатываемой детали через все блоки станка.

С входной части располагается поворотный стол (рис. 5), на котором устанавливается рулон с облицовочной лентой. Стол свободно вращается вокруг своей оси.

Рисунок 5. Поворотный стол кромкооблицовочного станка.

В правой верхней части расположен блок управления станком. На нем базово имеются кнопки включения/выключения станка и каждого из рабочих блоков по отдельности, рукоятки запуска рабочих операций, цифровой или аналоговый индикатор температуры клеевого состава в ванночке. Более технологичные версии станков оснащаются программным обеспечением для настройки частичной автоматизации обработки.

В правой нижней части расположен регулятор толщины кромки. Он связан с программатором и служит для задания правильных рабочих параметров всем остальным модулям.

Облицовочная лента приводится в движение при помощи специального подающего ролика. Лента пропускается между подающим и ведомым роликом, чем обеспечивается подача в рабочую зону.

Рядом с подающим устанавливается клеевой ролик. Его задача — наносить клеевой состав на ленту. В верхней части ролика имеется устройство подачи клея из ванночки. Имеется подкачивающий насос. Дозировка осуществляется в автоматическом режиме.

За роликами, участвующими в подготовке ленты, следует обрезочное устройство, которое предназначено отделить ленту после прохождения необходимого ее количества в рабочую зону.

Прижимные ролики (рис. 6) служат для закрепления ленты на торцевой поверхности заготовки. Прокатываясь с усилием по поверхности обрабатываемой детали, ролик прижимает ленту, благодаря чему увеличивается однородность и эффективность приклеивания.

Рисунок 6. Прижимной ролик кромкооблицовочного станка.

Торцовочный блок предназначен для обработки торцевой поверхности заготовки. Он выполняет подрезку ленты, которая выступает за пределы обрабатываемой детали.

Циклевочный блок производит выравнивание поверхности ленты скоблением. Служит для придания ленте, которая могла приобрести некоторые неровности в процессе приклеивания,  ровного и гладкого вида.

Полировочный блок служит для финальной доводки обработанной поверхности заготовки. Выполняет окончательную обработку, после которой деталь выводится из станка.

Большинство станков комплектуются выдвижной подставкой с роликами, которая работает в качестве дополнительной точки опоры при обработке крупногабаритных деталей.

Для предохранения станка от поломок имеются концевые выключатели, призванные  остановить подачу заготовок или работу какого-либо из блоков в случае возникновения перегрузок.
