Латунь: состав сплава, характеристики, марки

Расшифровка марки сплава и его характеристики

Расшифровка Л63 выглядит следующим образом: Л указывает на латунь, а цифры на присутствие в составе 62-65% меди. Однофазная структура способствует простоте обработки. Производство латуни Л63 регулируются ГОСТом 15527-2004, применяется она не только в практических, но и декоративных целях.

Среди ключевых характеристик латунных сплавов Л63 – повышенная коррозийная стойкость по сравнению с медью. Материал проявляет эти качества:

• в морской среде;
• в спиртовых растворах;
• в пресной воде;
• среди газов-галогенов.

Материал отличается хорошими литейными характеристиками. Поддается газовой и электросварке. Плавится при температуре 906 °С. В процессе плавления образовываются вредные для человеческого организма компоненты, поэтому процедуру проводят в вентилируемых помещениях. Присутствующий в составе цинк способен воспламеняться. Путем горячего обжига повышается стойкость к износу.

Основные характеристики

Несмотря на свой благородный вид, латунь представляет сплав меди с цинком. Это два основных компонента. Остальные составляющие могут варьироваться. Олово, свинец, марганец, никель, железо, алюминий – все эти примеси могут входить в состав в различных пропорциях. Но как раз пропорция и влияет на процесс плавления. Чем больше в составе цинка, тем ниже температура плавления.

Характеристика латуни

Большое содержание свинца и висмута негативно влияет на качество металла, используемого для изготовления декоративных изделий. Из-за этих примесей у сплава падает способность к деформации в горячем виде. Температура плавления латуни колеблется в диапазоне от 880 до 950 градусов Цельсия. Плотность материала (отношение массы к объему) — 8300–8700 килограммов на кубический метр.

Удельная теплоемкость (отношение теплоемкости к массе вещества) – 0,377 кДж/(кг-K) при 20 °C. Теплоемкость – это величина, которая указывает на количество тепла, необходимого для изменения на одну единицу температуры единицы вещества. Удельное электрическое сопротивление имеет показатель 0,07−0,08 микроом на метр. Эта величина характеризует сопротивляемость вещества прохождению электрического тока.

Металл обладает целым рядом положительных качеств:

Основные характеристики латуни

• высокая сопротивляемость коррозии;
• отличная жидкотекучесть;
• низкий коэффициент трения;
• низкая склонность к ликвации – процессу распада на однородные составляющие;
• прекрасные технологические свойства – хорошо поддается обработке;
• великолепные механические свойства.

Характеристики металла призваны помочь заинтересованному человеку разобраться, подходит ли тот или иной материал для работ, связанных с плавлением.

Свойства латуни

Температура плавления латуни составляет 880–950 °C, причём, чем выше содержание цинка, тем ниже будет температура плавления. Она отлично поддаётся обработке давлением, имеет высокие механические свойства, неплохую устойчивость к коррозии. Однако, например, бронза выигрывает у латуни в прочности и коррозийной устойчивости. А также она неустойчива в морской воде, углекислых растворах и в органических кислотах. Неприятным свойством сплава является его потемнение на открытом воздухе, для предотвращения этого латунные изделия покрывают лаком. Латунные детали не теряют пластичность при понижении температуры, что делает их хорошим конструкционным материалом.

Латунь и медь очень схожи внешне, и непрофессионалу будет сложно разграничить их. Первая имеет повышенную твёрдость и износоустойчивость, но является менее тугоплавкой. При этом латунный сплав значительно удобнее в обработке за счёт высокой ковкости и вязкости. Он превосходит медь и по коррозийной стойкости, причём более высокая температура повышает скорость образования коррозии, источником которой могут стать высокая влажность, повышенное содержание аммиака и сернистого газа в воздухе. Для её предупреждения латунные изделия подлежат обжигу при низких температурах после обработки.

Свойства отдельных видов латуней

Деформируемые латуни — такие сплавы, в которых содержание цинка менее 10%, их ещё называют томпак. Томпак пластичен, не ржавеет и обладает низкой силой трения. Томпак хорошо сваривается со сталью и имеет золотистый оттенок.

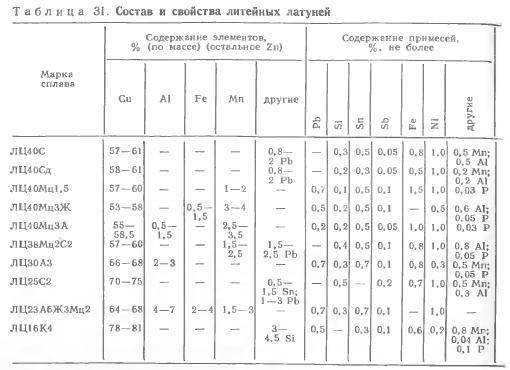

Литейная латунь предназначена для создания изделий путём литья. Содержание меди в ней варьируется от 50 до 80%. Такой сплав не подвержен ржавчине, не подвержен деформации посредством трения с другими материалами, хорошо сопротивляется силовому внешнему воздействию (высокие механические свойства), не имеет склонности к распаду. А также, благодаря жидкому состоянию, металл удобен в обработке, что позволяет залить его в любую форму.

Автоматная латунь — сплав, обязательным элементом которого является свинец, позволяющий получать короткую стружку при обработке изделия в автоматизированном режиме, что снижает износ разделяющего механизма, повышая скорость работы.

Влияние легирующих элементов на свойства сплава

Легирующий элемент — такой элемент, который добавляется в металл, для изменения его структуры и химического состава.

• За счёт алюминия достигается снижение летучести сплава, так как на поверхности расплавленной латуни появляется защитный слой из оксида алюминия.
• Магний используют, как правило, в сочетании с железом и алюминием для достижения повышенной прочности и коррозийной стойкости изделия.
• Никель защищает сплав от отрицательного влияния процессов окисления
• Свинец является самым распространённым легирующим элементом, который повышает пластичность и ковкость, а также качество резки металла.
• Кремний влияет на прочность и твёрдость сплава, а в сочетании со свинцом повышает антифрикционные свойства, что делает такой сплав конкурентноспособным даже с оловянной бронзой.
• Добавление олова обусловлено использованием латуни в морской воде, так как оно повышает прочность и антикорозийность металла.

Диаграмма состояния Cu — Zn

Медь с цинком образуют кроме основного α — раствора ряд фаз электронного типа β, γ, ε. Наиболее часто структура латуней состоит из α — или α+ β’ — фаз: α -фаза — твёрдый раствор цинка в меди с кристаллическим решёткой меди ГЦК, а β’ — фаза — упорядоченный твёрдый раствор на базе химического соединения CuZn с электронной связью 3/2 с решёткой ОЦК.

При высоких температурах β-фаза имеет неупорядоченное расположение атомов и широкую область гомогенности. В этом состоянии β-фаза пластична. При температуре ниже 454—468 °C расположение атомов меди и цинка в этой фазе становится упорядоченным, и она обозначается β’. Фаза β’ в отличие от β-фазы является более твёрдой и хрупкой; γ — фаза представляет собой электронное соединение Cu5Zn8.

Однофазные латуни характеризуются высокой пластичностью; β — фаза очень хрупкая и твердая, поэтому двухфазные латуни имеют более высокую прочность и меньшую пластичность, чем однофазные. Влияние химического состава на механические свойства отожженных латуней: При содержании цинка до 30 % возрастают одновременно и прочность, и пластичность. Затем пластичность уменьшается, вначале за счёт усложнения α — твердого раствора, а затем происходит резкое её понижение в связи с появлением в структуре хрупкой β — фазы. Прочность увеличивается до содержания цинка около 45 % , а затем уменьшается так же резко, как и пластичность. Большинство латуней хорошо обрабатывается давлением. Особенно пластичны однофазные латуни. Они деформируются при низких и при высоких температурах. Однако в интервале 300—700 °C существует зона хрупкости, поэтому при таких температурах латуни не деформируют. Двух фазные латуни пластичны при нагреве выше температуры β — превращения, особенно выше 700 °C, когда их структура становится однофазной (β — фаза). Для повышения механических свойств и химической стойкости латуней в них часто вводят легирующие элементы: алюминий (Al), никель (Ni), марганец (Mn), кремний (Si) и т. д.

Читать также: Плазменный труборез с чпу

https://youtube.com/watch?v=KFM9ycYYpi4

Что такое латунь

Основными компонентами сплава латуни является медь и цинк. Пропорциональные составляющие этих металлов могут быть разные. Количество цинка колеблется. Минимальное его значение составляет 20 %. Максимальное достигает 50%. При этом сплав меняет свой цвет: бывает золотистым, желтым или зеленым.

Процентный показатель цинка настолько важен, что способен изменять характеристику материала. Это относится к его пластичности и твердости.

Структура и состав

Состав сплава формируется из фаз:

1. Альфа-фаза. Содержание цинка до 35 %
2. Бета-фаза. Присутствие цинка до 50 %. Также в состав входит олово — 6 %.

В некоторых случаях присутствует одна альфа-фаза. В зависимости от изменения процентного состава основных компонентов, структура латуни может состоять одновременно из 2 фаз — альфа и бета.

В химический состав латуни, кроме меди и основного легирующего элемента цинка, входят добавки. Сюда относятся легирующие элементы: алюминий, железо, марганец, свинец, кремний, никель. Они составляют небольшой процент соединения. Каждый из них влияет на показатели характеристик материала.

Свойства и характеристики

Основным качеством в характеристиках латуни является ее коррозионная стойкость. Но она обладает и другими свойствами:

1. Способность сплава противостоять агрессивным средам, особенно после покрытия поверхности лаком.
2. Прочность латуни.
3. Пластичность сплава.
4. Возможность материала поддаваться обработке давлением. Процесс ведется как в горячем виде при высоких температурах, так и в холодном.
5. Сплав можно подвергать контактной сварке и пайке.
6. Теплопроводность, которая повышается с увеличением процентного содержания меди.
7. Температура плавления, которая составляет 880–950 градусов. При меньшем добавлении цинка, температура плавления снижается.
8. Материал обладает немагнитными свойствами.

Основным фактором твердости и пластичности соединения является цинк. Увеличение его количественного содержания напрямую связано с повышением прочностных характеристик. Пластичность же возрастает только до количественного содержания цинка 36%. При последующем его увеличении до 45 % идет снижение этого показателя.

На эксплуатационные характеристики оказывают действия легирующие добавки. Их влияние указано в таблице:

Название легирующего элемента	Влияние на характеристики латуни
Кремний	Большое его присутствие ведет к снижению твердости латуни.
Свинец	Улучшает антифрикционные свойства.
Марганец, алюминий и олово	Усиливает сопротивление к разрыву. Идет повышение коррозионной стойкости.
Никель	Уменьшает риск растрескивания материала. Сплав приобретает своеобразный цвет. Такое соединение называется «белая латунь».
Мышьяк	У материала появляется возможность работать в жидких, пресных средах.

Маркировка

Существует 2 разновидности сплавов:

1. Двухкомпонентные. Основные составляющие — медь и цинк. Маркируются буквой Л. Дальше стоят цифры, указывающие количество меди процентах. Л60: содержит меди 60 %, а оставшиеся 40% — цинк.
2. Многокомпонентные. Кроме основных составляющих добавляются еще легирующие элементы. Так же впереди стоит буква Л. Потом следует перечисление добавок. В конце пишутся через черточку цифры, указывающие на процентное содержание каждой из составляющих. Количество цинка не указывается, а рассчитывается. Например: Марка ЛАЖМц66-6-3-2 имеет 66 % Cu, 6 %Al, 3 % Fe и 2 % Mn. Путем расчетов определяется количество цинка равное 23%.

Плюсы и минусы

Латунный сплав обладает характеристиками, которые в одном случае служат положительным моментом, а в другом отрицательным. Состоят они в следующем:

1. Небольшой вес. Это качество вместе с высокой прочностью используется в определенных отраслях промышленности.
2. Сплав обладает хорошей пластичностью.
3. Невысокая стоимость.
4. Коррозионная стойкость уменьшается с увеличением количества меди.
5. Показатели теплопроводности ниже, чем у чистой меди и бронзы.

Классификация

Не сложно догадаться, что классификация сплава латуни проводится исходя из его химического состава. Наиболее распространена разновидность деформируемой латуни, которая представлена сочетанием 88-97% меди и не более 10% цинка. Подобный состав называют томпаком. Он пользуется большой популярностью, так как обладает весьма привлекательными эксплуатационными качествами. Ювелирная латунь идеально подходит для производства украшений. Красная латунь получила свое название по причине необычного оттенка, который достигается путем снижения концентрации цинка в составе. Из-за оттенка ее чаще всего применяют для изготовления статуэток или других художественных изделий.

Различные виды литейной латуни могут применяться для изготовления:

1. Коррозионностойких деталей, которые сегодня получили широкое распространение в области машиностроений и судостроения.
2. Деталей, применяемых при изготовлении различных аппаратов.
3. Сложной по своей конфигурации запорной арматуры или различных приборов, которые применяются при температуре не выше 250 градусов Цельсия. Высокая пластичность латуни позволяет ее использовать при создании запорной арматуры, установка которой будет проводиться при гидровоздушных ударных нагрузках.
4. Подшипников и втулок самого различного применения.

Светильник из красной латунь

Высокое качество сплава позволяет его применять для получения высокоточных изделий. Классификация автоматной латуни предусматривает следующие особенности состава:

1. Содержание 57-75% меди.
2. Концентрация 24-42% цинка.
3. Легирование сплава 0,3-0,8% свинцом.

Присутствие свинца определяет то, что во время обработки подобного прудка образуется стружка. Именно поэтому автоматная латунь может обрабатываться высокопроизводительным оборудованием. Очень часто ее используют для получения декоративных элементов или метизов. Очень часто подобный сплав представлен в виде прудка или листового металла. Пруток может применятся на токарном станке, листовой металл при штамповке или фрезеровании.

Декоративный элемент из латуни

Альфа латунь представлена сплавом с необычной кристаллической решеткой (содержания цинка не более 35%), за счет которой обеспечивается высокая пластичность. Именно поэтому он применяется зачастую для обработки методом штамповки.

Порядок маркировки

Для маркировки рассматриваемого сплава были приняты определенные правила обозначения концентрации основных веществ. Все марки латуни начинаются с обозначения «Л», после которой могут идти буквы химических веществ, входящих в состав.

Деформируемый сплав латуни или иная его разновидность после первой буквы имеет число, характеризующее процент меди. Кроме этого маркировка может указывать на концентрацию легирующих элементов, для чего знак «Л» идет с другими буквенными обозначениями.

Для указания концентрации легирующих элементов после основной цифры ставится прочерк, затем указывается процентное содержание следующих элементов. Для разделения цифровых обозначений также применяется прочерк. Концентрация второго основного элемента (цинка) высчитывается, для чего от 100% значения отнимаются другие показатели концентрации меди и легирующих элементов. Примером того, как латунь обозначается согласно установленным стандартам назовем маркировку ЛАЖ70-1-2. Ее нужно читать следующим образом:

• В состав сплава входит 70% меди.
• Легирующими элементами выступает алюминий и железо, концентрация которых составляет 1% и 2% соответственно.
• Концентрация цинка: 100 – 70 – 1 – 2 = 27%.

В некоторых случаях концентрация цинка указывается соответствующей буквой, а количество меди высчитывается. Подобный метол маркировки чаще применяется для обозначения литейных латуней.

Состав латуни

В формуле латуни всегда будут неизменными два компонента — это медь и цинк. Медь является природным ресурсом, цинк добывают путём вторичной переработки мусора. В готовом материале масса цинка держится в пределах от 5 до 50%.

Медь имеет номер 29 в таблице Менделеева, обладает высокой пластичностью, имеет красивый желтовато-золотистый цвет. При взаимодействии с открытым воздухом на металле появляется оксидная плёнка, из-за которой медь становится красной.

Цинк, находящийся под номером 30 в таблице Менделеева, является хрупким металлом и обладает светлым голубым цветом, при появлении оксидной плёнки — темнеет.

Медно-цинковый сплав разделяют на однофазный и двухфазный:

• Однофазный сплав имеет в составе около 30% цинка. Это обычный состав, который отличается пластичностью и в то же время твёрдостью. Если процент цинка увеличивается то пластичность снижается в то время, как твёрдость латуни возрастает. После достижения цинка отметки в 40% показатель твёрдости сразу падает. Однофазная латунь относится к пластичным сплавам и поддаётся обработке как при пониженных температурах, так и при повышенных, однако, при температуре 400С появляется хрупкая зона.
• Двухфазный сплав состоит на 30−50% из цинка и имеет примеси других металлов в пределах 10%. Это технический или специальный сплав. Не отличается пластичностью, лишь при нагревании свыше 700С приобретает пластичные свойства.

Как удалить слой окиси с поверхности томпакового изделия

Хотя латунь любой марки, как уже говорилось выше, и отличается высокой устойчивостью к коррозии, на латунных изделиях со временем формируется окисная пленка (их поверхность темнеет). Особенно активным такой процесс является в том случае, если изделие часто контактирует с водой. Существует несколько простых и эффективных способов, позволяющих вернуть изделию из томпака первоначальный вид, сияние и блеск.

Результат чистки изделий из томпака во многом будет зависеть от их состояния

Первый способ предполагает использование раствора, в состав которого входят вода и мыло. Вам также потребуется ацетон. В нем необходимо смочить ватный диск, которым протирают очищаемую поверхность. После такой обработки изделие надо промыть в мыльном растворе до полного восстановления блеска его поверхности.

Для второго способа очистки необходимо подготовить раствор, состоящий из 3 литров воды, 25 граммов соли и 250 мл обычного уксуса. Потемневшее изделие из томпака следует прокипятить в таком растворе, пока его поверхность полностью не очистится.

Следующий способ, требующий применения респиратора и резиновых перчаток в качестве мер безопасности, предполагает использование раствора, состоящего из 10 литров воды и 200 мл щавелевой кислоты. Латунный предмет, поверхность которого необходимо очистить, помещается в такой раствор на несколько часов.

История и происхождение названия

Несмотря на то, что цинк как химический элемент был открыт только в XVI веке, латунь была известна ещё до нашей эры. Моссинойки получали её, сплавляя медь с галмеем, то есть с цинковой рудой. В Англии латунь была впервые получена путём сплавления меди с металлическим цинком, этот метод 13 июля 1781 года запатентовал Джеймс Эмерсон (британский патент № 1297). В XIX веке в Западной Европе и России латунь использовали в качестве поддельного золота.

Во времена Августа в Риме латунь называлась орихалк (лат. aurichalcum — буквально «златомедь»), из неё чеканились сестерции и дупондии. Орихалк получил название от цвета сплава, похожего на цвет золота. Однако в самой Римской империи до завоевания Британии в I веке н. э. латунь не производилась, поскольку у римлян не было доступа к источникам цинка (которые появились и стали разрабатываться только после образования провинции Британия в составе империи), до этого цинк мог только ввозиться эллинскими и римскими торговцами, собственной его добычи в континентальной Европе и Средиземноморье не было.

Общая мировая потребность в цинке для изготовления латуни составляет в настоящее время около 2,1 млн т. При этом в производстве используется 1 млн т. первичного цинка, 600 тыс. т. цинка, полученного из отходов собственного производства, и 0,5 млн т вторичного сырья. Таким образом, более 50 % цинка, используемого в производстве латуни, получают из отходов. Технические латуни содержат обычно до 48-50 % цинка. В зависимости от содержания цинка различают альфа-латуни и альфа+бета-латуни. Однофазные альфа-латуни (до 35 % цинка) хорошо деформируются в горячем и холодном состояниях. В свою очередь двухфазные альфа+бета-латуни (до 47- 50 % цинка) малопластичны в холодном состоянии. Их обычно подвергают горячей обработке давлением при температурах, соответствующих области альфа- или альфа+бета-фаз. По сравнению с альфа-латунью двухфазные латуни обладают большей прочностью и износостойкостью при меньшей пластичности. Двойные латуни нередко легируют алюминием, железом, магнием, свинцом или другими элементами. Такие латуни называют специальными или многокомпонентными. Легирующие элементы (кроме свинца) увеличивают прочность (твёрдость), но уменьшают пластичность латуни. Содержание в латуни свинца (до 4 %) облегчает обработку резанием и улучшает антифрикционные свойства. Алюминий, цинк, кремний и никель увеличивают коррозионную стойкость латуни. Добавление в латунь железа, никеля и магния повышает её прочность.

Это интересно: Производство и использование сплава меди и цинка: познаем со всех сторон

Применение латуни

Этот медно-цинковый материал податлив и вязок, благодаря этим качествам его активно используют в ковке, машиностроении и других сферах. Под ударами наковальни или молотка латунь принимает любую форму. В зависимости от сферы применения латуни состав сплава в процентном соотношении меняется в соответствии со следующей маркировкой:

1. Л80, Л85, Л90, Л96 — элементы приборов, химические и теплотехнические механизмы, змеевики и прочее.
2. Л68 — штампованные детали.
3. Л70 — пиноль для химической промышленности.
4. Л60 — штуцера толстостенные, датели машин и гайки.
5. Л63 — элементы для автомобильной промышленности, конденсаторные трубки.
6. ЛАЖ60−1−1 — запчасти для морских судов.
7. ЛА77−2 — конденсаторные приборы для морских судов.
8. ЛАН59−3−2 — элементы химической аппаратуры, морских судов и электромашин.
9. ЛН65−5 — трубы конденсаторные и манометрические.
10. ЛЖМа59−1−1 — запчасти для самолётов и морских судов, вкладыши подшипников.
11. ЛМц58−2 — метизы, гайки, арматура.

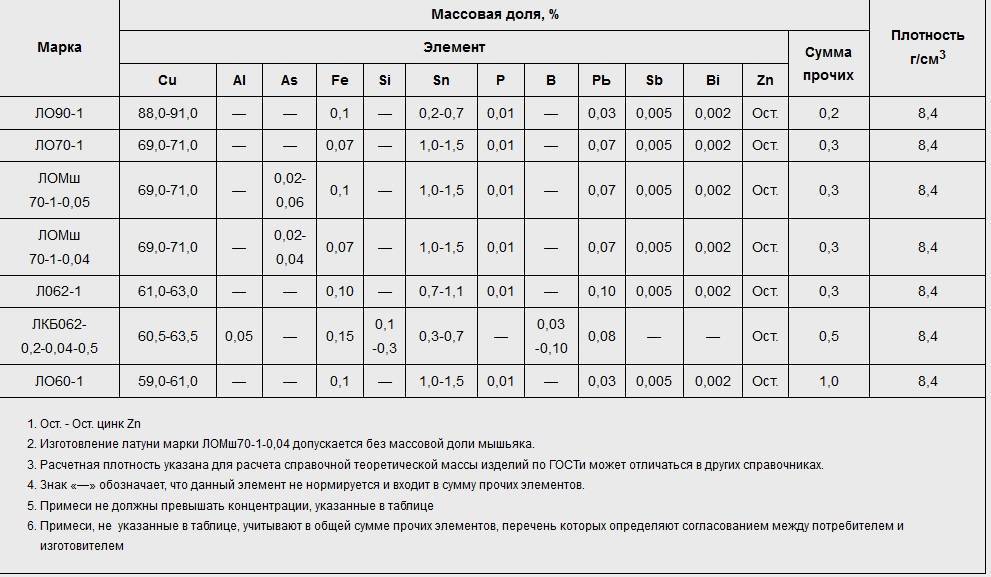

12. ЛО90−1, ЛО62−1, ЛО70−1, ЛО06−1 — конденсаторные трубы для теплотехнического оборудования.
13. ЛМцА57−1−1 — элементы и запчасти для речных и морских судов.
14. ЛС74−3, ЛС63−3 — втулки и часовые механизмы.
15. ЛК80−3 — коррозионностойкие изделия.
16. ЛАНКМц75−2−2,5−0,5−0,5 — пружины и манометрические трубы.
17. ЛМш68−0,05 — конденсаторные коллекторы.

Латунь остаётся наиболее востребованным и популярным сплавом, какой бы ни был её состав. При соблюдении технологии производства он не будет ржаветь, чернеть и окисляться.

Марганцовистые латуни

Марганцовистые латуни характеризуются более высокой прочностью, твердостью и коррозионной стойкостью по сравнению с простыми латунями. Применяются они в виде полос, листов, прутков, а также поковок в судостроении и в других отрас­лях промышленности.При содержании марганца в латунях до 4% значительно повышаются временное со­противление, пределы пропорциональности и упругости без понижения пластичности. Понижение удлинения, ударной вязкости наблюдается при содержании в латунях марганца выше 4%. Марганцевые латуни хорошо обрабатываются давлением в горя­чем и холодном состоянии. Стойкость их к воздействию хлоридов, морской воды и пе­регретого пара значительно выше, чем у обычных латуней. Склонность марганцевых латуней к коррозионному растрескиванию весьма значительна.

Состав псевдодрагоценной латуни

Латунь известна уже очень давно, со времен древних римлян, и это несмотря на то, что цинк был открыт всего V столетий назад. В те далекие времена античности в упомянутый сплав вносили вместо чистого Zn галмей (цинковую руду). А вот томпак, который мы знаем сегодня, был изобретен Кристофером Пинчбеккером в XVII веке. Сплав получил распространение не только в Англии, уже через несколько десятков лет о нем узнали во всем мире. И кстати, многие мошенники разбогатели, выдавая монеты, разные украшения и изделия из этого вида латуни за золотые. Сегодня в обиходе можно встретить и иные названия этого сплава – симилор, принцеталл, хризохалк, ореид и хризорин.

Как вы уже догадались, это сплав меди и цинка. Содержание первого элемента колеблется в пределах от 88 до 97 %, а второго не более 10%. Если увеличить долю Zn до 10–20%, тогда получится полутомпак. Содержание последнего элемента влияет на свойство латуни и ее цвет. С его увеличением окрас изменяется от красного к желтому. Иногда слитки томпака по фото можно перепутать с благородным золотом. Подобное изменение приводит к улучшению антифрикционных, технологических и механических свойств, а стоимость, напротив, снижается. Это обусловлено относительной дешевизной цинка по сравнению с медью.

Латунь желтого цвета

Материал обладает великолепными антикоррозионными свойствами и износостойкостью. Он прекрасно сваривается с различными сталями и благородными металлами. Отличается повышенной пластичностью. Легко поддается эмалированию и золочению, ковке, волочению и гравировке.

Изделие из томпака

Твердость материала достигает 145 МПа. Температура, при которой начинается процесс плавления, составляет 1045 °C. Без применения смазки коэффициент трения равен 0,44. Если использовать специальные смазывающие вещества, то этот показатель можно снизить до 0,074. При растяжении предел прочности колеблется от 440 до 520 МПа, а относительное удлинение после разрыва составляет около 3%. Латунь Л90 имеет плотность 8780 кг/м3. Для получения заданных характеристик в состав сплава томпак вводят дополнительные элементы. Содержание их всего несколько десятых процента. В результате получается материал с идеальным соотношением пластичности и прочности, прекрасным внешним видом и приемлемой ценой.

Сплав в зависимости от дальнейшей судьбы может быть листовой или в брусках. В маркировке первой указывается буква «Л», затем следует процентное содержание меди. Например, Л96 состоит из 95–97 % Cu, не более 0,2 % примесей и остальное – Zn. А вот если увидите на изделии обозначение Л90, значит, основного элемента содержится в пределах 88–91 %, примесей менее 0,2%. Марки Л85 и Л80 относятся к полутомпаку. В них доля дополнительных компонентов может достигать 0,3 %.

Выводы

• Удельный вес — величина, которая является отношением веса к объёму и измеряется в кг/куб. м. Также может быть упомянута в некоторых источниках, как плотность.
• Показатели удельного веса могут быть использованы для более лучшей их обработки, что впоследствии может повлиять на качество конечного изделия.
• Можно упомянуть о том, что данная величина металлов также может измеряться и в других единицах измерения. Приведённые в статье и в таблицах показатели, выраженные в кг/куб.см, очень часто используются в отечественных источниках и справочниках, но также можно наткнуться на другую единицу измерения, тоже довольно широко используемую для обозначения удельного веса. Это г/куб. м. Если вдруг пользователь наткнулся на данные, выраженные в данной единице измерения, но ему легче ориентироваться в показателях кг/куб.м, то расстраиваться не стоит. Следует просто умножить показатель в г/куб.см на 1000.
• С помощью значений, приведённых в таблицах, можно с лёгкостью узнать вес имеющейся детали. Для того чтобы вычислить массу детали, нужно лишь вычислить её объём. Это делается для того, чтобы его впоследствии умножить на плотность материала, из которого была изготовлена деталь.

В таблице представлена плотность металлов и сплавов, а также коэффициент К

отношения их плотности к . Плотность металлов и сплавов в таблице указана в размерности г/см 3 для интервала температуры от 0 до 50°С.

Дана плотность металлов, таких как:

бериллий Be, ванадий V, висмут Bi, галлий Ga, гафний Hf, германий Ge, индий In, кадмий Cd, кобальт Co, , палладий Pd, платина Pt, рений Re, родий Rh, рубидий Rb, рутений Ru, Ag, стронций Sr, сурьма Sb, таллий Tl, тантал Ta, теллур Te, хром Cr, цирконий Zr.

Плотность алюминиевых сплавов и металлической стружки:

: АЛ1, АЛ2, АЛ3, АЛ4, АЛ5, АЛ7, АЛ8, АЛ9, АЛ11, АЛ13, АЛ21, АЛ22, АЛ24, АЛ25. Насыпная плотность стружки: стружка алюминиевая мелкая дробленая, стальная мелкая, стальная крупная, чугунная. Примечание: плотность стружки в таблице дана в размерности т/м 3 .

Плотность сплавов магния и меди:

магниевые сплавы деформируемые: МА1, МА2, МА2-1, МА8, МА14; магниевые сплавы литейные: МЛ3, МЛ4, МЛ6, МЛ10, МЛ11, МЛ12; медно-цинковые сплавы () литейные: ЛЦ16К4, ЛЦ23А6Ж3Мц2, ЛЦ30А3, ЛЦ38Мц2С2, ЛЦ40Сд, ЛЦ40С, ЛЦ40 Мц3Ж, ЛЦ25С2; медно-цинковые сплавы, обрабатываемые давлением: Л96, Л90, Л85, Л80, Л70, Л68, Л63, Л60, ЛА77-2, ЛАЖ60-1-1, ЛАН59-3-2, ЛЖМц59-1-1, ЛН65-5, ЛМ-58-2, ЛМ-А57-3-1.

Плотность бронзы различных марок:

безоловянные, обрабатываемые давлением: БрА5, 7, БрАМц9-2, БрАЖ9-4, БрАЖМц10-3-1,5, БрАЖН10-4-4, БрКМц3,1, БрКН1-3, БрМц5; бронзы бериллиевые: БрБ2, БрБНТ1,9, БрБНТ1,7; бронзы оловянные деформируемые: Бр0Ф8,0-0,3, Бр0Ф7-0,2, Бр0Ф6,5-0,4, Бр0Ф6,5-0,15, Бр0Ф4-0,25, Бр0Ц4-3, Бр0ЦС4-4-2,5, Бр0ЦС4-4-4; бронзы оловянные литейные: Бр03Ц12С5, Бр03Ц7С5Н1, Бр05Ц5С5; бронзы безоловянные литейные: БрА9Мц2Л, БрА9Ж3Л, БрА10Ж4Н4Л, БрС30.

Плотность сплавов никеля и цинка:

, обрабатываемые давлением: НК0,2, НМц2,5, НМц5, НМцАК2-2-1, НХ9,5, МНМц43-0,5, НМЦ-40-1,5, МНЖМц30-1-1, МНЖ5-1, МН19, 16, МНЦ15-20, МНА 13-3, МНА6-1,5, МНМц3-12; цинковые сплавы антифрикционные: ЦАМ9-1,5Л, ЦАМ9-1,5, ЦАМ10-5Л, ЦАМ10-5.

Плотность стали, чугуна и баббитов:

, стальное литье, сталь быстрорежущая с содержанием вольфрама 5…18%; чугун антифрикционный, ковкий и высокопрочный, чугун серый; баббиты оловянные и свинцовые: Б88, 83, 83С, Б16, БН, БС6.

Приведем показательные примеры плотности различных металлов и сплавов. По данным таблицы видно, что наименьшую плотность имеет металл литий

, он считается самым легким металлом, плотность которого даже меньше — плотность этого металла равна 0,53 г/см 3 или 530 кг/м 3 . А у какого металла наибольшая плотность?Металл, обладающий наибольшей плотностью — это осмий. Плотность этого редкого металла равна 22,59 г/см 3 или 22590 кг/м 3 .

Следует также отметить достаточно высокую плотность драгоценных металлов. Например, плотность таких тяжелых металлов, как и золото, соответственно равна 21,5 и 19,3 г/см 3 . Дополнительная информация по плотности и температуре плавления металлов представлена в .

Сплавы также обладают широким диапазоном значений плотности. К легким сплавам относятся магниевые сплавы и сплавы алюминия. Плотность алюминиевых сплавов выше. К сплавам с высокой плотностью можно отнести медные сплавы такие, как латуни и бронзы, а также баббиты.
