Лебедка с приводом от бензопилы

Бензолебедка из бензопилы и редуктора

Всем привет, в этой инструкции мы рассмотрим, как своими руками собрать лебедку на основе бензопилы. Такое полезное устройство можно использовать для различных целей, ведь она мобильная и работает на бензине. Автор ее использует для того, чтобы таскать бревнышки с оврага. Это очень удобно и полезно при заготовке дров, строительных материалов и прочего. Также такую лебедку можно запросто использовать как подъемник, удобно будет при строительных работах. К примеру, вам нужно поднять несколько ведер цемента, эта лебедка легко справится с задачей.

В качестве моторчика автор использовал бензопилу. Еще для лебедки будет нужно получить высокий крутящий момент. Для этих целей был использован старый понижающий редуктор червячного типа от какой-то техники. Все остальные материалы легко найти или изготовить. Итак, рассмотрим более подробно, как же сделать такую лебедку.

Список материалов:

— бензопила; — понижающий редуктор; — запчасти от велосипеда; — листовая сталь; — уголок; — стальная труба; — винты, гайки и пр.; — тросик для управления; — трос для лебедки.

Список инструментов:

— токарный станок; — дрель; — болгарка; — сварка; — отвертки, гаечные ключи, молоток и так далее.

Процесс изготовления самодельной лебедки:

Шаг первый. Разбираем бензопилу

Начнем с подготовки бензопилы. В первую очередь нам нужно снять сцепление и звездочку. Чтобы его открутить, двигатель нужно зафиксировать, для этих целей нам нужно снять верхнюю крышку и вывернуть свечу. В свечное отверстие вставьте шнур, кусок кожи или что-то подобное. Теперь двигатель упрется поршнем в кожу, и уже не будет проворачиваться. С помощью спецключа открутите сцепление и снимите звездочку. Подойдет ключ от болгарки, если сцепление не закручено слишком сильно.

Шаг второй. Установка ведущей звездочки

В итоге после установки конструкции на пилу имеем ведущую звездочку, оснащенную сцеплением, что очень удобно.

Шаг третий. Установка ведомой звездочки

Сам шкив автор крепит тремя винтами, два из них фиксируют шкив от проворачивания по кругу, а еще один заворачивается для того, чтобы шкив не слез с вала редуктора.

Шаг четвертый. Устанавливаем бензопилу на редуктореШаг пятый. Защитные щитки

Шаг шестой. Изготовление шкива лебедки

Шкив лебедки нужен для того, чтобы на него можно было намотать трос и выполнить нужную работу. Для его изготовления сначала берем кусок стальной трубы подходящего диаметра, чтобы ее можно было надеть на вал редуктора. Далее сверлим отверстия и нарезаем резьбу под винты. С помощью винтов мы закрепим трубу на валу, там есть проточка. Концы винтов нужно будет сточить по диаметру канавки.

Шаг седьмой. Основа

На лебедке также закрепите трос, с помощью которого вы сможете ее привязывать к дереву, машине и так далее. На конце троса установите крюк для быстрого крепления.

Шаг восьмой. Ручка для управления

В завершении металлические части конструкции покрасьте. При работе в лесу влажность будет быстро вызывать ржавление металла.

Шаг девятый. Испытания

Можно приступать к испытаниям лебедки! Привязываем ее к дереву, автомобилю или другой надежной опоре. Один конец троса привязываем к бревну, которое нужно вытащить из оврага. Ну а другой конец наматываем на лебедку и включаем машинку! Потихоньку добавляя обороты, добиваемся того, чтобы бревно начало ползти к вам из оврага. Автор таким способом натаскал немало столбиков. В любом случае это будет куда проще, чем таскать их вручную, после чего сильно устаешь, и болят мышцы. А чтобы вас не поймал за таким занятием лесник, на бензопилу было бы полезно установить глушитель.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Самодельная лебедка на Ниву

Каким-то серьезным образом сборка и установка лебедки на «Шевроле Нива» не отличается от таких же работ по другим внедорожникам. Из особенностей «Нивы» можно отметить ее легкий вес, поэтому рекомендуется, чтобы тяга лебедки была 3-3,6 тонны. Иногда советуют ставить механизм с тягой 4 тонны, но это будет тянуть переднюю часть автомобиля вниз во время езды. Если планируется большой путь по бездорожью – необходим запасной аккумулятор (для электролебедки).

Высота расположения самой роли не важна, поскольку вектор приложения силы нагрузки зависит от расположения роликов, через которые проходит трос.

Бензопила для летательного аппарата

Покорив сушу и воду, изобретатели обратили свой взгляд в небо. Медиа полны сообщений о том, что очередной изобретатель оторвался от земли на автожире — самоделке или ранцевом самодельном вертолете с двигателем от бензопилы. В Австралии даже учреждена премия для пилота, сумевшего пролететь одну милю. Однако аэродинамические расчеты показали, что мощность двигателя явно недостаточна для отрыва от земли груза в 100 кг и уверенного управляемого полета. Четыре мотора по 5 лошадиных сил, работающие синхронно, теоретически могут справиться с такой задачей. Вопрос в синхронизации и настройке системы управления.

С развитием квадрокоптеров появился шанс приспособить их систему управления к вертолету — самоделке.

Подготовка к самостоятельной сборке

Непосредственно перед изготовлением самодельного приспособления потребуется изучить чертежи. В схемах должны быть указаны способны монтажа всех используемых деталей, а также их размеры.

Для работы также нужно предварительно подготовить:

• двигатель от хозяйственной бензопилы в комплекте с топливным баком, карбюратором и приводом. Требуемая мощность бензомотора составляет от 3 л. с. и выше;
• редуктор – этот механизм необходим для понижения создаваемого крутящего момента, который генерирует двигатель;
• барабан – его можно найти на рынке старой техники. Подойдет элемент от старой лебедки или самодельное приспособление из листов кованой стали;
• кулачковые зажимы – требуются для фиксации барабана в неподвижном состоянии;
• рычаг – нужен для включения и выключения двигателя;
• хомуты – с их помощью редуктор подключается к ДВС цепной пилы.

Лебедка с приводом от бензопилы должна быть оборудована надежным металлическим тросом, выдерживающим значительное усилие на разрыв и истирание.

Монтируем двигатель

Перед тем, как закрепить двигатель в сварной рамочной конструкции, надо решить, будет ли он съемным или стационарным. Если у Вас есть планы использовать бензиновый двигатель где-то еще — например, в той же бензопиле, то двигатель должен быстро и просто сниматься. Для временной, но надежной фиксации двигателя можно использовать разные методы — болты с гайками, прижимную рамку, хомуты, скобы и т.д. Если Вы смогли изготовить сварную крепежную раму из металлических труб, то выбрать способ надежного крепления двигателя с возможностью его быстрого демонтажа не станет проблемы. Как и в случае с рамой точных размеров элементов крепления мы дать не можем, все подобные конструкции получаются индивидуальными при некотором внешнем сходстве.

общий вид мотобура

Из общего можно лишь обратить внимание на то, что корпуса бензиновых пил изготавливаются из пластика. Мягкость данного материала усложняет организацию надежной сборно-разборной системы фиксации двигателя и редуктора в раме, учитывая сильную вибрацию изделия в рабочем режиме

Не забудьте удобно разместить узел управления дроссельной заслонкой.

Циркулярка

Вариантов пилорамы два. Они отличаются вертикальным или горизонтальным расположением рабочего инструмента.

Устройство с вертикальным положением бензопилы содержит:

1. Направляющую, которую делают из отрезка швеллера или прямоугольной профильной трубы. Длина ее должна быть больше размера обрабатываемых бревен.
2. Салазки. Для изготовления используют 2 отрезка (по 40 см) уголка 50х50. Их по концам верхних полок приваривают перпендикулярно к 2 металлическим полосам толщиной 3 мм. Расстояние между внутренними поверхностями вертикальных полок уголков должно соответствовать размеру швеллера или трубы.

Затем:

1. Посередине каждого из уголков сверху приваривают одинаковые вертикальные пластины с соосными отверстиями.
2. Вставляют в них стальной стержень, прикрепленный сваркой перпендикулярно к шине бензопилы. На стержне с двух сторон одного из вертикальных уголков располагают отрезки труб. Последние фиксируют болтами М8 через соответствующие отверстия с резьбой. Они служат для задания толщины получаемых досок.

Для работы циркулярки:

1. Сверху бревна размещают направляющую и крепят ее к нему саморезами, имеющими потайные головки.
2. Устанавливают на направляющую салазки.
3. Включают двигатель бензопилы и перемещают ее вместе с салазками вдоль бревна.

Машина

Из бензопил можно сделать разные варианты машин. Один из них — карт багги, который отличается наличием в конструкции подвески. Она делает комфортнее езду машины по бездорожью.

Процесс создания такой самодельной машины сложный. Особенно это касается рамы, которую сваривают из металлических или профильных труб по заранее составленным чертежам. Затем занимаются изготовлением подвески, деталей рулевого управления.

Операции по изготовлению багги включают:

• сборку подвески;
• установку руля, тяг и пускача;
• крепление колес;
• размещение тормоза;
• установку кресла водителя;
• крепление на раму двигателя.

Передать вращение от мотора на колеса можно цепью или ремнем. В первом варианте устанавливают звездочки, во втором — шкивы. Двигатель, чтобы уменьшить шум, снабжают глушителем.

Как продлить сроки использования самодельного механизма?

Надежность самодельной лебедки напрямую зависит от качества ее сборки. Помимо этого существует ряд других факторов, которые влияют на продолжительность сроков применение механизма.

В их число входит:

• слаженная работа сцепления. Для этого владелец лебедки из бензопилы должен постоянно следить за состоянием основных деталей узла. При необходимости любую изношенную запчасть нужно заменить;
• идеальное состояние двигателя – не допускается эксплуатация механизма при плохой работе мотора. Это приведет не только к повышенному износу ДВС, но и увеличит риск повреждения объекта, который нужно вытащить. Мотор от должен работать одинаково стабильно, как на холостых, так и на высоких оборотах;
• надежность крепления элементов безопасности. При интенсивной эксплуатации самодельной лебедки нужно регулярно проверять состояние крюков якоря, ремней и других деталей. Если хотя бы одна из запчастей неисправна, то это повысит риск травмы оператора и потери буксируемого объекта;
• правильная работа стартера . Если пусковой механизм работает с перебоями, то это превратит использование лебедки в настоящее испытание для ее владельца;
• надежность буксировочного троса. От его исправности зависит безопасность при работе с механизмом. В случае обрыва одной из нитей троса, его потребуется полностью заменить;
• надлежащее качество горючего и масла. Чтобы двигатель прослужил длительное время, для его заправки нужно использовать только качественные фирменные масла и бензин с октановым числом не ниже, чем указано в инструкции.

Лебедка с приводом от бензопилы может прослужить гораздо дольше полноценных фирменных аналогов. Однако для этого нужно регулярно проверять ее и менять неисправные детали сразу же после обнаружения поломки.

Делаем лебедку из бензопилы: с чего начать?

Этим вопросом задаются все те, кто впервые берется за такую ответственную и, на первый взгляд, нелегкую работу. Успокоим вас, поскольку, все не так сложно, как выдается сразу.

Чтобы превратить бензопилу в мотолебедку, нам понадобятся:

• бензопила – можно взять отечественную «Урал» или «Дружбу», или же обратиться к продуктам европейского происхождения. Желательно не брать бытовые модели – с тягой меньше 2,5 кВт;
• барабан – берем уже готовый от старой ручной лебедки или изготавливаем самостоятельно;
• редуктор – для понижения крутящего момента мотора;
• металлические трубы или квадрат-труба – из них будет создаваться несущая рама и якорь: он поможет точно фиксировать конструкцию на поверхности;
• рычаг;
• кулачковые зажимы;
• хомуты.

Этапы работы:

• Из подручных средств свариваем жесткую конструкцию – раму;
• На нее агрегируем двигатель от бензопилы и барабан, где будет наматываться трос;
• Хомутами присоединяем редуктор к мотору;
• Через металлический вал агрегируем барабан с понижающим редуктором. Таким образом, обороты двигателя через редукторную часть проходят на вал, а с него уже на вращающийся барабан;
• Чтобы последний мог запускаться в авторежиме, подсоединяем рычаг управления, который специальными кулачковыми зажимами связывается с валом: это позволит движением рычага в одну сторону включать барабан, а в другую — останавливать, тем самым управляя рабочим процессом;
• якорь делаем из заостренных уголков: они должны будут вонзаться в почву или зацепляться за стационарный предмет на плоскости;
• агрегируем якорь к раме шарнирами и привариваем металлический держать для его подъема;
• проводим первые испытания – наша лебёдка на бензопилу готова.

Примером эксплуатации такой мотолебедки может служить вспашка огорода плугом – он перетаскивается лебедкой и легко управляется даже женщиной, или транспортировка бревен.

Возможны и более сложные конструкции: с двойным редуктором, где передаточное отношение будет составлять 1:10. Они не менее эффективные, чем описанная выше и так же способствуют бережному использованию составных компонентов.

Это интересно: Бензопилы Ryobi (Риоби): модели их характеристики, особенности

Сборка: соединяем бур с бензопилой

Проверив расчетом теоретическую совместимость двигателя с редуктором, начинаем сборку изделия — соединяем шнековый бур с бензопилой. Для надежного крепления элементов бензобура надо изготовить прочный корпус-каркас. Для этой цели используем металлическую трубу. Делаем на трубе поперечные надрезы глубиной немного больше радиуса трубы. Чтобы труба легко сгибалась, надо сделать около 5 надрезов на расстоянии 5 мм друг от друга. Если прямой угол не получается из-за слишком широких фрагментов трубы, расточите прорези болгаркой. Сгибаем трубу по полученным надрезам. Нужно, чтобы получился прямоугольник размером 35х45 см. Таким же методом изготавливаем рамку размерами 10х10 см. Завариваем углы на обеих рамках для повышения прочности обеих конструкций.

каркас мотобура с редуктором

Две металлические рамки надо соединить одну над другой так, чтобы получилась фигура, напоминающая усеченную пирамиду, расстояние между рамками должно составлять 30 см. Углы рамок соединяем сваркой четырьмя отрезками металлической трубы. В центре получившейся конструкции разместится двигатель и редуктор.

Указанные выше размеры, углы и взаимное расположение элементов конструкции могут отличаться в каждом конкретном случае, поскольку нам неизвестны габариты узлов, которые Вы будете использовать.

Генератор

Для изготовления подходит бензопила с 2-тактным двигателем мощностью 2-3 л. с. В качестве электрогенератора используют часто электродвигатели от старых стиральных машин. Сочетание этих устройств позволяет получать на выходе электроток напряжением 220 В. Мощности такого бензогенератора достаточно для освещения, питания электрических приборов и инструментов, бытовой техники.

Порядок операций:

1. Изготавливают кронштейн и крепят к нему электродвигатель. Устанавливают полученную конструкцию на внешнем конце шины бензопилы. При этом обеспечивают:
   • перпендикулярность оси электродвигателя к плоскости шины;
   • расположение шкивов обоих устройств в одной плоскости.
2. Выходные валы двигателей снабжают шкивами подходящего диаметра.
3. Одевают на шкивы ременную передачу.
4. Изготавливают устройство для регулирования оборотов мотора мотопилы. Используют болт, который с помощью хомута крепят к ручке последней. Закручивание его приводит к увеличению количества оборотов, выкручивание — к уменьшению.
5. Внешнюю пусковую обмотку электродвигателя снабжают 2 конденсаторами, которые рассчитаны на напряжение 400-450 В и имеют общую емкость 10 мкФ. Их подсоединение — параллельное.

Лебедка из бензопилы — конструкция, особенности, насадка

Лебедка – это стационарное или переносное оборудование, главная функция которого заключается в вытягивании или буксировке крупногабаритных предметов.

Это приспособление можно сделать из подручных средств, например, из старой бензопилы.

В дальнейшем готовую лебедку можно будет устанавливать на автомобиль или трактор, чтобы в случае необходимости, извлечь застрявшее транспортное средство или отбуксировать другой сельхозагрегат в ближайшую мастерскую.

В чем преимущества самодельной сборки лебедки?

Самодельная лебедка из бензопилы позволяет изготовителю сэкономить солидную сумму денег.

Кроме того, сборка необходимого приспособления своими руками дает конструктору несколько других преимуществ:

• возможность изготовления лебедки с теми габаритами, которые нужны для дальнейшей беспрепятственной установки и эксплуатации;
• возможность использования во время изготовления тех комплектующих, которые есть под рукой;
• простота в регулярном обслуживании;
• легкость в самостоятельном ремонте.

Кроме того, лебедка с приводом от бензопилы не нуждается в постоянной привязке к источнику электрического питания. Ее не нужно подключать к аккумулятору, что позволяет экономить ресурс батареи. Достаточно заправить приспособление небольшим количество топливной смеси, приготовленной из качественного бензина и брендового полусинтетического моторного масла.

Лебедка из бензопилы своими руками

Собрав все необходимое для работы, изготовитель может приступать к непосредственной сборке лебедки.

Для этого потребуется:

1. Сварить прочную раму, обладающую повышенной стойкостью к вибрациям и ударам. Основа рамы – это толстая стальная пластина, к задней части которой будет крепиться ДВС от бензопилы, а к средней – барабан с намотанным на него тросом. Редуктор, механизм управления и другие вспомогательные элементы должны крепиться к пластине при помощи болтовых соединений и стяжек;
2. Прикрепить двигатель и барабан. Если в хозяйстве есть еще одна бензопила, то силовой агрегат от используемого бензоинструмента можно приварить толстым сплошным швом. Это придаст общей конструкции устойчивости и повышенной выносливости. Крепить барабан также лучше всего при помощи сварки;
3. Подключить используемый редуктор к двигателю. Крепление механизмов нужно производить с использованием хомутов. Само подключение элемента должно выполняться при помощи вала – он сыграет роль звена, связующего мотор и двигающийся барабан с тросом;
4. Для возможности автоматического запуска барабана к нему нужно подключить рычаг управления лебедкой. С валом рычаг должен быть связан при помощи кулачковых зажимов. Таким образом, при перестановке рычага в одну сторону, барабан начнет вращаться, а при смене положение рычага – останавливаться и фиксироваться в необходимой для буксировки позиции;
5. Для сборки якоря можно использовать заостренные уголки. Своими краями элемент должен прочно и неподвижно вонзаться в стационарный предмет;
6. К раме якорь должен крепиться при помощи шарниров. За подъем элемента в устройстве лебедки будет отвечать стальной держатель.

После сборки приспособления нужно произвести его испытания. Вначале оператор должен протестировать оборудование с небольшими весами. Если во время перетаскивания лебедка из бензопилы не издает посторонних звуков и уверенно справляется с нагрузкой, значит можно переходить к проверке самоделки с более крупным грузом.

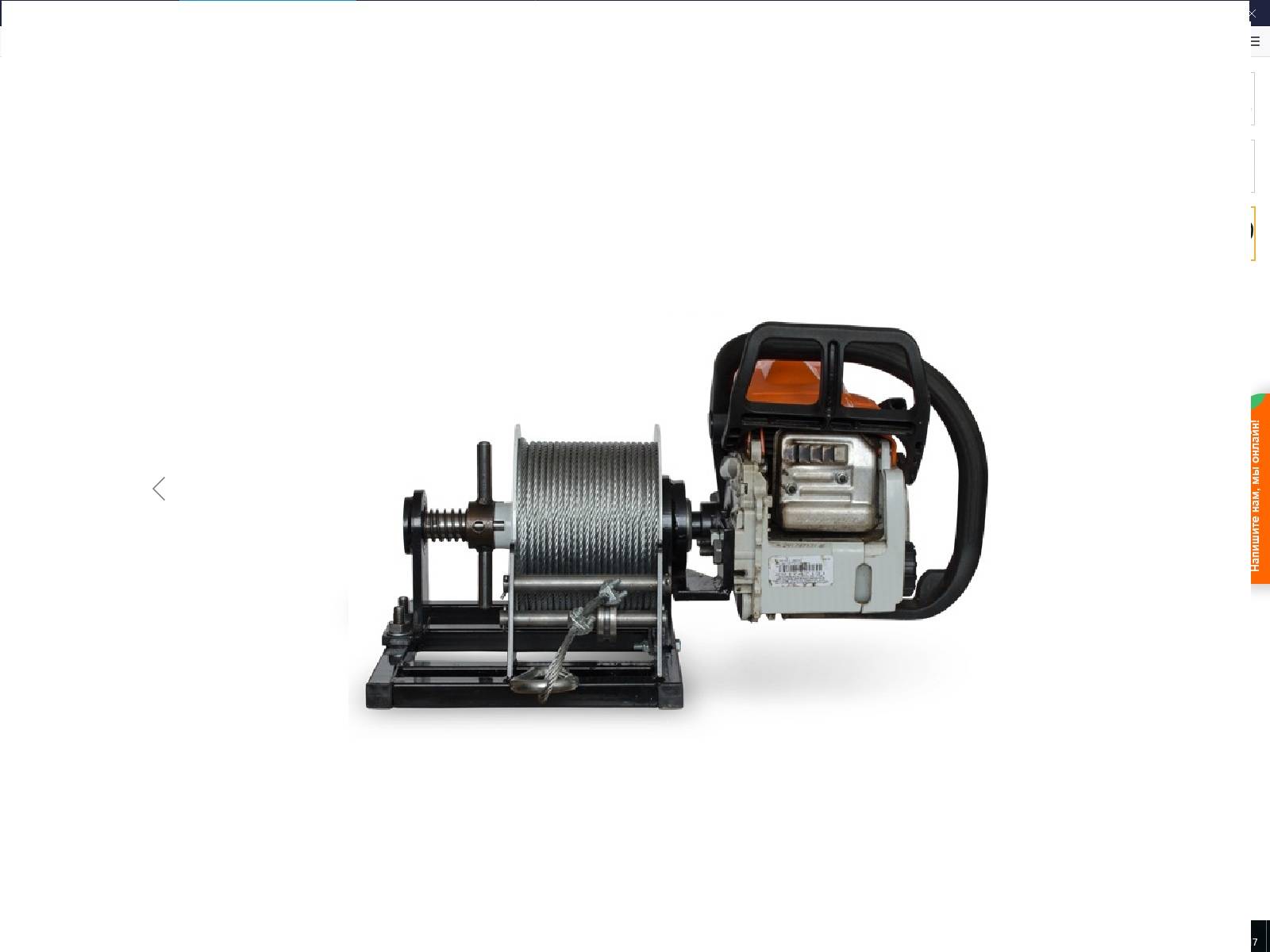

Насадка-лебедка на бензопилу – особенности установки и эксплуатации

Некоторые известные бренды выпускают к своим бензопилам уже готовые приспособления, технологически изготовленные в виде небольших переносных насадок. К этим производителям относятся компании Stihl, Husqvarna, Patriot, Champion и AL-KO.

Насадка-лебедка для бензопилы выделяется простотой в самостоятельной установке и снятии. Для монтажа оборудования потребуется предварительно демонтировать режущие органы бензопилы. При этом элементы муфты сцепления инструмента должны остаться на месте. Далее нужно установить лебедку на вал, надев на него сначала штатный редуктор, а после него – все остальные элементы насадки.

Несмотря на сравнительно небольшие размеры, фирменная лебедка на бензопилу выделяется достаточно высокими тяговыми характеристиками. Ей под силу непродолжительная буксировка транспортных средств весом до 1 т, а также постепенное извлечение застрявшего объекта массой 1,2–1,5 т.

Готовые насадки в виде лебедок не нуждаются в регулярном обслуживании и частом ремонте. Все, что нужно оператору – это следить за состоянием и намоткой буксировочного троса, а также проверять уровень фиксации штатных болтовых соединений оборудования.

Спрос на продукцию, цены

. точки ж/д транспортом, одна мощностью 10 вагонов ; Ж/д лебедки ТЛ 8Б – 4 шт., 2 трансформаторные подстанции 3КТП (630 кВт, 400 кВт);2 гаража.

Лебедка элеваторная ЛЭ-150 Лебедка элеваторная ЛЭ-150 предназначена для спуска и подъема рабочего персонала в целях зачистки, обследования и ремонта бункеров («силосов») на мельничных комбинатах, элеваторах и хлебозаводах.

Лебедка элеваторная ЛЭ-150 Лебедка элеваторная ЛЭ-150 предназначена для спуска и подъема рабочего персонала в целях зачистки, обследования и ремонта бункеров («силосов») на мельничных конбинатах, элеваторах и хлебозаводах (4722)42-11-91 Наталья.

Самодельные лебёдки из различных материалов

Лебедку можно сделать из самых разных легкодоступных материалов. В основном это запасные части от автотехники, других устройств и механизмов, срок эксплуатации которых закончен. Найти подручный материал – металлические трубы, листы железа, разные виды тросов тоже не проблема. Есть несколько типов лебедок, пользующихся повышенной популярностью.

Лебедка из стартера

Лебедка из стартера своими руками – удобный для экономии денег вариант. Чтобы самодельная лебедка из стартера реализовала свой потенциал, понадобятся:

• Редукторный стартер на 12 вольт (от ВАЗа 2106 или 2110 найти легко).
• В качестве редуктора (понижающего) можно обойтись узлом от дрели.
• Для кожуха, закрывающего пространство между двигателем и редуктором, подойдет часть трубы (например, из ПВХ). Он должен легко разбираться, для доступ внутрь и профилактики устройства.
• Барабан часто делают из прочной (от 120 мм) стальной трубы и листового железа (2-3 мм).
• Шестеренки, трос, электропроводка.

ВАЖНО! Чтобы аккумулятор не сел быстро, стоит снизить потребление электропривода. Лучше использовать 12 вольтовый стартер с планетарным редуктором

Это самый компактный и лёгкий вариант.

Чтобы сделать такую лебедку из стартера, из листа металла делается площадка, на нее крепятся узлы. К затем привариваются посадочные места для барабана. Редуктор приваривается так, чтобы первичный вал находился сверху. К редуктору крепится переходник для стартера, на первичный вал – зубья шестерни. Для этого используется венец маховика. Затем крепится стартер и проводка.

Лебедка из моторчика дворника

Чтобы сделать лебедку, можно использовать моторчик, который раньше использовал для своей работы стеклоочиститель или дворники. Эти устройства способны показывать неплохие результаты и поднимать вес до 300 кг.

Популярно применение такого механизма, чтобы смонтировать отвал на автомобиль достаточной проходимости (например, «Нива») – для чистки снега или подобных задач.

Лебедка из камазовской трещотки

Тормозная трещотка (самовыравнивающий механизм для регулировки тормозов) от грузовика – популярный вариант для самодельной лебедки. Многие используют камазовский вариант трещотки, поскольку КАМАЗ широко распространен и детали от него найти легко. Такой механизм может поднять от 400 кг до 2 тонн. Популярность такого варианта обусловлена использованием в механизме червячного редуктора.

ВАЖНО! Местом использования такого устройства часто бывает гараж, где требуется перемещать тяжелые грузы. Гаражный вариант используется для работы с крупными деталями автомобилей

Такой механизм можно установить на катер, чтобы облегчить погрузку-разгрузку или поднятие-сброс якоря. Якорный механизм такой лебедки должен предусматривать функцию автосброса.

Для изготовления понадобятся:

• Две задние трещотки грузовика.
• Два крюка.
• Трос толщиной 4-5 мм.
• Кулак для разжимания тормозных колодок.
• Болт для крепления крюка.

Лебедка из червячного редуктора

Главное удобство червячного редуктора, помимо грузоподъемности, это возможность не использовать тормоз барабана. Один из популярных вариантов такой лебедки – редуктор от дверей троллейбуса. Ему хватает передаточного числа для достаточно тяжелых грузов, его удобно крепить.

Что может пригодиться для лебедки из подручных материалов

Чтобы делать самодельную лебедку пригодится любой лом и любые рабочие детали, оказавшиеся в пределах доступности. Источником двигателя для электролебедки может стать мотопила, мотороллер или стиральная машина-автомат (если работает мотор). Пригодятся обрезки тонкостенных и толстостенных труб, подшипники, шестерни, стартеры от старых автомобилей, трещотки от грузовиков, мотоциклетный диск сцепления и т.д. Докупать придется разве что трос, и что-нибудь не очень дорогое. Из оборудования хватит сварочного аппарата и токарного станка.

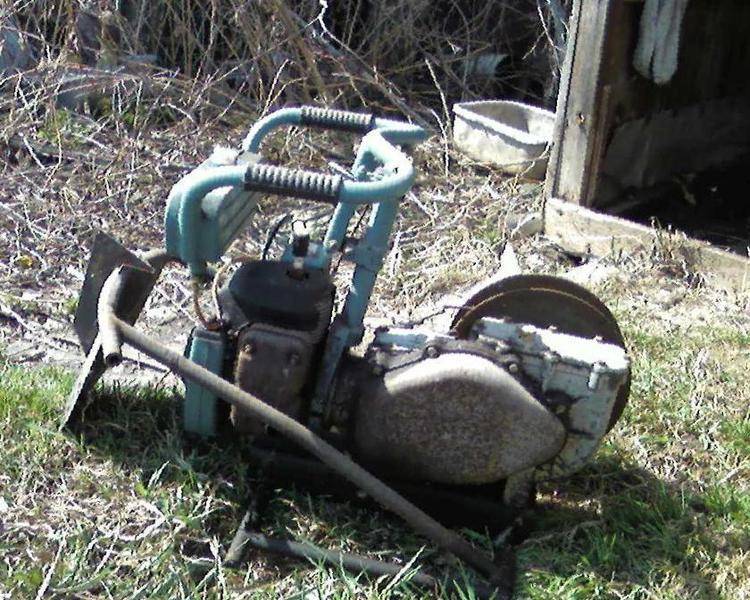

Как сделать лебедку из бензопилы

Для вспашки лебедка с приводом от бензопилы имеет ряд преимуществ. Основным преимуществом перед мотоциклетным двигателем является быстрота установки бензопилы. Не нужно конструировать охлаждение двигателя, устанавливать топливный бак, воздушный фильтр и электрическое оборудование (коммутатор), проводку. Делать самодельную систему выхлопа. Закреплять глушитель.

1 – бензопила; 2 – редуктор; 3 – барабан; 4 — рычаг управления барабаном; 5 – рама; 6 – якорь.

Приставка к бензопиле лебедка

Приставка или насадка — это понижающий редуктор. Если снять крышку и заглянуть внутрь, мы увидим целую серию разных шестерен, маленьких и больших. С помощью, которых происходит изменение количества оборотов барабана, от количества оборотов коленчатого вала двигателя. В связи с этим нагрузка на силовой агрегат уменьшается. Что нам и нужно на тяжелой работе.

Соединение приставки и бензопилы выполняется с помощью хомута и стойки. За счет этого лебедка получается компактной и легкой, удобной в эксплуатации при сборке и ремонте.

3 – барабан; 4 — рычаг управления барабаном; 5 – рама.

Крутящийся момент, от коленчатого вала пройдя понижающий редуктор, передается валу, на котором находится барабан с тросом. Барабан имеет свойство, подсоединятся и отключаться от вала. Происходит с помощью рычага и специальных кулачков, находящихся как на валу, так и на барабане. Двигаем, рычагом в сторону бензопилы происходит подключение, делаем обратный ход, отключаем.

Для несущей рамы всей самоделки подобрали материал. Старые бывшие в употреблении водопроводные трубы и ненужная металлическая кровать. Для удобства эксплуатации, рама выполнена в виде саней. Во время пахоты лебедку поднимать не нужно, а надо всего лишь передвинуть.

Обрабатывать почву нужно приложить большие усилия. Самоделка у нас получилась легкая, поэтому ее нужно крепко закрепить на почве, от самопроизвольного перемещения в сторону плуга. Для этого мы установили специальный якорь. Закрепили к раме с помощью шарнира. Нажимая на якорь сверху, специальные ножи легко уходят в почву. Крепко удерживают самоделку на одном месте. Нажимать можно и нужно ногой, а вытаскивать рукой за специальную скобу.

8 — шарнир; 9 — скоба; 10 — ножи.

Управление самодельной лебедки очень простое. Имеем всего два рычага один на бензопиле другой на приставке. Плюс якорь и перетаскивание в сторону не вспаханного участка. С этим разобраться легко даже женщине. НО чтобы все это работало нужно:

1. идеальная работа сцепления;
2. безотказный легкий запуск силового агрегата;
3. стабильная работа двигателя на холостом ходу;
4. четкая работа стартера бензопилы.

Минусы длительная работа силового агрегата зачастую становится не стабильной. Большой расход топлива в сравнении с двигателями от легких мотоциклов Минск либо Восход.

Машина

Из бензопил можно сделать разные варианты машин. Один из них — карт багги, который отличается наличием в конструкции подвески. Она делает комфортнее езду машины по бездорожью.

Процесс создания такой самодельной машины сложный. Особенно это касается рамы, которую сваривают из металлических или профильных труб по заранее составленным чертежам. Затем занимаются изготовлением подвески, деталей рулевого управления.

Операции по изготовлению багги включают:

• сборку подвески;
• установку руля, тяг и пускача;
• крепление колес;
• размещение тормоза;
• установку кресла водителя;
• крепление на раму двигателя.

Передать вращение от мотора на колеса можно цепью или ремнем. В первом варианте устанавливают звездочки, во втором — шкивы. Двигатель, чтобы уменьшить шум, снабжают глушителем.

Факторы выбора

Чтобы мотолебедка долго прослужила, и пользоваться ей было комфортно, при покупке нужно оценивать:

• Тип двигателя – если участок электрифицирован, оптимальным решением будет лебедка с электроприводом, так как это более экономный вариант.
• Мощность двигателя – от этой характеристики напрямую зависит скорость движения троса, и, как следствие, производительность сельхозлебедки.
• Жесткость троса и его диаметр – натяжной канат должен быть в меру жестким и эластичным, чтобы выдерживать нагрузки при работе.
• Легкость в управлении – самыми легкоуправляемыми считаются электролебедки, но и последние модели бензиновых устройств оптимизированы для простоты использования.
• Комплектацию – многие модели мотолебедок идут сразу с минимально необходимым сельхозинструментом.
• Габариты устройства – лебедка должна легко транспортироваться и перемещаться на участке.

Мнение эксперта

Куликов Владимир Сергеевич

Таким образом, как и любое другое устройство, мотолебедку следует подбирать «под себя», ориентируясь на множество факторов.

Особенности создания самоделок из бензопилы «Урал»

К выбору бензопилы для переделки стоит отнестись чрезвычайно серьёзно

Очень важно рассчитать мощность прибора и задачи, которые новое изделие должно будет решать. К примеру, бензопила «Урал» считается одной из самых мощных в своём классе

Осторожно – лесорубы!

Использовать бензопилу «Урал» для переделки детского велосипеда в мопед крайне опасно. Слишком большие обороты могут просто привести к разрыву цепи и принести увечья. А вот огромным плюсом «Урала» является то, что бензопилы не сняты с производства и до сих пор в строю. Следовательно, запчасти на замену можно найти всегда.

Это интересно: Ледобур из бензопилы: изготовление, чертеж, насадка

Мопед с мотором

Все поделки из бензопилы отличаются своей практичностью, ну а куда без нее, если в роли силового агрегата выступает самый настоящий двигатель.

Итак, можно подготовить раму от велосипеда или крепкого самоката. От бензопилы должна быть удалена цепь и пильная шина. Благодаря тому, что корпус двигателя будет сохранен, установить его к мопеду будет не сложно; Центробежную муфту необходимо открутить от коленчатого вала. С помощью велосипедной цепи и звезд будет передаваться мощность от двигателя. Для того, чтобы завести мопед, необходимо приподнять зане колесо. Если получится подобрать цепь, которая пойдет к звездам, находящиеся на фланце муфты, муфту можно сохранить. Если мотор бензопилы двухтактный, помимо бензина нужно будет добавлять масло, а центробежную муфту нужно обязательно оставить. Скатывание с наклонной дороги без муфты, приведет к тому, что мотор сгорит; Крепко закрепите болтами, оставшиеся звезды к оси мопеда, находящейся с задней стороны; оставьте моторчик на платформу и удостоверьтесь в том, что звезды располагаются на одинаковом уровне; Скрепите в просверленных местах мотор с платформой болтами; Туго натяните цепь на звезды. Если велосипедная цепь длиннее, чем нужно, удалите несколько звеньев; Прикрепите ручной акселератор к ручке мопеда и соедините его провод с мотором;

Всем хороших поделок из бензопилы и не скучайте.

Какую лебедку выбрать?

Решив сделать из стартера своими руками необходимый аксессуар, придется задуматься о выборе подходящего типа. Лебедки сильно отличаются друг от друга, что заставляет всерьез оценить характеристики устройства.

Сделать это не представляется возможным, поэтому проще прочитать несколько тезисов, отмечаемых профессионалами.

• Если в будущем не придется сталкиваться с чрезмерной нагрузкой, проще собрать ручную модель.
• Подключение к аккумулятору нужно сделать так, чтобы вывести управление на приборную панель.
• Гидравлика должна хорошо обслуживаться, в ином случае конструкция быстро выйдет из строя.

В любом случае мощность лебедки будет напрямую зависеть от выбранного троса. Даже при высоких показателях заводских моделей не всегда удается перемещать крупногабаритные автомобили. Главной причиной этого оказывается неправильный выбор троса. Оптимальным вариантом считается стальная витая нить, но даже она не всегда справляется с большим весом. Практичнее найти хороший тряпочный трос, соответствующий высоким требованиям к выдерживаемой нагрузке.

Лебедка необходима для внедорожных поездок. Вождение автомобиля может быть профессиональным, но это не значит, что полностью исключаются опасные ситуации. От аварий никто не защищен, поэтому лучше заранее подготовиться к упрощенному выезду из кювета или спасения кого-нибудь из товарищей.
