Лебедка своими руками

Самостоятельное изготовление: ограничения и рекомендации

Итак, как сделать самодельную лебёдку, какие ограничения необходимо взять во внимание?

  1. Запуск автомобильного стартера осуществляется посредством втягивающего реле с бендиксом. В соленоиде нет никакой необходимости, но контактный пускатель лишним не будет. Это обеспечит больший ток на контактах. Схему включения лучше оставить штатную. Фиксация бендикса осуществляется посредством сварки в положении максимального сцепления, но, в зависимости от используемого редуктора, его можно удалить из втягивающего реле.
  2. Работа стартера не может быть продолжительной. Но это не значит, что продолжительные нагрузки приведут к его немедленному сгоранию. Тем не менее, корпус двигателя не обеспечит обмотке достаточного охлаждения. Регулярная эксплуатация лебёдки с учётом продолжительных периодов работы следует обеспечить механизму дополнительное охлаждение. В качестве рёбер охлаждения подойдут наваренные на корпус алюминиевые уголки.
  3. Допускается самостоятельное изготовление редуктора для лебёдки, но можно подобрать подходящий от электрического инструмента с учётом необходимой нагрузки.
  4. Для предотвращения перегрева позаботьтесь о том, чтобы питающие провода были с большим сечением.

Возможно, вас также заинтересует статья нашего специалиста, в которой рассказывается о том, как изготовить домкрат своими руками.

Интересуетесь, как сделать квадроцикл своими руками? Читайте об этом в полезной и познавательной статье нашего специалиста.

Типы лебедок

В продаже можно встретить самые различные варианты исполнения лебедки. Основной классификацией принято считать то, какой устанавливается привод. По этому показателю выделяют следующие конструкции:

  1. Электрические конструкции на сегодняшний день получили самое широкое распространение. Это связано с тем, что подобная конструкция способна работать под весьма высокой нагрузкой. Как правило, питание установленного электромотора проходит от аккумулятора транспортного средства, а блок управления может быть расположен внутри автомобиля или снаружи.
  2. Механическая лебедка проще всего в изготовлении. Большое распространение получила червячная конструкция, когда для передачи усилия и его увеличения устанавливается редуктор. Небольшая автолебедка механического типа предназначена для небольшого усилия.
  3. Гидравлическая. Встречаются и конструкции гидравлического типа. Их принцип работы основан на подаче жидкости под большим давлением, за счет чего происходит перемещение подвижного элемента. Как правило, гидравлический привод устанавливается на конструкцию, предназначенную для транспортировки груза.

Чаще всего самодельная конструкция имеет механический привод, так как он проще в изготовлении и установке.

Ручная

Ручная лебедка своими руками довольно проста в изготовлении, что определило ее широкое распространение. Основным недостатком конструкции можно назвать ее довольно большие габаритные размеры. Ручная барабанная лебедка может существенно выходить за пределы автомобиля, а для ее установки требуется специальные бампер с широким посадочным местом.

Не стоит забывать также о том, что конструкция имеет ручной привод.

На момент, когда автомобиль застрял одновременно тянуть и управлять им не получится. Именно поэтому рассматриваемая конструкция сегодня встречается все реже.

Чертеж ручной лебедки

Электрическая

Как ранее было отмечено, довольно большое распространение получила конструкция с электрическим приводом. Это связано с тем, что самодельная электролебедка комфортна в использовании и рассчитана на достаточно высокую нагрузку. Ее особенностями назовем следующие моменты:

  1. Высокий показатель КПД определяет то, что конструкция эффективнее справляется с поставленными задачами.
  2. В качестве источника усилия может использоваться отдельный электродвигатель или генератор. При выборе варианта исполнения, при котором подключение лебедки проводится через генератор, следует быть осторожным, так как этот узел транспортного средства важен и не выдерживает перегрузок.
  3. Электрическая автомобильная лебедка должна обладать высоким крутящим моментом. Кроме этого, уделяется довольно много внимания показателю потребления энергии. Это связано с тем, что в неподвижном состоянии транспортного средства большая часть питания будет поступать не от генератора, а аккумулятора. Слишком высокий показатель электропотребления может стать причиной быстрой разрядки аккумулятора. Однако, слишком низкий показатель электропотребления может стать причиной существенного снижения мощности устройства.

В последнее время большой популярностью стали пользоваться варианты исполнения, которые могут питаться от источника энергии 12 вольт. В подобном случае устройство лебедки подключается к прикуривателю или соответствующей розетке в автомобиле при ее наличии.

Гидравлическая

Гидравлическая лебедка считается наиболее сложным вариантом исполнения, так как конструкция представлена сочетанием следующих элементов:

  1. Барабана с тросом.
  2. Механического элемента, передающего вращение барабану.
  3. Гидравлического привода.
  4. Масляным насосом или компрессором.
  5. Баком для масла.

Кроме этого, подобная автомобильная лебедка довольно сложна в изготовлении, имеет большие размеры. Сложность конструкции также определяет необходимость в выполнении периодического обслуживания.

Преимуществом варианта исполнения с гидравлическим приводом можно назвать низкий показатель энергопотребления и более высокую мощность. Лебедку подобного типа целесообразно устанавливать только на крупные внедорожники, которые имеют высокий показатель снаряженной массы. Кроме этого, конструкция подходит для автомобилей, которые часто применяются для движения по пересеченной местности.

Предназначение аппарата

Водитель при езде по бездорожью может столкнуться с непреодолимым препятствием. Тогда автомобиль придётся чем-то вытаскивать из грязи или песка. Лебёдка — идеальный для этого инструмент. Некоторые автомобили имеют заводское устройство на переднем бампере. Приобретение готовой лебёдки может «влететь» в круглую сумму, поэтому есть смысл её самостоятельного изготовления из подручных средств.

Заводская или самодельная лебёдка с ручным приводом (или с электроприводом от стартера) позволяет вытащить автомобиль без буксира. Опытные автолюбители предпочитают как раз устройства собственного изготовления, полностью соответствующие их запросам. Заводские лебёдки часто отказывают или стоят больших денег.

Существуют разные виды конструкций. Однозначно сказать о том, какая из них лучше — нельзя. Различные типы применяют для разных ситуаций и целей.

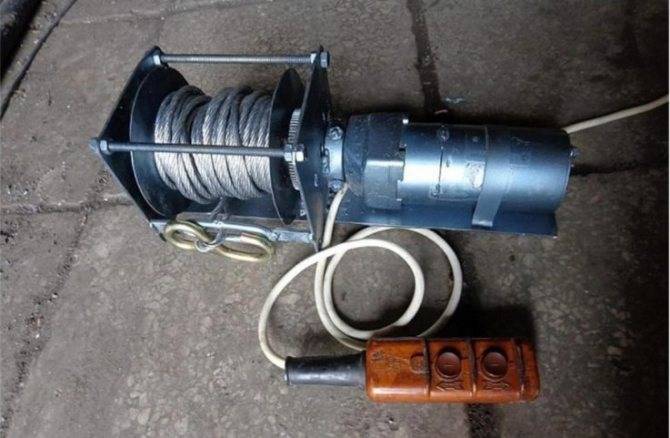

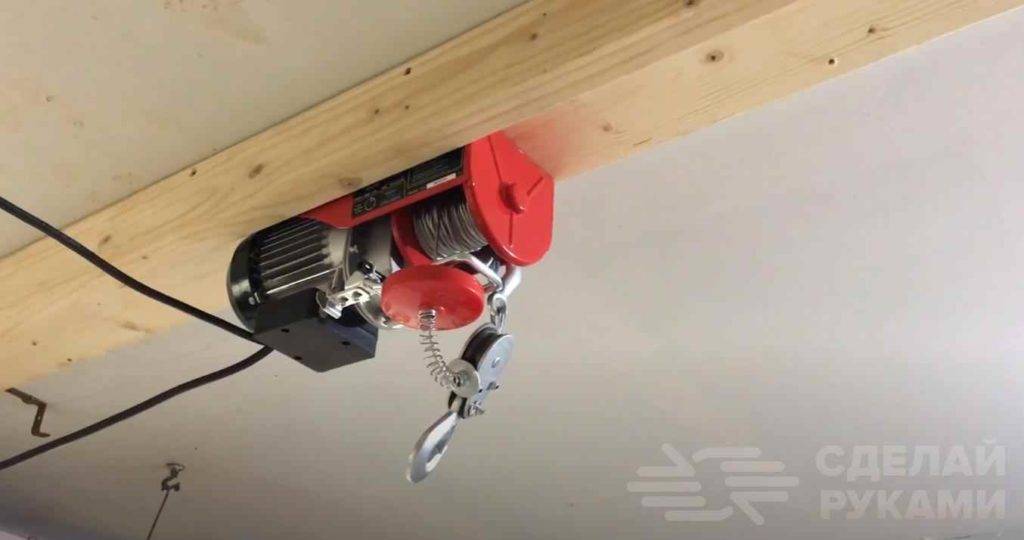

Как сделать электрическую лебедку для гаража своими руками

Если вы строите дом, занимаетесь обустройством дачного участка или часто ездите по бездорожью, то под рукой обязательно должна быть электролебедка.

Несмотря на то, что лебедка «по умолчанию» выполняет функцию тягового механизма, ее можно использовать и вместе тали — в качестве грузоподъемного устройства.

Для начала давайте рассмотрим возможные варианты применения данного приспособления — их довольно много.

Водителям электролебедка пригодится в тех случаях, когда нужно вытащить застрявший в грязи или снегу автомобиль.

Строителям она нужна для подъема стройматериалов и разных сборных элементов каркаса (например, собранные элементы для стропильной системы крыши дома).

Полезна электрическая лебедка и в домашней мастерской — чтобы поднять электродвигатель или разные тяжелые механизмы.

В общем, в умелых руках это устройство всегда найдет себе достойное применение. И главное — польза от лебедки действительно огромная, не нужно «рвать» спину, таская различные тяжести вручную.

Как правило, в качестве привода используются электродвигатели мощностью от 1 кВт и выше с подключением к сети 220 В. Но можно изготовить лебедку электрическую 12V своими руками — отличный вариант для использования на авто.

Вариантов изготовления тягово-подъемных устройств очень много. Рассмотрим наиболее практичные и бюджетные.

Разновидности лебедок

В продаже имеется несколько разновидностей лебедок от различных брендов. Есть как специальные для конкретных задач устройства, но также можно купить агрегаты универсального назначения, которые могут быть установлены на любой вид транспорта, эстакаду или иной вид сооружения.

Например, их часто применяют на автоэвакуаторах, но если вы собираетесь официально оказывать услуги эвакуации транспортных средств, то самодельное устройство придется поставить на учет и регулярно проводить его проверку на предмет износа. Журнал учета необходимо будет предъявлять при прохождении ТО на технику. Это касается тросов, у которых имеется степень износа или лимитируемое количество порванных жилок.

Известны следующие разновидности лебедок:

  • Электролебедка — устройство, намоточный барабан которого приводится в движение посредством электрического двигателя. Он должен быть высокомоментным и низкоскоростным, поэтому с ним применяется понижающий преимущественно планетарный редуктор. Могут применяться и иные конструкции, что зависит от тягового усилия. Автомобильные лебедки, устанавливаемые на автоэвакуаторы для легковых авто, рассчитаны на 4 тонн. В продаже имеются модели от 1 до 15 тонн и более, производимые китайскими, российскими, голландскими и финскими производителями: KDJ 9000 L, KDJ 8000 L, лебедки фирмы Delta DV 15000 и другие.
  • Гидравлическая — навесной агрегат, подключаемый к гидравлической системе автомобиля. Соответственно, устанавливаются только на специальных видах техники, например, на тракторах МТЗ или китайских моделей. Обладают высокими тяговыми усилиями и отменной надёжностью работы практически в любых экстремальных условиях.
  • Механическая лебедка с ручным приводом. Распространенный вариант конструкции, но неудобен тем, что требуется длинный рычаг и время. Это самая надежная конструкция, так как не имеет электрических и гидравлических двигателей.

Гидравлические — в 2 раза больше, именно поэтому многие владельцы транспортных средств Нива или других внедорожников мечтают сделать самодельные лебедки для автомобиля.

Виды автомобильной лебедки.

Устройства такого рода своими руками могут создаваться с электрическим, ручным и гидравлическим проводом. Все они имеют общий принцип работы: на барабан наматывается трос, который с помощью двигателя или ручным способом вращается через редуктор.

Теперь рассмотрим разные виды лебедок своими руками подробнее.

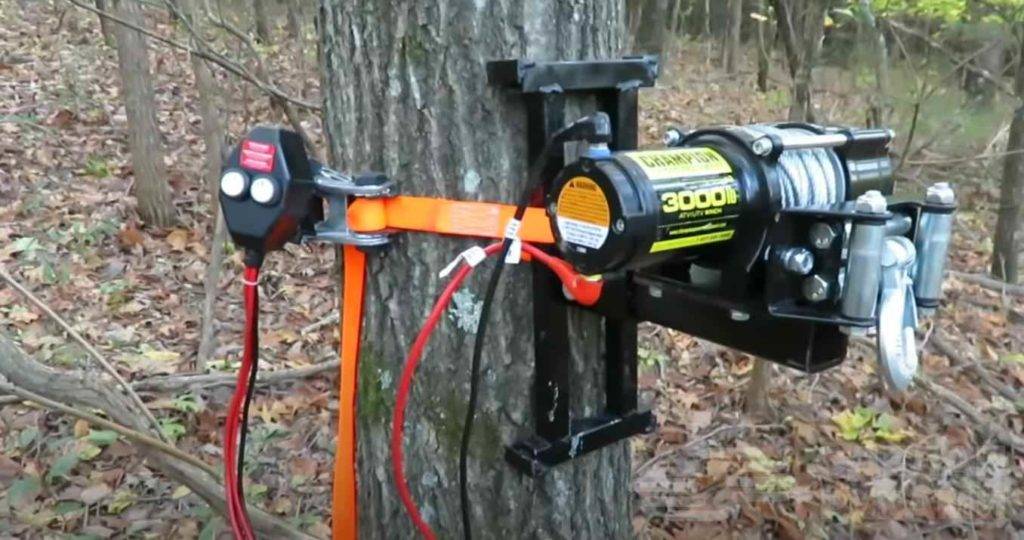

Лебедка электрическая своими руками.

Зачастую в качестве двигателя для такой лебедки применяют переделанные генераторы от грузовой техники и тракторов, стартера автомобилей, а также любой подходящий электродвигатель от техники

При этом очень важно, чтобы электропривод обладал высоким крутящим моментом, большой силой, а также съедал как можно меньше тока, ведь тогда аккумулятор в автомобиле будет разряжаться максимально долго

Гидравлическая лебедка своими руками.

По конструкции такая лебедка является наиболее громоздкой и сложной. И даже несмотря на этот недостаток, в сравнении с электрической лебедкой она имеет большие преимущества. Они заключаются в обеспечении наибольших тяговых усилиях при минимальных затратах энергии бортовой сети.

Ну, а для ее создания в основном используется бак для масла, привод насоса и непосредственно масляной насос.

Механическая лебедка своими руками.

Самодельная механическая лебедка по принципу своей работы схожа с остальными, только вместо двигателя у нее работает сила человека. Следовательно, мощность данной конструкции напрямую зависит от прилагаемой человеком физической силы, а также длины рычага, к которому эта сила  прикладывается.

Составляющие лебедки.

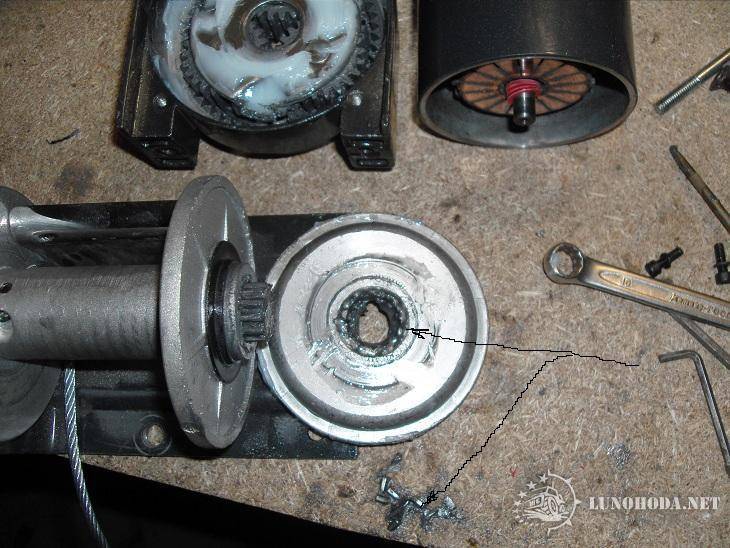

Основным узлом любой самодельной лебедки является барабан с тросом. Будет хорошо, если найдется готовый барабан, который не требует переделок. Если же такого нет, то придется его сделать самому. Для этого необходимо взять кусок толстой трубы и приварить к нему щечки, толщина последних должна быть порядка 3-4 мм.

Один из примеров самодельного барабана.

Чтобы изготовить необходимый нам барабан можно взять, к примеру, ступицу от Жигулей. В ней необходимо лишь проточить место сварки, то есть тонкий конец, и на оправке сварить половинки барабана нужного диаметра.

Наиболее подходящим редуктором является червячный с большим передаточным числом. Плюсы червячного редуктора заключается в том, что его применение для самодельной лебедки может обойтись без применения тормоза барабана (это обусловлено свойствами червячной пары). Наиболее подходящим таким редуктором станет редуктор от дверей троллейбуса, ведь он имеет достаточное передаточное число, а также достаточно удобен в креплении на площадке. Ну, а чтобы использование лебедки было наиболее безопасным, лучше всего изготовить выносной пульт управления, чтобы не было нужды находиться близко с натянутым тросом. Также потребуется вскрыть корпус редуктора и заблокировать конический фрикцион, который предназначен предотвращать защемления пассажиров дверьми. Это можно сделать по-разному, например, прихватив конус с помощью сварки к шестерне в нескольких местах.

В случае, когда самодельная электрическая лебедка делается с помощью стартера, то лучшим станет тот, который комплектуется планетарным редуктором. К слову, некоторые моторы марки Жигули снабжены именно таким узлом.

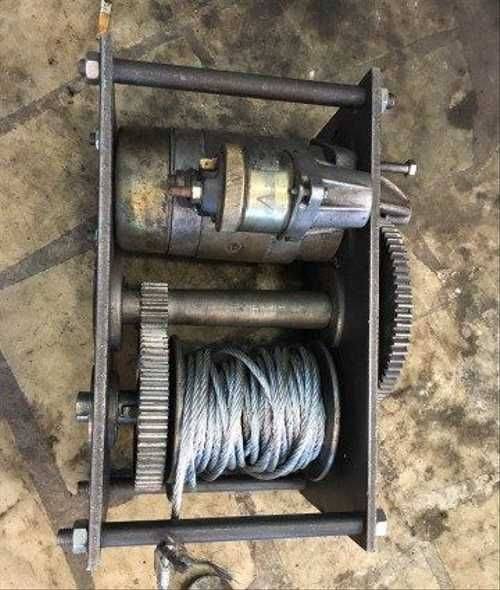

Лебедка из стартера своими руками.

Самодельная лебедка из стартера изготавливается следующим образом. Берется лист металла и делается площадка, на которой крепятся все узлы. После к ней следует приварить посадочные места для вала барабана и установить его. Дальше привариваем редуктор таким образом, чтобы первичный вал располагался сверху. После этого к редуктору сверху прикрепляем самодельный переходник для крепления стартера и уже на первичный вал насаживаем зубья шестерни с подходящим модулем. Для этих целей можно применить венец маховика. Теперь можно закрепить стартер и установить проводку.

Видео

Тюнинг Toyota Land Cruiser.

Тюнинг Chevrolet Lacetti.

Тюнинг восьмерки.

Наклейки на авто своими руками, пошаговая инструкция.

Ручная лебедка своими руками: 7 этапов изготовления устройства

Лебедки — очень удобное для поднятия грузов приспособление, благодаря чему оно имеет широкое распространение среди автолюбителей.

Так как стоимость специального оборудования достаточно высока, то ручная лебедка своими руками станет оптимальным вариантом для автомобилистов, которые предпочитают наиболее оптимальное соотношение цены и качества.

Также по индивидуальному макету можно создать уникальную лебедку, которая будет сочетать в себе удобство и высокую грузоподъемность. Компактные самодельные устройства могут устанавливаться на любую часть машины, что делает механизм универсальным помощником при ремонте и поездках на дальние расстояния.

Назначение лебёдок

Лебёдка является одним из самых старых механизмов, которые человек изобрёл и применил в своей деятельности для облегчения перемещения тяжестей. Тяговое усилие, создаваемое за счёт физической силы человека или животного, передаётся через канат, цепь, трос или иной гибкий элемент от приводного барабана к тому грузу, который надо передвинуть.

У лебёдки привод барабана может быть ручным, электрическим, от двигателя внутреннего сгорания, от паровой машины, гидравлическим. Чаще лебёдку используют для вертикального подъёма груза. Но иногда с помощью этого механизма удобно перемещать тяжести по горизонтали (например, автомобиль).

Если лебёдка крепко установлена на автомобиле, то с её помощью можно самостоятельно освободиться из ямы, из болота или подняться в гору. Если на застрявшем автомобиле нет штатной лебёдки, то любую другую надо прочно закрепить на земле и решить возникшие проблемы.

Лебёдка на автомобиле ФОТО: motorsguide.ru

Разновидности

Существует много разновидностей лебёдок. Их можно классифицировать по способам изготовления – промышленные и самодельные; по виду привода – ручные, электрические, паровые, с двигателем внутреннего сгорания, гидравлические; по величине развиваемого усилия – мощные, маломощные. Названные признаки могут комбинироваться в различных сочетаниях.

Каждый вид имеет свои преимущества и недостатки. Ручную лебёдку изготовить проще всего, она дёшева и компактна, но развить большую мощность она не сможет. Максимальный вес груза, который с её помощью можно поднять, не превышает 1 тонну.

Электрическая лебёдка развивает большую мощность. А в практике автомобилизма в качестве электропривода можно использовать автомобильный стартер. Питание в этом случае происходит от автомобильного аккумулятора. Пользуются наибольшей популярностью у автомобилистов.

Гидравлические лебёдки ещё более мощные, но сложны по конструкции и имеют низкую эксплуатационную надёжность. Поэтому автолюбителями практически не применяются.

Червячная передача — высокая степень надёжности

Во многих механизмах подобного типа, имеющих большую грузоподъёмность, предусмотрено управление скоростью движения троса. Благодаря этому можно изменять интенсивность прилагаемых физических усилий. Ручная лебедка червячная может иметь многообразие вариантов крепления.

Такое устройство отличается простотой эксплуатации и существенной надёжностью. При помощи данного элемента, предназначенного для грузоподъёмности, можно производить монтажные, ремонтные и строительные работы. При этом лебёдка будет иметь высокий уровень безопасности при работе.

Она должна обладать комфортной рукояткой, а червячный редуктор сможет обеспечить прекрасную возможность удержания нагрузки.

Как сделать лебёдки разного типа

Для того, чтобы браться за разработку и изготовление лебёдки своими руками, необходимо уметь работать со слесарным инструментом, сварочным оборудованием, электроприборами и машинами.

Самодельные лебёдки создаются под конкретный автомобиль. Они максимально отвечают потребностям хозяина, гораздо дешевле покупных, имеют высокую ремонтопригодность, просты в облуживании, более компактны.

Один из наиболее популярных вариантов самодельной лебёдки создаётся из деталей велосипеда.

Из инструментов понадобится болгарка, дрель или сверлильный станок, шуруповёрт, сварочный аппарат, тиски, метчики, молоток, керн и кое-что другое.

Трещотка, которая нужна как предохранитель от обратного самопроизвольного вращения барабана, изготавливается из втулки.

Самодельный храповик из велосипедной втулки ФОТО: usamodelkina.ru Из стальной полоски изготавливается корпус, в который вставляется втулка с храповиком. Основная часть лебёдки готова.

Устройство с храповиком в сборе ФОТО: usamodelkina.ru

Выбор редуктора

Следующей проблемой является выбор редуктора. Любая лебедка электрическая 220 В своими руками должна содержать в себе механизм, который будет передавать вращение с большим тяговым усилием. Существуют следующие разновидности редукторов:

  • Червячные, передают вращение под углом 90 градусов, не требуют устройств для торможения, так как обладают хорошими самотормозящими свойствами.
  • Для лебёдок не используются из-за сложности перпендикулярного расположения главного приводного и вторичного валов.
  • Цилиндрические, представляют собой одну или несколько пар шестерен в одной плоскости, находящихся в зацеплении. Вращение передается с меньшего колеса на большее. Обладают высокой надёжностью, но меньшим тяговым усилием. Удобны для использования при конструировании самодельных лебедок.

Планетарный редуктор, самый распространенный на сегодняшний момент. Состоит обычно из 3 сателлитов, солнечной, коронной шестерни и водила. Обладают увеличенным рабочим ресурсом, передаваемой мощностью, но сложны в конструктиве.

Самым простым решением при изготовлении агрегата, электрическая лебедка на 220 В, конечно, всегда можно воспользоваться преобразователем, тем более в продаже имеются готовые устройства высоких мощностей. В качестве приводного двигателя можно применить асинхронный мотор, но лучше воспользоваться двигателем от стиральной машины. Современные модели являются довольно мощными и производительными.

https://youtube.com/watch?v=2eGm6pMyIlc

Самодельная лебедка на Ниву

Каким-то серьезным образом сборка и установка лебедки на «Шевроле Нива» не отличается от таких же работ по другим внедорожникам. Из особенностей «Нивы» можно отметить ее легкий вес, поэтому рекомендуется, чтобы тяга лебедки была 3-3,6 тонны. Иногда советуют ставить механизм с тягой 4 тонны, но это будет тянуть переднюю часть автомобиля вниз во время езды. Если планируется большой путь по бездорожью – необходим запасной аккумулятор (для электролебедки).

Высота расположения самой роли не важна, поскольку вектор приложения силы нагрузки зависит от расположения роликов, через которые проходит трос.

Источник

Как использовать лебедку долго и безопасно

По окончании установки и испытания эффективности самодельной лебедки, наступает пора ее интенсивного использования. В зависимости от веса автомобиля, нагрузка на нее при вызволении из болотистой почвы может быть весьма серьезной. Чтобы механизм не нанес пользователю травмы, на барабан лебедки надежнее всего накрутить крепкий трос. Приобретая его, необходимо удостоверится, что его технические характеристики удовлетворяют всем требованиям безопасности.

Понятно, что при использовании лебедки, трос и остальные подвижные составляющие нуждаются в регулярном осмотре и смазке. Понадобится систематическая чистка от пыли и грязи, которые обильно накапливаются на ней. В период применения лебедки, следует не забывать и о том, что стартер не рассчитан на долгое время работы – не стоит его включать более десяти секунд, с последующим отдыхом до минуты. А также позаботьтесь о том, чтобы в момент вытаскивания автомобиля его салон был свободен от пассажиров.

Проголосуйте, понравилась ли вам статья?

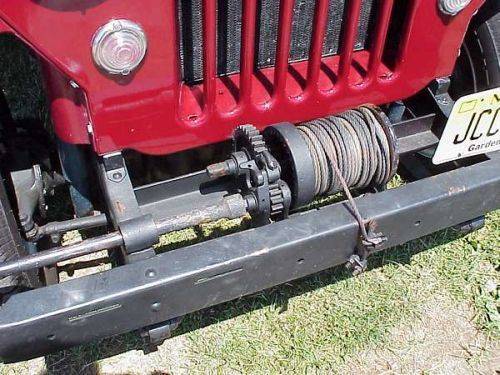

Механическая

Не надо путать подобное устройство с ручными механизмами, рассмотренными выше. В данном случае подключается автомобильная лебедка непосредственно к двигателю с использованием коробки отбора мощности. Один из ее вариантов показан на фото

Достоинством такой лебедки является высокое тяговое усилие и надежность, вот только жаль, что использовать ее на большинстве машин нельзя. Дело в том, что только отечественные военные УАЗы комплектуются коробкой отбора мощности, да еще некоторые модели, например, Тойоты или Ниссана. Однако стоит отметить такой ее недостаток, как возможность использования только при запущенном двигателе, если он заглох, то не будет работать и подобная автомобильная лебедка.

Как делается мотолебедка своими руками: инструкция по изготовлению

Безусловно, работа даже на маленьком огородном участке может сильно вымотать человека, причем не только физически, но и морально. И вправду, орудовать лопатой каждый день с утра до вечера – не самое интересное дело. Но что же делать, если зимой хочется полакомиться домашней консервацией из натуральных огурчиков, помидорчиков или намазать на хлеб варенье из родной вишни и потихоньку попивать горячий чай, смотря на снежную метель? Трактор загнать на дачу вы вряд ли сможете, да и по стоимости выйдет дешевле приобрести заготовки в магазине. Мотоблок? Дорого. Но что же остается делать? Выход есть, и нашли его наши огородники. Называется он «мотолебедка». Как ее сделать своими руками, читайте прямо сейчас.

Почему мы не рассматриваем способ того, как сделать собственноручно мотоблок? Да потому что его конструкция в разы сложнее инструментов мотолебедки. А следовательно, это дополнительное время, усилия и, конечно же, финансовые растраты. А лебедка своими руками делается очень быстро, и причем для этого необязательно быть профессиональным инженером

Итак, на что следует обратить внимание?

Двигатель

Данный агрегат является «сердцем» мотолебедки, потому что именно на его плечи ложится вся работа и движение сопутствующих механизмов. Своими руками мы делать его, конечно, не будем (хотя если сильно захотеть, то вполне можно смастерить что-то подобное), поэтому возьмем какой-либо агрегат с мотоцикла. Самыми подходящими двигателями для такого устройства, как мотолебедка, являются моторы с мотоциклов «Минск». Можно взять ДВС от бензопилы «Урал» или «Дружба» — это непринципиально. Единственное, что двигатели с «Минска» более мощные, тяговитые и заводятся хорошо в любую пору. Также при решении вопроса о том, как делается мотолебедка своими руками, нужно отметить, что минимальная мощность силовой установки должна составлять не менее 3 лошадиных сил. Вот как раз «Минск» послужит наглядным пособием. Электролебедка своими руками делается аналогичным образом. Однако производительность ее мотора будет куда менее высокой, чем у бензиновых агрегатов.

Мотолебедка: своими руками делаем барабан для тросика

Его чаще всего изготавливают из ступицы заднего колеса мотоцикла. Опять же в качестве «донора» можно использовать все того же «белоруса». Более сложным, но менее затратным в плане финансовых расходов будет вариант изготовления барабана из трубы. Поскольку скорость движимого плуга при разрыхлении и вспашке почвы на будущем инструменте будет составлять порядка 5-8 км/ч, то шестерня и диаметр данного устройства должны подбираться таким образом, чтобы устройству хватало оборотов при номинальной работе на I передаче. Когда делается мотолебедка своими руками, в ее конструкцию входит также бензобак. Нет, с мотоцикла устанавливать мы его не будем, можно просто вмонтировать емкость с бензопилы. Количество потребляемого топлива двигателем мотолебедки не такое уж и большое, чтобы использовать 10-литровый бензобак.

Мотолебедка: своими руками устанавливаем грунтозацепы

В качестве данных инструментов можно применить обычные лопатки или штыри, приваренные сварочным аппаратом к П-образному рычагу, служащему площадкой для ног. Чаще всего грунтозацепы подпружиниваются (чисто для удобства работы). Дополнительно также можно установить длинный рычаг с седлом, чтобы во время езды сидеть на устройстве, а не идти вслед за ним пешком. Итак, мы рассмотрели все основные моменты в вопросе о том, как делается мотолебедка своими руками.
