Базовая конструкция – чертежи
Существуют готовые платформы, позволяющие быстро преобразовать ручной инструмент в станок. Однако, они предназначены для лобзиков от определенного производителя и не годятся для любого устройства. Кроме того, цена таких платформ зачастую намного превосходит стоимость самого инструмента. Поэтому гораздо проще изготовить станок самостоятельно.
Рисунок 2- Конструкция лобзикового станка
Основой является рабочий стол.
Опытным путем установлено, что наибольшую эффективность демонстрируют столы из листового металла — они прочны, обеспечивают точность монтажа, не требуют частой замены и не уменьшают рабочую длину пилки.
Лобзик крепится к столу через отверстия в опорной плоскости, при необходимости его легко отсоединить и использовать обычным образом.
Рабочий стол устанавливают на станину. Она может быть изготовлена из дерева, ДСП или иных материалов. Основным требованием является прочность, легкий доступ к лобзику и удобный для мастера размер (высота).
На торце стола устанавливают коромысло, на котором крепится второй конец пилки с натяжным устройством. Наиболее простой вариант — обычная пружина, которая натягивает пилку и препятствует уводу в сторону при резких изменениях направления резки. Изготовление этого узла представляет собой один из наиболее сложных этапов работ, поскольку от него зависит качество и чистота пиления, а также величина нагрузки на механизм и электродвигатель лобзика.
Есть два варианта конструкции натяжного устройства:
- Жесткое коромысло и пружинный блок на его конце с подвижным узлом крепления пилки.
- Подвижное коромысло с пружиной на противоположном конце и жестким узлом крепления пилки.
Оба варианта имеют свои плюсы и минусы, выбор обычно делается в пользу варианта, наиболее простого и доступного по техническим возможностям.
Электролобзик из швейной машинки своими руками

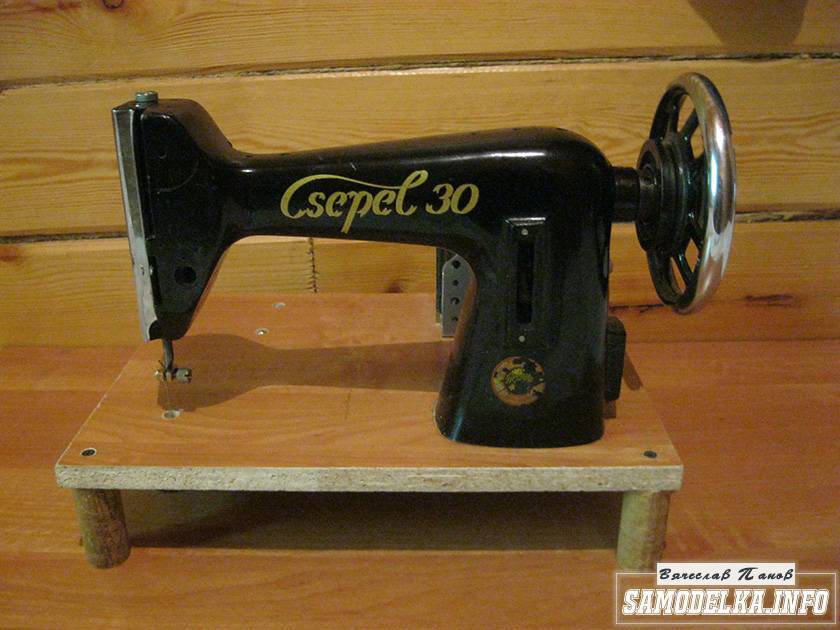

Самостоятельно переделываем старую швейную машинку в электролобзик.

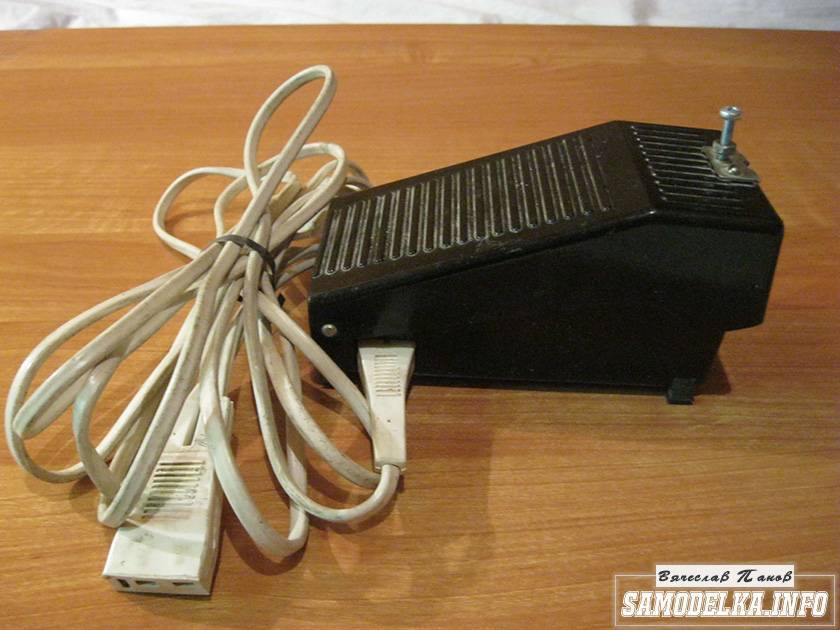

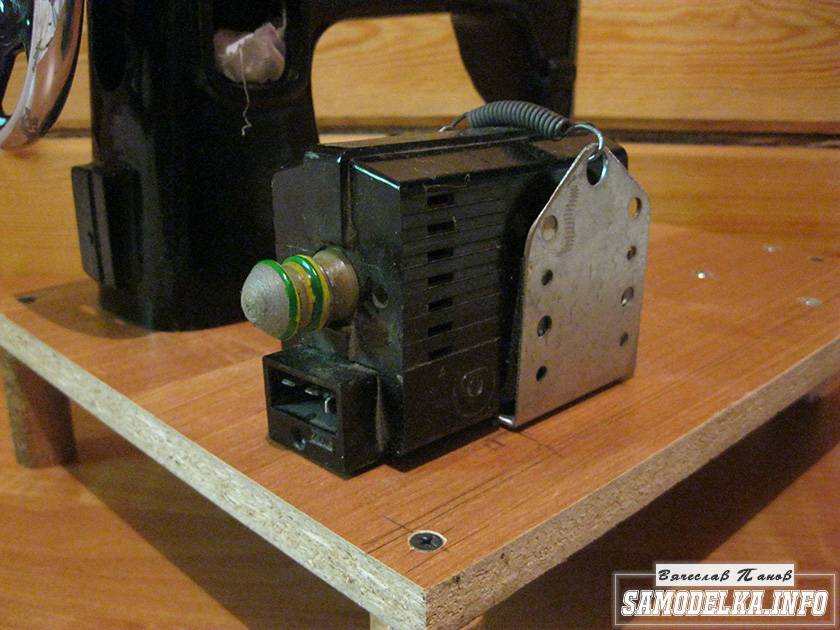

В сети много роликов об использовании старых швейных машинок в новом качестве. Для этого в корпусе оставляем только кривошип, вертикальный стержень для крепления иглы, маховик с желобом для ременной передачи. Для вращения маховика используется электропривод для ручных щвейных машин. (Лирическое отступление не по теме: привод был приобретен мною лет 30 назад для изготовления электропрялки по чертежам из журнала «Юный техник». На прялке была спрядена шерсть от белой овцы и связан зимний свитер. Сама прялка благополучно заиграна кем то из знакомых, т. е. пропала). Ножная педаль для регулирования оборотов и электромотор на снимке ниже.

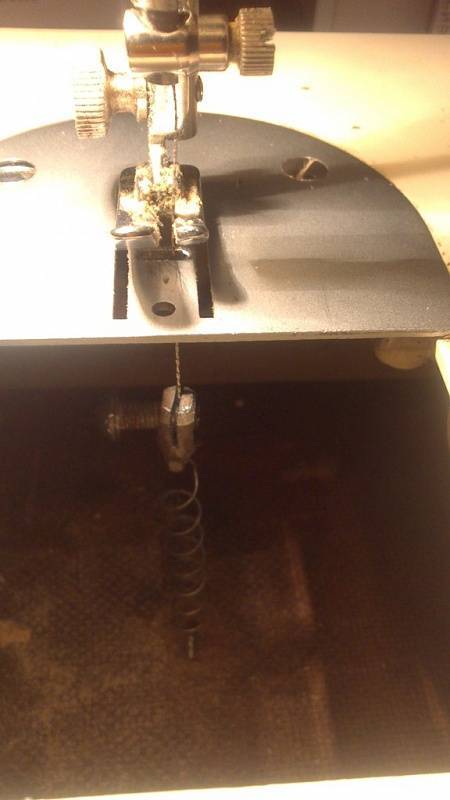

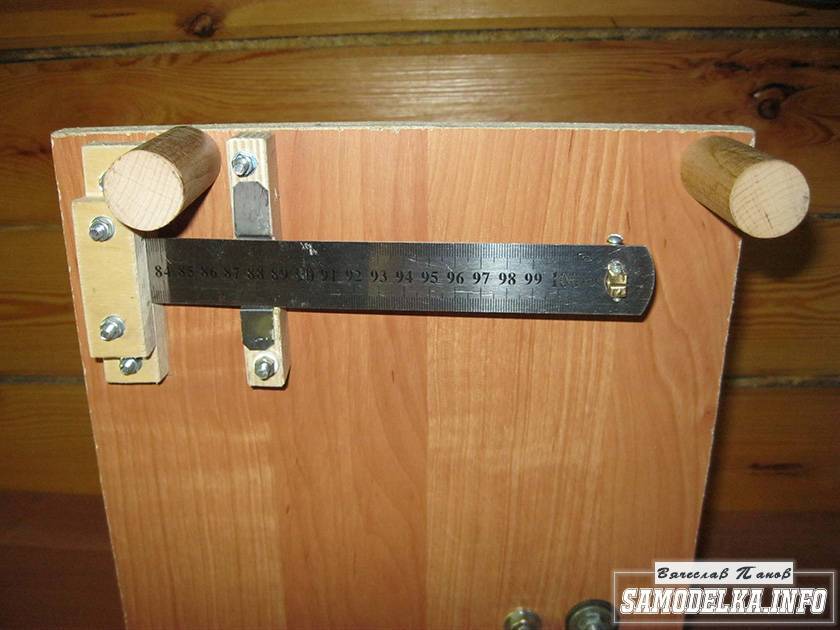

Обзор сетевых роликов рекомендует использование листовых пружин с точкой приложения силы по центру длинной пружины или блока из спиральных пружин с точной фиксацией нижнего края пилки. Длинная листовая пружина значительно увеличивает общие габариты устройства. Блок спиральных пружин сложен для изготовления в домашних условиях. Выбрана схема — короткая пружина закрепленная на одном конце.
Кусок от старого металлического метра прекрасно подошел для этого. Жесткость пружины можно регулировать набором количества (стопкой) пружин и перестановкой фиксатора вдоль пружины. Использование короткой пружины усложняет узел крепления пилки, т. к. свободный конец пружины описывает кривую линию, соответственно и нижний конец пилки тоже будет двигаться не строго вертикально.

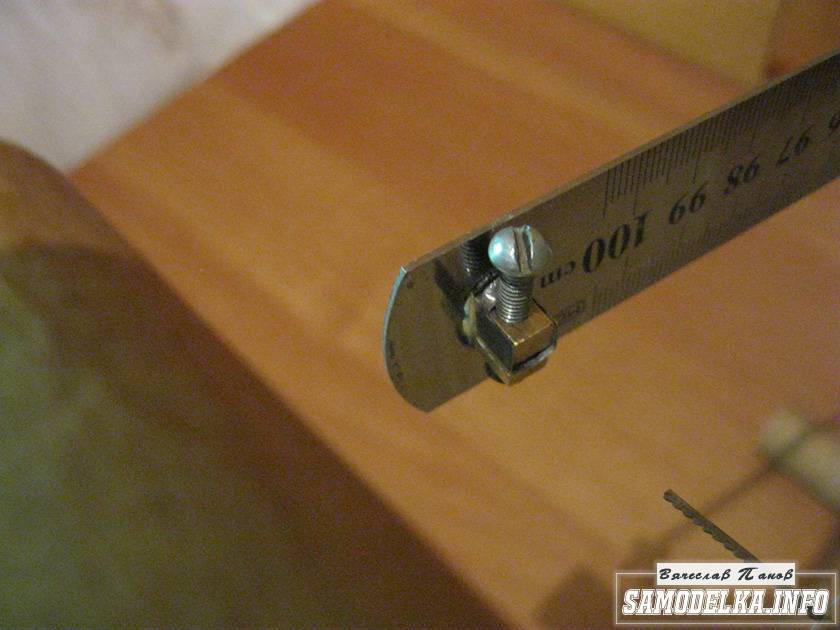

Имеющееся круглое отверстие в пружине расточено надфилем под прямоугольное отверстие по размеру крепежного узла пилки. Получился качающийся по длинной оси пружины узел. Фиксация узла снизу отрезком стержня. Крепление пилки винтом. При смене пилки узел не выпадает т. к. сверху не позволяет винт зажима пилки а снизу ось вращения на небольшой угол.

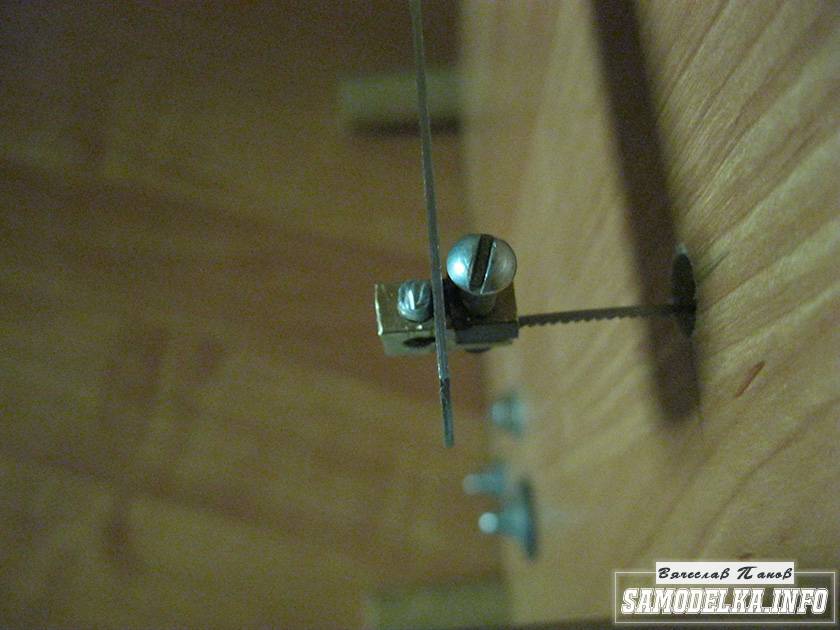

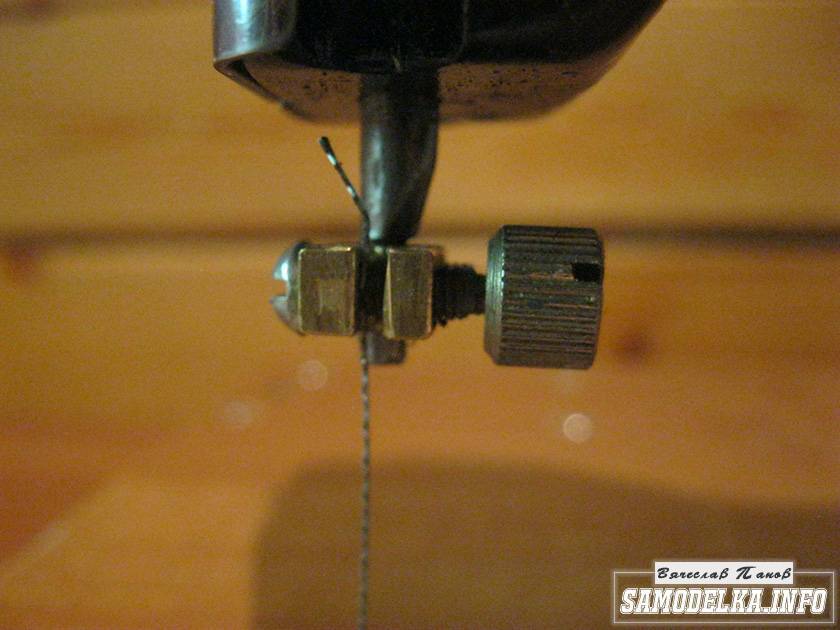

Изготовление узла крепления верхнего конца пилки не представляет трудности и понятно из фото.

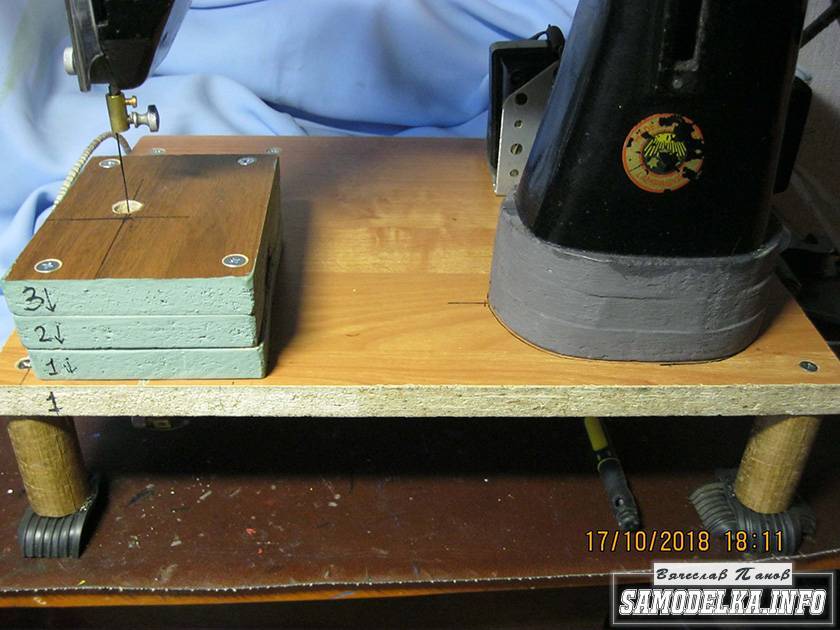

Следующая особенность использования швейных машинок для изготовления лобзика-малый ход рабочего штока — примерно 25 мм. Для справки: рабочая часть покупных пилок примерно 85 мм при общей длине пилок 120 мм. Устранить этот недостаток можно. Для этого корпус машинки устанавливается через прокладку (у меня толщина 45 мм-три пластины мебельного ДСП,) Под рабочим штоком располагается три прокладки по 15 мм. По мере износа рабочей части пилки снимается одна прокладка и так далее.
При использовании самодельных пилок (насечкой пильных зубцов на рояльной проволоке диаметром 1 мм на длине около 30 мм) снимать прокладки не требуется. Так как машинка довольно старая и изношенная т. е. грохочет и для устранения шума на стойках основания закреплены резиновые амортизаторы. Первые работы -материал фанера 3мм хорошего качества.

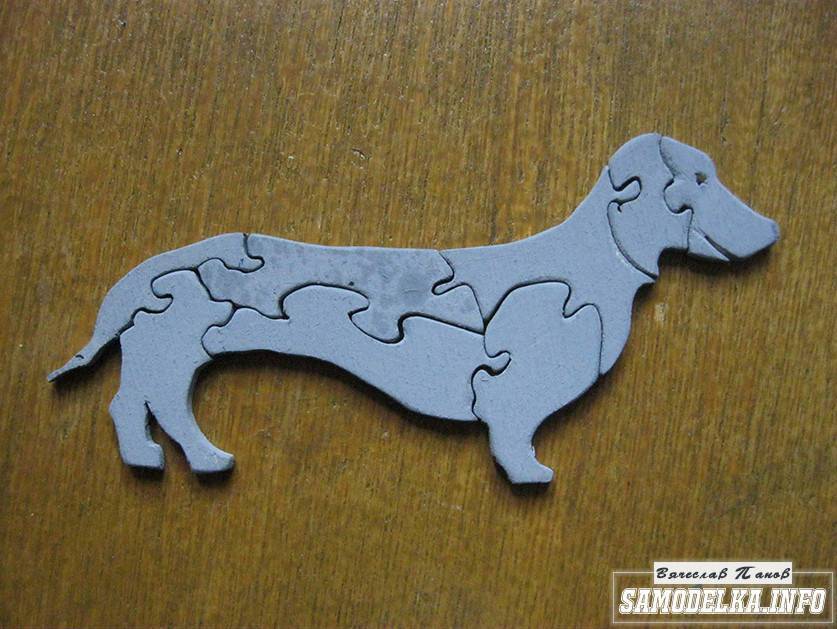

Работы по размеру небольшие. Машинка длина 22 см. Пазлы примерно 8 см.
Автор статьи “Электролобзик из швейной машинки своими руками” Вячеслав Панов
Выбор инструмента
Чтобы выбрать хороший станок, подходящий для решения конкретных задач, необходимо обратить внимание на его мощность. Основная часть моделей комплектуется электроприводом мощностью от 90 до 500 Вт
Для домашнего использования оптимальна мощность 150-200 Вт
Для домашнего использования оптимальна мощность 150-200 Вт.
Важным критерием выбора является наличие двух скоростей работы агрегата. В стандартном варианте – 600 и 1000 об/мин. Это дает возможность подбирать подходящий режим для работы с материалами различной плотности.
Рабочий стол бывает неподвижным и поворотным. Фиксация стола под наклоном позволяет резать материал под заданными углами, отличающимися от 90°. Также встречаются модели, у которых предусмотрена регулировка высоты стола – это позволяет продлить эксплуатационный срок пилки, поскольку можно использовать для работы разные ее участки по всей длине, а не только центральную часть.
Производители оснащают лобзиковые станки различным набором опций, в том числе:
- компрессором для удаления стружки с линии разметки струей воздуха;
- блоком сверления;
- подсветкой рабочей зоны;
- ограждением полотна (не позволят контактировать пальцам с движущейся пилкой);
- прижимным устройством (предотвращает вибрацию листового материала малой толщины).
Шаг 6: Уменьшаем ширину полотна
Полотно меньшей ширины даст вам возможность прорезать тонкие изгибы и облегчит вырезание скругленных углов.
- Выдвиньте пилку до максимума, не забудьте выключить лобзик из сети.
- Отметьте точку, где полотно выходит из корпуса. Ниже этой точки ничего не нужно убирать.
- Снимите пилку с лобзика и на шлифовальном станке сточите полотно до нужной ширины. Во время шлифования обмакивайте пилку в прохладную воду, чтобы она не перегревалась, иначе металл потеряет твердость, и пилка уже ничего не сможет прорезать. Изменение цвета – признак перегрева металла.
- Когда вы получите желаемую ширину полотна, установите пилку обратно в лобзик.
Общая инструкция по сборке
Зачастую мастера собирают свои лобзики из обыкновенной домашней дрели или из компрессора холодильника. Таким образом, ручной лобзик переделывают в электрический инструмент. Некоторые используют двигатель от стиральных машин. Интересным является решение создание лобзикового станка, используя старую швейную машинку.
Изготовление из подручных средств
В качестве двигателя можно использовать имеющийся в наличии любой домашний электроинструмент: шуруповерт или электродрель, в которых есть регулятор скорости вращения шпинделя, прекрасно подойдут. Материалы можно использовать те, что есть под рукой: деревянные бруски, ненужные листы фанеры.
Главная, с точки зрения безопасности, удобства и продуктивности, – это станина. Она изготавливается из фанерного листа толщиной от 15 мм. Деревянные части соединяются шурупами. Для повышенной надежности места соединений можно промазать клеем.
Из деревянных заготовок собирается рычажный узел. Рычаги должны обладать хорошей прочностью. Самое подходящее дерево — это бук или дуб. Можно использовать прямые участки ножек от старых стульев.
Кончики рычагов продольно пропиливаются. В пропилы вставляются крепления пилочки. Креплением является обычная металлическая пластинка с двумя отверстиями. Толщина пластинки – 2-3 мм. Через верхнее отверстие крепление прикручивается к рычагу, а через нижнее зажимается пила лобзика. Для зажима используют барашковые гайки.
Система рычагов закрепляется в станине. Задняя часть рычагов соединяется между собой талрепом. Или, по-другому, винтовой стяжкой. Желательно, чтобы рычаги были параллельны друг другу.
Кривошипно-шатунный узел вырезается из фанеры толщиной до 1 см. С помощью подшипников обозначается ось вращения. Сами подшипники усаживают в отверстия, которые просверливают в стойках.
Затем изготавливается маховик и нижний рычаг. Они соединяются между собой шатуном, который тоже изготавливается из фанеры. После чего собирается рабочий стол и поворотный механизм. Из нетолстой фанеры вырезается поворотная дуга, в которой выпилена прорезь. Стол устанавливается на станину. Конструкция затягивается барашковой гайкой. Приводом может являться электрический шуруповерт.
Примерная схема конструкции:
Переделка из ручного лобзика
Первым делом изготавливают рабочий стол для механизма. Для этих целей подойдет металлический лист или толстая фанера. В рабочем листе высверливают и выпиливают отверстия для режущей ленты и крепежа.
Затем лобзиковый стол размещается на обычном столе. После закрепления можно собрать направляющие рейки. Чтобы снизить вибрацию, достаточно вырезать резиновую прокладку нужного размера и подложить между лобзиковым столом и основной поверхностью.
Приведенная конструкция удобна тем, что легко поддается разборке, и ее можно использовать снова как ручной лобзик.
Поскольку стандартный аппарат имеет пружины, натягивающие пилу, то необходимо коромысло. Один край коромысла крепится к режущему элементу станка, а второй находится под натяжением пружинок. Эти нехитрые действия без проблем превратят обычный электролобзик в станок.
При эксплуатации прибора важно не забыть отключить маятниковый ход перед началом порезки

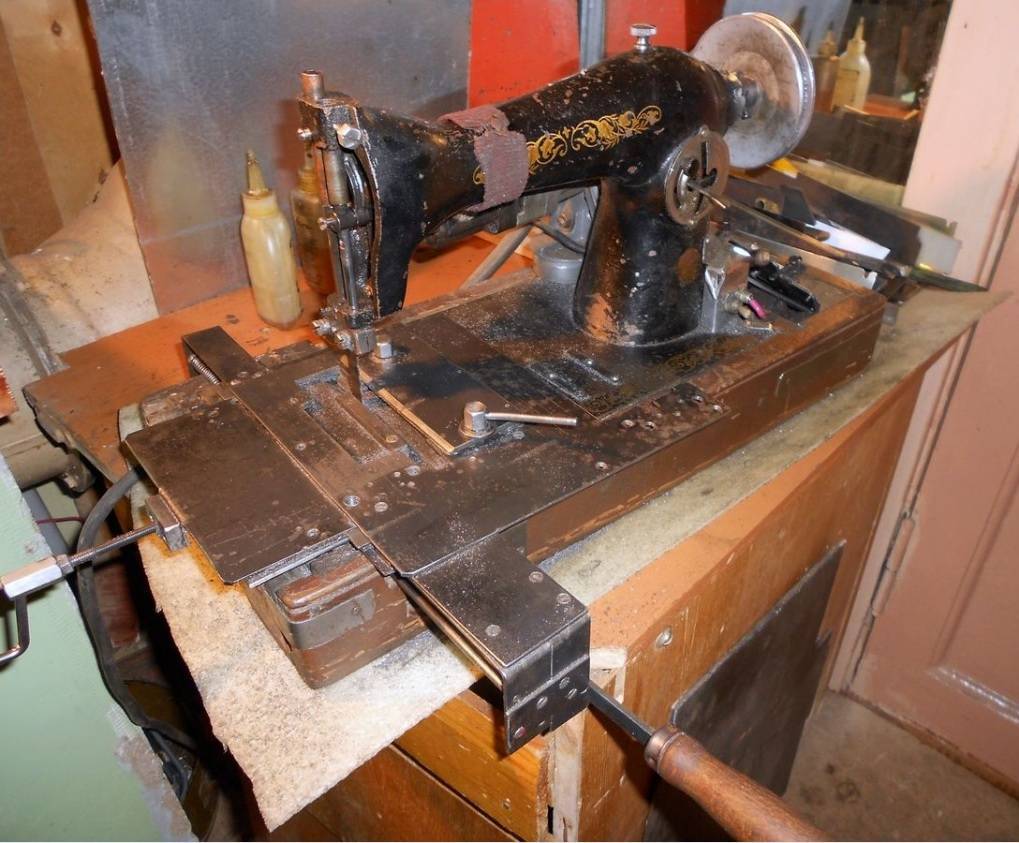

Сборка из швейной машинки
Из швейной машинки тоже можно быстро и легко собрать самодельный лобзиковый станок. Причем в этом аппарате есть интересная особенность — регулятор хода пилочки, поскольку на швейных машинках присутствует переключатель скоростей движения.
Сначала в нижней части машинки надо найти узел плетения нитей. Для этого отвинчивается несколько винтов. Находящийся внутри, шплинт выбивается и вынимается приводной вал, который связан с комплексом плетения нитей. После выполнения этой процедуры откручивается верхняя панель. Паз, по которому ездила игла, немного расширяется, чтобы поместилось полотно пилы. Сами пилочки немного укорачиваются до размера длины иголки. Чтобы зафиксировать саму пилу, можно сделать переходник. Но проще всего сточить верхнюю часть режущего полотна и заострить нижнюю. После чего можно вставлять пилочку на место иглы и приступать к работе.
Следует не забывать при работе с лобзиками любого типа о правилах техники безопасности. Не следует оставлять прибор включенным долго без присмотра.
Если у мастера длинные волосы, то лучше их подобрать или использовать специальную шапочку. Рукава на одежде лучше закатать. Помещение должно быть хорошо проветриваемое. В помещении, где проходят столярные работы, обязательно должна храниться аптечка со средствами оказания скорой помощи при порезах.
Общие сведения
Но в некоторых случаях использовать ручной инструмент для выполнения работ крайне сложно или даже неудобно – будет мешать плохая видимость линии реза, появляется необходимость удерживать заготовку двумя руками и прочее. Но основной проблемой ручного лобзика будет увод пилки в сторону, и это особенно проявляется при резке материалов с большой толщиной, а также малым радиусом кривизны. В таком случае не будет лишним распиловочный станок из лобзика, своими руками который сделать несложно и с этой задачей справится даже начинающий мастер.
Область применения станка и принцип действия
Главными конструкционными элементами можно назвать:
- Раму с натянутой пилкой.
- Кривошипно-щатунный механизм, который будет обеспечивать возвратно-поступательное движение рамы.
- Станина и рабочий стол.
Электрической лобзик способен с успехом заменить кривошипно-шатунный механизм, и приводить в движение раму с пилкой. Есть даже более простые конструкции, в которых электрический лобзик будет попросту прикреплен в перевернутом виде к рабочему столу вниз, а пилочка будет или удерживать свое положение во время работы благодаря собственной упругости, или будет зафиксирована сверху посредством направляющих/подпружиненным кронштейном, который перемещается вместе с ними при работе. Это даст возможность уменьшать потери мощности во время движения на рамку, но потребуется применения удлиненного типа пилок, которые не так уж часто можно встретить в продаже.
Достоинства
Главным преимуществом станка лобзикового типа будет возможность выполнения точного реза, а также никаких уводов пилки в сторону.
Более того, достоинствами лобзиковых станков перед ручными инструментами будет:
- Более эффективный контроль (визуальный) за точностью и направлением реза.
- Возможность применения направляющих элементов.
- Появляется возможность монтажа особых шаблонов, которые дадут возможность получить много одинаковых заготовок.
- Применяется более узкая пилочка, которая дает возможность уменьшать радиус кривизны и выпиливать детали более сложной конфигурации.
Вместе с таким достоинством будет еще одно – исчезнет необходимость организации рабочего места для выпиливания, потому что станок будет расположен соответствующей для этого плоскостью.
Базовая конструкция и чертежи
Чтобы сделать распиловочный станок из лобзика по дереву, потребуется чертеж. Есть готовые платформы, которые дают возможность быстро сделать ручной инструмент полноценным станком. Но они обычно предназначены для электрических лобзиков от определенных производителей, а также не подойдут для всех остальных устройств. Более того, стоимость таких платформ чаще всего намного больше, чем стоимость инструмента.
По этой причине куда проще будет сделать станок своими рукам. Основой для такого станка будет рабочий стол. Опытным путем было установлено, что наибольшую эффективность смогли продемонстрировать столы из листового металла – они прочные, а также обеспечивают прекрасную точность монтажа, не требуется частая замена и уменьшение рабочей длины пилочного полотна. Электрический лобзик прикрепляют к столу через отверстия к опорной плоскости, и при необходимости будет несложно его отсоединить и применять стандартным образом.
Рабочий стол нужно установить на станину. Она бывает сделана из натуральной древесины, ДСП или прочих материалов. Основным требованием будет прочность, простота доступа к электрическому лобзику к удобный для мастера размер, а точнее высота. На торцевой части стола следует установить коромысло, на которое будет прикреплен второй конец распиловочного полотна с устройством натяжения.
Есть два варианта конструкций натяжного устройства:
- Жесткое коромысло и блок пружинного типа на конце с подвижным узлом крепления пилочного полотна.
- Подвижное коромысло, на котором есть пружинка на противолежащем конце и жестким узлом для крепления пилочного материала.
И первый, и второй вариант пользуются популярностью, обладают своими достоинствами и недостатками, а выбор обычно делают в пользу того варианта, который более простой и доступный в техническом плане.
Техника безопасности в работе с лобзиком по дереву
- Не забывайте о защитном костюме, очках и, конечно, респираторе.
- Не перегружайте инструмент, это вызывает падение оборотов.
- Не оставляйте включенный в сеть прибор без присмотра.
- Не кладите лобзик, пока он полностью не остановился.
- Запрещено работать с неисправным инструментом.
- Материал ни в коем случае нельзя держать в руках. Он должен быть надежно закреплен.
Устройство лобзика.
Советы по работе с самодельным лобзиком:
Необходимо тщательно следить за состоянием пилок. Тупые пилки плохо и некачественно выполняют свою работу и дают вредную нагрузку на привод.
Если необходимо выполнить прямые разрезы используют пилки с широким полотном, это дает идеально ровный разрез.
В результате надавливания на инструмент полотно перегреется и неизбежно затупится
Работать нужно плавно и осторожно.
Выполняя резку мягких металлов, протрите полотно машинным маслом.
Работая с древесиной, используйте максимальную скорость.
Следите за инструментом, за его техническим состоянием.
Самодельный электролобзик для полистирола
Сборка достаточно удобного и надежного устройства для распила тонких деревянных заготовок и полистирола. Данный способ практически аналогичен предыдущему, но имеет более функциональную конструкцию. Составлять подробное описание, как сделать данный электрический лобзик своими руками, нет необходимости, так как конструкция устройства схожа с предыдущей сборкой. Мы же приведем полный список необходимых материалов и инструментов для изготовления.
- Фанера 200x200x5 мм
- Деревянный брусок — 120x50x50
- Шпатель или лист металла, толщиной 1 мм
- Металлическая клемма для соединения проводов
- Металлический стержень (спица)
- Полотно для ножовки
- Электромотор (DC) на 12 вольт
- Отрезок тонкого, гибкого пластика
- Крепежный металлический уголок
- Отрезок ПВХ-трубы в качестве ручки
- Кнопка замыкания контактов
- Блок питания на 12 вольт со штекером DC
- Разъем питания DC
- Саморезы, болты и гайки
Приведенный выше перечень материалов является лишь субъективным выбором автора инструкции и не претендует на абсолютную точность. Когда делаешь что-либо своими руками, необходимо импровизировать и придумывать нестандартные применения различным деталям. Если у Вас в наличии нет какого-либо элемента, возможно с его функцией сможет справиться другой.По инструментам:
- Надфиль (напильник)
- Ножницы по металлу
- Пассатижи
- Дрель или шуруповерт с набором сверл
- Корончатое сверло по дереву с диаметром 44 мм
- Пила
- Паяльник
- Термопистолет
Чтобы более четко понять процесс сборки всех вышеперечисленных элементов, посмотрите подробное видео “как сделать электролобзик своими” руками. Большинство вопросов, связанных с конструкцией устройства, отпадут сами собой.
Так же, есть ещё один вариант изготовления самодельного электролобзика. Принцип работы данного изделия, схож с двумя предыдущими, в конструкции есть некоторые нюансы. Надеемся, что следующий видеоролик будет полезен и даст Вам свежие идеи для создания своего инструмента. статья из рубрики Рейтинг
Электроинструменты Инструменты своими руками Столярные инструменты (по дереву)
Сохраните эту страницу в своей соц. сети и вернитесь к ней в любое время.
ДОБАВИТЬ КОММЕНТАРИЙ
Достоинства и недостатки – продолжаем модифицировать!
Но такой агрегат наследует не только достоинства инструмента, но и его недостатки, в частности – слишком широкую для филигранных работ пилочку, которая существенно ограничивает кривизну линий. Если же в этом есть необходимость, найдется и выход из положения. Пока что наш станок отличается от классического лобзикового агрегата отсутствием пружин, которые бы обеспечили достаточное натяжение пилочки. Но соорудить простое коромысло, которое с одной стороны будет под натяжением пружин, а с другой закреплено на пилочке, достаточно легко.
Есть и другой вариант – зажать пилочку между двумя направляющими валиками, однако первый вариант все же надежней. Не забудьте отключить маятниковый ход на электролобзике, прежде чем начать использование самодельного станка. Существует еще одна конструкция – если ваш инструмент достаточно мощный, то он может послужить только лишь приводом в конструкции из двух коромысел, между которыми натянута пилочка. Движение передается посредством закрепленной на нижнем коромысле пилочки.
Подготовка швейной машинки к кардинальным изменениям
Первое, что было необходимо сделать, это удалить лишние детали. Поэтому, положив старую швейную машинку на бок, я принялся откручивать всё, что будет не нужно будущему электрическому лобзику. Это значит, что снизу вообще ничего не должно было остаться. По сути, от машинки требовался лишь корпус и механизм привода иглы. Задача была в том, чтобы максимально облегчить конструкцию. Ведь, несмотря на то, что школьная парта, которую планировалось использовать как стол для лобзика, и была усилена, нагрузки на ножки даже без лишних деталей будет хватать. Им, кроме столешницы, придётся удерживать электродвигатель.

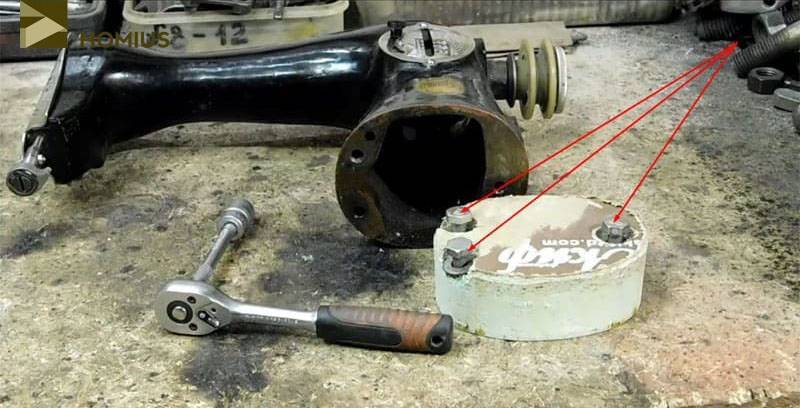

Откручиваем винты и убираем в сторону ненужные детали механизма швейной машинки
Разгребая скопившийся хлам, я внезапно осознал, что даже рутинная работа по разборке интереснее, чем уборка. Когда все детали были извлечены, моя «коллекция» хлама, который неизвестно когда пригодится (и пригодится ли?), основательно пополнилась. Зная свою страсть к разным самоделкам, я уже понял, что демонтированные из швейной машинки детали на свалку не пойдут, а расположатся на полке в ожидании своего часа.
Машинка разобрана, «ненужные» детали в нижнем правом углу
Статья по теме:
Переделка места крепления иглы под пилку

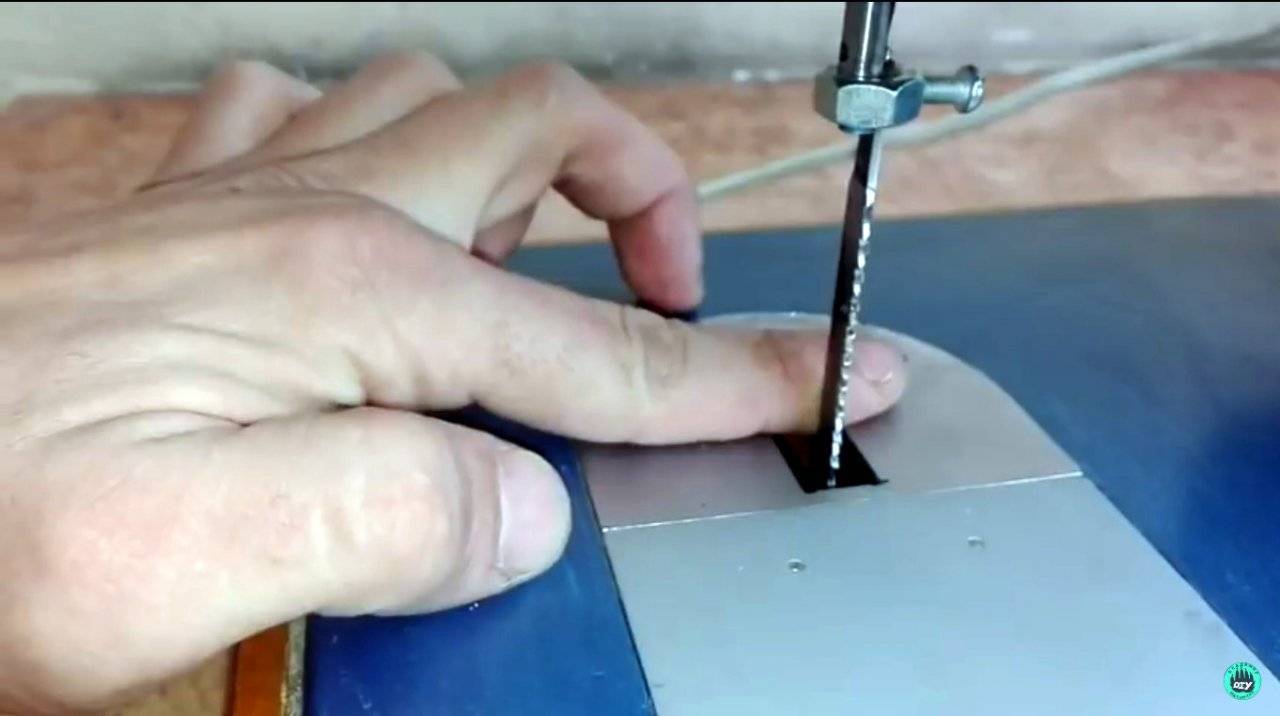

В рабочем штоке машинки имеется отверстие с резьбой, позволяющее прикрепить механизм фиксации пилки. Существует несколько вариантов подобных самодельных устройств, но наиболее прочным и надежным можно назвать трубку, надетую на шток и зафиксированную на нем болтиком. Для этого в верхней части трубки делается отверстие для болта, который вкручивается в отверстие, имеющееся на штоке. В нижней части трубки делается еще одно отверстие, в котором нарезается резьба М3 или М4.
Пилка вставляется в трубку и надежно фиксируется винтом. Этот способ крепления проще всего, но и он некоторым пользователям кажется ненадежным. Поэтому есть еще один вариант — вместо трубки берут пруток диаметром 10-12 мм, сверлят с одного торца отверстие под шток и поперечное отверстие для фиксации пилкодержателя на штоке. Для установки пилки делают прорезь в продольном направлении, В которую вставляют пилку. Фиксируют ее с помощью болтика, который завинчивают в подготовленное отверстие с резьбой.
Изготовление лобзикового станка из швейной машинки — несложный и непродолжительный процесс. Результатом его станет появление удобного и компактного приспособления, позволяющего точно и аккуратно вырезать сложные криволинейные фигуры. Для увеличения срока службы пилки можно использовать дополнительные куски ДСП, которые укладывают на рабочий стол, и, по мере снижения качества заточки, убирают. Участок, которым полотно пилит заготовку, изменяется, в ход снова идут острые зубья. Такую процедуру можно проделывать несколько раз.
Продолжение модернизации швейной машинки
После того, как со штоком все работы завершены, металлическая крышка прикручивается на место. Можно перейти к другой стороне машинки. Здесь был использован шкив от стиральной машинки, диаметром 20 мм, неизвестно откуда взявшийся среди хлама в гараже. Однако найти такую деталь для того, кто решит повторить мою переделку, труда не составит. Очень многие избавляются от старых стиральных машин. В крайнем случае, существуют социальные сети, в которых люди будут рады избавиться от неисправной техники при условии самовывоза даже бесплатно.

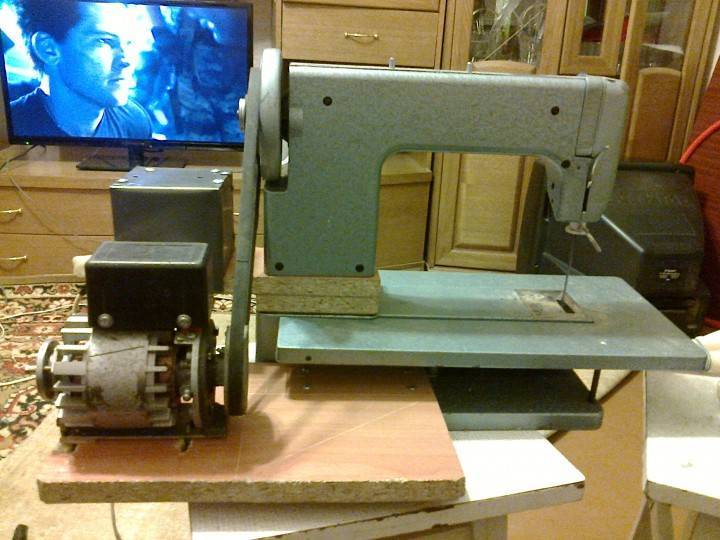

Пластиковый шкив был установлен на место металлического колеса, которое швея вращала рукой во время работы. Входит шкив на место очень плотно, после чего приворачивается родным болтом с очень широкой шляпкой.
Чтобы вставить шкив, придётся немного подстучать его молотком
Проставка под машинку: из чего и как её сделать
Теперь было нужно сделать так, чтобы машинка стояла выше – ведь родной шток был удлинён. Для этого я использовал кусок столешницы из ДСП. Он был вырезан по форме основания. Отверстия были отмечены при помощи обычной краски и просверлены.
Проставка готова, остаётся прикрутить её на место
Прикрутив проставку к основанию швейной машины, я решил добавить немного эстетики, поэтому она была окрашена в чёрный цвет, в тон бывшему рабочему инструменту портного. Получилось довольно неплохо. Пока краска высыхала, можно было заняться станиной для нашего стационарного электрического лобзика.
Проставка была окрашена в чёрный цвет, чтобы получившийся агрегат смотрелся эстетичнее
