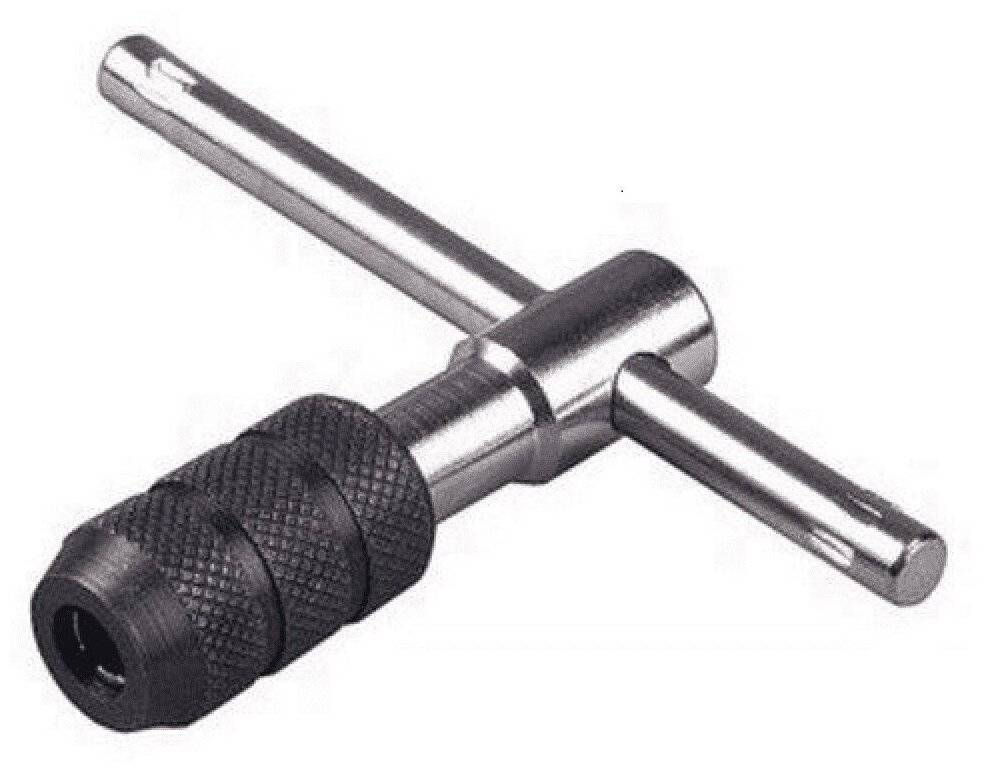

Т-образный держатель метчиков (и не только) с трещоткой

Всем привет. Последнее время часто появляется необходимость нарезать резьбу в чём либо. Всегда это делал шуруповертом. Но вчера понадобилось нарезать резьбу в металле толщиной 5 мм. Шуруповертом не пойдёт, метчик закусит и сломает. Воротка у меня нет.

Пошел в ближайший строй маг, посмотрел там воротки, цены кусаются))). Вспомнил, что на работе как-то работал самодельным воротком из трубки и 2-х гаек. Решил сделать что-то подобное. В том же строй магазине купил длинную гайку М12 и 2 болта М12*70.

В гайке сделал 3 отверстия Ф5 мм для метчика М5, Ф6 мм для метчиков М6 и М8. И Ф7 мм для метчиков М10.

Болты обтачивал на болгарке, зажав их в дрель, токарного станка у меня нет, и я согласен, что работа не ювелирная.

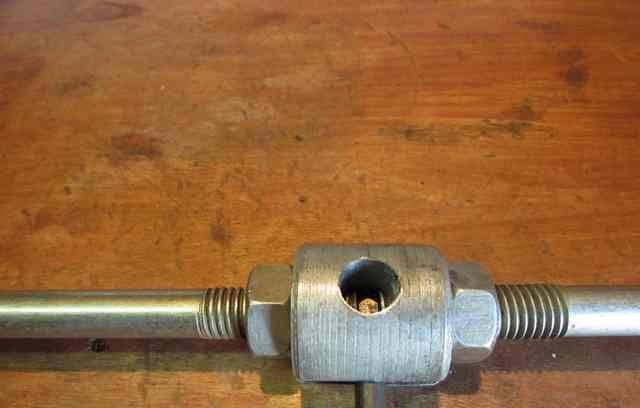

Данный вороток прошел испытания, и мне он нравиться

Спасибо за внимание, может кому пригодиться

Автор; Игорь Сивушенко г.Шымкент, Казахстан

Как своими руками сделать простой вороток для метчиков

Рассматриваемый самодельный держатель метчиков прост в изготовлении, и материалы для него найти легко. Если подходящих метизов не окажется в гараже, их можно купить за незначительную сумму. Процесс изготовления своими руками займет примерно полчаса, а результатом будет добротный вороток для метчиков.

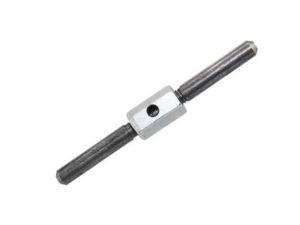

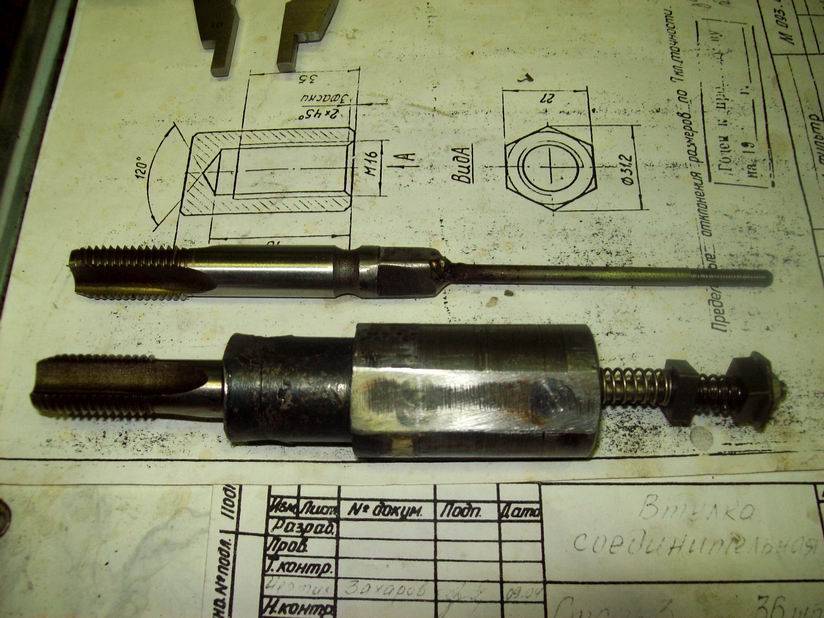

Самодельный метчикодержатель — фото.

Что вам потребуется

Основой для самодельного приспособления послужит длинная гайка-муфта, а в качестве рукояток понадобятся болты или шпильки.

Вороток изготавливается под несколько типовых размеров метчиков, при этом хвостовик наиболее крупного не должен превышать диаметр используемых болтов.

Здесь важно соблюдать пропорциональность: не стоит подбирать крупную гайку для самых мелких метчиков, лучше сделать два держателя – большой и малый. Гайка-муфта и 2 болта для воротка. Гайка-муфта и 2 болта для воротка

Гайка-муфта и 2 болта для воротка.

Размер метчика	Диаметр хвостовика, мм
М3, М4	4
М5	5
М6	6,3
М8	8
М10, М12	10
М14	11,2
М16	12,5
М18	14

Список необходимого инструмента:

Дрель.
Сверла по металлу.
Молоток.
Кернер.
Штангенциркуль.
Напильник.
Тиски.

Инструмент для изготовления самодельного воротка.

Как правильно определить диаметр отверстия?

Перед тем как нарезать резьбу, изготавливают отверстие, диаметр которого определяют по стандартизированным таблицам. Если подготовить отверстие, сечение которого меньше рекомендованной величины, инструмент выйдет из строя, если больше – результат будет некачественным.

Таблица соответствия метрических резьб и диаметров отверстий для них

Обозначение резьбы	Диаметр, мм	Обозначение резьбы	Диаметр, мм	Обозначение резьбы	Диаметр, мм
М 2	1,6	М 8	6,7	М 22	19,4
М 2.2	1,75	М 9	7,7	М 24	20,9
М 2.5	2,05	М 10	8,5	М 27	23,9
М 3	2,5	М 11	9,5	М 30	26,4
М 3.5	2,9	М 12	10,2	М 33	29,4
М 4	3,3	М 14	12,0	31,9
М 5	4,2	М 16	14,0	М 39
М 6	5,0	М 18	15,4	М 42	37,4
М 7	6,0	М 20	17,4	М 45	40,4

Читать также: Маска сварщика хамелеон описание

Таблица соответствия дюймовых резьб и диаметров отверстий для них

Размер резьбы, дюймы	Диаметр, мм	Размер резьбы, дюймы	Диаметр, мм
1/8	8,8	7/8	28,1
1/4	11,7	1	30,5
3/8	15,2	1 1/8	35,2
1/2	18,9	1 1/4	39,2
5/8	20,7	1 3/8	41,6
3/4	24,3	45,2

Как сделать вороток своими руками

Определившись с типоразмерами метчиков, замерьте штангенциркулем их хвостовики.

Подберите три подходящих сверла (или четыре, как захотите).

Разметьте на длинной гайке центры сверления и сделайте кернером углубления. Зажав заготовку в тисках, выполните сначала все отверстия сверлом наименьшего диаметра.

Затем расширьте соответствующие отверстия до требуемого размера.

Прогоните внутреннюю резьбу подходящим метчиком, используя для вращения гаечный ключ, если у вас нет другого воротка.

Заготовка для воротка.

Закрутите болты с обеих сторон – самодельный держатель готов.

Нижнее колено штанги

Идем в ближайший Леруа Мерлен и за 100 рублей покупаем алюминиевую трубу прямоугольного сечения 10*20 мм. Обмазываем ее любой консистенткой (солидолом или чем-то похожим), обматываем пищевой пленкой и болванка готова.

Далее надо прикинуть, какого размера нужно вырезать полотно из стеклохолста. Для нижнего колена штанги металлоискателя достаточно сделать стенки толщиной 2 мм. Опытным путем было установлено, что толщина одного листа стеклохолста – 0.15 мм.

Несложные математические подсчеты показывают, что надо взять лист длиной 88 см. Ну а ширина листа равна длине нашего будущего колена, т.е. 62 см.

Отрезаем нужный лист и мотаем его на нашу болванку, равномерно промазывая эпоксидным клеем.

Чтобы заранее узнать, сколько понадобится клея, нужно расчитать объем, который он должен будет заполнить:

V = (2.2см * 1.2см – 2.0см * 1.0см) * 62см = 39.68 мл

Если у вас тоже стеклохолст, ~~то я вам сочувствую~~ то смолы готовьте на весь рассчитанный объем. А если у вас нормальная стеклоткань, то клея можно взять меньше процентов на 30.

Кстати, эпоксидку лучше готовить с некоторым запасом (10%) – пусть лучше лишняя смола выдавится, чем ее чуть-чуть не хватит.

Несмотря на то, что после изготовления штанги я буду красить ее в черный цвет, клей я тоже решил немного подкрасить. Чтобы материал, из которого сделана штанга, был прокрашен во всю свою толщину. Для этого я заюзал первое, что подвернулось мне на глаза – черную эмаль ПФ-115.

Вообще, не рекомендую окрашивать эпоксидную смолу таким образом. Во-первых, она потом долго воняет, а после застывания, поверхность изделия становится как бы слегка маслянистой. Если потом потребуется что-то наклеить/подклеить, то смола уже не так хорошо прилипает. Поэтому лучше применять какой-нибудь пигментный краситель, например, тот же анилиновый черный (которым тряпки красят в текстильной промышленности).

Когда будете мотать полотно стеклоткани (стеклохолста) на оправку, вам обязательно покажется, что клея не хватает. Так вот, не верьте этому, это иллюзия. На самом деле, когда вы сожмете намотанную стеклоткань до расчетной толщины стенок, смола заполнит весь отведенный для нее объем и пропитает всю стеклоткань полностью, вытеснив воздух. Простая арифметика!

Косяк может произойти только в том случае, если вы не дожмете стенки до нужной толщины, тогда клея действительно может не хватить (вот почему я рекомендовал готовить смолу с некоторым запасом). К слову сказать, у меня такое один раз было. Я пожадничал клея и в итоге он не смог пропитать весь стеклохолст, остались белые заплешины:

Материал в этих местах легко продавливается и хрустит, как вафелька.

Чтобы наружные грани нашей будущей трубы получились ровными и гладкими, надо ее сверху обложить ровными дощечками и как следует прижать. Дощечки надо предварительно обклеить скотчем, иначе они намертво приклеятся. Думаю, наиболее подходящий материал для этих целей – это ДСП (полки и дверцы от старых шкафов, которые постоянно везде валяются без дела).

Для себя я соорудил монструозную конструкцию из досок и шпилек с барашками.

Кстати, на предыдущем фото как раз видно, что стеклохолст совершенно не пропитан смолой. И вроде бы клея совсем мало. Но, как я уже говорил выше, это не так. После того, как мы как следует закрутим гайки, все будет норм. Даже излишки смолы появятся.

Ждем, когда смола отвердеет и извлекаем полученную заготовку на свет божий. Удаляем облой и лишние наплывы.
