Мини токарный станок по дереву

Виды деревообрабатывающих станков

На сегодняшний день можно выделить три основных разновидности токарных агрегатов для обработки деревянных заготовок, в зависимости от их назначения:

• промышленные (для крупных предприятий);
• полупрофессиональные (для маленьких предприятий);
• настольные (для бытового использования).

Для организации небольшого производства подойдут полупрофессиональные станки, отличающиеся высокой производительностью и не большими размерами

Устройства первого типа отличаются высокой производительностью, поэтому их используют для массового производства различных изделий. С функциональной точки зрения, им нет равных, так как они способны выполнять большой объем работы разного рода за минимальное время. Масса таких устройств не менее 200 кг, а минимальный показатель мощности составляет 1 кВт.

Полупрофессиональные станки, используемые для маленьких производств, отличаются меньшими габаритами и, соответственно, массой. Их вес колеблется в пределах от 40 до 90 кг, а функциональность значительно меньше, чем у промышленных устройств, но ее вполне хватает для обеспечения нужд небольшой мастерской. Показатель мощности таких агрегатов варьирует от 0,5 до 1 кВт.

Настольные устройства применяются исключительно в бытовых целях. Как правило, такой прибор устанавливается на верстак или любую другую рабочую поверхность и используется для обработки единичных деталей из дерева. Масса токарного мини-станка по дереву не превышает 20-40 кг, а показатель мощности всегда ниже 0,5 кВт.

При выборе модели токарного станка стоит понимать какие задачи нужно будет реализовать

Сегодня можно встретить множество разновидностей токарных устройств, для обработки дерева, которые используются в домашних условиях. Они отличаются по своему функционалу, а также ряду других характеристик. Рассмотрим наиболее востребованные устройства, использующиеся домашними мастерами для обработки заготовок из древесины:

• фрезерные;
• винтовые;
• копировально-фрезерные;
• рейсмусовые;
• устройства с ЧПУ.

Токарно-фрезерные станки по дереву используются, как правило, для расточки пазов. Винтовые агрегаты применяются для нанесения на заготовку резьбы и получения деталей под конус. Аппараты, оснащенные копиром, позволяют получать изделия необычных форм и выполнять работу гораздо быстрее и точнее.

В копировальных машинах используются специальные трафареты. Рейсмусовые станки позволяют обстругать доску. Токарные станки по дереву с ЧПУ представляют собой автоматические агрегаты, функционирующие по заданной программе.

На рынке представлено несколько разновидностей станков для деревообработки, отличающиеся по своему функционалу и характеристикам

Это интересно: Садовый измельчитель для травы и веток — помощник для ухода за участком

Основные узлы устройства

От суппорта зависит итоговое качество обработанной детали. Силы, время и все остальные ресурсы, вложенные в процесс, могут пойти насмарку без хорошо налаженного суппорта. Это часть расположена на специальных «салазках», двигающихся вдоль станины по направляющим векторам.

Движение суппорта может происходит в следующих направлениях:

• Продольное движение, при котором рабочий элемент устройства движется вдоль соединяемой детали. Такое направление производится при вытачивании круговой резьбы или для удаления поверхностного слоя краски или еще чего-нибудь с обрабатываемой заготовки.
• Поперечное движение суппорта производится перпендикулярно по отношению к оси детали. С помощью такого движения производятся отверстия и углубления.
• Наклонное движение может проводится под различными углами наклона, его используют для производства поверхностных углублений различной конфигурации.

Следует помнить, что суппорт, как самая работающая и подвижная часть аппарата, является самой изнашиваемой.

Элементы токарного станка.

Быстрый износ объясняется действием постоянной и серьезной вибрации, которое выливается в расшатывание креплений и последующим люфтам, что всегда сказывается на качестве токарной работы в том или ином виде. Такой беды можно избежать, для этого нужна постоянная подстройка и регулировка суппорта.

Регулировать суппорт можно разными способами. Если регулируется люфт, то его устраняют с помощью винта. Зазоры можно ликвидировать с помощью специальных вставок между кареткой и направляющими.

Зазоры появляются при износе винта, который контролирует продольное и поперечное движения в плоскостях. Сальники также могут изнашиваться. В этом случае их промывают и смазывают до полной пропитки машинным маслом. Иногда их нужно просто заменить на новые.

Виды токарных станков

Многие токари были еще и искусными резчиками по дереву. Ремесло токаря считалось почетным. Это отразилось и в современном русском языке: фамилия «Токарев» до сих пор является одной из самых распространенных фамилий славянского происхождения наравне с такими «профессиональными» фамилиями, как Кузнецов, Бортник (пчеловод), Золотарев (золотых дел мастер).

Профессия токаря до сих пор является одной из самых востребованных. Для того чтобы освоить современные технологии древнего ремесла, можно приобрести токарный станок или изготовить его самостоятельно.

Станки бывают нескольких видов:

• Стационарные станки больших размеров, которые стоят в заводских цехах, на заводах деревообрабатывающей промышленности. Для того чтобы работать на таком станке, требуется как минимум среднее специальное образование по специальности «токарь»;
• Стационарные станки промышленного производства, которые можно использовать в домашних условиях, не имея специального образования. Как правило, такие станки устанавливают в гараже, подвальном помещении, сарае или в мастерской частного дома;
• Самодельные устройства. Они могут быть разных габаритов, в зависимости от того, чем именно занимается токарь;
• Мини-станки промышленного производства. Это, пожалуй, идеальный вариант для начинающего токаря или для первокурсника профессионально-технического училища, который хочет «наработать» практику. Мини-станки могут иметь как ручное, так и автоматическое управление. Начинающим мастерам, а также тем, кто точит однотипные детали, рекомендуется приобретать автоматический вариант. А опытным токарям, которые творчески подходят к своему ремеслу и вытачивают детали самой разной формы и различных размеров, больше подойдет вариант с ручным управлением. Работать на ручном станке гораздо сложнее, но и интереснее, чем на автоматическом.

«Наверное, многие мальчики через это прошли»

30-летний Евгений Артюкин родился в посёлке Рудничный Верхнекамского района. Сам он называет себя простым деревенским парнем, который всегда любил что-то мастерить. Когда Евгению было 14 лет, он пошёл в кружок резьбы по дереву. В школьные годы этому мастерству мальчика обучал известный в области художник Сергей Наймушин. Кстати, его работы до сих пор появляются на региональных выставках и отмечаются различными премиями в столице.

Однако, как бывает со многими детьми, увлечение деревом у Евгения резко сменилось интересом к технике. После школы молодой человек поступил в лесопромышленный колледж, а затем — в сельскохозяйственную академию на инженера-механика. Но признаётся, что быстро охладел к профессии.

Долгое время мужчина работал в разных сферах. Был и продавцом, и торговым представителем, пытался организовать свой бизнес. В начале 2017 года Евгений открыл магазин по типу секонд-хэнда, но не срослось. Про то, чем сейчас удаётся заработать на жизнь, мужчина скромно отвечает: «Немного играю в политику, сдаю в аренду недвижимость, изготавливаю на заказ фоторамки, люблю заниматься садоводчеством».

Четыре года назад Евгений Артюкин купил старенький дом в деревне Зониха недалеко от Кирова. Тогда и решил, что навыки, приобретенные ещё в школе, — резьба по дереву и плотничество — пригодятся ему для того, чтобы сделать своё жилище просторнее и удобнее. Стал покупать разные инструменты, которые бы помогали в строительстве, и со временем в гараже рядом с домом появилась полноценная мастерская.

Потом Евгений вместе с женой начали изготавливать деревянные фоторамки, хэштеги и объёмные буквы для декора. Он выпиливал, она раскрашивала. Сначала изделия расходились среди близких друзей, а потом супруги решили делать их на продажу в интернете.

В своей мастерской Евгений работал над другими предметами для обустройства дома: торцовыми разделочными досками. Со временем к мужчине начали обращаться друзья с просьбами помочь преобразить старую вещицу или сделать какую-то уникальную. Под наставничеством Евгения Артюкина они быстро научились работать на токарном станке по дереву и делать элементарные детали — скалки и дверные ручки. Приходят в мастерскую и починить старую, но очень любимую мебель.

Это интересно: Станок для гибки арматуры — назначение, описание, виды

Выбираем станок

Отнеситесь к подбору токарного станка внимательно, иначе использовать его будет сложно или не получится вообще. Сначала задумайтесь о том, для чего он вам нужен и что именно вы на нём будете делать.

1. Нужно ли вам выполнять только те работы, которые считаются стандартными для таких устройств (нарезание резьбы, сверление, токарные работы), или же ваши запросы выходят за их границы? Если вы хотите, скажем, обтачивать детали, шлифовать их, точить инструменты, то вам могут понадобиться дополнительные инструменты.
2. С деталями каких размеров вы будете работать, и каков диаметр их обточек? От этих величин зависит расстояние до суппорта. В основном для бытовых работ вам хватит 30−40 мм.
3. Насколько точные операции вам нужно производить?
4. Каковы ориентировочные масштабы работы и частота эксплуатации?

Прикинув в голове все эти параметры, вы сможете выбрать нужную именно вам модель.

При подборе нужно обратить внимание на некоторые характеристики аппарата:

Куда устанавливается станок, и каков его вес. Есть мнение, что чем он тяжелее, тем точнее будет результат выполняемых работ, но это не так — эти две вещи никак не связаны

А вот на то, куда именно вы его поставите и как часто собираетесь транспортировать, стоит обратить внимание. Не приобретайте самый тяжёлый станок, если будете постоянно перевозить его с места на место, лучше отдайте предпочтение более лёгкой модели — до 45 килограммов весом.
Каково рабочее напряжение выбранной модели

В домах, как правило, проведена однофазная сеть в 220 В, и именно она подходит для большинства миниатюрных токарных станков по металлу. Настольный станок, тем не менее, может потребовать и трёхфазной сети 380 В, и тогда придётся менять проводку.
Какой мощности хватит для выполнения ваших задач. Обычно она бывает не более 400 Вт, чего достаточно для большинства бытовых целей. Она зависит от того, какие материалы вы будете обрабатывать.
С какой скоростью должен вращаться вал со шпинделем и можно ли её регулировать. Чем быстрее вращение, тем более оперативно можно выполнить любые работы, но для разных материалов (скажем, металла и дерева) потребуется регулировка этой настройки.
Наличие реверса шпинделя. Если его нет, то придётся менять положение ремня каждый раз, когда потребуется вращать деталь в другую сторону, что не всегда удобно.
Цена деления на шкале лимба подачи. Чем меньше одно деление, тем точнее можно будет скорректировать движение резца.
Какое расстояние разделяет заднюю и переднюю бабку. Этот параметр определяет, детали какой длины вы сможете обрабатывать.
Каков диаметр пиноли. С его возрастанием уменьшается вибрация детали во время работы.

Варианты размещения: квартира, гараж, частный дом

Главной отличительной особенностью домашнего бизнеса является применение собственных жилых и нежилых помещений для ведения деятельности. Мини-производство в домашних условиях становится все более популярным. Для размещения компактного оборудования небольшой мощности используются совсем небольшие территории.

Идеи для бизнеса на дому интересуют, главным образом, тех, кто хочет начать с нуля или с минимумом финансовых затрат. Неоспоримым преимуществом является то, что можно начать свое дело без вложений на приобретение, строительство или наем помещений. К недостаткам можно отнести то, что невозможно заниматься отдельными видами деятельности (к примеру, открыть магазин на 5-м этаже), ограничение деятельности в связи с недостаточной площадью помещения, соседский фактор (шум, запахи и т. д.).

Станки для бизнеса в домашних условиях отлично подходит для предпринимателей, предлагающих услуги, для которых не нужен офис или помещение для обслуживания клиентов (торговля на выезд), удаленная работа, мини-производство, для которого может прекрасно подойти частный дом, квартира, дачный участок, мастерская, гараж.

Процесс работы при креплении между двумя центрами

Одним из наиболее популярных способов работы на токарном станке является вытачивание детали, закрепленной между передней и задней бабкой. Подобным методом можно изготавливать различные изделия, в том числе достаточно большого размера. Помимо универсальности, этот способ отличается безопасностью, его рекомендуют для обучения работе на токарном станке по дереву начинающих токарей.

Обтачивание до цилиндрической формы

Используя полукруглый резец с ровной режущей кромкой, выполняют выравнивание детали. Начиная с одного конца заготовки, без сильного нажима, медленно и аккуратно снимают избыточный материал. Не надо гнаться за скоростью, эта работа не терпит суеты. В результате с поверхности должны исчезнуть все плоскости, а заготовка должна обрести форму правильного цилиндра требуемого диаметра.

Выравнивание плоским резцом

После того как болванке придана форма правильного цилиндра, токарный станок отключают. Поскольку в процессе работы было снято некоторое количество материала, заготовка стала тоньше, следовательно, нужно пододвинуть подручник ближе.

Дальнейшее выравнивание выполняют с помощью косого плоского резца. Это простой и эффективный прием. Полотно резца упирается на подручник, его поддерживают одной рукой, второй держат за ручку, немного приподымая инструмент для противодействия вращению заготовки.

Время от времени станок отключают, с помощью штангенциркуля контролируют диаметр детали.

Использование отрезного резца

Данный тип резцов применяют в случае необходимости отрезать заготовку из дерева определенной длины. Он оставляет идеально ровный срез, практически не требующий последующей шлифовки.

Чтобы срез получился точным, рекомендуется предварительно поставить пометку на детали. Для этого подойдет обычный карандаш. Удерживая резец перпендикулярно заготовке, с легким нажимом его вдавливают в древесину. Срез делают не на полную глубину, оставляют тонкую шейку, которую впоследствии срезают ножом или пилой.

Выполнение декоративных элементов

Основные декоративные элементы, которые изготавливают на токарном станке, – это валик и желобок. Чаще всего между ними оставляют цилиндрический поясок. Комбинируя эти три несложные детали, можно вытачивать самые разные изделия из дерева: от карнизов до элементов мебели.

Работать будет проще, если выполнить предварительную разметку. Для этого достаточно линейки и простого карандаша. Пометки делают при выключенном станке, а когда заготовка начнет вращаться, их наводят с помощью того же карандаша. Достаточно поднести грифель к вращающейся поверхности, линия получится отчетливой и контрастной.

Работу начинают с того, что резцом проделывают канавку чуть в стороне от намеченной линии. Глубина канавки примерно 3 мм. Наклоняя режущую часть в одну сторону и в другую, расширяют канавку.

Остается придать валику правильную форму, для этого резец устанавливают точно посредине канавки и медленно проворачивают ручку, позволяя режущей кромке снимать лишнюю древесину. Точно так же делают другую сторону валика.

Создавать желобки удобно с помощью полукруглого резца. Медленно передвигая его по заготовке между пометками, снимают лишнюю древесину, постепенно увеличивая глубину выемки. Придать законченность желобку можно с помощью косого резца. Им формируют переход от желобка к валику или цилиндрическому пояску.

Параметры установки

Самая большая протяжённость между центрами — одна из основных величин оборудования. Она позволяет не только определить наиболее вероятную длину изделия для обработки, но и предоставляет информацию о габаритах самого станка. В некоторых устройствах эти значения указываются в маркировке.

Для обрабатываемой заготовки максимальный диаметр определяют высотой центров над опорой и предельным интервалом подручника от оси вращения. При использовании суппорта или копировального устройства этот показатель не имеет такого значения.

Если сравнивать станок по дереву с другими электрическими инструментами, то потребляемой мощности станка достаточно для выполнения возложенных на него функций.

На всех актуальных установках частота вращения видоизменяется. Есть два способа настройки:

1. За счёт перестановки на редукторе приводного ремня на ведомый шкив или ведущий необходимых диаметров. Осуществляется это вручную или рычагом, расположенным на передней панели.
2. Электронная регулировка в совокупности с перемещением ремня. Такой способ обеспечивает более точную настройку.

Составные компоненты домашнего токарника

По конструктивному устройству домашний станок мало чем отличается от производственного стационарного оборудования.

К общим составляющим узлам любого станочного оборудования, связанного с токарной обработкой древесины относятся:

• Станина – это неподвижная опорная платформа, на которой крепится вся конструкция. Заводские стационарные станки оборудуются неподвижной металлической опорой. В самодельных мини — станках в качестве станины можно использовать прочные деревянные балки, соединенные между собой брусом. Станина «отвечает» за устойчивость всего токарного оборудования.
• Бабка, размещаемая на опоре токарного станка. Основное предназначение этого узла состоит в точном поддержании и перемещении обрабатываемой деревянной заготовки по отношению к сверлу электродрели. В зависимости от расположения на станочном оборудовании и функционального назначения этот узел подразделяется на переднюю бабку, отвечающую за точность вращательного движения и заднюю бабку, основное назначение которой заключается в создании упорной части станка.
• Электродвигатель для создания вращательного момента обрабатываемой детали. Фабричные стационарные модели оборудуются трехфазными электроприводами, работающими от напряжения 380 Вт и частотой вращения электромотора 1500 об/мин. В домашнем варианте достаточно электродвигателя мощностью от 200 до 400 Вт.

Задняя и передняя бабки – это главные рабочие части токарного станка. Между исполнительными элементами устанавливают заготовку из древесины.

Токарный станок оборудуется: токарным патроном, элементом вращения, специальным упором для размещения обрабатываемой детали, направляющей балкой, закрепляющими винтами для фиксации деревянных болванок и другими элементами.

Станочное токарное оборудование независимо от места установки (завод или домашняя мастерская) имеет один и тот же принцип работы:

1. Электрический двигатель передает заготовке вращательное движение через переднюю бабку.
2. Задняя бабка остается в статичном положении и удерживает зафиксированную деталь неподвижной.
3. Перемещение бабки создается за счет ручного привода.

Токарно-копировальные станки по дереву

Агрегат для обработки деревянных заготовок такого типа включает в себя копировальное устройство. Копир – это приспособление, позволяющее производить обработку изделия по шаблону. В качестве шаблона, как правило, выступает готовая деталь.

Сам процесс работы копира для токарного станка по дереву довольно прост. Для этого необходимо провести им по соответствующему шаблону, соблюдая его границы. Такая технологическая операция имеет некоторые плюсы. Например, скорость выполнения задачи увеличивается, а также при использовании копира исключается возможность порчи заготовки.

Наличие копира на станке позволяет выполнять идентичные технологические операции бесконечное количество раз

Работая на оборудовании, которое не имеет копира, не всегда можно выполнить заготовку «на глаз». Даже опытные мастера изредка совершают определенные ошибки. Поэтому копировальное устройство по праву можно считать очень важным функциональным элементом, который уменьшает процент брака во время обработки деревянных болванок.

Рассмотрим работу токарно-копировального станка по дереву более подробно:

1. Вначале необходимо произвести установку копировального устройства на специальные фиксаторные элементы, которые располагаются в верхней части станины.
2. Далее, можно приступить к работе. Во время нее обкатной ролик будет перемещаться по наружной стороне трафарета.
3. Ролик, скрепленный с режущим элементом, переносит очертания детали, двигаясь по краю трафарета, на дерево.

Использование токарного станка по дереву с копиром позволяет выполнять технологические операции бесконечное количество раз. Это позволяет использовать его в условиях небольших производств, где очень важна скорость и точность изготовления различных деталей (например, ножек корпусной мебели).

Станки с копиром просто необходимы для небольших производств, где очень важна скорость и точность изготовления различных деталей

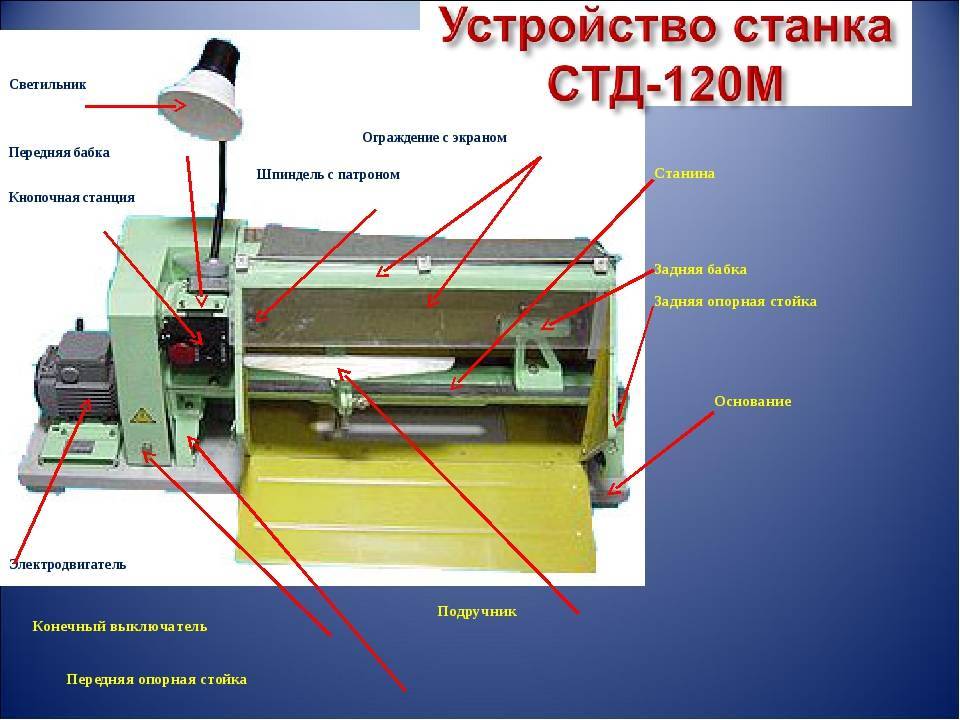

Устройство деревообрабатывающего токарного станка

Конструктивно различные типы таких агрегатов для обработки изделий из дерева построены из элементов, имеющих одинаковое функциональное назначение. Независимо от принадлежности к категории схема токарного станка включает следующие элементы:

• массивную станину (на ней располагаются основные узлы);
• переднюю бабку с закреплённым шпинделем;
• заднюю бабку с элементами фиксации заготовки;
• суппорт, служащий для подачи обрабатывающего инструмента;
• привод передачи вращения;
• двигатель;
• система управления скоростью вращения (выполняется дискретным с несколькими скоростями вращения);
• элементы схемы электрооборудования;
• органы ручного управления (обычно они реализованы с помощью различной формы рукояток, маховиков, электрических кнопок или переключателей);
• средства защиты от пыли и опилок;
• отдельные станки снабжаются специальной системой защиты при возникновении аварийной ситуации;
• фартук;
• наиболее совершенные аппараты оснащаются мощным пылесосом для удаления отходов древесины.

Несмотря на единообразие элементов, каждый производитель предлагает своё устройство токарного станка по дереву, с применением своих технических решений. Станина изготавливается из чугуна или стали и имеет большой вес, что позволяет стабилизировать вращение двигателя и всех вращающихся деталей. На ней крепятся все основные узлы.

Любая бабка токарного станка в том числе и для работы по дереву выполнена по стандартной схеме. Она имеет:

• шпиндель, оснащённый системой крепления обрабатываемой заготовки;
• несколько подшипников (в состав включены три подшипника: упорный, передний и задний);
• специальные регулировочные гайки;
• муфта для переключения.

Вторым элементом является задняя бабка токарного станка. Она обладает двумя степенями свободы. Такая особенность позволяет изменять положение заготовки в горизонтальном и вертикальном направлении. Данная система крепления обеспечивает качественную обработку деталей самой сложной формы. Для увеличения жёсткости крепления заготовки в токарных станках применяется пиноль. Она изготовлена в форме гильзы, перемещается вдоль главной оси.

На суппорт токарного станка возложены две функции:

• фиксация инструмента из имеющегося в комплекте;
• перемещение в заданных плоскостях для обработки.

Суппорт расположен на станине. Он снабжён двумя видами салазок (поперечными верхними и продольными, которые называются кареткой). Для осуществления разворота он имеет поворотную систему. Вся система изменение положения суппорта называется приводом подач. Связь суппорта со шпинделем осуществляется через реверсивное устройство, называемое трензель.

Вращение деталей токарного станка осуществляется с помощью ременной передачи, которая служит передаточным элементом от электрического двигателя к передней бабке. Эти элементы составляют привод главного движения. Для каждой конструкции производитель предлагает своё количества переключение скоростей вращения шпинделя. В основной массе станков диапазон скоростей вращения деталей варьируется от 200 об/мин до 1000 об/мин.

Элементы электрической схемы расположены в отдельном блоке. Благодаря происходит распределение управляющих сигналов на все устройства станка. Блок состоящий из электрических элементов, находящихся под напряжением относится к первому классу защиты.

Фартук станка преобразовывает вращательное движение в поступательное. Кроме этого он обеспечивает синхронное вращение ходового валика суппорта и ходового винта. Предусмотренная система механической защиты предотвращает одновременное включение этих валов. Плавное переключение подач обеспечивается с помощью маточной гайки.

Для защиты от возможных перегрузок в фартуке станка предусмотрен подвижный механизм падающего червяка. Такие перегрузки возникают в результате увеличения внешнего давления на поверхность заготовки, особенно при использовании ручного инструмента. Такой эффект наблюдается при резком снижении скорости вращения заготовки, замедлении движения режущего инструмента. Особенно это свойственно станкам на которых производится ручная обработка заготовки.

Большое значение на качество обработки дерева влияет заданная скорость вращения заготовки. Для этого в станке предусмотрена коробка скоростей. Она позволяет выбирать величину крутящего момента в зависимости от типа дерева и выполняемой операции.

Опора для инструмента: подручник

Подручник – столик, на который опирается инструмент во время работы. В принципе, он может иметь любую конфигурацию, выбирать мастеру, основной критерий – удобство. Одним из лучших вариантов подручника является трапециевидный поворотный столик из толстой стали, закрепленный на платформе, позволяющей перемещать его во всех направлениях. Он позволит обрабатывать любые заготовки, изготавливать изделия различного размера и формы.

Самый же простой подручник для токарных работ – угольник, приваренный к основанию. Высота его верхней кромки должна соответствовать уровню оси бабок.

Типы и разновидности токарного оборудования

Существует разделение станков по следующим критериям:

1. Наибольший допустимый размер обрабатываемой заготовки над станиной.
2. РМЦ – расстояние между центрами (мелкие – до 150 мм, средние – 150–300 мм, крупные – более 300 мм).

Также есть множество типов токарных станков, обладающих своей спецификой:

Винторезные станки токарной группы

Станки токарной группы очень распространены в силу своей универсальности. Принцип работы прост: зажатому на шпинделе в горизонтальном положении объекту придается вращение, а с помощью подвижного резца происходит резание. Резец может быть как закрепленным, так и отдельным.

Револьверные станки

Как следует из названия, на направляющих станины располагается суппорт с револьверной головкой. В каждый паз револьверной головки может быть установлен резец.

Во время обработки резцы сменяют друг друга, прокручиваясь, что позволяет не тратить время на замену инструмента.

Карусельные станки

Предназначены в основном для обработки крупных объектов весом в несколько тонн. Основным элементом конструкции является планшайба – горизонтальный диск, на который устанавливается заготовка, и который придает ей вращение.

Отсюда и название данной разновидности станка. Как правило, станок карусельного типа имеет два суппорта для установки резцов – вертикальный и боковой. Это позволяет обрабатывать заготовку по внешней и по внутренней поверхности.

Затыловочные станки

Затылование – это специальный метод заточки торцовых поверхностей инструментов для сверления, фрезерования и нарезания резьбы.

Такая операция необходима для восстановления формы рабочих поверхностей инструмента после длительной эксплуатации. По конструкции затыловочный станок похож на винторезный, но имеет ряд особенностей.

Обрабатываемый объект также вращается шпинделем, а суппорт вместе с резцом совершает возвратно-поступательные движения, срезая (затылуя) поверхность объекта на один зуб.

Лоботокарные станки

Похожи на карусельные станки, также имеют планшайбу, но на лоботокарных станках планшайба устанавливается вертикально. Карусельные и лоботокарные станки могут взаимно заменять друг друга.

Как правило, применяются для резания с торца, то есть со «лба». Отсюда и название. Предназначены для обработки объектов, диаметр которых значительно превышает их длину (колеса, шестеренки, шкивы).

Станки с бесступенчатым приводом

Бесступенчатый привод – это механизм, позволяющий плавно менять скорость вращения шпинделя, без резких перепадов и остановки станка.

Такая функция позволяет постепенно подобрать нужную частоту вращения уже в процессе работы, а не прикидывать ее «на глаз».

Трубонарезные агрегаты

Как следует из названия, предназначены для обработки труб. Очень похожи на винторезные станки, но есть одно существенное различие в конструкции шпинделя: для того, чтобы длинные трубы надежно удерживались, через корпус станка насквозь проходит тоннель, в котором труба зажимается шпинделем в двух точках.

Это обеспечивает вращение объекта без люфта. Также существуют дополнительные подставки для труб, если они значительно превышают расстояние между патронами.

Токарно-фрезерный обрабатывающий центр

Многоцелевой комплекс, объединяющий в себе токарные и фрезерные функции. Имеет фрезерную головку, на которую может быть установлен режущий инструмент.

Головка эта подвижна, может обрабатывать объект как сбоку, по внешней поверхности, так и с торца, по внутренней.

Автомат продольного точения

Предназначен для серийного изготовления и обработки малогабаритных деталей диаметром 1–60 мм, длиной – 5–300 мм.

Автомат устроен следующим образом: в подвижном шпинделе с помощью цанги закрепляется заготовка, резцы же остаются неподвижными или передвигаются по горизонтали; шпиндель вместе с заготовкой подводится поочередно к нужным резцам и обрабатывается.

Многошпиндельные токарные станки

Станки с тремя или более шпинделями, на которых крепятся заготовки для одновременной или поочередной обработки. Используются исключительно на серийных производствах.

Подводим итоги

Набор безусловно интересный. Он представляет собой универсальную конструкцию для сборки самых разнообразных станков. Такой набор будет интересен и детям и взрослым, тем кто занимается моделированием, макетированием, созданием поделок из дерева и прочим домашним творчеством.Если бы мне такой подарили в детстве, я бы считал это самым крутым подарком (ну после велосипеда) Дорого или нет, решать вам.

Достоинства

• Универсальная крепкая рама с быстрым крепежом
• Мощный двигатель
• Большое число насадок, креплений, регулирующих полочек и т.д.

Что планирую доработать

• Заменить цангу нормальным патроном на 12мм
• Подобрать крепления, чтобы не было люфтов
• Собрать сверлильный станок с нормальной подачей
• Сделать регулировку оборотов двигателя
• Поставить на вертикальную подачу сверла вместо винта электродвигатель.

Кстати говоря, судя по сайту производителя, есть такие станки с нормальными металлическими креплениями. Цена там правда совсем другая, зато можно отдельно приобрести нормальный крепеж здесь или здесь.Главный помощникПомощник «А не выкинули ли чего интересного?» А вот домашний любимец запечатлен резьбой по фанере И оригинал
