Муфта в технике: определение, назначение, примеры использования

§ 36. Классификация муфт и заделок и область их применения

Для соединения, ответвления кабелей и присоединения их к электроаппаратам или воздушным линиям электропередачи применяют кабельные муфты и заделки. От правильности выбора конструкции муфт и заделок, а также от качества их монтажа во многом зависят надежность и долговечность кабельных линий. Кабельные муфты и заделки должны удовлетворять стандартам и техническим условиям (ТУ).

После монтажа муфты и заделки должны обладать электрической и механической прочностью не меньшей, чем целого участка кабеля. Во избежание проникновения влаги в кабель они должны обеспечивать герметичность его изоляции в месте соединения или вывода токопроводящих жил. Гарантийный срок, в течение которого предъявляют претензии к изготовителю, для муфт силовых кабелей с бумажной или пластмассовой изоляцией составляет 4,5 года. Муфты рассчитаны на срок службы не менее 25 лет.

Для классификации кабельных муфт и заделок введены единые терминология, определения и обозначения.

Соединительная кабельная муфта (С) — устройство, предназначенное для соединения кабелей.

Стопорная кабельная муфта (Ст) — устройство, предназначенное для соединения кабелей и предотвращения стекания кабельной массы при их прокладке на наклонных трассах.

Стопорно-переходная кабельная муфта (СтП) — устройство, предназначенное для соединения кабелей с различной пропитанной бумажной изоляцией и предотвращения стекания кабельной массы при их прокладке на вертикальных и наклонных трассах.

Ответвительная кабельная муфта (О) — устройство, предназначенное для присоединения ответвительного кабеля к магистральной кабельной линии.

Концевая кабельная муфта (К) — устройство, предназначенное для присоединения кабелей к электроаппаратам наружной (КН) и внутренней (КВ) установки или воздушным линиям электропередачи.

Концевая кабельная заделка (КВ) — устройство, предназначенное для присоединения кабелей к электроаппаратам внутренней установки. Кабельная заделка не имеет специального защитного кожуха.

Муфты и заделки классифицируют по типам, маркам и маркоразмерам.

Тип определяет область применения и назначение муфты или заделки, например: С — соединительная муфта, КВ — концевая муфта или заделка для внутренней установки.

Марка муфты или заделки состоит из обозначения типа, материала и конструктивного исполнения, например: СЭ — соединительная эпоксидная муфта для кабелей с бумажной изоляцией напряжением до 10 кВ и пластмассовой изоляцией напряжением до 1 кВ, с корпусом, имеющим поперечный разъем; КВЭтв — концевая эпоксидная заделка внутренней установки с термоусаживаемыми ПВХ трубками для кабелей с бумажной изоляцией напряжением до 10 кВ.

Для различных сечений кабелей марку муфты или заделки классифицируют в зависимости от габаритных размеров (маркоразмеров), например: СЭ-2 — второго мар-коразмера — для сечения жил 95—120 мм2 при напряжении 6 кВ, 70—95 мм2 при напряжении 10 кВ; КВЭтв-3-третьего маркоразмера — для сечения жил 120—150 мм2 трехжильного кабеля при напряжении до 1 кВ, 70 — 95 мм2 при напряжении 6 кВ, 50 — 70 мм2 при напряжении 10 кВ.

Условные обозначения типов, марок и маркоразмеров муфт и заделок приведены в технической документации. В тех случаях, когда для одних и тех же условий предлагается несколько различных конструкций муфт, приводят указания по применению со следующей терминологией ПУЭ:

• следует применять — данная конструкция муфты или, заделки является лучшей и обязательной к применению;

• рекомендуется — данная конструкция является одной из лучших, но не обязательной; этот же термин применяют к конструкциям муфт и заделок, рекомендуемым к эксплуатации в качестве установочных партий при отсутствии других решений;

• допускается — данная конструкция муфт и заделок является удовлетворительной, а в ряде случаев вынужденной; этот же термин применяют к опытно-промышленным конструкциям.

Характеристики соединительных изделий

В соответствии с типом труб, предназначенных для монтажных работ систем трубопроводов, происходит подбор фитингов.

Подбор происходит сразу по нескольким характеристикам. Только тогда можно обеспечить надежное соединение трубных изделий. Это вполне закономерно.

Одной из важных характеристик является материал, из которого произведены трубы. Так например стальные фитинги для металлических труб не принято использовать в трубопроводе из полипропиленовых труб. Поскольку характеристики полипропилена сильно отличаются от стали, то и ответный фитинг тоже должен быть изготовлен из полипропилена. Это в равной степени относится и к металлической продукции.

Американки изготавливаются из того же материала, что и трубы. Американка для металлических труб производится из:

• Стали;
• меди;
• латуни.

Американка на пластиковую трубу может быть произведена из

• полипропилена;
• другого полимера.

Наиболее известный способ соединения стальных трубопроводов в единую сеть это применение стальной разъемной муфты. Сталь имеет хорошие начальные прочностные характеристики, она функциональная и относительно дешевая. Практически единственным минусом является ее подверженность коррозионному влиянию. Если бы не этот недостаток, сталь была бы вне конкуренции.

На практике дело обстоит следующим образом. Изделия из необработанной стали через несколько лет показывают первые признаки разрушения. Сталь с защитным покрытием из цинка может продержаться около десятка лет. Нержавеющая сталь прослужит в два раза дольше, но не избавит от проблем.

Под воздействием времени и агрессивных факторов стальной фитинг начинает покрываться ржавчиной или закисать. Его остается только заменить на новый и утилизировать.

Это объясняет желание потребителей вместо стальных фитингов приобретать аналогичные модели из латуни. Основными компонентами этого сплава являются медь и цинк. Имея характеристики, близкие к характеристикам стали, она не подвержена негативному воздействию влаги и времени. Срок службы латунных фитингов составляет более 50 лет.

Самой дорогой системой трубопроводов являются системы, выполненные из меди. Медные фитинги, как и сами трубы отличаются высокой ценой. Это объясняется высокими характеристиками меди по сравнению с латунью и сталью. Уступает она им только по прочности.

Типы кабельных муфт

По предложенному примеру, можно четко выделить типы кабельных муфт.

• По назначению (для оконцевания, для разветвления, для стыкового соединения, для перехода сечений);
• Напряжение сети (до 1кВ, 6/10кВ, 20/35кВ);
• Конструкция муфты;
• Место применения (улица, помещение);
• Сечение проводов (жил);
• Кол-во жил;
• Марка изоляции.

На самом деле классификация кабельных муфт очень разнообразная и местами запутанная. Частично зависит от производителя.

Деление муфт по назначению

Основное деление муфт по назначению.

Концевые муфты. Предназначены для быстрой и надежной установки на конец жилы наконечника для дальнейшего подключения его к электротехническому устройству.

Муфты разветвления. Позволяют сделать качественное разветвление кабеля на несколько жил для подключения.

Муфты соединительные. На самом деле все муфты являются соединительными, но можно выделить отдельный тип, соединительных муфт, или точнее, стыковое соединение кабелей с жилами одного сечения.

Муфты ответвления. Позволяют делать ответвления от магистральных линий.

Муфты переходные. Эти муфты позволяют соединять кабели различного типа.

Цилиндрические электромагнитные устройства

Цилиндрическая электромагнитная муфта подходит для проводов. Кабели в данном случае зажимаются через пластины. Перегородки у моделей находятся в передней части корпуса. Стандартная муфта для кабеля делается с двумя переходниками. Пальцы у модификаций располагаются под углом в 30 градусов. Также надо отметить, что модели применяются в механических силовых устройствах.

Если рассматривать модификации с предохранителями, то они производятся диаметром от 5.5 см. Выходные зажимы у них отличаются по размерам. Также надо отметить, что часто встречается муфта для кабеля на двойных пружинах. Стяжные стойки используются с головками. Работает электромагнитная муфта за счет вращения пластин.

Монтаж фрикцонных муфт на тихоходный вал выходного редуктора

Часто установка изделия проводится на редуктор для его соединения с электрическим двигателем. Это можно связать с тем, что редуктор может заклинивать, это приводит к перегреву двигателя. Фрикционная муфта исключает вероятность возникновения подобной проблемы. Среди особенностей монтажа отметим:

1. Нельзя прикладывать ударную нагрузку, так как она может повредить само изделие.
2. Для упрощения захода обоймы может применяться смазка.
3. Нарушение правил монтажа может стать причиной повреждения основной части.

Самостоятельный монтаж должен проводиться исключительно с учетом рекомендаций, так как даже несущественный дефект становится причиной уменьшения эксплуатационного срока.

В продаже встречается просто огромное количество различных деталей, за счет чего не возникает существенных проблем при выборе. Основными критериями можно назвать тип применяемого материала при изготовлении, а также диаметральный размер

При выборе уделяется внимание тому, каким образом может проходить смещение соединяемых элементов

Обгонные и центробежные муфты

Обгонные муфты, или муфты свободного хода, автоматически сцепляют и расцепляют валы в зависимости от соотношения угловых скоростей валов. Если скорость ведущего вала больше скорости ведомого вала, то муфта сцепляет валы. При меньшей скорости ведущего вала муфта расцепляет валы, не препятствуя ведомому валу свободно обгонять ведущий вал, откуда и происходит наименование муфт. Муфты свободного хода широко применяются в велосипедах, мотоциклах, коробках передач автомобилей, металлорежущих станках и других машинах.

По способу сцепления полумуфт различают храповые и фрикционные обгонные муфты. Наиболее распространены фрикционные обгонные муфты с роликами, так как у них почти полностью отсутствует мертвый ход и работают они бесшумно.

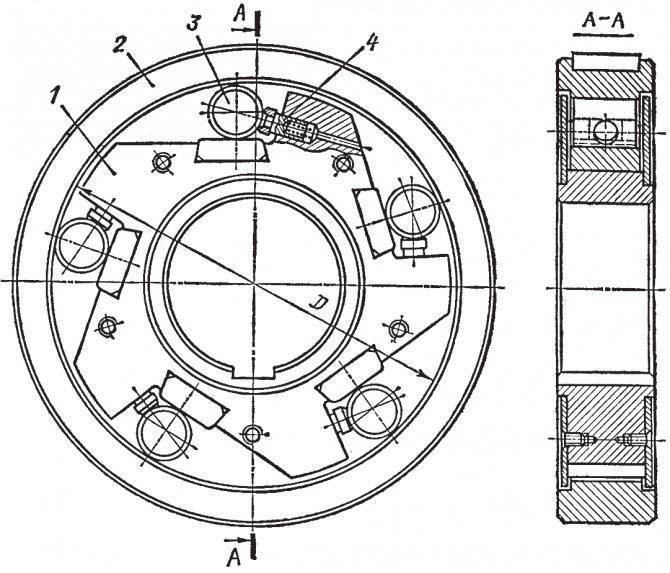

Обгонная фрикционная муфта с роликами (рис. 12) состоит из двух полумуфт – звездочки 1 и обоймы 2 – и роликов 3, расположенных в сужающихся в одном направлении пазах между звездочкой и обоймой.

Рис. 12. Обгонная фрикционная муфта с роликами

Каждый ролик отжимается пружиной 4 в сужающуюся часть паза. Если ведущая полумуфта – звездочка, то сцепление валов может происходить только при вращении ее по часовой стрелке, а если ведущая полумуфта – обойма, то сцепление валов может произойти при вращении ее против часовой стрелки. При указанном вращении ведущей полумуфты каждый ролик закатывается в сужающуюся часть паза и заклинивается между полумуфтами, в результате чего и происходит сцепление полумуфт и соединение валов. При обратном вращении ведущей полумуфты ролики выкатываются в более широкую часть пазов и полумуфты расцепляются. Полумуфты и ролики при передаче больших нагрузок изготовляют из стали ШХ15 с термообработкой 58…60 HRC, а при небольших нагрузках – из сталей 20Х и 40Х с термообработкой 50…54 HRC.

Диаметр и длину ролика можно выбрать по следующим соотношениям: dp ≈ 0,125D; l=1,5d, где D – диаметр рабочей поверхности обоймы.

Муфты свободного хода применяют для валов диаметром 10…90 мм, число роликов 3…5, диаметр рабочей поверхности обоймы 32…200 мм, момент, передаваемый муфтой, – 0,25…7,7 Н•м.

Центробежные муфты по способу сцепления полумуфт представляют собой фрикционные муфты, в которых в отличие от фрикционных управляемых муфт сцепления полумуфты сцепляются или расцепляются автоматически с помощью специальных грузов, находящихся под действием центробежных сил и пружин. При достижении ведущим валом определенной угловой скорости центробежные силы, действующие на грузы, связанные с одной из полумуфт, преодолевают силы пружин и прижимают (или отжимают) эти грузы к другой полумуфте, в результате чего полумуфты и соединяемые ими валы сцепляются (или расцепляются).

По устройству центробежные муфты представляют собой фрикционные муфты, у которых механизмом управления служат грузы-колодки 1 (рис. 13), находящиеся под действием центробежных сил. При достижении ведущим валом заданной угловой скорости центробежные силы, действуя на грузы, производят включение муфты. Передача вращающего момента осуществляется силой трения, пропорциональной квадрату угловой скорости.

Рис. 13. Центробежная колодочная муфта

В современном машиностроении применяются конструкции центробежных муфт, которые служат для разгона механизмов с большими маховыми массами при двигателе с малым пусковым моментом, для повышения плавности пуска, для предотвращения разноса машины и т. п. Размеры муфт принимают конструктивно. Рабочие поверхности трения грузов проверяют на износостойкость аналогично фрикционным муфтам.

Как выбрать нужную модель

Сильфонное изделие

Чтобы правильно купить подходящую конструкцию, возьмите во внимание следующие рекомендации:

Измерьте, какой нужен диаметр

В этом поможет линейка либо штангенциркуль.
Посмотрите, что предлагают разные производители: стандарт одинаковый, но технические характеристики немного отличаются.
Обратите внимание на износостойкость, чтобы детали не вышли из строя раньше времени.
Стальные переходники могут оцинковать, тогда они не будут ржаветь, так что их берут для труб водоснабжения, механизмов на молочных фермах и прочее. Для водостоков зажимные соединения тоже часто оцинкованные.
Цена — не главный критерий

Дороговизна или, наоборот, низкая стоимость не гарантируют, что деталь качественная или бракованная и прослужит недолго.

Важно смотреть и на то, соответствует ли изделие ГОСТам, независимо от цены производителя

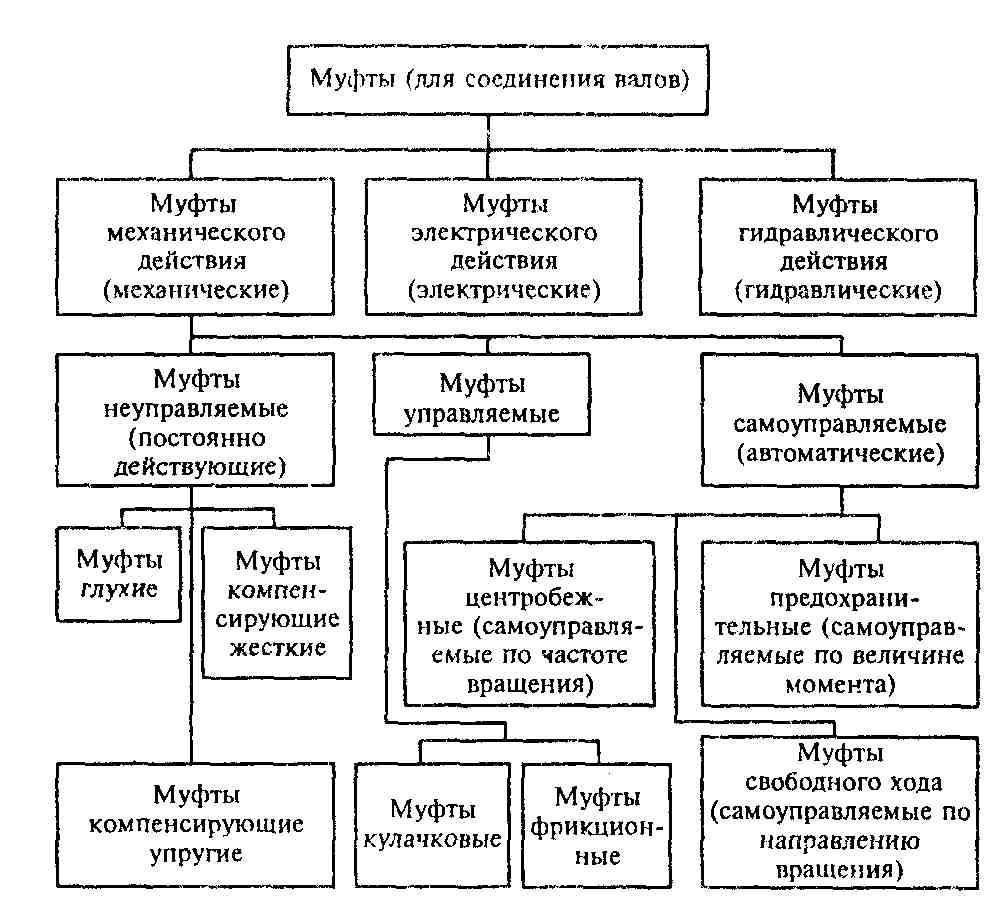

Классификация муфт

По методу собственного функционирования муфты делятся на

• механичные;
• электрические;
• гидравлические;
• магнитные.

Если есть возможность управления отличают:

• постоянного зацепления;
• управляемые.

Управляемые муфты дают возможность на время рассоединять валы с остановкой вращения либо же без такой. По типу привода они делятся на:

• Механичные. В качестве привода применяется мускульная сила человека.
• Пневматические.
• Гидравлические. Просят наличия на станке или механизме системы гидравлики.
• Электромагнитные. Самые современные, легко интегрируются в цифровые системы управления.
• Самоуправляемые. По достижении конкретного условия (частоты вращения, крутящего момента или самопроизвольного реверса) срабатываем механизм, на время или регулярно расцепляющий валы. Служат в качестве предохранительных устройств. Из-за конструкционной сложности, изготовления и обслуживания вытесняются автоматическими системами с датчиками и электрическим приводом.

По упругости сцепки отличают

• жёсткие, выполняют постоянное зацепление;
• компенсирующие, могут работать в условиях неполной соосности валов;
• упругие (компрессионные муфты), восполняют крутильные или продолговатые колебания и удары, передаваемые от энергетического источника;
• сцепные, управляемые механизмы для коммутации валов, к ним можно отнести кулачково- дисковые и фрикционные муфты.

В трудных случаях используют комбинированные муфты, объединяющие в себе несколько классификационных признаков.

Устройство и принцип работы некоторых муфт

Примером нерасцепляемых муфт являются так называемые глухие муфты. По характеру работы их относят к жестким муфтам. Глухие муфты соединяют соосные валы в одну жесткую линию. Наиболее распространенными глухими муфтами являются втулочные и фланцевые муфты.

Рис. 32. Втулочные муфты: а – крепление втулки 1 штифтами 2; б – крепление втулки 1 шпонками 3 и фиксация винтом 2

Втулочная муфта представляет собой втулку, надеваемую на концы валов и закрепляемую на них штифтами (рис. 32 а), шпонками (рис. 32 б) или шлицами. Эти втулки имеют простую конструкцию, малые габариты и низкую стоимость. Прочность таких муфт определяется прочностью штифтов и шпонок.

Фланцевая муфта (рис. 33) состоит из двух полумуфт с фланцами, стянутыми болтами. Фланцевые муфты могут передавать большие моменты, достаточно надежны в работе.

Жесткие компенсирующие муфты предназначены для соединения валов с компенсацией различного рода смещений (рис. 34 а — радиальных, б — осевых, в — угловых), появляющихся вследствие неточности изготовления и монтажа.

В качестве примера таких муфт рассмотрим зубчатую компенсирующую муфту. Она состоит (рис. 35) из двух обойм 1 с внутренними зубьями эвольвентного профиля, которые зацепляются с зубьями втулок 2, насаживаемых на концы валов. Обоймы соединены между собой болтами.

Рис. 35 Зубчатая муфта

Основная часть упругих муфт — упругий элемент (неметаллический или металлический), смягчающий толчки и удары, защищающий от крутильных колебаний.

Наиболее широко применяемая упругаявтулочно-пальцевая муфта (МУВП) состоит из двух полумуфт (рис. 36), в одной из которых в конических отверстиях закреплены соединенные пальцы с надетыми гофрированными резиновыми втулками.

Рис. 36. Втулочно-пальцевая Рис. 37. Муфта упругая с

муфта торообразной оболочкой

Упругая муфта с горообразной оболочкой состоит из двух полумуфт (рис. 37), упругой оболочки, по форме напоминающий автомобильную шину, и двух колец, зажимающих с помощью винтов оболочку. Эта муфта обладает высокими упругими и демпфирующими свойствами, обеспечивает шумо- и электроизоляцию узлов привода.

Примером сцепных (управляемых) муфт могут служить кулачковые (рис. 38) и фрикционные (рис. 39) муфты.

Рис. 38. Схема кулачковой муфты

Кулачковая муфта состоит из двух полумуфт с кулачками на торцевых поверхностях. Для переключения муфты одна полумуфта передвигается вдоль вала на направляющей шпонке или шлицах с помощью механизма управления муфтой. При включении кулачки одной полумуфты входят во впадины другой, создавая жесткое сцепление.

Рис. 39. Схемы фрикционных муфт

Фрикционные муфты служат для плавного сцепления валов под нагрузкой на ходу при любых скоростях. Передача крутящего момента осуществляется силами трения между трущимися поверхностями деталей муфты. В момент перегрузок фрикционные муфты пробуксовывают, предохраняя машину от поломок. По форме поверхности трения фрикционные муфты делятся на дисковые (рис.39 а), конусные (рис. 39 б) и цилиндрические (рис. 39 в)

Самоуправляемые муфты предназначены для автоматического сцепления и расцепления валов при изменении заданного режима работы машины. Примером самоуправляемых муфт могут служить предохранительные муфты.

Предохранительная пружинно-кулачковая муфта по конструкции аналогична сцепной кулачковой, только подвижная в осевом направлении полумуфта прижимается к неподвижной с помощью пружины. При перегрузке сила на гранях кулачков становится больше прижимного усилия пружины и муфта многократно прощелкивает кулачками, подавая звуковой сигнал о перегрузке.

Рис. 40 Предохранительная

муфта со срезным штифтом

Существуют такжепредохранительные муфты с разрушающимся штифтом. На рис. 40 изображена такая предохранительная муфта. В ней при перегрузке штифт 3 срезается кромками стальных закаленных втулок 4, установленных в полумуфтах 1 и 2. Для возобновления работы машины вывинчивают пробку и срезанный штифт заменяют новым. Иногда в муфте ставится два срезных штифта.

Дата добавления: 2016-12-16 ; просмотров: 5327 ;

Муфта со змеевидной пружиной.

Из муфт с металлическими упругими элементами наиболее распространена муфта со змеевидной пружиной (рис. 2). Она состоит из двух полумуфт с зубьями специальной формы, во впадинах между которыми помещается змееобразно изогнутая пружина, разделенная на несколько частей. Зубья и пружина закрываются снаружи кожухом, состоящим из двух половин, соединяемых между собой болтами (рис. 2, а) или резьбой (рис. 2, б). Кожух служит резервуаром для смазки и защищает муфту от пыли. Упругие муфты со змеевидной пружиной различают двух видов: линейные и нелинейные. Конструктивно муфты обоих этих видов различаются лишь очертаниями рабочих поверхностей боковых сторон зубьев. Рабочие поверхности зубьев линейных муфт очерчиваются двумя прямыми линиями, образующими тупой угол (рис. 2, в), вершина которого служит опорой для пружины. Расстояние 2а между точками контакта пружины с зубьями постоянно и не зависит от нагрузки пружины. Рабочие поверхности зубьев нелинейных муфт очерчиваются дугами окружностей, центры которых обычно располагаются в плоскости внешних торцов зубьев (рис. 2, г). С увеличением нагрузки пружина, изгибаясь, вступает в контакт с зубьями По всевозрастающей длине. При этом уменьшается длина 2а ее активной части и жесткость пружины увеличивается. Преимущественное применение имеют линейные муфты, как наиболее совершенные. При отсутствии колебаний применяют нелинейные муфты, так как зубья этих муфт более простые. Материал полумуфт — сталь 45 или стальное литье 45Л. Пружины изготовляют из пружинной стали 65Г, 60С2 и др. Половины кожуха отливают из чугуна СЧ15, СЧ18.Рис. 2

Конструкции упругих муфт.

Конструкции упругих муфт разнообразны. По материалу упругих элементов они делятся на муфты с неметаллическими и металлическими упругими элементами. Основной материал неметаллических упругих элементов — резина, которая обладает следующими достоинствами: высокими эластичностью и демпфирующей способностью, а также электроизоляционной способностью. Металлические упругие элементы муфт представляют собой различные стальные пружины или стальные пружинные стержни, пластины или пакеты пластин.

Из муфт с неметаллическими упругими элементами широко распространена втулочно-пальцевая муфта МУВП (рис. 1, а); ее размеры в зависимости от номинального момента нормализованы ГОСТ 21424—75 (для соединения валов диаметром 9…160 мм). Она состоит из:

• двух полумуфт, насаженных на концы соединяемых валов;
• стальных пальцев, закрепленных в одной из полумуфт гайками с посадкой на конус;
• упругих резиновых втулок.

Разрешается замена упругих втулок набором колец из того же материала. Широкое применение в машиностроении этой муфты, в особенности в приводах электродвигателей, объясняется такими ее достоинствами, как легкость изготовления, простота упругих элементов, удобство их замены и надежность. Полумуфты изготовляют из чугуна СЧ21, стали 30 или стального литья 35Л. Материал пальцев — сталь 45. Рис. 1

Типы соединительных муфт

Муфты – это специальные конструкции, которые позволяют достичь герметичности в местах соединения системы трубопроводов, не нарушая при этом общей целостности системы. В качестве основного материала для их изготовления используются только те, которые обладают повышенной устойчивостью к разного рода агрессивным воздействиям (чёрные и цветные металлы, пластик и т.д.).

Современные производители предлагают огромный выбор технических решений, позволяющий выполнить монтаж соединительных муфт в короткие сроки, в самых труднодоступных местах быстро и качественно. Наиболее широкое применение подобные изделия получили в таких отраслях как строительство, судостроение, горно- и нефтедобывающая промышленность, системы очистки и т.д.

Конструктивно они представляют собой цилиндрические пластиковые или металлические изделия из латуни, чугуна, стальных сплавов. По характеру присоединения изделий различают следующие типы соединительных муфт:

• резьбовые представляют собой отрезки трубы, в которых нарезана внутренняя резьба (она может быть как по всей поверхности трубы, так и с обеих её сторон по 5-6 ниток);
• используются при соединении труб для наращивания длины без использования сварки или специального оборудования;

обжимные элементы, при использовании которых монтаж соединительной муфты выполняется с использованием уплотнительных колец; они являются одними из самых популярных сегодня благодаря тому, что способны обеспечить высокую герметичность и надёжность с высокими показателями сопротивления вибрационному воздействию;

байонетные, обеспечивающие разъёмное соединение за счёт использования в составе конструкции штыря (винта), который закреплён в одной из деталей и предназначен для введения в паз другого элемента конструкции;

гильзовые соединения с монтажным раструбом и обоймой-фиксатором, обеспечивающим правильное расположение на соединителе пресс-насадки, а также полноты одевания трубы на штуцер;

приварные фитинги имеют особую конструкцию, которая обеспечивает возможность избежать повреждений других деталей в процессе монтажа или обслуживания, допускают при необходимости производить повторную сварку, имеют достаточную толщину для того чтобы монтаж можно было выполнить легко и качественно с высокой надёжностью.

Существует деление данной трубопроводной арматуры на простые соединительные и переходные. В первом случае диаметр соединения на входе и выходе трубопровода будет одинаковым, во втором – позволит изменить его, что очень часто используется в ходе строительства различного рода водопроводных коммуникаций.

Также широкое распространение получили комбинированные изделия. Они отличаются тем, что имеют такую же внутреннюю резьбу, но в то же время установка соединительных муфт подобной конструкции позволяет легко и надёжно соединить трубы, изготовленные из различных материалов (к примеру, трубы из полипропилена и стали).

Используется также и муфта «американка» – фитинг с накидной гайкой, который может иметь внутреннюю или внешнюю резьбу. Его используют в основном при необходимости выполнения соединения двух труб из полипропилена с возможностью их последующего соединения и разъединения между собой.

Самые ходовые модели соединительных муфт

Покупая в компании ArmProf вы можете быть уверены в качестве приобретаемой продукции, а также сервиса, получаемого до и после покупки.

Упругая-компенсирующая

Механический импульс в таких системах транслируется между полумуфтами через посредство упругой детали. Не всегда для ее изготовления применяют резину и пластмассу с эластичными свойствами. Нередко подходящим материалом оказывается пружинная сталь. Упругий блок при работе деформируется. Стоит отметить, что деформация связана отчасти еще и со сдвигом полумуфт между собой.

Такая система позволяет гасить удары и толчки. Предотвращается возникновение колебаний, обычно провоцируемых неравномерным кручением. Одновременно компенсируются смещения валов друг к другу. При сильной механической нагрузке деформирование из плюса становится минусом. Еще один недостаток — сравнительно крупные размеры.

Чугунные канализационные трубы

Чугунная канализация использует два способа муфтовых соединений:

1. С резиновым уплотнителем. Принцип тот же, что у пластиковой канализации; большая масса трубы и муфты, однако, делает соединение куда более трудоемким.
2. Муфты для соединения труб под чеканку. Они применяются уже больше века; это два раструба, направленные в противоположные стороны.

Монтаж чугунной муфты с зачеканкой стыков

Здесь соединение трубы с муфтой требует некоторых навыков, поэтому остановимся на нем чуть подробнее.

• Для уплотнения стыка нужен доступ к трубе и муфте по всей окружности. Если канализация монтируется у самой стенки — придется выдолбить участок стены.
• В качестве уплотнителя используется кабалка — пропитанное маслом органическое волокно. Можно чеканить стыки и графитовым сальником, результат будет не хуже.
• Труба должна быть вставлена в муфту до упора. Иначе уплотнение просто провалится внутрь.
• Кабалка чеканится в несколько оборотов; каждый из них уплотняется по всей окружности трубы;
• Если нет специального инструмента — можно обойтись тонкой стальной трубкой с расплющенным концом или широкой отверткой;
• После уплотнения стык замазывается цементным раствором.

Здесь сборка канализации быстрой не будет

Кулачковая — дисковая

Подобное приспособление рассчитано на передачу значительного крутящего момента. Могут сказать, что-то же самое обещают и относительно других муфтовых агрегатов. Это верно, однако кулачковый-дисковый блок обладает неоспоримым преимуществом: он отлично справляется, когда соединять/разъединять сборку приходится относительно редко.

Фото: дисковая муфта Rexnord

При этом требуется близкое совпадение темпа вращения валов. Опционально достижимо обеспечение их строгой соосности. Звездочку всегда изготавливают из материала, отличающегося высокой упругостью и эластичностью. Профили зубцов и кулачков соответствуют эвольвенте.

Механический агрегат подключают вручную. Передача усилия идет при помощи системы рычагов. От операторов требуется только перемещение рычага либо прокручивание рукояти. Она связывается с необходимой деталью за счет червячного либо кривошипного привода. Это решение технически просто и надежно, но сотрудникам придется тратить много сил.

Схема прямоугольник отличается высокой контактно-поперечной площадью. Потому передача очень высокой мощности облегчается. Минус — необходимо особо точное позиционирование полумуфт. В противном случае они будут гораздо хуже входить в зацепление. У формы симметричной трапеции такого требования нет. Зазоры в боковой плоскости гасятся за счет изменения глубины посадки кулачка.

Классификация электромуфт

В большинстве случаев электромуфты классифицируются по тому, в какой области они применяются. Чаще всего применяется электромагнитная фрикционная муфта. Она обладает следующими свойствами:

1. Устройство может применяться для снижения вероятности воздействия импульсных нагрузок.
2. На холостом ходу конструктивные особенности определяют незначительные потери. Этот момент определяет то, что основные элементы не нагреваются при эксплуатации.
3. Есть возможность провести быстрый пуск механизма даже в случае, если оно находится под большой нагрузкой.

Рассматриваемый тип механизма делится на несколько основных типов:

Довольно част встречается муфта электромагнитная тормозная, которая может снизить количество оборотов при работе.

Вариант исполнения кондиционерного компрессора представлена в виде узла, который состоит из следующих элементов:

1. Катушки электромагнитного типа. Она изготавливается при применении специальных сплавов, которые характеризуются определенными свойствами. Катушка требуется для непосредственной генерации электромагнитного поля.
2. Пластин прижимного типа. Этот элемент конструкции должен характеризоваться высокой прочностью.
3. Шкива, который передает усилие от электрического двигателя. Привод подобного типа получил довольно широкое распространение, так как он обеспечивает защиту устройства от перегрева при большой нагрузке. За счет смены шкивов есть возможность регулировать количество оборотов на выходе.

В рассматриваемом случае на катушку подается электричество, которое образует электромагнитное поле. За счет этого происходит притягивание прижимной пластины к шкиву. Подобное перемещение дает свободу валу, и механизм начинает работать.

Компрессорные установки получили весьма широкое распространение

Именно поэтому нужно уделять внимание следующим дефектам:

1. Довольно часто встречается ситуация, когда подшипник шкива деформируется. В этом случае достаточно провести замену элемента.
2. Прижимная пластина изготавливается из тонкого метала, поэтому на момент эксплуатации она может деформироваться. Кроме этого, проблема возникает в случае неправильной установки зазора.
3. Встречается ситуация сгорания самой муфты. Она чаще всего связана с высоким напряжением, которое подается на катушку.

Развитие современных технологий определило то, что в автомобилях проводится установка электромагнитной муфты сцепления. Она делиться на несколько различных типов в зависимости от привода:

1. Гидравлический. Этот вариант исполнения характеризуется тем, что передача усилия осуществляется за счет жидкости в системе. Масло и вода хорошо подходят для передачи усилия. Однако, гидравлический привод на сегодняшний день характеризуется относительно низкой надежностью.
2. Механический. Подобное устройство характеризуется тем, что передача усилия проводится за счет сочетания различных элементов. Примером можно назвать звездочки, шестерни и другие детали.
3. Муфта сцепления электромагнитная.

Наиболее распространен последний тип механизма. При этом он также классифицируется на несколько основных типов:

1. По показателю трения выделяют мокрые и сухие. В последнее время большое распространение получили варианты исполнения, которые могут работать только при добавлении масла.
2. Классификация проводится и по режиму включения: непостоянные и постоянные.
3. Выделяют муфты с одним или несколькими ведомыми дисками. Выбор проводится в зависимости от того, какие требуются эксплуатационные характеристики.
4. По виду управления также выделяют несколько основных видов механизма. Примером можно назвать механический, гидравлический и комбинированный.

Этот современный вариант исполнения встречается в случае, когда нужно обеспечить смещение соединяемых элементов относительно друг друга на момент эксплуатации.
