Оптимальный выбор
Термостаты — вещь удобная для использования в хозяйстве. С их помощью можно уменьшить расходы на оплату газа или электричества, а также продлить сроки службы дорогостоящего котла. Повышение температуры более отметки в 20 градусов приводит к росту расходов топлива почти на 10%. Терморегулятор позволит сократить траты на 25% только за зимний сезон и поддержать в доме индивидуальную и комфортную температуру.
Погодозависимые модели обойдутся дороже всего, но если вы проживаете в холодном регионе, то это оптимальный способ разумно отапливать дом без переплаты.
Кстати, экономия от применения таких моделей выше, чем от установки обычных. По оценкам самих пользователей термостаты окупаются быстро за счет экономии на коммунальных расходах.
Наиболее популярны термостаты «Овертроп», «Монолит», Protherm, Salus. Bosch, Vaillant
Выбирая модель, обращайте внимание на функциональность, способ установки, легкость управления и иные важные технические параметры
↑ 3. Настройка
В качестве термодатчика был выбран терморезистор ММТ-4 номиналом 6,2 кОм. Во-первых, он был в наличии и не дефицитен, во-вторых, имеет герметичную конструкцию, в третьих, номинал в единицы кОм является оптимальным.
Далее пришлось снова брать спиртовой термометр, стакан с горячей водой, окунать в неё терморезистор и записывать зависимость сопротивления от температуры. Сразу выяснилось, что изоляция выводов резистора от воды совершенно необходима, иначе результаты будут непредсказуемы. Вот таблица с результатами моих измерений электрически изолированного от воды терморезистора.
Обратите внимание, что зависимость нелинейна, но с учетом узкого температурного диапазона, этой нелинейностью при изготовлении шкалы можно пренебречь
Функциональность термостатов
Комнатный термостат представляет собой небольшой блок с органами управления, который крепится в той или иной точке квартиры или дома. Соединяясь с отопительным котлом, он позволяет управлять его работой, контролировать температуру в помещении, задавать те или иные рабочие режимы. Комнатный терморегулятор удобен тогда, когда котел стоит в техническом помещении или в подвале. Также он пригодится в домах большого размера – например, мы сможем выставить нужную температуру с термостата, располагающегося на втором этаже, в то время как котел стоит на первом этаже или в подвале здания.
Нет необходимости устанавливать терморегулятор в непосредственной близости к отопительному оборудованию.
Комнатный терморегулятор нельзя назвать жизненно необходимым прибором. Напротив, мы можем обойтись и без него, сэкономив деньги в бюджете. Термостат лишь обеспечивает удобство управления отопительным оборудованием. Также он сможет сберечь денежные средства в кошельке, будучи оснащенным встроенным температурным датчиком. Давайте посмотрим, какими функциями наделен комнатный термостат:
- Управление температурой в контуре отопления – достаточно повернуть ручку или выставить требуемое значение кнопками;
- Задание температурного режима в дневное и ночное время – создаем комфортную обстановку в любое время суток;
- Программирование режимов работы – например, в дневное время температуру можно снизить, так как все домочадцы находятся на работе. Ближе к вечеру комнатный термостат отдаст команду на увеличение температуры, чтобы в комнатах стало теплее;
- Контроль температурного режима по встроенному датчику – обеспечивает экономию газа;
- Управление дополнительной аппаратурой – например, погодозависимой автоматикой или солнечным коллектором.
Самые простые комнатные термостаты обладают минимальным функционалом. Базовая функция – регулировка температуры, а все остальные мы можем назвать сервисными.
Основные разновидности терморегуляторов для обогревателя
Выпускаются розеточные и подрозеточные регуляторы для электрического обогревателя. Первый вид не требует специальных навыков и просто включается в розетку, куда затем подсоединяется шнур нагревателя.
По принципу работы различаются термореле для обогревателя:
- электронные;
- электромеханические;
- термостаты.
Есть вмонтированный или выносной прибор, который собирает сведения о температуре в окружающей зоне. Устройство ставится в стене комнаты вне расположения обогревателя.
Электронные
Схема включает выходное реле, датчик, панель с сенсорными или накладными клавишами управления, поворотный регулятор. В моделях есть микропроцессор для обработки команд и подачи сигнала к действию, термометр. Электронные приборы оснащаются монитором для вывода пользовательской информации. Напряжение питающего тока составляет 24 В.
GSM управляемые модели принимают команды из любого района города при наличии мобильной связи. Отдельная SIM-карта вставляется в разъем на контрольном устройстве. Прибор регулирует температуру в помещении в пределах от 0 до +40°С.
Электромеханические
Конструкция простых приборов включает биметаллическую пластину, координирующую периодическое отключение и старт устройства. Регулировка и настраивание параметров проводится поворотным тумблером или рычагом.
В зависимости от способа монтажа различают:
- стационарные модели, которые встраиваются в стену и подключаются к питающему электропроводу;
- терморегулятор в розетку для бытовых обогревателей переносится и применяется в любой комнате.
Есть модели с выносным и встроенным датчиком приема информации. Первый вариант располагается на конце провода, подсоединенного к регулятору. Длина кабеля варьируется от 0,1 до 3 м.
Термостаты
Регулятор работает с температурой в диапазоне от 0 до +35°. Значение ставится круглым тумблером, окруженным числовой шкалой. Прибор настраивается на мощность подсоединенной нагрузки, чтобы показания температуры считывалось правильно. Светодиоды информируют о режиме работы и сообщают о неполадках с температурным датчиком.
Термостат для обогревателя экономит расход электричества, контролируя степень нагрева. Сильный накал теплогенератора ведет к сжиганию кислорода и уменьшению влажности в комнате до критических пределов.
Температурные поломки
- Основная поломка – перегрев. Это первый «звонок». Можете не снимать деталь с машины. Просто прогрейте немного движок. Если окажется, что шланг, ведущий к радиатору, горячий (а при нормальном функционировании он должен быть холодным), то можно заключить, что это поломка.
- Также признаком может стать то, что при наборе скорости стрелка резко падает, а при остановке – поднимается.
- Он постоянно открыт, что не есть правильным способом. Тогда нижний палубок очень быстро нагревается.
- Двигатель начинает закипать, хотя он закрыт. В таких случаях возникает необходимость открыть его. Температура открытия регулятора – это единственная его характеристика. Её обычно указывают на самой детали. Сложно сказать, влияет ли состояние окружающей среды на открытие. Но достоверно известно, что влияние оказывают температура охлаждающей жидкости и установленная – открытия. Она зависит от климата, для которого предназначен автомобиль. Производитель сам устанавливает должное открытие для каждой конкретной модели.
Правила установки терморегулятора
Любую запорно-регулирующую арматуру монтируют с учетом направления движения теплоносителя. На приборе имеется стрелка, курс которой должен совпадать с направлением потока горячей воды. Монтируют регулятор только в этом положении.
Устройство должно располагаться горизонтально, параллельно полу. Если кран будет стоять вертикально, то термоголовка окажется в потоке теплого воздуха от трубы. В результате прибор не сможет точно реагировать на изменение температуры. При постоянно полуоткрытом клапане температура в комнате будет ниже заданной.
Нельзя закрывать термостат декоративными панелями и тяжелыми шторами. Если это все же необходимо, то лучше приобрести регулятор с выносным датчиком, который устанавливается на расстоянии от клапана.
В заключение. Эффективность отопительных приборов, оборудованных терморегуляторами, многократно возрастает. Установка термостатов позволяет сэкономить на оплате счетов, упрощает ремонт системы и создает благоприятную микросреду в доме.
Источник
Электронные термостаты
Электронные терморегуляторы для водонагревателей имеют датчик с принципом термосопротивления – материал изменяет свою токопроводность при нагревании/охлаждении, что регистрирует электросхема. Могут отслеживать значения и передавать их на блок управления. Как правило имеют интегрированное защитное реле.
Плюсы:
- наиболее точные из всех существующих вариантов, что повышает безопасность;
- простые в использовании;
- компактность;
- широкий диапазон настроек;
- программируемость температуры, времени включения.
Недостаток:
- высокая цена. Стоимость электронного терморегулятора 3000 – 4000 р., стержневого 650 – 1500 р.;
- низкая ремонтопригодность.
Электронными термореле оснащают наиболее продвинутые модели водонагревателей, в большинстве случаев совмещаются с цифровым управлением и табло.
Разобрать масляный обогреватель
Фотографии масляного обогревателя показывают: электронный блок завальцован единым целым с гармошкой. Это не так. Надписью «Не накрывать» скрывает пару шурупов, крепежная скоба удерживается пружиной, находящейся в донной части. Хорошо видно невооруженным глазом, пояснения излишни:
- пружина отстегивается;
- откручиваются болты.
Внутри кожуха масляного обогревателя большинство электрических соединений выполнено разъемными клеммами. При необходимости снимите выключатели, биметаллическое реле, открутив изнутри винты, разомкнув провода
Обратите внимание: ТЭН намертво завальцован. Показывает желание производителей, внутрь никого не допускать
Хитрый техник умеет знакомиться
Выбор механического терморегулятора (термостата)
В настоящее время существует масса производителей механических терморегуляторов, есть модели и именитых брендов, но, чаще всего, в продаже вы встретите малознакомые, неизвестные наименования. В своей практике я ствил большое количество различных механических термостатов и могу посоветовать следующее:
— При выборе обязательно обратите внимание на максимальную коммутируемую мощность. Если написно, что терморегулятор на 10 Ампер, к нему можно будет подключить нагрузку не более чем 2.2-2.3 кВт
Терморегуляторы более чем 3.6 кВт подсоединяемой мощности встречаются редко. Если же необходимо подключить большую мощность, придётся использовать контактор, по схеме подключения, ссылку на которые я давал чуть выше.
— Из недорогих терморегуляторов мне понравился вот такой — BALLU BMT-1 — купить можно здесь. По конструкции, он полностью схож с тем, что описан в этой статье. Проработает у вас точно лет 3-5, а дальше зависит от качества сборки конкретной модели и условий эксплуатации. Для дачи, гаража — самое то!
Как работает комнатный термостат?
Вы задаете на термостате необходимую Вам температуру в помещении, – например + 23°С. При понижении температуры воздуха на 0,25°С (порог срабатывания зависимости от моделей термостата), термостат дает команду котлу на включение – котел начинает работать на отопление.
Как только температура воздуха в помещении достигает + 23,25 °С термостат отключает котел. Причем отключает не только горелку, а и насос (начинаем экономить).
Воздух в помещении остывает намного медленнее, чем вода в системе отопления, и частота включений котла сокращается в десятки раз, что не может не сказаться на увеличении срока эксплуатации прибора.
Теперь Вам нет необходимости регулировать температуру на котле вручную – один раз вы ее задали на термостате!
Потеплело зимой на улице – котел не включается, собралась вся семья в доме, температура в помещении повысилась – котел не включается, солнце греет комнату через окно – котел не включается, ваша квартира находиться внутри дома и соседские квартиры Вас подогревают- котел не включается.
Подключение
Самостоятельно выполнить подключение капиллярного термостата очень просто. Перед началом работы нужно изучить схему электрической цепи на корпусе устройства. Если ее нет, то придется выполнить прозвонку всей контактной группы. Стоит учитывать, что подключение любого прибора выполняется строго от источника потребления электрической энергии, через терморегулятор на прибор, который должен через него работать. Существует 2 схемы подключения механизма.
Прямое подключение
Далее будет приведен пример прямого подключения лампы накаливания через капиллярный термостат. Термостат будет использован в качестве выключателя.
- 2 провода подключаются к контактам патрона лампы.
- Конец «1» провода напрямую подключается к одной жиле источника электропитания, например, к «-» аккумулятора.
- Конец «2» провода подключается к выходу «2» на блоке клемм регулятора.
- «+» от источника питание подается на «1» клемму блока регулятора.
При такой схеме подключения лампа будет гореть. Если нагреть колбу термостата, контакты разомкнуться, лампа погаснет. Эта схема подключения используется в нагревательных котлах. Вода не успевает закипать, термостат отключает котел при достижении заданной температуры, что предотвращает образования пара и высокого давления.
Обратное подключение
Пример обратного подключения с той же лампой накаливания. Теперь термостат используется в качестве включателя.
- Оба конца провода соединить с патроном лампы накаливания.
- «1» конец провода напрямую подать на клемму «-» аккумулятора.
- «2» конец подключить к клемме «3» на блоке термостата.
- «+» от аккумулятора подать на клемму «1» ввода термостата.
При прозвонке клемм регулятора было определено, что контакт «1» и «3» замыкаются при размыкании контактов ввода «1» и «2». На собранной схеме лампа накаливания не горит, так как не получает электрической энергии. При нагреве капиллярной колбы, контакт «1» разомкнется, замкнув цепь с контактом «3». При этом положение происходит передача напряжения от одной клеммы на другую. Лампа накаливания теперь горит. Такая схема подключения используется в системах вентиляции и кондиционирования. Приборы не включаются до тех пор, пока не повысится температура воздуха в помещении. Как только датчик сработал, приборы включаются для охлаждения помещения.
При помощи контактной группы капиллярного термостата можно распределить рабочий момент нескольких устройств или приборов. Главное знать точную схему включения и отключения контактной группы.
В нагревательных котлах трех контактный терморегулятор используется для работы прибора и активного реле оповещения. До момента размыкания, термостат работает в цепи с котлом. После преодоления порога срабатывания, контакты размыкают цепь, выключая котел. При этом замыкается вторичный контакт, включая лампочку или сигнал оповещения о прекращении работы.
Каким образом правильно подключить регулятор теплого пола
Подключение регулятора температуры теплого пола не требует специального образования и каких-либо особых навыков.
Это вполне можно сделать самостоятельно, если у Вас есть минимум знаний по электрической части и придерживаясь определенной последовательности действий. В первую очередь нужно выбрать и приобрести сам прибор. Затем его необходимо подготовить к подключению.
Для начала нужно осмотреть устройство, чтобы визуально исключить возможность поломок и повреждений.
Затем в соответствии с перечнем, который предоставляется производителем, необходимо проверить наличие всех перечисленных в нем составляющих. Затем проверяется надежность средств для укрепления аппарата и правильность соединения термопары. Только после этого можно приступать непосредственно к подключению терморегулятора.
Схема подключения регулятора температуры теплого пола изображена либо в инструкции по эксплуатации, либо на корпусе самого термостата. Изучив ее, вполне можно подключить устройство самостоятельно. Любой из видов терморегуляторов теплого пола имеет специальные колодки для подключения проводов, каждая из которых выполняет определенные функции:
ВАЖНО!!! Все работы по подключению и настройке терморегулятора теплого пола нужно производить предварительно отключив напряжение. Последним этапом является проверка того, правильно ли функционирует устройство
Для этого необходимо придерживаться следующей последовательности действий:
Последним этапом является проверка того, правильно ли функционирует устройство. Для этого необходимо придерживаться следующей последовательности действий:
Если необходимо уменьшить желаемую температуру, нужно повернуть реле на выбранную позицию и при этом подача электроэнергии должна прекратиться, что свидетельствует о том, что прибор функционирует правильно.
Если, при увеличении температуры, нет напряжения в контактах № 3 и № 4, то нужно проверить работу температурного датчика теплого пола. Для этого с помощью специального прибора можно измерить сопротивление в проводах и сравнить их с паспортными данными. Если параметры не совпадают, то можно потребовать замену датчика температуры теплого пола.
Если Вы приобрели программируемый датчик, то сообщение о возможной неисправности высветится на его панели.
Существует еще один метод проверки правильности работы терморегулятора теплого пола. Для этого можно подключить систему подогрева напрямую. Чтобы это сделать, нужно при отключенном напряжении подсоединить контакт № 4 к контакту № 1, а контакт № 3 к контакту № 2 и подать напряжение в сеть, подождав примерно пол часа, попробуйте пол, если он нагрелся, значит причина дефекта — в самом регуляторе температуры теплого пола.
Принцип действия
Работает все достаточно просто:
- Конец капиллярной трубы крепится на испаритель. Исходя из того, что она заполнена хладагентом фреоном, при повышении температуры внутри холодильной камеры в ней возрастает давление.
- Благодаря этому замыкаются соответствующие контакты реле, а также включается компрессор.
- Спустя некоторое время температура в холодильном отсеке опускается, давление в трубке падает, а контакты размыкаются, затем компрессор выключается.
Еще одной достаточно важной составляющей терморегулятора является пружина, которая сжимает и разжимает его контакты. Как раз от нее и зависит, как и в какое время они будут срабатывать
К примеру, чтобы разомкнуть контакты с маленьким давлением в системе, необходимо меньше усилий, для большого давления — больше. Сила натяжения пружины регулируется с помощью ручки переключения терморегулятора.
Иногда устанавливается в рефрижераторы электронный терморегулятор, который состоит из модуля управления и температурного датчика. В новых моделях вполне может быть установлено сразу несколько датчиков, для каждой из зон охлаждения. В случае, если ваш холодильник обладает электронным режимом управления температурой, для того чтобы его отремонтировать, могут понадобиться специальные знания.
Возможно ли сэкономить на плате за централизованное отопление?
Теоретически ответ будет утвердительный, но на практике все не так просто. Предположим, что решено установить в квартире умный термостат с программируемыми терморегуляторами. В результате работы оборудования расход ресурсов сократится примерно на треть. Это будет зависеть еще и от количества теплопотерь жилья и других факторов. Но на сумме в платежке этот факт никак не отразится.
Дело в том, что жильцы в многоквартирных домах платят за отопление по так называемым нормативам или по показаниям счетчиков. Последние могут быть индивидуальными или общедомовыми. В нашем случае чтобы зарегистрировать факт снижения потребления ресурсов и, соответственно, снизить плату за отопление понадобится установить счетчик тепла в квартире. Это далеко не всегда возможно.
Принцип работы накладных термостатов
Существует несколько разновидностей накладных термостатов. Бывают термостаты с биметаллической пластиной, а бывают термостаты с гильзой. В первом случае на нагрев теплоносителя реагирует биметаллическая пластина, во втором случае, газ, который заключён в герметичную колбу.
Бывают также электронные терморегуляторы, которые представляют собой плату с дисплеем и накладным резистором, который снимает температуру воды в системе отопления. Стоимость электронных термостатов выше, чем накладных. В данной статье строительного журнала samastroyka.ru будет рассмотрен порядок подключения накладного термостата с биметаллической пластиной.
Устройство термостата Sandi Plus SD349
Накладной термостат с пружиной Sandi Plus SD349 имеет пластиковый корпус, на котором расположен регулятор температуры. Внутри термостата имеется биметаллическая пластина, которая реагирует на изменение температуры теплоносителя в системе отопления.
При нагревании пластина поднимается вверх и толкает тем самым расположенный над ней переключатель. При остывании, пластина опускается вниз, что приводит к переключению контактов в другое положение. То есть, переключатель имеет всего два положения.
Также внутри термостата располагается клеммная колодка с тремя контактами (1-2-3). Во многих аналогичных накладных термостатах вместо цифры 1 имеется обозначение в виде буквы «С». Так вот, цифра «1» и буква «С» обозначают общий контакт, а остальные цифры (2 и 3) включение и отключение термостата при заданной температуре.

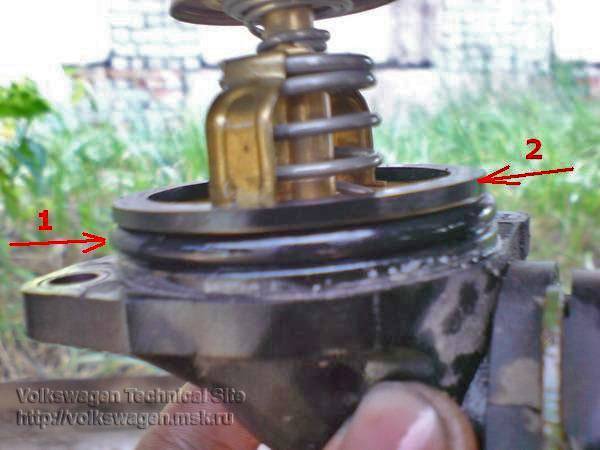

О видах термостатов
Различаются модели по стоимости и принципу действия.
На рынке большую популярность получили изделия немецкого автопрома, но для них характерна высокая цена. Отечественные агрегаты неплохо вжились в конструкции современных авто любой марки, однако иногда раньше времени дают сбои. Вообще, с 2006 г. выпуск в России термостатов прекращен. Встречается прежняя продукция «СтАто», но сегодня завод реконструирован в «Прамо». Он занимается переупаковкой китайских термостатов и отправляет их на авторынок под собственным брендовым именем. Аналогичный алгоритм работы выбрали и другие «родные» предприятия. С повышенным контролем качества можно считать , работающую во Владимирской области.
Водителей больше интересуют универсальные вариации. Какие типы предлагаются на рынке?
- Одноклапанный вариант, имеющий клапанную «тарелку» и терморегулирующий элемент. Его относят к разряду востребованных, благодаря возможности монтировать на разные авто. Все потребности двигателя он иногда не в силах удовлетворить, однако прекрасно справляется с работой на двигательных системах от предприятия «УМЗ».
- Плюсом двухступенчатого устройства становится наличие двух клапанов. Сегодня изготовители предлагают усовершенствованные его функции.
- Прогрессивной идеей инженеров, успешно реализуемой в жизни, служит электронный термостат. Благодаря расширенным способностям регуляции открытия и закрытия клапана, двигатель может функционировать в разных режимах. Это приводит к снижению потребления горючего, меньшему моторному износу, способствует легкому управлению в тяжелых условиях дороги. Модель подходит для иномарок, машин последнего десятка лет, с хорошим бортовым компьютером и с опцией контроля термостата. Высокая точность работы, возможность ручного и автоматического регулирования добавляют плюсы в «копилку» достойных моментов разработки.
На отдельных моделях машин устанавливаются оба варианта при условии эксплуатации мощного мотора, как на «КамАЗах». Подчас в ход идут сразу три изделия.
Виды
Схема стабилизатора напряжения 220в своими руками
В простейшем варианте (реле холодильника) применяют механический переключатель. Для более точной регулировки (обороты двигателя) используют не только микроэлектронику, но и специализированное программное обеспечение.
Терморегулятор на трех элементах
Чтобы сделать простой терморегулятор своими руками схема для блока питания персонального компьютера подходит лучше других вариантов.
Регулятор вентилятора для компьютерного БП
Термистором измеряют температуру в контрольной точке. Потенциометром устанавливают оптимальное значение для включения вентилятора. Изменять обороты данная схема не способна. Подключает индуктивную нагрузку MOSFET транзистор. Допустимо применение аналога с подходящими силовыми характеристиками.
Терморегуляторы для котлов отопления
Регулятор температуры своими руками можно сделать в рамках проекта модернизации старого котла. Не имеет значения вид топлива, хотя проще обеспечить хороший результат с применением газового оборудования.
Схема термостата с индикацией показаний на LCD экране
Цифровой терморегулятор
В этом примере разработчики создавали устройство поддержания температурного режима в хранилище фруктов (овощей). Для анализа поступающих данных выбрана микросхема со следующими блоками:
- таймеры;
- генератор;
- два компаратора;
- модули обмена, сравнения и передачи данных.
При соответствующем положении переключателей светодиодная матрица показывает актуальное значение температуры или контрольный уровень. Кнопками в пошаговом режиме устанавливают нужный порог срабатывания.
Схема с регулировкой гистерезиса
