Насадки на перфоратор или как расширить функционал инструмента

Установка рычага переключателя режимов

Переключатель режимов предназначен для перевода муфты сцепления поз.39 в различные положения и передачи поступательного движения на вал ударного механизма через подшипник качения поз.41 к цилиндру поз.32.

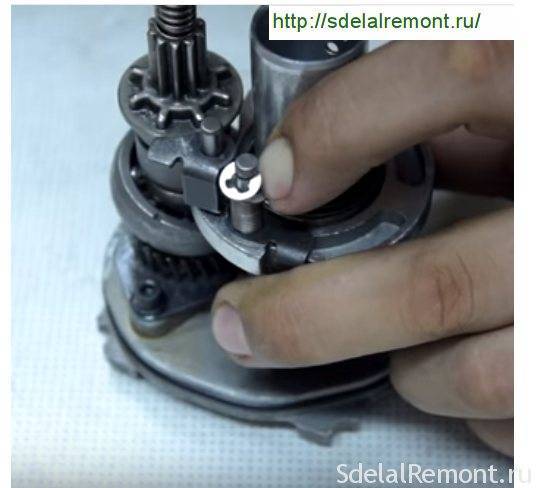

Сборка рычага переключателя режимов перфоратора Макита 2450

На ось внутреннего корпуса надо надеть рычаг переключателя режимов поз.82, сверху поддавливающую пружину поз.88, задавить плоской шайбой поз.87. Установить стопорное кольцо поз.86. и зафиксировать.


Стопорное кольцо надо обязательно тщательно зафиксировать. Поворачивая промежуточный вал, надо тщательно проверить правильную работу и свободный ход цилиндра в корпусе. Это надо проделать сейчас, чтобы не выяснилось по окончанию сборки, что узел собран неправильно.

Порядок использования перфоратора в различных режимах

Данный инструмент располагает целым набором рабочих режимов. Причем выбираются они, исходя из конкретных задач. Как правило, выбор подходящего режима не составляет труда. Но при условии, что инструкция была перед этим тщательно изучена.

Сверление

Чтобы перфоратор работал в режиме обычного сверления, рычажок выбора режимов следует поставить в соответствующее положение. То есть в то, которое обозначено значком сверла. После этого можно приступать к обычному сверлению. Причем значительных усилий в процессе работы прикладывать не потребуется.

Ударное сверление

В принципе, понятно, что для запуска данного совмещенного режима потребуется переключатель режимов поставить на «сверло + молот». То есть в положение, обеспечивающее совмещение двух действий.

Если задействовать данный режим, то перфоратором можно проделывать отверстия в бетонных или кирпичных конструкциях. Это становится возможным в результате того, что его рабочий элемент одновременно выполняет как вращательные, так и поступательные движения.

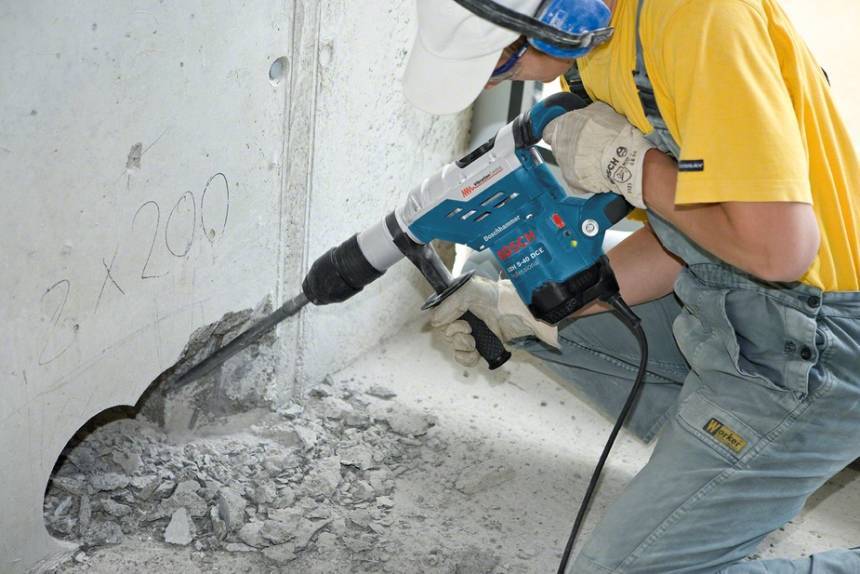

Долбление

Режим долбления при выполнении ремонтных работ используется, как правило,  довольно часто. Чтобы его активировать, переключатель ставят в положение «молот». В результате вращение рабочего элемента перфоратора прекращается. Он выполняет только поступательные движения. Которые позволяют, например, прокладывать штробы, выполнять отбойные работы, дробить какие-то конструкции.

ВНИМАНИЕ!!!Если вы занимаетесь долбежными работами, то перфоратор надо удерживать особенно хорошо. Причем работа будет более эффективной, если при этом использовать специальные пики, лопатки, зубила и долота.

Реверс

Эта функция позволяет изменять направление движения рабочих элементов инструмента. Причем недорогие устройства имеют, как правило, электрический реверс. В профессиональных же перфораторах реверс обеспечивается с помощью коробки передач. В принципе, последний вариант более надежен. Но обходятся такие инструменты существенно дороже.

Необходимость в реверсе, как правило, возникает в случае заклиниваний при проделывании больших отверстий. Используя этот режим, сверло можно освободить практически без труда.

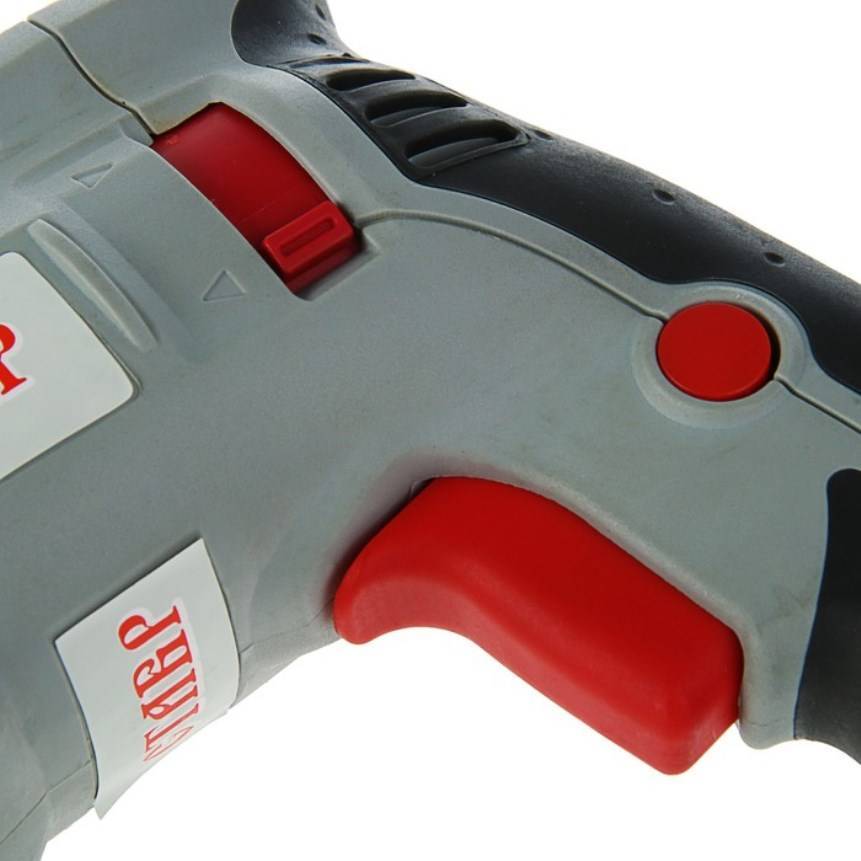

Кнопка реверса на перфораторе

Перфоратор и его дополнительные возможности

В некоторых перфораторах имеются дополнительные режимы. Это, например, отклонение долота. Это особенно эффективно в процессе долбления. Функционируя в этом режиме, инструмент во время каждого удара отклоняет долото на некоторый угол.

Порядок переключения режимов

Смену режима можно производить только при полностью остановленном механизме. Однако перфоратор от электросети можно не отключать.

ВНИМАНИЕ!!!Если вы сменили режим, убедитесь, что переключатель надежно установлен в соответствующее положение.

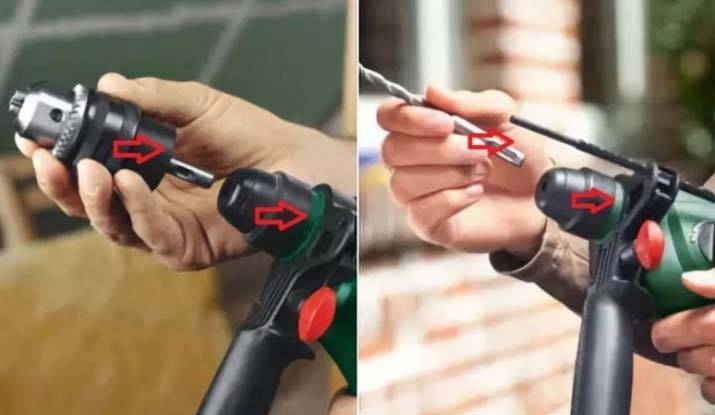

Последовательность извлечения сверла из перфоратора

Чтобы достать сверло из перфоратора (Декстер или иной фирмы), нужно придерживаться следующего руководства:

  • Для начала посмотреть, какой патрон стоит на устройстве. Если к перфоратору нужно крепить сверло, которое держится на двухмуфтовом элементе, необходимо просто переключить устройство в реверсивный режим. Нижнюю муфту нужно держать одной рукой, а другой выкручивать верхнюю.
  • Если используется одномуфтовое крепление, то насадку можно открутить одной рукой. Сверло держит автофиксатор.

Извлечение сверла

Операция не сложная и с любым видом крепления займет меньше минуты. Но могут возникнуть проблемы с заклиниванием, в этом случае придется приложить больше усилий.

Инструкции к тому, как закрепить сверло в перфораторе не требуется — нужно просто все проделать в обратном порядке.

Основные причины застревания бура

Застревать бур может, если перфоратор работает без смазки. К проблеме приводит и засор. Если под фиксационный шарик попала окалина, она препятствует свободному выходу оснастки, поэтому нужно обязательно смазывать хвостовик насадки.

Еще одна причина застревания – излишнее надавливание на перфоратор. Из-за этого работа не будет выполнена быстрее, потому как сокращается амплитуда удара. Если бур попадет в камень или гальку, он заклинит. Насадка обломится при попадании в арматуру, поэтому сильно давить на инструмент не надо. Почему и рекомендуют держать его прямо, работать мягко и аккуратно.

Часто встречающаяся причина – расплющивание или искривление хвостовой части. Это случается при использовании низкокачественных насадок, не способных выдерживать высокие нагрузки.

Оснастка перфоратора

Чаще всего его используют для работы с:

  • бетоном;
  • кирпичом;
  • камнем;
  • железобетоном;
  • металлом.

Редко – с древесиной. Разнообразие материалов предполагает наличие большого количества насадок (рабочего органа):

  • сверла;
  • буры;

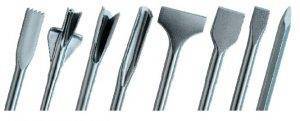

  • зубила;
  • коронки.

Все они предназначены для выполнения разных работ. Сверлами в поверхностях делают аккуратные отверстия нужного диаметра и глубины.

Изделия, которые предназначены для работ по такому прочному материалу, как бетон, изготавливают с применением твердосплавных пластин. Их напаивают на режущую часть. Но в процессе применения они изнашиваются.

Как заточить сверла по бетону для перфоратора? Заточку можно выполнить на корундовом точильном круге, который установлен на соответствующем оборудовании. Сверло необходимо затачивать так, чтобы износившиеся режущие края стали прямыми, а место, в котором они пересекаются, точно совпадало с осью вращения перфоратора

Обращать внимание следует и на угол заточки двух режущих кромок. При неравномерности этого параметра, кромка, у которой угол заточки большой, будет нагружаться сильнее

В результате перфоратор быстро выйдет из строя.

Буры предназначены для пробивания высокопрочных материалов. Инструмент с буровой насадкой одновременно сверлит, совершает вибрирующие действия или удары. Такая работа необходима при установке розетки. Когда на аппарат установлены зубило или лопатка он работает как отбойный молоток.

Тип крепления у всех насадок, кроме сверл, подходит только для перфоратора, потому что имеет под него крепления в форме канавок и посадочный хвостик. Обычное сверло от дрели закрепить в перфораторе можно, нужен съемный патрон (переходник). Он бывает 2-х видов: кулачковый и быстрозажимный. Для закрепления кулачкового зажима используют специальный ключ. Его вставляют в резьбу на внешнем периметре и поворачивают. В это время цанговый механизм, который установлен внутри патрона, в зависимости от того в каком направлении двигают ключом, сжимается или разжимается.

Быстрозажимной патрон приводят в действие, прилагая небольшое усилие рукой. Отверстие для сверла откроется, если нажать вниз на патрон.

Есть еще и небольшая вытянутая конструкция, позволяющая удлинять сверла. Благодаря удлинителю можно делать более глубокие сквозные отверстия в разных материалах. При сверлении с его использованием следует внимательно корректировать режимы резания.

Для разных материалов нужных разные сверла

Патроны, используемые инструментом

О патронах желательно поговорить подробнее, чтобы пользователь лучше понимал принцип их работы — так ему будет проще в процессе замены сверла.

Устройства впервые начали использовать еще в 30-х годах прошлого века. В результате разработок производители пришли к выводу, что чем проще конструкция, тем надежнее фиксация.

Основное достоинство ключевого образца — он максимально надежно крепит буравчик в перфораторе.

Патрон для перфоратора

Быстрозажимные патроны затягиваются с помощью усилий рук оператора. В зависимости от конструктивных особенностей их делят на образцы с одной и двумя муфтами. Принцип действия устройств различается.

Наиболее просто справиться с одномуфтовым зажимом, но используют его только в комплекте с дрелями и перфораторами, на которых установлена автоматическая блокировка рабочего вала. Чтобы закрепить насадку, можно пользоваться всего одной рукой, что упрощает работу.

Для использования двухмуфтового зажима, необходимо одной рукой держать заднюю муфту, а другой вращать передний вал.

Для шлифования и полировки

Если установить насадку на дрель для шлифовки и полировки, то можно проводить следующие работы:

  1. Полировать металлические, деревянные покрытия, а также стеклянные поверхности.
  2. Шлифовать металл, а также детали из этого него.
  3. Убирать коррозию, зазубрины, окалину на старых покрытиях.
  4. Шлифовать края стекла.

Преимуществом шлифовальных насадок на дрель является то, что для подобных работ нет необходимости покупать оборудование, которое имеет довольно высокую цену. А если применять насадки, то отлично можно справиться с этими задачами, поверхность останется идеально гладкой и ровной. А ещё положительным моментом является то, что их можно использовать для обработки труднодоступных мест, куда нельзя добраться другими инструментами.

Если купили насадку на дрель, чтобы обрабатывать дерево или другой материал, вначале стоит внимательно прочитать информацию, поскольку для разных видов оснасток потребуется устанавливать разную мощность и количество оборотов на инструменте.

Насадки для шлифовки и полировки представляют собой обычный стержень, на которой будет крепиться шлифовальный материал, например, войлок, поролон и наждачная бумага.

Разновидности

Бывают следующие виды оснасток:

  • дисковые;
  • тарелочные;
  • веерные;
  • торцевые;
  • барабанные;
  • чашечные.

Эти приспособления будут делиться не только по типу конструкции, но также по степени жёсткости: они могут быть твёрдыми, супермягкими, мягкими или рельефными.

Чашечные

Чашечную насадку можно использовать для шлифования дерева или другого покрытия. Состоит такое приспособление из стержня, на который закрепляется патрон и корпус, напоминающий чашку. Внутри чашки располагается большое количество щетины разной жёсткости. Обычно такую насадку используют для того, чтобы удалить коррозию со старого покрытия. Ещё бывают модели, которые имеют очень мягкие полирующие материалы: поролон, войлок. Корпус изготавливают из прочного пластика или металла. Если купили мягкую насадку на дрель, то её можно использовать для полировки покрытия автомобиля.

Дисковая и тарелочная

Дисковая оснастка состоит из стержня, шлифующего материала и корпуса. Отличие от предыдущей модели заключается в направлении щетины. В этом варианте она будет направлена от центра к краям диска. Использовать такую насадку нужно очень аккуратно, поскольку можно легко испортить любое покрытие. Щетина бывает из стальной проволоки или латунной.

Тарелочная оснастка изготовлена по такому же принципу, что и для шлифовальных устройств. Но вместо резьбы оснащается неподвижным или подвижным стержнем, который закрепляется в патрон. Наждачную бумагу необходимо крепить при помощи специальных липучек.

Рекомендуется покупать тарелочную насадку, которая имеет подвижный стержень, с резиновым или мягким толстым слоем между липучкой и основой. Тогда можно будет отрегулировать необходимый угол наклона дрели и плавно повторить контур обрабатываемого материала.

https://youtube.com/watch?v=eSdWpYaNAvE

Есть работа ведётся с использованием жёсткой тарелки, то её будет очень сложно контролировать. И если удастся сделать небольшой наклон, она заметно углубится в поверхность изделия. В итоге металл может быть просто испорчен. Именно поэтому лучше использовать прочно закреплённый инструмент.

Веерные, барабанные и торцевые

Веерная насадка выглядит как маленький диск в центре, а к его краям крепятся лепестки наждачной бумаги или другого похожего материала. С помощью такой насадки можно обработать труднодоступные места, полости внутри или отшлифовать отверстие, поскольку оснастка примет абсолютно любую форму. Приспособление крепится в патроне дрели таким же образом, как и в предыдущих видах.

Барабанная оснастка сделана в виде стержня с цилиндром, который покрыт сверху наждачной бумагой. От тарелочной насадки отличается тем, что поверхность, которая будет обрабатываться, располагается параллельно патрону, а не перпендикулярно. Обработке можно подвергнуть стекло, металл или дерево. Обычно применяется для того, чтобы заточить торец стекла. Различаются жёсткие и мягкие в зависимости от цели покупки.

Торцевая оснастка выглядит как стержень, на конце которого закрепляется необходимый обрабатывающий материал. Эта оснастка действует по принципу напильника. С её помощью очень легко увеличить отверстия, а также удалить зазубрины и сделать гладкие края.

Подбор и установка бура для перфоратора

Критериев для выбора инструмента для бытового или промышленного использования много. Главное требование касается того, чтобы перфоратор мог работать с твердыми материалами. Выбирая, нужно исходить из стоимости и качества изготовления. Необходимо опасаться подделок

Не стоит обращать внимание на продукцию низкой ценовой категории. Такая оснастка чаще всего выдержит разовую работу

Чтобы не нанести ущерб перфоратору, эти насадки нежелательно вставлять в патрон.

Основное правило выбора – популярность производителя. Самыми известными считаются изделия марки Bosch, Makita. Но надо иметь в виду, что продукция одного бренда, изготовленная в разных странах, нередко отличается по длительности эксплуатации и эффективности.

Для домашнего пользования подходит маркированная оснастка средней стоимости, профессионального – самая дорогая. Диапазон и потенциальный ресурс использования определяет качество материала. При покупке нужно учитывать конструкцию закрепляемой хвостовой части.

Хвостовик SDS Plus

Хвостовики делятся на разные типы, это зависит от крепежной системы. Для малых и средних мощностей с ударно-режущим инструментом диаметром 10-18 мм более востребованы SDS и SDS plus. Длина зафиксированной части – 4 см. SDS top применяют при диаметре бура 14 мм. SDS max используют для более мощных перфораторов, диаметром – от 18 мм, глубиной крепежа – 9 см. SDS quick – хвостовик, имеющий цилиндрическую форму, с 4 параллельными выступами. Эти насадки используют в патронах специальных перфораторов марки Бош, а также в патронах шуруповертов и дрелей.

Перед тем, как выбрать расходный материал по типу хвостовой части, сначала надо почитать инструкцию по эксплуатации инструмента. Как правило, производитель в ней точно указывает данный параметр.

В отдельных случаях решить производственную задачу без удлинителя не получится, благодаря ему удается увеличить длину бурения, при этом диаметр отверстия не меняется. Это уместно при выполнении земляных работ или применении коронок.

Как вставить бур в перфоратор? Инструмент задней частью нужно установить патроном вверх на пол или другую устойчивую твердую поверхность. Взяв рукой за корпус патрона, его оттягивают вниз, к валу. Другой рукой бур под прямым углом вставляют в патрон. Должен раздастся характерный щелчок. Этот звук свидетельствует о надежной посадке оснащения в пазы. Если бур не удалось надежно закрепить в гнезде, причина чаще всего в изношенном патроне. Его необходимо снять, попытаться восстановить или поменять.

Для забивания гвоздей насадки

Еще перфоратор можно совершенно свободно заменить молоток. Для этого в конструкцию патрона устанавливается специальное устройство. Конструкция насадки напоминает переходник. С одной стороны наконечник для закрепления в патроне инструмента, а с другой части находится канавка, в которую утапливается шляпка забиваемого гвоздя. Размер канавки зависит от размера шляпки гвоздя, поэтому при покупке нужно учитывать эти критерии обязательно.

Принцип работы такой насадки достаточно прост. Перфоратор переключается в режим отбойного молотка, а в канавку насадку вставляется гвоздь. После этого нужно направить ножку гвоздя в направлении, куда его нужно заколотить. Дальше после нажатия кнопки пуск на перфораторе, происходит быстрое заколачивание гвоздя. Кроме того, что такая насадка применяется для забивания гвоздей, ее можно использовать также для забивания штырей и даже стержней заземления, исключив необходимость прикладывать титанические усилия для достижения результата.

https://youtube.com/watch?v=4K_oZiNHERc%3F

Это интересно! Кроме того, что такие насадки облегчают выполнение работ, они еще и позволяют ускорить процесс забивания гвоздей в несколько раз.

Правила безопасного использования инструмента

Для обеспечения безопасных условий труда и эффективного использования инструмента при работе перфоратором следует соблюдать ряд правил:

обязательно использовать средства индивидуальной защиты глаз, ушей, рук и ног;
проводить осмотр инструмента перед каждым началом работ;
при бурении длинных отверстий необходимо начинать с коротких буров и выполнять бурение постепенно;
длительная непрерывная работа приводит к перегреву редуктора и обмотки якоря. В этом случае перфоратору нужно давать остыть. Допустимая продолжительность работы в холостом режиме и под нагрузкой указаны в паспорте инструмента или в руководстве по эксплуатации;
соблюдать режим смазки хвостовиков буров. Делать это следует литолом или солидолом через каждые 150–200 выполненных бурильных операций. Некоторые источники рекомендуют смазывать хвостовики буров при каждой установке бура в патрон;
своевременно выполнять техническое обслуживание инструмента. Объём работ технического обслуживания и его периодичность указаны в паспорте перфоратора;
если обрабатываются материалы повышенной твёрдости, необходимо использовать жидкостное охлаждение отверстия;
при интенсивной работе периодически охлаждать бур. Металл рабочего инструмента (бура) при перегреве безвозвратно меняет свои механические свойства (твёрдость, упругость). Если своевременно не охлаждать бур, он станет непригодным для дальнейшей работы. Не существует нормирования времени работы бура. Это зависит от усилия, приложенного к перфоратору, материала, который бурят, интенсивности бурения и др. Определять температуру нагрева бура рукой крайне опасно

Лучше обращать внимание на тепло, исходящее от корпуса перфоратора. Перегретые буры часто изменяют цвет на более тёмный, иногда с синим отливом.

Для длительного бурения особо твёрдых материалов, во избежание перегрева бура, следует использовать систему принудительного жидкостного охлаждения. Такая система реализуется за счёт подачи в зону бурения охлаждающей эмульсии или обычной воды. Для этого применяют тонкие трубки или специальные водяные муфты.

Подача жидкости в зону работы

Чтобы не усложнять работу, достаточно охлаждать бур в подготовленной ёмкости с водой через одинаковые промежутки времени. Эти интервалы устанавливаются опытным путём относительно температуры нагрева бура

Важно не перекалить бур. Не доводите его до состояния, в котором он изменяет цвет

В каких случаях могут мигать лампочки?

Если перфоратор оснащён лампочками световой сигнализации, то их сигнал может означать поломку или неисправную работу какого-либо узла или механизма. Если на перфораторе мигает красная лампочка, следует обратиться к руководству по эксплуатации прибора.

Рекомендации для недопущения застревания

При работе с качественными бурами, они в перфораторе не застрянут. Так как на рынке много подделок, после покупки желательно их проверить. Приобретенный бур поставить в инструмент, просверлить несколько отверстий, хорошее изделие после высверливания вытаскивается без труда. Нужно следить и не пропустить, когда оно начнет передвигаться по стволу с большим усилием. Даже сверло высокого качества расклепается, если мощным инструментом делать отверстия в материалах, для работы с которыми это изделие не годится.

Чтобы этого не случилось, специалисты советуют часто вытаскивать бур, из отверстия убирать:

  • строительный мусор;
  • пыль и прочие загрязнения.

В железобетонных стенах обязательно присутствует металлическая арматура, существует опасность, что при просверливании бур в них застрянет. Перед тем как начать работать специальным устройством обязательно проверяют, где она находится.

Ямобур для перфоратора что такое и зачем применяется

Всем известен такой инструмент, как ручной бур для бурения в грунте отверстий под установку столбиков. Чтобы автоматизировать этот процесс, производители выпускают специальные насадки, которые внешне напоминают проломной бур.

Отличаются они тем, что предназначены исключительно для того, чтобы получить отверстие в грунте. Сверлить перфоратором с насадкой ямобур нужно в режиме сверления

При этом немаловажно использовать агрегаты пистолетного типа высокой мощности. Маломощные перфораторы не смогут справиться с такими задачами

https://youtube.com/watch?v=5DdrSzneJ3g%3F

Теперь вы знаете, как называются насадки для перфораторов, и какими они бывают. Однако на вышеперечисленных видах приспособлений функционал инструмента не заканчивается. Еще очень много вариантов насадок, которые изготавливаются своими руками для облегчения работы по снятию лакокрасочного покрытия с бетонных поверхностей. В завершении нужно отметить, что чем мощнее инструмент, тем больше его спектр возможностей. Если вы до сих пор использовали перфоратор только для бурения бетона, то теперь можете существенно расширить его функционал, сэкономив на покупке разнообразных инструментов.

Выбор насадок

 В основном коронка и подобные насадки идут в комплекте с оборудованием. Цена насадок для штробления на перфоратор достаточно высокая, но работать без них также невозможно. Если же купить обыкновенную насадку, например, ту же коронку, она может обойтись и недорого, но и прослужит недолго. Конечно, можно увеличить срок службы насадок, поливать, например их водой для охлаждения, делать частые перерывы, что бы не перегревался.

 Но намного эффективней использовать алмазные коронки, но при их выборе нужно учитывать допустимый размер  и вид перфоратора.


Коронка с алмазным режущим краем

Так же нужно выбирать и бур для бетона. Тот, который идет в комплекте с оборудованием, в основном не для больших нагрузок. Поэтому нужно выбрать для работы набор, или на выбор инструмент качественный, имеющий сертификат. Не совсем подходящие китайские буры к дорогому перфоратору

 При выборе нужно обратить внимание на спираль – она считается лучшей с больше закрученной спиралью. Если выбирать лопатку, нужно смотреть, какой металл используется в нём

Инструмент с закалкой будет крошиться и нуждаться в постоянной заточке.


Насадки на перфоратор для штробления стен

 Весь инструмент лучше выбирать оригинальный. Аналоги в таком виде работ не помощники, просто потратите деньги.

Что делать, если сверло не двигается с места

Сверло может застрять так, что его невозможно сдвинуть с места. Как вытащить сверло из перфоратора в такой ситуации? Чтобы извлечь ту часть насадки, которая торчит, надо зажать в тиски. Молотком постучать по патрону, чтобы не испортить инструмент, используют деревянную наставку. Когда из патрона покажется хвостик заклинившего сверла, стучать прекращают.

Если данные действия не помогли вынуть насадку, патрон полностью снимают, кладут в бензин. Внутрь заливают автомобильное масло, оставляют на 1 час. После его пытаются извлечь вновь.

Очень часто во время ремонтных работ, сверло застревает в стенке. Когда предстоит вытаскивать, то не надо нажимать на курок и тянуть. Так можно сломать. Сильно расшатывать инструмент также нельзя, сверло может сломаться, останется обломок. Дрелью можно рядом просверлить еще одно отверстие, несильно расшатывая перфоратор, попробовать извлечь.

Если это не помогло, используют газовый ключ. Его накручивают на бур и бьют от стены молотком по рукоятки. Если ключ очень большого размера, в качестве прокладки используют стальную пластину.

Если предстоит извлекать бур, застрявший насквозь, сделать это можно с помощью кувалды. Бьют ею по направлению сверления. Нельзя ударять по самому сверлу. Для смягчения ударов надо поставить доску или любую прокладку.

Чтобы такой проблемы не возникало, необходимо чаще вытаскивать насадки. Из просверливаемого отверстия убирать пыль, удалять различные загрязнения, кусочки обрабатываемого материала.

Заклинить в поверхности сверло может, если на него будет оказываться слишком большое давление. Работать перфоратором надо легко. Железобетонная конструкция предусматривает наличие в ней металлической арматуры, поэтому в ней вполне может застрять сверло. Специалисты советуют перед тем как начать работать, специальным устройством проверить в каких местах расположены эти металлические элементы.

Сверло легко устанавливается в исправный инструмент
