Насадки для перфоратора: всевозможные виды

Разновидности шнеков по типу лопастей

Состав раствора, его объем и консистенция требуют венчик определенной формы для перемешивания, поэтому важно правильно подобрать модель. 1

Спиралевидная насадка (венчик)

1. Спиралевидная насадка (венчик).

Это наиболее распространенный тип. Он представляет собой длинный стержень с несколькими спиральными витками и защитным кольцом на конце. Они бывают право- и левосторонними. В первом случае спираль закручена по часовой стрелке, во втором — против.

Правосторонние предназначены для приготовления густых цементных и штукатурных смесей. В таких растворах тяжелые частицы оседают вниз, а движущаяся по часовой стрелке спираль поднимает их наверх, придавая составу однородную консистенцию.

Для смешивания веществ с низкой степенью вязкости: жидких шпатлевок, лакокрасочных материалов — требуется левосторонний венчик. Спираль вращается против часовой стрелки и опускает раствор вниз, препятствуя его разбрызгиванию.

Если миксер оснащен функцией реверса, то можно обойтись шнеком одного вида.

2. Венчик с прямыми лопастями.

Он перемешивает составы только в горизонтальной плоскости, отлично удаляет из них имеющиеся пузырьки воздуха и не допускает образования новых. Его применяют для получения смесей на основе гипса, полимерных смол, герметиков, клеев. Избыток воздуха в таких материалах приводит к утрате ими своих эксплуатационных свойств.

3. Винтообразная насадка (венчик).

Представляет собой венчик с противоположно направленными лопастями. Его применяют для перемешивания очень легких жидких растворов, чаще всего лаков и красок. Встречаются модели с двумя винтами на стержне. Нижний приподнимает компоненты и смешивает их, верхний прижимает раствор и препятствует разбрызгиванию.

4. Для приготовления бетона, песчано-гравийных смесей, битума и других материалов высокой плотности применяют насадки узкого назначения, отличающиеся особой прочностью.

Диаметр венчика составляет от 80 до 160 мм. Стандартная длина шнека — 40 и 60 см. В том случае, если ее недостаточно, используют дополнительные штанги. Суммарная длина венчика может доходить до 1 м. Таким шнеком можно перемешивать растворы в емкостях до 200 л.

Оснастка перфоратора

Чаще всего его используют для работы с:

• бетоном;
• кирпичом;
• камнем;
• железобетоном;
• металлом.

Редко – с древесиной. Разнообразие материалов предполагает наличие большого количества насадок (рабочего органа):

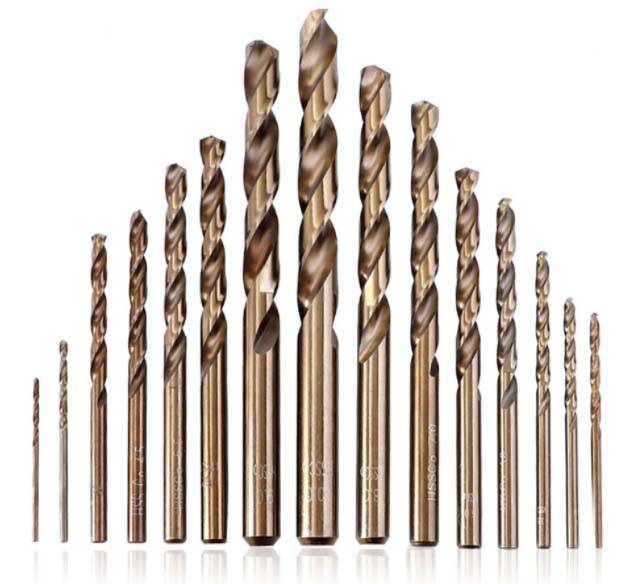

• сверла;
• буры;
• зубила;
• коронки.

Все они предназначены для выполнения разных работ. Сверлами в поверхностях делают аккуратные отверстия нужного диаметра и глубины.

Изделия, которые предназначены для работ по такому прочному материалу, как бетон, изготавливают с применением твердосплавных пластин. Их напаивают на режущую часть. Но в процессе применения они изнашиваются.

Как заточить сверла по бетону для перфоратора? Заточку можно выполнить на корундовом точильном круге, который установлен на соответствующем оборудовании. Сверло необходимо затачивать так, чтобы износившиеся режущие края стали прямыми, а место, в котором они пересекаются, точно совпадало с осью вращения перфоратора

Обращать внимание следует и на угол заточки двух режущих кромок. При неравномерности этого параметра, кромка, у которой угол заточки большой, будет нагружаться сильнее

В результате перфоратор быстро выйдет из строя.

Буры предназначены для пробивания высокопрочных материалов. Инструмент с буровой насадкой одновременно сверлит, совершает вибрирующие действия или удары. Такая работа необходима при установке розетки. Когда на аппарат установлены зубило или лопатка он работает как отбойный молоток.

Тип крепления у всех насадок, кроме сверл, подходит только для перфоратора, потому что имеет под него крепления в форме канавок и посадочный хвостик. Обычное сверло от дрели закрепить в перфораторе можно, нужен съемный патрон (переходник). Он бывает 2-х видов: кулачковый и быстрозажимный. Для закрепления кулачкового зажима используют специальный ключ. Его вставляют в резьбу на внешнем периметре и поворачивают. В это время цанговый механизм, который установлен внутри патрона, в зависимости от того в каком направлении двигают ключом, сжимается или разжимается.

Быстрозажимной патрон приводят в действие, прилагая небольшое усилие рукой. Отверстие для сверла откроется, если нажать вниз на патрон.

Есть еще и небольшая вытянутая конструкция, позволяющая удлинять сверла. Благодаря удлинителю можно делать более глубокие сквозные отверстия в разных материалах. При сверлении с его использованием следует внимательно корректировать режимы резания.

Для разных материалов нужных разные сверла

Как совместить перфоратор с обычным сверлом

В дрелях крутящий момент поступает от вала электродвигателя к закрепляющему сверло патрону, при этом изменяется только направление либо частота вращения. Вместе вращаются вал и сверло. Зажимом служит цанговое устройство, закрепляющее хвостовик.

В перфораторах же применяется универсальный патрон, применяемый и при бурении, и при необходимости долбления. В нем крутящий момент трансформируется в возвратно-поступательные перемещения или во вращение. По этой причине патроны для перфораторов под сверло должны выдерживать воздействие нагрузки как на ось, так и от крутящего момента.

При определенных режимах работы эти нагрузки могут действовать одновременно, потому применение простых цанговых зажимов, как у дрели, недопустимо.

Устройство патрона-переходника под сверло

Хвостовик бура, вставляющийся в зажим, имеет цилиндрическую либо коническую форму. На нем имеется две пары пазов, проходящих на всем протяжении – по два открытых и закрытых.

Типовая конструкция патрона следующая:

• втулка со шлицами, установленная на валу двигателя;
• кольцо на втулке;
• конусообразная пружина, подпирающая кольцо;
• стопорные шары, размещенные между втулкой и кольцом;
• кожух, закрывающий весь узел.

Закрепление бура осуществляется при захождении хвостовика во втулку. При этом открытые пазы совпадают со шлицами, а шары, подпирающие кольцо, входят в скрытые отверстия. В итоге исключается выпадение сверла из зажима, крутящий момент передается от вала посредством шлицев. Пята хвостовика воспринимает импульсы от бойка перфоратора.

Сверление отверстий

Процесс сверления отверстия в бетоне электродрелью

Инструкция проведения работ достаточно простая:

• Тщательно подбираются рабочие инструменты. Перфоратором, из-за поперечного биения, отверстие получается немного большего диаметра, сверло лучше приобретать меньшего диаметра. Алмазная коронка бетон прорезает с минимальными допусками;
• Выполняется разметка поверхности для сверления отверстий;
• Для четкого позиционирования инструмента в центре отверстия, лучше наметить начальную точку пробойником по бетону или шлямбуром;
• Инструмент устанавливается в намеченное заранее углубление и перфоратором сверлится отверстие в бетоне;

• Нажимая с большим усилием на рукоятку перфоратора, постепенно нужно продвигаться вглубь бетона;
• При сверлении достаточно глубокого гнезда маломощной ударной дрелью, необходимо применять несколько приемов, охлаждая периодически сверло;
• Для больших отверстий вначале нужно проходить по центру намеченного отверстия сверлом меньшего диаметра, а более мощным расширять полость до нужного размера;
• По завершении обработки, осматриваются режущие кромки инструмента;
• При необходимости сверло затачивается.

Правила заточки лопатки для перфоратора

Затачивание – процесс, создающий основное свойство зубила. Оно выполняется на производственном предприятии-изготовителе либо в домашних условиях (гораздо реже).

Качественные лопатки уже выпускаются заточенными

При этом можно обратить внимание на соответствие угла сфере применения:

• 35-45 градусов – мягкие металлы;
• 60 градусов – материалы средней прочности;
• 70 и более градусов – хрупкие материалы.

Если твердость материала не будет соответствовать углу, рабочая кромка быстро затупится. Во избежание самопроизвольного снижения остроты применяются способы металлургической и химической обработки.

В домашних условиях заточку возможно сделать на станке точильного типа. При этом необходимо учитывать следующее:

• в процессе снятия слоя металла образуется летучая стружка – следует использовать СИЗ органов дыхания и зрения;
• снятие слоя нужно проводить равномерно и проворачивая насадку;
• нагрев лопатки не должен превышать 1100 градусов (визуально – темно-желтый цвет).

Оптимально запросить такую операцию у специалистов – они знают, что делать. Неопытный мастер может ухудшить лопатку и снизить вследствие этого продуктивность труда.

Классификация буров

Наиболее распространенной среди всех сменных насадок для перфоратора является бур. Остальные применяются на практике реже. Буры по своей конструкции состоят из следующих частей:

• хвостовой (хвостовика);
• рабочей (с наконечником).

С их помощью при проведении строительных, электромонтажных и прочих видов работ делают отверстия в бетоне, кирпиче, шлакоблоке, камне, дереве, металле и других материалах. Общий вид изделия представлен на фотографии ниже.

Виды хвостовых частей

Хвостовик характеризуется высокой степенью устойчивости к износу и служит для фиксации бура в перфораторном патроне. Его изготавливают из высокопрочных марок стали. Выделяют такие виды хвостовиков:

Sds plus;

Sds max;

Sds quick;

Sds top.

Изделия с обозначением Sds plus – это наиболее распространенная разновидность хвостовых частей (c d =10 мм и L=40 мм) у буров с диапазоном диаметров 4÷26 мм. У такого хвостовика имеются четыре паза (открытого типа), предназначенных, чтобы осуществлять фиксацию в патроне. Он подходит для перфоратора небольших размеров (бытового назначения либо строительного).

Для наконечников, имеющих d 16÷40 мм (в основном свыше 2,6 см) и общую длину 0,25, 0,45, 0,55, 0,8, 1,2 м, которые используются в тяжелых перфораторах, обладающих сравнительно большой мощностью, либо отбойниках с электродвигателем, используются хвостовые части Sds max. У такого хвостовика диаметр вставляемого в патрон участка равен 18 мм, а L=90 мм.

Хвостовая часть с маркировкой Sds quick предназначен в основном к использованию с перфораторами фирмы Bosch. У нее имеется держатель и шпонки. Это позволяет пользоваться битами от шуруповерта, а также сверлами.

Sds top на практике применяется и встречается намного реже, чем остальные разновидности хвостовиков для буровых насадок с диапазоном диаметров 1,6-2,6 см. Длина его фиксируемой в патроне хвостовой части составляет 70 мм, а d=14 мм.

Разновидности рабочих частей и наконечников

Рабочую часть производители изготавливают разной формы с применением специальных твердых сплавов. Они определяют безопасность пользования инструментом и влияют на скорость работы.

По своему назначению буры разделяют на следующие разновидности, зависящие от формы их рабочей части:

шнековые, предназначенные для сверления в различных материалах отверстий разного диаметра и глубины, обеспечивающие эффективное пылеудаление и этим снижающие нагрузку на инструмент;

имеющие малый угол наклона канавок, которые используются при высверливании отверстий небольшой глубины;

с большим углом наклона канавок, предназначенные для высокоэффективного бурения на высоких скоростях малого числа глубоких отверстий, но при этом действующая рабочая нагрузка на используемый инструмент возрастает.+

Благодаря наличию канавок обеспечивается центрирование, а также устойчивость буров при сверлении отверстий, уменьшаются вибрации. Это снижает нагрузку на работающий инструмент.

Наконечник – это режущий элемент бура, который представляет собой напайку, изготавливаемую из твердых сплавов. Его качество определяет в значительной степени срок использования насадки, а также качественность и скорость выполнения работ. Наконечники по форме, которую имеет напайка, делятся на такие разновидности:

• классические (крестовидная напайка);
• центрирующие (со специальной формой напайки).

Встречаются также режущие кромки волновой формы.

Наконечники бывают алмазными и победитовыми. С помощью алмазных наконечников можно работать по армированному бетону и камню. Они обладают очень высокой износостойкостью и прочностью.

Победитовые напайки по прочности делятся на следующие виды:

• мягкие, применяемые при бурении по кирпичу и по бетону низкого качества;
• среднепрочные, подходящие в бытовых условиях;
• высокопрочные, практически аналогичные алмазным.

Буры по бетону или другому материалу по стоимости делятся на дешевые, бытовые и профессиональные. Последние имеют самую большую цену, но ими допускается пользоваться даже для выполнения сверления по железобетону.

Отличие буров от сверл

Сверло и перфораторный бур практически аналогичны друг другу. Но у них имеются следующие отличия.

1. Разные хвостовые части: у сверл они гладкие, а у буров – сложной формы.
2. Ребра спиралей у сверла предназначены для врезания в обрабатываемый материал, а у бура они обеспечивают отведение пылевых частиц во время работы.
3. Разная прочность: у буров она выше.
4. Сверла подходят как для дрели, так и для перфоратора (при использовании специальных переходников), а буры – только для последнего инструмента.

Строение патрона

С момента изобретения перфоратора, прошло много времени, и за этот период производители предлагали разные механизмы. Однако в итоге пришли к единому мнению, что самыми надежными и эффективными являются зажимные устройства типа SDS. Такое сокращенное название патроны получили за счет своей простоты применения. Изобретены они были известной фирмой Bosch, а полое название SDS обозначает — steck-dreh-sitzt. В переводе с немецкого — вставь, поверни и посади.

Устройство патронов типа СДС:

Вместо подвижных губок, как на цанговых устройствах, используются шлицы (их еще называют также рельсы) и фиксаторы в виде шариков и роликов
Шлицы в механизме патрона нужны, чтобы отцентрировать устанавливаемую насадку. Также шлицы отвечают за то, чтобы установленная насадка, например, бур, вращалась вместе с патроном
Шарик или ролик (зависит от типа устройства) служат, чтобы предотвратить выпадение насадки из патрона

Применение этих фиксаторов позволяет обеспечить подвижность бура, что немаловажно при выполнении работ по бурению бетонных поверхностей

Чтобы понять, какое устройство имеет механизм патрона перфоратора, надо взять насадку и осмотреть хвостовую часть.

На фото видно, что хвостовик бура состоит из утопленных зон, которые называются пазами. На насадках, служащих для установки в патроны SDS-plus, таких пазов четыре. Два из них открытого типа, а два закрытого. Открытыми пазами бур входит в зацепление со шлицами, а закрытыми закрепляются шариками (в патроне один шарик).

Представляя себе, как устроен патрон на перфораторе, рассмотрим, из чего же он состоит. Состоит он из таковых деталей и элементов:

1. Ось, имеющая вид втулки со шлицами
2. На втулку насаживается кольцо (на схеме ниже 3), на которое воздействует пружинный механизм
3. Между кольцами и втулкой располагаются подвижные стопорные шарики
4. Для защиты механизма, сверху патрон закрывается защитным кожухом или чехлом

Такой тип патронов называется быстрозажимной, а принцип его работы заключается в выполнении следующих действий:

1. В отверстие устройства вставить насадку хвостовой частью
2. Для посадки и надежной фиксации, необходимо воздействовать на кожух устройства, что приведет к сжатию пружинок и шайб шариков. Шарик «отойдет» в сторону, и хвостовик будет посажен на место
3. О том, что насадка села на место, будет характеризовать соответствующий щелчок после отпускания кожуха
4. Убедиться в том, что деталь надежно зафиксирована, можно при помощи попытки вынуть насадку. При этом она будет перемещаться, но не выпадет из патрона

Зная, как устроен патрон для перфоратора (кстати, выше представлена конструкция оснастки типа SDS-plus), можно перейти к выявлению видов, выпускаемых производителями. Рассматриваемые устройства для перфораторов называют не только быстрозажимными, но еще и быстросъемными, так как для замены насадок, необходимо также нажать на чехол, и извлечь установленный бур.

Для чего нужны коронки

Коронка для перфоратора – это незаменимая насадка при проведении электромонтажных работ: сверлении стен под распределительные коробки, встроенные выключатели и розетки. Она представляет собой хвостовик с закрепленным на нем цилиндре, оснащенном победитовыми зубцами или алмазным напылением.

Таблица ниже содержит разновидности коронок по различным критериям.

Разновидности насадок по разным критериям разделения
материалу кромки	способу работы	типу хвостовой части	методу реза
алмазные	победитовые	ударные	безударные	SDS-max	SDS-plus	на «сухую»	с охлаждением водой

Алмазные коронки позволяют выполнять работы по железобетону и по бетону, но стоят дорого. Они имеют диаметр от 25 до 130 мм и используются, в основном, профессионалами.

Победитовые коронки отличаются меньшей ценой, но армированные стены они не берут. Диаметр у них от 35 до 120 мм.

Ударные насадки предназначены, чтобы использоваться при работе перфоратора в ударно-вращательном режиме. С помощью их бурят твердые материалы, не армированные стены или перекрытия. При безударном способе бурения используются часто алмазные коронки.

Коронные насадки с хвостовиком SDS-plus используют для перфораторов с небольшой мощностью, а SDS-max применяются в инструменте большей мощности и размеров. Эти хвостовые части, в основном, предназначены для коронок из твердых сплавов. Алмазные насадки применяют чаще на сверлильных машинах.

«Сухой» и «мокрый» методы охлаждения рассчитаны на перфораторы разных типов и насадки различных диаметров. Следует соблюдать требования к эксплуатации коронок, изложенные в эксплуатационных инструкциям к ним. Это по максимуму продлит срок использования насадки.

Тип хвостовой части должен соответствовать применяемому в работе перфоратору, иначе понадобится использовать специальный переходник. Коронка должна обязательно соответствовать материалу стены, чтобы быстро не выйти из строя. Сверление глубоких отверстий требует применения удлинителей. В быту насадки наиболее часто охлаждаются воздухом.

Фото патронов для перфоратора

Также рекомендуем просмотреть:

• Какими бывают алюминиевые заклепки
• Лучшие биты для шуруповерта
• Какая монтажная пена лучше
• Выбираем полотно для ножовки по металлу
• Обзор буров и сверл для перфоратора
• Обзор алмазных коронок по бетону
• Лучшие сверла по бетону для дрели и перфоратора
• Как выбрать хороший алмазный диск по бетону
• Какой абразивный диск лучше выбрать
• Фрезы по дереву для ручного фрезера
• Как подобрать хороший шлифовальный круг правильно
• Выбираем хорошие сверла по дереву
• Типы и размеры скоб для степлера
• Зачем нужен унипак
• Щетка по металлу для болгарки и дрели
• Какую и как выбрать леску для триммера
• Какие сверла по металлу лучше
• Какое масло для бензопилы выбрать
• Отрезные круги для болгарки
• Металлические хомуты для крепления труб
• Как выбрать оцинкованное ведро
• Как выбрать диск для циркулярной пилы
• Виды пилок для электролобзика
• Разновидности лепестковых кругов
• Что такое пакля
• Нейлоновые стяжки
• Виды и применение изоленты
• Выбираем легкое пластиковое ведро
• Как выбрать защитные очки
• Зачем нужен малярный скотч

Помогите сайту, поделитесь в соцсетях

Конструктивные особенности

Если рассматривать ручной миксер для приготовления бетона с чисто эргономической стороны, то необходимо отметить рукоятку прибора. Маленький миксер снабжен рукояткой в виде двух скоб. Это кольцевой вариант. Более мощные модели имеют рукоятку в виде Т-образной конструкции. Это широкая скоба, к которой перпендикулярно установлена еще одна скоба. На последней находится кнопка управления скоростями вращения шпинделя инструмента.

Именно такая конструкция рукоятки дает возможность удержать инструмент, которым перемешивается плотный бетонный раствор при большом вращении вала. Необходимо отметить, что к профессиональным инструментам данного типа относятся миксеры с двумя шпинделями (патронами). В них вставляются сразу две насадки, которые вращаются в разные стороны.

Это обеспечивает, во-первых, эффективное смешивание компонентов раствора, во-вторых, два вала, вращающихся в противоположные стороны, гасят друг у друга крутящий момент. Это облегчает работу с прибором, то есть делает его удобным в обращении.

Угловая насадка на перфоратор

Если инструмент необходимо применить для того, чтобы пробурить отверстие в труднодоступном месте, тогда для таких целей применяется специальная угловая насадка. Эта приспособа крепится к патрону, и представляет собой продолжение исполнительного органа

Причем немаловажно отметить, что крепится насадка к наружной части патрона за счет специального фиксатора в виде пластикового хомута

Аналогичное приспособление выпускается для дрелей. Главное его назначение в том, чтобы иметь возможность произвести работы перфоратором в местах, к которым затруднен или ограничен доступ.

Способы крепления насадок

Существует четыре способа крепления насадок к миксеру, и все они имеют свои преимущества и недостатки.

• М14. Самый распространённый тип крепления. На подавляющем большинстве насадок вы увидите именно такое крепление. По сути, это обычная зажимная гайка, которая полностью справляется со своей задачей. Думаю, что скоро все производители будут выпускать насадки именно с таким креплением.
• Sds plus. Крепление для быстрозажимного патрона, диаметром в десять миллиметров. Обычно его можно встретить на перфораторах. Нужно отметить, что оно хорошо воспринимает крутящий момент, насадка быстро вставляется в миксер. Но многие упрекают его в ненадёжности и в сложности ремонта при поломке.
• Hex. Обычный шестигранный хвостовик. Такие патроны часто встречается на дрель-миксерах. При небольших объёмах работы справится с поставленными задачами.
• Конус Морзе. Крепление в виде конуса, гнездо в патроне тоже напоминает конус. Самое надёжное крепление среди всех и в тоже время его можно встретить только на дорогих моделях миксеров. К примеру, модель DeWALT DW 152 стоит около 22 тысяч рублей, вряд ли вы будете рассматривать этот инструмент для покупки.

Рабочая часть бура виды спиралей

По конструкции спиральной части (рабочей зоны) буры по бетону для перфоратора бывают:

1. Шнековыми — за счет большого угла наклона канавки появляется возможность получения глубоких отверстий. Конструкция спирали в виде шнека позволяет эффективно выводить наружу пыль и частицы бетона
2. С небольшими углами наклона спиралевидной части или спиральные — такие виды насадок для бурения применяются тогда, когда нужно получить отверстие небольшой глубины
3. С большим углом наклона пологие — такие насадки считаются самыми ходовыми, так как помимо эффективного отвода пыли, они еще и позволяют обеспечивать большую скорость бурения. Буры с большим углом наклона спиралевидных секций повышают производительность инструмента, однако и увеличивают при этом нагрузку на него. Работать ними в перфораторах малой мощности такие насадки не рекомендуется

Есть еще дополнительные конструкции рассматриваемых насадок, имеющие спиральные канавки. Их наличие является дополнительным преимуществом, за счет которого уменьшаются вибрации и нагрузки на электроинструмент, а также снижаются затраты физических усилий человека.

Лопатки, пики и зубила для перфоратора домашние мастера используют при ремонте для пробивания канавки под проводку или отбивания старой плитки

Домашние мастера выполняют ремонтные работы самостоятельно. Но они сталкиваются с различными проблемами – это сложности при отбивании старой плитки или части кирпичной кладки, штроблении канавки под проводку.

Для выполнения всех этих работ необходим перфоратор и насадки для него, иначе выполнить поставленную задачу будет крайне сложно. Лопатки и пики помогут сгладить любую неровность на поверхностях в вашей квартире.

А иногда без них невозможно аккуратно установить дверь или уложить плинтус.

Насадки для перфоратора

Существует несколько видов насадок для перфоратора. Они подходят для различных работ. Все насадки разделяют на такие виды:

1. Буры. Самый распространенный вид насадок. Он предназначен для бурения отверстий в различных материалах (бетоне, кирпиче, камне). Диаметр и длина насадки подбирается, в зависимости от потребностей.
2. Зубила. Этот вид разделяют на три подкатегории:

• зубило, которое предназначено для удаления плитки, штукатурки и иных поверхностных материалов;
• зубило-пика. Основное назначение – штробление и пробой отверстий в различных материалах;
• канальное зубило предназначено для создания канавок в поверхности. Чаще всего используют для укладки проводки.

1. Буровая коронка. Без нее практически невозможно уложить электропроводку. С ее помощью выполняют отверстия под розетки и выключатели, соединительные коробки. На рынке представлены устройства различных диаметров.

Обратите внимание! Насадки намного упрощают виды работы, главное – подобрать их правильно. Лучше купить набор устройств разного диаметра

В процессе работы может потребоваться другая насадка.

Зубило для перфоратора

По виду напоминает обычное сверло (долото). В первую очередь, зубила применяют для долбления бетонных стен. Но чаще всего его используют, чтоб снять слой штукатурки, плитки и подобных поверхностных материалов. На конце зубило не закалено, поэтому его следует заточить. Его часто используют в устройстве проводки и при установке дверей.

Размеры зубила различные. Его выбирают, в зависимости от необходимых работ. Они делятся на такие подвиды:

• шнековые используют при бурении на большую глубину;
• спиральные – с их помощью делают глубокие отверстия, которые имеют большой диаметр;
• пологие используют для пробивания небольших отверстий; срок службы намного больше, чем у остальных.

Лопатки для перфоратора

Перфоратор с лопаткой похож на настоящий отбойный молоток. Имеет полукруглую форму и различные размеры. Он является альтернативой штробореза, но значительно дешевле его. При этом работа усложняется.

Обратите внимание! Для домашнего использования подходят и недорогие виды лопаток, но срок их службы меньше

Бучарда

Этот вид имеет узкое направление использования. По виду похож на молоток, с конусами на ударных сторонах. Применяют для нанесения насечек, которые помогают лучше сцепляться раствору с поверхностью. Кроме того, с его помощью удаляют лишний бетон, старую краску, загрязнения и наслоения.

Пика для перфоратора

Имеет вид конуса или пирамиды с острым концом. Используют для пробивания отверстий в стенах из различного материала или удаления старых стройматериалов. Например, делается отверстие для трубы. Инструмент подходит для работы и по армированному бетону.

Для работы с укладкой электропроводки подходит плохо. Он оставляет рваные края. Которые в дальнейшем необходимо замазывать.

Насадки sds

Хвостовики – это часть сверла или бура, которые закрепляются в патроне перфоратора.

Их разделяют на несколько типов. Один из них – это насадки sds, которые, в свою очередь, разделяют на пять категорий:

• SDS;
• SDS-top;
• SDS-quick;
• SDS-plus;
• SDS-max.

СДС имеет 4 паза, два из них – открытые и два – закрытые.

Закрытые пазы фиксируют хвостовик в патроне, а открытые обеспечивают правильное положение насадки.

Заключение

На рынке представлен широкий ассортимент насадок с различными ценами. Непрофессиональные насадки подходят для домашнего ремонта и стоят намного дешевле профессиональных. Но даже незначительный дефект на насадке провоцирует неправильную работу, их следует заменить на новые.

Безусловно, каждая насадка имеет ряд преимуществ и недостатков. Главное – подобрать правильно инструмент для работы. Это поможет выполнить любую работу аккуратно и быстро.

Для чего нужны коронки

Коронка для перфоратора – это незаменимая насадка при проведении электромонтажных работ: сверлении стен под распределительные коробки, встроенные выключатели и розетки. Она представляет собой хвостовик с закрепленным на нем цилиндре, оснащенном победитовыми зубцами или алмазным напылением.

Таблица ниже содержит разновидности коронок по различным критериям.

Разновидности насадок по разным критериям разделения
материалу кромки	способу работы	типу хвостовой части	методу реза
алмазные	победитовые	ударные	безударные	SDS-max	SDS-plus	на «сухую»	с охлаждением водой

Алмазные коронки позволяют выполнять работы по железобетону и по бетону, но стоят дорого. Они имеют диаметр от 25 до 130 мм и используются, в основном, профессионалами.

Победитовые коронки отличаются меньшей ценой, но армированные стены они не берут. Диаметр у них от 35 до 120 мм.

Ударные насадки предназначены, чтобы использоваться при работе перфоратора в ударно-вращательном режиме. С помощью их бурят твердые материалы, не армированные стены или перекрытия. При безударном способе бурения используются часто алмазные коронки.

Коронные насадки с хвостовиком SDS-plus используют для перфораторов с небольшой мощностью, а SDS-max применяются в инструменте большей мощности и размеров. Эти хвостовые части, в основном, предназначены для коронок из твердых сплавов. Алмазные насадки применяют чаще на сверлильных машинах.

«Сухой» и «мокрый» методы охлаждения рассчитаны на перфораторы разных типов и насадки различных диаметров. Следует соблюдать требования к эксплуатации коронок, изложенные в эксплуатационных инструкциям к ним. Это по максимуму продлит срок использования насадки.

Тип хвостовой части должен соответствовать применяемому в работе перфоратору, иначе понадобится использовать специальный переходник. Коронка должна обязательно соответствовать материалу стены, чтобы быстро не выйти из строя. Сверление глубоких отверстий требует применения удлинителей. В быту насадки наиболее часто охлаждаются воздухом.

Проломной бур и его назначение

Если в бетонной стене нужно пробурить сквозное отверстие большого размера, то для таких целей применяются специальные насадки — проломные буры. Они бывают цельными или разборными. Разборные модели позволяют менять наконечники, что необходимо в зависимости от того, какого размера отверстие необходимо просверлить в бетоне. Конструктивно проломной бур под перфоратор состоит из таких частей:

1. Хвостовик разных типов
2. Удлинитель — его  длина зависит от толщины стены. Обычно длина удлинителя составляет от 50 см и более
3. Наконечник — по форме он похож на обычный бур, только состоит из нескольких спиралей, а также имеет большой размер (как коронки)

В конструкции проломного бура применяется центровочное сверло, которое позволяет исключить смещение насадки от заданной цели. Разрушение бетона возложено на специальные зубья с напайкой из победита, которые вгрызаются в основание, и выдалбливают бетон, тем самым получая в итоге отверстие.

https://youtube.com/watch?v=pegQZFLlzbg%3F

Это интересно! Если нужно пробурить сквозное отверстие большого диаметра свыше 50-60 мм в стене, тогда для таких целей понадобится воспользоваться проломным буром.

Виды буров по бетону для перфоратора

Они различаются по некоторым важным параметрам, которые ниже подробно разобраны.

Типоразмер хвостовика

Выделяют 5 типов:

• SDS — хвостовик диаметром до 10 мм с двумя пазами.
• SDS plus — самый распространенный типоразмер, используемый в бытовых перфораторах. Ему характерен диаметр не более 25 мм. Для фиксации на нем предусмотрено четыре паза.
• SDS-max — хвостовик диаметром до 80 мм, используемый в промышленных агрегатах. Для фиксации в нем используются три открытых и два закрытых паза.
• SDS-top — промежуточный типоразмер хвостовика диметром 16−25 мм, используемый в некотором электроинструменте «BOSCH». Для хорошей фиксации в нем предусмотрено 4 канавки.
• SDS-quick — шестигранный хвостовик диаметром 4-10 мм, рассчитанный на перфораторы Bosch Uneo/Uneo Maxx. В нем для фиксации используются шпонки.

Диаметр и длина

Это самые важные размеры бура, поэтому на них следует обязательно обращать внимание во время выбора и покупки

• Диаметр. Зависит от длины и типа хвостовика — например, максимально допустимый Ø шпура SDS max — не более 50 мм. Он выражается четным числом.
• Длина. Максимальная длина сверла для перфоратора — 1000 мм, а минимальная — 100 мм. На производстве самыми ходовыми считаются буры Ø 18, 20, 22, 24, 28 и 32. Процедура бурения не позволяет использовать более длинные шпуры — сверлить ими отверстия невозможно.

Длина сверла зависит от его диаметра. Эти характеристики должны быть сбалансированными, чтобы можно было качественно и безопасно бурить глубокие дырки.

В статье приведены таблицы, демонстрирующие длину и диаметр выпускаемых сегодня буров.

Таблица размеров SDS Макс

Требуется отметить, что самый длинный бур для перфораторов в соответствие с последней таблицей составляет 1320 мм.

Ресурс (долговечность)

Опытные монтажники ежедневно сверлят в различных конструкциях большое количество отверстий, поэтому рабочая поверхность шпура быстро изнашивается из-за чего теряется ее производительность. Долговечность сверла по бетону для перфоратора в основном зависит от используемого в его производстве металла.

В частности, многое зависит от качества напаянной коронки, на которую возлагается основная функция сверла (разрушение твердого материала). При необходимости буром можно просверлить отверстия в изделиях из дерева.
