Как сделать кожух для болгарки под пылесос самому

Для чего нужен кожух

Перед тем, как приступать к выполнению работ по обработке бетона и дерева, понадобится себе хорошо представить, что в итоге получится. При резке болгаркой происходит образование пыли, которая оседает не только в помещении, но еще и попадает в дыхательные органы человека. Именно поэтому выполнять работы инструментом следует исключительно в респираторе и защитных очках. Чтобы обезопасить помещение от избыточного количества пыли, понадобится работы проводить с применением специальной насадки, к которой подсоединяется шланг от пылесоса.

Применять насадку на болгарке следует в следующих случаях:

При штроблении бетона, кирпича, шлакоблока, шифера и прочих аналогичных материалов. Если штробление выполняется на этапе строительства, то оседание пыли в помещении не так опасно, как при проведении ремонта. При резке прочных материалов происходит их дробление, что вызывает формирование пыли, оседающей по всему помещению
Резка кафеля и керамической плитки — при обработке этих материалов также формируется пыль, которая особенно опасно для здоровья человека. Плитку резать можно специальными плиткорезами, и при этом не образуется пыль, но если работы выполняются углошлифовальной машинкой, то лучше установить специальную насадку
Обработка древесины — при пилении древесины образуется не только пыль, но еще и опилки, которые очень легко и быстро можно устранить с помощью кожуха, установленного на болгарке

Производители изготавливают специальные кожухи для УШМ с диаметрами дисков 125, 150 и 230 мм. Это самые распространенные виды режущих инструментов, поэтому именно под них производители выпускают специальные кожухи для отвода пыли.

Это интересно!Если нет промышленного пылесоса, то использовать бытовой для отвода пыли при работе болгаркой не рекомендуется.

О том, что кожух на УШМ нужен, мастера и специалисты в этом даже не сомневаются, так как достаточно один раз попробовать произвести резку бетона, чтобы убедиться в необходимости приобретения или изготовления пылесборника. Что лучше, купить или сделать своими руками кожух для сбора пыли на болгарку, здесь каждый должен решить самостоятельно. Ведь защитный кожух стоит относительно недорого, но чтобы вовсе избежать расходов, то насадку следует изготовить самостоятельно.

Особенности

Кожух для УШМ под пылесос – это специальная насадка, позволяющая обезопасить мастера от воздействия пыли, которая при работе со шлифовальным инструментом вылетает из-под диска. Многие строительные магазины предлагают для защитных целей респираторы, но данные приспособления малоэффективны. Через несколько часов работы они начинают забиваться, а значит, не справляются со своими функциями. Кроме того, респираторы не предназначены для удаления пыли в рабочей зоне. Поэтому, если проводится ремонт в жилом помещении, в котором есть декоративная отделка и мебель, необходимо применять УШМ с пылеотводом.

В большинстве конструкций болгарок предусмотрен пылесборник. Благодаря ему пыль сразу собирается из-под рабочей поверхности устройства, не загрязняя помещение. Такие модели характеризуются высокой силой всасывания. Они защищают не только от пыли, но и от мусора. Дополнительно на пылеотводящий механизм устанавливают защитный кожух, изготовленный из прочного материала. Он способен выдерживать интенсивные механические нагрузки и во время обработки поверхностей собирать разные фракции, включая и мелкие пылевые частицы, и куски металла или бетона.

Защитный кожух под пылесос выполняет две основные функции.

Защита от пыли. Он препятствует самопроизвольному распространению мусора в рабочей зоне. Пылезащитный элемент также задерживает мелкие и крупные куски мусора, которые образуются при обработке поверхностей. Кроме того, данное приспособление защищает и сам инструмент от попадания в наружную часть корпуса различных частиц, которые пагубно влияют на функционирование вращающихся деталей и в дальнейшем могут вывести их из строя.
Регулировка. Кожух не только отвечает за пылеудаление, но и позволяет осуществлять регулировку работы круга.

Поскольку уборка выполняется пылесосом, подключенным к патрубку, при установке кожуха необходимо следить за тем, чтобы диаметр пылеотводящей трубки и отверстие патрубка соответствовали друг другу. Насадка в виде гибкого шланга должна точно входить в отверстие и надеваться на кожух без образования люфта.

Кожух под пылесос рекомендуется использовать в следующих случаях:

Для шлифовки бетона и штробления стен, полов. При данном виде обработки поверхностей производится много пыли. Кроме того, большая часть работ выполняется на высоте, а мусор, падающий сверху, может оседать по всему помещению. Чтобы повысить защиту от пыли, необходимо выбирать аэродинамический или шлифовальный кожух, подходящий под мощные модели болгарок и хорошо выдерживающий нагрузки.
При нарезке плитки. Такая работа всегда сопровождается большим количеством пыли, которая не только загрязняет комнату, но и является вредной для человеческого здоровья. Для данного процесса специалисты рекомендуют выбирать отрезной или универсальный кожух.
Для циклевания деревянных полов. Этот процесс является довольно трудоемким. Он предусматривает обработку поверхностей больших площадей, после чего образуется много мусора и пыли. Благодаря защитному кожуху циклевание проходит быстро и качественно, так как мастеру не нужно отвлекаться на очистку рабочей зоны. Его устанавливают на УШМ при помощи специальных креплений.

Читать также: Передаточное число редуктора бензопилы урал

Кожух под пылесос может продаваться как в комплекте с инструментом, так и отдельно. При этом многие мастера изготовляют защитное приспособление своими руками, чтобы обезопасить рабочий процесс. Самодельный кожух не отличается по функциональности от заводского, но может немного уступать по производительности. Кожухи, изготовленные своими руками, способны защищать мастера от травм, препятствуя разлетанию частиц обработанного материала. Но если финансовые возможности позволяют, то лучше все же приобретать готовые изделия, так как они имеют высокое качество и позволяют расширить возможности аппарата.

Применение чехла для резки плитки

Варианты изготовления рассматриваемых кожухов подходят для отвода пыли при обработке бетона, кирпича, шлакоблока и дерева

При резке кафеля необходимо учитывать одно важное условие — точность реза. При работе надо видеть отметку, по которой ведется электроинструмент, производя тем самым обрезание

Увидеть диск через стальные или пластиковые кожухи невозможно, поэтому при использовании приспособления для кафеля или керамики, актуально изготавливать его из прозрачных материалов. Самый простой вариант для этого — это пластиковая бутылка.

Сделать из пластиковой бутылки кожух не трудно, и для этого понадобится проделать одно отверстие в стенке для установки на валу, а к горлышку подсоединить шланг от пылесоса

При этом не важно, для какой марки УШМ изготавливается приспособление — Bosch, Интерскол, Макита, Диолд и прочие. Все инструменты от разных производителей имеют схожую конструкцию, поэтому принцип изготовления одинаков для всех

Через прозрачный чехол можно контролировать перемещение вращающегося алмазного диска. Причем рекомендуется использовать именно сплошные диски для керамики, так как сегментированные способствуют формированию сколов, и в итоге может повредиться материал. Причем резку нужно выполнять за один проход, иначе распил кафеля получится неровным. Изготовив самодельный кожух для болгарки под пылесос, можно испытать его в действии, удостоверившись в полезности такого приспособления.

https://youtube.com/watch?v=wop1TDftMj0%3F

Это интересно! Стоимость заводской насадки обойдется не менее 500-600 рублей, а при самостоятельном изготовлении, необходимость в расходах отсутствует вовсе, так как нужные материалы можно найти в гараже.

Кожух для болгарки под пылесос – необходимое приспособление при ремонте в квартире

Помимо массы достоинств, у болгарки есть один существенный недостаток. При работе с камнем или деревом, она производит огромное количество мелкой пыли, которую затем приходится извлекать из всех щелей в доме. Резка металла, даже в квартире не представляет особых сложностей. Заводской защитный кожух от пыли на болгарку Самыми пыльными являются следующие виды работ, производимые в помещениях:

Штробление стен;

Вне зависимости от материала – мелкая пыль производится в огромном количестве. Процесс осложняется тем, что зачастую работы проводятся на высоте 1,5-2 метра. При этом летящая сверху пыль равномерно оседает по всему помещению.

Резка керамической плитки;

Самая распространенная пыльная работа. Причем керамическая пыль получается особенно мелкой и всюду проникающей.

Циклевание деревянных полов.

Процедура объемная, проводится на большой площади. Поэтому пыли и опилок на выходе достаточно много.

Для борьбы с пылеобразованием производители предлагают готовые варианты решения проблемы. Например – оснащают соответствующую технику пылесборником.

Но такой вариант больше подходит для строительных бригад. А что делать домашнему мастеру, который большинство работ выполняет одним инструментом, например – угловой шлифовальной машинкой (УШМ)? Можно приобрести в магазине кожух с пылеотводом, или сразу купить болгарку, оснащенную таким приспособлением. Но высокая стоимость подобных устройств делает покупку нецелесообразной для одноразового применения, дешевле нанять бригаду профильных рабочих. Тем не менее, выход есть.

Вариантов для творчества предостаточно. Встречаются даже экземпляры, изготовленные из прочной стали с помощью сварочного аппарата.

На самом деле, изготовить насадку на болгарку для пылесоса не так уж и сложно. Рассмотрим два типичных варианта, так сказать из подручных материалов:

кожух для пылесоса из имеющегося кожух УШМ или кастрюли

Как сделать своими руками кожух под пылесос

Избавиться от образующихся в процессе резки «болгаркой» мелких частиц материала позволяют УШМ со встроенным пылесосом. Но как быть, если возникла необходимость пилить бетон обычным инструментом без дополнительных опций? Самым простым решением будет приобрести кожух под пылесос отдельно или же смастерить приспособление своими руками. Можно привлечь помощника, который соберет пылесосом образующиеся при распиле частицы.

Изготовить удобную насадку легко можно из простой пластиковой канистры, в которой часто продают автомобильную «незамерзайку». Для работы потребуется строительный резак и ёмкость подходящего размера, горловина которой подойдет по диаметру к шлангу пылесоса.

Последовательность изготовления выглядит следующим образом:

С двух сторон прорезаются посадочные отверстия для того, чтобы можно было легко сменить направление вращения диска.
Под круг выполняется прорезь подходящего размера.
Для крепления резака «болгарки» прорезается еще одно отверстие.
Шланг состыковывают с горловиной канистры и крепят переходным кольцом с хомутиком.
«Болгарку» закладывают в кожух и подсоединяют все элементы.
Неиспользуемое отверстие закрывают крышкой.

Хороший пылесборник получится и из простой полиэтиленовой бутыли пятилитрового объема. Она крепиться при помощи стандартного защитного кожуха, а патрубок пылесоса к горловине. Такая конструкция подходит для любого вида работ, за исключением штробления.

Последний совет: для того, чтобы выполнить разрез ровно, сначала наносится разметка. Затем вдоль линии закрепляются деревянные брусочки. После этого выполняют неглубокий разрез до 1 см, убирают ограничители и продолжают работу. На протяжении всего процесса на лезвие диска подается охлаждающая жидкость. Выполнять все манипуляции нужно в защитных очках, респираторе и перчатках.

Болгарка является не только популярным видом инструмента, но еще и простым в применении

Чтобы воспользоваться инструментом, не нужно владеть специальными навыками, но при этом важно соблюдать технику безопасности. При работе болгаркой в помещениях происходит активное появление пыли, когда осуществляется обработка бетона, дерева, керамики

Специально для того, чтобы избежать возникновения пыли, был придуманы и изготовлены кожухи для болгарки под пылесос. С таким приспособлением работать болгаркой стало еще проще и приятней.

Кожух для болгарки под пылесос своими руками

Кожух для болгарки под пылесос.

Очумелый Строитель.ru предлагает вам два способа изготовления кожуха для болгарки под пылесос.

Способ 1 Способ 2

Рассмотрим Способ 1

В процессе пользования строительной болгаркой возникает много пыли. Будь то деревянная поверхность или любая другая поверхность возникает вопрос, как же избавиться от пыли и мусора? Выход есть – кожух для болгарки с подключением пылесоса.

Покупать новый кожух для болгарки под пылесос – дело дорогостоящие. Поэтому целесообразно и совсем не сложно сделать такой кожух для болгарки под пылесос своими руками. Такие самодельные приспособления для болгарки всегда хорошо служат и сохраняют ваше время и нервы.

Что нужно для изготовления

Чтобы изготовить кожух вам понадобится пластина металлическая толщиной около 2 мм. Также нужен кусок трубы, подходящий размерами к кожуху и пылесосу.

Как вымерять размеры деталей

Кожух должен находиться на рсстоянии 3 см от режущей поверхности болгарки.

Труба должна помещаться в трубу пылесоса, либо быть шире диаметром, чтобы поместить трубу пылесоса внутрь.

И так чтобы вырезать все эти детали и кожух для болгарки под пылесос сделать самому можно воспользоваться этой же болгаркой. Далее детали нужно сварить сваркой. В процессе сварки могут возникнуть нестыковки и неровности. В результате получаются швы, которые выравниваются опять же болгаркой.

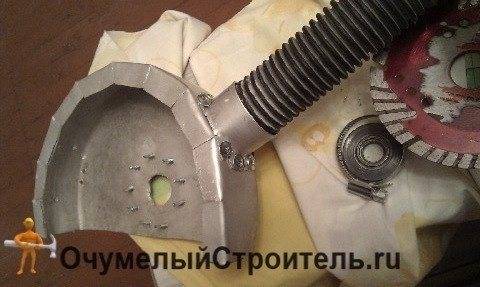

Вот что у вас должно получиться:

После покраски изделие выглядит как из магазина.

Остался последний момент – соединение кожуха и самого пылесоса.

Наименее энергозатратный способ – это использование клейкой ленты.

Очень важно выбрать качественную ленту, т.к. дешевая тонкая лента не выдержит всех нагрузок и манипуляций

Желательно чтобы труба из кожуха вмещалась в трубу пылесоса или наоборот. Тогда соединение будет наиболее прочным.

Вот что должно получится в результате:

Мы получили отличный кожух для болгарки с пылеотводом.

Дело весьма не сложное , при правильном подходе у вас все получится сделать самостоятельно. Успехов.

Рассмотрим Способ 2

Берем обычную кастрюлю (желательно не алюминий, т.к. он может расплавиться)

Вырезаем из нее фотрму для кожуха болгарки. Предварительно вымеряв саму болгарку.

С той же кастрюли режем зубчики по размеру крутящей втулки болгарки (или из другого более поддатливого материала, температура не будет на них воздействать , можно и алюминий).

Крепим зубчики к корню крутящей втулки. Затягиваем зпециальным приспособление (продается в люблм строительном маркете)

Делаем дырку в углу кожуха и крепи болтами отверстия для пылесоса (диаметром чуть меньше самой трубки пылесоса)

Далее вырезаем крышку из металической пластины (не алюминий), крепим ее к кожуху (предварительно завернув верхнюю часть кожуха)

И так, у нач получился кожух для болгарки с возможностью подключения пылесоса.

Поздравляем! Рекомендуем вам еще:

Самостоятельное изготовление

Изготовить кожух для болгарки под пылесос своими руками не составляет труда. Нужно только подойти к проблеме с фантазией. Материалов для изготовления множество:

алюминиевая кастрюля или тарелка;
пластиковая канистра из-под масла;
пластиковая бутылка объемом 5 литров.

Штатный кожух

Менее затратный способ изготовления — это использовать штатное защитное устройство. К нему требуется только прикрепить боковую крышку и патрубок. Чтобы изготовить боковую крышку можно взять кусок оцинкованной стали и потом действовать так:

Из оцинковки нарезать полоски шириной 15 мм и длиной 30 мм для изготовления уголков. Затем согнуть их под прямым углом посередине.
В боковой открытой части кожуха просверлить отверстия диаметром меньше толщины саморезов. Через эти отверстия закрепить изготовленные ранее уголки.
Вырезать из оцинковки по контуру боковую крышку.
В ней ближе к краю просверлить отверстие под патрубок.
Патрубок можно изготовить путем сворачивания в трубу листовой заготовки. Края закрепить между собой можно саморезами или хомутами.
Один край патрубка необходимо надрезать в нескольких местах. И эти сектора разогнуть.
Вставить трубу в вырезанную крышку и закрепить саморезами.
Также саморезами прикрутить полученную конструкцию к уголкам.
Закрепить конструкцию на болгарке.
Подключение к пылесосу производится посредством гофрированного шланга. Для надежности соединения необходимо использовать хомут.

Все, УШМ с кожухом для пылесоса готова к работе.

Модель из пластмассовой канистры

После замены масла или заливки антифриза в автомобиль в гараже всегда остаются пластиковые канистры. Толстые стенки и отливы по углам позволяют хорошо сохранять форму не деформируясь. К тому же размер горловины канистры почти соответствует размеру шланга пылесоса.

Перед раскройкой следует определиться с таким параметром, как глубина погружения отрезного диска. Установленный пылеотвод будет препятствовать погружению. За основу можно взять штатный кожух.

Сначала маркером нанести разметку.
Острым строительным ножом вырезать отверстия и отсечь ненужные части. Отверстия, предназначенные для посадки на болгарку, рекомендуется сделать с двух сторон. Нужно это на тот случай, если возникнет необходимость сменить направление вращения.
Подсоединение шланга к горловине осуществляется хомутом.
Закрепление пылеотсоса на УШМ производится хомутом с переходным кольцом.
Чтобы закрыть не используемое посадочное отверстие, нужно вырезать круг большего диаметра и закрепить при помощи саморезов.

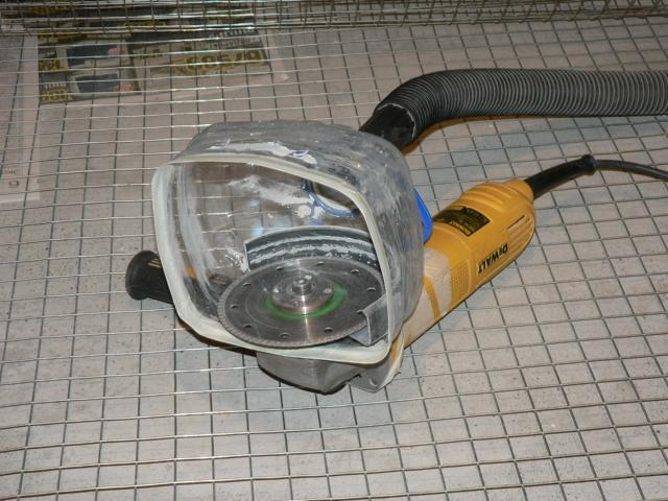

Приспособление для плиткореза

Чтобы резать керамическую плитку, необходим постоянный контроль. А вытяжной кожух для болгарки закрывает обзор полностью. Для изготовления кожуха нужен прозрачный материал.

В качестве заготовки подойдет 5-литровая прозрачная бутылка из-под бутилированной воды. В горлышко входит патрубок пылесоса. Канцелярским ножом вырезается отверстие под посадку.

Отрезается дно бутылки так, чтобы диск выставлялся на требуемую высоту. Конструкция закрепляется на УШМ хомутом или винтами. Большой объем бутылки не позволяет пыли разлетаться, и кожух одновременно выполняет роль пылесборника.

Угловая шлифовальная машина считается многофункциональным инструментом. Помимо множества преимуществ, она имеет один значительный недостаток — во время резки и шлифования материала она производит большое количество пыли. Чтобы освободить себя от длительной уборки помещения после работы болгаркой, мастера применяют устройства, оснащенные пылесосом. Главным элементом любого из таких устройств является защитный кожух. Его можно легко подобрать для любой модели УШМ. Главное — уметь правильно присоединить деталь к вытяжной системе.

Универсальная насадка на болгарку для штробления стен — Mechanic Air Duster.

Такие насадки довольно эффективны и выпускаются разными известными производителями – Hilti, DeWalt и другие.

Только вот покупая такую насадку можно столкнуться с одной существенной проблемой – большинство из них подходит именно к своим родным маркам УШМ.

То есть насадку Hilti DC-EX вы сможете одеть только на болгарку Хилти, а Dewalt уже к ней не подойдет и т.д.

Чтобы решить эту проблему фирма Distar выпустила универсальный кожух, который можно одевать на 95% всех существующих болгарок, УШМ. Называется он Mechanic Air Duster.

Процесс пылеудаления в данном кожухе реализован в такой степени, что в некоторых случаях можно даже обойтись и без строительного пылесоса. Достаточно надеть на патрубок шланг. При этом пыль будет засасываться только благодаря потокам воздуха.

Забор воздуха происходит через радиальные прорези, образуя турбулентный направленный поток.

Конечно, если у вас есть в наличии промышленный пылесос, то применять AirDuster лучше в комплекте с ним. Причем мощность такого пылесоса может быть не более 1600Вт.

Этого будет вполне достаточно, чтобы комфортно работать и штробить стены. Сам пылеотвод в отличие от подобных изделий других производителей очень открытый.

Это в свою очередь дает возможность прекрасно видеть и контролировать зону реза и край штробы. Кроме того, из-за открытой зоны пылеотведения происходит более эффективное охлаждение алмазного диска.

Еще один плюс – малый вес и габариты. У того же Хилти, при нарезании штроб болгаркой и кожухом DC-EX230 приходится таскать вверх-вниз лишние килограммы. В конце рабочего дня, от такой работы ваши руки будут просто отваливаться от усталости. Ну и главное достоинство кожуха на болгарку Mechanic Air Duster это его цена – в районе 20 долларов. То есть он дешевле того же Hilti DC-EX230 в 7 раз!

Монтируется пылеотвод на стандартный защитный кожух от УШМ. Причем весь процесс занимает буквально одну, две минуты. Сравните с процессом монтажа от Хилти:

Без разницы на какую болгарку вы будете его устанавливать. AirDuster подходит на самые популярные марки – Hilti, DeWalt, Bosch, Skil, Makita, Metabo, AEG.

Сверху и снизу у кожуха имеются своего рода подпятники.

Совмещаете стандартный защитный кожух УШМ (там где будет расположен диск) и обратную сторону Mechanic до этих ограничителей.

Разворачиваете два крепления с “барашками” так, чтобы они поджали и соединили всю конструкцию воедино. После чего просто затягиваете винты.

При этом нужно обращать внимание и контролировать симметричность насадки по отношению к кожуху УШМ. Оба винта должны быть затянуты равномерно, а сама насадка плотно прижата. Оба винта должны быть затянуты равномерно, а сама насадка плотно прижата

Оба винта должны быть затянуты равномерно, а сама насадка плотно прижата.

На этом все! Пылеудаление и болгарка готовы к работе.

Данная насадка позволяет штробить стены под кабель проводки практически без образования пыли. Правда нужно сделать замечание, что пыль может появляться непосредственно в момент соприкосновения диска с поверхностью и началом зарезания в стену.

Как только диск полностью погрузится в материал, дальнейший процесс штробления идет без проблем.

В девайсе не возникает вопросов с подключением шланга от пылесоса к самому кожуху. У многих производителей размер байонета (тип крепления шланга) подбирается по конструкции и размерам своего же инструмента, а не инструмента конкурента.

Из-за этого возникают проблемы в поиске или изготовлении самодельных переходников. На насадке AirDuster все сделано просто. Здесь размер пылеотводящей трубки изготовлен под размер шланга строительного пылесоса.

Снимаете стандартный байонет со шланга и накручиваете его напрямую на пылеотводящую трубку. После чего болгарка с пылеудалением полностью готова к работе. Для более плотного соединения можно накрутить поверх вытяжной трубы изоленту или скотч.

Кожух Mechanic Air Duster от компании Дистар подойдет для болгарок с алмазными дисками диаметром 125мм и 230мм. Для 230-й УШМ вылет диска будет таким же как у стандартного кожуха – 60мм. Это более чем достаточно, чтобы сделать глубокую штробу.

Подводя итоги можно кратко описать все достоинства данной насадки для штробления стен под проводку:

универсальность – подходит почти под все марки болгарок

не требует наличия мощных промышленных пылесосов. Достаточно 1,6квт. В крайнем случае, можно обойтись даже без него, был бы шланг для пылеудаления.

визуальный контроль за зоной реза

улучшено охлаждение алмазных дисков, а значит будет повышена их производительность и срок службы
