Настольная мини циркулярка своими руками

Изготовление ручки регулировочной штанги

Регулировка глубины пропила или высота выхода пилы над рабочей плитой регулируется на станине двумя способами:

  • созданием подъемного механизма рабочей плиты;созданием регулировочного механизма подъема и опуская оси дисковой пилы и двигателя с ременной передачей.

Подъемный механизм плиты можно сконструировать посредством закрепления металлической плиты на раме станка с помощью длинных болтов. Подъем, будет проводится путем подкручивания стопорных и фиксирующих гаек на каждом болту.

Подъемный механизм второго типа можно представить в виде:

  1. направляющих по которым происходит движение каретки с валом и двигателем;регулировочной штанги с фиксирующими гайками; рукояти с нанесенной шкалой регулировки.

Саму регулировочную штангу можно заменить стандартной металлической шпилькой с резьбой. Такой вариант даже более выгодный, чем изобретение новых способов.

Регулировочную рукоять можно сделать приварив к концу шпильки металлическую пластину. На расстоянии 4-5 мм от центра пластины, совмещенной с центром шпильки просверливаются отверстия под саморезы.

Для удобства работы на конец пластины приваривается стержень с таким расчетом, чтобы за него можно было вращать всю конструкцию.

В качестве шкалы можно использовать круглую шайбу из многослойной фанеры или пластмассы – ее одевают на шпильку и фиксируют, с одной стороны, саморезами, с другой – дожимают гайкой.

Собрав весь механизм подъема, опытным путем на фанеру наносится шкала, соответствующая определенной высоте подъема рабочей плиты.

Изготовление металлической станины: инструкция

Станок из циркулярной пилы, изготовленный из металла, гораздо жестче и прочнее деревянного, имеет больший срок службы. Чтобы сделать такую станину, понадобится следующий материал и инструмент:

  • лист металла (желательно стальной) размером примерно 1000х500 мм и толщиной от 3 до 5 мм;
  • металлический уголок примерно 45х45 мм;
  • болты и гайки М8;
  • сварочный аппарат;
  • электродрель;
  • болгарка;
  • струбцины.

В первую очередь готовится стол для станка из циркулярной пилы. Для этого по периметру металлического листа приваривается металлический профиль. Чтобы он плотно прилегал к листу, его нужно прижимать к поверхности струбцинами. Затем на обратной стороне листа намечаются места крепления корпуса и паза для диска пилы. Электродрелью просверливаются отверстия диаметром 8 мм для крепления корпуса.

Схема сборки самодельной пилорамы.

С лицевой стороны стола отверстия зенкуются для установки крепежа в потай.

При помощи болгарки и дрели в столе прорезается паз для диска. Чтобы паз вырезать аккуратно, нужно по краям намеченного паза просверлить отверстия диаметром примерно 10 мм и между этими отверстиями болгаркой вырезать паз. На подготовленное место устанавливается и крепится корпус инструмента.

Из уголка нарезаются четыре куска длиной примерно от 800 до 900 мм для ножек стола. Затем ножки привариваются к уголкам стола. Для придания большей жесткости между ножек приваривается уголок на расстоянии примерно 100 мм от поверхности пола.

Чтобы распил материала был качественным, необходимо параллельно диску устанавливать направляющую планку. Лучше всего ее изготовить из уголка. Для этого отрезается ровный уголок по длине стола, затем к нему привариваются две направляющие, которые должны фиксировать перемещение планки параллельно режущему диску. Крепить планку к столу можно струбцинами или при помощи приваренной пластины с болтами.

После окончания сварочных работ зачищаются сварочные швы, поверхности обезжириваются и покрываются антикоррозионной краской. Станок из циркулярной пилы готов к эксплуатации.

Циркулярка своими руками: безопасность пользования

Чтобы избежать травм, стоит придерживаться таких правил:

  • Не пользоваться древесиной с металлическими элементами — болтами или гвоздями.
  • Не распиливать доски размером больше 2 м в одиночку.
  • Не совершать резких движений. В результате инструмент может заклинить, что приведет к его поломке.
  • Перед началом работ надеть перчатки и очки.
  • Своевременно удалять древесные отходы. Они могут стать причиной замыкания или привести к пожару.
  • Делать разметку исключительно при наличии подложек или фиксирующих приспособлений. Это особенно актуально для длинных досок.
  • При наличии на древесине узлов или сучьев перед началом работы ее нужно распустить.

Строго запрещено пользоваться распиловочным инструментом в таких ситуациях:

  • нет направляющих элементов;
  • отсутствует кожух;
  • нет предохранителей, которые оберегают пальцы от повреждений, — к ним относится расклинивающий резец;
  • щель является слишком широкой — больше 10 мм;
  • расклинивающий нож располагается выше пильного диска.

Качественный инструмент с идеальными эксплуатационными свойствами позволяет выполнять разные виды работ. Чтобы создать хорошее приспособление, нужно внимательно изучить чертежи и подготовить все необходимое

Немаловажное значение имеет четкое соблюдение технологии изготовления устройства

Другие варианты конструкции циркулярной пилы

Кроме вышеуказанного варианта для домашнего матера  довольно интересным вариантом будет создание универсального основания для установки на нем с помощью стандартных вставок других электроинструментов:

  • электрорубанка;ручного фрезера;электролобзика;

Как показывает практика, создание и успешная эксплуатация таких станков позволяет не только решать проблему усовершенствования домашней мастерской, но существенно экономит средства, на покупку дорогостоящего оборудования.

И хотя такие станки хоть и выглядят не совсем эстетично, но при этом показывают отличные результаты в повседневной работе.

https://youtube.com/watch?v=sInaQ1YPVKwrel%3D0%26amp%3Bcontrols%3D0%26amp%3Bshowinfo%3D0

  • 1poderevu.ru
  • dekormyhome.ru
  • okarkase.ru

Мини циркулярная пила из электродрели

В свое свободное время я все чаще занимаюсь любимым делом — конструированием различных радиоэлектронных конструкций и конечно же для получения завершенного устройства просто необходимо готовую электронную схему (печатную плату с радиокомпонентами, проводами и т.п) поместить в красивый законченный корпус, который защитит устройство от воздействия внешних негативных факторов и будет радовать глаз хозяина на протяжении долгих лет.

Я думаю много радиолюбителей согласиться со мной, что изготовить радиоэлектронную конструкцию, ну конечно же в зависимости от сложности, возможно за пару часов, но вот готовый корпус под него зачастую очень трудно найти, при этом теряется драгоценное время в поисках оного. Конечно всегда возможно купить готовый корпус, но это деньги, время и не всегда качество. Поэтому я решил, что быстрее и надежнее будет делать корпуса самому под нужные размеры и из различных материалов, которые есть под рукой. С этой целью мной была задумана мини циркулярная пила из электродрели — как вариант с наименьшими затратами.

Станок на деревянном каркасе

Самый простой и доступный способ изготовления станины для станка предполагает использование для этих целей обычных досок или толстой фанеры. В данном варианте конструкции исполнительный узел размещается непосредственно под столом (столешницей), в котором для режущего полотна проделывается прорезь соответствующих размеров.

Каркас из дерева надежен и прост в изготовлении

В качестве примера нами будет рассмотрен вариант изготовления станины высотой приблизительно 110 — 120 см, предназначенного для закрепления на ней ручной циркулярной пилы. Длину столешницы такой конструкции можно будет изменять в небольших пределах по своему усмотрению.

Самый удобный для изготовления столешницы материал – это многослойная клеёная фанера толщиной не менее 50 мм. Однако для этих целей могут выбираться и другие материалы (оргстекло или плиты стеклотекстолита, например). Что касается такого распространённого материала, как ДСП, то его применение в данном случае нежелательно, как не обеспечивающего достаточную прочность поверхности.

Для изготовления станка на деревянной основе вам потребуются перечисленные ниже материалы:

  • заготовка листового железа;
  • стандартный лист толстой клеёной фанеры;
  • пара брусьев сечением 50Ч50 мм;
  • толстые доски с типоразмером 50 x 100 мм;
  • стальной уголок, необходимый для повышения жёсткости крепления направляющих;
  • циркулярная пила;
  • две струбцины.

Кроме того, вам придётся запастись следующим комплектом инструмента, без которого сборка станка просто невозможна:

  • классические шуруповёрт и электродрель;
  • простая ножовка по дереву или электролобзик;
  • измерительные инструменты (угольник, рулетка, линейка);
  • переносная фреза для обработки древесины.

При отсутствии такой фрезы можно будет воспользоваться помощью друзей или соседей, имеющих в своём хозяйстве фрезерный станок.

Миниатюрный циркулярный станок настольного типа

Стационарный станок более функционален и безопасен при использовании. Самодельная циркулярка настольного типа изготавливается в домашних условиях так же, как и ручная пила, с добавлением некоторых элементов. Самодельная циркулярная пила своими руками, потребует подготовленные чертежи. Процесс подразумевает использование трубы 2 см, металл изгибается П образной формой. Крепление устанавливается болтами к столу, нижние концы изгибаются в направлении работ. Дополнительная устойчивость приобретается за счет установки рычага с перемычкой, скрепленной сваркой в форме буквы «Т».

Мини-циркулярка своими руками

Стол для настольной циркулярной пилы, сделанной своими руками может быть использован в качестве отрезного станка. Пропил не может достигать свыше 8 см, поэтому для выполнения более крупных работ потребуется использование станка большего размера.

Варианты конструкции

Исследуя вопрос, как сделать циркулярку своими руками, можно проработать несколько вариантов:

Обратите внимание!

  • Компрессор своими руками: подбор материалов и инструментов для сборки в домашних условиях + пошаговая инструкция по изготовлению и сборке своими руками
  • Самоделки для гаража своими руками: варианты изделий для обустройства гаража, подробные схемы и чертежи для создания своими руками

  • Пресс своими руками — особенности конструкций, выбор материалов изготовления. Пошаговая инструкция по изготовлению своими руками + простые схемы и чертежи

  1. Циркулярка из болгарки, которую монтируют на станок, изготовленный из деревянного бруса и досок.
  2. Монтаж на станину ручной циркулярной пилы.
  3. Создание стационарной циркулярной пилы из старого деревянного стола и мотора стиральной машины.
  4. Изготовление станины из металлического профиля, с последующим монтажом мощного электродвигателя, взятого от любого промышленного оборудования.

Все эти варианты показали на практике свою жизнеспособность. Определить достоинства и недостатки этих схем можно лишь в сравнении, но для каждого из создателей конструкций своё детище, безусловно, является лучшим.

Если на циркулярке планируется распиливать толстые доски, слабый движок с этим вряд ли справится. Для толстого массива требуется мощный электродвигатель и станок из металла.

Используя болгарку в качестве рабочего узла, можно будет подрезать мелкие бруски, но для длительной работы, в ходе которой осуществляются длинные глубокие пропилы, она не годится, поскольку время непрерывной работы инструмента данного типа сильно ограничено.

Движок от стиральной машинки потребует создания редуктора. Практика показывает, что от циркулярки, оборудованной двигателем от стиральной машины, ждать высокой производительности и отличного качества реза не приходится.

Пила более крупных размеров

Рисунок 2. Схема соединения двигателя с электрической сетью.

Можно соорудить более мощный станок на основе любого электродвигателя:

  1. Рама сваривается из кусков профильной трубы сечением 30х30 мм. Вариант конструкции может быть как настольный, так и напольный. Можно приобрести и вал для установки ножей, тогда циркулярную пилу можно будет использовать в качестве электрофуганка для строгания небольших заготовок.
  2. Сверху на раме крепится лист металла толщиной 3-4 мм на винты с потайной головкой. Можно его заменить листом текстолита или толстой фанерой, покрытой сверху тонким листовым металлом.
  3. Двигатель с валом, на котором крепится режущий диск, соединяется ременной передачей.
  4. Схема соединения двигателя с электрической сетью показана на рис. 2.
  5. В удобном месте устанавливается выключатель и блок конденсаторов. Внешне мини циркулярная пила может выглядеть так, как на рис. 3.

Для сооружения корпуса пилы можно использовать деревянные бруски сечением примерно 80х60 мм. Каркас при желании обшивается листовым материалом. Сборка деревянной конструкции осуществляется с помощью саморезов или болтов и гаек. Основной механизм размещается под столешницей. Он состоит из электрического двигателя, рабочего шпинделя и диска.

Шпиндель можно собрать из педального узла велосипеда. Диск подбирают диаметром 12-13 см. Для бытовых потребностей этого вполне достаточно. Двигатель во время работы должен постоянно обдуваться воздухом. Общая компоновка станка: рис. 3. Отдельные узлы и детали могут значительно отличаться от изображенных на схеме.

Станина и стол

Создание станковой циркулярки с использованием ручного электроинструмента начинается с конструирования столешницы или коробчатого корпуса, где снизу будет располагаться ручная циркулярная пила, а над поверхностью разместится часть пилящего диска.

В интернете можно найти немало обзоров, в которых представлен стол для циркулярки своими руками с чертежами, а также детально расписана технология изготовления.

Обычно, если работать предстоит с небольшими деталями, для комфортной работы вполне достаточно длины 1,5 м и ширины 0,7 м. Станину можно сварить из металлического уголка с полкой до 30 мм. По углам каркас следует укрепить приваренными укосинами, благодаря которым будет обеспечена максимальная надёжность.

Обратите внимание!

  • Тиски своими руками: простые и надежные самодельные тиски от А до Я (190 фото)

  • Вибростол своими руками — выбор материалов, узлов и агрегатов для вибростола с пошаговым описанием изготовления

  • Зернодробилка своими руками — принцип работы, виды и особенности создания устройства для переработки зерновых культур

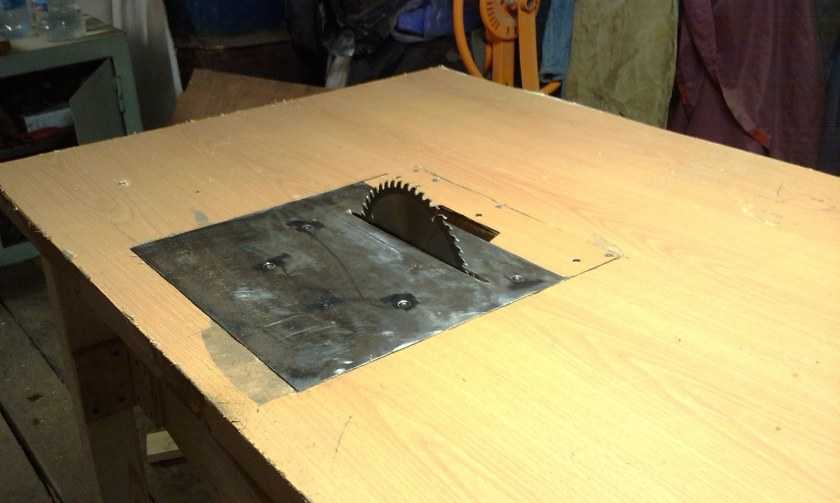

Посредине столешницы делают прямоугольное окно, которые затем закрывается вставкой из дюралюминия или оргстекла с прорезью для диска. Такая вставка позволяет обеспечить плавное перемещение обрабатываемой доски или листа вдоль линейки.

Конструкционные особенности циркулярного станка

Циркулярки любого неподвижного типа состоят из основных частей.

Стол для соединения механизмов. Сборка, сочетающаяся с двигателями большей мощности предпочтительна со столом, полностью выполненным из металла. Поверхность стола необходимо сделать своими руками ровной, для более качественного изделия на выходе. Двигатель в большинстве случаев используется из того, что имеется в запасе. Электромоторы, рассчитанные на долгое время работы от сети, будут предпочтительнее коллекторным приводам. Вал является самым ответственным узлом циркулярки. Готовые изделия используют чаще всего, при других случаях узел изготавливается на токарном станке

Важно рассчитать посадочные отверстия, исключить биение

При изготовлении станка своими руками, стоит обратить отдельное внимание на безопасность. Основная чисть диска пилы должна закрываться защитным кожухом. Подвижные элементы привода и двигателей необходимо закрыть

Кнопка аварийной остановки работы встраивается в цепь электропривода и имеет удобное расположение

Подвижные элементы привода и двигателей необходимо закрыть. Кнопка аварийной остановки работы встраивается в цепь электропривода и имеет удобное расположение.

Как сделать стол для ручной циркулярки?

Изготовление и сборка стола для циркуляционной пилы делится на определенные этапы:

  1. Сначала изготавливаем столешницу. Для этих целей прекрасно подойдет толстая фанера. Именно из нее выпиливаем лобзиком заготовку необходимого размера.

    Имейте в виду, чем больше будут габариты рабочей поверхности, тем удобнее вам будет работать с оборудованием.

  2. После вырезания столешницы электролобзиком, ее края обрабатываются фрезером.
  3. Теперь делается разметка под установку циркуляционной пилы. Для этого изделие переворачиваем и монтируем пилу без диска. При установке оборудования используем чертеж. Делаем разметку на столешнице под габариты подошвы оборудования. С помощью фрезера делаем углубления до 1 см по разметке.
  4. Примеряем пилу и корректируем ее положение. Далее делаем разметку для установки диска.
  5. Если планируется выполнять распил под разными углами, то разметка прорези будет иметь сечение в виде трапеции, расположенной вершиной вниз.
  6. Далее на внутренней стороне изделия делаем разметку под ребра жесткости. В дальнейшем, по ней будут устанавливаться ножки изделия.
  7. Ребра жесткости изготавливаются из доски, размерами 5 на 10 см и устанавливаются по периметру столешницы с отступами на 10 см от краев. Далее с помощью линейки отмечается центральная линия, а по ней отмечаются места расположения саморезов в 5 см от краев ребер и 15-см по всей длине.
  8. По меткам делаются сквозные отверстия.
  9. Далее выполняем разметку под продольные ребра жесткости и проводим их распил.
  10. Крепим их к изделию столярным клеем, прижимая струбцинами.
  11. Боковые ребра изготавливаются и крепятся точно так.
  12. Теперь, не снимая струбцин, скрепляем конструкцию с помощью саморезов по заранее подготовленным отверстиям.
  13. Ребра жесткости стягиваются между собой двумя саморезами размерами 5 см с каждой стороны. Только после этого снимаем струбицины.
  14. Теперь приступаем к изготовлению ножек. Для этого необходима доска размерами 5 на 10 см. Имейте в виду, высота ножек должна обеспечивать удобную работу за столом. Оптимальной высотой ножек считается 1 метр. Доска срезается вдоль продольной оси, при этом делаем небольшой угол с одной стороны.
  15. Крепим ножки изделия. Чтобы стол был максимально устойчивым, рекомендуется сделать стяжку с помощью брусков.

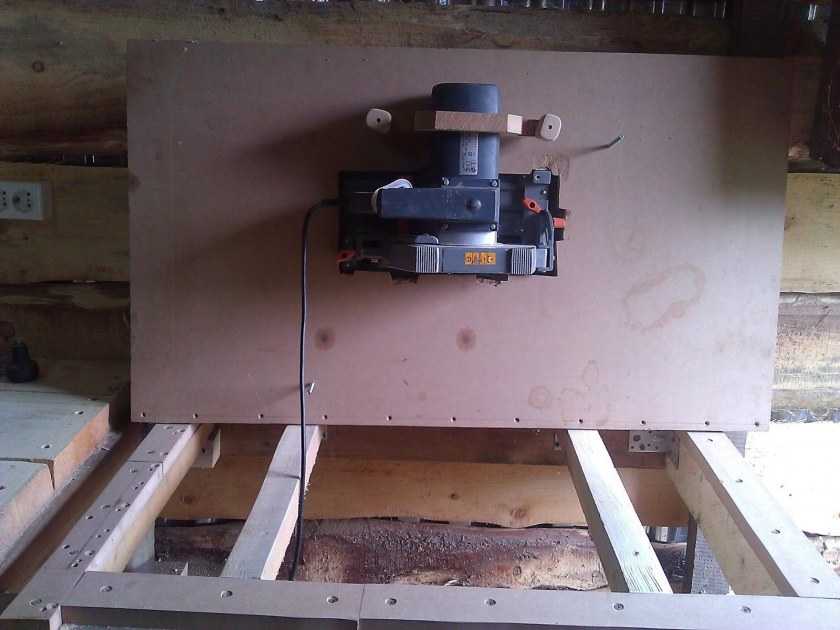

  16. Переходим к установке циркуляционной пилы. Она устанавливается в подготовленный паз с внутренней стороны, ее подошву крепим болтами, а диск вставляем в подготовленную прорезь.
  17. Теперь необходимо продумать подключение оборудования к электросети. Если вы имеете опыт в сфере подключения электрических приборов, можно установить клавишу включения и вывести кнопки управления инструментом на внешнюю поверхность переднего ребра жесткости. Если же для вас данная задача не выполнима, то включать и отключать пилу вы сможете сетевым шнуром. Но имейте в виду, данный способ не безопасный, так как при аварийной ситуации оборудование не отключится автоматически.

Определение параметров сделанной своими руками циркулярки в домашних условиях

Первостепенная задача – выбрать мощность будущей стационарной циркулярки. Обычно для домашнего пользования рекомендуют устройства мощностью до 850 Вт. Если предполагается не выполнение ремонтных работ, а постройка, например, бани или дачи, вследствие чего понадобится распиливать много материала, то можно применить двигатель мощностью 1250 Вт. Устройство с более высоким показателем не рекомендуется, поскольку такие мощные циркулярки требуют не только основательной подставки-стола, но и фиксирования последнего к полу путем крепления или бетонирования.

Важной характеристикой является глубина распиливания. В домашних устройствах она не должна превышать 8 см

На самом деле такого показателя вполне достаточно для распиливания досок, фанеры или древесных плит.

При изготовлении своими руками мини-циркулярки или же полномасштабной распиловочной конструкции обязательно следует учитывать частоту вращения. Если предполагается просто резать доски для изготовления определенных деревянных элементов, то можно ограничиться двигателем с невысокой или средней частотой. Если нужны идеально ровные и чистые спилы, то лучше использовать высокооборотный мотор. Оптимальным показателем для домашнего электроинструмента считается частота 4500 об/мин.

Двигатель в циркулярке в большинстве случаев используется из того, что имеется в запасе

Обязательно следует учесть высоту, на которой будет располагаться пусковая кнопка. Место ее размещения должно быть удобным для нажатия.

Ручная циркулярка как основа самодельной конструкции

Одним из наиболее популярных инструментов, на основе которых в домашних условиях создаются самодельные пильные конструкции, является дисковая пила (ручная циркулярка). Этим электромеханизмом при помощи круглого диска выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле. Инструмент довольно простой, имеет в наличии все основные элементы, позволяющие сделать из дисковой пилы своими руками циркулярку.

Дисковая пила состоит из следующих частей:

  • электродвигателя;
  • одной или двух ручек;
  • защитного кожуха;

Ручной циркуляркой выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле

  • удерживающей платформы (для возможности выставления диска);
  • расклинивающего ножа (предупреждает застревание пильного диска в древесине).

Ручные циркулярки выделяются среди других подобных инструментов и некоторыми техническими особенностями. Например, глубину и угол распила допустимо изменять непосредственно в ходе работы. Особые возможности дают погружные пилы. Ими можно выполнять изолированные фрагментарные пропилы необходимого размера.

Точность, качество пиления ручной циркулярки зависят от количества зубцов на диске и от угла их заточки. При большом количестве зубьев качество выше, но несколько снижена производительность.

При изготовлении циркулярки своими руками из ручной дисковой пилы необходимо обращать особое внимание на мощность двигателя

Это очень важно при намерении выполнять значительные объемы работ. Имеет значение и общий вес пилы

Легкие модели подойдут для эпизодических распиливаний

Имеет значение и общий вес пилы. Легкие модели подойдут для эпизодических распиливаний.

Глубину и угол распила допустимо изменять непосредственно в ходе работы циркулярки

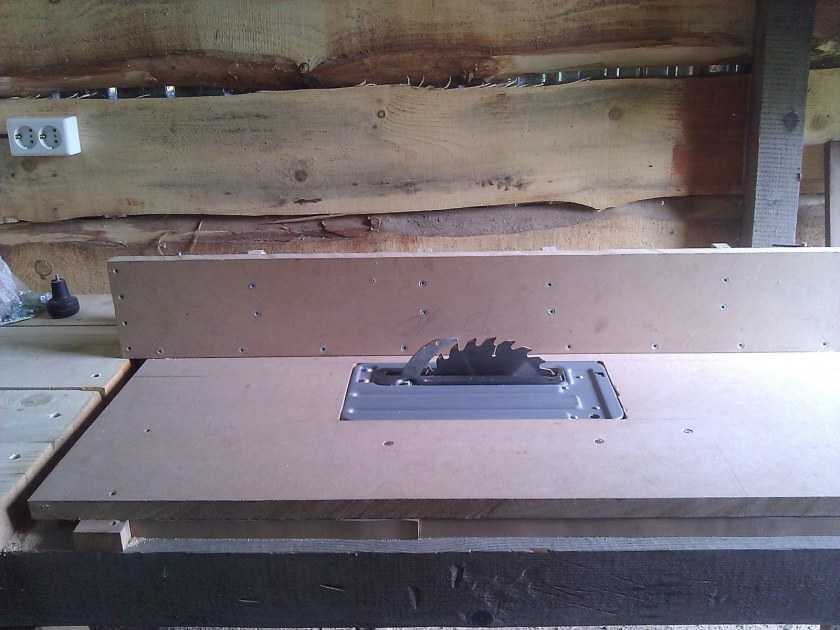

Вырезаю съемную панель

Моя идея заключается в том, чтобы вырезать часть столешницы и прикрепить ее к основанию циркулярной пилы. Благодаря этому ее можно будет установить на столе в перевернутом виде — лезвием вверх, как стационарную.

Приступаю к реализации идеи:

  • Размечаю местоположение пилы, так, чтобы она оказалась между поперечинами снизу.
  • По углам просверливаю 4 отверстия и зенкую их таким образом, чтобы в них помещались головки винтов с шайбами — они обеспечат фиксацию электроинструмента.
  • С помощью лобзика вырезаю часть столешницы — она послужит площадкой для циркулярной пилы.

Используя ее как шаблон, изготовил вторую съемную панель под ручной фрезер.

Элементы конструкции созданного своими руками распиловочного станка по дереву

Чтобы сделать в домашних условиях стационарный станок для распиловки материалов, прежде всего нужно знать, из каких конструкционных элементов он состоит. Будь то выполненный своими руками станок из ручной циркулярки, болгарки или инструмент, собранный из разрозненных элементов, – набор основных деталей одинаковый.

Поверхность стола необходимо сделать ровной, для более качественного изделия на выходе

Главными элементами стационарных циркулярных установок являются:

  1. Стол для соединения и закрепления механизмов. Если циркулярка мощная и массивная, лучше применять металлический стол. Подойдут варианты из ДСП, древесины, фанеры, главное, чтобы поверхность была гладкой.
  2. Вал. Наиболее ответственная деталь. При изготовлении ее отдельно пользуются токарным станком. Размеры следует вычислить точные, это позволит избежать биений.
  3. Кожух. Данный элемент обеспечивает безопасное пользование циркулярной пилой.
  4. Двигатель. При использовании болгарки или дисковой пилы он является частью электроинструмента.

В конструкции циркулярки обязательно должны быть подвижные части приводов, а в цепь электропитания нужно вмонтировать кнопку для остановки двигателя в аварийных ситуациях.

Циркулярки любого неподвижного типа состоят из основных частей

Сборка каркаса

Как поперечные, так и продольные брусья каркаса, используемые как рёбра жёсткости, также монтируются на нижней плоскости столешницы. Всего таких планок потребуется четыре:

Две поперечные перемычки, не доходящие до края столешницы на 7-9 см с каждой стороны.
Два продольных бруска, размер которых соответствует тому же условию (они не должны доходить до краёв столешницы примерно на 7-9 см).

С учётом этих ограничений следует наметить точки фиксации продольных брусков и поперечин, в которых последние будут крепиться к столешнице с помощью саморезов подходящего размера.

При разметке точек крайняя из них выбирается приблизительно на удалении 40-50 мм от края бруска (при этом шаг между ними должен быть порядка 23-25 см).

Перед окончательной сборкой каркаса во всех составных деталях (брусках и столешнице) просверливаются сквозные отверстия под саморезы. С лицевой стороны элементы крепления устанавливаются таким образом, чтобы их шляпки были полностью скрыты в материале.

Для повышения прочности будущего каркасного основания примыкающие к столешнице бруски предварительно промазываются столярным клеем.

После сборки конструкция временно фиксируется с помощью струбцин, которые можно будет снять по истечении времени высыхания клея.

Элементы конструкции созданного своими руками распиловочного станка по дереву

Чтобы сделать в домашних условиях стационарный станок для распиловки материалов, прежде всего нужно знать, из каких конструкционных элементов он состоит. Будь то выполненный своими руками станок из ручной циркулярки, болгарки или инструмент, собранный из разрозненных элементов, – набор основных деталей одинаковый.

Поверхность стола необходимо сделать ровной, для более качественного изделия на выходе

Главными элементами стационарных циркулярных установок являются:

  • Стол для соединения и закрепления механизмов. Если циркулярка мощная и массивная, лучше применять металлический стол. Подойдут варианты из ДСП, древесины, фанеры, главное, чтобы поверхность была гладкой.
  • Вал. Наиболее ответственная деталь. При изготовлении ее отдельно пользуются токарным станком. Размеры следует вычислить точные, это позволит избежать биений.
  • Кожух. Данный элемент обеспечивает безопасное пользование циркулярной пилой.
  • Двигатель. При использовании болгарки или дисковой пилы он является частью электроинструмента.

Полезный совет! Если конструкция предполагается сборная, то при создании циркулярки своими руками двигатель от стиральной машины будет наиболее удачным вариантом.

В конструкции циркулярки обязательно должны быть подвижные части приводов, а в цепь электропитания нужно вмонтировать кнопку для остановки двигателя в аварийных ситуациях.

Циркулярки любого неподвижного типа состоят из основных частей

Изготовление столешницы

Рабочая поверхность выпиливается электролобзиком из фанеры по принятым размерам. Заготовка обрабатывается наждачной бумагой или шлифмашинкой. Кромки столешницы фрезеруются.

С нижней стороны листа выполняется разметка под крепление ручной пилы. Намечается сектор для отверстия под диск.

Если планируется распил заготовок под различными углами, прорезь должна иметь трапецеидальный контур с расширением вниз. Паз вырезается ручной циркуляркой, предварительно на концах намеченного сектора высверливаются отверстия ø10 мм. Также отверстия необходимо сделать в станине инструмента и столешнице для крепления на болтах.

Далее производится разметка рамы жесткости для горизонтальной поверхности стола. Ребра по периметру должны отступать от края столешницы на 5-10 см. Выпиленные по размеру доски прикладываются торцом к разметке на нижней поверхности листа, карандашом обводятся их контуры.

Схема столешницы для циркулярной пилы.

Посередине размеченного контура рамы проводится центральная линия.

На ней отмечаются места под саморезы для крепления ребер. Под крепеж высверливаются сквозные отверстия с фаской сверху для утапливания шляпок. Саморезы должны вкручиваться через 10-20 см, от углов рамы — на расстоянии по 5 см.

Доски сажают на столярный клей по намеченному периметру и зажимают струбцинами.

После высыхания клея, не снимая прижимных устройств, вкручивают саморезы с завинчиванием шляпок в потай. В углах в торец рамы вкручивается по 2 самореза. Затем к готовой столешнице необходимо прикрепить устойчивые ножки.

Изготовление настольного инструмента

Для комфортной работы со станками необходимо предусмотреть кроме уже упомянутых элементов еще и другие, необходимые для нормальной работы инструменты и приспособления:

  • на рабочей плите для удобства рекомендуется нанести сантиметровую шакалу, «0» которой соответствует стороне диска пилы;для защиты от случайных сколов и щепок рекомендуется над диском предусмотреть установку защитного экрана из прозрачного пластика;для облегчения распила, когда необходимо дополнительное усилие для прижимания доски рекомендуется продумать установку прижимного валика или деревянных прижимных пластин;для облегчения работы и недопущения обратного срыва доски нужно предусмотреть установку упорных пластин.

Скорость диска и безопасность

Не обеспечив высоких оборотов зубчатого диска, невозможно гарантировать качество распила. Однако для самодельного оборудования, эксплуатируемого в условиях домашней мастерской, не менее важным является безопасность во время работы.

Нужно предусмотреть защитные устройства, которыми традиционно оборудуются промышленные образцы. Мнение, что дома без такой защиты можно вполне обойтись, не выдерживает критики.

Правила ТБ «пишутся кровью». Достаточно одного неловкого движения, чтобы попасть на стол хирурга

Поэтому безопасности стоит уделить самое пристальное внимание

Ручная циркулярка как основа самодельной конструкции

Одним из наиболее популярных инструментов, на основе которых в домашних условиях создаются самодельные пильные конструкции, является дисковая пила (ручная циркулярка). Этим электромеханизмом при помощи круглого диска выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле. Инструмент довольно простой, имеет в наличии все основные элементы, позволяющие сделать из дисковой пилы своими руками циркулярку.

Дисковая пила состоит из следующих частей:

  • электродвигателя;
  • одной или двух ручек;
  • защитного кожуха;

Ручной циркуляркой выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле.

  • удерживающей платформы (для возможности выставления диска);
  • расклинивающего ножа (предупреждает застревание пильного диска в древесине).

Ручные циркулярки выделяются среди других подобных инструментов и некоторыми техническими особенностями. Например, глубину и угол распила допустимо изменять непосредственно в ходе работы. Особые возможности дают погружные пилы. Ими можно выполнять изолированные фрагментарные пропилы необходимого размера.

Точность, качество пиления ручной циркулярки зависят от количества зубцов на диске и от угла их заточки. При большом количестве зубьев качество выше, но несколько снижена производительность.

При изготовлении циркулярки своими руками из ручной дисковой пилы необходимо обращать особое внимание на мощность двигателя

Это очень важно при намерении выполнять значительные объемы работ. Имеет значение и общий вес пилы. Легкие модели подойдут для эпизодических распиливаний

Легкие модели подойдут для эпизодических распиливаний

Имеет значение и общий вес пилы. Легкие модели подойдут для эпизодических распиливаний.

    Глубину и угол распила допустимо изменять непосредственно в ходе работы циркулярки.

Циркулярная пила из двигателя стиральной машины

При наличии в хозяйстве старой стиральной машины, исчерпавшей свой рабочий ресурс, можно воспользоваться ее деталями. Двигатель от стиралки может дать жизнь новому инструменту.

Если имеется выбор, то двигатель нужно брать с высоким уровнем мощности. Если же выбора нет, тогда за основу берут тот двигатель, который имеется в наличии.

Изначально нужно подготовить мотор для будущей циркулярки. При помощи омметра определяется катушка с наибольшим сопротивлением. Проверке подлежат:

  • подсоединения на выходах щетки и коллектора;
  • провода датчика скорости.

Далее необходимо соединить каждый из двух выходов коллектора с двумя контактами катушки. После соединения делается пробный запуск, устройство подключается к электросети.

Если поменять контакты местами, вращательные движения будут совершаться в обратном направлении.

Можно повысить функциональность самодельной циркулярной пилы, если оснастить ее приспособлением, обеспечивающим снижение или увеличение скорости вращения диска.

Для этого можно взять за основу гашетку от ручного электроприбора или диммер. Их подключают в такой последовательности:

После того как мотор полностью подготовлен, можно переходить к дальнейшему сооружению циркулярного станка.

качестве станины лучше взять сварной металлический каркас, в нижней части которого закрепляют мотор. На следующем этапе предстоит изготовление модуля движения.

Режущий инструмент (диск с зубьями) приходит во вращательное движение через ремень привода, который зафиксирован на запрессованном меньшем шкиве

На шкиве важно сделать насечки, которые будут препятствовать скольжению поликлинового ремня

Для предупреждения соскальзывания петли привода на краю большего шкива специально наваривают небольшой выступ

Перед запуском циркулярки важно проверить надежность крепления диска и самого двигателя. Если в процессе работы диск соскочит, он может нанести серьезную травму, представляющую в отдельных случаях даже смертельную опасность

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
