Вертикально-сверлильный станок 2С125

Технические характеристики станка 2С132

Наименование параметра	2С132	2С132К
Основные параметры станка
Наибольший диаметр сверления в стали 45 по ГОСТ 1050-88, мм	32	32
Диаметр нарезания резьбы в стали 45 по ГОСТ 1050-88, мм	М3…М33	М3…М33
Наибольшая высота заготовки, мм	800	600
Рабочий стол
Максимальная нагрузка на стол (по центру), кг	600	250
Размеры рабочей поверхности подъемного стола, мм	500 х 500	500 х 500
Наибольший ход подъемного стола (ось Z), мм	300	300
Размеры рабочей поверхности крестового стола, мм	–	320 х 630
Наибольший ход крестового стола (X, Y), мм	–	500 х 250
Число Т-образных пазов Размеры Т-образных пазов	3	3
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм	500…750	500…750
Расстояние от оси шпинделя до направляющих стойки, мм	300	300
Перемещение стола на один оборот рукоятки, мм
Шпиндель
Наибольшее перемещение (установочное) шпиндельной головки, мм	420	420
Наибольшее перемещение (ход) шпинделя, мм	250	250
Перемещение шпинделя на одно деление лимба, мм	1	1
Перемещение шпинделя на один оборот маховичка-рукоятки, мм
Частота вращения шпинделя, об/мин	31,5…140045…200031.5…4000	31,5…140045…200031.5…4000
Количество скоростей шпинделя	12	12
Наибольший допустимый крутящий момент, Нм	400	400
Размер внутреннего конуса шпинделя по ГОСТ 25557-82	Морзе 4	Морзе 4
Механика станка
Число ступеней рабочих подач	9	9
Пределы вертикальных рабочих подач на один оборот шпинделя, мм	0,1…1,6	0,1…1,6
Управление циклами работы	Ручное	Полуавт.
Наибольшая допустимая сила подачи (осевое усилие на шпинделе)), Н	1500	1500
Динамическое торможение шпинделя	Есть	Есть
Привод
Количество электродвигателей на станке	2	3
Электродвигатель привода главного движения, кВт	4	4
Электродвигатель автоматического цикла шпинделя, кВт	–	0,75
Электродвигатель насоса охлаждающей жидкости, кВт	0,12	0,12
Суммарная мощность электродвигателей, установленных на станке кВт	4,12	4,87
Габариты и масса станка
Габариты станка (длина ширина высота), мм	1050 х 850 х 3000	1050 х 1400 х 3000
Масса станка, кг	1400	1750

Список литературы:

Станки вертикально-сверлильные 2С132ПФ2И, 2С132К, 2С132Ц, 2С132. Руководство по эксплуатации 2С132ПФ2И.00.000 РЭ, 1989 Станки вертикально-сверлильные 2С132ПФ2И, 2С132К, 2С132Ц, 2С132. Руководство по эксплуатации 2С132ПФ2И.00.000 РЭ4, 1989 Станки вертикально-сверлильные 2С132К, 2С132. Руководство по эксплуатации Часть 2. Электрооборудование 2С132К.00.000 РЭ1, 2С132.00.000 РЭ1, 1989

Тепинкичиев В.К. Металлорежущие станки, 1973

Барун В.А. Работа на сверлильных станках,1963

Винников И.З., Френкель М.И. Сверловщик, 1971

Винников И.З. Сверлильные станки и работа на них, 1988

Лоскутов B.В Сверлильные и расточные станки, 1981

Попов В.М., Гладилина И.И. Сверловщик, 1958

Сысоев В.И. Справочник молодого сверловщика,1962

Связанные ссылки

Главная   О компании   Новости   Статьи   Прайс-лист   Контакты   Справочная информация   Скачать паспорт   Интересное видео   Деревообрабатывающие станки   КПО   Производители

Приемы сверления легких сплавов

Многие виды и марки легких сплавов характеризуются меньшим сопротивлением резанию, чем черные металлы. Поэтому их обрабатывают на повышенных скоростях резания инструментами из быстрорежущих сталей, оснащенными твердыми сплавами. При обработке отверстий, например в магниевых сплавах (МЛ4, МЛ5 и др.), на сверлильных станках следует учитывать, что экономичная величина скоростей при пользовании указанными инструментами значительно выше той, которую могут обеспечить сверлильные станки. Кроме того, при обработке магниевых сплавов на больших скоростях возникает опасность их самовоспламенения.

Учитывая специфику обработки легких сплавов, сверление их рекомендуется производить, соблюдая следующие правила:

• 1. Отверстия в заготовках из магниевых сплавов надо сверлить сверлами из углеродистых или легированных иструментальных сталей. На передней поверхности сверла делать фаску с передним углом, равным 5° (рис. 87), и шириной 0,2..0,6 мм в зависимости от диаметра сверла (фаски тем шире, чем больше диаметр сверла).
• 2. Для уменьшения осевой силы резания и получения дробленой стружки у этих же сверл следует подтачивать перемычку до толщины 0,08..1,0 диаметра сверла D; угол φ делать равным 45°, задний угол α ~ 15°.
• 3. У сверл для сверления отверстий в дюралевых сплавах марок Д1, Д16 и др. должна быть хромирована режущая часть. Это предохраняет от прилипания к сверлу мелких частиц металла, которые усложняют сход стружки, увеличивают шероховатость обработанной поверхности и ускоряют износ сверла.
• 4. Для сверления алюминиевых сплавов необходимо применять сверла с большими углами φ и ω, чем для сверления черных металлов; угол φ должен быть равен 66..70°, а угол наклона винтовых канавок ω равен 35..45°, задний угол α = 8..10°.

Описание кинематической схемы сверлильного станка 2А125

Кинематическая цепь (схема на рис. 2) служит для вращения и вертикального перемещения (подачи) шпинделя. Механизмы станка приводятся от электродвигателя посредством клиноременной передачи типа А1000 через шкивы 1 и 2. Шкив 2 сидит на первом валу коробки скоростей, на котором находится подвижной тройной блок шестерен 3, 4, 5, передающий вращение второму валу через неподвижно укрепленные на нем шестерни 6, 7 и шестерню 9 второго тройного блока. Скользящий по второму валу тройной блок шестерен 8, 9 и 10 через шестерни 11, 12 и 13 передает вращение выходному валу, представляющему собой пустотелую гильзу (см. рис. 5). По шлицевому отверстию этого вала свободно перемещается шлицевой конец шпинделя.

Механизм подач получает движение по следующей цепи:

• от шестерни 14, сидящей на шлицевой части шпинделя, через шестерни 15, 16 и 17 вращение передается пустотелому валику, на котором свободно вращаются шестерни 18, 19 и 20, постоянно сцепленные с шестернями 21, 22 и 23.
• Шестерни 23, 24 и 25 постоянно сцеплены с шестернями 26, 27 и 28, свободно вращающимися на втором полом валике. Внутри обоих пустотелых валиков перемещаются вытяжные шпонки, блокирующие шестерни 18, 19, 20, 26, 27 и 28.
• От второго пустотелого валика через кулачковую муфту 29 вращение передается червяку 30 и червячному колесу 31, сидящему на одном валу с шестерней 32; последняя сцеплена с рейкой 33, нарезанной непосредственно на гильзе шпинделя.

Таким образом, вращательное движение всего механизма преобразуется в поступательное движение шпинделя. Шпиндель может перемещаться также от руки при помощи сидящего на горизонтальном валу штурвала. На горизонтальном валу сидит шестерня 43, сцепленная с шестерней внутреннего зацепления 34 лимбом установки глубины сверления.

Подъем кронштейна осуществляют вращением рукоятки через червяк 38, червячную шестерню 37 и реечную шестерню 36, сцепляющуюся с рейкой 35, укрепленной на колонне станка.

Подъем стола производят вращением рукоятки через конические шестерни 40 и 39, винт 42 и гайку 41.

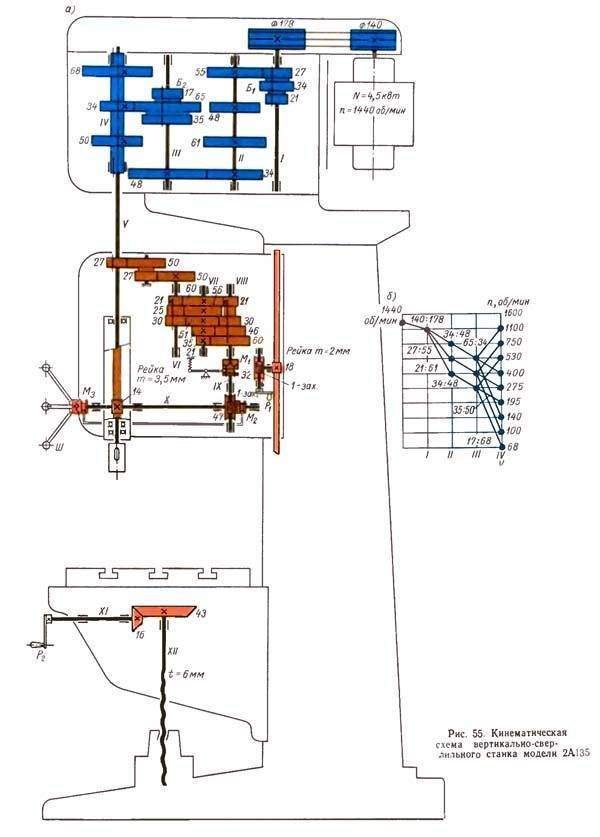

Кинематическая схема сверлильного станка 2А135

Кинематическая схема сверлильного станка 2А135

Схема кинематическая сверлильного станка 2А135. Смотреть в увеличенном масштабе

Движения в станке

• Движение резания — вращение шпинделя с режущим инструментом
• Движение подачи — осевое перемещение шпинделя с режущим инструментом
• Вспомогательные движения — ручные перемещения стола и шпиндельной бабки в вертикальном направлении и быстрое ручное перемещение шпинделя вдоль его оси.

Движение резания. Шпиндель V (рис. 55, а) приводится в движение электродвигателем мощностью 4,5 кат через клиноременную передачу 140—178 и коробку скоростей.

На валу I коробки скоростей находится тройной подвижный блок шестерен Б1, обеспечивающий валу II три скорости вращения. От вала II через шестерни 34—48 вращение передается валу III, на котором расположен тройной подвижной блок шестерен Б2, приводящий в движение полый вал IV, связанный шлицевым соединением со шпинделем V. Как видно из графика (рис. 55, б), шпиндель V имеет девять скоростей вращения. Наибольшее число оборотов шпинделя nmax с учетом упругого скольжения ремня определяется из выражения = 1070 об/мин.

Движение подачи. Движение подачи заимствуется от шпинделя V. Движение передается через шестерни 27—50 и 27—50, коробку подач с выдвижными шпонками, предохранительную муфту М1, вал IX, червячную передачу 1—47. зубчатую муфту М2, вал X и реечную передачу гильзе шпинделя.

В коробке подач расположены трех- и четырехступенчатый механизмы с выдвижными шпонками.

От вала VI три скорости вращения сообщаются валу VII, на котором жестко закреплены шестерни 60, 56, 51, 35 и 21. От вала VII четыре скорости вращения передаются валу VIII.

Теоретически коробка подач обеспечивает 12 скоростей вращения, однако, как видно из графика (рис. 54), одна из них повторяющаяся, поэтому станок модели 2А135 имеет только 11 различных величин подач.

От вала VIII через кулачковую муфту M1 движение сообщается валу IX, на котором закреплен червяк. Червячное колесо расположено на одном валу с реечной шестерней 14, находящейся в зацеплении с рейкой, нарезанной на гильзе шпинделя. Муфта М1 служит для предохранения механизма подач от поломок при перегрузках, а также для автоматического выключения подачи при работе по упорам.

Наибольшая величина подачи smax определяется из выражения 3,14*3,5*14 = 1,6 мм/об.

Вспомогательные движения. Перемещение шпиндельной бабки осуществляется от рукоятки P1 через червячную передачу 1—32 и реечную шестерню 18, сцепляющуюся с рейкой m=2 мм, закрепленной на станине.

Вертикальное перемещение стола достигается поворотом рукоятки Р2 через вал XI, конические шестерни 16-43 и ходовой винт XII.

Быстрое перемещение шпинделя с гильзой производится штурвалом Ш, связанным специальным замком с валом X. Замок позволяет штурвалу свободно поворачиваться на валу X в пределах 20°, а в дальнейшем связывает их в одно целое.

Кинематическая схема сверлильного станка 2А135

Кинематическая схема сверлильного станка 2А135

Движения в станке

• Движение резания — вращение шпинделя с режущим инструментом
• Движение подачи — осевое перемещение шпинделя с режущим инструментом
• Вспомогательные движения — ручные перемещения стола и шпиндельной бабки в вертикальном направлении и быстрое ручное перемещение шпинделя вдоль его оси.

Движение резания. Шпиндель V (рис. 55, а) приводится в движение электродвигателем мощностью 4,5 кат через клиноременную передачу 140—178 и коробку скоростей.

На валу I коробки скоростей находится тройной подвижный блок шестерен Б1, обеспечивающий валу II три скорости вращения. От вала II через шестерни 34—48 вращение передается валу III, на котором расположен тройной подвижной блок шестерен Б2, приводящий в движение полый вал IV, связанный шлицевым соединением со шпинделем V. Как видно из графика (рис. 55, б), шпиндель V имеет девять скоростей вращения. Наибольшее число оборотов шпинделя nmax с учетом упругого скольжения ремня определяется из выражения = 1070 об/мин.

Движение подачи. Движение подачи заимствуется от шпинделя V. Движение передается через шестерни 27—50 и 27—50, коробку подач с выдвижными шпонками, предохранительную муфту М1, вал IX, червячную передачу 1—47. зубчатую муфту М2, вал X и реечную передачу гильзе шпинделя.

В коробке подач расположены трех- и четырехступенчатый механизмы с выдвижными шпонками.

От вала VI три скорости вращения сообщаются валу VII, на котором жестко закреплены шестерни 60, 56, 51, 35 и 21. От вала VII четыре скорости вращения передаются валу VIII.

Теоретически коробка подач обеспечивает 12 скоростей вращения, однако, как видно из графика (рис. 54), одна из них повторяющаяся, поэтому станок модели 2А135 имеет только 11 различных величин подач.

От вала VIII через кулачковую муфту M1 движение сообщается валу IX, на котором закреплен червяк. Червячное колесо расположено на одном валу с реечной шестерней 14, находящейся в зацеплении с рейкой, нарезанной на гильзе шпинделя. Муфта М1 служит для предохранения механизма подач от поломок при перегрузках, а также для автоматического выключения подачи при работе по упорам.

Наибольшая величина подачи smax определяется из выражения 3,14*3,5*14 = 1,6 мм/об.

Вспомогательные движения. Перемещение шпиндельной бабки осуществляется от рукоятки P1 через червячную передачу 1—32 и реечную шестерню 18, сцепляющуюся с рейкой m=2 мм, закрепленной на станине.

Вертикальное перемещение стола достигается поворотом рукоятки Р2 через вал XI, конические шестерни 16-43 и ходовой винт XII.

Быстрое перемещение шпинделя с гильзой производится штурвалом Ш, связанным специальным замком с валом X. Замок позволяет штурвалу свободно поворачиваться на валу X в пределах 20°, а в дальнейшем связывает их в одно целое.

Сверлильная головка вертикально-сверлильного станка 2Н125Л

Сверлильная головка вертикально-сверлильного станка 2н125л

Сверлильная головка (рис.9) представляет собой чугунную отливку коробчатого сечения, в которой монтируются все основные узлы станка: коробка скоростей, коробка подач, шпиндель и механизм подач.

Первые три узла собираются отдельно и крепятся только к сверлильной головке.

Механизм подачи, состоящий из червячной передачи, горизонтального вала с реечной шестерней, лимба со связанными с ним деталями, рукояток, кулачковых и храповых обгонных муфт, является составной частью сверлильной головки.

Механизм подачи приводится в движение от коробки подач (см. рис.8) через перегрузочную муфту и предназначен для выполнения следующих функций:

• ручной подвод инструмента к детали
• включение рабочей подачи
• ручное опережение подачи
• выключение рабочей подачи
• ручной отвод шпинделя вверх
• ручная подача, используемая обычно при нарезании резьбы

Принцип работы механизма подачи заключается в следующем: при вращении штурвала 8 на себя проворачивается кулачковая муфта 12, которая через ступицу-полумуфту 14 вращает вал-шестерню 17 реечной передачи. Происходит ручная подача шпинделя.

Когда инструмент подойдет к детали, на валу-шестерне 17 возрастает крутящий момент, который не может быть передан зубцами кулачковой муфты 12, и ступица-полумуфта 14 перемещается вдоль вала-шестерни 17 до тех пор, пока торцы кулачковой муфты не станут друг против друга.

В этот период кулачковая ступица-полумуфта 14 проворачивается свободно относительно вала-шестерни на 20°. Угол 20° ограничивается пазом на муфте и штифтом 10.

На ступице-полумуфте 14 сидит двухсторонний храповый диск 15, связанный со ступицей-полумуфтой собачками 7. При смещении ступицы-полумуфты 14 влево храповый диск 15, преодолевая пружину 13, также смещается влево и зубцы диска входят в зацепление с зубцами второго диска б, прикрепленного к червячному колесу 16. Таким образом вращение от червяка I передается реечному валу-шестерне 17 и происходит механическая подача.

При дальнейшем вращении штурвала 8 при включенной подаче собачки 7 ступицы-полумуфты 14 проскакивают по зубцам внутренней стороны диска 15 и, таким образом, производится ручное опережение механической подачи.

При ручном выключении подачи штурвалом 8, повернув его в обратном направлении на 20° относительно вала-шестерни 17, на котором он сидит, зуб его кулачковой муфты 12 становится против впадины ступицы-полумуфты 14, которая вследствие осевой силы, возникающей благодаря наклону зубцов диска 15 и специальной пружины 13, смещается вправо и расцепляет диски и механическая подача прекращается.

Как указывалось выше, механизм подачи допускает ручную подачу шпинделя штурвалом 8. Для этого колпачок 9 необходимо переместить влево до отказа. При этом штифт II входит в паз муфты 12 и не дает ей возможности повернуться на 20°.

На левой стенке сверлильной головки смонтирован лимб 4, который во время подачи шпинделя приводится во вращение через пару шестерен 2 и 5.

Лимб предназначен для визуального отсчета глубины обработки и для настройки кулачка отключения автоматической подачи при достижении нужной глубины сверления.

Для визуального отсчета глубины обработки инструмент доводят вручную до контакта с обрабатываемой деталью и левой рукой устанавливают кольцо 3 в нужное положение. Отсчет глубины обработки производится по шкале на цилиндрической поверхности кольца 3. Для настройки кулачка на торцевой поверхности корпуса лимба имеется Т-образный паз.

Шпиндель

Шпиндель I (рис. 10) смонтирован на шариковых подшипниках. Осевое усилие подачи воспринимается передним упорным подшипником. Подшипники расположены в гильзе 2 шпинделя, которая при помощи реечной передачи имеет возможность перемещаться вдоль оси.

Регулировка подшипников шпинделя производится при помощи гайки, расположенной над верхней опорой шпинделя.

Форма и размеры конца шпинделя выполнены в соответствии с ГОСТ 2701-44.

Тиски поворотные

Тиски (рис. II) устанавливаются в кронштейне стола. Тиски предназначаются для легких сверлильных работ, не требующих высокой точности. Тиски могут поворачиваться и устанавливаться под любым углом относительно оси сверла.

В двух взаимно перпендикулярных положениях тиски зажимаются дополнительным клиновым зажимом, который является также фиксатором.

Расположение органов управления сверлильным станком 2Н125

Расположение органов управления сверлильным станком 2Н125

Перечень органов управления сверлильного станка 2Н125

1. Табличка — «Заполнение» СОЖ
2. Табличка — «Слив»
3. Кран включения охлаждения
4. + 19 Болты для регулировки клина стола и сверлильной головки
5. Рукоятка перемещения стола
6. Винты зажима стола и сверлильной головки
7. Табличка — «Заземление»
8. Вводный выключатель
9. Табличка — «Главный переключатель»
10. Сигнальная кнопка СТАНОК ВКЛЮЧЕН
11. Кнопка включения правого вращения шпинделя
12. Кнопка включения левого вращения шпинделя
13. Кнопка включения качательного движения шпинделя при переключении скоростей и подач
14. Рукоятка переключения скоростей
15. Кнопка СТОП
16. Табличка — «Частота вращения»
17. Табличка — «Менять скорость только при остановке»
18. Винты зажима стола и сверлильной головки
19. +4 Болты для регулировки клина стола и сверлильной головки
20. Табличка — «Подача, мм за одни оборот»
21. Рукоятка переключения подач
22. Кнопка включения ручной подачи
23. Штурвал механизма подач
24. Лимб для отсчета глубины обработки
25. Выключатель освещения
26. Табличка — «Охлаждение»
27. Выключатель насоса охлаждения
28. Кулачок для настройки глубины обработки
29. Кулачок для настройки глубины нарезаемой резьбы
30. Рычаг автоматического реверсирования главного привода при достижении заданной глубины нарезаемой резьбы
31. Рычаг отключения механической подачи при достижении заданной глубины обработки
32. Квадрат для ручного перемещения сверлильной головки

Сведения о производителе вертикально-сверлильного станка 2С125

Изготовитель сверлильных станков моделей 2С125, 2С125-04, 2С125-1 (2С125-01) – , основанный в 1941 году.

История Стерлитамакского станкостроительного завода начинается 3 июля 1941 года, когда началась эвакуация Одесского станкостроительного завода в город Стерлитамак.

Уже 11 октября 1941 г. Стерлитамакский станкостроительный завод начал выпускать специальные агрегатные станки для оборонной промышленности.

В настоящее время завод выпускает металлообрабатывающее оборудование, среди которого – токарные и фрезерные станки с ЧПУ, многофункциональные обрабатывающие центры.

Кинематическая схема и конструкция оборудования

Несущим элементом вертикально-сверлильного станка данной модели, оснащенного одношпиндельной головкой, служит массивная колонна коробчатой формы, установленная на плиту-основание. В верхней части колонны смонтирована передняя бабка устройства, которая может перемещаться по ее направляющим. На передней бабке находится главный электродвигатель вертикально-сверлильного станка, а на ее нижней части – шпиндельный узел с рабочей головкой, в которой фиксируется режущий инструмент.

Шпиндельная головка станка – вид спереди

Во внутренней части шпиндельной бабки располагается коробка скоростей, отвечающая за регулировку частоты вращения сверлильной головки, а также обеспечивающая перемещение последней в вертикальном направлении коробка подач. За подъем и опускание рабочей головки станка отвечает реечный механизм, имеющийся в кинематической схеме передней бабки, а органом, при помощи которого этот механизм задействуется, является специальный штурвал.

Деталь перед началом обработки закрепляется на поверхности рабочего стола, который также имеет возможность перемещения по направляющим колонны. Высоту его расположения, которую выбирают в зависимости от габаритов обрабатываемой детали, изменяют при помощи вращающейся рукоятки, расположенной на передней стороне узла.

Регулируемый по высоте рабочий стол станка

Элементы, входящие в кинематическую схему рассматриваемого вертикально-сверлильного станка, функционируют следующим образом.

• Коробка скоростей за счет наличия в ее конструкции нескольких валов и ряда зубчатых передач позволяет регулировать скорость вращения сверлильной головки по 9 ступеням. Выходной вал коробки скоростей, который соединяется со шпиндельным узлом станка при помощи шлицевого соединения, выполнен в форме полой гильзы. При помощи реверсирования приводного электродвигателя можно изменять направление вращения рабочей головки оборудования, что необходимо в том случае, если в обрабатываемой детали нарезается внутренняя резьба.
• Подача шпинделя в вертикальном направлении, как уже говорилось выше, осуществляется за счет рейки, смонтированной в пиноли оборудования, и входящего с ней в зацепление зубчатого колеса, установленного в шпиндельной бабке. Коробка подач станка, в которой есть несколько зубчатых передач, позволяет регулировать вертикальное перемещение шпиндельного узла по 6 ступеням.
• И коробка скоростей, и коробка подач установлены в шпиндельной бабке вертикально-сверлильного станка, которая также может вертикально перемещаться по направляющим колонны. За это перемещение, осуществляемое за счет реечного и червячного соединения, отвечает соответствующая рукоятка.
• Вертикальное перемещение рабочего стола, запускаемое вращением соответствующей рукоятки, обеспечивают коническая и винтовая пары, которыми оснащена кинематическая схема данного конструктивного элемента станка.

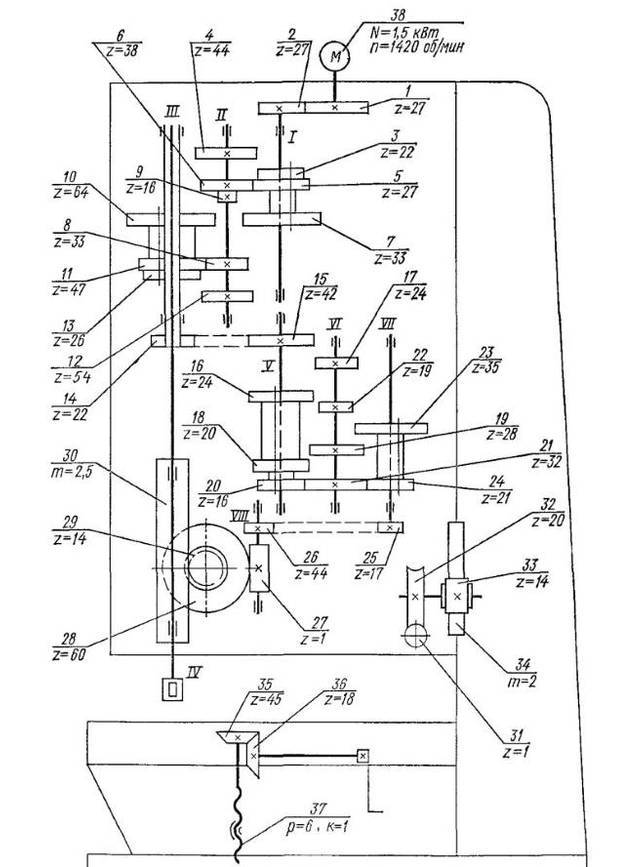

Схема кинематическая вертикально-сверлильного станка 2Н118

К элементам, посредством которых осуществляется управление работой вертикально-сверлильного станка данной модели, относятся:

• вводный выключатель автоматического типа;
• выключатель освещения рабочей зоны;
• выключатель для запуска и остановки насоса, подающего охлаждающую жидкость;
• рукоятка, отвечающая за управление механизмом подач;
• кнопка, посредством которой включается механизм подачи;
• рукоятка, обеспечивающая выбор параметров подач;
• кнопочная станция, на которой смонтированы кнопки «Влево», «Вправо», «Стоп»;
• рукоятка, отвечающая за выбор требуемой скорости вращения сверлильной головки;
• рукоятка, обеспечивающая зажим сверлильной головки;
• болты, при помощи которых регулируется клин сверлильной головки;
• болты, предназначенные для регулировки клина рабочего стола;
• рукоятка, при помощи которой выполняют зажим рабочего стола;
• рукоятка, отвечающая за подъем рабочего стола по направляющим колонны;
• квадратный концевик валика, посредством которого приводится в действие механизм подъема сверлильной головки;
• кулачки, при помощи которых выполняется настройка циклов работы оборудования;
• отверстие (3/4 дюйма), в котором располагаются электрические контакты для подключения оборудования к питающей сети.

Специфика узлов и органов управления станка

Как устроена коробка скоростей

Элементы коробки скоростей довольно просты в сборке. Их смазка производится специальным шестеренным насосом, который имеется в коробке подач.

Функция станочного привода заключается в обеспечении связи коробки скоростей и вала электрического двигателя. Привод имеет вид корпуса, на котором устанавливается электродвигатель.

На валу двигателя крепится полумуфта, передающая вращение полумуфте-шестерне, а та сцепляется с первичной шестерней коробки скоростей. Коробка подач является трехваловым устройством. Устройство находится в специальном литом корпусе. Первый вал коробки оснащен передвижным блоком-шестерней. Блок осуществляет три шпиндельные подачи в автоматическом режиме.

Коробка оснащена предохранительной муфтой. Ее функция сводится к выключению подачи в механическом режиме в том случае, когда требуемая глубина обработки детали достигнута. Сама муфта располагается на входном валу головки для сверления.

Шпиндель сделан на подшипниках шарикового типа. Они располагаются в его гильзе. Гильза способна двигаться вдоль оси благодаря реечной передаче.

Тиски монтируются в кронштейне рабочего стола. Они хорошо поворачиваются, устанавливаются под любым углом по отношению к сверлу.

Электрическое оборудование станка представлено асинхронным двигателем короткозамкнутого типа.

Оснастка станка

Выполнение перечисленных операций, требующих большого внимания от мастеров, используя сверлильный станок 2а125, обеспечивает взаимодействие следующих элементов оборудования:

• Станина – на ней смонтирована плита и стол.
• Механизм, обеспечивающий вертикальную подачу рабочего инструмента к детали.
• Коробки скоростей.
• Коробки подач.
• Системы охлаждения.
• Шпинделя для крепления инструмента.

И электрооборудование – в его состав входит электродвигатель, способный создавать крутящий момент на коробке скоростей через ременную передачу и механизм электрореверса.

Для допуска к работе с этим агрегатом специалист обязан пройти инструктаж, проверку на знание правил безопасности, а также регулярный медицинский осмотр. Оборудование не относится к особенным или специализированным, но функциональность агрегата повышенная, не каждый мастер сможет ним правильно управлять.

Работа на подобном агрегате требует качественного освещения, мастер обязан видеть резьбу, ее направление и четкость работы деталей конструкции. Вентиляция подходит как естественная, так и принудительная. Второй вариант обязателен в больших цехах.

Порядок работы на станке

Наладка станка на работу заключается в установке стола и сверлильной головки в необходимые для работы положения, в зажиме их на колонне, в установке необходимых частот вращения и подач шпинделя.

На станке 2С132ПФ2И предусмотрены следующие режимы управления:

1. наладочный (управление вручную от кнопок);
2. автоматический (управление от УЦИ К524);
3. полуавтоматический (позиционирование стола по программе от устройства УЦИ, а подвод и отвод пиноли со шпинделем вручную).

Для установления наладочного режима необходимо переключатель «Выбор режима» на пульте управления станка установить в положение «Наладка».

Работа на станке в режиме «Наладка» осуществляется нажатием соответствующих кнопок на пульте управления.

Для выбора оси перемещения служит переключатель «Выбор осей X и У». Для перемещения стола в положительном и отрицательном направлениях служат соответственно кнопки «Положительное направление перемещения». Для управления направлением вращения шпинделя служат кнопки «Вращение шпинделя влево» на пульте управления.

Для проворота зубчатых колес в коробке скоростей во время переключения скоростей вращения шпинделя служит кнопка «Проворот шпинделя».

На станке 2С132Ц предусмотрены следующие режимы управления:

1. ручной режим;
2. автоматический.

При ручном режиме, переключатель «Выбор режима» установить а среднее положение «Ручной режим». Управление станком осуществляется нажатием соответствующих кнопок на пульте станка «Вращение шпинделя влево», «Останов». Рабочая подача осуществляется как от штурвала, так и с помощью механической передачи от электродвигателя главного движения.

При автоматическом режиме, переключатель «Выбор режима» установить в крайнее левое положение «Сверление». Установить кулачки в зависимости от глубины обработки. С помощью штурвала перевести шпиндель в верхнее исходное положение. Нажать кнопку «Пуск цикла».

Нарезание резьбы в автоматическом цикле

ВНИМАНИЕ! Нарезание резьбы с автоматическим циклом подачи шпинделя, возможно только для станков 2С132ПФИ и 2С132Ц. Диапазоны подач указаны в табл. 10

10.

При автоматическом цикле нарезание резьбы переключатель «Выбор режима» установить в крайнее правое положение «Нарезание резьбы». Установить кулачки в зависимости от глубины обработки. Нажать кнопку «Пуск цикла». Окончание нарезания резьбы на станке 2С132Ц контролируется соответствующими кулачками на лимбе, а на станке 2С132ПФ2Й по заданной программе.

На станках 2С132К и 2С132 предусмотрены следующие режимы:

1. ручная подача шпинделя;
2. механическая подача шпинделя.

Установить кулачки в зависимости от глубины обработки.

После включения вращения и подачи шпинделя начинается обработка детали. По достижении нужной глубины обработки подача шпинделя прекратится, а шпиндель будет продолжать вращаться. Для его остановки нужно нажать кнопку «Останов».

Нарезание резьбы на станке с реверсом шпинделя на определенной глубине, лимб на сверлильной головке установить так, чтобы против указателя находилась цифра, соответствующая глубине обработки. Совместить риску кулачка «Р» с соответствующей риской на лимбе и закрепить кулачок. Выключить механическую подачу. После включения вращения шпинделя метчик вручную ввести в отверстие. Через 2-3 оборота шпинделя надобность в ручной подаче отпадает. По достижении заданной глубины нарезания шпиндель автоматически реверсируется и метчик выходит из отверстия. Чтобы шпиндель принял правое вращение, нужно нажать на соответствующую кнопку.

Особенности конструкции станка

Описание конструкции агрегата включает в себя:

• коробку скоростей;
• привод;
• коробку подач;
• сверлильную головку;
• шпиндель;
• поворотные тиски;
• электрическое оборудование.

Принцип работы коробки скоростей:

• сообщение шпинделю оборотов при помощи двух передвижных тройчаток;
• опоры валов коробки находятся в верхней и нижней плитах, стянутых 4 стяжками;
• через зубчатую передачу и муфту электрический двигатель приводит в движение коробку скоростей;
• последний вал коробки имеет вид полой гильзы, ее шлицевое отверстие передает вращение станочному шпинделю;
• шестерни коробки переключаются при помощи рукоятки.

Основные технические характеристики станка 2А125

Наименование параметра	2А125	2А135	2А150
Основные параметры станка
Наибольший диаметр сверления в стали 45, мм	25	35	50
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм	0… 700	0… 750	0… 800
Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм	750… 1125	705… 1130	650… 1200
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм	250	300	350
Рабочий стол
Максимальная нагрузка на стол (по центру), кг
Размеры рабочей поверхности стола, мм	500 х 375	450 х 500	500 х 600
Число Т-образных пазов Размеры Т-образных пазов	3	3	3
Наибольшее вертикальное перемещение стола (ось Z), мм	325	325	325
Шпиндель
Наибольшее перемещение шпиндельной бабки (салазок шпинделя), мм	200	200	250
Наибольшее перемещение (ход) шпинделя, мм	175	225	300
Частота вращения шпинделя, об/мин (число ступеней)	97… 1360 (9)	68… 1100 (9)	32… 1400 (12)
Количество скоростей шпинделя	9	9	12
Наибольший допустимый крутящий момент, Н*м (кгс*м)	250	400	800
Конус шпинделя	Морзе 3	Морзе 4	Морзе 5
Механика станка
Число ступеней рабочих подач	9	11	9
Пределы вертикальных рабочих подач на один оборот шпинделя, мм (число ступеней)	0,1… 0,81 (9)	0,115… 1,6 (11)	0,12… 2,64 (9)
Наибольшее усилие подачи, Н (кгс)	9000 (900)	16000 (1600)	25000 (2500)
Динамическое торможение шпинделя	Есть	Есть	Есть
Электрооборудование и привод станка
Электродвигатель привода главного движения, кВт	2,8	4,5	7,5
Электронасос охлаждающей жидкости Тип	Х14-22М	Х14-22М	Х14-22М
Габариты и масса станка
Габариты станка (длина х ширина х высота), мм	980 х 825 х 2300	1240 х 810 х 2500	1550 х 970 х 2865
Масса станка, кг	870	1300	2250

Список литературы:

Универсальный вертикально-сверлильный станок модель 2А125. Описание и руководство по обслуживанию, 1960

Барун В.А. Работа на сверлильных станках,1963

Винников И.З., Френкель М.И. Сверловщик, 1971

Винников И.З. Сверлильные станки и работа на них, 1988

Лоскутов B.В Сверлильные и расточные станки, 1981

Панов Ф.С. Работа на станках с ЧПУ, 1984

Попов В.М., Гладилина И.И. Сверловщик, 1958

Сысоев В.И. Справочник молодого сверловщика,1962

Тепинкичиев В.К. Металлорежущие станки, 1973

Связанные ссылки. Дополнительная информация

Главная
О компании
Новости
Статьи
Прайс-лист
Контакты
Справочная информация
Скачать паспорт
Интересное видео
Деревообрабатывающие станки
КПО
Производители

Сведения о производителе вертикально-сверлильного станка 2А125

Изготовитель вертикальных сверлильных станков моделей 2А125, 2А135, 2А150, 2Г175 — Стерлитамакский станкостроительный завод, основанный в 1941 году.

История Стерлитамакского станкостроительного завода начинается 3 июля 1941 года, когда началась эвакуация Одесского станкостроительного завода в город Стерлитамак.

Уже 11 октября 1941 г. Стерлитамакский станкостроительный завод начал выпускать специальные агрегатные станки для оборонной промышленности.

В настоящее время завод выпускает металлообрабатывающее оборудование, среди которого — токарные и фрезерные станки с ЧПУ, многофункциональные обрабатывающие центры, металлообрабатывающий и режущий инструмент.

Продукция Стерлитамакского станкостроительного завода

• 2135 — станок вертикально-сверлильный универсальный Ø 35
• 2А125 — станок вертикально-сверлильный универсальный Ø 25
• 2А135 — станок вертикально-сверлильный универсальный Ø 35
• 2А150 — станок вертикально-сверлильный универсальный Ø 50
• 2Г175 — станок вертикально-сверлильный универсальный Ø 75
• 2Н125 — станок вертикально-сверлильный универсальный Ø 25
• 2Н135 — станок вертикально-сверлильный универсальный Ø 35
• 2Н150 — станок вертикально-сверлильный универсальный Ø 50
• 2Р135Ф2 — станок вертикально-сверлильный с ЧПУ Ø 35
• 2С125, 2С125-1 (2с125-01), 2С125-04 — станок вертикально-сверлильный универсальный Ø 25
• 2С132, 2С132К — станок вертикально-сверлильный универсальный Ø 32
• 2С150ПМФ4 — станок сверлильно-фрезерно-расточной вертикальный с ЧПУ и АСИ 500 х 1000
• 400V — станок сверлильно-фрезерно-расточной вертикальный с ЧПУ и АСИ 400 х 900
• 500V (СТЦ Ф55) — центр фрезерный вертикальный 630 х 1200
• СФ-16, СФ-16-02, СФ-16-05 — станок фрезерно-сверлильный настольный Ø 16
