Конструктивные особенности фундамента с ростверком
Свайный фундамент может использоваться как самостоятельный вид основания. В последние годы его все чаще оснащают ростверком – продольной балкой, связывающей все стержни в единую общую конструкцию. Используют следующие их виды:
- Деревянный – представляет собой брусовую обвязку свай, закрепляемую к их торцам;
- Стальной – аналог первого вида, представляющий собой металлические балки различного профиля (швеллер или двутавр);
- Железобетонный ростверк – монолитная конструкция, которая может быть заглублена в почву, располагаться на ее поверхности или быть приподнятой над грунтом на несколько дециметров.
Виды ростверка
Технология изготовления первых двух видов не сложна и не требует к себе пристального внимания. Более сложен последний вариант, на котором следует остановиться более подробно.
Как правильно сделать самому?
Каждый тип свайно-ростверкового основания предполагает свой порядок технологических этапов. Например, для устройства забивных и винтовых свай не нужно бурить скважины, но не обойтись без аренды оборудования или спецтехники (за исключением малых винтовых опор). Ниже представлен порядок возведения буронабивных свай с железобетонной лентой.
Определение расстояния между сваями
В частном домостроении обычно поступают следующим образом:
- обязательно устанавливают опоры под углами здания и в точках пересечения несущих стен;
- если столбы находятся на расстоянии друг от друга больше, чем на 3 м, то между ними ставят промежуточные опоры.
Перед конструированием полезно ознакомится с требованиями к расстановке опор, которые описаны в документах СНиП 2.02.03-85 и ГОСТ 27751.
Разметка и земляные работы
Перед строительными работами с участка убирают строительный мусор и, при необходимости, выравнивают площадку. Затем наносят разметку, используя колышки и леску.
Обязательно сравнивают диаметры с проектными значениями. Обозначают места для будущих опор с помощью колышков, прутьев или делают небольшие углубления в почве в качестве меток.
Установка свай
При помощи ручного бура высверливают скважины под сваи. Ручное устройство подходит для устройства шурфов диаметром до 30 см. Если на участке преобладают переувлажненные почвы, то на дне траншеи устраивают песчаную подушку высотой 10 – 20 см, обязательно утрамбовывая несущий слой.
Внутри шурфа устраивают арматурный каркас из стальных прутьев. Длина прутьев должна быть на 15 – 20 см больше высоты скважины (запас для связки опоры и ростверка). Заливают внутренность скважины бетонным раствором. Штыкуют смесь для удаления пузырьков воздуха. Бетону понадобится 2–3 недели, чтобы затвердеть, после чего переходят к следующему этапу.
Для винтовых и забивных столбов рыть траншеи ненужно. Опорные элементы завинчивают или вбивают грунт по установленным меткам.
Строительство опалубки
Эксперты советуют поднимать ростверк над нулевым уровнем участка, но такая технология значительно усложнит строительство.
Под монолитную ленту выстраивают щитовую опалубку. Для этого можно использовать фанерные листы или сбитые доски. Целесообразно подпереть конструкцию по внешней стороне брусьями, чтобы под массой бетона опалубка не разошлась.
Армирование
Каркас из армированных прутьев добавит прочности фундаменту. Как правило, используют металлопрокат из стали АI – АIII. Жестко связывают армирующий каркас для ростверка с прутьями, которые выступают из поверхности опор.
Заливка бетона
Для ростверка используют бетон прочности не ниже М200. Заливку осуществляют за один раз посредством желобов, чтобы исключить расслаивание бетона от удара при падении с высоты.
Когда материал заполнит внутреннюю часть опалубки, проводят штыковку для удаления пузырьков воздуха. Затем бетон накрывают полиэтиленовой пленкой и оставляют на 3–4 недели до полного затвердевания.
В случае с металлическим ростверком обвязочные изделия приваривают к прутьям, которые были оставлены выступающими из опор. Ростверк из брусьев фиксируют на оголовках столбов, предварительно сделав в металлических пластинах технические отверстия.
Гидроизоляция и вентиляция
Почвенная влага с годами разрушает бетонный фундамент, поэтому принимают меры по гидроизоляции конструктивных элементов. Чтобы защитить опоры перед устройством арматурного каркаса в скважину помещают свернутый в трубу лист рубероида или стеклорубероидного материала.
Чтобы вентилировать пространство между железобетонной конструкцией и землей, в опалубку заделывают отрезки труб небольшого диаметра (20 – 25 см). Для «висячей» ленты устраивать продухи не нужно: вентиляция осуществляются за счет воздушного пространства между грунтом и основанием.
В случае с металлическим ростверком защитой служит обмазочный гидрофобный состав, которым покрывают выступающие над землей части конструкции, особое внимание уделяя сварным швам. Деревянные брусья предварительно пропитывают гидрофобной жидкостью
Теплоизоляция
Роль теплоизолятора для ростверка выполняет пленка на основе пенополиуретана, который одновременно защищает конструкцию и от влаги. Пенный материал наносят на всю поверхность ростверка с помощью специального распылителя после того, как бетон полностью застынет. В качестве альтернативы можно использовать листовой экстрадированный пенополистирол.
Свайно-ростверковые фундаменты
Технология ростверка с буронабивными сваями
Обустройство оснований с ростверком на буронабивных сваях обязательно при возведении зданий на неровном рельефе, склонах и неустойчивых почвах. Эти конструкции оптимальный вариант для строительства, как небольших домов, так и капитальных сооружений средней величины. Буронабивные фундаменты с ростверком имеют несущую способность выше, чем у монолитных и ленточных оснований, да и обходятся они дешевле.

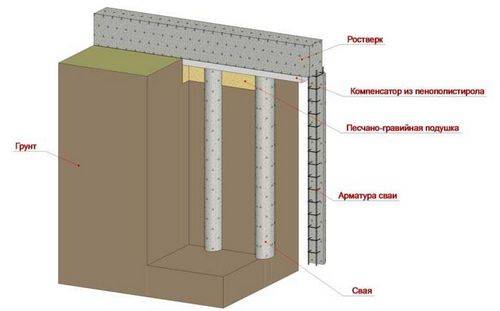

Ростверк с буронабивными колоннами в разрезе
Буронабивные сваи, в состоянии вынести нагрузку порядка 1500 кг. Для возведения сооружения средних размеров понадобится несколько десятков колонн, диаметр которых может доходить до 150 см., а длина до 40 м.
Для обустройства основания здания не требуется проведения серьезных земляных работ. Каждая свая гидроизолируется двумя слоями толи или рубероида и фиксируется в непромерзающем слое грунта. Гидроизоляция позволяет защитить бетон от разрушения и снизить давление грунта на опоры.
Преимущества основания на буронабивных опорах:
- при устройстве фундамента здания, расположенные в непосредственной близости, не подвергаются воздействию динамических сил;
- возможность установки на любых грунтах;
- не наносится вред окружающему ландшафту;
- располагается ниже отметки промерзания почвы;
- подходит для деревянных, каркасных и кирпичных домов;
- дешевизна;
- скорость устройства основания составляет несколько дней.
Верхушки установленных столбов обрезаются на одном уровне, после чего они объединяются общим поясом. Ростверк на буронабивных сваях позволяет обеспечить равномерное распределение нагрузки, оказываемые весом конструкции, по всему основанию здания. Устройство свайно-ростверкового фундамента можно посмотреть на видео ниже:
Минусом данной конструкции является тот факт, что из-за наличия свободного пространства между полом и грунтом, требуется утеплить буронабивной фундамент с ростверком. Это приводит к дополнительным рабочим и материальным затратам.
Ростверк на винтовых сваях
Преимущество фундамента на винтовых сваях заключается в том, что для их установки не требуется проведения земляных работ, и они как правило, применяются на глинистых и пучинистых грунтах. После того как опоры установлены, их оголовки срезают в один уровень и производят устройство решетчатого пояса.
Виды ростверков на винтовых сваях
Монолитные железобетонные и бетонные конструкции для винтовых свай делают крайне редко, поскольку этот тип опор используется для возведения легких сооружений. Чаще всего свайно-винтовой ростверк выполняют из металлического уголка или швеллера.
Перед установкой ростверка на оголовки винтовых свай, к ним приваривают металлические площадки, размер которых должен позволить скорректировать осевое смещение опор. Далее швеллером или уголком производится обвязка всех свай, в результате чего создается прочная и надежная конструкция.
Что такое ростверк
Что такое ростверк
Фундамент является основой вашего строения. Классическим решением является создание ленточного фундамента, глубина залегания которого совпадает или превышает глубину промерзания грунта на вашем участке. Однако во многих случаях, особенно при большой глубине промерзания грунта строительство ленточного фундамента является экономически нецелесообразным. В этом случае можно построить фундаментные столбы-опоры, уходящие вглубь земли, которые располагаются под углами строения и под местами примыкания стен. Но такие столбы, не связанные между собой не будут иметь той прочности, которую имеет цельная фундаментная бетонная лента.
Выход есть. Между столбами-опорами строится ростверк – верхняя горизонтальная соединяющая силовая линия. Он объединяет отдельные столбы-опоры в единую систему, жесткость которой возрастает в разы.
Ростверк может представлять собой бетонную ленту, опоясывающую столбы фундамента по периметру (и иногда включающую в себя и горизонтальный элемент под внутренними стенами), или сплошную бетонную плиту, которая также может соединять несколько столбов-опор.
Виды ростверков
Классифицировать ростверки можно по их размещению над уровнем грунта. Условно можно выделить три основных типа этих конструкций:
Надземный ростверк (или возвышенный)
Наземный ростверк (или повышенный)
Подземный ростверк (или заглубленный)
Надземный ростверк
Между надземным ростверком и поверхностью грунта имеется промежуток, таким образом он висит в воздухе, опираясь на столбы фундамента. Такая конструкция позволяет избежать повреждения здания при большой вероятности затопления. Также такой тип фундамента строится на грунте с большой степенью пучения, так, чтобы увеличивающаяся в объемах почва не задевала нижнего края фундаментного ростверка. Такой тип горизонтального силового соединения требует повышенной теплоизоляции перекрытия пола, ведь под ним в буквальном смысле «гуляет ветер». Однако, такой тип фундаментного основания является единственно возможным, например, при строительстве зданий и сооружений в условиях грунтов с вечной мерзлотой.
Схема надземного ростверка
Наземный ростверк
Наземные или повышенные ростверки располагаются вровень с уровнем грунта. Между их нижней поверхностью и уровнем грунта не существует никакого промежутка – нижний край горизонтальной силовой линии лежит непосредственно на земле, или даже может быть несколько заглублен в грунт. В ряде случаев, перед размещением наземного ростверка с поверхности земли снимают верхний слой почвы и под нижнюю поверхность ростверка размещается подушка из грунта, который не подвержен пучению.
Подземный ростверк
Подземный или заглубленный ростверк заглубляется в грунт вашего участка. Также, как и в наземном ростверке при их строительстве под нижний уровень конструкции ростверка должна быть размещена подушка из грунта с низкой степенью расширения при замерзании.
Классификация ростверков по материалу изготовления
Схема подземного,наземный и надземного ростверка
Также ростверки можно поделить на типы в зависимости от материала их изготовления. Ростверк может размещаться как на заранее изготовленных сваях, так и на сваях, которые формируются в процессе строительства или на буронабивных сваях.
Заранее изготовленные сваи могут делаться из специальным образом пропитанного дерева, металлических труб или из железобетона.
Буронабивные сваи формируются непосредственно на участке в процессе строительства. Это является, пожалуй, наиболее простым и дешевым способом формирования свайного фундамента.
Монтаж фундамента из буронабивных свай с ростверком своими руками
Понятие «буронабивные» образовано из двух последовательных действий, в ходе которых формируется заглубленная в землю железобетонная свая.
- Сначала по месту разметки фундамента пробуриваются скважины. Их глубина и диаметр определяются исходя их проекта. Обычно диаметр такой скважины составляет не менее 30 сантиметров. На дно скважины размещается последовательно песчаная и гравийная подушка. Затем, в случае хорошей впитываемости грунта на дно скважины можно разместить плотную полиэтиленовую пленку.
- Внутрь скважины опускается труба. Они может быть изготовлена практически из любого материала. В индивидуальном строительстве используются как асбестоцементные, так и металлические или полимерные трубы. В крайнем случае в качестве опалубки можно использовать свернутый в трубку лист рубероида.
Монтаж фундамента из буронабивных свай с ростверком
Основные положения по устройству и расчету свайного ростверка
При устройстве свайно-ростверкового фундамента необходимо знать основные требования, предъявляемые к ростверку и провести грамотные расчеты всей конструкции. Также обязательно наличие исполнительной схемы по ростверкам, на которой обозначаются все основные элементы конструкции. Важным моментом при проектировании основания здания является точный расчет необходимого числа опор для каждого конкретного типа сооружений. Основой расчетов является общий вес строения и несущая способность почв. Массу дома необходимо разделить на несущую способность грунта и, получаем значение площади проектируемого основания. Для определения запаса прочности площадь фундамента следует увеличить на 30%. Чтобы вычислить необходимое число опорных колонн требуется площадь основания разделить на объем каждой сваи, при этом должны соблюдаться следующие условия:
- опоры должны быть установлены во всех углах возводимого строения;
- сваи монтируются в точках пересечения стен здания;
- согласно СНИП расстояние между сваями в ростверке составляет 2-2,5 м.
Соединение сваи с поясом может быть жестким или свободным. В случае свободного соединения оголовки опор входят в ростверк на глубину 50-100 мм. Данный тип крепления подходит для центрально-нагруженных опорных колонн.
Крепление ростверка к свае
При жестком соединении оголовок сваи разбивается, и арматура оголяется, после чего выполняется замоноличивание в бетонный или железобетонный ростверк. Подобный тип крепления выполняется в тех случаях, когда:
- устройство свайных фундаментов с ростверками выполняется на нестабильных грунтах;
- на опоры оказываются горизонтальные нагрузки;
- в основании установлены комбинированные или наклонные опоры;
- опорные колоны работают на выдергивающие нагрузки.
Пример расчетов
Рассмотрим пример расчета свайного фундамента с ростверками для одноэтажного кирпичного дома с вальмовой крышей из металлочерепицы. В здании имеется два железобетонных перекрытия толщиной 220 мм. Размеры дома в плане – 6*9 м, толщина несущих стен составляет 380 мм. Общая высота этажа – 3,15 м, от пола до потолка – 2,8 м, а суммарная длина перегородок внутри здания – 10 м (внутренние стены в помещениях отсутствуют). На участке присутствует тугопластичная смесь с пористостью – 0,5 и глубиной залегания – 3,1 м.
| Тип нагрузки | Коэффициент |
|---|---|
| Дерево | 1,1 |
| Металл | 1,05 |
| Засыпка, изоляция, железобетон, стяжки | 1,1 |
| Элементы, изготавливаемые на производстве | 1,2 |
| Элементы, изготавливаемые на непосредственно на месте строительства | 1,3 |
| Оборудование, мебель, люди | 1,2 |
| Снег | 1,4 |
Предварительно устанавливаем ширину ростверка 400 мм. и высоту 500 мм. Длина опоры составляет 3 м., а сечение – 50 см. Ориентируемся на шаг опорных свай – 1,5 м. Для определения общего количества свай необходимо длину ростверка разделить на шаг опор и прибавить 1 (при необходимости полученное значение округляем в меньшую сторону до целого числа – 30/1,5+1≈21).
- Площадь опоры, м2 3,14*0,52/4 = 0,196
- Периметр, м – 2*3,14*0,5 = 3,14
- Масса ростверка, кг – 0,4 м.*0,5 м.*30 м.*2500кг/м3 = 19500
- Масса опор, кг – 21*3 м.*0,196 м2*2500кг/м3*1,3 = 40131
- Масса здания, т – Вес опор + вес ростверка + сумма из таблицы ≈ 224
Чтобы рассчитать объем ростверка и другие параметры необходимо определить массу строения без фундаментных опор. В результате получаем M = 204 т. Ширина посолы равна М / (L * R) = 204/ (30*75) = 0,09 м. Такой пояс нельзя применять для строительства, в рассматриваем случае, поскольку свесы кирпичных стен должны быть не больше 40 мм. Поэтому назначаем ширину — 400 мм, а высота остается – 500 мм.
Статья по теме:
Расчет и чертежи армирования ростверка свайных фундаментов
Сечение горизонтальной (рабочей) арматуры должно быть 0,1%*0,4*0,5 = 0,0002 м2 = 2 см2. В данном случае хватит 4 металлических прута Æ 8 мм, но согласно нормативам необходимо использовать минимально допустимый Æ 12 мм. Для вертикальной и поперечной арматуры используются стержни Æ 6 мм.
Схема армирования ростверка
Расчеты занимают какое-то время, но они помогут значительно сэкономить деньги и время в ходе возведения дома
Для лучшего понимания важности процесса выполнения расчетов стоит посмотреть это видео:
Выполнение проекта и расчеты
Фундамент, независимо от его вида, необходимо предварительно запроектировать и просчитать. От его надежности и долговечности зависит надежность и долговечность всей постройки.
Поэтому, планируя строительство большого сложного по конструкции коттеджа, следует заказывать проект и расчеты у специалиста. Основание под компактный частый дом можно рассчитать самостоятельно. Но делать это нужно предельно внимательно и тщательно.
Чтобы правильно запроектировать основание здания, нужно знать:
- характеристики грунта;
- высоту залегания грунтовых вод;
- особенности осадков в местности;
- массу будущего дома;
- архитектурное решение дома.
По первым двум пунктам информацию добывают путем геологических изысканий. Можно использовать информацию, полученную в результате изысканий соседнего участка или всей территории населенного пункта.
Глубина и ширина
Дом из газобетона относится к легким постройкам. Глубина залегания основания для его строительства может быть минимальной. В случае если принято решение применять заглубленный вариант, его стоит опустить на уровень границы промерзания или чуть ниже – на 15-30 см.
Чем больше дом и чем сложнее грунт, тем ниже стоит опустить опору. Глубина мелкозаглубленного фундамента под газобетонный коттедж может составлять 30-40 см.
Высота ленты вычисляется путем складывания следующих параметров:
- высота песчано-щебневой подушки (составляет дополнительную высоту, расположенную под лентой);
- глубина укладки фундамента;
- высота ленты над уровнем почвы (зависит от условий участка и дизайна здания).
На влажных или рельефных участках, а также в регионах, для которых характерен высокий слой снежного покрова, строят дома с высоким цоколем.
Нужно учитывать тот факт, что ограждающие стены из газобетона нуждаются в отделке, защищающей пористый бетон от влаги. Если планируется облицовка кирпичом или вентилируемым фасадом, лучше сделать ленту чуть шире газобетонных стен.
Пример для одноэтажного дома
Допустим, нужно построить одноэтажный небольшой, прямоугольный в плане дом на хорошем устойчиво грунте.
В этом случае достаточно будет мелкозаглубленного фундамента, утопленного вглубь грунта на 30 см, и возвышающегося над поверхностью земли тоже на 30 см.
Общая высота ленты для дома в 1 этаж с учетом подушки будет составлять около 80 см.
Для сооружения в 2 этажа
Другой пример – запланировано строительство двухэтажного дома на глинистом грунте с глубиной промерзания 1,20 м. Данный вид грунта относится к слабым, поэтому следует применить заглубленный фундамент.
Поскольку дом будет достаточно массивным, желательно заглубить ленту ниже глубины промерзания на 20-30 см.
Для большого дома в два этажа на некачественном грунте лучше применить подошву высотой 30 см. И над уровнем земли такой дом нужно приподнять на 30-40 см. Максимальная высота фундамента будет 2,2 метра. Минимальная – 2 метра.
Технология устройства блочного ростверка
К устройству блочного ростверка, обычно высокого, прибегают при необходимости ускорить работы по закладке фундамента — сокращается время ожидания, пока застынет бетонный раствор. Для этого опорную часть обустраивают по технологии столбчатого фундамента из железобетона с организацией площадки для блоков в оголовке. Надо отметить, что прочностные характеристики сборного фундамента несколько уступают монолитным, так как собираются из отдельных элементов железобетонных изделий (блоков). Поэтому на слабых грунтах с различной степенью усадки почвы использовать блоки не рекомендуется.
Технология закладки опорной площадки под блоки применяется только для монолитных опор ростверка и заключается в утолщении сечения оголовочной части столбика либо его целиком, при этом обязательно учитывается местоположение опор.
Для промежуточных столбов утолщение закладывают в обе стороны по направлению стен (рис. а); для угловых столбов — в обе стороны перпендикулярно направлению стен (рис. б); для столбов, расположенных в местах пересечения стен, — в три стороны: по направлению наружных стен и перпендикулярно направлению перегородки (рис. в). Утолщения столбов или их оголовок под опорную площадку обязательно должны быть армированы.
Устройство опорной площадки под блоки с утолщением сечения оголовочной части столбика:
- а — на промежуточном участке по линии стен;
- б — на углу;
- в — в местах пересечения наружной стены с перегородкой.
Устройство опорной площадки под блоки с утолщением сечения всего столбика:
- а — на промежуточном участке по линии стен;
- б — на углу;
- в — в местах пересечения наружной стены с перегородкой.
При закладке опорной площадки важно учесть шаг размещения опор в зависимости от типа используемых блоков. Расстояние между ними (D) высчитывается по формуле: D = L – 2l, где L — длина блока; l — длина опорной части блока
Ширина столбов по линии стен закладывается по ширине блоков с допуском ± 50 мм. Кроме того,необходимо выдержать бетонную заливку столбов не менее месяца до набора ею 80 % прочности, иначе края столбов не смогут выдержать вес железобетонных блоков.
После того как столбы установили (рис. а), бетон набрал достаточную прочность и к выпускам арматуры приварили стержни с резьбой, приступают к монтажу железобетонных блоков. Для этого каждый блок размещают точно по площади их опорных частей (рис. б). Далее приступают к замоноличиванию пустот между блоками по линии стен, на углах и в месте их ответвлений (рис. г), предварительно установив опалубку (рис. в). Затем поверх свежезалитой бетонной смеси накладывают металлические пластины с заранее просверленными отверстиями под стержни и затягивают на болты. Накладные пластины вырезают из металлического листа толщиной не менее 3 мм, а их форму закладывают в зависимости от месторасположения на фундаменте. Выпуски под фиксацию блоков устраивают по тем же размерам, что опорные площадки столбов (рис. д). На следующий после заливки бетона день можно снимать опалубку (рис. е) и приступать к возведению стен. В случае с монолитным ростверком набор прочности лентой занял бы месяц.
Последовательность установки железобетонных блоков на оголовки столбов:
- а — установка столбов;
- б — размещение блока по опорной площади;
- в — установка опалубки;
- г — замоноличивание пустот;
- д — накладка металллических пластин;
- е — снятие опалубки.
При необходимости гидроизоляцию опорной части и заглубленного варианта ленты ростверка осуществляют по технологиям, рекомендованным для ленточного и столбчатого фундамента.
Виды монолитных плит с ростверком
Фундаментная плита может возводиться с ростверком двух видов, различают два варианта конструкций, каждый из которых имеет определенные преимущества и недостатки:
Фундаментная подушка с нижним ростверком – при выборе этого типа фундаментов, поверхность плиты выполняет одновременно функции основания пола для помещений первого этажа, при этом в таких зданиях невозможно устроить подвальные помещения, а также представляет перекрытие. Существующие коммуникации (водопроводные и канализационные сети, разводка теплосетей и газопроводов) приходится располагать в приспособленных помещениях, так как отсутствует техподполье.
Фундаментная плита с верхним ростверком – при этом варианте расположения ростверка появляется возможность устройства подвального помещений и расположения в нем трубной разводки инженерных сетей. Ростверк располагается вверх от плитного основания, его высота будет равна высоте техподполья.

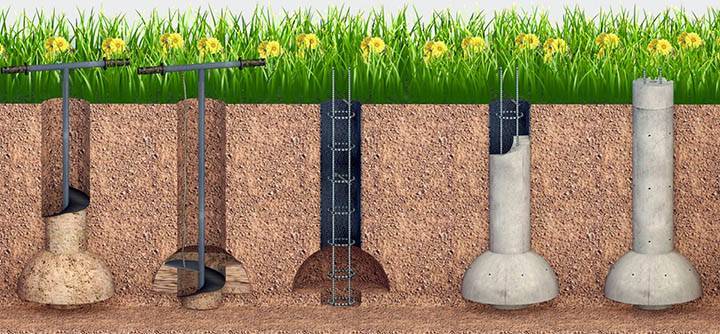

Как сделать свайный фундамент своими руками по буронабивной технологии
В общем случае сваи изготавливают в следующем порядке:
- бурение скважины;
- установка арматурных каркасов;
- заливка бетоном;
- изготовление ростверка.
Перед началом работ выполняют разбивку фундамента. Под свайный фундамент нужно отметить расположение опор и границы ростверка. Эту работу выполняют с помощью обноски и шнура. Обноску изготавливают из деревянных стоек и перемычек. Она нужна, чтобы не повредить разметку при выполнении строительных работ. Расположение опор под здание отмечают строго по расчету.
Участок до бурения скважин нужно расчистить от мусора. По разметке снимают верхний плодородный слой почвы. Толщина такого слоя обычно составляет 15—20 см.
Бурение
Скважину бурят как ручным, так и механизированным инструментом (моторизированным или электрическим). В частном строительстве распространение получил ручной метод. Это вызвано доступностью и стоимостью необходимых приспособлений. Для изготовления свай по технологии ТИСЭ (с уширением в нижней части) потребуется специальный бур с откидывающимися ножами. Свайный фундамент с ростверком по технологии ТИСЭ отлично подойдет при строительстве на пучинистых грунтах (глина, суглинок, супесь). Уширения позволяют предотвратить выдергивание здания при морозном пучении.
Все скважины должны располагаться строго вертикально. Работы выполняют по разметке. В процессе контролируют расположение бура. Под фундамент в скважину насыпают песчаную подушку толщиной 20—30 см. Сыпучий материал разравнивают и уплотняют.
Следующий этап — установка опалубки. В этом качестве используют трубу из рубероида. Материал предотвращает повреждение опоры в период затвердевания и не дает цементному молочку уходить в почву. В процессе эксплуатации рубероид будет обеспечивать дополнительную гидроизоляцию. Трубы делают самостоятельно из рулонного материала.
Рубероид в процессе бетонирования расправляется до краев ямы
Арматурный каркас
Свайный фундамент с монолитным ростверком армируется прутами класса А400 (АIII), диаметр которых зависит от расчетной нагрузки. Основа каркаса — вертикальные стержни диаметром 10—12 мм. Именно они воспринимают изгибающую нагрузку.
Горизонтальные хомуты диаметром 6—8 мм необходимы для связывания основных в единое целое. Арматурный каркас должен выходить за пределы сваи. Позже его связывают с металлом ростверка своими руками.
Рекомендуем ознакомиться с подробной статьей о расчете буронабивного фундамента.
Заливка бетоном
Технология свайного фундамента предполагает использование бетона классов В15—В20 в зависимости от нагрузки. Применять материал с большей прочностью экономически не выгодно. Бетон можно сделать самостоятельно или заказать на заводе. Второй вариант предпочтительнее, поскольку в этом случае можно быть уверенным, что полученная смесь обладает определенной прочностью. При замешивании бетона вручную обязательно изучают руководство по этому процессу. Обычно инструкция есть на упаковке с цементом.
Сваи желательно нужно заливать за один прием. Перерывы в работе по изготовлению одного элемента приведут к его ослаблению. Бетонную заливку рекомендуется выполнять при температуре наружного воздуха 15—25 градусов по Цельсию. В этом случае бетон быстрее наберет прочность и будет прочным. Через каждый 30—50 см заливки по высоте делают небольшой перерыв, во время которого раствор уплотняют вибратором или штыкованием.
На твердение материала в среднем уходит 4 недели. В дождливую и холодную погоду времени требуется больше. Делать монолитный ростверк можно после того, как бетон наберет 50—70% своей прочности.
Как выбираются сваи под фундамент?
При выборе свай определяются, из какого материала и вида они нужны. Они бывают:
- круглые;
- квадратные;
- деревянные;
- железобетонные;
- металлические;
- разного диаметра и сечения.
Если принято решение сделать свайно-ростверковый тип фундамента, должны быть сделаны тщательные расчеты. Исходя из этих расчетов, выбирается вид, диаметр или сечение столбов.
При выборе столбов нужно еще учитывать, что они бывают разного типа по способу углубления в почву:
- буронабивные;
- винтовые;
- вбиваемые.
Буронабивная свая делается прямо в почве. Для этого бурят скважину до нужной отметки и постепенно бетонируют ее.
Винтовые сваи ввинчивают в почву. Есть ручные винтовые, которые можно вворачивать вручную. Есть винтовые, которые ввинчивают при помощи спец. техники.
Так, можно подогнать к месту стройки трактор Беларусь с навесным механизмом под бур или со снятым буром. На место сочленения бура укрепить винтовую сваю. И ввинтить ее механическим способом.
Вбиваемые столбы на участке можно вбить, подогнав мобильный копёр, так называемую машину для забивки. Можно использовать экскаватор со сменными навесными приспособлениями, если в их числе есть молот.
Обычно вбиваются железобетонные столбы круглого или квадратного сечения с острым концом на стороне вбивания.
Это делается путем использования вбивающего механизма, с применением молота или вдавливания. Таким образом свая вгоняется в землю на нужную глубину.
Чаще всего такие столбы вгоняются в почву под массивные строения. Под дачи и коттеджи они нужны только в том случае, если строение будет большого веса. Но тогда и количество свай следует рассчитать тщательней и без ошибок.
