Патрон для дрели: разновидности и отличия

Замена патрона дрели своими руками

Существует несколько наиболее часто встречающихся проблем, которые могут наблюдаться в процессе эксплуатации инструмента, и потребуют замены патрона:

достаточно часто наблюдется падение закрепленного элемента. Такая проблема встречается не только на старых инструментах, но и на абсолютно новых моделях, которые характеризуются конусным креплением кулачковой детали. Как правило, падение детали сопровождает процесс высверливания глубоких отверстий. В этом случае при подъёме сверла и освобождение его от скопившейся стружки, с конуса спадает патрон. Решить такую проблему можно посредством повышения натяга конусного сопряжения. С этой целью нужно нагреть патрон в масле до температурных показателей в 110оС, а затем насадить его на фиксирующую часть холодного инструмента;

если при выполнении работ, сопровождающихся выделением значительного количества пыли, стружки или грязи заклинивает зажимные губы, то нужно выполнить правильную разборку патрона, а затем аккуратно, но максимально тщательно очистить и промыть все движущиеся, рабочие элементы

Перед тем, как собрать деталь, очень важно произвести внутреннюю смазку при помощи кисти и литола. Хороший результат даёт использование самодельного защитного кожуха, предотвращающего засорение рабочих частей;
если в процессе сверления наблюдается биение патрона, то причиной может быть значительная изношенность посадочного конуса

Не менее распространённой причиной такого явления может стать неравномерное изнашивание кулачков, которые подлежат замене. При необходимости выполняется полная замена разбитого патрона.

Сборка разобранной детали осуществляется в обратном разборке порядке, с соблюдением правил крепления на инструменте.

Как разобрать патрон быстрозажимного типа

В процессе эксплуатации таких электроинструментов, как дрели и шуруповерты, часто возникают неисправности быстрозажимных патронов. Не торопитесь покупать новые механизмы, так как старые можно попытаться отремонтировать. Для этого оснастку следует снять с электроинструмента, о чем упоминалось выше.

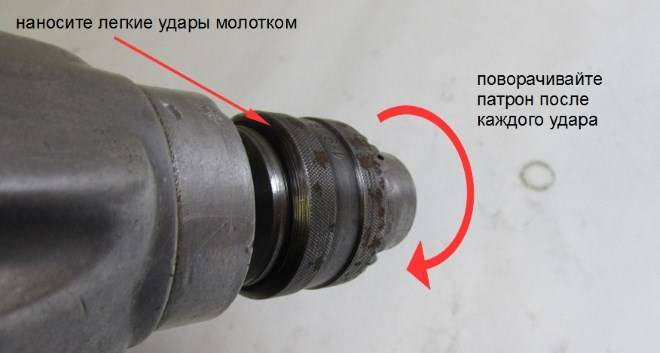

После этого, чтобы попытаться отремонтировать деталь, следует ее разобраться. Принцип разборки простой, и основывается на выбивании внутреннего механизма. Более подробно о том, как разобрать патрон быстрозажимного типа, описано в видеоматериале.

Конструкция и особенности зубчато-венцового патрона

Классический патрон для дрели относится к зажимным устройствам цангового или кулачкового типа. В них можно зажимать не только различные инструменты с круглым хвостовиком, но и заготовки цилиндрической формы для их дальнейшей обработки. Основными элементами конструкции зажимных кулачковых патронов являются:

• корпус цилиндрической формы;
• регулировочное кольцо или гильза, вращающиеся на внешней поверхности корпуса;
• кулачковый механизм или цанга, установленные во внутренней части корпуса устройства.

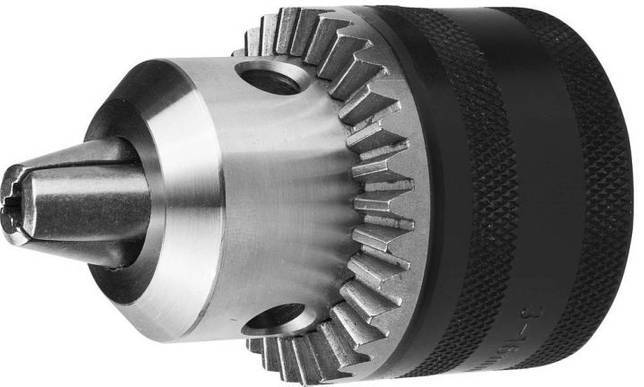

Конструкция кулачкового (зубчато-венцового) патрона с ключом

В свою очередь цанговый механизм, элементы которого изготавливаются из закаленной стали, состоит из трех абсолютно одинаковых кулачков, которые при вращении регулировочного кольца или гильзы одновременно приближаются друг к другу, тем самым обеспечивая надежный зажим хвостовика инструмента. В первых моделях патронов для механических дрелей кулачки цанги сходились за счет вращения регулировочного колеса, сейчас для этого используется регулировочная гильза.

Одной стороной патроны для дрели устанавливаются на вал используемого оборудования, а с другой в них вставляется инструмент, при помощи которого будет выполняться обработка. Зажимные кулачковые патроны используются преимущественно для фиксации в них следующих инструментов:

• сверл;
• фрез;
• метчиков с хвостовиками небольшого диаметра.

Кулачковый патрон дрели предназначен для зажима насадок с цилиндрическим или шестигранным хвостовиком

Сферы применения цанговых патронов

Основным конструктивным элементом патрона с цангой зажимного типа является втулка с пружинящими лепестками, количество которых может быть различным. Так, для зажима заготовок, диаметр которых не превышает 3 мм, используются патроны с тремя лепестками, при выполнении обработки деталей диаметром до 80 мм – с четырьмя лепестками, свыше 80 мм – шестью. Для обработки деталей очень незначительного диаметра используют зажимные патроны, цанги в которых разводятся при помощи специальных пружин. Кроме того, существуют модели цанговых зажимных патронов, которые оснащаются сменными вкладышами различного размера, выбираемыми в зависимости от геометрических параметров обрабатываемой заготовки.

Зажимные цанги используются не только для фиксации обрабатываемых заготовок, но и для крепления в них используемого инструмента, в качестве которого может выступать фреза, сверло или метчик. Хвостовик инструмента фиксируется зажимными элементами сменной цанги, которая удерживается во внутренней части патрона специальной гайкой. Работает такое устройство по следующему принципу: при накручивании гайки на цанговый зажим, который выполнен в форме обратного конуса, данный элемент втягивается в отверстие в патроне, тем самым обеспечивая плотное и надежное обжатие установленного в нем хвостовика инструмента.

Набор цанг с гайкой и стопорным кольцом для фрезера Sparky

Среди достоинств цанговых патронов для фрезера, которые и сделали их очень популярными и востребованными на современном рынке, следует выделить следующие:

• простота конструкции;
• удобство применения;
• высокая надежность фиксации обрабатываемых заготовок и хвостовика инструмента.

Кроме того, цанговые патроны обеспечивают минимальное биение как инструмента, так и заготовок, которые в них фиксируются. Объясняется это тем, что тела вращения, установленные в таком патроне, отлично центрируются. Удобство и простота его использования обеспечиваются еще и тем, что для приведения его в действие не надо применять специальный ключ и другие дополнительные приспособления.

Патрон с цангой ER20 для фрез с диаметром хвостовика 8 мм

Конечно, как и у любого технического устройства, есть у цанговых патронов и недостатки. К наиболее значимым следует отнести то, что диаметр заготовки или хвостовика инструмента для фрезера напрямую зависят от рабочего диаметра самой цанги. Таким образом, для инструментов и заготовок разных диаметров необходимо подбирать и цанги различных размеров.

Одной из наиболее примечательных сфер применения зажимных патронов цангового типа является оснащение автоматов продольного точения, где с их помощью осуществляется фиксация обрабатываемой заготовки. На таких автоматах, как правило, выполняют обработку заготовок не слишком значительного диаметра, что и дает возможность использовать для их фиксации зажимные устройства цангового типа. Между тем цанговые зажимы, используемые для оснащения таких автоматов, отличаются по своей конструкции от цанговых патронов, применяемых на токарном оборудовании. Автоматы продольного точения часто оснащаются цангами двух типов, одни из которых, как говорилось выше, используются для фиксации обрабатываемой заготовки, а вторые – для закрепления хвостовика используемого инструмента.

Применение патронов

Сверлильные элементы используются для крепления и зажима несимметричных сложных заготовок нецилиндрической и цилиндрической формы. Причем отличают самоцентрирующиеся патроны для деталей, которые имеют осесимметричную форму, и изделия с независимыми кулачками, которые используются для несимметричных.

• Цанговые — применяются в виде цилиндра для крепежа сверл малого диаметра с хвостовиком.
• Конусообразные переходные втулки — применяются для закрепления устройства с хвостовиком в форме конуса, когда номер хвостовика конуса изделия не соответствует в шпинделе агрегата номеру конуса.
• Быстросменные — используются для быстрой смены режущего механизма в процессе обработки, что повышает производительность и сокращает время работы во время изготовления отверстий.
• Самоустанавливающиеся — применяются во время изготовления предварительно сделанных отверстий, дают возможность по оси обтачивающего отверстия центрировать агрегат.

Виды патронов

Отличие патронов между собой заключается в типе хвостовой части оснастки. Классическими являются зажимы прямоугольной, цилиндрической и шестигранной формы. Но сегодня их потеснили хвостовики так называемого SDS класса.

Как видно на фото патронов для перфоратора, они могут быть следующих видов:

Ключевые. Крепление насадки происходит при использовании специального ключа, сводящего и разводящего «пальчики» зажимного механизма.

Быстрозажимные. Насадка зажимается посредством исключительно силы рук. Быстрозажимные патроны делятся, в свою очередь, на одно- и двухмуфтовые. Для зажатия устройства с одной муфтой будет достаточно усилий одной руки. Если приспособление двухмуфтовое, то левой рукой нужно придерживать заднюю муфту, а правую использовать для откручивания передней.

Замена и разборка патрона на дрели

В вопросе о том, как заменить износившийся патрон на дрели, нет ничего сложного. Для этого достаточно приобрести соответствующее зажимное устройство, снять с дрели старое и установить на нее новое. При этом следует иметь в виду, что как на обычную, так и на минидрель могут устанавливаться патроны двух типов:

• с конусным соединением;
• с резьбой.

Патроны, для установки на дрель которых используется резьба, снимаются и фиксируются по вышеописанной схеме

При замене такого устройства мало знать, что оно является резьбовым, важно также учитывать маркировку, которая в обязательном порядке на него нанесена. Маркироваться такие зажимные патроны могут следующим образом:

• 1,5–13 М12х1,25;
• 1,5–13 1/2 – 20UNF.

Интервал 1,5–13, присутствующий в данных обозначения, указывает на минимальный и максимальный диаметры устанавливаемого режущего инструмента. Правила замены патрона на дрели предполагают, что новое зажимное устройство должно иметь маркировку, полностью идентичную обозначению старого.

С вопросом о том, как заменить конусный патрон на дрели, все обстоит несколько проще. На устройства данного типа также может быть нанесена различная маркировка, а именно:

Чтобы заменить на дрели патрон данного типа, необходимо просто подобрать зажимное устройство с соответствующей маркировкой и вставить его посадочную часть в конусное отверстие сверлильного оборудования. Ориентироваться в такой маркировке достаточно просто: буква «В» означает, что это патрон именно конусного типа, а цифра указывает на диаметр нижней части посадочного отверстия.

Снятие с дрели патрона конусного типа выполняется так же просто, как и его установка. Для того чтобы выполнить такую процедуру, необходимо просто выбить зажимное устройство из посадочного отверстия дрели, для чего используется обычный молоток. С подробностями установки и снятия конусного патрона электрической дрели также можно познакомиться, просмотрев соответствующее видео.

В инструментах любого домашнего мастера обязательно должна присутствовать дрель. Правда, иногда появляется необходимость снятия с нее патрона. Как правило, возникает такая проблема при поломке прибора.

Выполнить эту задачу сможет любой умелец, разбирающийся хоть немного в технике. Но для человека, который никогда с этим не сталкивался, может стать большой проблемой. Чтобы легко удалить деталь с дрели, сначала нужно изучить принципы ее крепления, и лишь потом переходить к замене.

• Быстрозажимные виды;
• Цанговые SDS-устройства;
• Кулачковые типы.

В быстрозажимных элементах сменить биту или сверло получится за секунды, не используя никаких дополнительных инструментов. Они делятся на одно- и двухмуфтовые виды.

В последнем варианте для прикрепления сверла одной рукой приходится удерживать муфту, а второй – винтить другую. В одномуфтовых патронах имеется система блокировки вала, срабатывающая при замене оснастки. Минус подобных изделий – низкая прочность фиксации сверл. Вдобавок применение пластмассовых деталей существенно увеличивает риск повреждения патрона.

На ударные дрели и перфораторы лучше ставить кулачковые патроны. Они являются более крепкими, поэтому их часто используют для работы в трудных условиях. В подобных изделиях не устанавливают пластмассовые элементы, да и крепление оснасток выполняется специальным ключом.

Еще встречаются цанговые SDS-патроны, которые были созданы в 70-х годах прошлого века. В хвостовике этой конструкции присутствуют две канавки, размер которых равен 10 мм.

В данной системе часть сверла приходится вкручивать в патрон на 40 мм. Фиксируется оно стопорными шариками. Кроме этого, в конструкции имеется 4 желобка, из них 2 являются фиксирующими, а остальные применяются для направляющих клиньев. Шпиндель прибора, оборудованного этой конструкцией, автоматически блокируется сразу после установки.

Посадочное место

Оно может быть резьбовым либо конусным. На большинстве современных моделей используется резьбовое соединение. Однако иногда оно бывает и конусным — в основном на дрелях с патроном под максимальный хвостовик 16 мм.

Резьбовое соединение

Резьба может быть метрической, но в большинстве случаев на современных дрелях она идет дюймовая. Производители всегда пишут прямо на патроне, какая у него резьба, если он, конечно же, резьбовой.

Дюймовая резьба бывает следующих размеров:

• 1/4″
• 3/8″
• 5/8″
• 1/2″

Резьбовой патрон с маркировкой 1,5 — 13 мм — 1/2

При этом самыми распространенными являются 3/8 и 1/2. Эти две посадки могут использоваться на патронах с максимальным зажимаемым хвостовиком на 10 и 13 мм. Посадка 1/2 редко, но еще встречается и на патронах с зажимом до 16 мм. 1/4 — это посадка на патронах до 6,5 мм, а 5/8 — опять же до 16.

Метрическая резьба бывает только М12. Применяется для патронов с зажимом до 10, 13 и 16 мм.

Конусное посадочное место может иметь обозначение В12, В16 и В18. Цифры обозначают диаметр в миллиметрах. Применяются они на патронах с зажимом до 10, 13 и 16 мм. Причем с последним диаметром чаще всего.

Конусная посадка Конусный патрон с маркировкой 3-13 мм В16

Это все, что я хотел сказать о размерах дрелевых патронов. Надеюсь, что помог вам со всем этим разобраться. Статью же на этом заканчиваю — до новых встреч!

Всем привет! Я думаю каждый мужчина, а возможно и некоторые женщины, зажимали сверло в сверлильном патроне. А вот какие они бывают возможно знают не все.

Первым важным параметром я хочу выделить максимальный и минимальный диаметр хвостовика зажимаемого инструмента. Существуют патроны на 6 мм; 6,3 мм; 6,5 мм; 10 мм; 13 мм и 16 мм – это максимальные диаметры, которые они могут зажать. Минимальные диаметры бывают: 0,5 мм; 0,8 мм; 1 мм; 1,5 мм; 2 мм и 3 мм. Каждый наибольший диаметр соответствует наименьшему. Другими словами – патрон имеет маркировку 3-16 мм – это значит что он может зажимать хвостовики от 3 мм до 16 и никак не зажмет сверло диаметром 1 мм. Для сверла 1 мм нужен патрон от 1 до 6 мм.

Вторым не менее важным параметром является способ посадки патрона на вал электроинструмента, шпиндель станка или оправку.

Существует конусная и резьбовая посадка.

Конусная посадка. Если у патрона конусная посадка, то в его маркировке вы увидите один из следующих символов: В7, В10, В12, В16, В18, В22, В24, В32 , В45. Самыми распространенными являются конусы В12, 16 и 18. Это инструментальные укороченные конусы Морзе, параметры которых описаны в ГОСТ 9953-82.

Каждая из вышеописанных маркировок конуса соответствует своему полноценному конусу Морзе: В7 – Конус морзе №0 (КМ 0); В10 и В12 – КМ1; В16 и В18 – КМ2 и т.д. Это значит, что к примеру патроны В16 и В18 имеют одну конусность ( угол), только разные диаметры посадки. Если примерить патрон с такими маркировками на сверло с хвостовиком КМ2, то В16 плотно сядет в начале хвостовика, а В18 на середине хвостовика. На старых патронах можно увидеть маркировку как ниже на фото. Мне достался такой патрон еще в консервационной смазке. Он зажимает сверла от 1.5 до 9 мм и имеет посадку 2а т.е. В16. Цифра 2 означает КМ2, а буква – конкретный размер посадки, так как второму конусу Морзе соответствует два укороченных конуса В16 и В18.

Ниже на фото сверху оправка под патрон КМ2 с конусом В16, а ниже вал от старой дрели с резьбовой посадкой.

Резьбовая посадка. Данный способ крепления делится на два варианта:

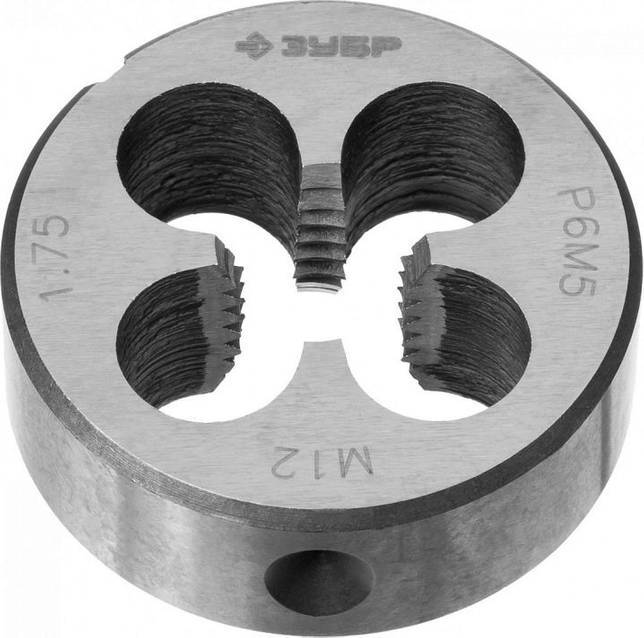

Первый вариант – это метрическая резьба М12 шаг 1.25. Такую резьбу можно встретить в патронах отечественного производства.

Второй вариант – это дюймовая резьба: 1/2″*20 UNF; 3/8″24 UNF; 5/8″16 UNF; 1/4″. Первое дробное число означает диаметр резьбы в дюймах, а второе целое число с буквами означает шаг резьбы – число ниток резьбы на один дюйм длины. Понять то, что у вашего патрона дюймовая резьба можно по маркировке, а если она отсутствует, то можно измерить вал инструмента. Привожу ниже диаметры и шаги самых распространенных дюймовых резьб в миллиметрах: 1/2″*20(12,7 мм, шаг 1,27мм);3/8″*24(9,52мм. шаг 1,05 мм).

Также у патронов есть отличие по способу зажатия инструмента. Для одних патронов нужен ключ, который обычно идет в комплекте, а другие можно просто зажать рукой – быстрозажимные. Последние могут быть выполнены полностью из металла, так и иметь пластиковые детали.

Если Вам интересно читайте Как легко открутить патрон

Про конус Морзе можно узнать здесь.

433

Посадочное место

Оно может быть резьбовым либо конусным. На большинстве современных моделей используется резьбовое соединение. Однако иногда оно бывает и конусным — в основном на дрелях с патроном под максимальный хвостовик 16 мм.

Резьба может быть метрической, но в большинстве случаев на современных дрелях она идет дюймовая. Производители всегда пишут прямо на патроне, какая у него резьба, если он, конечно же, резьбовой.

Дюймовая резьба бывает следующих размеров:

• 1/4″
• 3/8″
• 5/8″
• 1/2″

Метрическая резьба бывает только М12. Применяется для патронов с зажимом до 10, 13 и 16 мм.

Конусное посадочное место может иметь обозначение В12, В16 и В18. Цифры обозначают диаметр в миллиметрах. Применяются они на патронах с зажимом до 10, 13 и 16 мм. Причем с последним диаметром чаще всего.

Это все, что я хотел сказать о размерах дрелевых патронов. Надеюсь, что помог вам со всем этим разобраться. Статью же на этом заканчиваю — до новых встреч!

Виды патронов для дрели

Для бытовой и профессиональной сверлильной техники используют быстрозажимной патрон для дрели, работающий без ключа.

С таким зажимом за пару секунд можно сменить сверло, не прибегая к помощи подручного ключа. Усиленным нажатием ладони ослабляют механизм, что позволит освободить режущий инструмент из патрона. Тем же путем фиксируют сверло для дальнейшей работы. Данный вид патрона работает за счет рифленой металлической гильзы и блокирующего шпинделя. К минусам быстрозажимного патрона относят нестабильное зажатие. Уже поношенный быстрозажимной патрон не качественно фиксирует сверла большого диаметра, что приводит к проворачиванию. Характерно для круглого хвостовика.

Ключевой кулачковый патрон нужно ослаблять и зажимать специальным ключом, который со временем легко потерять в рабочих ситуациях. Интересно, что более опытные пользователи сверлильного инструмента отдают предпочтение именно патрону с ключом, так как зажать сверло или фрезу можно «намертво», к примеру, даже в тисках.

Очень популярны среди радиолюбителей мини патроны для дрели. Такие элементы иногда ставят на бормашину или мини дрель. Можно устанавливать на любой инструмент, приспособленный для сверления. К примеру, ювелирные мастера не смогут выполнять работы без данного крепежа. Чаще всего мини патроны используют под легкую дрель или бытовой шуруповерт. Оптимальный диаметр сверла для мини патрона от 0,1 до 4,5 миллиметров.

Очень удобно сверлить микросхему, мини модели и ювелирные изделия.

Мини патрон имеет простейшую конструкцию быстрозажимного цангового патрона. Чаще всего изготавливается из латуни.

Характеристики

Пользователь, который часто применяет дрель, должен знать и разбираться в размерах патронов, что есть на рынке. Кроме того что они различаются диаметром хвостовика, на некоторые требуется приобретать отдельно переходник или адаптер.

По максимальному диаметру хвостовика можно понять, насколько широко расходятся зажимные лепестки.

В данном случае это:

• 0.6 см;
• 0.635 см;
• 0.65 см;
• 0.1 см;
• 0.13 см;
• 0.16 см.

Первые размеры встречаются редко, остальные – гораздо чаще. Исходя из мощности и размера дрели, производитель подбирает и оптимально доступный диаметр хвостовика. Если это небольшой инструмент, мощность которого всего 300 Вт, на него нет смысла ставить патрон на 0.16 см. Если пользователь не может зажать имеющимся патроном необходимую насадку, потому что размеры не сочетаются, тогда появляется необходимость выбрать другой большего диаметра.

Стоит принимать во внимание и минимально допустимое значение диаметра хвостовика, которое может быть 0.5, 0.8, 1, 1.5, 2, 3 миллиметра. Стоит отметить, что значение 0.5 мм встречается на патронах, у которых максимальное значение 6.5 мм, и так – по возрастающей

Из других характеристик, на которые обязательно обращают внимание при выборе подходящего патрона — посадочное место. Оно может быть двух видов: резьбовое и конусное

Современные производители предпочитают использовать в конструкции инструмента первый вариант, второй применяется на тех дрелях, где максимальный диаметр хвостовика 16 мм.

Резьбовое соединение играет не менее важную роль. Оно может быть:

• метрическим;
• дюймовым (1*4, 3*8, 5*8, 1*2).

Наиболее востребованными являются размеры 3*8 и 1*2. Они используются на хвостовике диаметром 0.10 и 0.13 см.

Резьба метрическая бывает только одного вида — М12, она используется для патронов, у которых диаметр хвостовика составляет 0.1, 0.13, 0.16 см.

У патронов из характеристик можно еще выделить посадочное место, которое обозначается, как:

• В12;
• В16;
• В18.

В данном случае цифры – это диаметр, который прописывается в миллиметрах.

Играет немаловажную роль и хонинговальная головка, конструкция которой зависит от длины и диаметра отверстия.

Они бывают для отверстий:

• коротких;
• средних;
• глубоких;
• глухих.

Последнее, но не менее важное место занимает вал, который может быть стационарным или гибким. Первый находится в корпусе дрели, второй накручивается, в его конструкции присутствует гибкий шланг, он позволяет использовать инструмент в труднодоступных местах
