Переделка 14в зарядного с шуруповерта интерскол

Зарядка шуруповёрта без зарядного

Восстановить батарею без помощи ЗУ несложно, но многие не представляют, как. Зарядить аккумулятор шуруповёрта без зарядного устройства можно, используя любой блок питания с постоянным напряжением. Величина его должна быть равной или немного больше значения напряжения заряжаемого аккумулятора. Например, для 12V батареи можно взять выпрямитель для зарядки автомобиля. С помощью клеммных зажимов и проводов подключить, соблюдая полярность, их друг к другу минут на тридцать, при этом контролируя температуру батареи.

А можно провести доработку и устройства питания с большим напряжением, воспользовавшись простым интегральным стабилизатором. Микросхема LM317 позволяет управлять входным сигналом до 40 вольт. Понадобится два стабилизатора: один включается по схеме стабилизации напряжения, а второй — тока. Такую схему можно применить и при переделке ЗУ, не имеющего узлов контроля процесса зарядки.

Работает схема совсем несложно. Во время работы образуется падение напряжения на резисторе R1, его хватает для того, чтобы засветился светодиод. По мере заряда ток в цепи падает. Через некоторое время напряжение на стабилизаторе будет малым и светодиод погаснет. Резистор Rx задаёт наибольший ток. Его мощность выбирается не менее 0,25 ватт. При использовании такой схемы аккумулятор не сможет перегреваться, поскольку устройство автоматически отключается при полном заряде батареи.

С чего начинать работы

Чтобы переделать шуруповерт под питание от электрической сети 220 В, прежде всего, потребуется припаять к контактам зарядного устройства электрический провод. Но так как провод имеет медные жилы, а блок питания латунные клеммы, то соединить их будет очень непросто. Но в мире нет ничего не возможного, поэтому используем кислоту в качестве соединителя. Кислотой необходимо обработать клеммы зарядного устройства, после чего припаять провод контактам. Соединение должно быть качественным, так как от него зависит контакт и функционирование самого устройства.
На следующем этапе подвергается переделке старый аккумулятор. Для этого его необходимо разобрать и удалить из него всю внутреннюю часть. Хотя производитель не рекомендует этого делать, но конструкция батареи нам понадобится

Во время разборки аккумулятора важно пользовать средствами защиты и не выбрасывать внутреннее наполнение в мусор, а произвести ее утилизацию. В корпус аккумулятора следует поместить груз, который и будет являться противовесом.
После того, как внутренность аккумулятора будет удалена, приступаем к процессу припаивания свободных контактов электрического кабеля к выводам батареи, находящихся во внутренней части корпуса.

Важно! Во время припаивания важно контролировать полярность, но если ее не соблюдать, то страшного ничего не произойдет, только устройство будет функционировать в другую сторону. Но с помощью переключателя данная ситуация легко решается

Электрический кабель заводится в батарею с внешней стороны, сделав в конструкции специальное отверстие необходимого диаметра

После того этого важно сделать так, чтобы кабель надежно фиксировался в конструкции корпуса аккумулятора. Для этого как раз и необходима изоляционная лента, с помощью которой следует обмотать кабель изнутри и снаружи, тем самым сделав замок

После этого вставляем корпус аккумулятора в шуруповерт и используем его по назначению.

Виды зарядных устройств

Популярность шуруповёрта вызвана тем, что он упрощает процесс закручивания или выкручивания различного крепёжного элемента. Характеризуясь мобильностью и небольшими размерами, он незаменим при сборке мебельных конструкций, разборке техники, кровельных и других строительных работах. Своей мобильностью инструмент обязан входящим в его конструкцию аккумуляторным батареям.

Зарядка аккумулятора шуруповёрта происходит двумя способами: встроенным или внешним зарядным прибором. Встроенное ЗУ позволяет заряжать батарею, не извлекая её из шуруповёрта. Схема восстановления ёмкости расположена непосредственно вместе с аккумулятором. В то время как выносное подразумевает их извлечение и установку в отдельное приспособление для заряда. Различают ЗУ по типу восстанавливаемых батарей. Применяемые аккумуляторы бывают:

  • никель-кадмиевые (NiCd);
  • никель-металл-гидридные (NiMH);
  • литий-ионные (LiIon).

Конечная стоимость шуруповёрта не в последнюю очередь зависит от типа используемых батарей и возможностей зарядного устройства. ЗУ выпускаются на 12 вольт, 14,4 вольта и 18 вольт. Кроме этого, ЗУ разделяются по возможностям и могут иметь:

  • индикацию;
  • быструю зарядку;
  • разный тип защиты.

Наиболее используемые ЗУ используют в работе медленный заряд, обусловленный малым током. Они не содержат в своей конструкции индикацию работы и не отключаются автоматически. Это более справедливо к встроенным приборам восстановления ёмкости. ЗУ, построенные на импульсных схемах, обеспечивают возможность ускоренного заряда. Они автоматически отключаются по достижению требуемой величины напряжения или в случае возникновения аварийной ситуации.

Типы применяемых батарей

Никель-кадмиевые аккумуляторы не испытывают проблем при заряде в ускоренном режиме. Такие батарейки обладают высокой нагрузочной способностью, невысокой ценой и спокойно переносят работы при минусовой температуре. К недостаткам относят: эффект памяти, токсичность, большую скорость саморазряда. Поэтому перед тем, как заряжать такого типа аккумулятор, его необходимо полностью разрядить. Батарея имеет высокую степень саморазряда и быстро разряжается, даже если её не используют. В настоящее время практически не выпускаются из-за своей токсичности. Из всех типов обладают наименьшей ёмкостью.

Никель-металл-гидридные по всем параметрам превосходят NiCd. У них меньше величина саморазряда, меньше выражен эффект памяти. При одинаковых размерах они имеют большую ёмкость. В их составе нет токсичного материала, кадмия. В ценовой категории этот тип занимает среднее положение, поэтому наиболее распространённый тип ёмкостных элементов в шуруповёрте именно он.

Варианты изготовления блока питания

Существует несколько вариантов, как переоборудовать шуруповёрт для работы от электросети. Задача заключается в том, чтобы запитать электродвигатель устройства с помощью промежуточного источника.

Используем зарядку от ноутбука

Изготовить блок питания 12 В для шуруповёрта своими руками можно, даже не обладая техническими знаниями. Следует только найти ненужное зарядное устройство от ноутбука, которое имеет технические характеристики, сходные с параметрами для питания шуруповёрта. Главное, чтобы выходное напряжение соответствовало искомому (12—14 вольт).

Для достижения заданной цели необходимо сначала аккумуляторную батарею разобрать и удалить оттуда неисправные элементы. Затем следуют такие манипуляции:

  1. Берём зарядное устройство от ноутбука.
  2. Отрезаем выходной разъём, оголяем и производим лужение концов проводов.
  3. Зачищенные провода припаиваем к входным проводам батареи.
  4. Изолируем места пайки, чтобы избежать короткого замыкания.
  5. Делаем в корпусе отверстие, чтобы не пережать провод, и производим сборку конструкции.

Основа — блок питания от компьютера

Для изготовления такого устройства понадобится блок от персонального компьютера формата А. Т. Найти его несложно, это старая модель питающего устройства, которую легко купить на любом рынке радиодеталей

Важно знать, что применять можно блок мощностью 300—350 Вт с током в цепи питания 12 В не ниже 16 А

Именно блоки формата АТ соответствуют таким параметрам. На корпусе этого устройства находится кнопка включения питания, что очень удобно при работе. Внутри установлен вентилятор охлаждения и смонтирована схема защиты от перегрузок.

Порядок проведения переустройства блока:

  1. Снимаем крышку корпуса Б. П. Внутри увидим плату с множеством проводов, идущих к разъёмам, а также вентилятор.
  2. Следующим шагом необходимо отключить защиту от включения. Находим на квадратном большом разъёме зелёный провод.
  3. Соединяем этот провод с чёрным из этого же разъёма. Можно сделать перемычку из другого кусочка провода, а можно просто его коротко обрезать и оставить в корпусе.

Затем в пучке выходов находим меньший разъём (MOLEX) и проделываем с ним следующие операции:

  1. Оставляем чёрный и жёлтый провода, а два других коротко обрезаем.
  2. Для удобства расположения БП при работе припаиваем к чёрному и жёлтому проводам удлинитель.
  3. Второй конец удлинителя прикрепляем к контактам пустого батарейного отсека. Сделать это нужно методом пайки, можно сделать хорошую скрутку, при этом необходимо строго соблюдать полярность.
  4. Проделываем отверстие в корпусе, чтобы не пережать при сборке провод. Устройство готово.

Питание из зарядного устройства автомобиля

Имея зарядку для автомобильного аккумулятора, довольно просто сделать устройство для питания шуруповёрта. Чтобы произвести переделку, потребуется всего лишь соединить силовые клеммы выхода зарядного устройства с питанием электромотора.

Если имеется прибор для зарядки с плавной регулировкой выходного напряжения, то можно его использовать как блок питания 18 вольт для шуруповёрта.

Как подключить шуруповерт к автомобильному аккумулятору

Недорогие шуруповерты для тех, кто пользуется инструментом не очень часто, хороши. Но, как показывает практика, до поры, до времени. У большинства из них аккумуляторы достаточно быстро выходят из строя, а порой им просто не хватает мощности. Решить этот вопрос поможет простой вариант модификации инструмента. На выходе вы получите шуруповерт, который будет работать напрямую от автомобильного аккумулятора.

Материалы

Для модификации шуруповерта своими руками, подготовьте:

  • сам шуруповерт;
  • длинную крестовую отвертку;
  • напильник;
  • зажимы для аккумулятора с проводами;
  • кусачки;
  • нож;
  • паяльник;
  • припой;
  • изоленту.

Шаг 1

. Прежде чем начать работу, нужно полностью разобрать инструмент. Используйте для этого тонкую длинную отвертку.

Шаг 2

. Вначале снимите одну половину корпуса, а вторую с ее внутренним содержимым оставьте в первоначальном виде. Уберите аккумулятор из корпуса. Ваш шуруповерт изнутри может выглядеть немного по-другому. Здесь уже все зависит от производителя. Обязательно найдите положительный и отрицательный электроды. Для дальнейшей работы нужны будут именно они.

Запомните расположение всех внутренних деталей инструмента и аккуратно достаньте их из корпуса.

Шаг 3

. Нижнюю часть пластикового корпуса, выполняющую функцию подставки, смело срежьте напильником. В модифицированном шуруповерте эта часть будет лишней. Старайтесь срезать части симметрично на двух половинах инструмента.

Шаг 4

. Концы проводов на зажимах для аккумулятора зачистите. Для этого используйте острый нож. Если провода у вас слишком длинные, лишние части отрежьте кусачками и только после этого зачищайте их.

Шаг 5

. Провода подключите к электродам. В данном случае конструкция была немного необычной, потому достаточно было продеть провода в зажимы и закрепить их при помощи изоленты. В большинстве случаев для подключения понадобится использовать паяльник с припоем. Будьте к этому готовы заранее.

Шаг 6

. Соберите шуруповерт обратно. Вставьте внутреннее содержимое, провода с зажимами выведите наружу. Соберите корпус и скрепите его винтами. В нижней части, где была подставка, закрепите все изолентой, закрыв ею образовавшееся отверстие.

Итогом ваших стараний станет значительно улучшенный шуруповерт с производительностью выше прежней. При этом его вы сможете использовать, находясь в дороге или далеко от мест, где можно зарядить батарею самого инструмента.

Как подключить шуруповерт к автомобильному аккумулятору

4.1/5 — Оценок: 39

Технические характеристики

Общие характеристикиназначение Тип инструмента Тип картриджа Номер скорости Электропитание Диаметр вставки Максимум скорость свободного хода

Максимальный момент Максимум Мощность сверления (древесина) Максимум Объем сверления (металл) Функции и возможностичерты аккумуляторТип батареи Емкость аккумулятора Напряжение батареи Время зарядки аккумулятора Тип зарядного устройства Съемная батарея Дополнительная батарея Дополнительная информациякорректировок Пример включен вес Содержимое упаковки

отвертка
без напряжения
быстрый зажим
2
на батарее
13 мм
1100 об / мин
16 Нм
18 мм
10 мм
наоборот, электронный контроль скорости
Ni-Cd
1,5 Ач
18 В
1 час
пульс
есть
есть
прорезь для фиксирующих битов, магнитный носитель на корпусе
есть
2,1 кг

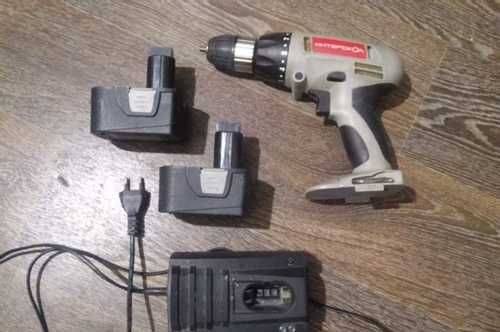

аккумуляторная батарея Interskol DA-18EP, 2 батареи, зарядное устройство

Типы применяемых батарей

Сырьем для изготовления служат :

  • никель с кадмием (NiCd);
  • никель с металлогидридами (NiMH);
  • литий (Li-ion).

Емкость — основная характеристика, определяющая продолжительность беспрерывной работы инструмента. Измеряется в миллиамперах (мАч). Каждый элемент имеет свое напряжение в зависимости от типа. Самое большое у литий-ионных — 3,3 В. Напряжение на отдельном элементе никель-кадмиевых и никель-металлогидридных батарей — 1,2 В.

К достоинствам NiCd аккумуляторов относят:

  • возможность ускоренной зарядки;
  • способность выдерживать высокие нагрузки;
  • низкую цену;
  • поддержку параметров на морозе.

Несмотря на явные преимущества, этот тип почти снят с производства из-за чрезмерной токсичности. Они быстро разряжаются, даже если не работают.

Емкость наименьшая среди других типов источников питания. Эффект памяти — также существенный недостаток. Перед зарядкой такого аккумулятора его требуется разрядить под нагрузкой почти до нулевых показателей.

У Li-ion батарей несколько важных преимуществ:

  • высокая емкость;
  • низкий саморазряд;
  • отсутствие эффекта памяти;
  • способность работать на морозе.

Но такие АКБ боятся перегрева и могут взорваться. При глубоком разряде емкость восстановить невозможно. Для уменьшения рисков используют зарядные устройства с микроконтроллером. Все положительные качества отражаются на цене, которая выше, чем у других гальванических ИП.


Виды зарядных устройств для шуруповерта.

Тип аккумулятора, возможности зарядного аппарата прямо отражаются на стоимости инструментов. В зависимости от установленных батарей ЗУ бывают на 12, 14 и 18 Вольт.
