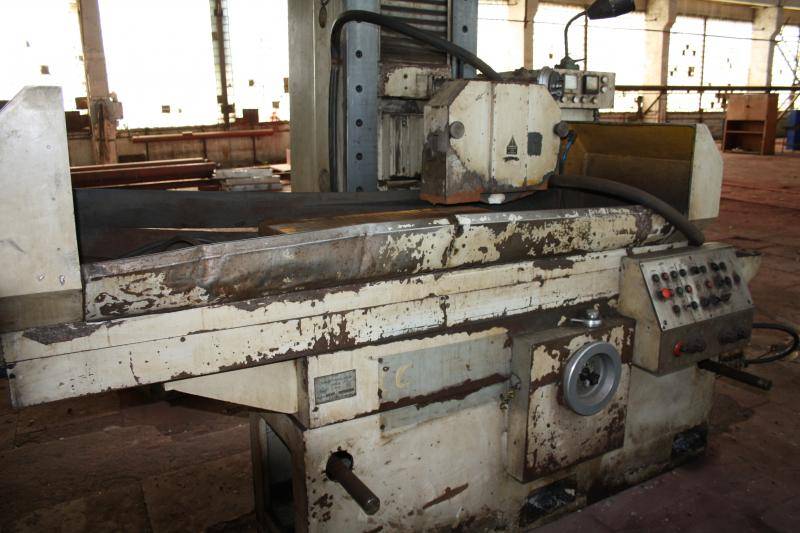

Плоскошлифовальный станок 3Л722В

Указания по эксплуатации, техническому обслуживанию и ремонту станка 3Л722В

Станки предназначены для эксплуатации в условиях УХЛ4 по ГОСТ 15150-69.

Шлифовальный круг перед пуском в работу должен подвергаться правке. Условия, режим и инструмент согласно требованиям РТМ2 И77-9-79.

Шлифовальный круг должен балансироваться до и после правки.

Назначение режимов резания следует производить, исходя из характеристики круга, материала изделия, технических требований на обработку.

При черновом шлифовании рекомендуется работать с наивысшей глубиной резания, допускаемой кругом, изделием, станком.

При чистовом шлифования глубина резания выбирается очень малой. Это повышает точность и уменьшает шероховатость обрабатываемой поверхности.

Скорость изделия назначается, исходя из того, что увеличение ее улучшает отвод тепла, увеличивает производительность, уменьшает образование прижогов. При повышенных требованиях к шероховатости поверхности следует принимать меньшие значения скорости.

Шлифование с окружной скоростью круга выше 34,4 м/с на станке не допускается!

При эксплуатации станка и соблюдении профилактических мероприятий срок работы станка до первого капитального ремонта (период межремонтного цикла) равен II годам при двухсменной работе.

Категория ремонтной сложности станка:

• механической части – 24,
• электрической части – 46.

При демонтаже салазок необходимо открепить скобу гайки пары “винт-гайка” качения от салазок.

При замене электродвигателя привода шлифовального круга нужно произвести динамическую балансировку при помощи сухарей на диске и грузиков на вентиляторе электродвигателя.

Контроль балансировки и уровня вибрации следует производить в двух плоскостях (по задней и передней опоре ротора электродвигателя) по вертикальной, горизонтальной, продольной и поперечной осям.

Эффективные значения виброскорости не должны превышать 1,1 мм/с, двойная амплитуда 10 мкм.

При сборке полумуфты нужно ориентировать относительно друг друга по меткам.

Бабку шлифовальную в сборе с кругом необходимо динамически отбалансировать на стачке по вертикальной, горизонтальной, поперечной и продольной осям в плоскости передней опоры шпинделя с помощью грузиков на планшайбе шлифовального круга. Величина двойной амплитуды колебаний не должна превышать 5 мкм.

При монтаже и демонтаже стола необходимо обратить внимание на положение рейки и зубчатое колесо сельсина стола. Если при монтаже стола положение рейки и зубчатого колеса изменится, то наладку устройства дистанционного управления ходом стола следует производить в следующей последовательности:

• снять нижнюю панель пульта управления;
• проверить правильность соединения фаз сельсина-датчика и сельсина-приемника;
• предварительно немного отвернув пальцы на дисках, снять с сельсинов-приемников ограничители;
• ослабить винты крепления упора и передвинуть его вверх;
• нажать кнопку “Стол влево” и держать ее нажатой, пока стол не выйдет в крайнее левое положение. После этого, не отпуская кнопку “Стол влево”, нажать кнопку “Стол стоп”. Кнопку “Стол влево” отпустить;
• вращая ротор сельсина-приемника убедиться, что за полный оборот лампа 15 (см.рис.5) половину времени горит, а половину времени погашена. После этого нужно вывести ротор сельсина-приемника в зону, где лампа погашена, и, вращая его по часовой стрелке, добиться загорания лампы. Это положение ротора сельсина-приемника “соответствует команде на реверс “Вправо”;
• аналогично провести операцию при настройке реверса стола “Влево”;

Проверить правильность настройки устройства.

Для этого установить с помощью переключателя дросселя минимальную скорость стола и нажать кнопку “Стол влево”.

При правильной настройке должен совершаться автоматический реверс стола в настроенных точках;

Остановить стол. Удерживая роторы сельсинов от поворота, одеть диски в положении, когда пальцы касаются упора.

Ввертывая пальцы, застопорить диски. Упор опустить вниз и затянуть винты. Пустить стол. Реверс должен совершаться с выходом шлифовального круга из зоны зеркала стола.

Установить переключателем дросселя максимальную скорость стола.

При монтаже и демонтаже узлов поперечной подачи стойки необходимо провести наладку аналогично предыдущему пункту 10.10.

Для обеспечения параллельности оси шпинделя рабочей поверхности стола произвести регулировку при помощи клиньев 7 (см.рис.7). Момент затяжки клина не более 160 кгс.м.

Капитальный ремонт плоскошлифовального станка

При эксплуатации станка истираются не только рабочие инструменты, но и внутренние вращающиеся узлы. Это приводит к снижению качества металлообработки. Модернизация и ремонт плоскошлифовальных станков 3л722В производится в Липецке и в Московской области.

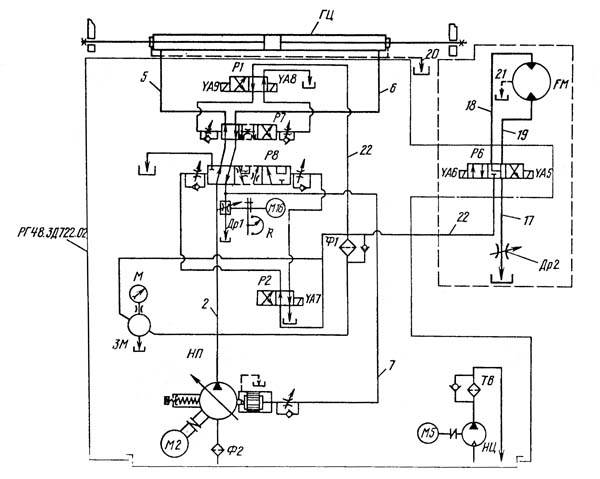

Гидравлическая схема

При эксплуатации станка до 20 лет выход из строя его основных узлов имеет малую вероятность. Но с каждым годом возрастают возможности новых технологий оборудования 3Л722В. Для того чтобы станок соответствовал новейшим требованиям, ему необходима модернизация, доработка. Исходя из того, что основная схема принципиально не меняется, выдерживаются и основные параметры рабочих поверхностей, модернизация станка не отразится на внешнем виде и габаритах оборудования. Для мастера обслуживающего станок руководство производителя по эксплуатации и обслуживанию 3Л722В останется актуальным. Изменятся только некоторые характеристики мощности электрооборудования. Что необходимо учесть, заменив в инструкции характеристики усовершенствованных узлов.Капитальный ремонт оборудования, выпущенного пол столетия лет назад, заключается в полном обновлении электрических систем. Общая схема останется прежней, но в эксплуатации станок станет тише и мощнее, что обосновано заменой электродвигателя постоянного тока на аналогичный, работающий от переменного.

Установочный чертеж

В процессе модернизации, при замене двигателя плоскошлифовального станка, меняется коробка передач и система управления. На смену ручным настройкам приходит ЧПУ. Установка программного управления имеет смысл только на отвечающее определённым требованиям точности оборудование. Это качество достигается исправными ходовыми винтами, подшипниками, зубчатыми редукторами, гладкими направляющими, отлаженной системой смазки.

Кинематическая схема плоскошлифовального станка 3Б722

Кинематическая схема плоскошлифовального станка 3Б722

Цепь вертикальной подачи шлифовальной бабки

Ручная подача. Движение от маховика 35 передается через шестерни 23, 22, муфту 21, коническую пару шестерен 20, 19 на гайку 18, связанную с ходовым винтом IX..

Так как гайка зафиксирована от вертикального перемещения, то при ее вращении винт IX будет перемещаться в осевом направлении и передвигать каретку со шлифовальной бабкой.

Автоматическая подача. В момент реверса шлифовальной бабки масло подается в ту или иную полость цилиндра механизма подачи 46 и перемещает плунжер-рейку 47. Последняя через шестерню 48 вращает кривошип 45, который черев шатун 44 поворачивает на угол 40-50° рычаг 43 с сидящей на нем собачкой 37.

Собачка поворачивает храповик 25, соединенный с маховиком 35. Далее движение передается по описанной выше цепи к винту.

Регулирование величины автоматической подачи осуществляется поворотом перекрышки 24, в результате чего собачка 37 может поворачивать храповик 25 на всем пути своего движения или на части его. Изменение положения перекрышки 24 осуществляется от рукоятки 30 через шестерни 28, 27, 29, 26 и зубчатый сектор, нарезанный на перекрышке 24.

Для автоматического прекращения подачи после снятия установленного припуска служит сектор 31, 88 крепленный на лимбе 36. При этом он входит в зону качения собачки 37, которая начинает скользить по нему, не задевая зубьев храповика 25.

При работе вручную до «жесткого упора» рукояткой 39 подводится жесткий упор 38, в который упирается в конце хода упор, закрепленный на лимбе 32. Лимб связан с маховиком 35 посредством зубчатого фиксатора 33, включение которого производится нажатием кнопки 34.

Ускоренное перемещение. Ускоренное установочное перемещение подготавливается поворотом рукояти 41. При этом при помощи винтовой канавки на валу рычагом 49 шестерня 22 выводится из зацепления с шестерней 23 и маховиком 35 отключается от цепи подачи. Одновременно кулачок 40 нажинает на конечный выключатель 42, который разблокирует кнопочную станцию пуска электродвигателя механизма ускоренного перемещения.

При включении электродвигателя движение от вала электродвигателя передается бесшумной цепью через звездочки 52, 53. шестерни 50, 51 на винт IX по рассмотренной ранее цепи.

При этом шлифовальная бабка перемещается вверх или вниз.

Цепь поперечной подачи шлифовальной бабки

Ручная подача. От маховика 12 через червячную передачу (червяк 5 — шестерня 4) вращение передается реечной шестерне 2, которая находится в зацеплении с рейкой I, укрепленной на шлифовальной бабке.

Для того, чтобы при гидравлическом перемещении шлифовальной бабки от цилиндра не произошла поломка передачи, червяк 5 выводится из зацепления с шестерней 4 путем поворота рукоятки II. При этом эксцентриковая гильза кулачком 6 и рычагом 3 осуществляет блокировку, исключая перемещение шлифовальной бабки от гидроцилиндра при включенном червяке.

Автоматическая подача. При поперечном перемещении шлифовальной бабки от гидроцилиндра палец 17, укрепленный на корпусе бабки, скользит по спиральному пазу вала III, заставляя его вращаться. Далее через шестерни 16 и 15 приводится во вращение диск с переставляемыми упорами 13. Диск с упорами при максимальном поперечном проходе шлифовальной бабки делает почти полный оборот, и упоры, воздействуя на реверсивную рукоятку 14, поворачивают ее вместе с валиком и сидящим на нем рычагом 9. Рычаг одним из своих пальцев воздействует (при реверсе шлифовальной бабки) поочередно на конечные выключатели 7 и 10, которые дают команду на вертикальную автоматическую подачу, а другим пальцем переключает рычаг 8, связанный с реверсивным золотником гидрокоробки реверса шлифовальной бабки.

Рукояткой 14 можно произвести также и ручной реверс шлифовальной бабки.

Привод шлифовальной бабки. Шпиндель шлифовального круга получает вращательное движение через муфту от фланцевого электродвигателя мощностью 10 кВт при 1460 оборотов в мину.

Расположение составных частей шлифовального станка 3Д722

Расположение составных частей плоскошлифовального станка 3д722

Спецификация составных частей шлифовального станка 3д722

1. Станина

• (320×1250) – 3Д722.014.000
• (320×1000) – 3Д722.017.000
• (320×1600) – 3Д722.019.000

Стол рабочий

• (320×1250) – 3Д722.025.000
• (320×1000) – 3Д722.026.000
• (320×1600) – 3Д722.027.000

Колонна – 3Д722.018.000 Каретка – 3Д722.032.000 Защита направляющих колонн – 3Д722.916.000 Кожух шлифовального круга – 3Д722.905.000 Планшайба шлифовального круга – 3Д722.525.000 Электрошкаф – ШОС 5001 Пульт управления – 3Д722.88I.000 Ограждение станка

• (320×1250) – 3Д722.941.000
• (320×1000) – 3Д722.942.000
• (320×1600) – 3Д722.943.000

Бабка шлифовальная – 3Д722.330.000 Плита электромагнитная – 3Д722.827.000 Установка сельсина стола – 3Д722.341.000 Механизм вертикальной подачи – 3Д722.166.000 Редуктор механизма вертикальной подачи – 3Д722.338.000 Крышки станины – 3Д722.951.000 Установка смазки шпинделя – 3Д722.074.000 Агрегат охлаждения – 3Д722.060.000 Электрокоммуникация редуктора ускоренных вертикальных перемещений – 3Д722.885.000 Цилиндр стола

• (320×1250) – 3Д722.771.000
• (320×1000) – 3Д722.772.000
• (320×1600) – 3Д722.773.000

Редуктор ускоренных вертикальных перемещений – 3Д722.339.000 Трубопровод станка – 3Д722.707.000 Гидроагрегат – Г48.3Д722.00.000 Установка откачки утечек – 3Д722.777.000 Устройство цифровой индикации – Ф5095 Пульт управления – 3Д722Ф1.882.000

Перечень органов управления плоскошлифовальным станком 3Д722

1. Рукоятка установки величины вертикальной автоматической подачи
2. Рукоятка установки жесткого упора
3. Рукоятка фиксация лимба
4. Лимб вертикальной подачи
5. Маховик ручной вертикальной подачи
6. Рукоятка толчковой вертикальной подачи
7. Кнопка “Стол вправо”
8. Кнопка “Стол стоп”
9. Кнопка “Намагничивание плиты”
10. Кран регулирования подачи охлаждающей жидкости
11. Маховик ручной поперечной подачи шлифовальной бабки
12. Лимб ручной поперечной подачи шлифовальной бабки
13. Панель пульта сигнального
14. Указатель нагрузки
15. Указатель скорости стола
16. Лампа сигнальная “Стол вправо”
17. Лампа сигнальная “Стол влево”
18. Лампа сигнальная “Сеть”
19. Лампа сигнальная “Гидропривод”
20. Лампа сигнальная “Бабка назад”
21. Лампа сигнальная “Смазка шпинделя”
22. Лампа сигнальная “Размагничивание плиты”
23. Лампа сигнальная “Бабка вперед”
24. Панель пульта управления
25. Кнопка “Размагничивание плиты”
26. Переключатель платы “Работа без плиты”, “Работа с плитой”
27. Кнопка “Бабка вперед”
28. Кнопка “Бабка назад”
29. Кнопка “Бабка ускоренно вверх”
30. Кнопка “Бабка стоп”
31. Кнопка “Шлифовальный круг пуск”
32. Кнопка “Гидропривод пуск”
33. Кнопка “Бабка ускоренно вниз”
34. Кнопка “Шлифовальный круг стоп”
35. Переключатель вертикальной подачи “Подача на двойной ход”, “Подача отключена”, “Подача на каждый ход”
36. Переключатель регулятора величины прерывистой подачи “Подача меньше”, “Подача больше”
37. Переключатель освещения “Отключено”, “Включено”
38. Регулятор хода бабки “Бабка вперед”
39. Переключатель регулятора скорости непрерывной поперечной подачи бабки “Скорость бабки меньше”, “Скорость бабки больше”
40. Регулятор хода бабки “Бабка назад”
41. Кнопка “Охлаждение стоп”
42. Регулятор хода стола “Стол вправо”
43. Кнопка “Охлаждение пуск”
44. Регулятор хода стола “Стол влево”
45. Переключатель дросселя скорости стола “Скорость стола меньше”, “Скорость стола больше”
46. Кнопка “Все стоп”
47. Кнопка “Стол влево”
48. Работа с УЦИ
49. Включение черновой обработки

3Л722В-80 Станок плоскошлифовальный с прямоугольным столом и горизонтальным шпинделем

Шлифовальная бабка станка со шпинделем на опорах качения перемещается вертикально по направляющим стойки. Дистанционное управление скоростью и местом хода стола и стойки, использование для вертикального и поперечного перемещения винтовых пар качения, централизованной замкнутой системы смазки улучшают условия эксплуатации станка. Стойка перемещается в поперечном направлении вместе с салазками, имеющими развитые направляющие по длине и направляющие станины стойки.

Применение в станке направляющих из фторопластовой ленты с низким коэффициентом трения позволяет исключить зазоры в системе СПИД, повысить демпфирующие способности конструкции станка и получить малые скорости перемещения рабочих органов.

В станке применены шаговый электродвигатель в цепи вертикальных подач, вынесенный комплектный гидропривод с насосом объемного регулирования и система стабилизации температуры масла.

Станина имеет продольные направляющие, по которым возвратно поступательно движется рабочий стол. По вертикальным направляющим стойки перемещается шлифовальная бабка со шлифовальным кругом.

Данная конструкция обеспечивает высокую точность и надежность станка в процессе эксплуатации. В станке имеется устройство цифровой индикации, позволяющее контролировать величину вертикального перемещения шлифовальной бабки в процессе обработки.

Детали устанавливают вручную на столе или электромагнитной плите.

Шлам со стола удаляется вместе с СОЖ с помощью лотка коробчатой формы. СОЖ очищается от шлама с помощью магнитного сепаратора и фильтров тонкой очистки. СОЖ подается в зону шлифования с помощью насоса П-90.

Главное движение в станке — вращение шлифовального круга; продольная подача — прямолинейное возвратно-поступательное движение стола с заготовкой. Поперечная и вертикальная подачи сообщаются шлифовальной бабке с шлифовальным кругом.

Шлифовальный круг крепится на конце шпинделя шлифовальной бабки. Обрабатываемую деталь устанавливают на столе станка. В процессе работы стол получает прямолинейное возвратно-поступательное движение, а шлифовальный круг — вращательное. Если ширина обрабатываемой детали больше ширины круга, то шлифовальной бабке сообщается периодическая поперечная подача после каждого одинарного или двойного хода стола. Шпиндельной бабке с кругом сообщается также вертикальная подача для снятия необходимого припуска.

Шлифуемые детали, в зависимости от материала, формы и размеров, могут закрепляться или на электромагнитной плите, или непосредственно на рабочей поверхности стола, или в специальных приспособлениях.

Конструктивная особенность станка — поперечная подача шлифовального круга обеспечивается перемещением стойки со шлифовальной бабкой по горизонтальным направляющим станины стоики. Шлифовальная бабка перемещается только в вертикальном направлении и имеет постоянный вылет относительно стойки.

Применение в станке винтовых пар качения, системы цифровой индикации вертикальных перемещений шлифовальной бабки, высокоточных подшипников в шпиндельном узле и ряда других конструктивных решений позволило повысить точность, долговечность и производительность станка по сравнению с аналогичными серийно выпускаемыми станками.

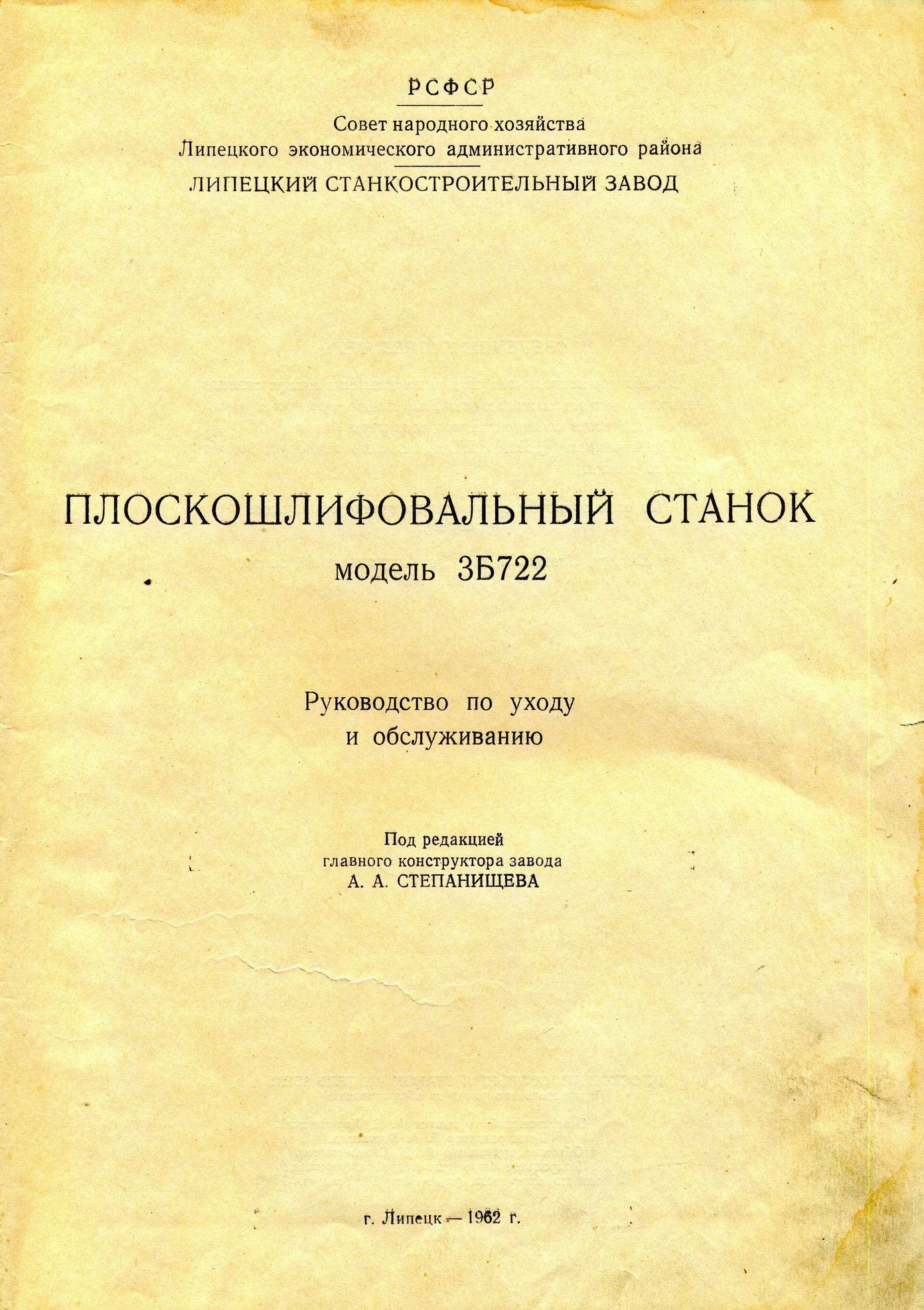

Сведения о производителе плоскошлифовального станка 3Б722

Производитель плоскошлифовального станка 3Б722 — Липецкий станкостроительный завод, основанный в 1929 году.

В 1956 года ремонтно-тракторный завод был переориентирован на выпуск станков и переименован в Липецкий станкостроительный завод.

Станки модели 3Б722 В являются типовыми представителями гаммы плоскошлифовальных станков с прямоугольным столом среднего типоразмера и позволяет с микронной точностью обрабатывать плоские поверхности самых различных деталей. При применении дополнительных приспособлений на этих станках возможна обработка и фасонных поверхностей.

Станки, выпускаемые Липецким станкостроительным заводом, ЛСЗ

• 3Б722 — станок плоскошлифовальный с горизонтальным шпинделем 320 х 1000
• 3Д722 — станок плоскошлифовальный с горизонтальным шпинделем 320 х 1000
• 3Л722В, 3Л722А — станок плоскошлифовальный с горизонтальным шпинделем 320 х 1000
• 3П722 — станок плоскошлифовальный с горизонтальным шпинделем 320 х 1000; 320 х 1250; 320 х 1600

Способы и особенности плоского шлифования

Рис. 1. Способы шлифования периферией круга:

а — врезанием, б — глубинным методом, в — с малой подачей на глубину и большой поперечной подачей, t — подача на глубину, s — продольная подача

В зависимости от поверхности круга, осуществляющей обработку, различают шлифование периферией круга и торцом круга. Рассмотрим основные способы шлифования периферией круга.

Шлифование врезанием применяется при обработке деталей, ширина которых меньше высоты или когда шлифуемая плоскость ограничена буртами. Шлифование производится без поперечной подачи. Подачу на глубину осуществляют при выходе круга за пределы детали с одной или двух сторон во время реверсирования стола (рис. 1, а). При этом способе шлифования происходит большой износ круга, что требует частых правок. Высокая точность обработки при этом не обеспечивается.

Глубинное шлифование — процесс, при котором за один ход стола при очень малой скорости продольной подачи снимается полный припуск. При этом шлифовальный круг подается сразу на всю глубину (рис. 1, б). При этом способе можно применять как попутное, так и встречное шлифование, съем стружки происходит лишь в одном направлении перемещения стола, реверс стола осуществляется при увеличенной скорости. Так как основная тяжесть съема припуска падает на абразивные зерна, расположенные около торца круга, происходит довольно значительный износ его, поэтому рекомендуется оставлять припуск 0,01—0,02 мм и снимать его с применением поперечной подачи после правки круга.

Шлифование с прерывистой поперечной подачей позволяет качественно обработать даже большие поверхности. Величина поперечной подачи зависит от высоты шлифовального круга и никогда не должна быть больше. В крайних положениях в поперечном направлении круг должен выступать за кромку детали на половину его высоты. В продольном направлении должна быть обеспечена возможность выхода круга за пределы обоих концов детали на 50—60 мм. Подача на глубину осуществляется обычно вместе с реверсированием в поперечном направлении. При этом способе шлифования особенно при обработке больших поверхностей, на последних ходах следует выбирать очень маленькую величину подачи на глубину, чтобы уменьшить неточность, создаваемую кругом вследствие его износа (рис. 1, в).

Шлифование с непрерывной поперечной подачей. Поперечная подача осуществляется непрерывно, величина ее за каждый ход стола не должна превышать половины высоты круга. По сравнению с предыдущим способом, последний обеспечивает возможность получения более высокой точности обработки.

При всех способах шлифования периферией круга дуга контакта круга с деталью значительно меньше по сравнению со шлифованием торцом круга. Следствием этого являются сравнительно небольшие усилия резания и незначительное выделение тепла, поэтому периферией круга шлифуют детали, закаленные до высокой твердости, обладающие невысокой жесткостью, с высокими требованиями к точности. Производительность обработки при шлифовании периферией круга ниже по сравнению со шлифованием торцом круга.

Чего ждать от модернизации

Модернизация с заменой устаревших электрических узлов производится на агрегаты отечественного и зарубежного производства. Для станков Липецкого завода подходят агрегаты, выпускаемые фирмами Siemens и Omron, благодаря чему схема с релейным управлением становится современной – цифровой. Руководство по эксплуатации обновлённого таким способом оборудования изменится кардинально.

При капитальном ремонте механические узлы плоскошлифовального оборудования меняются на треть. Модернизация касается в основном электроприводов. Чаще всего замена электрической начинки проводится полностью.

После проведения капитального ремонта с установкой ЧПУ руководство по эксплуатации от изготовителя можно считать морально устаревшим, оно не соответствует обновлённым системам. Управление становится легче.

Станки плоскошлифовальные с прямоугольным столом и горизонтальным шпинделем 3Л722А, 3Л722В

Подробности

Категория: Шлифовальные станки

 Станки плоскошлифовальные с прямоугольным столом и горизонтальным шпинделем ЗЛ722А, ЗЛ722В  предназначены для шлифования периферией шлифовального круга плоских поверхностей и могут быть использованы в различных отраслях народного хозяйства. Обслуживание станков следует осуществлять с учетом специфики их эксплуатации.Станки имеют унифицированную конструкцию.

Состав станка

Общий вид с обозначением составных частей станка (рис.4).По направляющим станины I возвратно-поступательно перемещается стол 2. На лицевой части станины располагается пульт управления 3, редуктор поперечной подачи 9.К задней стенке станины стола, по центру, крепится станина стойки 7, в которой размещается привод поперечных подач.По направляющим станины стойки перемещаются салазки, на которых жестко закреплена стойка 3.Вертикальной перемещение шлифовальной бабки 4 осуществляется по направляющим качения стойки механизмом вертикальных подач.Станок комплектуется гидроагрегатом 6 и электрошкафом 5, агрегатом охлаждения 10.Перемещение шлифовальной бабки по направляющим стойки должно быть плавным, без заеданий и рывков. Оно обеспечивается регулировкой клина шлифовальной бабки.

Кинематическая схема

Гидравлическая  и смазочная система станка

   Гидравлическая система станка осуществляет возвратно-поступательное перемещение стола с бесступенчатым регулированием скорости перемещения.Описание работы гидросистемы см.’в руководстве по эксплуатации комплектного гидропривода , прилагаемого к станку.Для подключения комплектного гидропривода к станку следует использовать трубопроводы 5, 6 и 20 для дренажного слива из-под крышек цилиндра согласно схеме гидравлической принципиальной (рис.12).На рис,12 цифрами обозначены трубопроводы.Правильная и регулярная смазка станка имеет большое значение для нормальной его эксплуатации и долговечности.Смазку необходимо производить смазочными материалами, указанными в карте смазки (см.табл.I) или их заменителями, приведенными в перечне рекомендуемых смазочных материалов (см.табл.2).В станке применена централизованная система смазки горизонтальных направляющих станка и стола от смазочной станции.ВНИМАНИЕ!Первую смену фильтроэлемента следует производить по мере засорения, но не позднее одного месяца со дня пуска станка в эксплуатацию, вторую – через три месяца, а далее – руководствуясь указаниями карты смазки.Ежедневно необходимо следить за указателем засоренности фильтра, расположенного на его крышке

 Описание работы централизованной системы смазки.Схема смазки принципиальная (рис.13).В целях улучшения теплового режима работы станции гидропривода передние дверцы, задний и верхний щиты допускается не устанавливать.

На рис.14 приведено расположение мест смазки.Смазка направляющих осуществляется от индивидуальной смазочной станции (рис.15), в резервуар 4 которой заливается отфильтрованное масло Т22 ГОСТ 32-74 или ВНИИ НП-403 ГОСТ 16728-78 в количестве, указанном в табличке на установке смазки.

Величина настройки давления 0,5…0,8 кгс/см2 контролируется манометром 2. Для предотвращения включения движения стойки и стола при отсутствии смазки на направляющих в системе смазки установлено реле давления I типа РД8/Ю-000-03. Регулировка и визуальный контроль смазки на направляющих осуществляются дроссельным блоком смазки 8 (см.рис.13). При заворачивании регулировочных винтов блока изменяется зазор, а значит и величина расхода масла. Необходимое количество смазки, поступающей на направляющие, обеспечивается в том случае, когда поплавки дроссельного блока смазки 8 находятся между двумя красными линиями.Масло к направляющим поступает через фильтр тонкой очистки 3 по трубопроводам 13, 14, *15, 16, 17 (см.рис.13). Слив масла с направляющих осуществляется самотеком по трубопроводам 9, 10, II, 12 в полость направляющей частя станины стойки, а оттуда – по трубопроводу 18 в резервуар станции смазки.Фильтр 7 служит для очистки масла при заливании его через заливную горловину. Б установку смазки входит насос б с электродвигателем .

Электрическая схема

ОБСЛУЖИВАНИЕ, НАЛАДКА

2.1. Рекомендами по обслуживанию оборудования

Периодически проверять качестно заземленая станка внешним осмотром и измерением сопротивления между доступными для касания металлическими частями станка и электрооборудования и зажимом для заземления на вводе станка, которое должно быть не более 0,1 Ом.

Периодически проверять состояние электрооборудования. Детали электроапаратов должны быть очищены от пыли и грязи. Образующийся нагар на контактах должен быть удален при помощи бархатного напильника или стеклянной бумаги

При осмотре контактной аnаратуры одращать внимание на надежность замыкания и размыкания контактов. Ослабленные клеммные соединения при необходимости зачистить и подогнуть

7.2. Сигнализация замыкания цепей управления 110 В на землю

В нормальном режиме лампа Н10 не горит. При замыкании цепи управления на землю лампа Н10 горит полным накалом. В этом случае нужно закончить цикл обработки детали, отключить станок и устранить неисправность.

7.3. Наладка

Наладку устройства дистанционного управления столом производить в следующей последовательности:

• открыть панель пульта управления;
• проверить правильность соединения фаз сельсина-датчика BС1 и сельсинов ВЕ2 и ВЕ3;
• отвернув пальцы за дисках сельсинов ВЕ2 и ВЕ3, снять диски с сельсинов;
• -вывести стол в крайнее левое положение;
• вращая ротор сельсина ВЕ2, убедиться, что за полный оборот ротора лампа HI половину оборота горит, а половину — погашена; после этого вывести ротор сельсина BE2 в зону, где лампа погашена, и, вращая его по часовой стрелке, дождаться зажигания лампы HI; это положение ротора сельсана В2 соответствует команде на реверс стола «вправо»;
• вывести стол в крайнее правое положение;
• вращая ротор сельсина ВЕЗ. убедиться, что за полный оборот ротора половину оборота лампа Н2 горит, а половину — погашена, после этого вывести ротор сельсина ВЕ3 з зону, где лампа погашена, и, вращая его против часовой стрелки, добиться зажигания лампы Н2; это положение ротора сельсина ВАЗ соответствует команде на реверс стола «влево»;
• установив минимальную скорость стола, проверить правильность его хода;
• остановить стол; удерживая роторы сельсинов от проворота , установить диски в положение, когда пальцы касаются упора; ввертывая пальцы, застопорить диски.

Наладку устройства дистанционного управления стойкой производить в следующем порядке:

• открыть панель пульта управления;
• проверить правильность соединения фаз сельсина-датчика ВС2 и сельсинов BЕ2 и BE5;
• отвернув пальцы на дисках сельсинов BE4, BЕ5. снять диски с сельсинов;
• вывести стойку в крайнее переднее положение;
• вращая ротор сельсина ВЕ4, убедиться, что за полный оборот ротора лампа Н7 половину оборота горит, а половину — погашена; после этого вывести ротор сельсина ВЕ4 в зону, гда лампа погашена, и вращая его по часовой стрелке, добиться зажигания лампы H7; это положение ротора сольсина BE4 соответствует команде на реверс стойки «назад»;
• вывести стойку в крайнее заднее положение;
• вращая ротор сельсина ВЕ5, убедиться, что за полный оборот ротора лампа Н8 половину оборота горит, а половину — погашена; после этого вывести ротор сельсина ВЕ5 в зону, гда лампа погашена, и вращая его против часовой стрелки, добиться зажигания лампы H8; это положение ротора сольсина BE5 соответствует команде на реверс стойки «вперёд»;
• проверить правильность хода стойки;
• остановить стойку; удерживая роторы сельсинов от проворота , одеть диски в положение, когда пальцы касаются упора; ввертывая пальцы, застопорить диски.

Схема электрическая плоскошлифовального станка 3Б722

Электрическая схема плоскошлифовального станка 3Б722

Напряжение общей питающей сети переменного тока 380 В.

Напряжение цепей управления — 110 В, местного освещения — 24 В, сигнализации — 5 в, цепей управления постоянного тока — 110 В.

Описание действия электросхемы станка

Поворотом рукоятки вводного пакетного выключателя ПП1 в положение «Включено» включается цепь питания станка (рис. 18).

Для подготовки схемы к работе необходимо включить выключатель AI и А2 в положение «Включено». Включение вращения шлифовального круга.

Включение вращения шлифовального круга производится повторным нажатием на кнопку КУ1.

Кнопка КУ1 имеет два Н.О. контакта 7-9 и 17 — II

Первый контакт включает цепь контактора КЗ, второй контакт включает контактор KI, который Н.О. контактом 17—II становится на самопитание и включает электродвигатель Д1.

Включение и выключение электромагнитной плиты

Станок оборудован магнитной плитой для удержания деталей из магнитных материалов в процессе шлифования.

Работать можно и без магнитной плиты. Для выбора рода работ на пульте установлен переключатель П1 «Работа с плитой» — «Без плиты».

Поворотом рукоятки этого переключателя в положение «Работа с плитой» подготавливается к включению цепь питания электромагнитной плиты.

Поворотом рукоятки переключателя П4 в положение «Включено» замыкаются контакты П1-П3 и П4-П2 и на магнитную плиту подается напряжение по цепи П1-П3-П5-П4-П2

При этом срабатывает электромагнитное реле Р> катушка которого включена последовательно с магнитной плитой. Реле Р> своим Н.О. контактом 5-19 подготавливает к включению цепь контактора К2, а контактом 3-107 включает сигнальную лампу ЛС1 «Плита включена». Для снятия изделий с магнитной плиты необходимо рукоятку барабанного переключателя перевести в положение «Размагничено» и отпустить.

Под действием пружины рукоятка возвратится в нулевое положение. В нулевом положении замыкается контакт П4-П6, все остальные контакты разомкнуты, плита, отключенная от выпрямителя, шунтируется сопротивлением Р. Реле Р> выключается, отключая сигнальную лампу ЛС1, а контакт 5-19 размыкается.

В положении рукоятки переключателя П4 «Размагничено» замкнуты его контакты П1-П4 и П2-П7 и в катушках электромагнитной плиты протекает ток обратного направления пониженной силы из-за наличия в цепи части сопротивления R. Кратковременный импульс тока обратной полярности необходим для размагничивания магнитной плиты и частично шлифуемых деталей.

Паспорт 3Л722А Станок плоскошлифовальный с прямоугольным столом и горизонтальным шпинделем

Наименование издания: Часть 1: Руководство по эксплуатации (3Л722А.000.000 РЭ) – 41 страницаЧасть 2: Электрооборудование станка – 21 страницаЧасть 3: Схемы электрические – 47 страницЧасть 4: РГ48-3Д722-02 Комплектный гидропривод (РГ48-3Д722-02.00.000 РЭ) – 46 страницВыпуск издания: —Год выпуска издания: 1990Кол-во книг (папок): 4Кол-во страниц: 155Стоимость: ДоговорнаяОписание: Полный комплект документации

Часть 2: Электрооборудование станка1. Краткая характеристика электрооборудования2. Сведения о системе питания электрооборудования 3. Первоначальный пуск станка4. Режимы работы станка5. Схема управления станком 6. Защита, сигнализация, блокировки 7. Обслуживание, наладкаПеречень элементов электрооборудования станка8. Перечень элементов электрооборудования станка9. Сведения о содержании драгоценных металлов в станке 10. Иллюстрации — Схема электрическая принципиальная управления поперечной подачей стойки — Схема электрическая принципиальная пускателя тиристорного (3Л722А.859.000) — Осциллограмма напряжений — Функциональная схема вертикальной подачи — Функциональная схема блока поперечной подачи — Схема электрическая принципиальная элемента Т-101 — Схема электрическая принципиальная элемента Т-102 — Схема электрическая принципиальная элемента Т-103— Схема электрическая принципиальная элемента Т-402 — Схема электрическая принципиальная элемента Т-403— Схема соединений проводов штепсельных разъёмов станка — Схема расположения элементов силового коммутатора (3Л722А.854.040)— Схема расположения элементов пускателя тиристорного (3Л722А.859.000)— Составные части станка и их соединения

Часть 3: Схемы электрические— Схема электрическая соединений комплектного гидропривода (РГ48-3Д722-02) — Схема электрическая соединений (3Л722А,В.850.000Э4) — Схема электрическая принципиальная силовая часть— Схема электрическая принципиальная— Схема электрическая принципиальная силового коммутатора управления шаговым двигателем — Схема электрическая принципиальная управления поперечной подачи стойки — Схема электрическая принципиальная блока реверса стола и стойки (3Л722А.858.000) — Пускатель тиристорный схема электрическая принципиальная (3Л722А.859.000)— Схема соединений проводов штепсельных разъёмов станка

Часть 4: РГ48-3Д722-02 Комплектный гидропривод (РГ48-3Д722-02.00.000 РЭ)1. Общие сведения об изделии2. Основные технические данные и характеристики — Габаритные и присоединительные размеры комплектного гидропривода РГ48-3Д722-023. Комплект поставки 4. Указания мер безопасности5. Состав, устройство и работа изделия и его составных частей — Схема электрическая соединений комплектного гидропривода РГ48-3Д722-02— Схема гидравлическая принципиальная комплектного гидропривода РГ48-3Д722-026. Порядок установки — Схема транспортирования комплектного гидропривода РГ48-3Д722-02— Схема гидравлическая принципиальная— Блок управления 7. Характерные неисправности и методы их устранения 8. Свидетельство о приёмке 9. Свидетельство о консервации 10. Свидетельство об упаковке 11. Указания по техническому обслуживанию эксплуатации и ремонту
