Подставка для мотоблока для снятия колес

Тормоза, сцепка, ступицы и прочие узлы

При сборке прицепа для мотоблока своими руками неизбежно придется принимать решение по конструкции тормозной системы, сцепного устройства, стояночного упора и прочего. Оценим возможные решения и выберем подходящие.

Тележка грузоподъемностью более 350 кг должна быть обязательно укомплектована тормозами, иначе груз может толкать мотоблок в самый неподходящий момент.

Для тяжелой тележки стояночный тормоз просто необходим. Он подойдет также от любой легковушки и должен быть закреплен к раме рядом с водителем. При наличии стандартных механических приводов тормозов в задней подвеске остается их соединить с рычагом ручника тросом необходимой длины. Гидравлический и механический тормоз обязательно следует хорошенько протестировать, прежде чем грузить прицеп.

Сцепка – еще один важный узел прицепа. В простейшем случае к дышлу приварена труба, в которой просверлено отверстие под палец. У мотобуксировщиков с воздушным охлаждением двигателя его диаметр обычно равен 16 мм, с водяным охлаждением – 20 мм. В данном примере очень правильно устроена страховка в виде цепи, которая крепится за палец в боковом отверстии сцепки.

Нередко в качестве поворотного элемента сцепки используют кардан. При этом боковые элементы крестовины необходимо заварить, чтобы дышло тележки не проседало.

При использовании 4-х колесного прицепа возможно использование фабричной автомобильной сцепки. В таком случае потребуется переходник с шаром, закрепленный на мотоблоке.

Рассмотрим несколько возможных вариантов переходников для присоединения прицепа. Первый – тот самый шар, который мы упоминали, и он работает с 4-х колесным прицепом. Два других представляют из себя втулку, приваренную к стержню, который может вращаться в трубке. Втулка вставляется в сцепку мотоблока и фиксируется пальцем. Трубка варится к дышлу прицепа. Таким образом, тележка имеет возможность поворачиваться в обе стороны при движении, а также свободно наклоняться на неровной дороге. Высота втулки составляет 60-70 мм (в зависимости от исполнения мотоблока).

На стоянке тележке может потребоваться упор. Конструкция с пружиной напоминает упор велосипеда и позволяет фиксировать штангу в двух положениях.

Надежные запоры заднего борта можно изготовить из полосы, прута и патрубка. Без болгарки и сварки здесь не обойтись.

На небольшом прицепе можно приварить обычные шпингалеты. При этом боковые борта не должны наклоняться, иначе соединение самопроизвольно развалится.

Если борта предполагается наращивать, необходимо предусмотреть проушины для вертикальных стоек. Их удобно изготовить из профильной трубы 40х60 мм.

Иногда достаточно приварить небольшие проушины снизу кузова. Через них можно привязать тент или груз в прицепе.

Петли для заднего борта можно сварить самостоятельно из прутка и трубки. Однако проще приварить обычные дверные петли.

Для крепления обшивки из профнастила удобно использовать саморезы со сверлом. Подойдут обычные с пресс-шайбой или кровельные с уплотнением.

Мы уже видели, как в качестве сидения используется автокресло или офисный стул. Простую скамью для сидения можно изготовить своими руками из куска ДСП, поролона и кожзама. Покрытие крепится к основанию с помощью скобозабивного пистолета.

Я постарался собрать в этой статье наиболее полезную информацию для тех, кто решился изготовить прицеп для мотоблока самостоятельно. Подробный рассказ об особенностях самодельных прицепов предлагают их хозяева в следующих видео.

Изготовления самодельных грунтозацепов

Иногда пневмоколеса могут проскальзывать (мягкая земля, жижа после дождя, наледь) и ваша работа может пойти насмарку. Для лучшего сцепления с почвой необходимы надежные устройства. Это обычные грунтозацепы.

Можно, конечно купить их в магазине, но не всем хочется тратить деньги на то, что легко сделать самому, причем, из «бросовых» материалов. Тем более, что требований к ним всего два, и оба необходимы для обеспечения надежного сцепления:

Есть много вариантов колес с грунтозацепами, выполненных своими руками. Мы остановимся на двух из них. Для их изготовления основными инструментами выступают:

Для выполнения первого варианта вам понадобятся полосы металла (толщина около 5 мм) и диски от автомашины. Их диаметр зависит от размера ножей культиватора. Многие берут в качестве оптимального варианта диски от «жигулей». Рисунок 1.

Рисунок 2. Самодельные грунтозацепы к мотоблоку.

Метод изготовления зацепов грунта очень простой:

Второй вариант сложнее. Для него берут лист толстого металла, размечают и вырезают что-то наподобие большой звездочки велосипеда или храповика от часов. Далее части получившихся лучей отгибают и к ним приваривают пластины металла. Рисунок 2.

READ Oculus rift dk2 как установить

Для чего мотоблоку этот элемент

Колесо мотоблока, которое проходит по внешней дуге при повороте, должно пройти больший путь. И тут возникает необходимость в дифференциале либо ином механизме для распределения мощности, что позволит избежать пробуксовки. Если в колесном устройстве не будет данного элемента, это вызовет спрямление движения. При этом чем больше расстояние между колесами, тем сложнее будет поворачивать.

Основная часть работ, которые проводятся на земле, к примеру, культивирование либо внесение удобрений, проводится по прямой. Но этот вовсе не говорит о том, что устройство никогда не будет поворачивать. Безусловно, стандартный вариант мотоблока с жестким приводом на 2 колеса позволяет достаточно удобно использовать его в большинстве сельскохозяйственных работ. Но при необходимости частых разворотов проблему с пробуксовкой и управлением придется дополнительно решать. Если не использовать специальные механизмы, то транспортное средство будет тормозить грунтозацепами. Подобная работа будет сложной даже для человека с большой физической силой.

Это простые и универсальные установки, которые позволяют правильно распределять нагрузку между колесами при необходимости поворота мотоблока. Универсальность этого способа заключается в том, что обгонные муфты можно использовать не только на жесткой оси, но и на подключаемой. При этом при повороте колесо будет стремиться быстрее переднего вала совершить вращения. Это дает возможность удобно управлять машиной и работать даже на небольших участках, так как устройство становится более маневренным.

Виды колес

Такой агрегат, как мотоблок, используется в самых разных видах работ, поэтому колеса, устанавливаемые на него, должны быть тоже разными. Рассмотрим предлагаемые производителями модификации:

• Пневматического типа.
• Тяговые.
• Цельнолитые резиновые изделия.
• Детали из металла со сцепками.

Пневматические

Необходимы для вспашки почвы или распахивания грядок. Для качественного проведения работ колеса должны иметь ширину больше двадцати сантиметров при диаметре 40 и больше сантиметров. Приветствуется ярко выраженный протектор.

Такой агрегат более устойчив, а все дефекты будут заметны на поверхности шин. Как правило, такими деталями укомплектовываются мотоблоки Нева.

Тяговые

В просторечье эти изделия называются елочкой — за своеобразный рисунок на протекторе. Ширина захвата у них универсальная. Этот вариант используется для транспортировки грузов, или навешивания специального оборудования.

С тяговыми колесами ваш агрегат сможет пройти по бездорожью и даже рыхлому снегу. Резина, установленная на нем, отличается высокой прочностью и износостойкостью.

Цельнолитые

Такие детали отличаются повышенной мощностью шин. Их обычно используют на агрегатах дизельных типов, более похожих на небольшие трактора, такие как МТЗ.

Металлические с грунтозацепами

Это тяжелые детали, которые при работе обеспечивают мотоблоку дополнительную мощь. Специальные зубья позволяют технике двигаться даже по очень сложной и вязкой почве

Самая большая нагрузка приходится на опорное колесо, поэтому не его выбор стоит обращать самое пристальное внимание

При выборе прицепа нужно следить, чтобы колеса в нем имели аналогичное строение. Тогда при перевозке тяжелого груза давление на мотоблок и прицеп будет компенсировано.

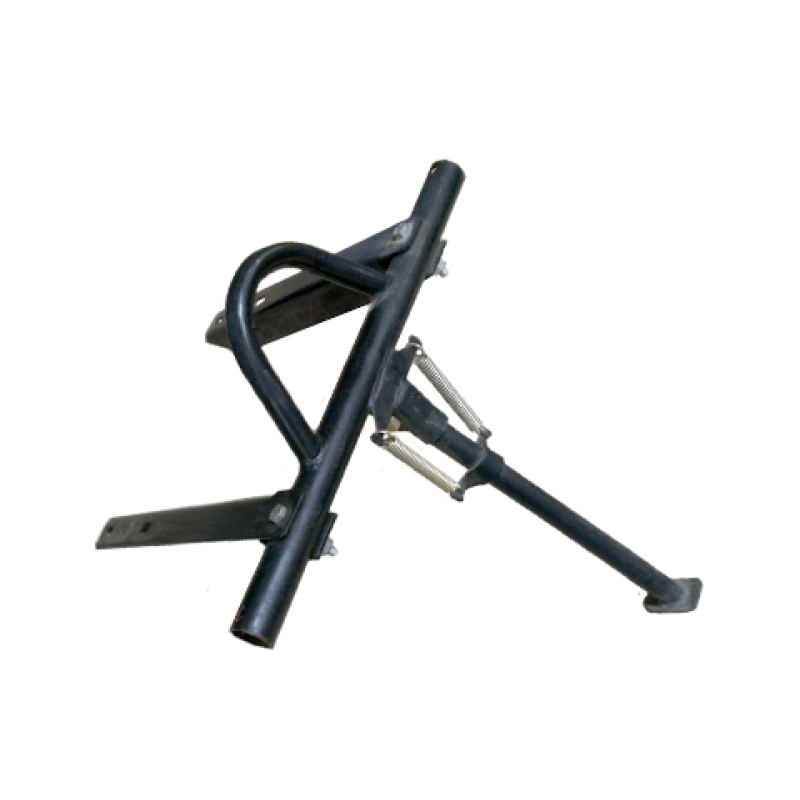

Описание домкрата для мотоблока

Используются рычаг с разными плечами:

• ручка – более длинный рычаг, коней которого описывает при подъеме более длинную дугу на конце от слегка изогнут, чтобы конец под углом поднимался от земли и можно было просунуть руку, когда нужно снять с домкрата и не прищемить пальцы, когда поднимаешь мотоблок на домкрат;
• двойной кронштейн с уголками для удерживания мотоблока на весу;
• ось, на которую опирается при подъеме домкрат и связывающая ручку и кронштейны между собой под определенным углом.

Домкрат для мотоблока делается умельцами за 2–3 часа из подручного материала в виде кусков трубы и уголков.

Чертежи прицепа для мотоблока

Условно, прицеп можно разделить на несколько основных узлов: водило, рама, кузов, колеса.

Водило, включает в себя несколько деталей, соединенных сваркой. Основную нагрузку здесь, на себя берет стык дышла с корпусом поворотного узла, поэтому это место усиленно 4-мя ребрами жесткости.

Водило

1 — корпус поворотного узла, 2 — дышло (труба 49×3, L1850), 3 — рамка подножки (уголок 25x25x4), 4 — упор (труба 58×4), 5 — ребро жесткости (s4), 6 — накладка (полоса 25×4).

Рама изготовлена из стальных элементов: труб, прямоугольного и круглого сечения, уголков и прутка. Они сварены между собой, и образуют конструкцию (раму), конструктивные особенности рамы обусловлены сельской местностью, где при езде дорога изобилует неровностями, ямами и т.д.

Для колесной оси, используется стальной стержень диаметром 30мм, который соединен при помощи сварки, косынками с лонжеронами и корпусом продольного шарнира, и угловыми опорами. Длина стержня 1070мм, длина выбрана такой, чтобы колеса не выступали за обводы кузова.

Рама прицепа

1 — раскос (уголок 21 х21 хЗ), 2 — рамка сиденья (уголок 21x21x3), 3 — стояк (труба 50x25x4), 4 — стойки сиденья (уголок 40x40x4), 5,14 — подкосы передние (труба 50×25), 6, 15 — лонжероны продольные (уголок 40x40x4), 7, 8 — опоры колесной оси правые (уголок 32x32x4), 9,16 — подкосы задние (труба 50×25), 10 — поперечина усиливающая (уголок 40x40x4), 11 — корпус продольного шарнира (труба 58×4), 12 — ось колесная (пруток 0 30), 13,17 — лонжероны поперечные (уголок 40x40x4), 18 — косынки (s4).

Кузов прицепа – выбираем материал изготовления

Кузов прицепа, сделан из досок, толщиной 20мм, для большей прочности, на углах он усилен металлическими накладками. К раме, кузов крепится при помощи трех опорных рамок из бруса 50*50мм и болтов.

Данная телега, в основном предназначена для перевозки грузов в мешках, поэтому её борта не откидываются.

Также, кузов прицепа можно сделать из разных подручным материалов, листового металла, толщиной не менее 1-1,2 мм, профнастила, досок и даже пластика. Для кузова подойдет любой материал, если он отвечает вашим задачам и требованиям. Здесь надо рассчитать нагрузку, тип перевозимых грузов и т.д.

– Наиболее универсальным вариантом, будет изготовление кузова и листа металла, а чтобы продлить срок службы прицепа, металл следует загрунтовать и покрасить.

– Для кузова из дерева, на углы устанавливают металлические накладки, это придает жесткости и прочности самодельному прицепу. Крепление к раме выполняют болтами и трех опорными рамками.

– При изготовлении кузова из профнастила, не лишним будет установка дополнительных ребер жесткости.

Ось и колеса для прицепа мотоблока

Колеса в данном прицепе позаимствованы от мотоколяски СЗД, колеса идут со ступицами в сборе, а ось обточена под посадочный диаметр.

Для изготовления колесной оси, понадобится стальной стержень длиной 1-1,05 метра. Такая длина стержня обусловлена размера нашего самодельного кузова прицепа. Сделайте уголки и косынки стальными опорами. Использую сварочный аппарат приварите продольный шарнир и лонжероны к стальном стержню используя косынки и уголки. Ось кронштейна и серьги одеваются на лонжероны.

Колеса для самодельного прицепа, подойдут от любой техники, лишь бы они подходили по размеру. Так, довольно просто приладить колеса от Жигулей или мотоколяски, в последнем варианте уже имеются ступицы с нужным нам диаметром оси.

Те, кто силен в технике, утверждают, что можно использовать колеса от садовой тележки, радиус которых составляет 16-18 дюймов, и замечательно подходит под прицеп.

Прицеп, соединяется с мотоблоком при помощи консоли, консоль, сделана таким образом, чтобы подходить под штатную сцепку мотоблока, для навесного оборудования. Верхняя часть консоли представляет из себя ось, вокруг которой вращается поворотный узел водила, в двух подшипниках. Подшипники прикрыты пыльниками, а пространство между ними, заполнено смазкой. Возможно, будет полезна тема “Тележка для мотоблока своими руками”.

Водило соединено с рамой прицепа, шарнирно, т.е. дышло вставлено в трубчатый корпус продольного шарнира, все это зафиксировано болтом М8 и упорным кольцом. На не ровной дороге, это позволяет колесам прицепа, быть независимыми от положения колес мотоблока.

Поворотный узел водила

1 – консоль, 2 — пыльники, 3,6 — подшипники 36206, 4 — корпус, 5 — втулка распорная, 7 — втулка дистанционная, 8 — шайба, 9 — гайка М20х2,5, 10 — масленка, 11 — дышло.

Самостоятельное изготовление утяжелителей

Эти приспособления крепят к колесам или корпусу мотоблока. Они также предназначены и для грунтозацепов. Утяжелители легко изготовить своими руками, не прибегая к помощи специалистов. Для их создания можно использовать любые тяжелые предметы:

• пятикилограммовые дисковые гири;
• десятикилограммовые диски от спортивной штанги;
• шестигранный профиль;
• автомобильные корзины сцепления.

Изготавливая утяжелители на мотоблок, невозможно обойтись без следующих инструментов:

• сварочного аппарата;
• болгарки с отрезными дисками;
• электродрели;
• краски.

Сначала от шестигранного профиля берут два отрезка по 5 сантиметров каждый. Затем в них высверливают отверстия под шплинты. Далее, к отрезкам закрепляют диски от штанги, а к дискам приваривают корзины сцепления. На следующем этапе корзинам закрепляют пятикилограммовые гири. По завершению всех работ всю конструкцию можно покрыть полимерной защитной краской. Благодаря этому покрытию утяжелитель для мотоблока будет сохранять эстетичный внешний вид на протяжении несколько лет. Таким образом, вес мотоблока увеличивается на 50 кг.

Рекомендации по эксплуатации

Как показывает практика, «Нива» поступает на реализацию в уже собранном виде, но после приобретенияперед установкой навесного оборудования требуется выполнить правильную регулировку основных узлов. Грамотная подготовка оборудования позволяет выполнять полноценную работу с максимальным использованием характеристик.

Для полноценной работы двигателя обязательно осуществляется настройка клапанной системы. С этой целью выполняется разборка карбюратора, а также откручивание всех винтовых соединений на верхнем и нижнем корпусе с последующей чисткой элементов. На следующем этапе выполняется настройка клапанов при помощи регулировочных винтов.

Чтобы оборудование служит максимально долго и сохраняло свою работоспособность, следует придерживаться следующих рекомендаций по эксплуатации:

в процессе установки культивирующих навесов нужно контролировать направление ножей по ходу движения оборудования;если в процессе проведения сельскохозяйственных работ колеса буксуют, то рекомендуется установка дополнительных грузов;очень важно контролировать качество и чистоту используемого в мотоблоке топлива;при запуске в работу холодного устройства необходимо закрывать воздушную подачу посредством специальной задвижки;после запуска РУД устанавливается на позицию ХХ, а двигатель прогревается примерно три минуты;категорически запрещается выставлять обороты на максимальные показатели на этапе прогрева мотора;особенно важно предотвращать в процессе работы попадание масла на поверхность воздушного фильтрующего элемента. Прежде чем приступать к работе с адаптерами и мотоблоками, очень важно ознакомится с прилагаемой производителем инструкцией

Прежде чем приступать к работе с адаптерами и мотоблоками, очень важно ознакомится с прилагаемой производителем инструкцией

Удлинители колес для мотоблока

Удлинители осей для мотоблоков позволяет расширить колёсную базу. С помощью такой детали агрегат становится устойчивее вне зависимости от ширины колеи.

Удлинители могут понадобиться для реализации таких задач:

• выполнения тяжёлых видов работ и работ на сложных грунтах;
• использования техники на неровных участках;
• предотвращения заваливания и пробуксировки мотоблока при использовании сложного навесного оборудования;
• обеспечивается лучшая проходимость и манёвренность техники;
• установки железных и пневматических колес, грунтозацепов.

Данную деталь подбирают под конкретный мотоблок. Среди важных характеристик удлинителей:

длина деталей в пределах 200-375 мм;
внутренний диаметр посадочного отверстия – важно, чтобы он совпадал с характеристиками агрегата;
внешний диаметр посадочного отверстия – отвечает за надёжность крепления навесного оборудования.

Преимущества и недостатки

Главным плюсом такого способа решения вопроса с поворотом колес является простота конструкции. Кроме того, такой дифференциал является универсальным, так как он подходит практически для всех типов мотоблоков.

Но у полудифференциала имеются и недостатки. Тут нужно в первую очередь отметить небольшой угол поворота, который будет доступен после установки подобной конструкции. Механизм такого типа не дает возможности поворачивать более чем на 240 º. Многие фермеры отмечают, что наличие поперечного паза делает конструкцию не слишком прочной. При существенной нагрузке ось может сломаться. Поэтому тем, кто решил использовать собственноручно сделанные дифференциалы для мотоблока, стоит быть готовым к тому, что конструкцию периодически придется ремонтировать и переделывать.

Учитывая все за и против, можно сказать, что для тех, кто не слишком требователен к своему мотоблоку и незначительно нагружает его прямой и поворотной работой, полудифференциал подойдет отлично. Для серьезных нагрузок стоит подыскать более прочные конструкции.

Используете ли Вы дифференциал для мотоблока?

Груз-утяжелитель на колеса «Нева» к мотоблокам НЕВА МБ-2, МБ-23

• Доставка по СПб —300р. (при заказе меньше 4490р)
• по области и России от 1-го дня. Подробнее.

• магазин: г. СПб, аллея Поликарпова д.1 бесплатно
• + 12 пунктов самовывоза в СПб (платно — 300р. )

Характеристики

Масса (кг): 38

Груз-утяжелитель устанавливается на колеса мотоблоков НЕВА МБ-2, МБ-23 как с внешней, так и с внутренней стороны колеса 4х10″.

Так же возможна установка на грунтозацепы и на штырь мотоблока.

Метизы (крепления) в комплект не входят.

Не забудьте купить

В наличии

— товар есть на нашем складе, либо у поставщика в Санкт-Петербурге. Как правило, получить товар можно уже в день заказа, либо на следующий рабочий день. Редко возможна задержка на 1-2 дня.

Нет в наличии / Заказ

— поставка в срок от 3-х до 30 дней. Для заказа некоторых товаров требуется предоплата.

Нет в наличии (длит. срок)

— срок поставки не известен (для уточнения обратитесь к менеджеру по телефону), либо превышает 30 дней.

Комплектация, характеристики, место производства и цвет товара могут быть изменены производителем без уведомления. Пожалуйста, уточняйте у операторов. Информация на сайте www.CartIn.ru не является публичной офертой.

Адрес:

г. СПб, аллея Поликарпова д.1. Посмотреть на карте.

Работаем:

с 10:00 до 21:00 без выходных и перерывов.

Пожалуйста, бронируйте товар

по телефону, либо через сайт перед посещением магазина! Доставка товара в магазин обычно осуществляется на следующий день. Для самовывоза некоторых товаров требуется предоплата.

Подставки для хранения

После комфортного чтения книги, учебные материалы и журнальчики нужно где-то хранить. Для этого отлично подойдут пластмассовые подставки. Они обеспечивают хранение книг в вертикальном или горизонтальном положении.

Такие подставки очень комфортные, легкие и доступны по цены, поэтому отыщут применение для организации хранения книг и журналов своими силами. Наличие перегородок меж отделами позволяет сортировать книги по жанрам, создателям, размерам и другим нюансам.

Подставка для книг — незаменимая вещь у всех, где растет школьник как еще его именуют студент. На месте работы такие приспособления тоже не будут лишними. Там очень удобно ложить различные документы и нужные бумаги.

Что из себя представляет данная конструкция?

По сути мотоблок – это современный вариант коня. При проживании в селе он является незаменимым агрегатом.

Часто случается так, что нет возможности загнать трактор на приусадебный участок для вспахивания земли из-за его больших размеров. Мотоблок же способен работать в самых труднодоступных местах и даже обрабатывать делянки, размером в один квадратный метр.

Одно из главных достоинств данного устройства – это минимальное потребление топлива. Как правило, полного бака, объёмом 4,8 литров, хватает на полдня работы, а порой и больше. Если учесть, что многие виды работ на земле приходится делать своими руками, такой агрегат является незаменимым в сельском хозяйстве. Вскапывание, окучивание, межевание, посадку и выкапывание картофеля можно смело возложить на его стальные плечи, сэкономив при этом массу времени и сил.

Такое устройство заводской сборки стоит от 30 до 200 тысяч рублей, начиная от китайских производителей и заканчивая мощными дизелями BMW и Toyota. Дешёвый китайский вариант может подвести в любую минуту, а приобретать агрегат именитых компаний – накладно. Гораздо проще использовать в качестве донора старую технику и, прикупив некоторые запчасти, собрать мотоблок своими руками. Это обойдётся дешевле, даже чем китайский вариант.

Работы, которые можно выполнить при помощи такого устройства:

1. Перевозка грузов, максимальная нагрузка 250-300 кг. Для этого за сцепку мотоблока присоединяется прицеп с сидением и местом под перевозимые тяжести.
2. Вспашка и боронование при помощи фрезы, культиватора и бороны.
3. Посадка как картофеля, так и любой другой культуры.
4. Удобрение почвы.
5. Окучивание.
6. Уборка картофеля.

Благодаря наличию широкого выбора дополнительного оборудования, этот агрегат можно использовать для подметания, бурения и уборки снега. Для установки одного оборудования потребуется сцепка, а другое подключается напрямую к редуктору.
