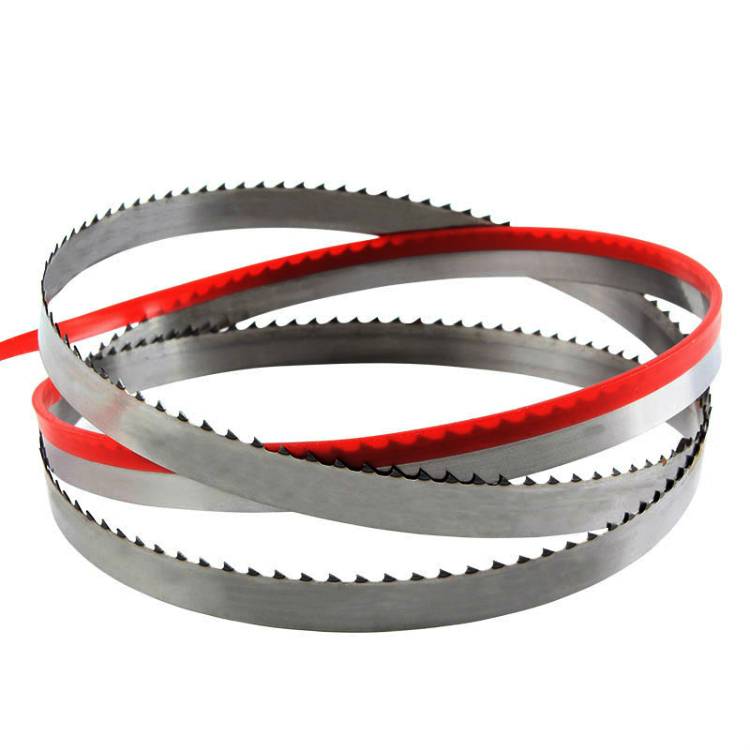

Полотно для ленточной пилы

Аппарат для работы с металлом

Все инструменты для резьбы делятся на несколько видов, но основным и самым удобных является вертикальный тип. Именно такой станок при работе позволяет перемещать заготовку, в то время как другие виды крепко закрепляют её.

Основная классификация подразделяет аппараты по материалу, для которого они будут использованы:

  1. Для резьбы по металлу.
  2. Для обработки синтетических материалов.
  3. Для дерева.
  4. Для камня.

А также инструмент делится в зависимости от зубьев. Здесь выделяются ленты с незакаленным зубом, которые отличаются довольно низкой стоимостью, но работают с минимальной скоростью подачи около 7 метров в минуту. Ленты же с закалёнными зубьями имеют высокую износостойкость и более высокую скорость подачи, но такой аппарат дороже.

Правила выбора инструмента

В арсенале каждой пилорамы и мастерской имеются ленточные пилы по металлу. Как выбрать качественный аппарат:

Для начала нужно выбрать две или три фирмы, которые занимают лидирующие позиции на рынке и отличаются своей надёжность и качеством.
Важное место занимает соотношение цены и затрат на обслуживание. Аппарат в первую очередь должен быть без изъянов, легко затачиваться, легко распиливать материал.
Количество зубьев

Специалисты рекомендуют приобретать пилы, число зубьев на которых кратно трём. Именно такие аппараты обеспечивают нормальную и долгую работу инструмента.

https://youtube.com/watch?v=DoIIwx4mCqI

Основные производители пил

Верхнюю позицию по соотношению цены и качества занимают инструменты компании Simonds. Пилы изготавливаются в США из запатентованного углеродистого сплава, который в отличие от других полотен дважды подвергается термообработке, что делает его очень прочным. Компания следит за качеством каждого аппарата путём сканирования в целях выявления трещин.

Ещё одной фирмой, зарекомендовавшей себя на рынке, является Wood-mizer, которая изготавливает аппараты для разных условий. Первой разновидность — это стандартные пилы. Но даже у такого вида инструмента есть свои особенности, а именно Wood-mizer делает зубья прочнее с помощью электромагнитной индукции, что позволяет увеличить промежуток между заточкой. А также фирма производит инструменты для промышленных предприятий и для распилки сверхпрочных металлов и древесины.

Arntz — знаменитая германская фирма, которая приобрела популярность во всём мире. Пилы этой марки изготовлены из материалов, имеющих в своём составе кобальт, что делает инструмент прочным и износостойким. Особенностью этой марки является то, что у пилы имеется функция увеличения скорости.

Именно эти производители ленточных пил являются самыми надёжными, проверенными временем и имеют множество положительных отзывов.

Важные моменты при подборе ленточной пилы

Подобрать полотно для ленточной пилы важно с учетом будущих условий эксплуатации. Если инструмент отвечает требованиям, предъявляемым на производстве, он прослужит максимально долго

Чтобы изделия не испортились раньше времени, убедитесь:

что полотно соответствует материалу заготовки;

на станке установлена оптимальная скорость раскроя;

режущая часть не перегревается;

инструменту дается отдых.

При соблюдении этих параметров срок службы полотна составит 140–160 часов непрерывной работы. Приобретайте расходные материалы для всех типов оборудования в компании «Ринком». У нас вы также можете заказать сегментные пилы Геллера.

Эксплуатация ручной ленточной пилы по металлу

После того, как инструмент изготовлен и протестирован, важно соблюдать простые правила по безопасному использованию устройства. Это гарантия долгой службы станка, высокого качества работ, безопасности пилы для вас

Советы мастера

  1. В процессе работы не тяните заготовку назад: это может привести к соскакиванию пилы с рельсов.
  2. Обрабатывая мелкие детали, используйте подающую доску: так вы обезопасите руки.
  3. При разрезе крупных конструкции смотрите за тем, чтобы деталь не проворачивалась.
  4. В процессе работы не допускайте попадания стружек и опилок в двигатель.
  5. Перед началом использования инструмента проверяйте возможность его быстрого отключения.

Правила безопасности

  • Первые 180 часов работы ручной ленточной пилы недопустимы её предельные нагрузки: избегайте пиления слишком твердых материалов, заготовок максимальной толщины.
  • Каждые 2 часа работы необходимо делать перерыв, иначе высока вероятность перегрева двигателя.
  • Во время работы на ручном станке необходимо использование защитной экипировки:
    1. специальные очки;
    2. головной убор (особенно при наличии длинных волос);
    3. плотно прилегающая одежда;
    4. закрытая обувь на нескользящей подошве.
  • В процессе работы не прикасайтесь к пильной ленте, не держите заготовку в руках, используйте дополнительные подставки, опоры, крепежи.
  • После окончания работы очищайте станок от пыли, грязи, масла, опилок, отключайте его от сети.

Мы рассмотрели специфику использования различных модификаций инструмента, а также их различия, разобрались в технических характеристиках и принципе работы станка. Множество преимуществ ленточнопильных станков делает их незаменимыми при работе с металлом, в том числе в домашних условиях. Не обязательно идти в магазин и тратиться на дорогую профессиональную модель: для большинства работ подойдет классическая ленточная пила по металлу, сделанная своими руками. Теперь вы знаете пошаговую инструкцию изготовления станка, а также правила ее безопасного и продуктивного использования.

  • Элементы теории процесса резания металлов / А.М. Розенберг, А.Н. Еремин. — Москва
  • Справочник молодого фрезеровщика / В.Л. Косовский. — М.: Высшая школа
  • Сварка, резка, пайка металлов. — Москва: Машиностроение, 2005.
  • Статья на Википедии

Функции инструмента

Мастера большого круга специальностей используют в работе сабельные пилы. Ей можно резать практически все. Он пригодится столяру и сантехнику, электрику и плиточнику, монтажнику окон и многим другим специалистам. И это далеко не весь список, кому она поможет в работе.

Но основным пользователем этого инструмента будут садовники. Именно для их работы она подойдет больше всего. И именно такой инструмент больше всего заменил ручные ножовки у садовников по всему миру. Ведь он может значительно расширить возможности, упростить и ускорить выполнение обязанностей.

Рассмотрим, что электрическая сабельная пила может предложить садовнику:

  • убрать ветки деревьев в труднодоступных местах;
  • производить работы с изгибом полотна до 70о;
  • изменять скорость движения полотна;
  • возможность использования различных полотен для различных задач;
  • автономность при работе от аккумулятора.

Также стоит обратить внимание на функции, повышающие безопасность и комфорт при работе. К таким функциям можно отнести:

  • систему плавного пуска;
  • систему мгновенной остановки;
  • систему блокирования от случайного запуска;
  • двойную электроизоляцию;
  • использование материалов, которые поглощают вибрации;
  • систему уравновешивания движущихся частей.

Эти функции реализуются в инструменте довольно высокого ценового уровня. Но так ли они необходимы для выполнения простых работ или они разрабатывались под определенные нужды?

Как и у большинства современных электроинструментов, оптимальная мощность пилы должна укладываться в диапазон от 700 Вт до 1,3 кВт. Чем больше мощность аппарата, тем более громоздкая и тяжелая конструкция у него будет.

Сборка

  • Обработка основания. После полного высыхания клея нужно снять струбцины и обработать место склейки, торцы и прочие поверхности.
  • Установка механизма натяжения пильного полотна. Он устанавливается в посадочный паз, а сверху нужно расположить упорный элемент. Во время работы механизм должен быть жестко зафиксирован.

Установку шкивов

Необходимо обратить внимание на то, чтобы устанавливаемые шкивы должны располагаться параллельно друг к другу и легко вращались вокруг своей оси, при этом ось должна быть абсолютно статична. Не допускается сильного биения кругов, так как это может привести к соскальзыванию пильного полотна со шкива и травмированию мастера

Нижний ведущий вал должен проходить корпус насквозь и иметь с обратной стороны достаточный конец, чтобы можно было его зажать в патрон дрели. Верхний шкив устанавливается в механизм натяжения пильного полотна.

Установка режущего полотна. Пильное полотно должно быть установлено поверх торцов шкивов. Сначала оно должно свободно одеваться на эту конструкцию, а с помощью вращения ручки подстройки брусок с осью верхнего шкива перемещается вверх, увеличивая, таким образом, расстояние между центрами шкивов. При этом происходит натяжение ленты. После натяжки нужно затянуть винт a футорке для жесткой фиксации механизма натяжения.

  • Установка пильного стола. Пильный стол располагается на горизонтальной поверхности основания, как показано на фото. Его площадь должна быть достаточной для комфортного процесса пиления заготовки. Необходимо заметить, что очень важна перпендикулярность стола пильному полотну, причем в двух измерениях – продольном и поперечном. Крепление стола выполняется саморезами. Хотя есть вариант его «посадить» на клей, а для прочности установить шканты.
  • Установка электроинструмента. На самом последнем этапе нужно заставить эту конструкцию ожить. Для этого нужно хвостовик ведущего вала нижнего шкива зажать в патрон дрели. Как вариант можно использовать перфоратор или шуруповерт. Но мощность шуруповерта будет явно недостаточна, поэтому все-таки дрель или перфоратор.

Настройка и наладка. Прежде чем приступать к работе, включите ленточную пилу на холостом ходе. Проследите чтобы лента не соскальзывала и ходила ровно. Проверьте ее натяжение и фиксацию механизма натяжения пильного полотна.

Выбор правильного типа СОЖ для ленточнопильного станка

Масляная СОЖ может содержать любую комбинацию жирных масел, сульфидных материалов, хлорируемых материалов и EP-добавок. Эти присадки добавляются, чтобы позволить обычно несовместимым нефтяным компонентам смешаться с водой. Это соединение не остается постоянным и может разделиться в разные слои до различных степеней, особенно когда не используется в работе в течение длительного периода времени. Масляная СОЖ с самой низкой начальной стоимостью присадок (компонентов) должна быть правильно подобрана с учётом нужной вязкости и смазывающих характеристик. Нужно регулярно удалять любые капли масляной СОЖ, которые периодически отделяются от основного потока, чтобы минимизировать рост микроорганизмов, вызывающих плохой запах, а также чистить от них окрашенные и сваренные части оборудования. Полусинтетические СОЖ — жидкости, основанные на синтетическом продукте, которые, как правило, содержат некоторые масла для добавления маслянистости (функции смазки) и защиты от коррозии. Они объединяют некоторые преимущества и недостатки и маслянистой СОЖ и полностью синтетической СОЖ. Как с масляными СОЖ, полусинтетические СОЖ подвержены стратификации (расслоению), вызывающей плохой запах (рост микроорганизмов) и уменьшающей срок эксплуатации насоса для СОЖ. Из-за содержания нефтепродуктов (в зависимости от используемой добавки) режущие части ленточнопильного станка должны быть хорошо очищены, прежде чем они будут сварены или окрашены при ремонте. Синтетические СОЖ не расслаиваются в баке для СОЖ в процессе длительного простоя. Как только они смешиваются, то они формируют надёжные соединения, и их концентрат больше не заметен в смеси. Синтетические СОЖ — сверхпрочные концентраты без масла. Они обычно содержат EP-добавки и ингибиторы коррозии. Синтетические СОЖ терпимы к смешиванию в воде с высоким содержанием минеральных веществ. Несмешанные синтетические СОЖ нетоксичны и безвредны для окружающей среды. Как и с любым типом СОЖ, как только они становятся смешанными с металлической стружкой и стекают в бак для СОЖ, их нужно хранить (или утилизировать), как опасные отходы согласно местным законам. Однако, из-за долгого срока полезного использования синтетических СОЖ, скорее всего, затраты на утилизацию будут очень экономичными. У качественного концентрата синтетических СОЖ более высокая начальная стоимость, чем масляная СОЖ. Это получается по причине того, чтобы на сегодня обеспечить лучшую работу в широком круге отрезаемых материалов и уменьшить отнимающую много времени проблемную-линию. Производственные предприятия находят это более рентабельным в долгосрочной перспективе.

ЗУБР ЗПЛ-350-190

ЗУБР ЗПЛ-350-190 – это универсальный станок для пиления, фрезерования, фигурной обрезки и других операций. Установленное в нем полотно выполнено из высококачественной стали и имеет оптимальный шаг зубьев для работы с различными типами материалов, будь то дерево, пластик или даже металл.

Простая и надежная конструкция этого станка позволяет совершать все виды пиления: прямого, косого, под наклоном, фигурного, а также комбинированного. Скорость движения полотна достигает почти 15 м/с, что обеспечивает высокую скорость распила деревянных заготовок, высота которых может достигать 80 мм, а ширина 190 мм.

Для качественного пиления в размер станок оборудован подвижными продольным и угловыми упорами. А еще он имеет ограничители полотна и возможность подключения пылесоса для удаления продуктов пиления. Также стоит отметить, что устройство имеет электромагнитный выключатель, предотвращающий случайное включение при восстановлении напряжения.

Питание станка осуществляется от надежного необслуживаемого асинхронного двигателя. Некоторые пользователи отмечают, что он сильно нагревается при длительной работе. Однако стоит понимать, что этот станок рассчитан не на массовое производство, а для использования в личном хозяйстве и небольших мастерских, где требуется непродолжительная обработка различных заготовок. Для этих целей пильный станок ЗУБР будет как раз и свою стоимость полностью оправдывает.

  • Мощность: 350 Вт.
  • Скорость: 14.7 м/с.
  • Пильное полотно: 8 х 1425 мм.
  • Шаг зубьев полотна: 12.
  • Макс. ширина заготовки: 190 мм.
  • Макс. высота заготовки: 80 мм.
  • Мин. радиус пиления: 20 мм.
  • Угол наклона: 0 — 45⁰.
  • Размеры стола: 290 х 290 мм.
  • Подключение пылесоса.
  • Размеры станка: 380 х 285 х 750 мм.
  • Вес: 15 кг.

4 Стойкость и выбор ленточных пил по металлу

Пилы характеризуются стойкостью к износу как зуба, так и самого полотна, которое испытывает знакопеременные циклические нагрузки, возникающие в процессе его движения в лентопротяжном механизме станка. Для изделий большинства производителей срок службы ленточного полотна составляет 140–160 часов непрерывной работы оборудования (при соблюдении всех технологических этапов процесса изготовления полотна – от его заготовки до упаковки уже готового и условий хранения).

Снятие пилы во время перерывов в работе станка обеспечивает так называемую релаксацию полотна, что несколько продлевает срок его службы. На стойкость зуба существенное влияние оказывает грамотно подобранный его шаг, определяемый в зависимости от диаметра обрабатываемого материала. При разрезании пакета изделий за диаметр, толщину стенки принимают суммарную толщину всего металла, который будет распилен. При разрезании рядом лежащих труб используют удвоенное значение толщины стенки. Ниже даны таблицы для определения шага зуба пилы.

Для самостоятельного выбора типа биметаллических ленточных полотен руководствуются следующими простыми правилами:

  • для работ с низкоуглеродистыми и углеродистыми сталями применяют пилы PROFI M42;
  • для обработки высокоуглеродистых сплавов и сталей – SUPER M51;
  • для износостойких, жаростойких, жаропрочных и экзотических сплавов – типа SP.

Для резки плохо поддающихся механической обработке специальных сплавов, твердых и с неоднородной структурой материалов применяют твердосплавные пилы типа TCT.

Размер шага пилы для резки сплошного проката

Размер шага пилы для резки профиля и труб

Производители ленточных пил

Один из самых важных критериев выбора строительного оборудования – репутация и надежность производителя. Vyborexperta.ru отобрал компании, продукции которых можно доверять:

  • Jet – производит оборудование для работы с металлом или древесиной. Большая часть продукции предназначена для профессионалов – промышленных предприятий или творческих мастерских.Также в ассортименте компании представлено грузоподъемное оборудование ручного типа или с электроприводом.
  • Proma – чешская компания, которая родилась в 1992 году. С 2003 года товары бренда представлены на российском рынке. Каталог марки насчитывает более 600 позиций строительных инструментов, оборудования для обработки дерева или металла. Они удовлетворяют самые разнообразные потребности малого и среднего бизнеса.
  • Metabo – немецкий производитель электроинструмента, который востребован профессионалами и домашними мастерами во всем мире. Главные отличия его товаров – высокая мощность, прочность, эргономичность. Бренд дает расширенную гарантию на продукцию, а также обеспечивает клиентов отличной сервисной поддержкой.
  • Энкор – компания, производящая инструменты с 1992 года. В каталоге бренда несколько тысяч наименований товаров, которые пригодятся при металло- и деревообработке. Марка известна тем, что обеспечивает послепродажное сопровождение, сервисную поддержку и оперативный ремонт по гарантии или после нее.
  • Metalmaster – компания с производствами в России, Китае, Польше, которые позволяют сочетать высокое качество и доступные цены на товары. Основное направление бренда – оборудование для обработки металла и дерева. Каждая партия проходит тщательную предпродажную проверку.
  • Stalex – компания, выпускающая оборудование для небольших мастерских или крупных заводов. Также в каталоге много дополнительных аксессуаров для работы машиностроительных, ремонтных, металлообрабатывающих, строительных и других компаний.
  • Makita – японская компания, которая существует с 1915 года. Сначала она занималась производством электромоторов, затем в 1958 году перешла на ручной строительный инструмент. Сегодня в каталоге бренда около 1000 наименований, а производственные предприятия расположены в Великобритании, Германии, Румынии.

Критерии выбора электрической пилы

Первое, что необходимо сделать, это определиться, для каких именно целей вы покупаете пилу. Как правило, она нужна для мастеров, работающих с деревом. Но, существуют также ленточные пилы по металлу

На это тоже стоит обратить внимание

При покупке электрической пилы обращайте особое внимание на следующие моменты:

  • материал изготовления ленточной пилы;
  • качество и безопасность эксплуатации;
  • гарантийный срок службы электрического инструмента;
  • размеры пилы;
  • показатель уровня шума при работе;
  • скоростной режим;
  • качество зубьев ленточной пилы;
  • цена.

Есть и другие критерии выбора, но они понадобятся вам при выборе конкретного пилящего устройства.

С выбором пилы для работы не стоит спешить, внимательно присмотритесь к разным моделям, сопоставьте их технические показатели и функциональные характеристики.

В настоящее время, в интернете можно найти массу полезных отзывов, которые дадут вам очень ценную информацию. Почитайте о производителе, чтобы понимать, насколько качественную продукцию он производит и довольны ли покупатели.

Приведем пример, немецкий производитель Proxxon предлагает широкий ряд моделей ленточных пил, позволяющих делать распилы заготовок из толстого дерева, металла, пластика, керамики и даже стекла.

Если вы определитесь с выбором модели, следующим этапом будет поиск продавца. На сегодняшний день очень популярны покупки в интернет — магазинах, т.к. нет необходимости тратить свое время и ездить в поисках определенного инструмента. Просто положите товар в корзину, свяжитесь с менеджером онлайн — магазина, и покупка оформлена. А цены в интернете, как правило, гораздо ниже, и доставка товара осуществляется прямо домой!

Ленточная пила: много, быстро, качественно

В процессе знакомства с техническими решениями современного ленточнопильного станка наш герой узнал еще много интересных особенностей, скрывающихся за простым образом пилорамы, к которому все привыкли. И сделал для себя выводы.

Главное, что ленточными пилами можно пилить много, быстро, качественно. Но при четком соблюдении правил. Для героя нашей сказки это естественный переход на новый уровень деревообработки. Для его соседей – может статься иначе…

Так, по мере раскрытия секретов, сказочного в нашем рассказе остается все меньше. Приходит время морали, и вот что посоветовал соседям Хозяин Лесопилки.

• Если у вас мало денег или нет квалифицированных рабочих, хотя бы одного, покупайте простой узколенточный станок и не стремитесь пилить на нем быстро.

• Следите, чтобы пила была острая, а шкивы вращались без биений и были хорошо сбалансированы. Так вы избежите «волны», но о высокой производительности не мечтайте.

• На простых узколенточных станках все манипуляции пиловочником обычно выполняются вручную. А в операции по превращению бревна в штабель досок это может занять до 60% времени. Но вы же сэкономили на цене станка, поэтому у вас должны остаться средства на закупку нескольких таких пилорам и оплату труда своих рабочих. Да, и приготовьтесь к частому ремонту (сварке) лент.

Наш Хозяин захотел иной судьбы и купил широколенточный станок. Выучил грамотного заточника, чувствующего металл, и хорошего оператора, чувствующего станок, нашел опытного начальника распиловочного участка, который будет не только гнать производительность, но и своевременно обслуживать станок, и начал пилить. Долго и счастливо.

Если разобраться, сложность широколенточных лесопильных станков технически и экономически обоснована. К такому оборудованию требуется соответствующий подход. Европейского качества продукции, о котором мечтает большинство сегодняшних лесопереработчиков, невозможно достичь, работая на архаичном оборудовании, используя старые методы и технологии.

Мы не предлагаем простых решений. Мы предлагаем современное и сложное оборудование для выполнения конкретных задач сегодняшнего дня, когда требуется не только напилить досок, но и выиграть конкурентную борьбу, предложив на рынок качественную продукцию в достаточном количестве.

Ну, а производительность, кроме правильно выбранной и подготовленной ленточной пилы, зависит от массы таких факторов, как высокие сервисные функции станка, грамотная организация распиловочного участка, наличие умелого заточника и высококлассного оператора и т.д.

В заключение, ответьте себе на вопросы:

• Как быстро Вы зажимаете бревно на позиции распила от момента выдачи его из накопителя?

• Как быстро Ваш пильный узел встает на заданный размер?

• Какая у Вас карта распила, сколько в ней выравниваний и промежуточных кантований бревна? Сколько время Вы тратите на это?

• Как быстро убираете доски?

• Какой процент чистого времени у Вас уходит на пиление от всего цикла распиловки?

• Обслуживаете ли Вы станок, как написано в руководстве, или работаете до первой фактической поломки?

• Ваш заточник умеет подбирать пилы под различные породы и типы древесины?

• Ваш оператор заинтересован в исправности оборудования или только в погонаже?

На нашем сайте www.co-ordinate.ru вскоре Вы сможете попробовать в цифрах ответить на эти вопросы и посчитать реальную производительность Вашего станка.

Сергей Воронежский, директор ООО Координата
___________________________________________________________________________________

Классификация ленточных пил

По конструктивным особенностям ленточные пилы бывают:

  • Консольная (маятниковая) ленточная пила — при её изготовлении используется специальная пильная консоль, поднимающаяся и опускающаяся за счет вращательных действий шарнира. Данный вид применяют для пиления труб из нержавейки, фасованных профилей, проката.
  • Одностоечные — в их основе лежит горизонтальная пила рама, опускающаяся вдоль вертикальной стойки. По конструктивным параметрам похожа на радиально-сверлильный станок. Главным преимуществом данного типа является возможность пиления металлических изделий под углом.
  • Двухстоечные — также используют горизонтальную пильную раму, которая движется вдоль 2 вертикальных колонн. Соединение со станиной осуществляется с помощью жесткого замкнутого контура. Преимуществом двухстоечных пил считаются высокие показатели жесткости конкуренции, инструмент может применяться для резки любых металлов.
  • Портальные станки — состоят из фиксированной рабочей зоны и подвижного портала для резки, на котором возможно обрабатывать материалы больших габаритов (плиты, отливки). Достоинством инструмента является компактность: так как портал движется вдоль линейных направляющих рабочего стола, для оборудования не требуется много свободного пространства.
  • Вертикальная ленточная пила по металлу — предназначена как для прямолинейной или для криволинейной резки по наружному и внешнему контурам. Принцип работы: заготовку не зажимают в тисках, а удерживают в рабочей зоне вручную.
  • Поворотные (угловые) — позволяют осуществлять пиление металла под различными углами к оси детали. В основе их конструкции лежит поворотная пильная рама, вращающаяся вокруг вертикальной оси. Это позволяет одним движением скорректировать угол отреза.

По степени автоматизации

Ручные (гравитационные) — пильная рама приводится в действие за счет применения физической силы рабочего, а также собственного веса.

ПреимуществаНедостатки
1. Соотношение цена-качество (невысокая стоимость оборудования при высоких показателях производительности инструмента).

2. Возможность регулирования угла резки (до 60о).

1. Значительная вибрация при работе, что приводит к быстрому износу оборудования.

2. Отсутствие надежных механизмов автоматической очистки.

3. Необходимость ручного контроля уровня наклона шкивов.

4. Отсутствие автоматического контроля силы давления оборудования на заготовку.

  • Полуавтоматические пилы — все операции (зажимание-раскрытие тисков, опускание-подъем пильной ленты) осуществляются автоматически с помощью гидравлического привода. Задачей рабочего является только контроль за движением металла. Обработка изделий возможна под углом от -60° до +60°. Подходят для резки тяжелых металлов, в том числе сплошных заготовок из чугуна, цветных сплавов, нержавеющей стали.
  • Автоматическая ленточная пила по металлу — применяется на крупных промышленных производствах. Задачи оператора минимальны: ему необходимо только установить параметры обработки металла при помещении заготовки в тиски. Дальнейший процесс автоматизирован, процесс пиления управляется ЧПУ. Оборудование характеризуется наибольшей производительностью, а также высокими показателями точности.

По функциональным особенностям

  • I класс — пилы используются на крупном промышленном производстве для обработки любых видов металла (металлургические заводы, производственные цеха, тяжелое машиностроение и т.д.). Ширина полотна — не менее 27 мм. Режущие поверхности характеризуются высокой прочностью, что обеспечивает низкие показатели износа, малую стоимость одного реза.
  • II класс — популярный тип ленточных пил. Применяются на заготовительных производствах предприятий машиностроения для резки цветных металлов, легированной стали, жаропрочных сплавов, титана. Ширина ленточного полотна — от 20 мм.
  • III класс — чаще всего представлены консольными пилами. Применяются на небольших производствах, занимающихся изготовлением труб, профильного проката. Инструмент с низкой производительностью и высокой степенью износа зубьев. Ширина полотна — от 17 мм.
  • IV класс — малогабаритные, легкие устройства, используемые для распила деталей, диаметр которых не превышает 50 мм. Ленточные пилы IV класса не используются в промышленном производстве. Они востребованы в ремонтных мастерских и для частного применения. Ширина полотна не превышает 13-15 мм.

SV 330 — вертикальный ленточнопильный станок

Ленточнпильный вертикальный гидравлический станок SV 330 обладает следующими техническими характеристиками: Максимальные размеры круглых заготовок: 0 градусов — 320 мм.; 45 (вправо и влево) — 265; 60 (вправо) — 150, 60 (влево) — 180; Максимальные размеры прямоугольных заготовок при распиле по широкой стороне: 0 градусов — 330х320 мм.; 45 (влево и вправо) — 320х265; 60 (вправо) — 320х150; 60 (влево) — 320х180. Максимальные размеры прямоугольных заготовок при распиле по узкой стороне: 0 градусов — 330х320 мм.; 45 (влево и вправо) — 320х265; 60 (вправо) — 320х150; 60…

Главное отличие вертикального ленточнопильного станка заключается в стационарности положения лезвия пилы. Пильная рама и плоскость лезвия расположены перпендикулярно. Это позволяет производить резку поперек рамы, что ограничивается ее шириной (расстоянием между стойкой консоли и лезвием) максимальной величиной отпиливаемой полосы. Однако это повышает срок службы пильного полотна и обеспечивает большую линейную скорость его движения. В обработке металла данный тип агрегата применяется для резки каленых сталей и мягких металлов, распила заготовок продольных полос.

Как добиться того, чтобы ленточная пила работала быстрее?

Выход один – увеличиваем ширину полотна, соблюдая правило 20/80. И вот уширенное полотно позволяет поднять высоту зуба с 5 мм до 11 мм. Ага, это другое дело! С таким зубом при одинаковом шаге в 35 мм площадь впадины для выноса опилок увеличилась в два раза!

На такой зуб уже можно напаять твердосплав или плющением и формованием задать его кончику уширенную форму. После заточки запускаем в работу пилу, каждый зуб которой выкладывается на все 100%, прекрасно вынося опилки. А разводка со своими 33% на зуб становится ненужной.

рис. 2: Узкая ленточная пила. Работает каждый третий зуб рис. 3: Широкая ленточная пила. Работает каждый зуб.

И вот в том же пропиле 2,5 мм (уширение зуба) стоит высоко стабилизированное полотно, которое практически не подвержено люфту, и приносит Хозяину существенное увеличение скорости пиления. Теперь понятно, откуда берется высокая производительность и качественное пиление широких ленточных пил на фоне узких «ленточек». Сам-то он давно подозревал такое разительное изменение свойств пильного инструмента, не раз пробуя в одних и тех же условиях то лобзик, а то ножовку.

Потом пришло понимание более тонких настроек, ставших возможными на высоком зубе. Оказывается теперь можно менять его форму и углы заточки, подбирая под разные породы древесины наиболее оптимальные. А это, между прочим, добавляет еще до 25% к скорости пиления.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ НА ЛЕНТОЧНОПИЛЬНОМ ОБОРУДОВАНИИ

Материал заготовкиОбозначение материалаСкорость резания, м/минОхлаждение
DINГОСТSpecialBi-metallЭмульсияМасло
данет
Конструкционные сталиSt 35-St 42Ст 35-5540-5560-801:10Х
St 50-St 7030-4550-701:20Х
Упрочняемые сталиC10-C1545-6560-901:10X
14NiCr1430-4040-501:10X
21 NiCrMo 230-4545-551:10X
16MnCr530-4550-651:10X
Азотируемые стали34 CrAI 620-351:20Х
34 CrAI Ni 720-351:20Х
Хромистые сталиС 35-С 4535-5555-751:20X
41 Cr440Х25-3540-601:20X
40Mn440Г35-4550-651:20X
42 CrMo 440 ХМ30-4035-501:20Х
36 NiCr 640 ХН30-4050-601:20X
24NiCr1425-3540-601:20X
Подшипниковые стали100 Cr 625-3550-651:30X
105 Cr4ШХ 1525-3550-651:30Х
100 CrMo 620-3040-501:30Х
Пружинные стали65Si765 Г30-40-1001:30Х
50 CrV 450ХФА30-4040-601:30Х
Высокоуглеродистые инструментальные сталиC80W1У8А25-3540-551:30X
C125W120-3035-451:30X
С 105 W 2У10А25-3540-501:30X
Легированные105 Cr 530-4050-601:30X
x210Cr12Х1220-35X
х 40 CrMoV 514Х5МФС20-3030-401:30X
x210CrW12ХВГ20-30X
х 165 CrMoV 12ХМ1220-351:30Х
56 NiCrMoV 75ХНМ25-320-401:30Х
100 CrMo 520-3035-451:30Х
х 32 CrMoV 3320-3030-451:20
Быстрорежущие сталиS 6-5-2Р6М525-401:30X
S 6-5-2-5Р6М5К525-401:30X
S 18-0-1Р1825-401:30X
S 18-1-2-10Р18К1025-401:30X
Клапанные сталих 45 CrSi 9330-401:20Х
x45CrNiW18930-401:20Х
Высокотемпературные сталиCrNi 252025-401:10X
х 20 CrMoV 21125-401:10Х
x5NiCrTi261525-401:10X
Теплостойкие сталих 10 CrAI 720-301:10X
x15CrNiSi25/2020-301:10X
х 10 CrSi 620-301:10X
Нержавеющие и Окалиностойкие сталих 5 CrNi 18925-351:10Х
х 10CrNiMoT181025-351:10Х
х 10 Cr 1312Х1325-35

Критерии выбора электрической пилы

Первое, что необходимо сделать, это определиться, для каких именно целей вы покупаете пилу. Как правило, она нужна для мастеров, работающих с деревом. Но, существуют также ленточные пилы по металлу

На это тоже стоит обратить внимание

При покупке электрической пилы обращайте особое внимание на следующие моменты:

  • материал изготовления ленточной пилы;
  • качество и безопасность эксплуатации;
  • гарантийный срок службы электрического инструмента;
  • размеры пилы;
  • показатель уровня шума при работе;
  • скоростной режим;
  • качество зубьев ленточной пилы;
  • цена.

Есть и другие критерии выбора, но они понадобятся вам при выборе конкретного пилящего устройства.

С выбором пилы для работы не стоит спешить, внимательно присмотритесь к разным моделям, сопоставьте их технические показатели и функциональные характеристики.


В настоящее время, в интернете можно найти массу полезных отзывов, которые дадут вам очень ценную информацию. Почитайте о производителе, чтобы понимать, насколько качественную продукцию он производит и довольны ли покупатели.

Приведем пример, немецкий производитель Proxxon предлагает широкий ряд моделей ленточных пил, позволяющих делать распилы заготовок из толстого дерева, металла, пластика, керамики и даже стекла.

Если вы определитесь с выбором модели, следующим этапом будет поиск продавца. На сегодняшний день очень популярны покупки в интернет — магазинах, т.к. нет необходимости тратить свое время и ездить в поисках определенного инструмента. Просто положите товар в корзину, свяжитесь с менеджером онлайн — магазина, и покупка оформлена. А цены в интернете, как правило, гораздо ниже, и доставка товара осуществляется прямо домой!

Заключение

Из приведенного выше примера понятно, что, к сожалению, в условиях реального производства иногда не получается получить однозначный ответ какое ленточное полотно приобрести, т.к. обычно ленточнопильные станки загружены заготовками разного размера из различных материалов и покупать пилы на все случаи жизни не целесообразно, во-первых, потому что это требует немалых денежных вложений, а во-вторых, придется каждый раз останавливать станок, когда поступит новая заготовка.

Редко встречаются задачи, где нужно пилить все время одну заготовку, наоборот, как правило, режут различные заготовки, а иногда диапазон размеров бывает очень большим. На большой диапазон нельзя подобрать один шаг зуба, поэтому в таких случаях рекомендуется разбить имеющийся диапазон на несколько и к каждому подобрать средний шаг.

ВАЖНО! Иногда по всем рекомендациям подходят несколько видов полотен и точно определить какие лучше подходят для решения Вашей задачи можно только по результатам эксперимента. Вывод: если у Вас сложная номенклатура, для подбора ленточных полотен следует обратиться к специалисту и, обсудив с ним все нюансы, выбрать перечень подходящих полотен

Вывод: если у Вас сложная номенклатура, для подбора ленточных полотен следует обратиться к специалисту и, обсудив с ним все нюансы, выбрать перечень подходящих полотен.

Если Вам необходима консультация специалиста или вы уже готовы заказать ленточные полотна, звоните по бесплатному номеру 8-800-100-42-28 и отправляйте заявку на электронную почту .

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
