Пресс-ножницы комбинированные НГ5222: характеристики, паспорт

Оборудование с ручным приводом

Пресс-ножницы ручные адаптированы под преимущественное использование в мелком и частном бизнесе, связанным с получением штучных деталей небольшого диаметра или поперечного сечения. Они оснащаются многофункциональной рабочей зоной (например, ножницы модели Н9818 имеют четыре рабочих позиции), не требующей подналадки в процессе работы. Усилие передаётся от пары рукояток. Возможна резка полосы, сортового профиля, а также пробивка отверстий и вырубка узких пазов. Такие комбинированные пресс-ножницы отличаются компактностью своих габаритов, не требует заливки фундамента, и легко переустанавливается на новое место своего применения. Привод ручных ножниц – рычажного типа, с эксцентриковым зажимом разрезаемого металла.

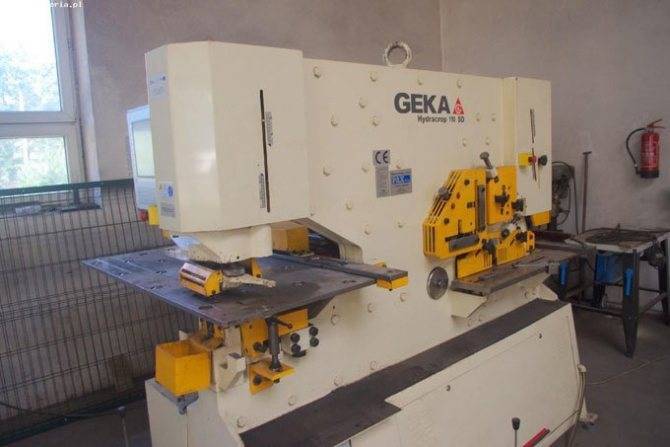

Комбинированные гидравлические пресс-ножницы Geka HYDRACROP 110/180

НВ5222 пресс-ножницы комбинированные. Назначение, область применения

Пресс-ножницы комбинированные НВ5222 разработаны в 1975 году и серийно выпускались с 1977 года. Разработчик – СКБ КПО и АЛ г. Азов. Изготовитель – Завод механических прессов г. Кувандык.

Комбинированные пресс-ножницы НВ5222 служат для отрезки полосового, сортового и фасонного проката и пробивки отверстий в листовом, полосовом и фасонном прокате, а также для выполнения зарубочных операций.

Комбинированные ножницы НВ5222 могут найти применение на машиностроительных, ремонтных и других заводах, при эксплуатации в климатических зонах с умеренным и холодным климатом исполнение УХЛ, сухим и влажным тропическим климатом – исполнение О, категория размещения 4 по ГОСТ15150-69.

Ножницы НВ5222 с четырьмя рабочими зонами позволяют выполнять на одной машине несколько типов операций без предварительной перенастройки ножниц, в любой последовательности и без смены инструмента, что обеспечивает гибкую и экономичную обработку проката, как в крупном машиностроительном производстве, так и любой ремонтной мастерской.

Ножницы НВ5222 производят следующие операции:

резка листового металла, резка полосы;
отрезка проката без разметки от 70 до 1000 мм по упору;
пробивка пазов треугольной и прямоугольной формы;
отрезка круга;
отрезка уголка, швеллера, двутавра, шахтного профиля;
пробивка отверстий круглой, прямоугольной, квадратной и любой другой формы.

Описание конструкции пресс ножниц НВ 5222

Станина сварной конструкции, состоит из переднего и заднего листов, приваренных к основанию.

Для установки приводных валов и приводов секций в станине выполнены четыре расточки. Привод сортолистовой и дыропробивной секций от электродвигателя через клиноременную и зубчатую передачи на эксцентриковый вал секций. Рычаг зарубочного устройства связан при помощи тяги с ползуном сортолистовой секции.

Ползун дыропробивной секции уравновешивается пружинными уравновешивателями.

Механизм центрирования предназначен для выполнения операции наметки путем перемещения с помощью рукоятки пуансонодержателя с пуансоном.

Инструмент реза уголка, круга и квадрата состоит из подвижной и неподвижной плит. Подвижная плита крепится в гнездо ползуна сортолистовой секции, неподвижная — в гнезде станины Г-образными пружинами.

Листовой и зарубочный инструмент состоит из двух подвижных и трех неподвижных ножей.

Подвижные ножи — гильотинный для резки листового материала и прямоугольный — для прямоугольной зарубки.

Инструмент дыропробивной секции состоит из пуансона и матрицы. Пуансон крепится через пуансонодержатель к ползуну, а матрица — к корпусу дыропробивного приспособления.

Пресс-ножницы НВ 5222 имеют три рабочих места, обслуживаемые одним оператором.

Электросхема обеспечивает работу пресс-ножниц на непрерывных и одиночных ходах.

Управление кнопочное и педальное.

Смазка густая, комбинированная.

Конструкция пресс-ножниц НВ5222 и множество вариантов дополнительной оснастки позволяют использовать пресс-ножницы для обработки проката различного профиля и разных параметров.

Для облегчения перемещения полосового, сортового и фасонного проката при подаче их в рабочую зону ножниц возможно использование модуль-рольганга приводного модели МРП.

Дополнительное требование: нижнее значение температуры воздуха должно быть не менее +5°С

Основные параметры пресс-ножниц НВ5221:

Параметры действительны для металла с пределом прочности (временным сопротивлением) σ _BP = 500 МПа (50 кг/мм2).

Наибольшая толщина разрезаемого листа – 16 мм
Наибольшая толщина и ширина разрезаемой полосы – 18 х 190 мм
Наибольший диаметр разрезаемого круга – Ø 50 мм
Наибольшие размеры разрезаемого уголка – 14 х 125 х 125 мм
Наибольший диаметр пробиваемого отверстия – Ø 32 мм
Частота непрерывных ходов ползуна – 53 мин-1
Мощность привода – 4,8 кВт
Вес машины полный – 2,5 т

Принцип работы

Базовая комплектация комбинированных пресс-ножниц включает:

сварная станина. Состоит из основания и прикрепленных к нему заднего и переднего листов;
дыропробивная и сортолистовая секции с приводом от электродвигателя;
ползуны дыропробивной и сортолистовой секций с закрепленными пуансонами;
инструмент, с помощью которого происходит резка. Состоит из трех статичных ножей и двух подвижных. Первые- закреплены в станине, подвижные (прямоугольный и
гильотинный) зафиксированы в пуансонодержателе ползуна;
дыропробивной инструмент, включающий в себя пуансон и матрицу.
Для моделей НГ5222, НГ5223, НГ5224, работающих на одиночных ходах или в непрерывном режиме, возможна дополнительная опциональная оснастка для резки швеллера и двутавра.

НГ5224 Составные части комбинированных пресс-ножниц

Основные узлы пресс-ножниц нг5224

НГ5224 Спецификация составных частей комбинированных пресс-ножниц

1. Станина – НГ5224.11.001
3. Прижим сортовой секции – НГ5224.57.001
4. Прижим спец. уголка, швеллеров и двутавра – НГ5224.59.001
5. Инструмент реза уголка, круга – НГ5224.61.001
6. Инструмент реза швеллера и двутавра – НГ5224.64.001
7. Инструмент реза спец. уголка – НГ5224.65.001
12. Электрошкаф – НГ5224.92.001
16. ыропробивное приспособление – НГ5224.54.001
17. Стол дыропробивного пресса – НГ5224.69.001
18. Ползун дыропробивной секции – НГ5224.32А.001
19. Механизм центрирования – НГ5224.42А.001
21. Приводные валы – НГ5224.22.001
22. Привод дыропробивной секции – НГ5224.24.001
23. Привод сортополосовой секции – НГ5224.23.001
24. Привод – НГ5224.21А-001
25. Электрооборудование – НГ5224.91.001
27. Смазка – НГ5224.81Б.001
30. Приспособление для пробивки пазов прямоугольной формы – НГ5224.53.001
32. Упор для отрезки мерных заготовок – НГ5224.50.001
35. Прижим полосовой секции – НГ5224.45.001
36. Ползун сортополосовой секции – НГ5224.31.001
37. Инструмент зарубочный и для отрезки полосы – НГ5224Б.62.001
39. Устройство для пробивки отверстий с определенным шагом – НГ5224.56А.001
40. Инструмент дыропробивной круглый – НГ5224.63.001
41. Инструмент для пробивки отверстий квадратной формы – НГ5224.67А.001
42. Инструмент для пробивки отверстий треугольной формы – НГ5224.60Б.001
43. Установка электромагнита – НГ5224.41В.001
44. Ограждение – НГ5224.71.001

Преимущества пресс-ножниц серии WSD

Пакетировочные пресс-ножницы применяются: — для холодного прессования и разрезания металлолома толщиной до 3 мм. — разрезания прямоугольных пакетов требуемой длины (включая стальной профиль длиной до 5 метров) — для производства пакетов для шихты на металлоплавильных заводах.

Пользователь имеет возможность выбрать ножницы в зависимости от производственных требований по таким параметрам как размер камеры прессования, пакета и режим прессования.

Данное оборудование комплектуется электрическим или дизельным двигателем, учитывая необходимую мощность или особенности дальнейшей эксплуатации.

Для переработки металлолома пресс-ножницы оснащают системой гидропривода, возможна работа в ручном или автоматическом режиме с ЧПУ.

Использование нашего оборудования при переработке металлического лома снижает площадь хранения металлолома, уменьшает затраты на его перевозку, следовательно — увеличивает доходность предприятия.

Увеличивается рентабельность Вашего предприятия, так как стоимость резаного металлолома дороже прессованного и на выходе Вы получаете «вид 9».

Из основных преимуществ для предприятий так же можно выделить: широкий спектр применения (различные сферы металлургической промышленности), потребление сравнительно не большого количества энергии, легкость в установке, надежность, защита от перегрузок, высокий уровень безопасности и низкий уровнем шума.

Одной из дополнительных опций является помощь в установке, отладка оборудования и обучение персонала.

Ручные ножницы для металла

Ручные ножницы применяются на небольших производствах, в слесарных мастерских, пунктах приема металлолома. Они рассчитаны на сравнительно небольшое количество обрабатываемого металла и не слишком внушительные размеры заготовок.

Конструкция ручных пресс-ножниц

Ручные пресс-ножницы

Рабочей частью станка являются два лезвия (ножа) длиной около 10 см. один из них неподвижно прикреплен к станине, второй может двигаться в вертикальной плоскости под действием рычажного механизма. Рычаг приводится в движение мускульной силой оператора и посредством системы механических передач, воздействует на нож.

Резать с помощью ручных рычажных станков можно листовой металл (сталь) толщиной до 8 мм и цветные сплавы до 10 мм, арматуру и пруток диаметром до 1,8 см. Изготовляются ручные ножницы рычажного типа из инструментальной стали и сплавов марок Р18, У8, У9 или их аналогов.

Работа пресса НВ5222

Кинематическая схема

1 – вал-шестерня, 2 – маховик, 3 – электродвигатель, 4 – колесо зубчатое,

5 – шатун, 6 – вал, 7 – балансир, 8 – ползун пресса, 9 – электромагнит,

10 – ползун сортополосовой секции.

Привод пресс-ножниц осуществляется от электродвигателя (3) через клиноременную передачу, маховик (2) и одноступенчатую зубчатую передачу (1, 4) к эксцентриковому валу (6). Зубчатая пара (1,4) прямозубая, цилиндрическая. Движение на ползун (10) сортополосовой секции передается через шатун (5), на ползун (8) пресса для пробивки отверстий через балансир (7) и западающий камень. Включение и выключение исполнительных механизмов осуществляется через систему рычагов, связанных с одной стороны с шатуном и западающим камнем, а с другой стороны – с электромагнитами (9).

Переключатель поставьте в положение: «сортополосовая секция» или в положение «дыропробивная секция».

Пробивка отверстий:

Закрепите в соответствующих гнездах пуансон и матрицу. Затем, поворачивая рукоятку механизма центрирования, опустите пуансон в матрицу и вставьте корпус матрицедержателя так, чтобы был выдержан равномерный зазор между матрицей и пуансоном.

Закрепите корпус матрицедержателя на станине и еще раз проверьте зазор.

В зависимости от толщины пробиваемого материала выставьте корпус съемника, для чего освободите гайки и контргайки, и, вращая винты, вставьте корпус съемника с зазором 1…2 мм от плоскости листа.

Затяните гайки и контргайки. Установка корпуса съемника с перекосом не допустима.

Для пробивки отверстий по кернениям используйте механизм центрирования. Опустите рукояткой пуансон и совместите кернение на заготовке с керном пуансона.

Сортополосовая секция:

Для реза фасонного проката установите в гнездо ползуна и станины соответствующий инструмент. Выставьте плиту упора на соответствующий угол (90°, 45°) по делениям направляющей и закрепите ее. Поставьте сменные прижимы. Введите в гнездо инструмента прокат и выставьте его либо по разметке, либо в упор реза заготовок, размер которых предварительно установите. Не режьте полосу, имеющую на своей поверхности масляные пятна.

При работе зарубочного устройства зазор между ножами устанавливается прокладками под опорные поверхности и зависит от толщины разрезаемого материала. Ножи зарубочного устройства должны плотно прилегать к опорным поверхностям, должны быть хорошо закрепленными и сухими.

Продувайте сжатым воздухом полость станины под сортополосовым ползуном для удаления накопившейся окалины или удаляйте скребком.

Для безопасности на пресс-ножницах установлены ограждения всех вращающихся деталей зарубочного устройства, дыропробивной зоны.

При работе на ножницах:

не режьте и не пробивайте отверстия в профилях и материалах размером больше, чем указано в технической характеристике при δв = 500 Н/мм²;
не снимайте ограждений;
не работайте на сортополосовой секции без прижимов;
не налаживайте ножницы при включенном электродвигателе.

Основные технологические параметры ножниц

В паспорте на данное оборудование, которое выпускается Кувандыкским , приводятся следующие технические характеристики:

Максимальные размеры разрезаемой полосы, мм: толщина – 16; ширина – 150.

Максимальный диаметр разрезаемого круглого проката, мм – 45.
Максимальные габариты равнобокого уголка, мм: при прямом резе — 125×125×12; при резе под углом 45° — 90×90×9.

Максимальный номер швеллера и двутавра – 18У.
Максимальный диаметр пробиваемого отверстия (для полосы толщиной 16 мм), мм – 30.
Максимальные размеры вырубаемого паза в заготовке (длина× ширина× толщина), мм — 70× 65× 10.
Максимальная длина листа или полосы, разрезаемой с применением заднего упора, мм – до 1000.
Номинальное усилие, кН – 580.
Число ходов, мин-1 — 18.
Мощность электродвигателя, кВт – 5,5.

Габаритные размеры, масса, а также прочие конструктивные параметры, имеющиеся в описании, полностью соответствуют требованиям ГОСТ 7355. Производитель имеет право вносить в конструкцию незначительные изменения, не приводящие к ухудшению эксплуатационных возможностей ножниц. Эти изменения отражаются в паспорте на изделие.
