Прицеп из муравья для мотоблока своими руками

Преимущества и недостатки

Тачка для мотоблока имеет свои положительные качества:

  • расширение потенциала мотоблока;
  • возможность установки стационарных перерабатывающих установок, опрыскивателей, распределителей удобрений;
  • возможность расположения самосвального приспособления, чтобы увеличить скорость разгрузки;
  • не надо тратить много денег на приобретение;
  • устройство делается под собственный мотоблок.

Мотокультиватор с прицепом обладает небольшими недостатками:

  • требуется время на изготовку;
  • для легких прицепов сложно сделать откидные боковые борта.

Такие недостатки компенсируются наличием значительных плюсов у этих приспособлений.

С покупкой мотоблока появилась потребность в грузовом
прицепе к нему, для вывоза мусора, подвоза дров, стройматериалов и других
хозяйственных нужд. Посмотрев на тележки заводского изготовления в магазине и
послушав отзывы владельцев, понял что за приличную цену производители
предлагают мягко говоря, продукцию весьма низкого качества. Основные жалобы
были на хлипкость всей конструкции, слабое, часто ломающееся прицепное
устройство и довольно слабые тормоза и колеса. Были нарекания и на отслоившуюся краску и ржавчину уже после
первого года эксплуатации. Решено было делать прицеп самому, для мотоблока
Салют 100.

Как сделать прицеп для мотоблока своими руками?

Теоретически телегу для мотоблока можно разделить на такие основные узлы – колеса, кузов, рама, сцепка. Перед началом работ сперва нужно продумать конструкцию до мелочей, просчитать размеры и создать чертежи

Также обратите внимание на такие моменты, как соединение сплошных узлов и деталей (сварка, свинчивание, клепка), соединение подвижных узлов (втулки, подшипники, шарниры, ось), конструкция сидения (простое или регулируемое), функционал кузова (самосвал или статический), подставки для ног (платформа или подножки) и т. д

После того, как Вы определились с проектом будущего прицепа и подобрали нужные материалы, нужно очистить заготовки от ржавчины и грязи, при необходимости обрезать их и подогнать под чертежи, скрепить. По завершению работ прицеп желательно покрасить.

Поэтапная работа над самодельной телегой на мотоблок выглядит следующим образом.

Сборка рамы для прицепа к мотоблоку

Простейший вариант изготовления рамы – соединить кусок трубы или металлопрофиля с колесной осью. Такой вариант подойдет для небольшого прицепа, к раме которого будет крепиться уже готовый кузов. Для более надежной и мощной конструкции нужно варить раму из труб круглого и прямоугольного сечения и уголков.

Установка оси

Колесная ось может быть также изготовлена самостоятельно. Для этого берется стальной стержень не менее 1,07 см в длину и 30 мм в диаметре. Длину следует учитывать и корректировать, исходя из размеров кузова прицепа. Колеса можно подобрать от старой садовой техники, от ручной тележки, мотоцикла, мопеда или автомобиля – все зависит от габаритов будущего изделия. Схемы 2 вариантов крепления колесного шасси приведены на рисунках ниже.

Одноосный прицеп имеет существенный недостаток – смещенный центр тяжести. Из-за этого может перевернуться кузов, груз в нем, или это вовсе приведет к поломке техники. Для большой тачки, предназначенной для перевозки немалых грузов, следует проектировать двухосную конструкцию. Основные крепления и детали останутся такими же, как и для проекта одноосной тележки.

Кузов прицепа

Кузов выполняется из деревянных досок или из листа металла. Для дополнительной прочности следует по бокам и снизу предусмотреть ребра жесткости. В деревянных кузовах углы укрепляются металлическими уголками. Задний борт рекомендуется делать на петлях, для возможности открывания (особенно полезным откидной борт будет для самосвальных агрегатов).

Сцепка и сиденье

По завершении основных работ, после скрепления всех основных узлов конструкции можно приступать к сборке остальных деталей прицепа. Наиболее важными является сцепка и сиденье. Сцепку можно сделать из 3 кусков трубы и прицепного механизма (в нашем случае это тройник, разработанный специально под узел сцепки мотоблока). Такая сцепка крепится к раме болтами. Подробнее устройство сцепки представлено на схеме ниже.

Сиденье можно приварить обычное, например, от старого автомобиля, или оборудовать спереди прицепа сиденье-ящик для инструмента. Его размеры будут зависеть от общей конструкции прицепа. Главное – не использовать слишком тонкие доски и надежно закрепить ящик.

Самодельная мотособака

Самодельный мотобуксировщик, изготовленный из подручных материалов, отличается сниженной стоимостью эксплуатации и более мощными техническими характеристиками, в сравнение с аналогичными покупными моделями.

Успешное изготовление мотособаки своими руками предполагает сразу несколько этапов. Среди них:

  1. Подбор основных элементов конструкции с необходимыми параметрами.
  2. Изучение чертежей, схем и видео-инструкций, что позволяет не допустить ошибок при сборке.
  3. Непосредственно изготовление с последующим испытанием.

Это позволяет внести в конструкцию необходимые изменения и добиться нужных параметров работы, например, более низкого расхода топлива либо увеличенной скорости. При желании можно реализовать дополнительные отсеки для различных полезных инструментов, снастей и других видов снаряжения.

Изготовление основных элементов конструкции

Существует сразу несколько элементов, которые необходимо подготовить заранее для успешной самостоятельной сборки подобного механизма. Это силовой агрегат, который обладает достаточной мощностью для выполнения подобного рода задач. С этой целью используются моторы бензинового типа, оснащенные 1 цилиндром.

Упоминания заслуживают и другие элементы:

  • гусеничный механизм;
  • подвеска;
  • рама мотобуксировщика;
  • трансмиссия.

Каждый из этих узлов требует внимательного отношения, в связи с чем их целесообразно изучить подробнее. В качестве двигателя повсеместно используются модели японских производителей, например, Ямаха или Хонда, а также бюджетные китайские аналоги. При этом допускается использование моторов из мотоблока, бензопил и других подручных приборов.

Чертеж рамы мотособаки

Подбору подходящих гусениц также следует уделить должное внимание, поскольку они бывают не только специализированными, но и универсальными, предназначенными для снегоходов и другой техники. Считается, что оптимальным вариантом станут гусеницы, не менее 50 см шириной, поскольку они позволят сделать устройство устойчивым, маневренным

Обязательно почитайте: Дробилка Шмель: устройство, чертежи

Планируя реализовать трансмиссию, необходимо отметить возможность выбора между механической, автоматической редукторной и вариативной. Несмотря на ускоренный износ деталей, АКПП считается предпочтительной, поскольку она позволяет значительно увеличить тяговое усилие. В качестве бюджетного варианта допускается использование КПП, например, от ВАЗ.

От прочности рамы агрегата напрямую зависит его надежность, в связи с чем целесообразно изготавливать её своими руками, используя сварочный аппарат. Для этой цели подойдут трубы не менее 3 мм толщиной, что позволяет избежать деформаций при серьезных нагрузках.

Желая изготовить мотособаку из Бурана или других механизмов, потребуется:

  1. Установить на раму двигатель.
  2. Выполнить монтаж ходовой части, изготовив переднюю, заднюю ось.
  3. Соединить её с коробкой передач.
  4. Выполнить монтаж гусениц, органов управления.

Подвеска устройства может быть катковой или склизовой, в зависимости от сезона предполагаемого использования. Первый вариант подойдет для эксплуатации летом, осенью или весной, а второй — исключительно для зимнего периода.

Зимний мотобуксировщик

Руководствуясь схемами, чертежами и видео-инструкциями, достаточно собрать конструкцию из предварительно подобранных элементов, что позволит быстро изготовить мотособаку. Для зимнего мотобуксировщика целесообразно использовать лыжный модуль для платформы водителя, а также катковой тип подвески. В остальном конструкция полностью идентична стандартной.

Варианты изготовления

Для упрощения работ по созданию тележки для мотоблока, рекомендуется ориентироваться на заводские параметры предлагаемых для покупки прицепов.

Так, по техническим характеристикам все прицепные устройства можно разделить на 3 группы:

  1. Легкие одноосные прицепы с длиной кузова до 1,15 м, шириной около 1 м и грузоподъемностью до 300 кг (применяют с мотоблоками мощностью до 5 л.с.).
  2. Средние одноосные тележки с размерами кузова 1,5 м×1 м. Способны перевозить груз массой от 300 до 500 кг (используют с техникой мощностью от 5 до 10 л.с.).
  3. Тяжелые одноосные или двухосные телеги со следующими параметрами: длина кузова 2–3 м, ширина – 1,2 м, грузоподъемность 500 – 1000 кг (совмещаются с агрегатами мощностью более 10 л.с.).

Высота бортов прицепа обычно составляет 30-50 см.

По конструкции, самодельные прицепы можно классифицировать следующим образом:

  • цельный, съемные детали отсутствуют;
  • с откидным элементами кузова;
  • с откидывающимся, механическим путем, кузовом (самосвал);
  • самосвального типа с гидравлическим приводом;

Пошаговая инструкция сборки

При изготовлении тележки для мотоблока самостоятельно желательно осуществлять сборку элементов прицепа в определенной последовательности.

Сборка рамы

Для создания каркаса телеги обычно используют профильную трубу с подходящими размерами (можно использовать стальную трубу круглого сечения):

  1. Разрезать профильную трубу квадратного сечения по размерам согласно чертежу. Количество и параметры элементов подбираются в зависимости от предполагаемых размеров и грузоподъемности прицепа.
  2. С помощью сварочного аппарата изготовить прямоугольную раму из продольных и поперечных заготовок. Внутри нее предусмотреть вставку нескольких поперечных проставок для увеличения надежности дна кузова.

Установка оси

Ходовая часть является самой важной частью конструкции прицепа

  1. На концах оси установить ступицы колес и проваривать. Длина выбирается так, чтобы колеса не выступали за габариты кузова.
  2. Ось со ступицами на концах прочно приварить к раме.
  3. Установить колеса.

Кузов прицепа

Для обшивки бортов можно использовать листовой металл, профнастил, фанеру или деревянные доски.

  1. Вырезать элементы борта прицепа согласно чертежу и соединить их помощью сварочного аппарата (4 шт. высотой 30-50 см). Прикрепить их к основе кузова (с помощью сварки).
  2. Борта обшить стальными листами (можно приварить или прикрепить с помощью болтов). Для облегчения конструкции рекомендуется использовать профилированный стальной лист, толщиной 1,5 мм.
  3. Дно выложить оцинкованными листами и аккуратно привариварить по всему периметру.
  4. На задний борт приварить дверные петли и установить на раму. Это позволит откидывать его при выгрузке (при необходимости можно сделать откидными и боковины).
  5. Установить конструкцию, позволяющую зафиксировать откидной борт. Надежные запоры можно изготовить из стальной полосы, железного прута и патрубка. А можно из обычного шпингалета.

Сцепка и сиденье

Прицеп соединяется с мотоблоком посредством специальной сцепки. Её размеры и конструкция могут отличаться в зависимости от модели мотоблока.

Работы по созданию сцепки выполняются в следующей последовательности:

  1. В месте соединения труб дышла вварить отрезок трубы диаметром 40 мм и длиной 100 мм.
  2. Внутрь трубы запрессовать два подшипника. Со стороны прицепа на трубу установить шайбу для фиксации оси прицепного устройства. Диаметр отверстия шайбы должен соответствовать диаметру оси прицепного устройства.
  3. Сформировать сцепку из профильной трубы квадратного сечения. Для этого просверлить сквозное отверстие под фиксирующий штырь (диаметр отверстия должен быть равен поперечным размерам штыря). Для более высокой надежности трубу можно усилить листом металла.

Ниже приведены несколько вариантов водительских мест для прицепа мотоблока.

Как сделать тормоза на прицеп для мотоблока

Сделанную своими руками тележку для мотоблока, в целях безопасности, рекомендуется оснастить стояночным тормозом.

Существует много вариантов создания тормозов для тележки, но как показала практика, самыми эффективными являются тормоза от мотоцикла.

Для изготовления тормозов на прицеп к мотоблоку надо иметь в наличии тягу, трос и металлический барабан от колеса мотоцикла. Схема ниже поможет собрать тормозную систему, останется только приделать ее к мотокультиватору.

Рисунок-схема тормозной системы

Порядок действий:

  1. Снять с диска тягу и трос.
  2. Сделать проточку диска.
  3. Одеть барабан на ступицу. Свободное пространство между выступами заполнить толстой проволокой.
  4. Проточенный металлический диск насадить на ось и закрепить втулкой (чтобы диск не проворачивался надо приварить к нему обрезок трубы).
  5. В конце надо сделать рычаг и подтянуть к нему трос (для контроля тормозной системы). Можно использовать любой рычаг от советского легкового автомобиля.

Как самостоятельно сделать прицеп для вашего мотоблока своими руками: подробно показано на видео:

Таким образом, изготовить телегу для мотоблока своими руками непросто, но при наличии оборудования и материалов вполне по силам каждому. А, согласно статистике, самодельная тележка обойдется как минимум в 2 раза дешевле заводского аналога.

Преимущества и недостатки самодельного прицепа

Когда в хозяйстве появляется необходимость в использовании прицепа для мотоблока, многие стоят перед выбором: что выгоднее – купить устройство или сделать прицеп своими руками? Решение каждый принимает самостоятельно, в зависимости от своих навыков в мастерстве и существующих цен на рынке. Преимущества самодельного агрегата состоят в возможности:

  • определять его габариты по своим потребностям;
  • изменять какие-то параметры;
  • выбирать прочные и долговечные материалы, которые обеспечат прицепу для мотоблока долгий срок эксплуатации;
  • использовать подручные приспособления, которые позволят сэкономить на заводских образцах.

Самодельный прицеп для мотоблока

Самодельный мотоблок двигатель и коробка передач

В сборном состоянии мотоблок имеет достаточно компактные габариты. Для того чтобы еще более уменьшить общие размеры можно заменить детали на собственноручно созданный от двигателя глушитель. Он по своей сущности аналогичен заводским деталям. Для его изготовления необходимо применить части глушителя от транспорта «Вятка»

Важно отметить, что глушитель располагается в отверстии выхлопного цилиндра

Двигатель запускается при помощи кикстартера. Каждая передача переключается специальным рычагом, установленным на коробке с секторами. Ручки управления с навесными оснащениями держат газ и рычаги сцепления. Для того чтобы встроить муфты обгонного характера нужно удлинить редукторный вал приблизительно на 170 миллиметров. На конце левого вала прикрепляется ведомая звездочка.

В момент, когда происходит вращение вала, муфта активно воздействует на ролик и также заставляет его двигаться. При повороте мотоблока колесо с большим радиусом начинает перемещаться намного быстрее, нежели сам непосредственный вал. Именно благодаря рассматриваемым факторам во время поворота нет громких и звонких щелчков.

Для поддержания навесного оснащения используются культиваторные узлы. Они привариваются к швеллеру со стыками. Однако перед этим процессом их необходимо укоротить. Отверстия продольного вида крепятся к мотоблоку.

Самостоятельный монтаж мотоблочного прицепа ‒ проще не бывает

Как сделать прицеп к мотоблоку своими руками? Главное, что вам необходимо для экономии затрачиваемых сил и избегания нежелательных ошибок ‒ это правильные чертежи прицепа для мотоблока и схемы.

Подобрав точные чертежи своими руками и размеры планируемого прицепа, нужно просчитать все нюансы при изготовлении.

  1. Продумать, для перевозки чего изготавливается телега: будет ли это некрупногабаритный, легкий груз или, скорее всего, тяжелый. Исходя из этого, выбирать материал по прочности для каркаса и обшивки прицепа.
  2. Если прицеп будет самосвальным, двухосным, с большой грузоподъемностью, то есть необходимость оснащения его гидравлическим приводом. Это нужно для легкого опрокидывания.
  3. Для модели с одной осью (одноосный) вполне хватит устройства ручного типа.
  4. Для безопасности телегу, у которой грузоподъемность будет больше 350 кг, необходимо оборудовать механическим самодельным тормозом. Когда мотоблок с тележкой будет достаточно загружен, то при спуске с горки его остановить будет невозможно. Но так как сделать тормоза на прицеп к мотоблоку самостоятельно достаточно сложно, поэтому лучшим вариантом будет помощь квалифицированного человека.

Чертеж тележки для мотоблока

Рассмотрим наиболее легкий и быстрый способ изготовления небольшой тележки, способной перевозить не более полутоны груза. Предполагаемый чертеж выглядит следующим образом.

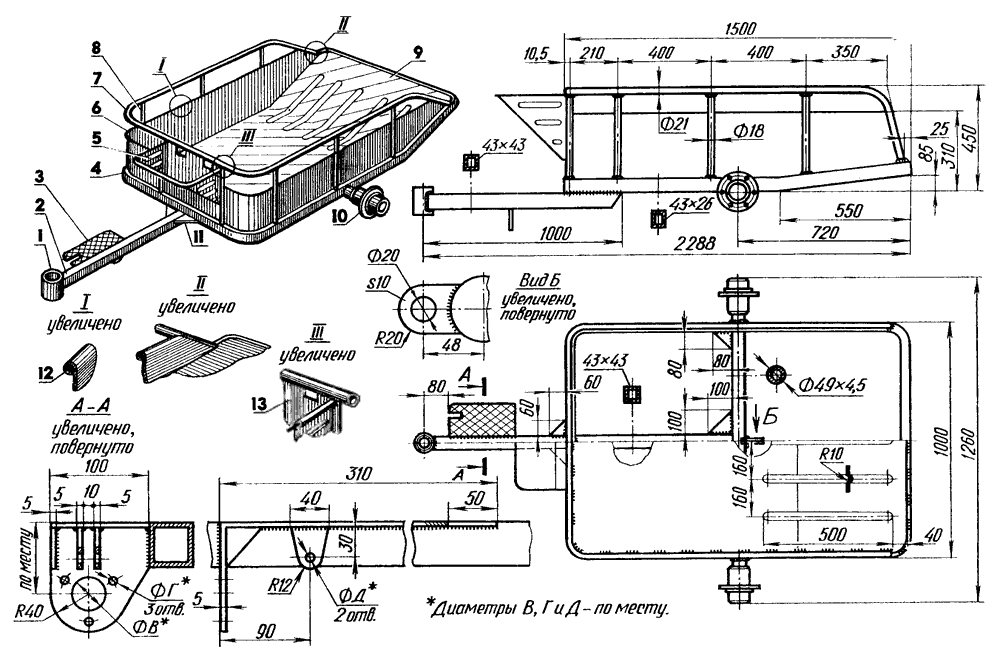

Где под цифрами понимаются:

  • 1 – кронштейны для прикрепления дополнительных устройств на агрегат;
  • 2 – место для консоли;
  • 3 – водило;
  • 4 – устройство для удобства положения ноги, выполненное из доски, шириной 20 миллиметров;
  • 5 – кресло для водителя. При производстве используется дерево той же толщины;
  • 6 – основная рама для крепления к мотоблоку;
  • 7 – сам деревянный кузов;
  • 8 – определяется наличие опорной балки;
  • 9 – колеса.

В данном видео рассмотрим мотоблок с телегой:

Необходимые материалы

Комплект материалов и оборудования, необходимых для работы, состоит из:

  • электросварочного аппарата;
  • болгарки;
  • электродрели со сверлами разных размеров;
  • десятка электродов No 4;
  • стального профиля – трубчатого квадрата с размерами 40Х40 длиной 20 м и 20Х40 длиной 15 м;
  • стальной трубы, внутренний диаметр которой соответствует внешнему размеру подшипника у ступицы;
  • листового металла 2-миллиметровой толщины площадью 2Х3 м;
  • двух ступиц в комплекте от автомобиля «Москвич» марки М2140 либо М 412;
  • двух колес от него же, в нормальном техническом состоянии;
  • двух навесов от гаражных ворот.

Основные габариты можно подобрать самостоятельно, в зависимости от видов работ, например, 150Х200 см. Высота самодельного прицепа подбирается таким образом, чтобы в рабочем состоянии он имел горизонтальное положение. Грузоподъемность прицепа для обычного мотоблока не должна превышать 500 кг. Для мощных мотоблоков с двигателем в 12 л. с. параметр грузоподъемности может быть и больше. Прицеп можно прикрепить к мотоблоку с помощью стандартной сцепки от плуга или изготовить ее самостоятельно. Водило делается из трубы круглого сечения с выносом от прицепа до отверстия крепления 1,3 м.

Схема шарнирного крепления водила и рамы мотоблока

Самодельный прицеп

Как было сказано выше, мотоблок можно переделать в транспортное средство для грузоперевозок, с двухколесной полуприцепной тележкой. Прицеп для мотоблока своими руками сделать оказалось очень просто. Ходовая часть тележки — передний мост мотоколяски СМЗ в сборе (с колесами). Основная рама — два лонжерона с двумя поперечинами из стальной трубы, в сечении которой прямоугольник 60 x 30 мм. В передней части, где сходятся лонжероны, размещается сиденье.

Дышло тележки — ступенчатое, чтобы сцепное устройство было ближе к оси колес. В итоге управление становится таким же легким, как у конструкций с шарнирно-сочлененной рамой. Подкосы из полудюймовой трубы предназначены для усиления ступеней дышла. Снизу к нему приварены подножки. Конструкция сцепного устройства относительно проста: по типу вертлюга, чтобы можно было поворачивать на неровной дороге или косогорах, относительно горизонтальной продольной оси.

В верхней части основной рамы находится рамка, окаймляющая грузовую платформу, из равнополочного 35-миллиметрового стального уголка. Для усиления конструкции созданы дополнительные связи: рама тележки соединяется с рычагами моста через стойки, усиленные подкосами (стойки из той же трубы, что и рама). Рамка-окантовка платформы выстлана шпунтованной доской толщиной 25 мм. В дальнейших авторских разработках предусмотрены съемные или откидные борта.

Электрооборудование мотоблока рассчитано на напряжение 12 В: штатные катушка зажигания, два аккумулятора 9МТ-14, стартер, генератор на 90 Вт, а также автомобильная фара.

Придумывать различные самоделки из мотоблока своими руками любят люди, чей бюджет скромен и не дает возможности приобретать фирменные навесы и приставки. В базовой комплектации эта техника имеет ограниченные возможности. Но даже самый простой агрегат представляет собой двигатель внутреннего сгорания, который можно использовать как источник энергии для множества мобильных устройств. На базе мотоблока можно собрать и стационарные установки, такие как водокачка, электрогенератор и мульчер. Подсоединив к агрегату электродвигатель, можно сделать универсальный станок для обработки древесины. Самодельная пилорама на своем дворе станет отличным подспорьем в хозяйстве.

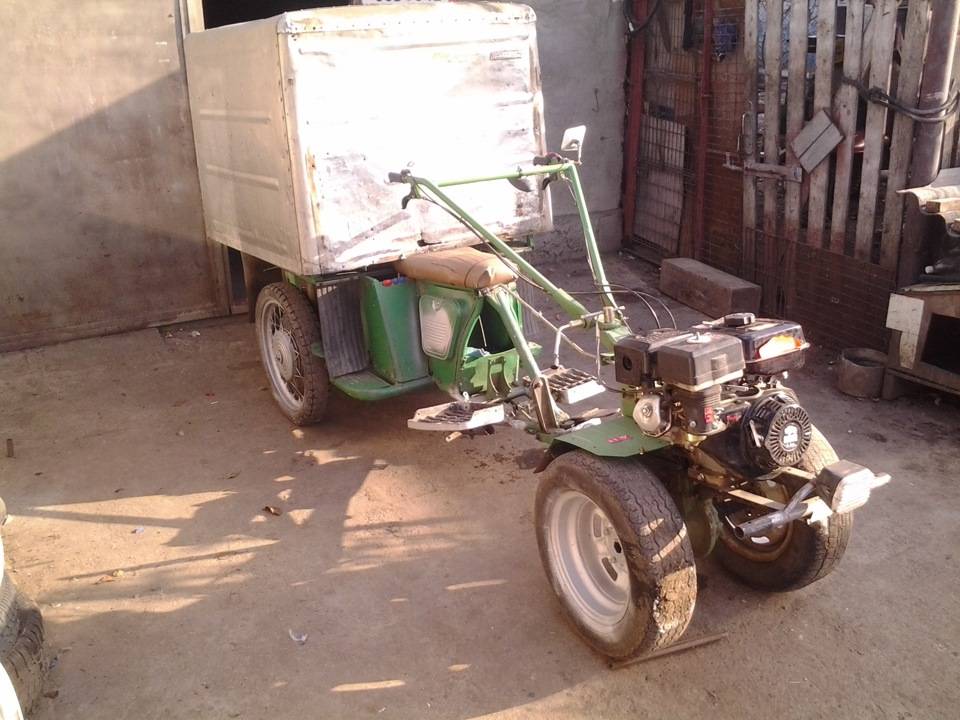

Трехколесник на базе «Муравья»

Этот легкий вездеход собирался для целей помощи для работ по участку в деревне. То есть он должен перевозить песок, дрова. землю по трассам со средними дорожными условиями. До этого проекта автор собирал тележку на мотоблоке, но она не отличается не особенными качествами проходимости, не тягой для перевозке тяжелых грузов.

Использованные агрегаты и материалы при создании этого вездехода:

1) Китайский двигатель 2) Вариатор под него 3) Рама от мотоцикла муравей 4) редуктор от мотоцикла муравей 5) ступицы от муравья 6) амортизаторы тоже от муравья 7) полуоси от оки

Рассмотрим более детально произведенные работы для создания этого вездехода.

Вот фотография тележки с мотоблоком, как видно из фотографии колеса совсем небольшие и сильно буксуют, особенно при нагрузке тележки. К тому же подобный агрегат весьма плохо поворачивает, именно поэтому автор и задумался над созданием чего-то более мощного.

Для начала автор занялся полным восстановлением ступиц и полуосей, так как они находились не в лучшем состоянии.

После того как работы над ступицами и полуосями были завершены, автор начал устанавливать их на раму от мотоцикла муравей. Было переделано шлицевое, которое шло на редуктор будущего вездехода. Так же производились работы по карданному валу, который был разрезан для заварки через втулку при помощи электро заклепок

Малый шкив, который с грузами и большой гайкой был закреплен на валу двигателя, и он является ведущим. Большой шкив с пружиной и косыми упорами является ведомым, он был установлен следующим образом: ремень тянет щеки шкива, а косынка щеки наезжает на ответную косынку. Затем сдергивается стопор, сторона косынки перекидывается и устанавливается ведомый шкив.

После установки и проверки обнаружился просчет, дело в том, что ведущий шкив рассчитан на обороты 1000-3500, а на этом вездеходе установлено сцепление с редуктором 1:2, поэтому вал крутится 500-1700 оборотов в минуту. Следовательно вариатор при подобной схеме работать не будет, таким образом автор встал перед выбором либо увеличивать вес грузиков, либо заменить двигатель.

Вариатор необходим, так как выполняет роль сцепления, для этого ремень был слегка натянут так, чтобы мотор при этом прокручивался. причем щеки ведущего диска не должны касаться ремня.

Возможно следует увеличить количество электро заклепок, чтобы валы не сорвала при сильных нагрузках, но посмотреть это можно будет только на практике.

Но испытывать вездеход автор не может, так как не работает вариатор.

Точнее он работает но не так, как должен причиной тому слишком малые обороты. Поэтому автор решил заменить двигатель на лифан мощностью в 9 л. с. Пока автор раздумывал над заменой двигателя, он приступил к работам по трансмиссии.

Были соединены валы:

Был установлен двигатель лифан и подключен промежуточный редуктор:

Так же были завершены токарные работы и автор приступил к сбору ступиц. Не смотря на то, что ось всего 12 мм, она вполне должна выдержать массу вездехода. Был установлен подшипник с внутренним диаметром 17 мм. Диск был взят от китайского скутера, а тормоза и гидравлика от мотоцикла Минск. автор решил обойтись без заднего тормоза:

После сборки и установки всех деталей автор приступил к испытаниям вездеход. машина легко тащит нагрузку до 300 килограмм по слабым но ровным грунтам. максимальная скорость вездехода получилась около 30 километров в час.

Как делать самодельную тележку – пошагово с чертежами и размерами

Как показывает чертеж телеги для мотоблока, у конструкции имеется четыре основных узла, которые соединяются вместе, с помощью сварочных швов: кузов, водило, рама и колеса. Все узлы сначала собираются отдельно, и лишь потом соединяются вместе.

Рама изделия изготавливается в первую очередь. Ее нужно выставить максимально ровно, с помощью уровня и посадить на прихватки. От нагревания металл расширяется, поэтому ее нужно будет выставлять повторно. Далее необходимо обварить все стыки каркаса с двух сторон.

Далее привариваются поперечины и лонжероны, которые образуют своеобразную сетку, на которую, в результате будет крепиться днище прицепа. Створки кузова можно сделать не раздвижными, или откидными – у обоих вариантов есть свои плюсы и минусы.

В любом случае, к бортам обоих вариантов необходимо приделать крепления для фиксации груза.

Водило, один из узлов ходовой части, можно изготовить из швеллеров, или трубы с круглым сечением. Труба должна иметь достаточно толстый слой металла, и быть прочной – дополнительно усилить ее по длине будет сложно. Оно намертво скрепляется с осью прицепа с помощью нескольких балок и угольников.

Это крепление очень важно, поскольку на нем, по сути, держится баланс всей ходовой – благодаря нему, телега едет туда, куда ее направляют. И в определенный момент оно подвергается большим нагрузкам – в моменты поворотов с полным, загруженным прицепом и во время движения по неровной дороге

Как изготовить прицеп к мотоблоку своими руками

Рассмотрим, как сделать прицеп к мотоблоку своими руками

Важно уметь читать чертежи и схемы, а также иметь навыки использования некоторых инструментов

Самодельный прицеп для мотоблока изготавливают по схемам и чертежам, которые сейчас в большом количестве можно найти на сайтах в интернете. Перед тем как приняться за работу, нужно разработать чертеж прицепа для мотоблока. Кроме этого, необходимо подготовить все мелкие детали для крепления, инструменты и сварочный аппарат.

Размеры прицепа для мотоблока должны быть четко прорисованы на схеме, каждая деталь обозначена и выделена с разных сторон.

Собирать прицеп нужно, исходя из мощности и габаритов мотоблока. Техника с недостаточной силой тяги не потащит тяжелый полуприцеп.

Разобравшись со схемой, необходимо определиться с ведущими частями прицепа. Основой служит каркас и сцепка для прицепа мотоблока. За ними следуют рама, сиденье для водителя и колеса (2 или 4 шт.).

Начинают обычно с главной составляющей телеги — рамы, так как именно на нее ложится вся нагрузка во время транспортировки грузов, поэтому она должна быть предельно прочной. Идеальным вариантом будет готовая ось с колесами, в таком случае вам не придется тратить силы и время на дополнительные настройки

Важно, чтобы материалы были твердыми и не поддавались деформации. Можно использовать трубы или толстый швеллер

Самый простой способ — это вариант прицепа, собранного из труб 60х30 мм, приваренных между собой в виде рамы. К ним крепится траверса (стальная перекладина). С разных сторон прикрепляются поперечные трубы, в будущем выполняющие роль стоек. Для обвязок к стойкам привариваются трубы с сечением 25 мм, а в конце — угловые опоры.

Детали тележки предпочтительнее сваривать между собой, крепление на болтах считается не очень надежным и недолговечным. Для усиления тележки снизу прибавляют раскосы и приваривают усилитель.

После завершения опоры переходят к сборке кузова. Для этого подойдут любые материалы: деревянные и металлические, а возможен и комбинированный вариант. Желательно, конечно, основу сделать металлической. Дно для прочности предочтительнее сделать двойным. Чтобы борта крепились лучше, по краям привариваются уголки. Для легкой погрузки и разгрузки борта можно сделать откидными, посадив их на подвижное крепление.

Не нужно выбирать очень тяжелые материалы, так как вес собираемого прицепа будет перегружать двигатель мотоблока. Самый простой кузов способен выдержать вес до 500 кг, а этого достаточно для небольшого хозяйства.

Колеса лучше брать с использованной техники, на них уже есть ступицы. Подготавливаются стержни, на которых будут держаться колеса. Желательно, чтобы колеса располагались непосредственно под бортами. Для крепления колес стержень заранее затачивается под величину подшипника ступицы. Вместо стержня можно использовать устройства из балки ВАЗ.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
