Приспособление для заточки ножей своими руками: виды и чертежи, инструкция

Как правильно точить нож?

Для качественного обслуживания ножей еще недостаточно соорудить одно из вышепредложенных приспособлений – нужно еще и освоить правила ручной заточки, и разобраться в порядке работ.

При заточке ножа выдерживайте один угол

Сперва вычисляется необходимый угол заточки инструмента – его нужно выдерживать на протяжении всего процесса заточки. Далее плавными движениями поочередно «от себя» и «на себя» начинайте водить лезвие по точильному элементу – абразиву или стержню. За одно движение нож должен пройти по точилке от края до края. При этом движения выполняются перпендикулярно кромке лезвия.

Важно! По завершению каждого прохода лезвие должно оставаться на точилке, а не срываться с него, иначе можно не только еще больше затупить нож, но и деформировать его боковую поверхность.

Водите лезвие по точилке одним боком до тех пор, пока с его обратной стороны не появится заусеница – затем переверните нож и начинайте аналогичным образом точить второй бок лезвия. Продолжайте заточку с попеременной сменой сторон, пока заусеницы полностью не исчезнут. Постепенно уменьшайте силу нажима ножа.

Основные виды самодельных приспособлений

Главное условие для самодельных ножеточек – не исказить заданный на производстве угол между гранями лезвий. Выдержать его вручную, не имея набитой руки и навыка, нелегко.

Приспособление же фиксирует угол заточки, поэтому точить нож специальным инструментом намного легче, чем бруском.

Ниже перечислены самые простые и популярные точилки, каждую из которых по силам изготовить самостоятельно:

1. Выбор качественного камня. Если в хозяйстве найдется точильный камень в форме крыши с двумя скатами, им легко можно вернуть остроту затупившемуся прибору. С этим “домиком” просто работать: лезвие крепится к одному скату крыши, а его другую сторону затачивают абразивным камнем, совершая горизонтальные движения. Потом нож переворачивают и обрабатывают вторую поверхность клинка. Удобство и эффективность способа в том, что не нужно выдерживать руками угол между лезвиями, он фиксируется формой и углом бруска.
2. Простое устройство для домашнего затачивания можно сделать из двух треугольников из дерева. Их ставят параллельно друг другу и соединяют винтами-барашками. Точильный брусок фиксируется между деревянными опорами под углом, который при желании можно поменять. Требуемый наклон абразива легко выставить с помощью транспортира или программы на планшете.

   При обработке лезвия на треугольниках нож надо держать 100% вертикально. Если такую конструкцию долго использовать, стяжки могут ослабеть и выставленный градус бруса изменится, а вместе с ним и угол затачивания.

3. Вместо вертикальных треугольников можно сделать надежное горизонтальное основание из дерева, пластика или металла. В нем нужно предусмотреть подвижные механизмы для фиксации точильных камней. Идея в том, что должна была возможность задать разный угол наклона брусков.Абразивные камни вставляются в отверстия в основании и крепятся. Нож “ходит” вертикально. Такое устройство нужно держать рукой, чтобы оно не двигалось по столу или зафиксировать струбцинами.
4. Можно сделать точилку из стабильного бруска, который крепится к катающейся тележке с колесами. Нож затачивается движением руки вперед-назад. Угол затачивания определяется высотой бруска по отношению к рабочей поверхности.Это приспособление используют для работы с кухонными ножами и только на ровной плоскости. Бывает, что угол затачивания при движении незначительно отклоняется от заданного. Для большей точности конструкция должна стоять на месте неподвижно.
5. Более сложное приспособление, на изготовление которого придется потратить время и силы, предполагает не только фиксацию бруса, но и возможность регулировать его положение. Особенность системы состоит в следующем: лезвие ножа надежно фиксируется на горизонтальной опоре, точильный брусок крепится к направляющей, а на вертикальной стойке делают прорезную планку.Благодаря отверстию в вертикальной опоре направляющую с закрепленной абразивной поверхностью можно перемещать и корректировать угол лезвия. При таком способе добиваются максимальной точности.

Точильный (абразивный) брус или камень – необходимый элемент любого фабричного или самодельного устройства для затачивания ножа. Удобно, когда он имеет форму прямоугольника (должен быть длиннее лезвия), так проще точить инструмент.

Камни бывают разной степени зернистости: крупной, средней и мелкой.

Она определяется количеством зерен на единицу площади и выражается числом, чем оно меньше, тем грубее камень.

Для заточки ножей потребуются бруски со средним и мелким зерном.

Для затачивания ножей абразивы с зернистостью 200-350 не используют. Такими зернами можно деформировать лезвие. Ножи точат на брусках со средним зерном – от 600. После основной обработки лезвие шлифуют и доводят до блеска наждачной бумагой на 1000-1200 зерен.

Двусторонний брусок, когда с одной стороны грубая абразивная поверхность, а с другой – более изящная, удобен вдвойне, поскольку им можно сделать основную заточку ножа и финишную доработку.

Камни отличаются еще и по материалу, из которого они сделаны. Натуральные – из сланцевых и корундовых пород. Эти камни с крупным зерном, они быстро стачиваются, поскольку их во время работы смачивают водой или маслом.

Есть алмазные и керамические бруски, более износостойкие, прослужат дольше натуральных.

Изготовление самодельного станка

Самостоятельно сделать станок для заточки ножей вполне можно в домашних условиях. Основным требованием, при создании самодельного станка для заточки, является жесткое закрепление затачиваемого лезвия и абразивного элемента. Благодаря этому достигается главное требование ко всей процедуре: создание и сохранение угла заточки.

Элементарное вертикальное устройство

Устройство предназначено для быстрой ручной заточки ножей своими руками и представляет собой деревянную конструкцию, собранную в виде уголка. Точный сборочный чертеж здесь приводиться не будет, так как размеры зависят от размера применяемого точильного камня. Нужно подготовить:

• 4 бруска или дощечки шириной 5-7 см и толщиной 2-3 см. Длина дощечки определяется длиной камня;
• 4 болта М4-М6 с гайкой-«барашком». Длина болтов определяется по формуле: (толщина дощечки) х 2 + толщина точильного оселка + 1 см;
• 4 самореза «по дереву». Длина подбирается из расчета: толщина дощечки минус 0,2 см;
• Транспортир или другой углоизмерительный инструмент;
• Дрель со сверлом, размер которого равен размеру болта, или больше его на одну единицу размерного ряда;
• Ножовка по дереву;
• Стамеска или долото (можно мощный нож);
• Карандаш или маркер.

Изготовление приспособления заключается в сборке двух уголков из имеющихся дощечек. На одной из них, на расстоянии, равном ее ширине делается пропил ножовкой до середины. Затем, с торца доски, отпиленная часть скалывается прочным ножом или стамеской. Аналогичный скол делается на второй дощечке. Это делается для того, чтобы при соединении дощечек в уголок, у обеих сторон была общая плоскость. Затем дощечки, сколотыми частями соединяются в уголок. Так же собирается вторая половина устройства. Далее, в верхней и нижней частях приспособления просверливаются отверстия под соединительные болты. Отверстия размечаются с противоположных от места соединения торцов по 3-4 шт. на каждой дощечке. Отверстия размечаются так, чтобы от края доски до наружного болта было не менее 3 см, а расстояние между ним и другими отверстиями позволяло надежно зажать край точильного камня.

На внутренней или внешней стороне одной из дощечек наносится метка, соответствующая каждому из будущих углов заточки.

Преимуществом такого устройства является его простота, легкость сборки и дешевизна. Недостаток заключается в отсутствии жесткого закрепления затачиваемого лезвия.

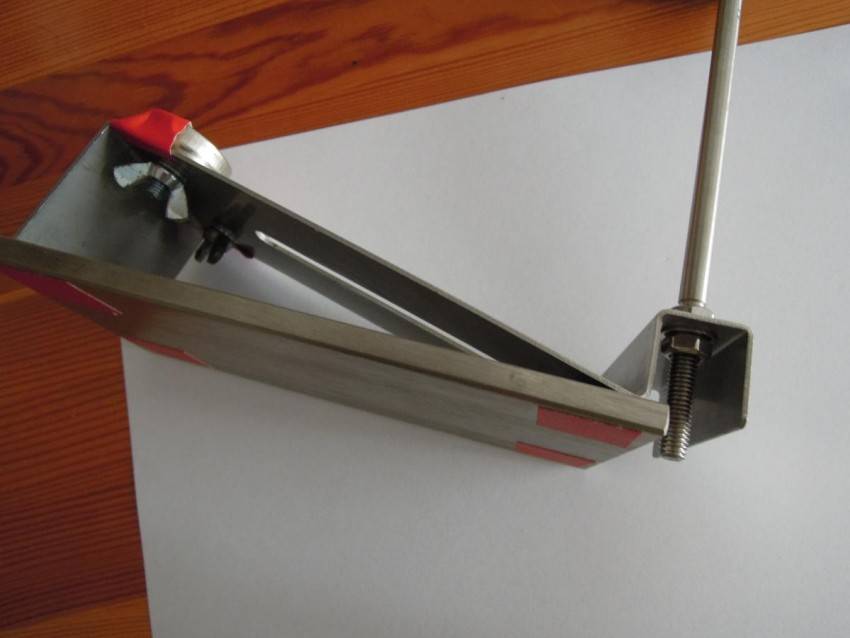

Точилка из монтажных уголков

Предлагаемое устройство является более развитым по сравнению с предыдущим. В нем жестко закрепляется затачиваемое лезвие и фиксируется угол наклона наждака по отношению к лезвию. Еще одно отличие состоит в том, что в этом устройстве подвижной частью является камень, а не лезвие.

Устройство закрепляется непосредственно на лезвии ножа, в его верхней части. Приспособление состоит из двух, соединенных между собой, металлических уголков и подвижной части, опирающейся на одну из полок.

На представленной рисунке схематично обозначены:

1. Основа конструкции – 2 уголка.
2. Подвижный пруток или спица с нарезанной резьбой.
3. Зажимные гайки с шайбами для закрепления наждака на прутке.
4. Рукоятка.
5. Отверстия для регулировки угла заточки и опирания подвижной части.
6. Набор регулировочных шайб.
7. Стяжные болты с гайками.
8. Стачиваемый край верхнего уголка.
9. Затачиваемое лезвие или нож.
10. Точильный камень (брусок).

Изготовление устройства начинается с подбора уголков основы. В вертикальной полке верхнего уголка просверливаются 3-4 отверстия размером, большим, чем размер прутка на 3 ступени. Например, для прутка диаметром 6 мм, необходимы отверстия на 9 мм. Наружный край верхней плоскости верхнего уголка стачивается «до низа» на расстоянии 10-12 см от торца, чтобы за него не задевал наждак при заточке. В горизонтальных полках обоих уголках соосно просверливают два отверстия под стяжные болты. Эти отверстия сверлят по принципу: первое – в месте окончания стачиваемой части верхнего уголка, второе – в 10-12 см от первого. Толщина набора регулировочных шайб должна быть равна толщине обрабатываемого лезвия. Диаметр зажимных шайб, расположенных на подвижном прутке должен быть равен толщине точильного бруска, умноженной на 2. В качестве рукоятки можно использовать отрезок ПВХ-трубки подходящего диаметра или намотать несколько слоев изоленты. Чтобы подвижная часть не соскакивала с лезвия, пруток, с наружной стороны верхней полки, необходимо согнуть в виде буквы «Г», либо закрепить законтренной гайкой при наличии резьбы.

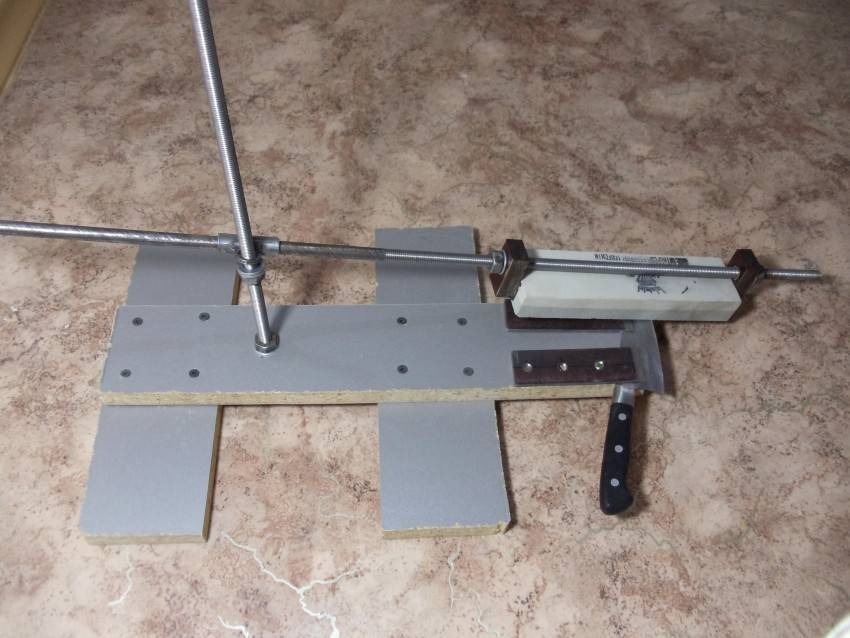

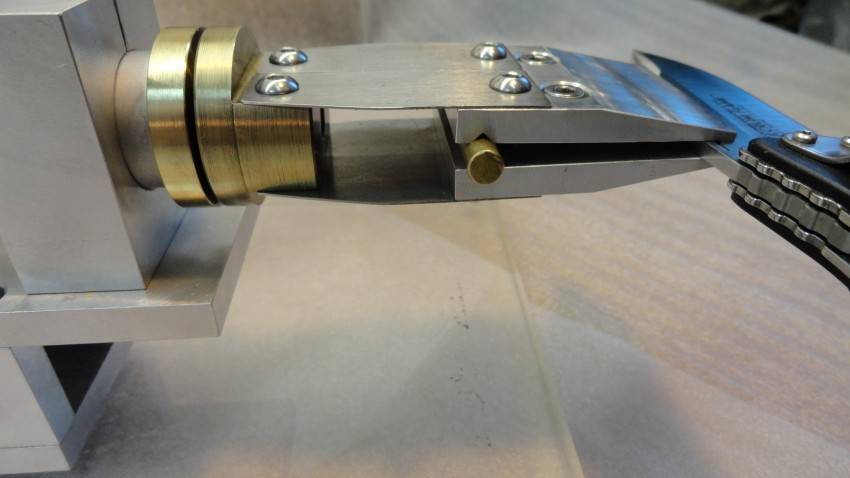

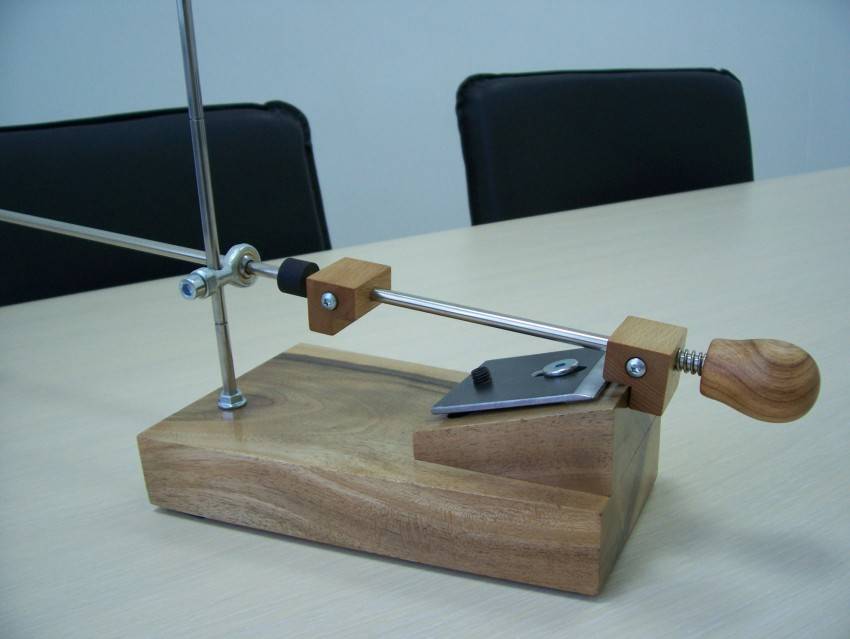

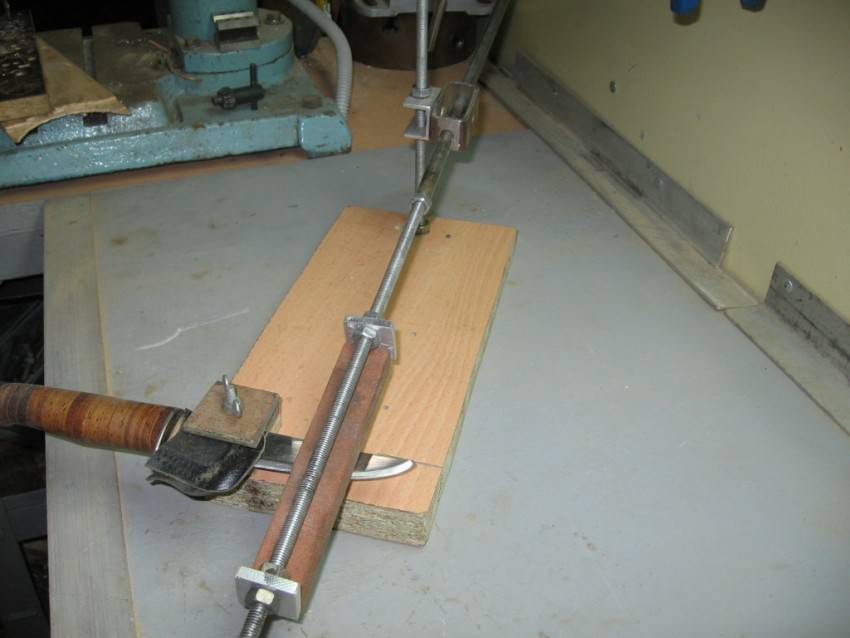

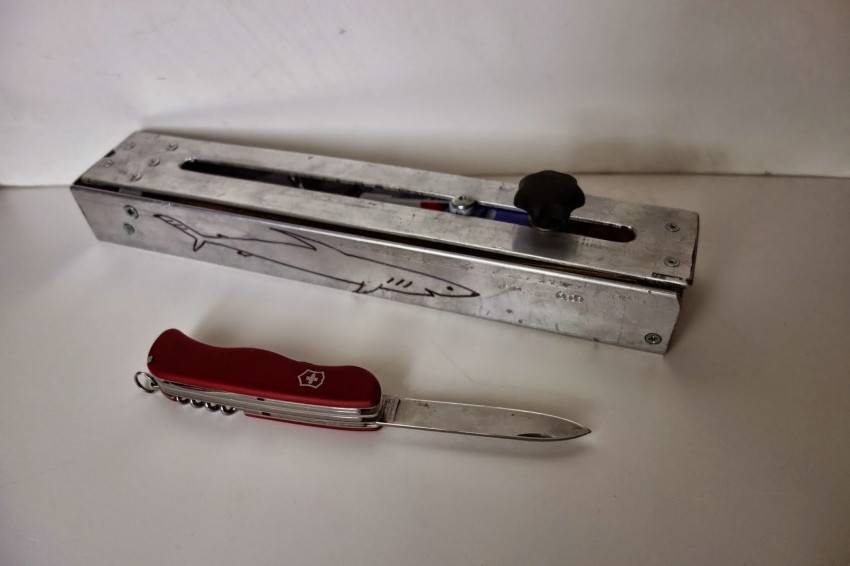

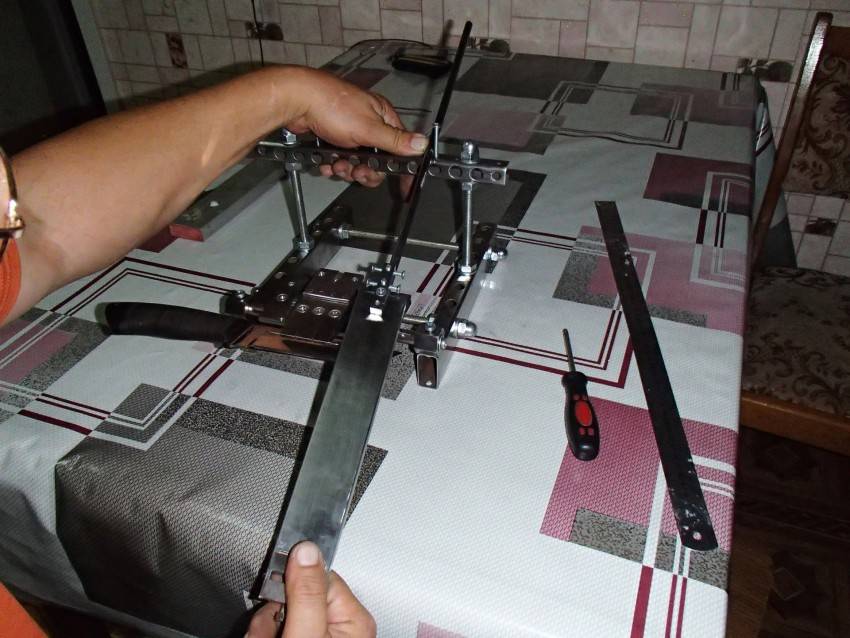

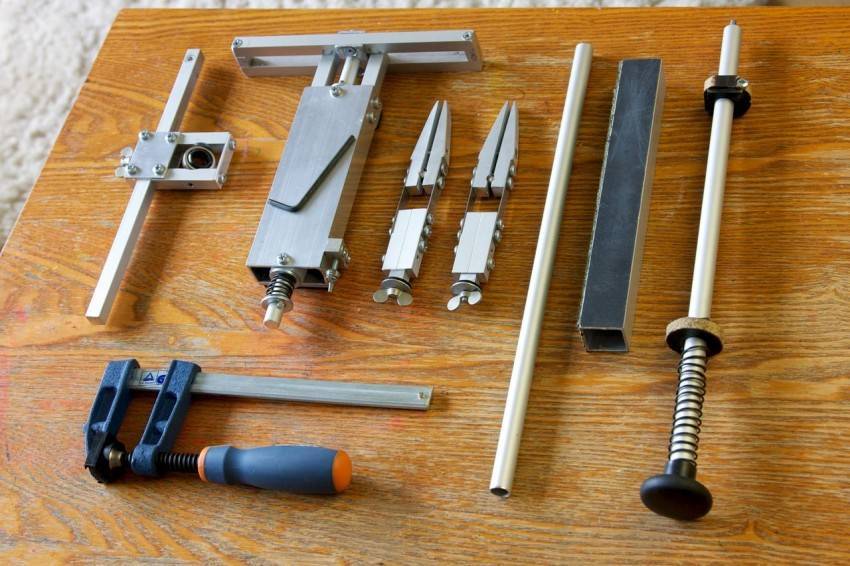

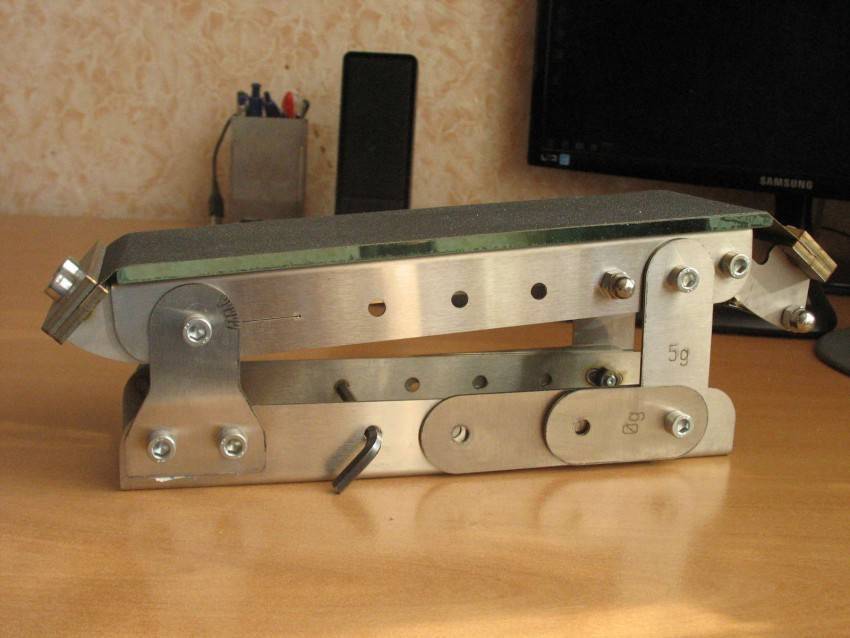

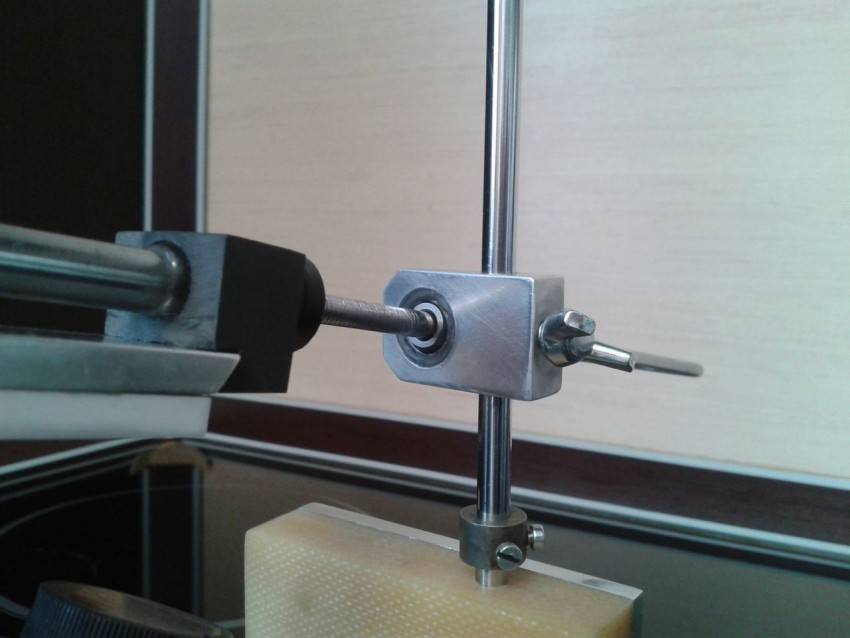

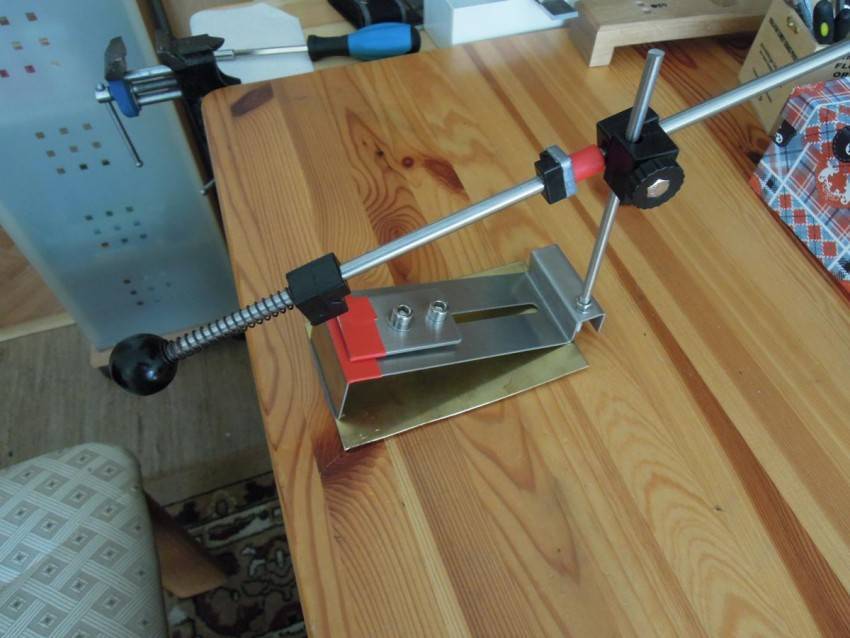

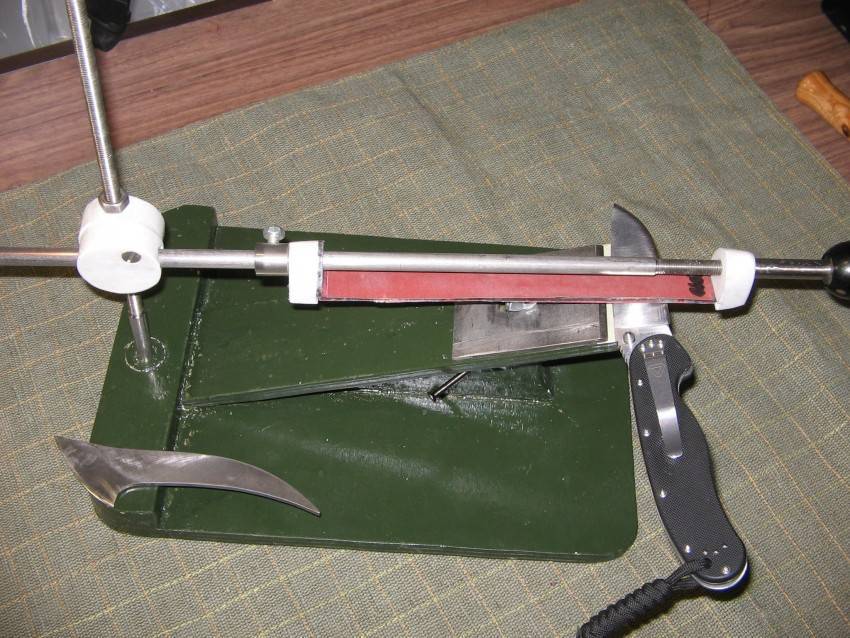

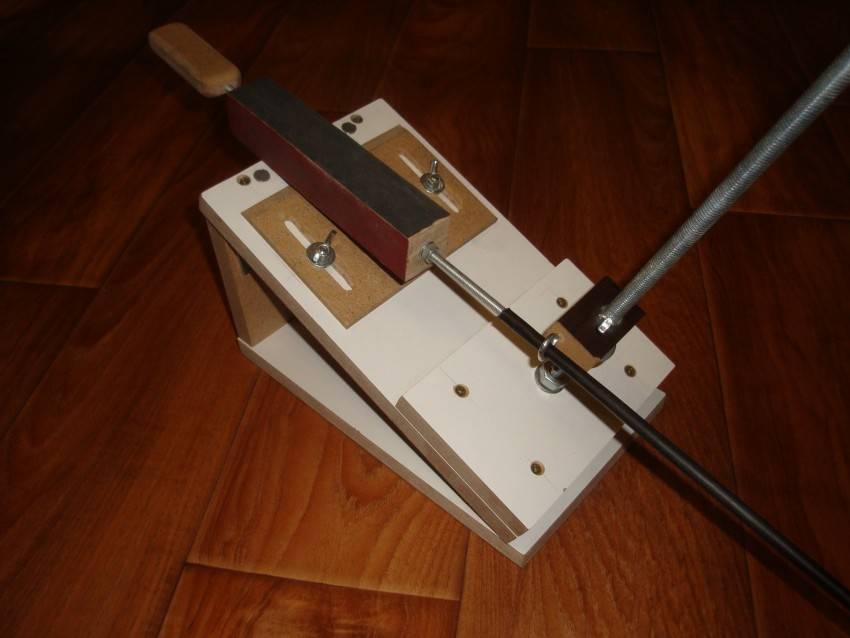

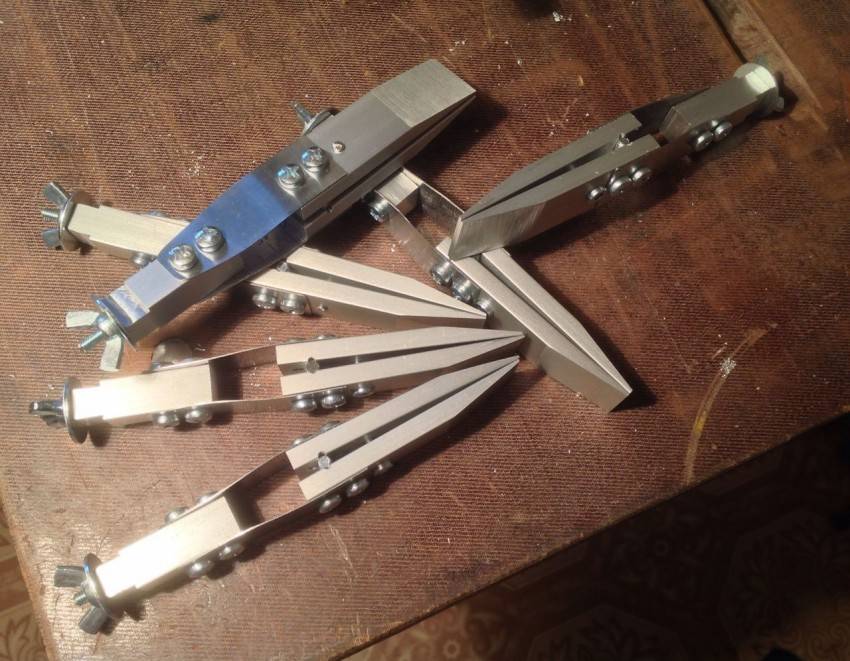

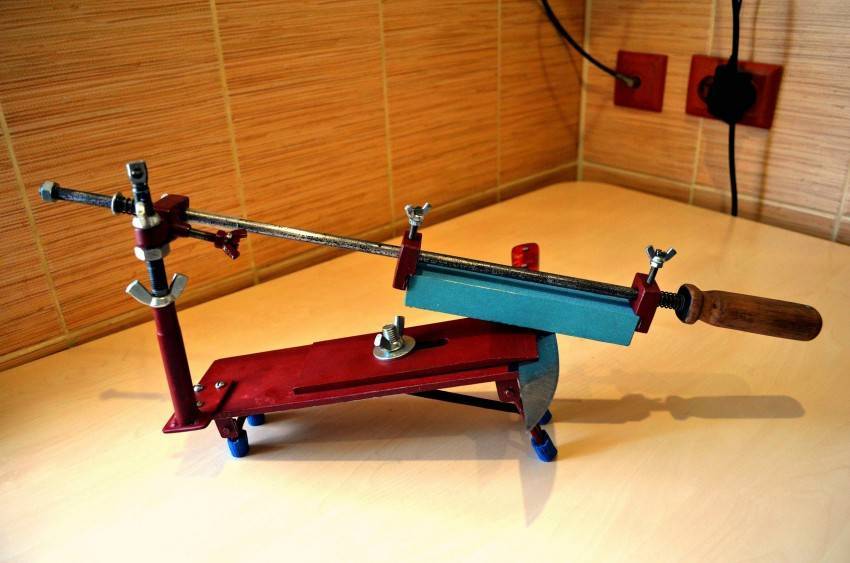

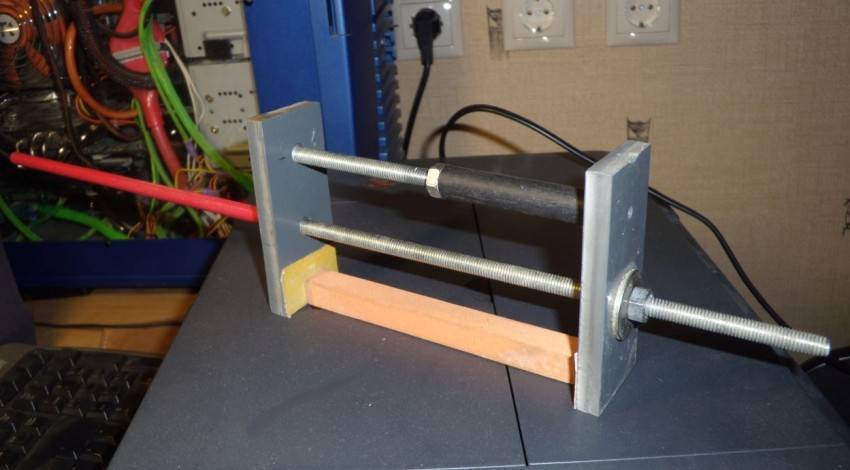

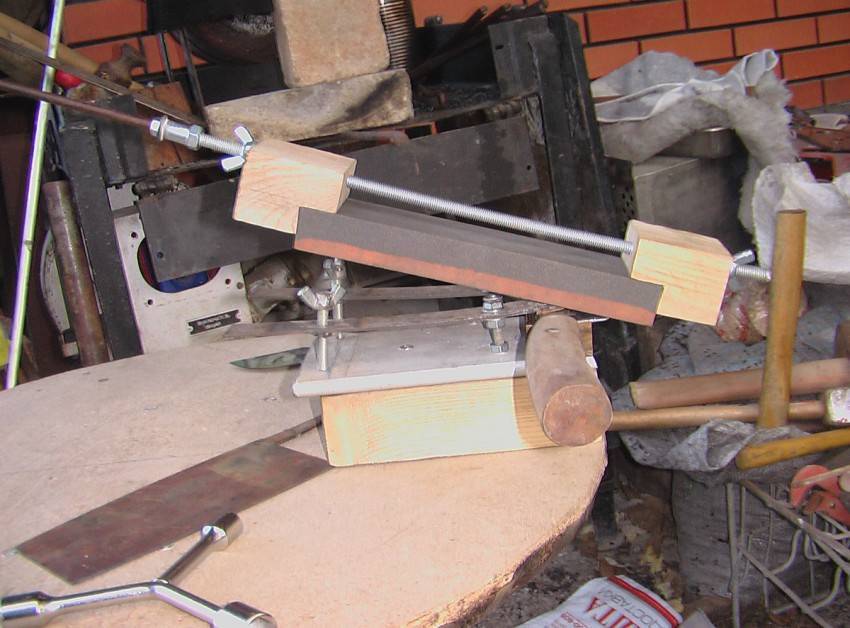

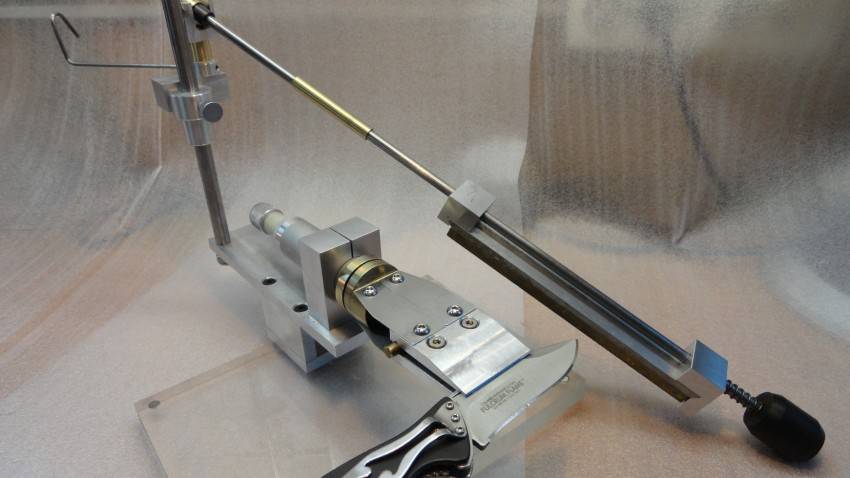

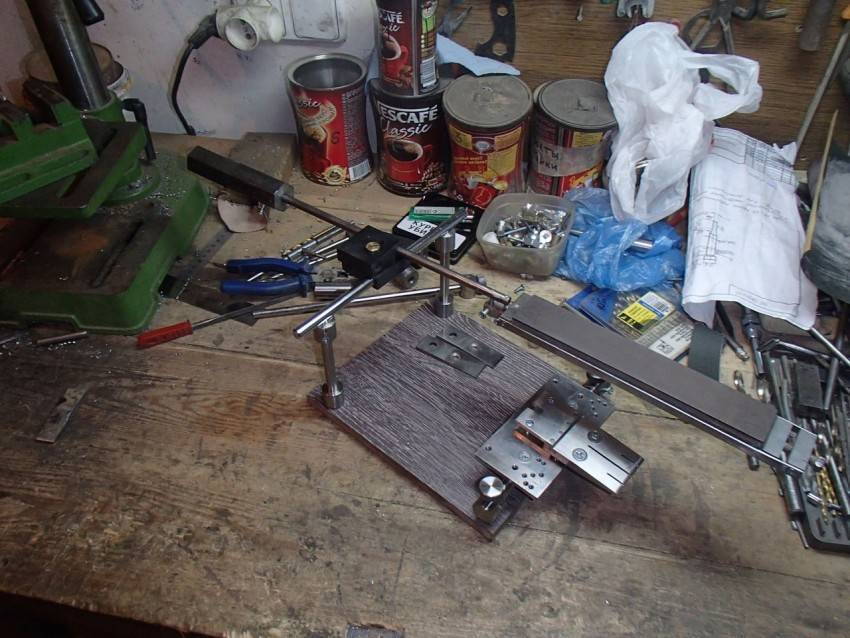

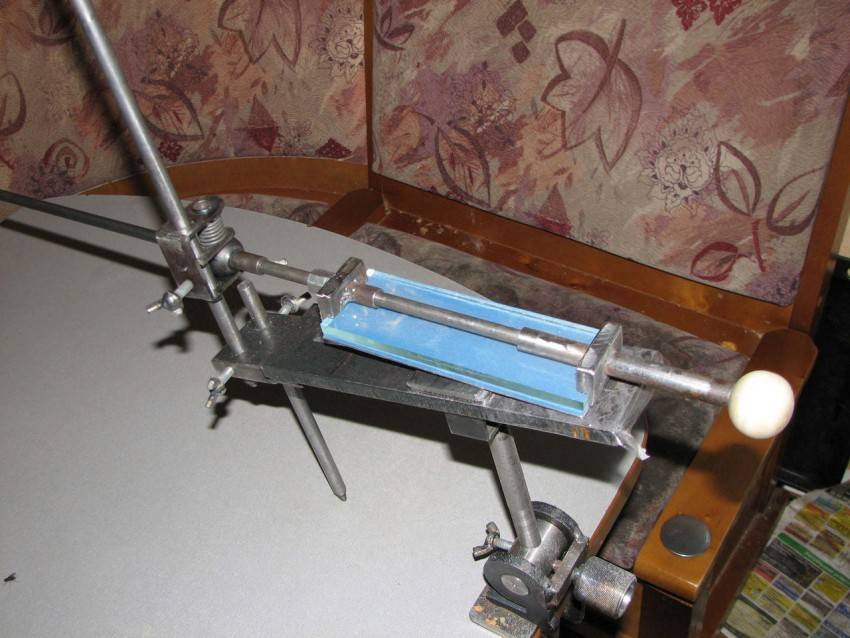

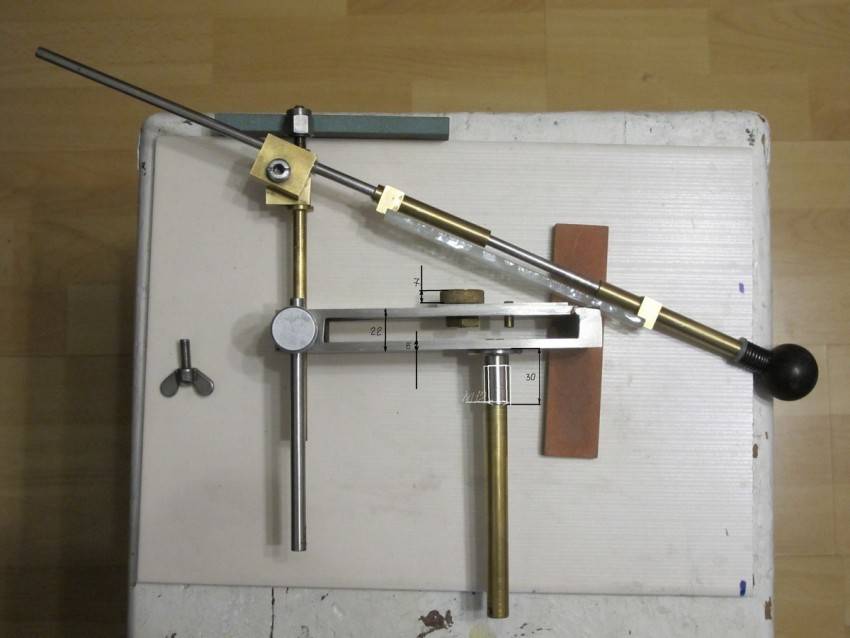

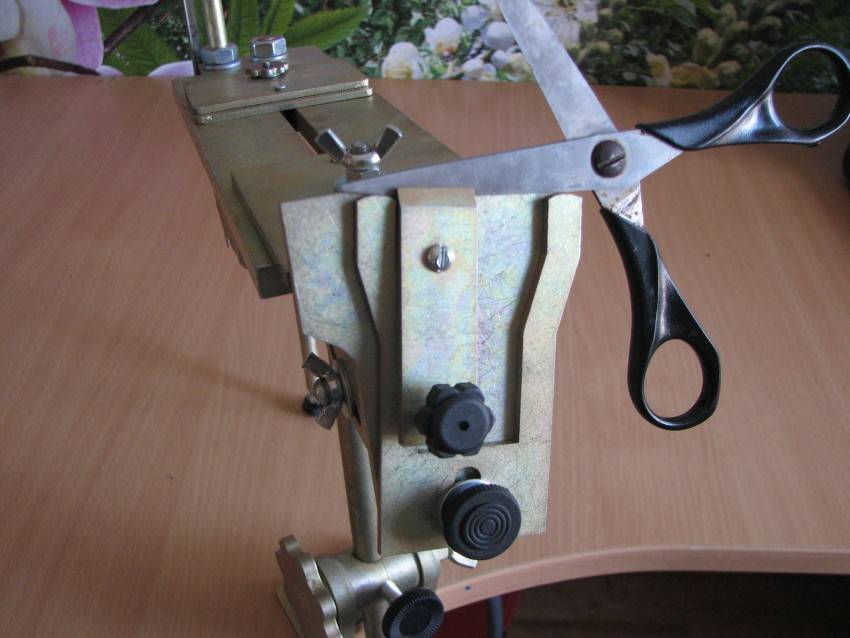

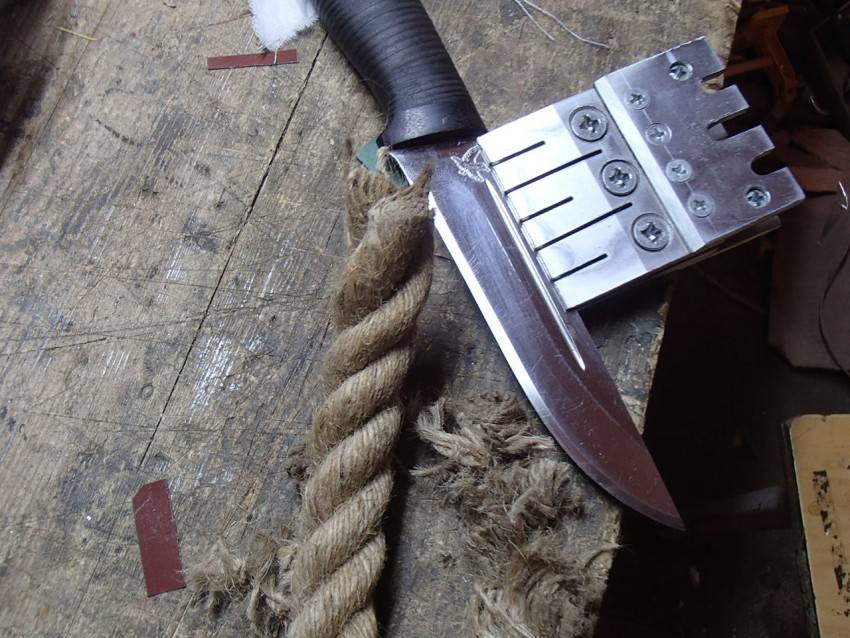

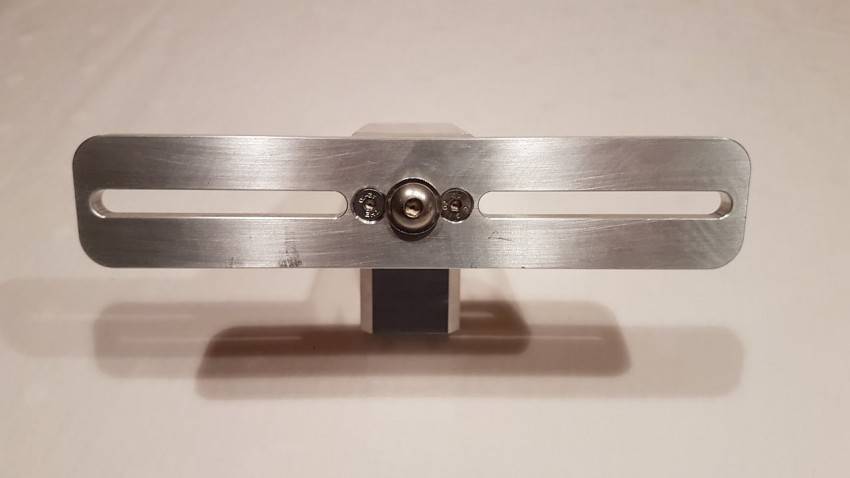

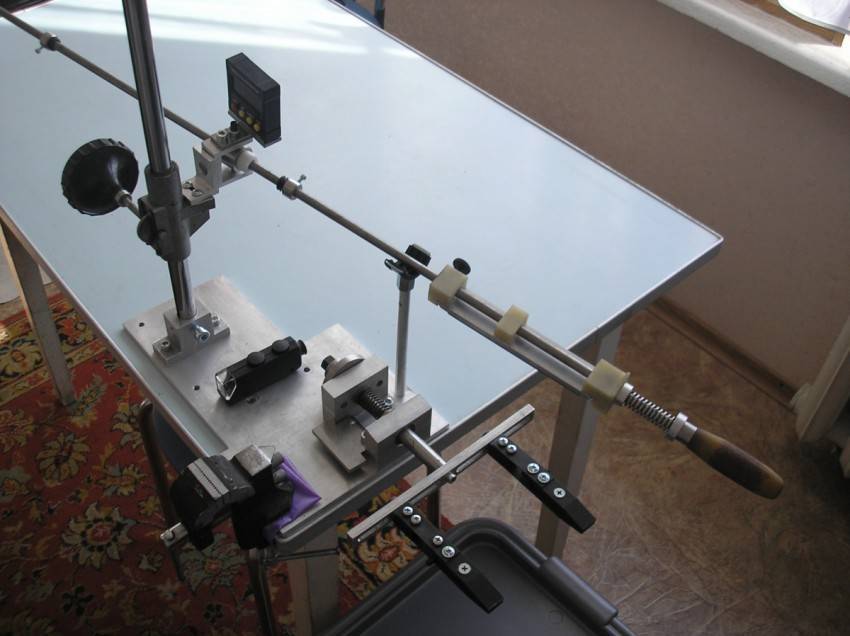

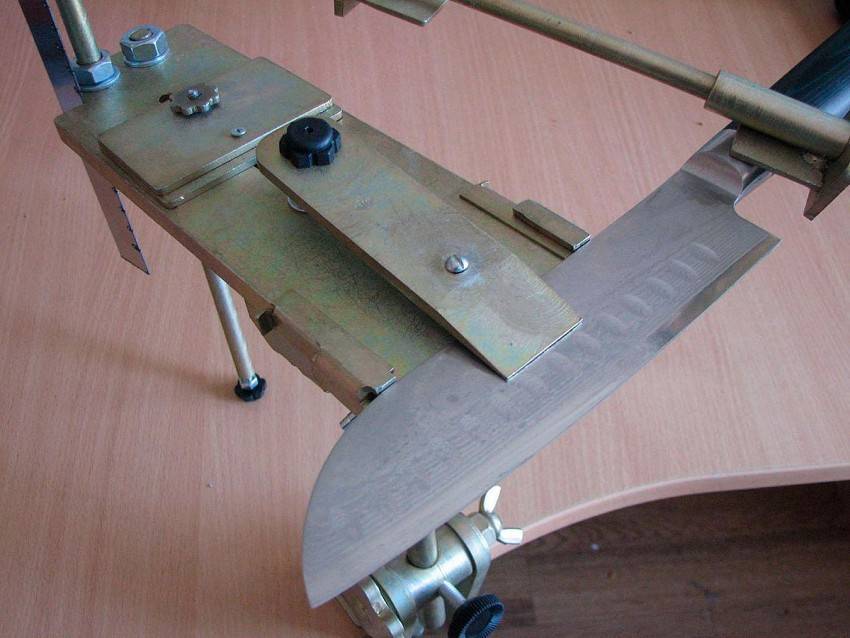

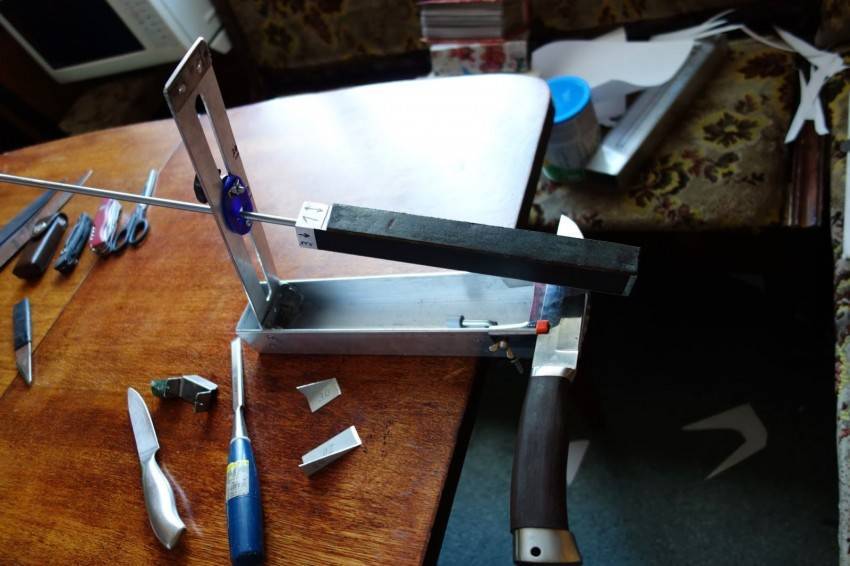

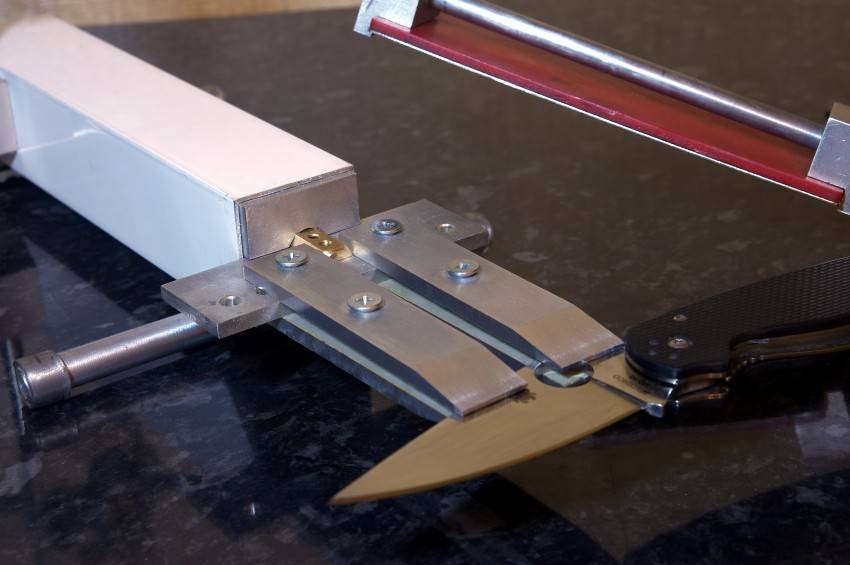

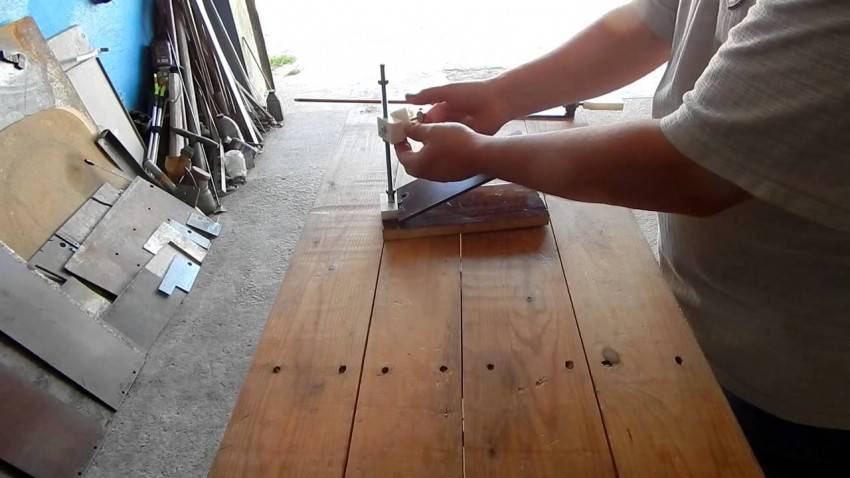

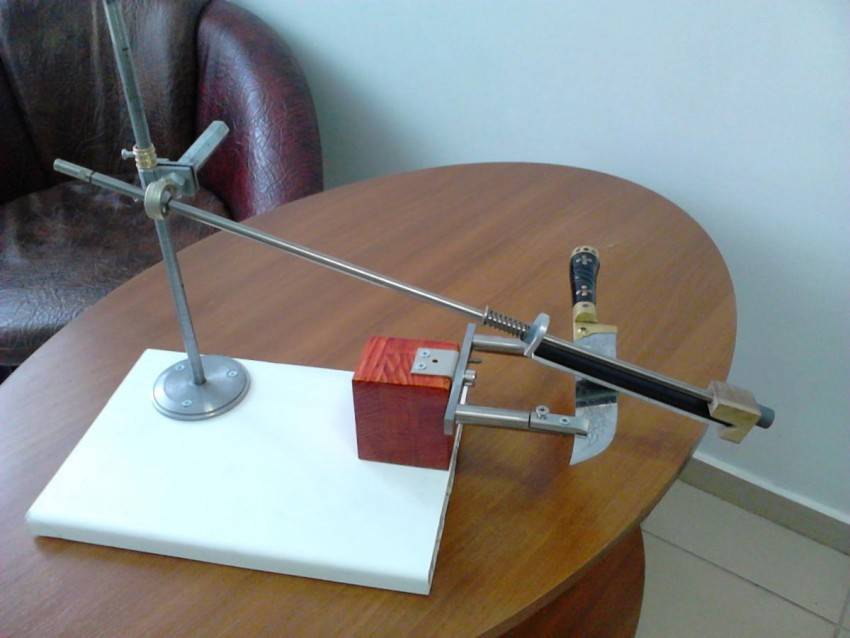

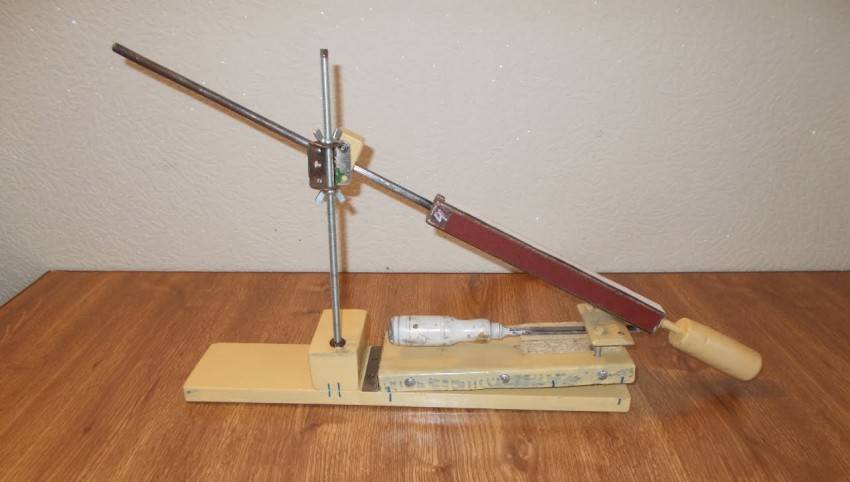

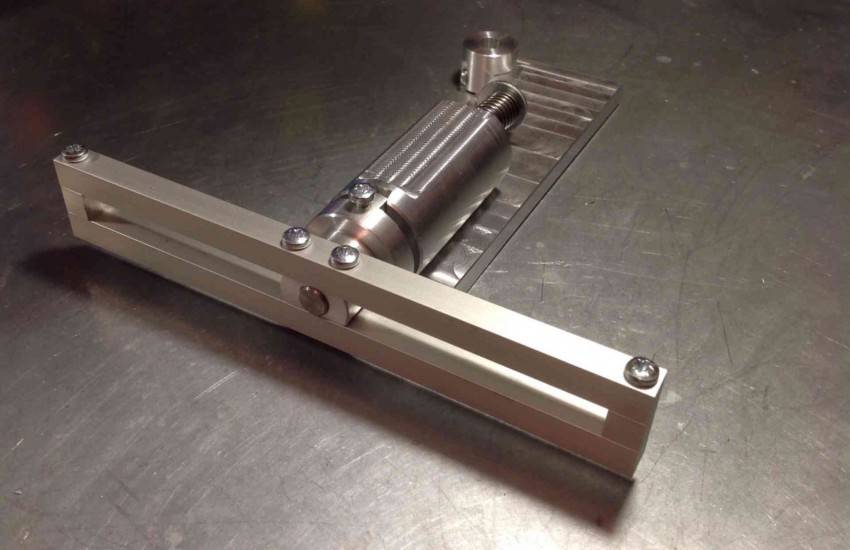

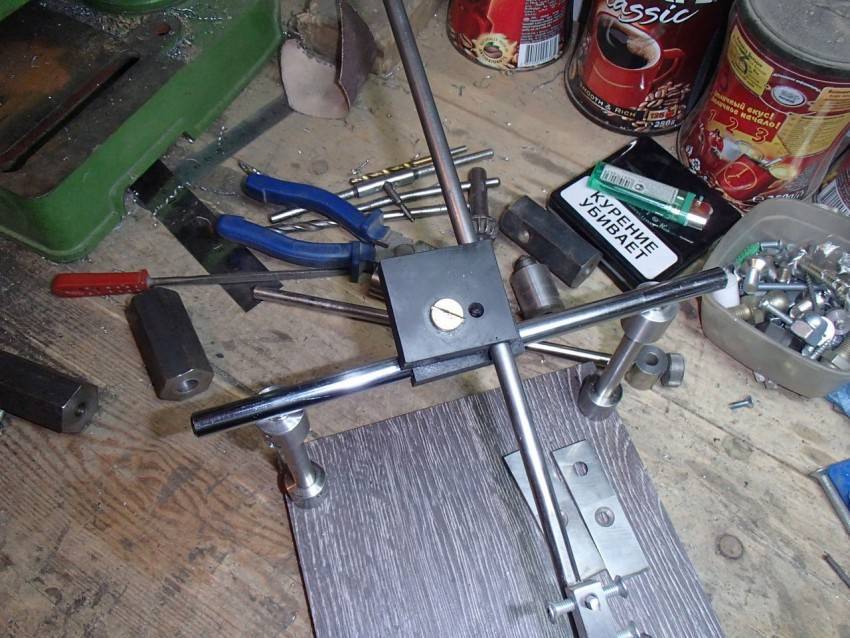

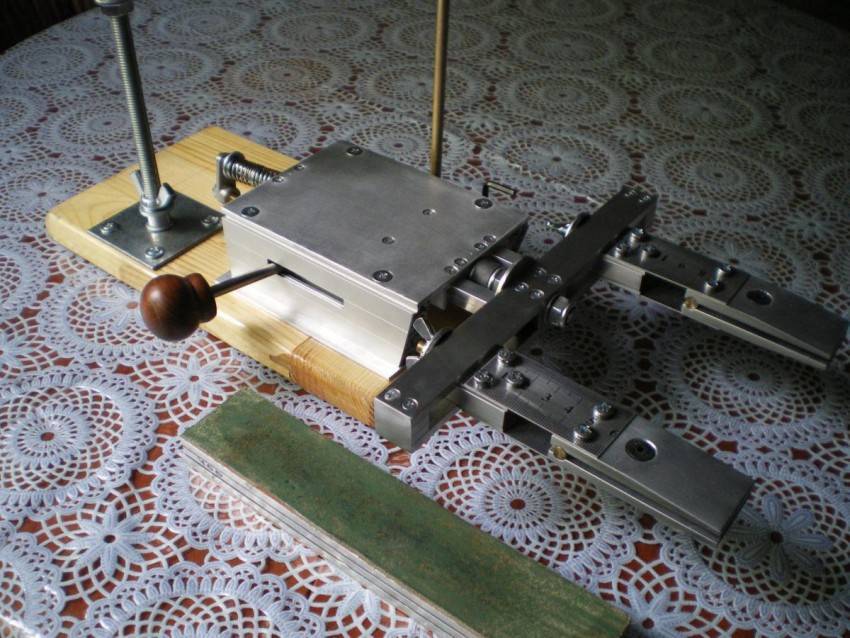

Фото точилок для ножей своими руками

Также рекомендуем просмотреть:

• Полировка фар своими руками
• Строительные леса своими руками
• Антенный усилитель
• Восстановление аккумулятора
• Мини паяльник
• Как сделать электрогитару
• Оплетка на руль
• Фонарик своими руками
• Как заточить нож для мясорубки
• Электрогенератор своими руками
• Солнечная батарея своими руками
• Течет смеситель
• Как выкрутить сломанный болт
• Зарядное устройство своими руками
• Схема металлоискателя
• Станок для сверления
• Нарезка пластиковых бутылок
• Аквариум в стене
• Врезка в трубу
• Стеллаж в гараж своими руками
• Симисторный регулятор мощности
• Фильтр низких частот
• Вечный фонарик
• Нож из напильника
• Усилитель звука своими руками
• Трос в оплетке
• Пескоструйный аппарат своими руками
• Генератор дыма
• Ветрогенератор своими руками
• Акустический выключатель
• Воскотопка своими руками
• Туристический топор
• Стельки с подогревом
• Паяльная паста
• Полка для инструмента
• Пресс из домкрата
• Золото из радиодеталей
• Штанга своими руками
• Как установить розетку
• Ночник своими руками
• Аудио передатчик
• Датчик влажности почвы
• Счетчик Гейгера
• Древесный уголь
• Wi-Fi антенна
• Электровелосипед своими руками
• Ремонт смесителя
• Индукционное отопление
• Стол из эпоксидной смолы
• Трещина на лобовом стекле
• Эпоксидная смола
• Как поменять кран под давлением
• Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях 😉

Чем же может быть вызвано такое значительное различие?

Дело в том, что угол заточки зависит от того, какие материалы предполагается резать лезвием. Чем меньше угол, тем мягче должны быть материалы и наоборот.

Дело в том, что лезвие с малым углом заточки не только будет легче резать, но и легче затупится. Именно поэтому нет и не может быть единого универсального угла заточки.

Прочитав эту статью, вы не только узнаете как правильно заточить нож, чтобы он смог долго прослужить вам до очередной заточки, но и ответите себе на вопрос о том, как такую заточку облегчить.

Для облегчения правильной заточки ножей придумана масса различного инструмента от самых простых приспособлений до совсем экзотических, при беглом взгляде на которые не только непонятно как ими работать, но и трудно разобраться, что же это такое вообще.

Приспособление для заточки ножей своими руками — пошаговая инструкция с фото примерами

Использование на кухне острых ножей значительно облегчает приготовление пищи, ускоряет сам процесс, освобождая время для проведения досуга или просто для отдыха. Ведь нужно приложить немало усилий что бы тупым ножом разделать мясо, нарезать хлеб или овощи.

Современная промышленность реагируя на спрос потребителя и отвечая на вопрос : как заточить нож, разработала и внедрила в производство всевозможные приспособления для заточки ножей, способных удовлетворить самого требовательного покупателя.

У каждой хозяйки на кухне имеется несколько ножей, предназначенных для нарезки мяса, дробления костей или других твердых продуктов. Каждый нож требует определенного угла заточки. Заточить ножи можно с использованием различных приспособлений, что значительно ускоряет процесс заточки, но ухудшает качество и сделать это вручную.

Потребуются специальные навыки и сноровка, что бы заточить нож вручную до качественной остроты. Для начала нужно правильно выбрать точильный камень: понадобится несколько брусков с разной зернистостью, мелкозернистый используется для завершения шлифовки. Поверхность камня должна быть абсолютно плоской, без сколов, длина не меньше длинны лезвия ножа.

В быту, чаще всего используется классическое приспособление — оселок. Удерживая нож под небольшим углом и совершая круговые движения добиваются неплохого качества заточки

Есть важное условие — перед выполнением работы нужно обязательно намочить оселок

Несколько приемов заточки ножей

• Клиновидная — применяется для ножей, используемых как рычаг, довольно-таки высокопрочная и острая заточка;
• клинок с выпуклым или прямым спуском считается более прочной и предназначается для рубки;
• клиновидная заточка одной стороны в виде стамески — довольно редкая форма, выполняется специализированными фирмами производящими ножи. Данная форма заточки популярна в Японии, особенностью является то, что такая форма для левши и правши требует разного угла заточки;
• клинок с изогнутым спуском идеально подходит для резки.

Не составит особого труда сделать приспособление для заточки ножей своими руками.

Существует множество самодельных приспособлений, среди которых нужно отдать предпочтение тому, что больше всего удовлетворит требования определенного потребителя. Сделать приспособления для заточки ножей качественным и незаменимым помощником на кухне может практически каждый хозяин.

Для это потребуется надежный и устойчивый упор для крепления и подвижной брусок. Самое простое приспособление имеет форму домика, использовать его в быту сможет даже ребенок. Самодельные приспособления предназначены для точного удержания угла наклона к лезвию, добиваясь таким образом высокого качества работы.

Самое простое устройство для заточки ножей, по сути, является приспособлением состоящим из двух перпендикулярно соединенных брусков, скрепленных между собой шпильками, между которыми под нужным углом устойчиво крепится точильный камень.

Разновидностью самодельного приспособления есть конструкция с движимой, регулируемой площадкой и устойчиво крепящимся в ней ножом. Такая конструкция для крепления требует идеально ровной поверхности.

Для такого приспособления подойдет мраморная столешница, можно, так же, на обычный стол положить стекло. Чертеж приспособления для заточки ножей несложно подготовить даже человеку без опыта, для это достаточно школьных знаний и на основании чертежа приступить к созданию требуемой конструкции.

Для того что бы ножи как можно дольше оставались острыми следует придерживаться определенных правил использования и ухода:

• Ни в коем случае нельзя перегревать нож во время заточки, для охлаждения ножа в процессе работы можно использовать для охлаждения воду;
• что бы не подвергать нож коррозии после заточки его нужно насухо нельзя хранить ножи вместе с другими столовыми принадлежностями, лучше всего использовать отдельную коробку или специальные держатели;
• следить за состоянием рукоятки ножа, она должна надежно удерживать лезвие что бы не способствовать получению травмы;
• в работе использовать деревянные и пластмассовые разделочные доски, избегая каменных и стеклянных.

Если придерживаться этих простых правил — ножи прослужат долго и доставят истинное удовольствие при работе с ними.

Зачем нужна точилка

Живой реликт наших дней – финский охотничий нож. Не бандитская финка порой причудливой формы, а охотничий нож финского типа, слева на рис. Традиционные охотничьи ножи (в центре и слева) по форме на него похожи, но разница между ними очень большая.

Финский нож и классические охотничьи ножи

Клинок финского ножа отковывается из кричного железа, которое можно выплавить прямо у себя во дворе из болотной руды в печке-домнице, не прибегая к доменному процессу, пудлингованию и пр. способам передела чугуна в железо и сталь. Вязкость кричного железа отменная, сломать клинок из него очень трудно. Но и твердость невелика, где-то HRS55, нож довольно быстро тупится. Финских охотников это не волновало: клинок такой твердости можно направить (подточить) отбивкой на многих природных камнях, а оглаженных моренных валунов в Фенноскандии всегда хватало.

Точат нож отбивкой примерно так же, как отбивают косу, только оселок неподвижен, а двигают клинок. Сначала его тянут по оселку обухом от себя, затем переворачивают и тянут обухом к себе. Положение режущей кромки (РК) на оселке всегда волочащееся; движения быстрые: ширк-ширк! На каждом движении нужно держать пятно контакта лезвия с оселком (см. далее), но к выдерживанию угла наклона требования не столь строгие. Научиться точить нож отбивкой не очень сложно, а при некотором навыке можно и наводить на лезвие плавно сбегающий профиль, см. далее. Однако финский нож в общем-то тупик эволюции режущего инструмента, выживший в особых природных условиях.

Хороший нож дешевым никогда не был, а в экстремальной ситуации стойкость лезвия в сочетании с вязкостью клинка становились жизненно важными обстоятельствами. Поэтому еще в древности клинки ножей научились закаливать с поверхности и цементировать: сердцевина оставалась вязкой, не ломкой, а снаружи на ней образовывалась твердая каленая корка, см. след. рис.:

Структура клинка ножа с поверхностной закалкой и цементацией

Направить нож с цементированным клинком отбивкой еще возможно, но навык нужен такой, какой дается не всем. И абразив уже нужен из особой породы камня – литографского сланца грюнштейна. Его в природе мало; грюнштейн и поныне числится стратегическим сырьем. Искусственного грюнштейна нет и не предвидится. Испортить же цементированный нож неумелой отбивкой проще простого – чуть где-то кора цементации сдерется до сырого металла (на глаз этого не видно), нож останется только выбросить, лезвие будет сразу тупиться и пойдет крошиться.

Хозножам не требуется такая стойкость и вязкость, как охотничьим и походным, и стоить они должны много меньше. Как следствие, в производстве хозножей широко используются спецстали и порошковая металлургия. Клинок «вечного» кухонного ножа структурирован наподобие резца грызуна: продольными слоями, твердость которых падает от сердцевины наружу. В любом случае точить нож приходится реже, но отбивка исключается однозначно – лезвие от нее сразу выкрашивается.

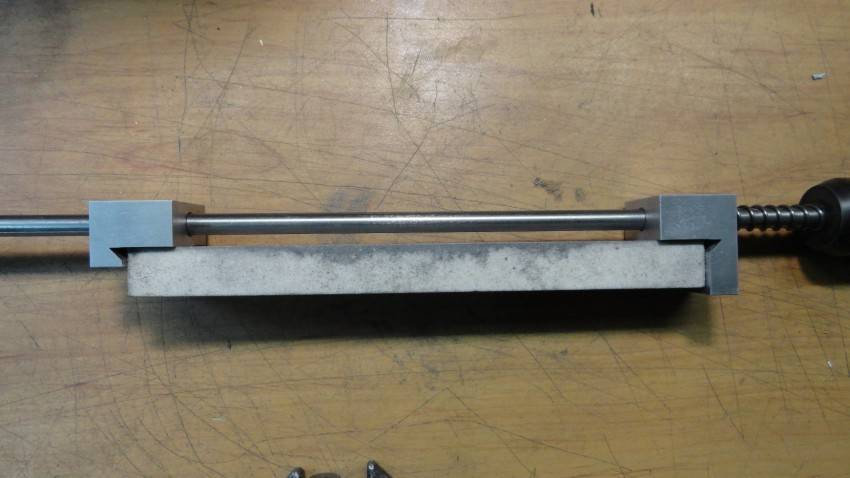

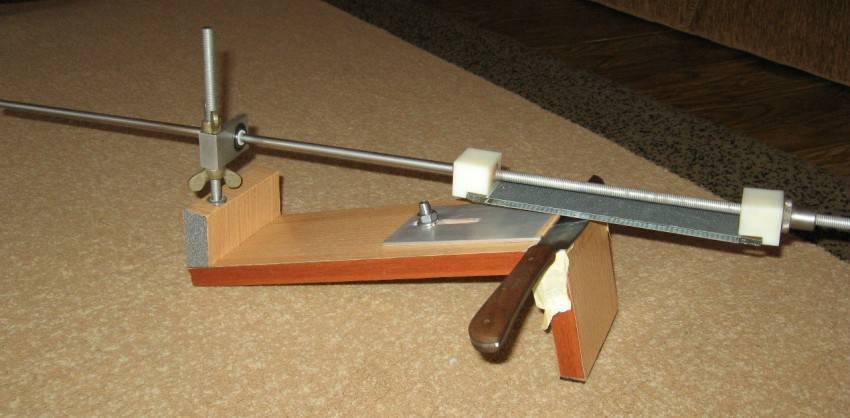

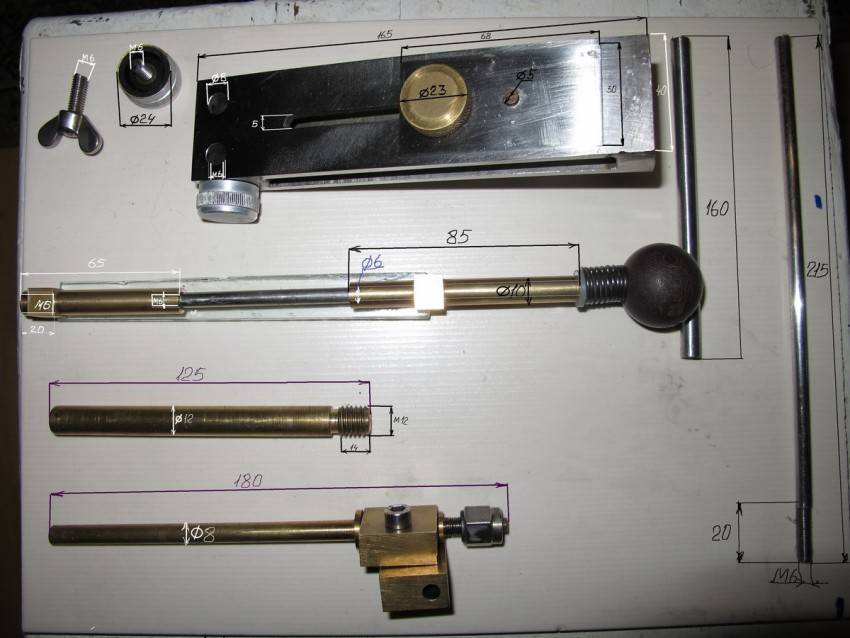

Использование сменных брусочков и изготовление каретки

При изготовлении точильной каретки станочник выполняет такие действия:

Сваривает 30 см резьбовые шпильки М10 с гладким прутом, толщина которого равна 10 мм;

Использует 2 твёрдых бруска 50х80 мм и толщина которого равна 20 мм. Во всех брусочках по центру и сверху отступает 20 мм от края, а потом делает щель шириной 10 мм;

Накручивает на штангу барашковую гайку, потом большую шайбу и 2 бруска, затем гайку и шайбу;

Между брусками зажимает прямоугольные заточные камни или изготавливает несколько сменных заточных брусочков.

В качестве брусочной основы станочник использует прямоугольную трубку из профиля или кусок карниза, ширина которого равна 50 мм;

Зашкуривает плоскую станочную часть и очищает её от жира, клеем «Супер Момент» склеивает полоски наждачки с зернистостью, достигающей 1200 грит.

Наждачка должна иметь основу из ткани, а на 1 из брусочков нужно приклеить полоску замши для нанесения на лезвия полировки.

Особенности использования приспособления

Конечно, простой точильный камень подойдет для затачивания ножа или режущей кромки рубанка. Но его качество будет далеко не самым лучшим. Чтобы обеспечить равномерное снятие слоя металла и точность обработки необходимо использовать специальные точильные приспособления.

Преимуществом такого изделия является не только удобство его использования, но и такие факторы, как:

1. Возможность фиксации лезвий, которая достаточно надежна и не оказывает излишнюю нагрузку. правильно сконструированное устройство не дает возможности повредиться металлу в процессе работы.
2. Возможность установка бруска под определенным углом. Благодаря этому, при движении режущей кромки значение угла не будет изменяться.
3. Вариация установки разных углов заточки. При таком функционале обеспечивается возможность обработки различного инструмента, даже заточки ножей со ступенчатой структурой.

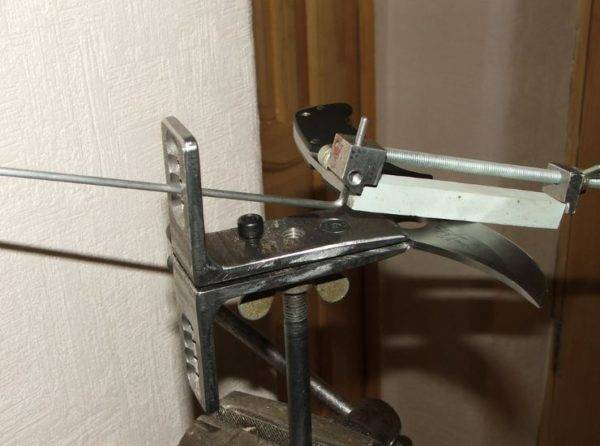

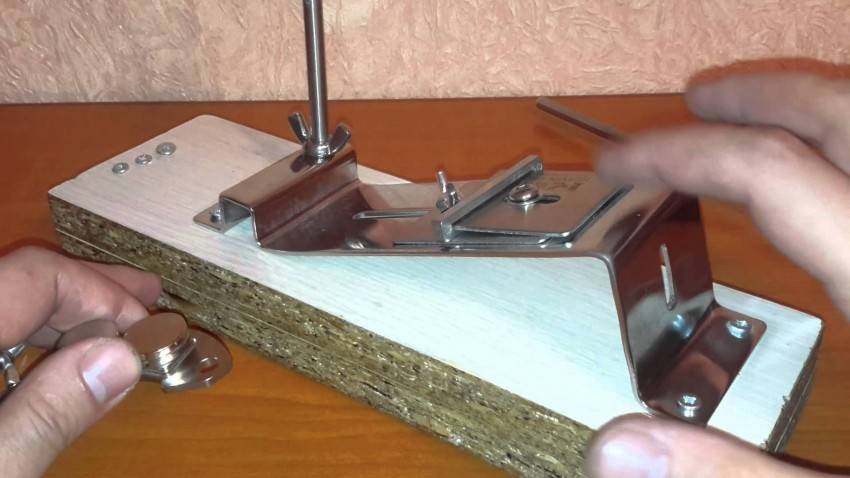

Устройство для заточки из монтажных уголков

Прототипом самодельного затачивающего устройства из монтажных уголков служит чертеж вышеупомянутой профессиональной точилки Лански.

Инструменты и материалы

Для изготовления такой приспособы нужны:

• пластины из металла 4х11см;
• уголки из алюминия;
• прутки из металла длиной 15см;
• болты и гайки;
• метчик для нарезки резьбы;
• точильный станок по металлу;
• тиски или струбцины;
• маленький напильник для тонких шлифовальных работ.

Без точильного станка можно обойтись. Его заменит напильник или любой инструмент, который сможет сгладить острые углы металлоконструкций.

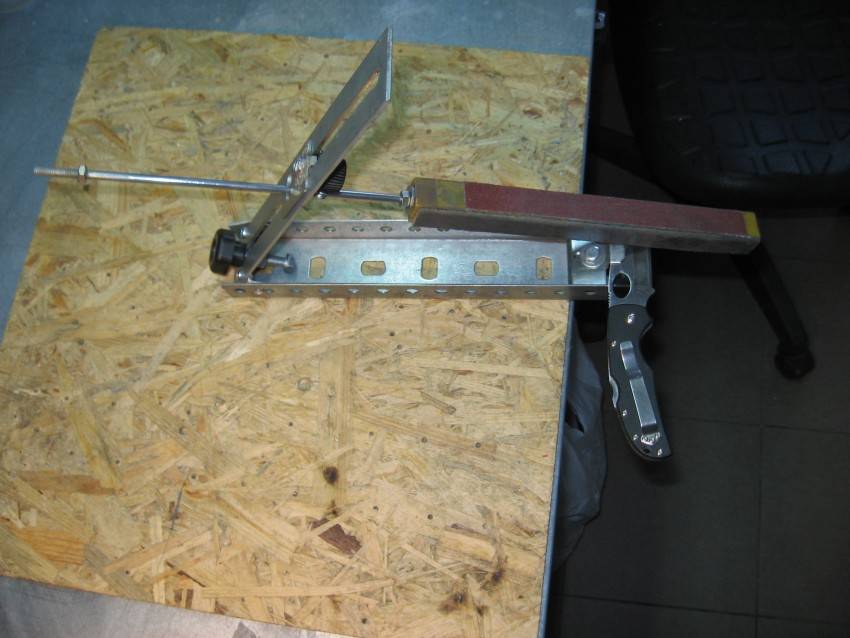

Качественную ножеточку своими руками можно сделать из монтажных уголков.

Процесс изготовления

Последовательность сборки:

1. На металлических пластинах согласно схеме делают обозначения, где сверлить пазы.
2. В подготовленных отверстиях метчиков нарезают резьбу.
3. Чтобы точилка получилась комфортной, все поверхности металлоконструкции обрабатывают напильником: закругляют острые углы, опиливают заусенцы, выравнивают края;
4. В уголках по чертежу сверлят отверстия.
5. Напильником расширяют место для опоры стержня .
6. В отверстиях метчиком нарезают резьбу.
7. Гайками диаметром 6 мм закручивают прутки, вставленные в крайние пазы.
8. В расширенное отверстие основания вкручивают 14-сантиметровый болт диаметром 8 мм. Перед этим на болт нужно навинтить гайку-барашек, а на нее – две гайки. Этот болт будет опорной стойкой всей конструкции.
9. В остальные пазы крепят болты. С их помощью будет фиксироваться лезвие.
10. На стержни накручивают гайки, нанизывают и крепят уголок. Настройка угла заточки будет происходить за счет поднятия или опускания стержней.
11. Из тонкого Г-образного металлического прута, стержня с резьбой диаметром 6 мм, двух держателей и гайки-барашка собирают устройство для крепления абразивного камня. Крайний держатель должен иметь сквозное отверстие под спицу.

Такое приспособление для заточки ножей быстро собирается, удобно в использовании и обладает большим диапазоном градусов угла затачивания.

Чем можно заточить нож в домашних условиях?

Одной из главных задач каждого мужчины по дому является заточка ножей. Приспособление своими руками – это не только удобно, но и эффективно. При этом можно самостоятельно изготовить устройство, которое будет напоминать заводское. А можно использовать некоторые подручные средства:

• Ножовка.
• Деревянный брусок.
• Стамеска.
• Наждачная бумага.
• Рубанок.
• Напильник и тому подобное.

В некоторых деревнях практикуется также заточка ножей о фундамент. Он изготавливается из цементно-песчаного раствора и имеет зернистую поверхность. Конечно, такой способ нельзя назвать примером для подражания. Но если срочно нужно наточить клинок, а приспособление для заточки ножей отсутствует, то это относительно неплохой вариант.

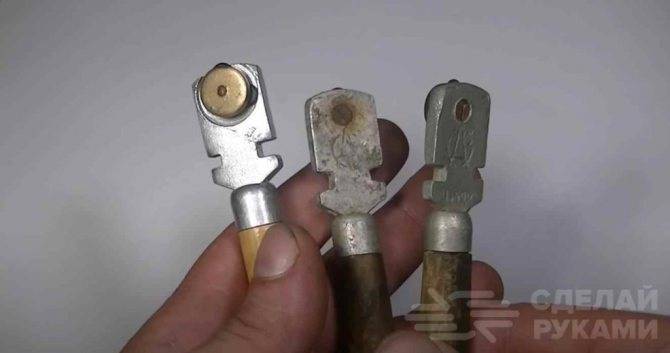

Точилка из роликов от стеклореза

Наверняка, у многих в домашней мастерской валяются без дела старые стеклорезы (возможно, даже еще из далекого советского прошлого).

Так вот из них можно изготовить вполне годную точилку для заточки ножей.

Помимо стеклорезов, для изготовления самоделки также понадобятся латунные втулки, на одном конце которых имеется отверстие с резьбой М3, а на другой — резьбовая шпилька с аналогичной резьбой.

Что касается количества деталей, то для изготовления одной самодельной ножеточки понадобится 10 роликов от стеклореза (изготовлены они из карбида вольфрама) и четыре латунных втулки.

В каждой втулке необходимо будет просверлить отверстия. Но не сквозные, а примерно наполовину толщины стенки.

Далее понадобится алюминиевая пластина. Сверлим в заготовке отверстия по краям, нарезаем резьбу, и вкручиваем латунные втулки — по две штуки с каждой стороны.

Отрезаем два куска стального стержня толщиной 1 мм, и надеваем на него ролики от стеклореза и гайки. Вставляем стержни в отверстия в латунных втулках. Для надежности фиксируем концы стержней с помощью оловянного припоя.

Алюминиевую пластину прикручиваем к ручке одного из стеклорезов, предварительно просверлив необходимые крепежные отверстия.

Принцип работы данного приспособления прост до безобразия. Лезвие ножа вставляем между роликами, и за счет движений вперед-назад затачиваем режущую кромку под необходимым углом.

Пошаговый процесс изготовления данного точильного приспособления с комментариями от мастера показан на видео ниже. Идея самоделки принадлежит автору A Craft.

В целом, конструкция получилась довольно компактной и простой в изготовлении.

Вместо алюминиевой пластины можно использовать стальную или вовсе — подходящий по габаритам отрезок фанеры.

Единственная проблема — найти такое количество роликов. Но на барахолке, наверное, можно найти не один десяток стеклорезов, так что проблема решаема.

Кстати, аналогичным образом можно изготовить своими руками точилку для ножей из зажигалки. В данном случае вместо роликов от стеклореза используются колесики от зажигалки.
