Простой вибратор для уплотнения бетона на перфоратор и дрель

Советы по применению

При использовании глубинного вибрационного инструмента придерживаются следующих правил:

1. Работу с раствором бетона, песка и щебня не прерывают и не откладывают: вибрирование делают, пока смесь жидкая.Виброиглу в слой бетона вводят строго вертикально, не допуская горизонтального перемещения, на глубину, равную высоте верхнего слоя плюс 10 см предшествующего слоя раствора.Поверхность бетонной заливки делят на секторы, окружностью равной 8 диаметрам наконечника вибратора. Каждый из них поочерёдно проходят прибором.Виброиглу аппарата оставляют в толще стройматериала на 10 секунд, затем переходят к следующему сектору. Для густого бетона время воздействия колебаний увеличивают на 5 секунд, для текучего раствора – сокращают на такое же время. Время вибрирования зависит от марки бетона и диаметра виброиглы.Вынимают булаву из толщи бетона медленно, чтобы раствор заполнял все пустоты. Возле поверхности прибор вытаскивают быстрым движением, чтобы не допустить вибрационных колебаний по верхнему слою.Понимают, что бетон уплотнён, по гладкой блестящей поверхности вещества, без видимых пузырьков.

Для каких целей используют

Глубинные приборы используются для возведения, отливки либо сборки монументальных конструкций из бетона (простого и армированного). Вибратор также призван разбивать комки цемента в плохо приготовленном растворе.

Электрический аппарат применяют для заливки плит перекрытий, колонн и таких типов фундамента:

свайного;плитного;ленточного;винтового;малозаглубленного;столбчатого.

Эффективность проработки раствора вибрационным прибором проявляется наглядно при использовании в работе крупнофракционного щебня. В такой среде стабильно задерживается воздух, и выгнать его возможно только аппаратным методом.

Вибратор для бетона из ненужного хлама

При заливке фундамента или других бетонных конструкций внутри неизбежно остаются пустоты, в которых находится воздух. Если не утрясти бетон, его прочностные характеристики снизятся, как и срок службы. Для небольших строений вполне подойдет самодельный инструмент, который будет достаточно эффективен в работе.

Чтобы его изготовить, нужно заранее подготовить:

• стальную гофрированную трубу с пластиковой оплеткой на 15 мм;
• старую коронку на 16 мм;
• смазку (солидол, литол и т.д.);
• провод (например, ВВГ 6 кв. мм).

Инструкция по изготовлению

Вначале от трубы отрезают кусок нужной длины, с одной стороны вставляют в него заглушку – коронку. Чтобы она держалась крепко, предварительно немного раздвигают стенки гофры.

После отрезают кабель длиной чуть больше, чем труба. Один его конец загибают на 2-3 см, наносят на кабель смазку. Загнутой частью вставляют провод в трубу, пока он не упрется в коронку с внутренней стороны.

Важно! Торчащий конец нужно будет зажать в дрели или в шуруповерте. Чтобы самодельный вибратор правильно работал, одной рукой надо придерживать гофру

Кабель станет вращаться, передавая вибрацию на коронку. Последняя создаст нужный эффект в толще раствора. На изготовление приспособления уйдет не более 5 минут, а при наличии всех составляющих вовсе не придется тратить деньги

Чтобы самодельный вибратор правильно работал, одной рукой надо придерживать гофру. Кабель станет вращаться, передавая вибрацию на коронку. Последняя создаст нужный эффект в толще раствора. На изготовление приспособления уйдет не более 5 минут, а при наличии всех составляющих вовсе не придется тратить деньги.

https://youtube.com/watch?v=LjJDoZzp8dw

Ямобур

Владельцы дач или частных домов нередко сталкиваются с необходимостью рытья ям под заборные столбы либо свайные опоры. Для бурения земли применяют как ручной инструмент, так и оснащенный электрическим или топливным приводом (например, бензиновым). В первом случае работа займет более продолжительное время, а также потребует больших трудовых затрат. Покупка или аренда мощных устройств обходится недешево, поэтому народные умельцы придумали, как сделать самодельный ямобур из перфоратора.

Но у самодельных приспособлений, по сравнению с заводскими аналогами, есть следующие минусы:

• ими можно бурить только относительно неглубокие ямы небольшого диаметра;
• для работы на твердых грунтах они не подходят.

Конструктивно самодельные приспособления состоят из трех частей:

• перфоратора;
• обычного земляного шнека;
• переходника либо редуктора.

Последние 2 детали устройства можно сделать своими руками. Продается даже специальная насадка (шнек) для бурения, которая крепится к мощному перфоратору либо дрели. Рабочий инструмент, сделанный таким образом, показан на фотографии ниже.

Важным моментом является величина мощности и количество оборотов перфоратора, который будет применяться совместно с приспособлением для бурения. Оптимальное значение первого параметра для ручной модели самодельного ямобура составляет 2 кВт

Следует принимать во внимание, что в зависимости от количества оборотов, бур может соединяться непосредственно с перфораторным патроном либо через редуктор. Для моделей мощностью 2 кВт последний не нужен

Бурение выполняют двумя способами:

• непрерывным;
• с периодическим доставанием грунта.

В первом случае понадобится более мощный инструмент (с большим крутящим моментом).

Алгоритм изготовления самодельного бура

Чтобы сделать своими руками бур для ям, понадобятся, кроме перфоратора, такие инструменты и материалы:

• угловая шлифовальная машина;
• сварочный аппарат с соответствующей используемому металлу маркой электродов;
• дрель электрическая;
• ненужный перфораторный бур;
• металлическая арматура либо прут для изготовления штанги;
• материал для режущей части;
• кабель и розетки, чтобы сделать простейший удлинитель.

Работа по переделыванию перфоратора в устройство, которое можно применять, чтобы сверлить лунки в земле, заключается непосредственно в создании насадки. Всю работу выполняют в такой последовательности:

• отрезают от прута или трубки с помощью болгарки кусок нужной длины (около метра достаточно, если мощность инструмента 2 кВт);
• к нижнему концу присоединяют ножи (способы подсоединения и особенности конструкции режущей части рассмотрены ниже);
• отрезают от бура его основание, предназначенное для установки этой насадки в перфораторный патрон;
• приваривают отрезанный фрагмент к трубке.

Простейший вариант готов к использованию в работе. Если не использовать основание от старого перфораторного бура, то потребуется из прута вытачивать посадочное место под патрон инструмента либо под используемый переходник.

Кроме ручной модели, можно сделать подобие стационарной бурильной установки, возможный вариант которой представлен на фото далее.

Работа созданным устройством показана в видеоролике.

Изготовление режущей части

В качестве ножей применяют:

• диски от циркулярных пил подходящего диаметра;
• готовые шнеки от заводских мотобуров либо сельхозтехники;
• металлический лист, из которого вырезают круги требуемого диаметра, затачивая их и выгибая нужным образом.

Режущую часть можно сделать съемной (с болтовым способом соединения) или несъемной (приваренной к штанге). Оба варианта представлены на фотографиях ниже.

Конструкция режущей части должна отвечать таким параметрам:

• быть большего диаметра (достаточно на 5 мм), чем данный параметр у создаваемых отверстий;
• нужно, чтобы угол между лопастями равнялся 25-30 градусов;
• передняя (режущая) часть ножей должна затачиваться под углом 45°-60°.

По своей сути переделывание перфоратора в вибратор либо земляной бур заключается в изготовлении соответствующей по функционалу и размерам насадки. Сложности могут возникнуть только, если самостоятельно подготавливать на прутьях посадочное место под патрон или переходник. В целом, изготовление рассмотренных вариантов не потребует много времени и усилий.

Что представляет собой вибратор для бетона?

Для уплотнения вибрационным способом, в современной строительной практике широко используются специальные вибраторы, электромеханического типа. В самом общем случае, во всех основных видах конструкций используется электрический мотор, передаточный механизм и эксцентрик (генератор вибрационных колебаний).

Электромотор через механизм передачи вращает эксцентрик, который передаёт на рабочую часть, соприкасающуюся с бетонным раствором, требуемую частоту колебаний. В зависимости от способа передачи получаемых колебаний различают три вида вибраторов:

1. Погружные или глубинные, для уплотнения рабочая часть помещается внутрь массы раствора, уложенного в опалубку конструкции.
2. Вибрационные прессы на стальной плите, применяемые по горизонтальным поверхностям полов и перекрытий.
3. Наружные вибрационные прессы, закрепляемые на опалубке вертикальных ж/б конструкций (опорные колонны, стеновые панели). В этом случае в качестве рабочей поверхности используются сами элементы конструкции опалубки.

Как и из чего сделать вибратор в домашних условиях

При необходимости устройство применяется в качестве наружного, рабочую часть при этом прикладывают к опалубочным конструкциям. Существует два варианта достижения нужного результата: соединение инструмента с приобретенными готовыми заводскими насадками или самостоятельное изготовление вибрационной булавы.

Технология во втором случае более сложная, для сборки потребуется:. Главной целью является получение булавы со смещенным центром тяжести, именно поэтому к эксцентрику приваривают квадратный стержень.

Все детали обычно подбирают под размеры вала и подшипников, при необходимости их подгоняют на токарном станке. В итоге центральный элемент должен свободно вращаться и передавать колебания куску трубы. С дрелью такая насадка соединяется стальным тросом, для обеспечения нужной фиксации на одном его конце выполняется соответствующая резьба. Все элементы передачи закрываются гибкими полимерными трубками, механизм должен быть надежно защищен от попадания внутрь бетона, периодически все стыки проверяют на предмет герметизации.

Такой прибор рекомендуется при послойной заливке конструкций, дрель уступает в мощности перфоратору. На отработку одного участка требуется около 20 секунд, расчетная зона воздействия обычно в раз больше диаметры вибрационной насадки. Трубу следует погружать в раствор плавно и вынимать без рывков, после чего инструмент переносят на соседний участок.

Уплотнение считается успешным при осадке монолита на несколько см и выступании на его поверхности цементного молочка.

Помимо дрели и перфоратора для самостоятельной сборки применяются другие строительные и бытовые инструменты с двигателем нужной мощности. Их можно сделать:. При подборе частоты и амплитуды колебаний у самостоятельно собранных глубинных вибраторов стоит ориентироваться на инструкцию к электроприборам, вид и ожидаемую подвижность бетона. Время обработки напрямую связано с этими же критериями: жидкие растворы не нуждаются в длительном уплотнении, в противном случае они расслаиваются, из тяжелых воздух выгоняется не менее 2 мин.

Существует прямая связь между объемом уплотняемого бетона и требуемой мощностью, при риске перегруза перфораторы и дрель быстро выйдут из строя. Устройства, изготовленные своими руками, чаще всего относятся к погружному типу и плохо подходят для больших площадей и монолитов.

Более того, на таких участках специалисты рекомендуют применять либо прессы, либо 2 вибрационных механизма как минимум, как с целью ведения работ в нужном темпе при отказе или перегреве одного из них, так и для сокращения сроков. Из-за потребности в высокочастотных направленных колебаниях чаще всего круговых их сборка своими силами без наличия асинхронного двигателя невозможна.

Для разовой обработки небольших конструкций более чем достаточно самоделок, для постоянного и профессионального пользования требуется заводская модель.

Специально покупать дрель или перфоратор нецелесообразно. Независимо от масштабов строительства, вибратор для бетона необходим. Он улучшает основные свойства раствора, делает смесь однородной, удаляя из нее воздух и влагу. Профессиональный электромеханический вибратор есть далеко не у каждого, но имея чертежи, его можно создать своими руками из домашнего перфоратора и даже обыкновенной дрели. Вибратор необходим для придания плотности бетонной массе, в результате чего возрастает ее прочность.

Работа вибратора основана на том, что в активном состоянии инструмент создает высокочастотные колебания, нарушая связь между мельчайшими частичками бетонной массы и положительно преображая ее объемные параметры. Результатом его применения является:. Конструкция любого вибратора включает вал с двигателем, вибронаконечник, специальный вибромеханизм. Результат работы собственноручно созданного вибратора находится в непосредственной зависимости от использованной для его сборки базы. Выбрав за основу бытовую дрель, можно получить отличный инструмент, мало уступающий по характеристикам покупному.

Конструкция более сложная, чем с перфоратором, зато очень удобная. Потребуется минимум необходимого инструмента и заготовок:. Дрель, взятая за основу, должна работать на удар и иметь мощность больше, чем 1 кВт. В дополнение к ней придется изготовить специфическую насадку с прочным наконечником и эксцентриком.

Для изготовления используем следующую технологию:. Длину стержня, продетого в гильзу, выбирают так, чтобы последний при вращении мог создавать вибрацию, ударяясь о стенки последней. Для создания погружного вибратора на базе перфоратора, работающего на удар, в качестве насадки используют шкворень из стали или пику.

Вибратор для бетона своими руками

Рисунок 3. Вибратор для бетона своими руками

Соорудить самодельный вариант вибратора для бетона несложно. Независимо от принципа его работы, конструкция состоит из привода, вала, а также разбалансировки, создающей вибрацию.

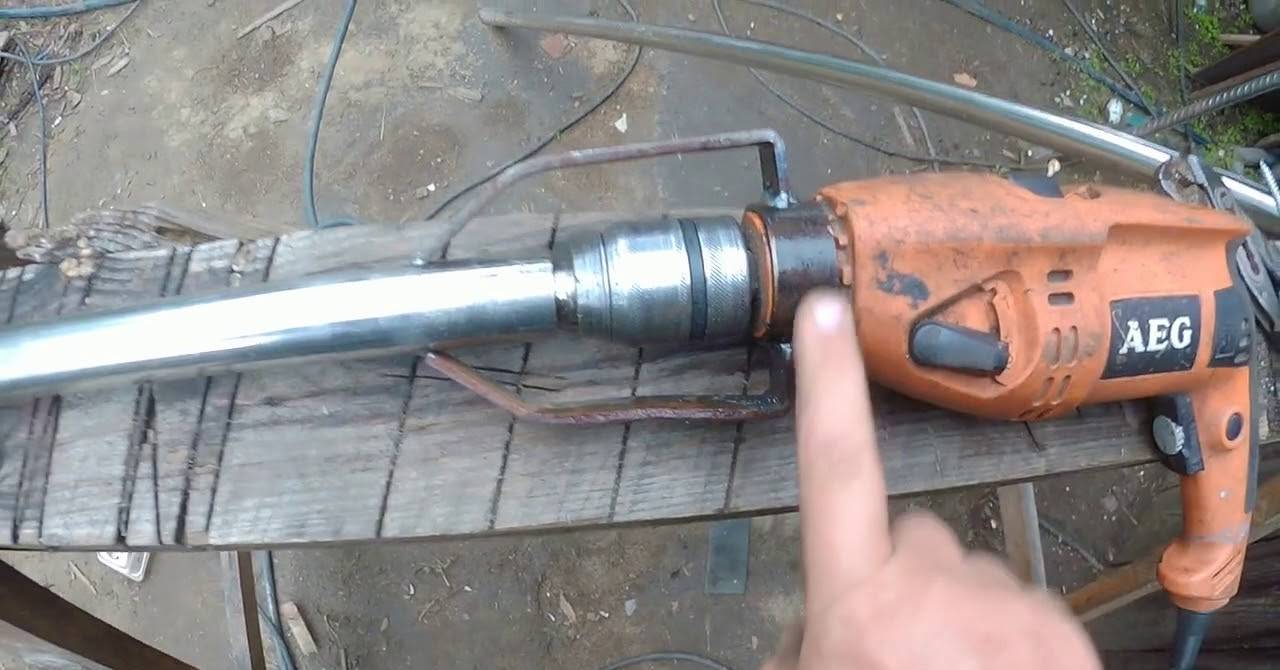

Из дрели

Чтобы собрать действующую конструкцию, требуется выполнить такие мероприятия:

• Нужна нержавеющая трубка длиной 40–60 см. Ее диаметр должен быть 3–4 см. Внутренний стержень — прут 1,2–1,5 см.
• Изготовление конструкции начинают с центральной детали. Затем совмещают ее с металлической трубкой. Предварительно требуется просверлить насквозь один из концов стержня, чтобы получить отверстие для прикрепления привод к дрели.
• На центральную деталь монтируют подшипники, позволяющие ей свободно вращаться внутри трубки. Чтобы сердечник свободно «перемещался» без трения, подойдут только качественные подшипники, надетые на округлые концы стержня. После этого их вставляют внутрь трубки, забивая до упора.
• Если на носовой части оконечность стержня очень выдается вперед, необходимо ее обрезать, оставляя расстояние, не превышающее 10 мм. Одновременно защищают подшипники металлической крышкой, чтобы предотвратить проникновение внутрь грязи с пылью.
• Второй конец стержня снабжают втулкой. Именно она станет плотно закрывать у вибратора его вращательный элемент. Качество такой защиты непосредственно влияет на продолжительность эксплуатации приспособления.
• Затем берут трубку из очень толстой резины либо гнущегося пластика. Ее надевают на подвижный стержень, выполняя сборку внутреннего элемента, который способен свободно гнуться. Вся такая конструкция является эксцентричным валом, предназначенным для того, чтобы соединять насадку с электродрелью. Существенно облегчает работу использование в качестве эксцентричного вала троса от автомобильного спидометра.
• Далее на готовый вал следует надеть резиновую трубку, чтобы он выходил за ее пределы на 5 см по обеим сторонам. При выполнении вращения стержень сможет создавать вибрацию, требуемую для функционирования всего приспособления.
• Осталось немного. С одной из сторон на стержень нанизывают специальную втулку. Ее упирают в сердечник там, где выполнено отверстие, затем соединяют детали воедино. Втулка должна быть набита таким образом, чтобы она достигала подшипника, целиком скрывая собой соединительный «шов».
• Завершив предыдущую процедуру, на втулку надвигают шланг, закрепляя его хомутом. Из любого плотного материала необходимо изготовить на наконечник защитный чехол.
• В итоге получится качественное вибрационное приспособление, вращение для которого обеспечивает обыкновенная электродрель.

Из перфоратора

Этот вариант вибратора самый простой. Воздух из бетона выгоняют посредством круглой семисантиметровой шайбы, присоединенной к перфоратору. Чтобы получить инструмент, необходимо приготовить обычный перфоратор, отрезок металлической арматуры, имеющей длину, достаточную, чтобы погружать в раствор насадку.

Отрезок арматуры на любом конце необходимо подогнать под ту форму, которая необходима для насадки в патрон перфоратора. К противоположному концу приваривают шайбу. Запускать инструмент разрешено только после надежного закрепления всех деталей приспособления. Необходимый эффект получают благодаря возвратно-поступательным движениям арматуры при высокой частоте вращения. Перфоратор в ударном режиме способен качественно пробить любой бетонный слой.

Собранный вибратор помогает удалить пузырьки воздуха как из вертикальных, так и горизонтальных слоев бетона. Рекомендовано обрабатывать каждый участок примерно 2 минуты, затем перемещать вибратор дальше. Если необходимо, приспособление используют и в качестве поверхностного вибратора, прикладывая рабочий орган к опалубке.

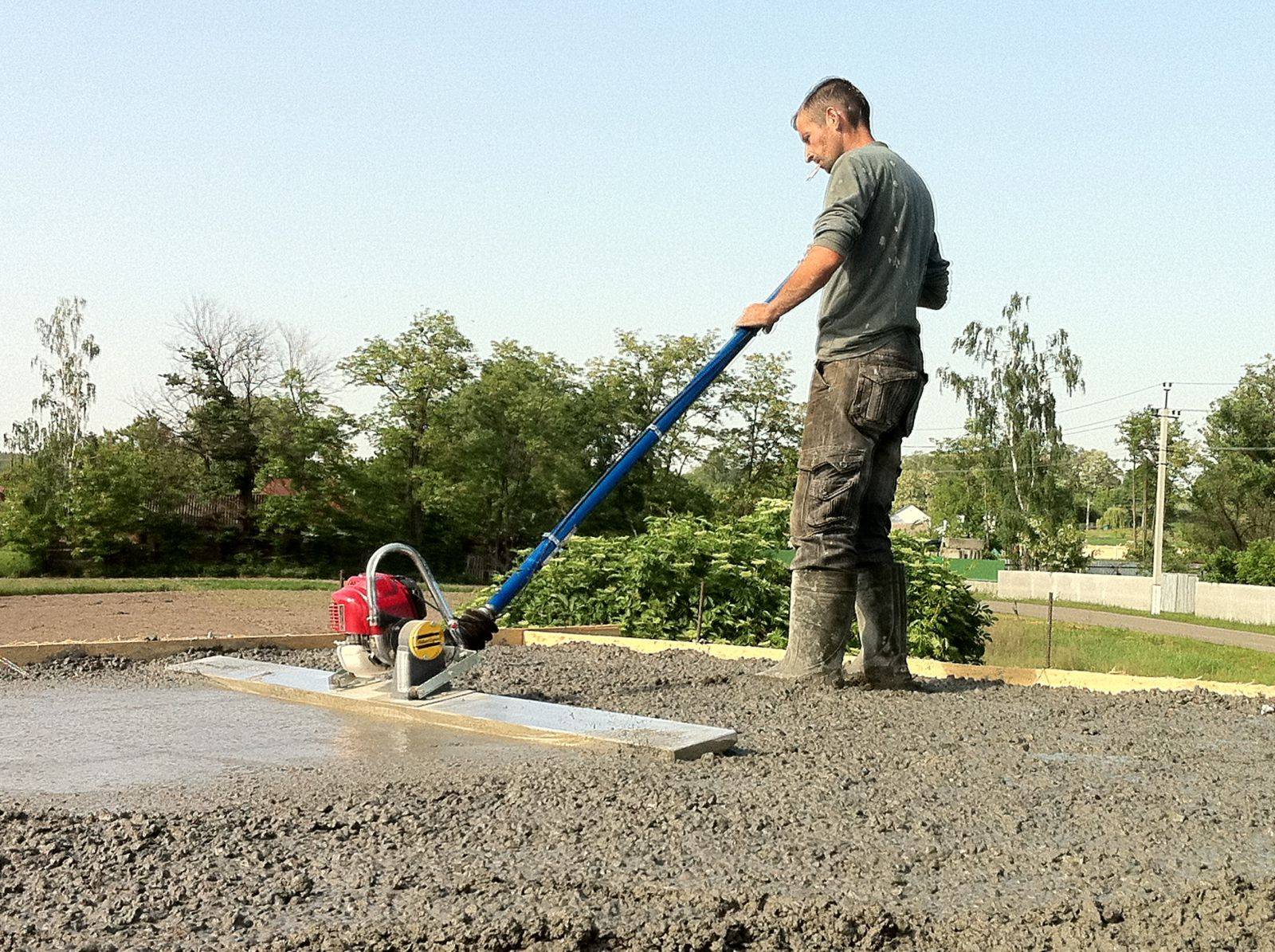

Поверхностный вибратор

Рисунок 4. Поверхностный вибратор

Для изготовления простейшей вибрационной рейки понадобится любой двигатель с прикрепленным к его валу несимметричным грузом. В момент вращения эта деталь обеспечит колебания, достаточные, чтобы уплотнить смесь. Мотор с грузом крепят на ровную деревянную либо пластиковую планку. Прикрепив к ней дополнительно ручку, получится легко передвигать приспособление по начавшему застывать бетону.

Чем можно заменить вибратор для клитора?

Когда нужно снять напряжение, а партнера и секс-игрушек нет рядом, можно использовать подручные предметы. С их помощью можно прояснить мысли и восстановить психологическое равновесие. Вибратор для клитора от сети и не только, можно заменить следующими предметами:

• зубная щетка с вращающейся головкой;
• душ;
• мобильный телефон;
• пылесос;
• массажер с вибрирующим эффектом;
• бритва с вибрацией;
• дезодорант с крутящейся головкой.

Решив поэкспериментировать с новыми ощущениями, не обязательно бежать в секс-шоп, игрушки можно изготовить и из подручных материалов. Сделать вибратор для клитора своими руками можно следующим способом:

1. Использовать пузырьковую упаковку. Вырезают квадрат, оборачивают им ладонь плотно закрепляя. Наносят лубрикант и получают удовольствие от прикосновений ладошки в подобном одеянии.

Например, бананы. Перед использованием тщательно промойте его в теплой воде, наденьте сверху презерватив и включите фильм эротического содержания. Используя банан для глубокого проникновения, можно достичь оргазма.

Предметы в ванной комнате могут также помочь в поисках ответа на вопрос о том, чем можно заменить вибратор. Внимательно посмотрите на полки. Если есть электрическая зубная щетка, то она легко заменит предмет для секса. Так как у нее несколько скоростей переключения, ее легко можно использовать как для вагинального секса и стимуляции клитора, так и для массажа эрогенных зон.

Конструкция вибратора

Вибратор состоит из привода и вибровозбудителя который создает колебания, передающиеся на рабочий орган (булаву, площадку рейку). В погружных вибраторах может использоваться промежуточная передача в виде гибкого вала.

Рассмотрим каждый элемент подробнее. Некоторые вибровозбудители совмещают функцию привода, тогда конструкция состоит всего из двух узлов.

Это опасно для всех механизмов, но нам нужно

Привод вибратора

Как правило, используют три типа приводов:

Электрический — наиболее распространенный. Используются как обычные асинхронные двигатели, так и моторы постоянного тока. Очень редко встречаются конструкции, где для создания колебаний предназначены электромагниты (соленоиды). Отличается простотой и небольшой массой. Чаще всего вибраторы для бетона своими руками имеют этот тип привода.

Наиболее распространенный привод, и не только для вибраторов

К недостаткам можно отнести то, что нужно применять особые меры защиты, и понижать напряжение для обеспечения электробезопасности на строительной площадке, при работе во влажной среде бетонной смеси.

Пневматический — позволяет добиться еще большего снижения массы, чем с электроприводом. Абсолютно электробезопасен. Но для его работы нужен компрессор, производящий сжатый воздух. Поэтому данный тип привода используют чаще всего в промышленности.

Для приведения в действие пневматического вибратора нужен компрессор

От двигателя внутреннего сгорания. Это более сложные и тяжелые конструкции, зато обеспечивают автономность от линий электроснабжения. Наиболее часто используют при ремонтных и дорожных работах, благоустройстве.

Этот самый простой ДВС, как видите не простой

Вибровозбудитель

Перечислим наиболее распространенные в промышленности конструкции:

Одновальный дебалансовый — на валу, вращаемом приводом устанавливается несколько утяжелителей (эксцентриков, дебалансов) приводящих к его разбалансировке, которая и вызывает вибрацию.

Конструкция одновального вибровозбудителя

Компактная и простая конструкция. К недостаткам можно отнести быстрый износ опор вала (подшипников). Колебания не направлены.

• Маятниковый — вариант одновального дебалансового агрегата. В нем используется маятниковый подвес, который направляет колебания.
• Двухвальный дебалансовый — это фактически два сблокированных одновальных вибровозбудителя, которые синхронно вращаются в разные стороны. Позволяет создать направленные колебания, в том числе и сложные винтовые. Износ опор несколько меньший, чем у одновального.

Один из вариантов двухвального вибровозбудителя

Планетарный — в нем бегунок, соединенный с приводом через гибкое соединение обкатывает круговую дорожку. Дорожка обкатки может быть как внутренней, так и внешней. Число оборотов бегунка для прохождения по кругу не соответствует количеству оборотов привода.

В большинстве погружных вибраторов используют именно такой тип вибровозбудителя

К достоинствам это типа вибровозбудителя относят небольшой диаметр рабочего органа, что важно для глубинных вибраторов. Может создавать вибрацию большой частоты до 20 кГц, даже без применения высокооборотистых приводов

Пневматически планетарный. В нем вращение бегунка по беговой дорожке вызывается давлением воздуха в рабочей круговой полости с вращающейся лопаткой и отверстиями для нагнетания и выхлопа.

Портативная модель с компрессором — видно какая у неё небольшая вибробулава

Одна из самых компактных конструкций за счет того, что нет потребности во внешнем приводе. По оси имеет габариты меньше, чем обычный планетарный вибровозбудитель. Создает колебания двух частот, как за счет обкатки бегунка, так и за счет эксцентриситета вала, на котором закреплена лопатка.

Разобрав теоретические вопросы, перейдем непосредственно к конструкциям самодельных вибраторов. Кстати, оговоримся, что практически для всех конструкций можно использовать не только самодельные вибровозбудители, но и промышленные агрегаты.

Делаем погружной вибратор для уплотнения бетонной смеси своими силами

Самодельное глубинное оборудование состоит из деталей, которые можно выполнить из имеющихся под рукой материалов без чертежей. Для изготовления из дрели или перфоратора понадобятся:

• угловая шлифовальная машина (болгарка) с отрезными дисками по металлу;
• сварочный аппарат с электродами 3-4 мм;
• ножницы по металлу;
• тиски;
• плашка для нарезания резьбы;
• плоскогубцы;
• отвертка.

2. Инструкция по изготовлению насадки.

Схема действий при изготовлении насадки-булавы для глубинного вибратора из дрели или перфоратора:

• На трубе из нержавеющей стали с минимальной толщиной стенок 2 мм, длиной около 50 см, диаметром от 32 до 60 мм нарезать с двух сторон резьбу.
• Подобрать два подшипника качения такого диаметра, чтобы они плотно входили внутрь трубы. Один из них вставить с нижней ее стороны. Подшипники должны быть новыми и качественными, так как именно на них приходится основная нагрузка в процессе работы вибратора.
• Накрутить на нижний конец трубки заглушку с резьбой и уплотнительной прокладкой.
• Для изготовления вала подобрать стальной прут такого диаметра, чтобы он входил во внутреннюю обойму подшипников. Его длина должна быть на 5-6 см больше длины трубки.
• Для эксцентрика взять еще один прут такого же диаметра, но меньшей длины и приварить его сбоку по оси к первому таким образом, чтобы он находился ровно по центру между концами трубки.
• Прут с приваренным эксцентриком (вал) вставить внутрь трубы.
• На выступающий конец вала (вращающегося элемента) надеть второй подшипник и плотно вставить в верхний торец трубки.
• Надеть поверх выступающего конца вращающегося элемента втулку. Она должна плотно закрывать вал.

Для защиты готовой насадки коррозии и износа можно самому сделать и специальный кожух.

3. Инструкция по изготовлению шланга.

Схема действий при изготовлении гибкого шланга глубинного вибратора, соединяющего насадку-булаву с двигателем, дрелью или перфоратором:

• Вставить внутрь втулки, установленной на валу, и приклепать сантехнический трос.
• Взять вторую заглушку с резьбой и надеть на нее конец армированного шланга из плотной резины. Прочно закрепить шланг хомутом.
• Пружину для прочистки канализации покрыть пластичной смазкой.
• Надеть поверх смазанного сантехнического троса резиновый шланг, прикрепленный к заглушке.
• Прикрутить заглушку с прикрепленным резиновым шлангом через уплотнительную прокладку к верхней части готовой насадки.

4. Присоединение шланга к приводу.

Соединение гибкого шланга глубинного вибратора с двигателем, дрелью или перфоратором должно быть выполнено таким образом, чтобы внутренняя часть троса (вал из пружины для канализации) вращалась, а наружная (резиновый шланг) оставалась неподвижной.

Если в качестве привода выбран электродвигатель, то можно поступить следующим образом:

• Подобрать тонкостенную металлическую трубку такого диаметра, чтобы в нее входил свободно вал двигателя и гибкий шланг.
• Найти широкую шайбу с отверстиями под крепежи.
• Надрезать верхнюю часть трубки в виде лепестков и слегка загнуть их к центру.
• Приварить шайбу к нижней части трубки.
• Надеть полученную деталь поверх свободного конца шланга, прикрепленного к насадке.
• Закрепить трос на валу двигателя.
• Прикрутить трубку с шайбой саморезами к двигателю.
• Металлическим хомутом зажать шланг между лепестками на трубке.

Вибратор из перфоратора

Для перемешивания бетонной смеси можно использовать обычный перфоратор мощностью от 1,5 кВт. Есть два варианта такого применения этого инструмента:

1. В качестве насадки на перфоратор устанавливают пику. С помощью такого приспособления выполняется штыкование в вертикальных конструкциях. Если нужно уплотнить бетон в горизонтальных элементах, то необходимо создать небольшой уклон. Для этого на опалубке закрепляют шайбу. В нее вставляют пику и выполняют штыкование. Затем шайбу снимают и перемещают на следующий участок. Таки образом обрабатывают весь залитый раствор.
2. Изготовить самостоятельно насадку для перфоратора из стального арматурного прута диаметром от 10 до 18 мм. Длину подбирают в соответствии с глубиной конструкции, которую нужно уплотнить. К одному концу арматуры приваривают круглую стальную пластину. Лучше сделать в ней вырез для прута и выполнить сплошной сварной шов катетом 6—7 мм с обеих сторон. Второй конец арматуры проточить под зажим патрона на перфораторе. Предложенная система значительно увеличивает эффективность уплотнения за счет сочетания вращательного и ударного воздействия.
