Работа с нивелиром – выбираем нужную модель, учимся использовать + видео

Как используют оптический нивелир для устройства основания

Допустим, нам необходимо подготовить и выровнять основание на небольшом участке под индивидуальный дом. В первую очередь определяем среднюю высотную отметку на площадке. Для этого все полученные значения (кроме отметки чистого пола) необходимо суммировать и разделить на 20. Предположим, средняя величина составила 1,7 м.

Следующий этап – рытьё котлована. В нашем случае минимальное значение высоты составило 1,55 м, максимальное − 1,7 м. Уровень чистого пола оказался на отметке 1,25 м. Исходя из полученных данных, определяем необходимую толщину слоя засыпки под наше основание: она составит 1,7 − 1,25 = 0,45 м.

Способ №1

Для изготовления простого прибора нужно заранее подготовить все составляющие и инструменты:

  • брусок деревянный 8х3х2 см;
  • батарейку «крона» или аналог на 9В с коннектором под контактный разъем;
  • модуль лазерный на 3-5 В с красным лучом;
  • 2 батарейки CR2032 с пластиковым держателем с клеммами;
  • половинку круглого зеркальца;
  • небольшой двигатель постоянного тока (5-12В);
  • паяльник и припой;
  • медную проволоку;
  • ножовку по металлу;
  • пистолет для термоклея со стержнем;
  • линейку;
  • маркер;
  • изоленту.

Порядок действий

Вначале отделяют от бруска кусок указанного размера, который послужит основой нивелира. С помощью нескольких отрезов проволоки стыкуют пластиковый держатель с клеммами и модуль, учитывая полярность. Аналогичным образом поступают с коннектором батарейки и двигателем.

Далее зеркальце проклеивают изолентой, чтобы не допустить повреждения поверхности. С тыльной стороны с помощью линейки находят середину, помечают маркером и по отметке приклеивают вал движка термоклеем.

Затем этим же клеем фиксируют «крону» на конце бруска, а двигатель с зеркалом – с торца. Вал двигателя нужно расположить за пределами бруска, иначе зеркало не сможет двигаться вокруг оси.

Важно! Лазерный модуль с держателем батарейки наклеивают последним, причем действуют как можно аккуратнее, ведь от ровности будет зависеть точность линий луча на разных поверхностях. После снимают изоленту с зеркала, вставляют 2 батарейки CR2032 в отсек для них

Для работы с нивелиром нужно подключить питание, направить луч на стену или потолок и оценить результат

После снимают изоленту с зеркала, вставляют 2 батарейки CR2032 в отсек для них. Для работы с нивелиром нужно подключить питание, направить луч на стену или потолок и оценить результат.

При закреплении нивелира на пузырьковом уровне и регулировки его положения относительно базы можно получить отлично различимую отметку. Работать с таким прибором можно по гипсокартону, плитке, ламинату и другим основаниям.

Перенесение отметки

Устанавливаем рейку на реперной проектной точке, высота которой соответствует проектной высоте пола здания, то есть ноля, берем отсчёт. При самостоятельной разработке проекта либо при → привязке к местности уже существующего проекта высота этой точки выставляется с помощью колышка либо на какой-то неподвижной поверхности (кирпичный забор, дерево, столб и т.д.) устанавливается метка. Либо такие реперы (метки) выставляет геодезист, сопровождающий стройку. Пусть, к примеру, получилось 162.

Непосредственно у места будущего котлована, вбиваем колышек и, поставив рейку вплотную к нему, снова снимаем значение, пусть оно будет равно 179. Разница составит 17 сантиметров. Откладываем 17 см от низа рейки вверх по колышку, отмечаем значение риской маркера или карандаша. Вбив рядом еще один колышек, чтобы его верх совпал с риской, получим хорошо видимый ориентир, после чего колышек с риской можно убрать.

Как пользоваться лазерным нивелиром при поклейке обоев

Полезен инструмент также и при поклейке обоев, когда очень трудно сориентироваться на ровность вертикальной линии. Чтобы каждый последующий лист обоев располагался ровно, необходимо лазерный уровень включить в режим проецирования вертикальной плоскости. По этой линии можно ориентироваться при приклеивании обоев. Если обои клеятся в горизонтальном направлении, например, то включается режим горизонтального проецирования.

При помощи этого полезного измерительного инструмента можно проверить качество проведенных работ исполнителем. Для этого необходимо включить инструмент и спроецировать луч на стену. Отклонения и неровности расположения листов обоев будут видны по эталонной линии. На основании такой проверки можно добиться снижения стоимости услуг по проведенным работам или вовсе прийти к выводу о переклеивании обоев, но уже за счет исполнителя.

https://youtube.com/watch?v=wJ_uerPSmRQ%3F

Это интересно! При применении прибора нужно выставить ноль. Что означает этот термин? Выставить ноль нивелира — это означает расстояние от земли до луча, который проецирует инструмент. Выставление нуля позволяет упростить поиск луча, особенно когда работы проводятся на улице на дальние расстояния. Если, к примеру, точка ноль уровня составляет 1 метр, а через 20 метров замеры показывают, что проекция находится на уровне 1,2 метр или 0,8 метра, значит, имеются неровности грунта. Эти отклонения могут быть и меньшего значения, визуально выявить которые практически нереально.

Принцип работы во время съемок

Чтобы не допускать ошибок и понимать принцип работы устройства, нужно знать, как он устроен изнутри и какие существуют его виды. Самые распространенные оптические приборы обладают различной степенью точности измерения. Обычно они состоят из зрительной трубы со специальным цилиндрическим уровнем, с помощью которого можно контролировать горизонт оптической оси.

Сквозь оптическую призматическую систему изображение проецируется в оптику трубы, а затем постоянно контролируется. Для того чтобы правильно его настроить для выполнения измерительных работ, нужно внимательно прочесть инструкцию. Благодаря специальным винтовым механизмам (азимутальным, подставочным и элевационным) можно обеспечить максимальную точность выставленного горизонта. Устройство ставят на специальную треногу с осью вращения.

Чтобы результаты измерений были более точными, а погрешности в определении расстояния между разными точками были сведены к минимуму, следует использовать нивелиры цифрового типа. Но для них нужно иметь рейки со специальными штрих-кодами, благодаря которым обеспечивается автоматическая регистрация данных с помощью микропроцессоров.

Принцип работы данного нивелира можно увидеть в интернете в специальных роликах. Если подобные рейки отсутствуют, то данные виды нивелиров применятся по аналогии с обычными оптическими.

Но помните, что перед применением даже самого простого оптического нивелира, его следует подвергнуть таким проверкам:

  • уровня при трубе;
  • уровня круглого;
  • горизонтальности сетей ниток.

Помимо этого, по уровню могут проверять и вертикаль сети ниток разметки устройства с уровнем при трубе.

Немаловажными показателями выступают еще цена деления уровня при трубе, а также ее краткость. Это позволяет определить пригодность.

Сами работы могут выполняться с применением оптических, а также водяных или лазерных уровней.

Принцип работы лазерного уровня (нивелира)

Принцип действия лазерного уровня заключается в работе светодиодного элемента внутри прибора. При использовании агрегат испускает излучение, которое проходит через призму и преобразуется в видимую линию на плоскости:

  1. Большинство уровней оснащены двумя источника света. Лучи от них могут пересекаться крест-накрест под углом 90°.
  2. Более дорогие модели имеют три светодиода и более и способны проецировать соответствующее количество линий.
  3. Существуют позиционные уровни с отвесами, позволяющие направлять луч на потолок и пол одновременно.

Особый интерес представляют ротационные нивелиры — светодиоды в них закреплены на подвижном валу, вращающемся на 360°. Такие устройства позволяют наносить разметку по всей площади помещения.

Некоторые уровни проецируют только точки, но наиболее популярны в использовании модели линейного типа

Отличие от уровня

Уровень и нивелир в понимании большинства обывателей являются идентичным инструментом. Более того, даже строители подчас называют этими терминами один и тот же прибор. Грубой ошибки в этом нет, так как, действительно, эти инструменты работают по схожим принципам и решают примерно одинаковые задачи. И все же для более ясного представления об этих приспособлениях следует определиться, чем отличается уровень?

Нивелир, к примеру, это прибор, который способен работать с одной точкой опоры, вращаясь по всей остальной окружности. В свою очередь, действие уровня распространяется лишь на две точки, между которыми и прокладывается нужная горизонталь. Опять же, строгого разграничения в этих устройствах проводить не стоит, поскольку они оба могут быть задействованы при решении аналогичных задач, но при работе на разных по масштабу и сложности объектах.

ADA Cube 360 – от 10000 руб.

ADA Cube 360 относится к категории компактных профессиональных лазерных нивелиров. Это прибор ротационного типа, способный разметить сразу все помещение по горизонтали и восставить одну вертикальную линию. Среди преимуществ можно отметить обилие функций (самовыравнивание, отключение при бездействии), широкий рабочий диапазон температур, большую дальность и возможность работы в связке с приемником. Прочный корпус с резиновыми прокладками надежно защищает содержимое от ударных и вибрационных воздействий. Он всего лишь в полтора раза больше ранее рассмотренного «кубика» от Бош, но возможности его гораздо шире. Например, он имеет сразу две резьбы крепления на 1/4″. Питание осуществляется стандартными источниками типа АА в количестве 3 штук.

Производитель предлагает сразу четыре комплектации. Самая простая включает только прибор и батарейки (Basic Edition). Можно купить версию с очками, креплением и чехлом, которая обойдется примерно на 500-1000 руб. дороже (Home Edition). Если кроме самого прибора нужен только штатив и чехол, то доплата составит в районе 1000 руб. (Professional Edition). Все ранее обозначенное оборудование, а также кейс – получаем самую навороченную версию, отличающуюся от базовой еще на 2000-3000 руб. (Ultimate Edition).

Технические характеристики ADA Cube 360
Основные характеристикиЗначение
ТипРотационный (2 линии)
Точность0.3 мм/м
Дальность20 м (70 м – с приемником)
Рабочая температура-5…+45 °С
Угол разверстки360° (горизонталь), 120° (вертикаль)
СамовыравниваниеЕсть (в пределах 4°)

Небольшой ролик, из которого вы узнаете об особенностях этого прибора.

Ермак 659-022 – от 3000 руб.

Ермак родом из Китая – именно так можно сказать про эту модель бюджетного построителя. Несмотря на то, что устройство пользуется большим спросом, найти в продаже Ермак 659-022 не так-то просто, равно как и подробное описание изделия. Устройство не отличается высокой точностью, поэтому использовать его рекомендуется только в небольших помещениях. По отзывам отделочников желательно еще и проверить качество настройки прибора перед его эксплуатацией.

Учитывайте, что имеющуюся в нем функцию самонивелирования отключить не получится. В указанную стоимость входит штатив, кейс, очки и две батареи АА. С таким прибором можно проводить практически все работы в квартире, начиная выравниванием потолка и заканчивая монтажом полок на стену.

Технические характеристики Ермак 659-022
Основные характеристикиЗначение
ТипЛинейный (2 линии)
Точность0.5 мм/м
Дальность10 м
Рабочая температура+5…+40 °С
Угол разверстки100° (горизонталь), 120° (вертикаль)
СамовыравниваниеЕсть (в пределах 4°)

Небольшой обзор от человека, который приобрел этот нивелир для изготовления ниши из гипсокартона.

Как пользоваться цифровым нивелиром

Нивелир цифрового типа имеет отличия от остальных конструкций только в отношении управления.


Как пользоваться цифровым нивелиром

Устройство имеет полноценную панель управления, карту памяти и ряд функций. В остальном он очень похож на обычный нивелир:

  • подготовить прибор к работе: ослабить крепление и отрегулировать положение ножек штатива;
  • установка прибора так надежно, как только возможно: при работе на грунте – вдавить посильнее, на твердой поверхности – закрепить без возможности сдвига;
  • поверхность штатива под сам прибор следует разместить как можно ровнее;
  • прибор размещается на штативе, его выравнивают по горизонтали – для этого существует пузырьковый уровень;
  • выполняется фокусировка оптической системы – перед прибором располагается белый лист бумаги или комплектная рейка, после чего установленное программное оснащение по команде или автоматически произведет самонастройку;
  • для замеров следует разместить перед объективом рейку и нажать на соответствующую кнопку панели управления.

Все возможности аппарата прописаны в сопроводительной документации. Рекомендуется следовать изложенному, а после длительной перевозки или хранения – выполнять перенастройку. Обращение с ним требуется бережное.

Достоинства и недостатки оптических и лазерных приборов

Среди главных преимуществ оптических нивелиров можно назвать их автономность, приемлемую цену и высокое качество измерений. Для работы с прибором не нужны ни батарейки, ни розетка. С другой стороны, в одиночку сделать замеры не получится. Для работы с нивелиром этого типа обязательно нужно два человека. Один фиксирует специальную линейку для нивелира с нанесённой на неё шкалой деления ценой 10 мм, тогда как его партнёр производит все необходимые замеры, параллельно записывая нужные сведения в тетрадь.

Цифры на рейке нанесены с шагом в 10 см, а значения от нуля до конца рейки – в дециметрах. Для удобства пять сантиметровых рисок каждого дециметра объединены ещё и вертикальной полоской, так что вся рейка оказывается размеченной знаками в виде буквы «Е», прямой и зеркальной

Работа с нивелиром данной категории не отличается особой сложностью, поскольку прибор не привередлив к погодным условиям, обычно такие приборы изготавливаются из прочных материалов, имеют влаго- и пылезащиту. Главное − понять, как пользоваться нивелиром и рейкой.

Что же касается лазерных приборов, то они больше подходят для бытовых работ. Что же такое лазерный нивелир, и чем он отличается от оптического? Для них не требуется участие посторонних лиц, они универсальны и просты в использовании. Единственный недостаток – необходимость подключения к сети электроэнергии или использование батареек. В этом случае полезной может стать встроенная функция автоматического отключения. Она программируется пользователем на определённый период времени, после которого прибор отключается.

Правила технического обслуживания приборов

Работать с нивелиром необходимо аккуратно, что объясняется чувствительностью данного прибора к любым повреждениям.

После каждой выполненной работы рекомендуется протирать окуляр и линзы мягкой фланелью, которая обычно предоставляется производителем в составе стандартной комплектации к каждой модели. Малейшие загрязнения на поверхности оптической системы приводят к неточности измерений, что негативно сказывается на результате проведенных работ.

Чтобы обеспечить высокую точность оборудования, регулярно производится его поверка. Ее делают раз в три года, о чем делается соответствующая пометка в паспорте к прибору.

Это следует доверять профессионалам, но в некоторых случаях все можно выполнить самостоятельно. Используется обычный лист бумаги, который размещается на известном расстоянии от разметочной рейки. Регулировка оптической системы нивелира выполняется до тех пор, пока измеренные значения не совпадут с фактическими.

Видео по теме: Нивелир — начало работы

Публикации по теме


Правила ремонта лазерного уровня своими руками


Сфера применения и технические параметры сварочного аппарата ВД 306


Особенности применения вязального пистолета для арматуры

Определение погрешностей при измерении превышений

Положение пузырька круглого уровня при выполнении проверки работоспособности компенсатора.

Ее проводят несколькими этапами на местности, при помощи так называемого метода нивелирования из середины. Это делается при помощи двух реек при луче визирования длиной до 90-100 метров. Места их закрепления укрепляют нивелирными костылями или колышками, в которые завинчены винты с головками в виде сферы. Сами рейки должны быть установлены строго вертикально и не должны менять своего положения на протяжении всех измерений.

Прибор укрепляют в их створе на равном расстоянии от этих реек. Его приводят в действие и делают 10 замеров превышений между ними. Это одна серия измерений. Всего надо провести 5-6 таких этапов. У нивелира меняют горизонт перед каждой такой измерительной серией.

Способ №5

Для изготовления лазерного нивелира по такой методике нужно подготовить:

  • лазерную указку высокой мощности;
  • брусок из дерева длиной 50 см и толщиной 25х25 мм;
  • шнур строительный;
  • опору или обычную палку;
  • дрель.

Лазерная указка большой мощности

Брусок просверливают с двух сторон так, чтобы получилось два параллельных друг другу отверстия. В одном отверстии надежно закрепляют указку, во второе вставляют и фиксируют с обратной стороны шнурок.

Опору закрепляют на поверхности пола, иначе работа нивелира будет неточной. Готовое устройство подвешивают в центре помещения, указку направляют в нужную сторону и отмечают линии по проектируемому лучу.

При необходимости нивелир направляют в любую сторону, меняют положение палки. При этом делают соответствующие пометки, а затем соединяют их по линейке.

При помощи простых и не затратных методов можно самостоятельно изготовить лазерный нивелир, который будет работать не хуже магазинных приборов. Это позволит быстрее начать строительный или отделочный процесс и снизить общую себестоимость работ.

Как пользоваться оптическим нивелиром при строительстве фундамента

Алгоритм действий практически идентичен подготовке основания, с тем лишь отличием, что в этом случае фундамент уже готов, если лишь необходимо выровнять. Итак, последовательность работ:

  1. Установите нивелир так, чтобы чётко видеть каждый угол фундамента в относительно узком поле зрения (90° или меньше). Это поможет избавиться от ошибок, связанных с поворотами нивелира на большие углы. Чтобы свести к минимуму ошибку, установите нивелир над фундаментом как можно ниже.
  2. С помощником, удерживающим рейку, прострелите внешние углы a, b, c, d и запишите их высоту. В нашем примере самый высокий угол b.
  3. Из высоты самого высокого угла вычтите высоты остальных углов и запишите разницу − это будет толщина прокладок.
  4. Подкладками выведите углы до уровня высокого угла с допуском ±1,5 мм.
  5. Протяните шнурку между углами. Натянув шнур горизонтально, положите стальные прокладки между лежнем и фундаментом под все лаги, балки и точечные нагрузки.
  6. Для грубой подгонки лежня к шнуру в нужных местах положите подкладки.

Это общие рекомендации при работе с нивелиром на разных строительных этапах постройки дома.

Устройство нивелира и область применения

Роль нивелира – получение данных об уровнях точек и нанесение уровней. Это обеспечивается получением ровной линии, связывающей наблюдателя и цель. Определение уклона дает понять, как ровно располагается объект.

Производится это в основном с помощью пузырька воздуха и визуального наблюдения. Устройство прибора представляет собой конструкцию для замера высот оптическим способом — для прямого просмотра или создания меток.

Основной блок состоит из трубы с линзами, лимбами и винтами для фокусировки. Блок устанавливается на компенсатор (элемент, вбирающий в себя мелкие колебания).

Применяется он для геодезических операций в строительстве (архитектура, дорожное хозяйство), ремонте и работах с ландшафтом. Суть его работы: получение сведений о разностях высот исследуемых точек. Эта информация используется для создания требуемых форм, поверхностей и конструкций

Так, для строительства дорог важно создание определенной величины уклона

Примеры таких работ:

монтаж столбов, создание фундаментов;

  • выравнивание длинномерных участков и значительных площадей;
  • оценка величины проседания мостов и иных сооружений;
  • работы внутри зданий – укладка плитки, заливка полов и т.д.

Виды нивелиров

Приборы подразделяются по 2 основным характеристикам: точность работы и конструктивное устройство.

По точности бывают устройства технического, точного и особо точного класса. Технические дают погрешность около 1 см на дальности 1 км — достаточную для бытовых работ. Более точные способны обеспечить до 0,2 мм/км.

Конструкций нивелира много:

  • гидростатические (с жидкостью внутри);
  • тригонометрические (теодолиты);
  • оптико-механические (классические – с рейками);
  • лазерные (наиболее точные);
  • цифровые (способны к анализу и сохранению данных).

Также применяются эхолот, барометр, локаторы и прочие приборы. Нивелир остается лучшим с точки зрения сочетания практичности и точности.

Оптический оптико — механический

Конструкция типа применяется чаще всего. Основные узлы: оптико-механический блок, опорная подставка и выносная планка.

Оптический оптико — механический

Блок представляет собой оптическую трубку, оснащенную системой линз. Они вращаются в пространстве и позволяют получить увеличение до 20 раз. Резкость наводится маховиком. Дополняют трубку коллиматор, зеркальца, винты юстировки, уровень и лимбы. Вид, получаемый через объектив и линзы, проходит через визирную сетку.

Опорой для трубки является трехножная конструкция, регулируемая под фактические неровности грунта или поверхности.

Рейка представляет собой деревянную или пластиковую планку, на которую нанесена система отметок. Планку относит от трубки помощник, а геодезист ориентируется на нее.

Настройка нивелира (фиксирование вида и его выравнивание, правка положения трубки) выполняется винтами в 3 плоскостях. Выдаваемые показания – в мм/км.

Лазерный

Конструкция строится вокруг светодиодного излучателя. Его свет создает проекцию на рассматриваемой плоскости – вертикальную или горизонтальную. Различают ротационные и линейные модели. Они способны проецировать световое излучение до 100 и более метров.

Лазерный нивелир

В первой свет проходит ряд линз. Он сводится в прямую при вращении его источника вокруг своей вертикальной оси.

Во втором свет проходит сквозь призмы, создающие пару перпендикулярных лучей. Это производится рассеиванием луча на угол до 120 градусов.

Светогенерирующий блок может монтироваться на штативе, его положение в горизонтали контролируется уровнем. Возможно наличие компенсаторов, точность настраивается винтами подстройки. Потребление энергии для излучения закрывается аккумулятором.

Цифровой

Конструкция представляет собой электронное устройство считывающего типа. В едином корпусе размещается оптическая и анализирующая часть. Результат основывается на виде контрольной рейки. Метки на ней могут отличаться от обозначений на оптическом аналоге.

Цифровой нивелир

Работа с нивелиромцифровым заключается в ее установке, нацеливании на рейку и нажатии кнопок. Блок управления прост – порядка 5-7 кнопок и экран для обмена данными с устройством. Спустя 3-5 секунд прибор выдаст показания.

Результаты могут сводиться в журнал, сохраняемый на карту памяти. По кабелю данные скачиваются на персональный компьютер. Питание электроники производится от батареек или небольшого аккумулятора.

Назначение нивелира – как работают простые законы физики?

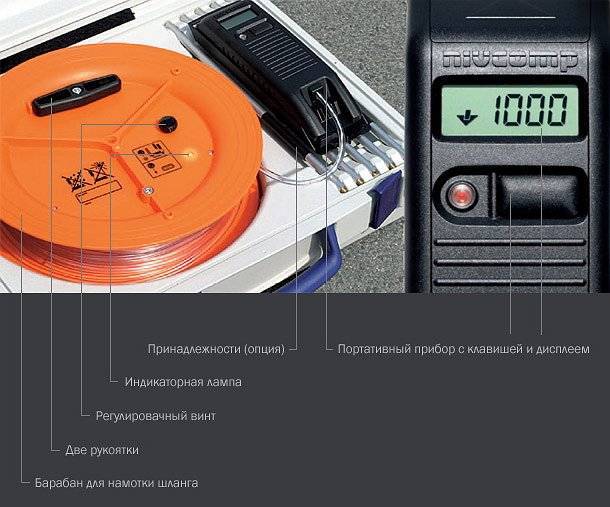

А вот для чего нужен нивелир гидростатического типа? Принцип работы таких приборов основан на свойстве жидкостей в сосудах всегда задерживаться на одном уровне. Положение не должно меняться от высоты точек, где бы ни были установлены сосуды. Это один из самых эффективных методов, а расчеты при таком нивелировании самые точные, и можно определить разность высоты между точками, даже если отсутствует взаимная видимость, именно в таких местах не могут работать описанные выше модели. Единственный недостаток таких измерений – разность высоты ограничивается длиной самой большой из всех трубок, которые соединены при помощи шлангов.

Барометрический нивелир выдает принцип работы в своем названии, все выполняется барометром, имеющимся в данном инструменте. Расчет ведется по данным значений из атмосферного давления с использованием специальной барометрической формулы. А принцип работы радиолокационных нивелиров основывается не только на измерениях радиовысотомеров, а также и на измерениях эхолотов. Они устанавливаются на воздушные и водные суды. Профиль измерений вычерчивается по проходимым путям.

Обозначения нивелирной рейки

Прежде чем начать стрелять местность, неплохо было бы разобраться с тем, как ориентироваться по рейке. Действительно, что это за непонятные буквы «Е», что за черные и красные отметки? В действительности все очень просто.

Рейка разбита на сегменты, каждый длиной по 10 см. Внутри каждого сегмента есть черные и белые участки, длина каждого равна 1 см. Крайние три черных участка объединены боковой линией — это чтобы проще было визуально определять центр сегмента. Цифры обозначают, в каком десятке сантиметров находятся метки сегмента, то есть по сути положение на рейке определяется числом белых и черных участков, прибавленных к номеру десятка.

Но ведь точности в один сантиметр явно недостаточно. Дело в том, что на обратной стороне рейки имеется обычная миллиметровая градуировка, которой на больших расстояниях пользоваться не очень удобно. Поэтому помощник, удерживающий рейку, может дополнительно подстраивать бегунок, руководствуясь командами геодезиста «выше» и «ниже», а затем показать на пальцах количество миллиметров. Также некоторые нивелиры оснащаются метрической сеткой, по которой это отклонение определить еще проще.

Напоследок самый интересный вопрос: почему верхней части рейка имеет красную разметку, расположенную в обратном порядке. Дело в том, что у старых нивелиров не было дополнительной линзы и изображение геодезист видел перевернутым. Но с такими «динозаврами» вам вряд ли придется иметь дело.
