Материал шпонок
Для изготовления шпоночного соединения применяют калибровочный металлопрокат. Чаще всего используется сталь марки 45. Она относиться к углеродистым сталям обычного типа, которая часто применяется для производства деталей высокой прочности. Сталь используется в виде бруска длиной 1 м.
В некоторых случаях может применять углеродистая сталь марки 50. Она необходима, когда требуется повышенные прочностные свойства полученных шпонок. Реже применяются легированные стали, например, марки 40х, для которой характерен высокий показатель твердости, достигаемый путем термической обработки.
Стальные заготовки обрабатываются с помощью фрезы, сверлильных станков, станков для рубки, шлифовальных машин и других инструментов. Используемые станки имеют блок управление, который позволяет с помощью числовых программ изготовить деталь необходимых параметров.
Цена полученной шпонки довольно низка, поэтому приобрести необходимую деталь довольно легко. Но в некоторых случаях, когда есть необходимость срочного получения шпонки, изготовить ее можно самостоятельно. Чаще всего подобная необходимость возникает в сельском хозяйстве, где во время сезонных работ часто возникают поломки, которые нужно отстранить. При этом ближайшие точки продажи необходимых деталей находиться на расстоянии в несколько десятков километров.
Имея небольшое количеству инструмента под рукой и заготовку из соответствующего материала, можно быстро изготовить временную замену. При соблюдении технических характеристик, полученная деталь сможет полноценно заменить заводскую, но лучше всего при первой возможности приобрести шпонку нужной прочности и геометрических параметров. Это необходимо для избежание преждевременного износа механизмов.
Иногда для производства могут использовать другие материалы, например, пластик высокого качества. В качестве материала может использоваться дерево, чаще всего при изготовлении мебели.
В качестве материала лучше использовать разные породы дерева, для шпонки подойдет более мягкий материал чем основной. Это позволит обезопасить основную конструкцию от повреждений в случае повышенной нагрузки. Легче заменить шпонку чем большой конструкционный узел.
Для предотвращения проникания влаги в железобетонные конструкции используются специальные шпонки – ватерстоп. Изготавливают их из резины высокого качества и ПВХ. Это позволяет добиться необходимой степени водонепроницаемости и стойкости к растворам агрессивных химических веществ.
Разновидности
Шпоночное соединение подразделяют на несколько групп:
1. В зависимости от степени подвижности. Это немаловажная характеристика. В этом плане различают:
- Подвижное соединение. В данном случае с направляющей или скользящей шпонкой.
- Неподвижное соединение.
2. Во второй группе рассматривают усилие, которое действует в соединении. Здесь выделяют два вида:
- Напряженные. В таком соединении усилие создается при сборке. Оно существует отдельно от самой рабочей нагрузки.
- Ненапряженные. В таком соединении усилие создается только при наличии рабочей нагрузки.
3. Соединения разделяют по виду используемых шпонок. А именно:
- Призматическая.
- Сегментная.
- Цилиндрическая.
- Клиновая.
- Тангенциальная.
Далее охарактеризуем каждый вид шпонки отдельно. Однако сначала необходимо сказать, что данные детали в основном изготавливаются из качественных, прочных сталей среднеуглеродистых: 45, 50, 55. Это достоверный факт. Для того чтобы повысить прочность шпонок, заготовки для их изготовления обычно подвергаются термической обработке. Она улучшает их качество.
Выбор посадок для шпоночного соединения
Дано: диаметр вала мм; назначение соединения; конструкция шпонки. Требуется: 6.1.1. Определить в зависимости от назначения соединения, конструкции шпонки и диаметра вала основные размеры шпонки и сечений шпоночных пазов вала и втулки. Эти элементы определяются по ГОСТ 23360-78, он же – (СТ СЭВ 189-75), ГО СТ 8790- 79 (СТ СЭВ 5612-86), ГОСТ 24071-80, он же – (СТ СЭВ 647-77), ГО СТ 10748-79 .
По указанным параметрам необходимо выбрать следующие размеры: — ши рину шпоночного соединения в b мм; — вы соту шпонки h мм; — глу бину паза вала t1 мм; — глу бину паза втулки t2 мм; — ди аметр сегментной шпонки d мм. 6.1.2. Выбрать в зависимости от назначения соединения посадки шпонки в паз вала и паз втулки и отклонения для выбранных посадок . 6.1.3.
Вычислить предельные размеры, предельные зазоры или натяги в 19 сопряжении. 6.1.4. Выбрать предельные отклонения непосадочных размеров: — вы соту шпонки h мм; — глу бину паза вала t1 мм; — глу бину паза втулки t2 мм; — длину призматической шпонки lш мм. 6.1.5. Вычертить эскизы соединения и деталей с обозначением размеров, отклонений и шероховатости поверхности.
Указать материал шпонки и условное обозначение для соединения. Шпоночные соединения предназначены для соединения с валами зубчатых колес, шкивов, маховиков, муфт и других деталей и служат для передачи крутящего момента. Это соединение трехразмерное (шпонка — шпоночный паз вала – шпоночный паз втулки, т.е. ступицы колеса, шкива, маховика), которое предназначено для предохранения вала и отверстия от взаимного смещения под действием внешних сил.
В большинстве случаев шпонка в пазах вала и втулки устанавливается по переходной посадке. При этом необходимо предусмотреть возможность сборки – разборки соединения. Для посадки направляющих шпонок в подвижных соединениях целесообразно использовать свободное соединение. Направляющими могут быть только призматические шпонки.
Сегментные шпонки применяют, как правило, только для неподвижных соединений. Для выполнения задачи следует пользоваться выше указанными стандартами и справочниками, а также Рис. 6.1 и табл. 6.1 и 6.2, приведенными в этом пособии.
Шлицевые соединения, такие как шпоночные пазы, предназначены для передачи крутящего момента на соединения шкивов, муфт, зубчатых колес и других валовых деталей.
В отличие от шарнирных соединений, шлицевые соединения выравнивают центр сопрягаемой части в дополнение к передаче крутящего момента. Шлицевые соединения могут передавать больший крутящий момент, чем шпоночные, что приводит к меньшему искажению и смещению канавок и зубьев В зависимости от профиля зуба, шлицевое соединение разделяется на соединения с прямыми, эвольвентными и треугольными профилями зуба.
Когда d является центром, он используется так же, как и когда D является центром, но из-за твердости муфты он не может быть обработан с помощью протяжки. Это центрирование не самое экономичное.
Геометрическая ось шлицевого вала выбрана вокруг внутреннего диаметра d, потому что существует растущее требование к соответствию основным параметрам, которые характеризуют соединение сплайна и внешний диаметр сплайна. Определите размеры линейного шлицевого соединения в соответствии с таблицей G.8.
Если при передаче большого крутящего момента высокая точность центрирования не требуется, используйте b в качестве центра.
Резьбы и резьбовые калибры | Выбор посадок для шлицевых соединений |
Допуски и посадки шпоночных и шлицевых соединений | Расчет плоских размерных цепей |

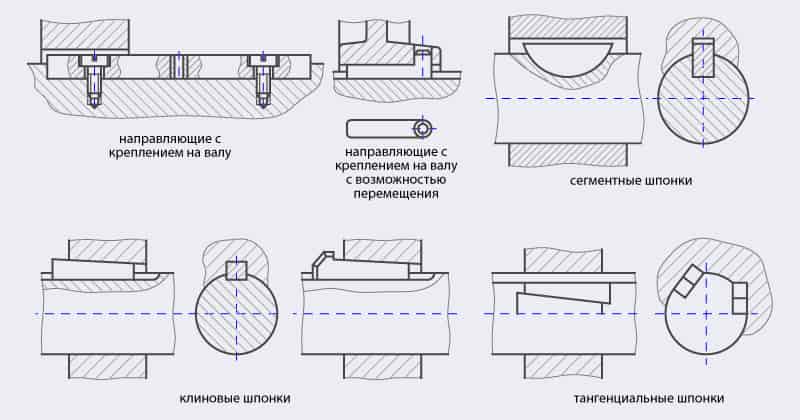

Виды шпонок
Основные виды шпонок делят на два типа: напряженные и ненапряженные. Среди которых выделяются такие типы шпонок:
- Клиновые. Особый тип, который отличаются углом наклона верхней грани. В общем разделение на виды происходит исходя из классификации шпоночных соединений. Устанавливается в паз с помощью физической силы, ударным методом. Применение такого типа соединения позволяет добиться необходимого напряжения. Нарезанный клин, находясь в пазе, распирает его изнутри. За счет силы прижатия, вал и ступица совместно вращаются.Используется довольно редко, так как ее использование предусматривает индивидуальный подгон. Это можно считать недостатком для массового производства механизмов. Основное назначение — применение в тихоходных передачах и узлах неподвижного соединения.
Среди клиновых шпонок выделяют:
- врезные;
- на лыске;
- фрикционные;
- без головки и с головкой.

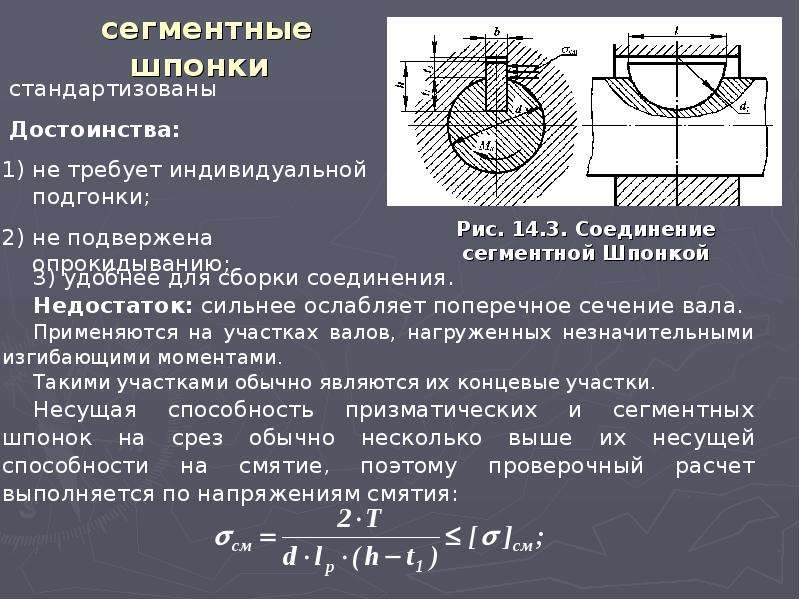

- Сегментные. Производятся в виде сегментной пластины, загоняемой в паз. Производиться методом фрезерования. Широко применяются в производстве, так как просты в изготовлении, не требуют особой точности при нарезании и легко устанавливается. Отличается установкой в боле глубокий паз, в сравнении с аналогами. Глубокий паз не подходит для больших нагрузок, так как значительно снижает прочность вала, поэтому используется при небольших крутящих моментов.
На длинных ступицах может устанавливаться несколько шпонок, так как они имеют фиксированную длину. Выполняют предохранительную функцию на срез и смятие.

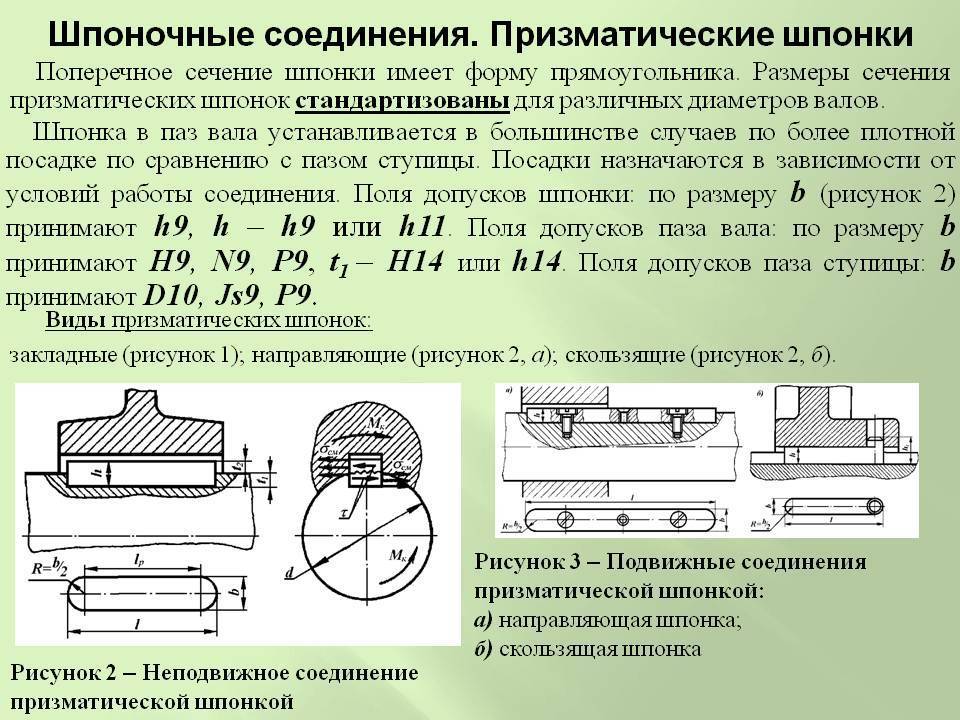

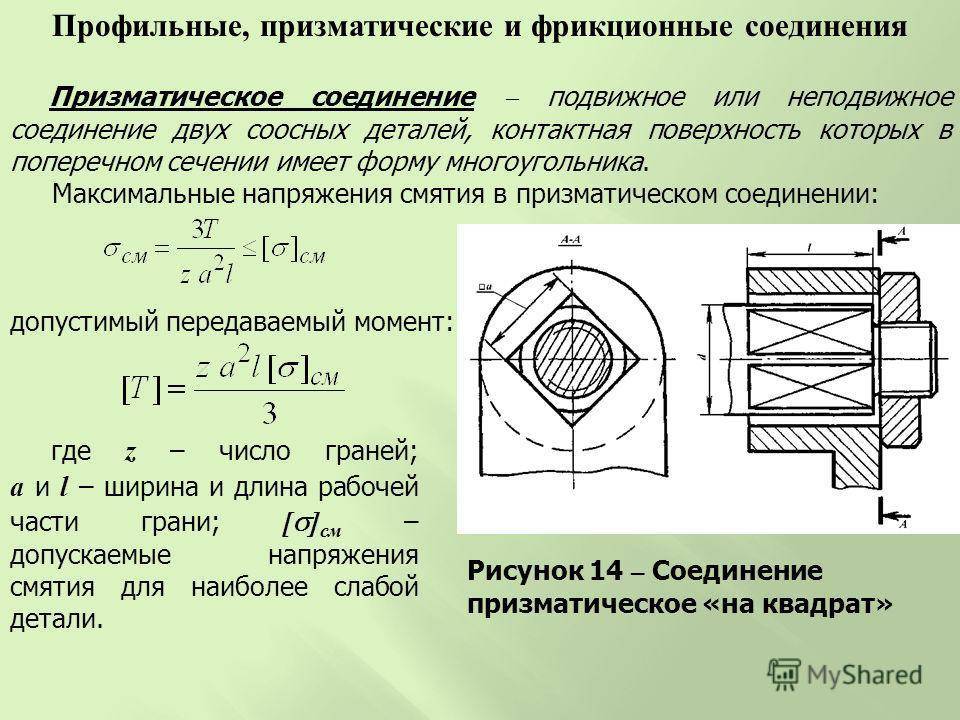

- Призматические. Отличаются параллельными гранями, которые устанавливаются в паз и фиксируют ступицу. Рабочими гранями в таки случаях являются боковые. Относятся к ненапряженному типу шпоночных соединений, поэтому существует вероятность возникновения коррозии в месте соединения. Для исключения коррозии, муфта и вал соединяются с натягом. Концы производятся обычно со скругленными или плоскими концами. Для скругленного типа рабочей поверхностью считается длина прямых краев. Паз нарезается с помощью фрезы.Передача усилия происходит путем давления поверхности паза на шпонку, которая передает крутящий момент на паз ступицы. Данный тип соединения призматической шпонкой часто используется для подвижных соединений, поэтому используют дополнительное крепление с помощью винтов. Как и многие другие типы выполняет функцию предохранителя при смятии и срезе.

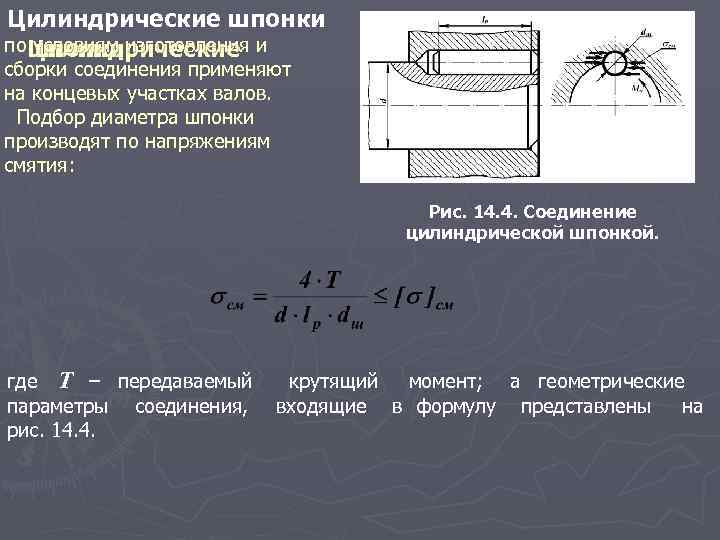

- Цилиндрические. Штифты в таких шпонках изготавливаются в виде цилиндров. Работаю в натяжении с отверстием на торце вала, которое высверливается под соответствующие размеры шпонок. Используется в тех случаях, когда ступица устанавливается на конце вала. Требует особого подхода к монтажу шпоночных соединений.Позволяют работать на срез и смятие. Поэтому выбор шпонки производят исходя из прочности на смятие.
Исходя из типа посадки выделяются:
- Свободная – применяется в случаях, когда выполнять сварочные работы довольно сложно и есть необходимость подвижного сцепления деталей во время работы.
- Плотная – нужна для создания сцеплений, движение которых во время работы выполняется в одном пространственном положении.
Шпонка. Шпоночный паз. Виды, размеры и предельные отклонения.
Призматические шпонки по ГОСТ 23360-78.

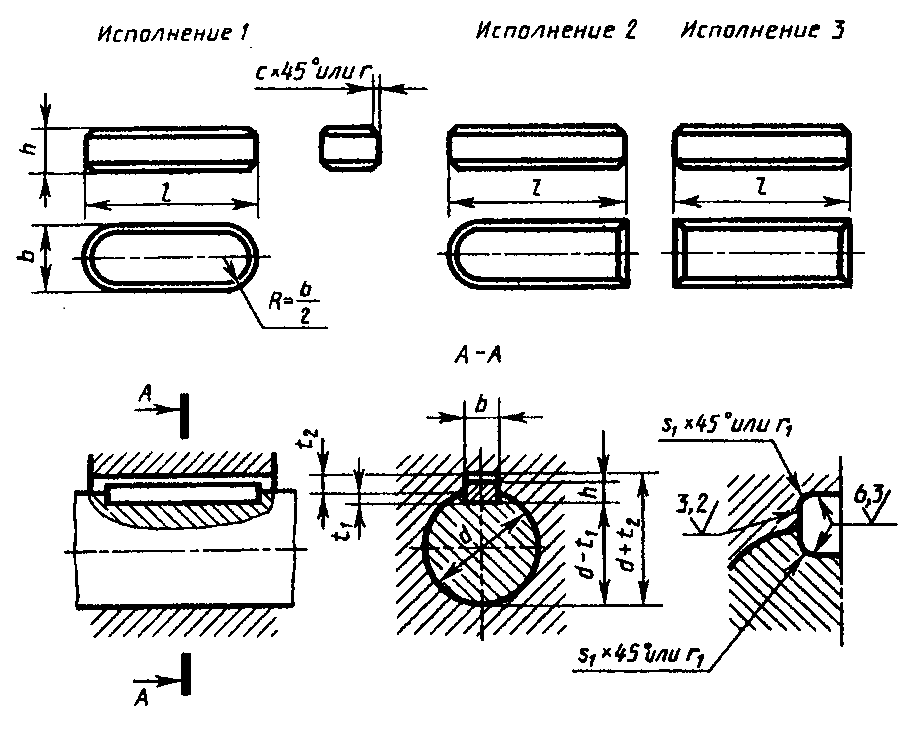

Рис 1. Основные обозначения призматических шпонок и шпоночных пазов.
Таблица 1. Размеры и предельные отклонения призматических шпонок и шпоночных пазов по ГОСТ 23360-78.
Диаметр вала d | Сечение шпонки bхh | Шпоночный паз | Длина l мм | ||||||||||
Ширина b | Глубина | Радиус закругления r или фаска s1 x 45° | |||||||||||
Свободное соединение | Номинальное соединение | Плотное соед. | Вал t1 | Втулка t2 | |||||||||
Вал (Н9) | Втулка (D10) | Вал (N9) | Втулка (JS9) | Вал и втулка (Р9) | Ном.. | Ном. | Пред. откл. | не более | не менее | ||||
Cв.12 до 17 » 17 » 22 | 5×5 6×6 | +0,030 | +0,078 +0,030 | 0 -0,030 | ±0,015 | -0,012 -0,042 | 3,0 3,5 | +0,1 | 2,3 2,8 | +0,1 | 0,25 0,25 | 0,16 0,16 | 10-56 14-70 |
Св. 22 до 30 » 30 » 38 | 8×7 | +0,036 | +0,098 +0,040 | 0 -0,036 | ±0,018 | -0,015 -0,051 | 4,0 5,0 | +0,2 | 3,3 3,3 | +0,2 | 0,25 0,4 | 0,16 0,25 | 18-90 |
10×8 | 22-110 | ||||||||||||
Св. 38 до 44 » 44 » 50 » 50 » 58 » 58 » 65 | 12×8 | +0,043 | +0,120 +0,050 | 0 -0,043 | ±0,021 | -0,018 -0,061 | 5,0 | 3,3 | 0,4 | 0,25 | 28-140 | ||
14×9 | 5,5 | 3,8 | 36-160 | ||||||||||
16×10 | 6,0 | 4,3 | 45-180 | ||||||||||
18×11 | 7,0 | 4,4 | 50-200 | ||||||||||
Св. 65 до 75 » 75 » 85 » 85 » 95 | 20×12 | +0,052 | +0,149 +0,065 | 0 -0,052 | ±0,026 | -0,022 -0,074 | 7,5 | 4,9 | 0,6 | 0,4 | 56-220 | ||
22×14 | 9,0 | 5,4 | 63-250 | ||||||||||
24×14 | 9,0 | 5,4 | 70-280 |
Таблица 2. Предельные отклонения размеров (d + t1) и (d + t2).
Высота шпонок | Предельное отклонение размеров | |
d + t1 | d + t2 | |
От 2 до 6 | 0 -0,1 | +0,1 0 |
Св. 6 до 18 | 0 -0,2 | +0,2 0 |
Св. 18 до 50 | 0 -0,3 | +0,3 0 |
Призматические шпонки с креплением на валу по ГОСТ 8790-79.
Рис 2. Основные обозначения призматических шпонок с креплением на валу и шпоночных пазов.
Таблица 3. Размеры призматических шпонок с креплением на валу по ГОСТ 8790-79.
Ширина b (h9) | Высота h (h11) | Радиус закругления r или фаска s1 x 45° | Диаметр d0 | Длина l2 | Длина l (h14) | Винты по ГОСТ 1491-80 | ||
не менее | не более | от | до | |||||
8 | 7 | 0 25 | 0,40 | М3 | 7 | 25 | 90 | М3×8 |
10 | 8 | 0,40 | 0,60 | 8 | 25 | 110 | М3×10 | |
12 | М4 | 10 | 28 | 140 | М4×10 | |||
14 | 9 | М5 | 36 | 160 | М5×12 | |||
16 | 10 | М6 | 11 | 45 | 180 | М6×14 | ||
18 | 11 | 50 | 200 | |||||
20 | 12 | 0,60 | 0,80 | 56 | 220 | |||
22 | 14 | М8 | 16 | 63 | 250 | М8×20 | ||
25 | 70 | 280 | ||||||
28 | 16 | 80 | 320 | |||||
32 | 18 | М10 | 18 | 90 | 360 | М10×25 | ||
36 | 20 | 1,00 | 1,20 | 100 | 400 | |||
40 | 22 | М12 | 22 | 100 | 400 | М12×30 | ||
45 | 25 | 125 | 450 |
Сегментные шпонки по ГОСТ 8786-68.
Рис 3. Основные обозначения сегментных шпонок и шпоночных пазов.
Таблица 4. Размеры и предельные отклонения сегментных шпонок и шпоночных пазов по ГОСТ 8786-68.
Диаметр вала d | Размеры шпонки b×h×D | Шпоночный паз | |||||||
Передающих вращающий момент | Фиксирующих элементы | Ширина b | Глубина | Радиус закругления r или фаска s1 x 45° | |||||
Вал t1 | Втулка t2 | ||||||||
Номин. | Пред. откл. | Номин. | Пред. откл. | не менее | не более | ||||
От 3 до 4 Св. 4 » 5 | От 3 до 4 Св. 4 » 6 | 1×1,4×4 1,5×2,6×7 | 1,0 1,5 | 1,0 2,0 | +0,1 0 | 0,6 0,8 | +0,1 | 0,08 | 0,16 |
Св. 5 » 6 » 6 » 7 | Св. 6 » 8 » 8 » 10 | 2×2,6×7 2×3,7×10 | 2,0 | 1,8 2,9 | 1,0 1,0 | ||||
Св. 7 до 8 | Св. 10 до 12 | 2,5×3,7×10 | 2,5 | 2,7 | 1,2 | ||||
Св. 8 до 10 » 10 » 12 | Св. 12 до 15 » 15 » 18 | 3×5×13 3×6,5×16 | 3,0 | 3,8 5,3 | +0,2 0 | 1,4 1,4 | |||
Св. 12 до 14 » 14 » 16 | Св. 18 до 20 » 20 » 22 | 4×6,5×16 4×7,5×19 | 4,0 | 5,0 6,0 | 1,8 1,8 | 0,16 | 0,25 | ||
Св. 16 до 18 » 18 » 20 | Св. 22 до 25 » 25 » 28 | 5×6,5×16 5×7,5×19 | 5,0 | 4,5 5,5 | 2,3 2,3 | ||||
Св. 20 до 22 | Св. 28 до 32 | 5×9×22 | 7,0 | +0,3 | 2,3 | ||||
Св. 22 до 25 » 25 » 28 | Св. 32 до 36 » 36 » 40 | 6×9×22 6×10×25 | 6,0 | 6,5 7,5 | 2,8 2,8 | ||||
Св. 28 до 32 | Св. 40 | 8×11×28 | 8,0 | 8,0 | 3,3 | +0,2 | 0,25 | 0,40 | |
Св. 32 до 38 | Св. 40 | 10×13×32 | 10,0 | 10,0 | 3,3 |
Клиновые шпонки по ГОСТ 24068-80.
Рис 4. Основные обозначения клиновых шпонок и шпоночных пазов.
Таблица 5.1 Размеры и предельные отклонения клиновых шпонок и шпоночных пазов по ГОСТ 24068-80.
Ширина b (h9) | Высота h (h11) | Радиус закругления r или фаска s1 x 45° | Длина l (h14) | Высота шпоночной головки | ||
не менее* | не более | от | до | |||
2 | 2 | 0,16 | 0,25 | 6 | 20 | — |
3 | 3 | 6 | 36 | — | ||
4 | 4 | 8 | 45 | 7 | ||
5 | 5 | 0,25 | 0,40 | 10 | 56 | 8 |
6 | 6 | 14 | 70 | 10 | ||
8 | 7 | 18 | 90 | 11 | ||
10 | 8 | 0,40 | 0,60 | 22 | 110 | 12 |
12 | 8 | 28 | 140 | 12 | ||
14 | 9 | 36 | 160 | 14 | ||
16 | 10 | 45 | 180 | 16 | ||
18 | 11 | 50 | 200 | 18 | ||
20 | 12 | 0,60 | 0,80 | 56 | 220 | 20 |
22 | 14 | 63 | 250 | 22 | ||
25 | 14 | 70 | 280 | 22 | ||
28 | 16 | 80 | 320 | 25 | ||
32 | 18 | 90 | 360 | 28 | ||
36 | 20 | 1,00 | 1,20 | 100 | 400 | 32 |
40 | 22 | 100 | 400 | 36 | ||
45 | 25 | 110 | 450 | 40 | ||
50 | 28 | 125 | 500 | 45 | ||
56 | 32 | 1,60 | 2,00 | 140 | 500 | 50 |
63 | 32 | 160 | 500 | 50 | ||
70 | 36 | 180 | 500 | 56 | ||
80 | 40 | 2,50 | 3,00 | 200 | 500 | 63 |
90 | 45 | 220 | 500 | 70 | ||
100 | 50 | 250 | 500 | 80 |
Продолжение.
Таблица 5.2 Размеры и предельные отклонения клиновых шпонок и шпоночных пазов по ГОСТ 24068-80.
Диаметр вала | Сечение шпонки bхh | Шпоночный паз | ||||||
Ширина b | Глубина | Радиус закругления r или фаска s1 x 45° | ||||||
Вал и втулка (D10) | Вал t1 | Втулка t2 | ||||||
Номин. | Пред. откл. | Номин. | Пред. откл. | не менее | не более | |||
От 6 до 8 | 2х2 | 2 | 1,2 | +0,1 0 | 0,5 | +0,1 0 | 0,08 | 0,16 |
Св. 8 до 10 | 3х3 | 3 | 1,8 | 0,9 | ||||
Св. 10 до 12 | 4х4 | 4 | 2,5 | 1,2 | ||||
Св. 12 до 17 | 5х5 | 5 | 3,0 | 1,7 | 0,16 | 0,25 | ||
Св. 17 до 22 | 6х6 | 6 | 3,5 | 2,2 | ||||
Св. 22 до 30 | 8х7 | 8 | 4,0 | +0,2 0 | 2,4 | +0,2 0 | ||
Св. 30 до 38 | 10х8 | 10 | 5,0 | 2,4 | 0,25 | 0,40 | ||
Св. 38 до 44 | 12х8 | 12 | 5,0 | 2,4 | ||||
Св. 44 до 50 | 14х9 | 14 | 5,5 | 2,9 | ||||
Св. 50 до 58 | 16х10 | 16 | 6 | 3,4 | ||||
Св. 58 до 65 | 18х11 | 18 | 7 | 3,4 | ||||
Св. 65 до 75 | 20х12 | 20 | 7,5 | 3,9 | 0,40 | 0,60 | ||
Св. 75 до 85 | 22х14 | 22 | 9 | 4,4 | ||||
Св. 85 до 95 | 25х14 | 25 | 9 | 4,4 | ||||
Св. 95 до 110 | 28х16 | 28 | 10 | 5,4 | ||||
Св. 110 до 130 | 32х18 | 32 | 11 | 6,4 | ||||
Св. 130 до 150 | 36х20 | 36 | 12 | +0,3 0 | 7,1 | +0,3 0 | 0,70 | 1,00 |
Св. 150 до 170 | 40х22 | 40 | 13 | 8,1 | ||||
Св. 170 до 200 | 45х25 | 45 | 15 | 9,1 | ||||
Св. 200 до 230 | 50х28 | 50 | 17 | 10,1 | ||||
Св. 230 до 260 | 56х32 | 56 | 20 | 11,1 | 1,20 | 1,60 | ||
Св. 260 до 290 | 63х32 | 63 | 20 | 11,1 | ||||
Св. 290 до 330 | 70х36 | 70 | 22 | 13,1 | ||||
Св. 330 до 380 | 80х40 | 80 | 25 | 14,1 | 2,00 | 2,50 | ||
Св. 380 до 440 | 90х45 | 90 | 28 | 16,1 | ||||
Св. 440 до 500 | 100х50 | 100 | 31 | 18,1 |
Метод расчета
Расчет шпонки по исходным данным можно создать при помощи программ на компьютере. Самые простые, и хорошие в использовании: MS Excel и OOo Calc. Программа в себя включает расчетные формулы, имеет все нормализованные размеры на валы, ступицы и шпонки.
Для выполнения метода расчета применяем пример с настоящими числами. Их следует заносить в строгой очередности в раздел с синими надписями значений. Проставлять цифры следует в свободную колонку между виртуальными обозначениями из формул и единицами измерения. К примеру:
- Вращающий момент на валу – 300 Н/м.
- Диаметр вала – 45 мм.
- Глубина паза на валу – 5,5 мм.
- Высота шпонки – 9 мм. Подбирается по справочной таблице, которая есть в программе.
- Ширина шпонки – 14 мм.
- Длину шпонки – 63 мм.
- Вариант выполнения – 1. С прямыми углами, или округленными торцами с одной или 2-ух сторон. Выбираем с полукруглыми торцами. По спецификации они обозначаются 1.
- Величина допускаемого при смятии напряжения – 90 Мпа.
- Напряжение среза – 54 Мпа. Значение берется как 60% от величины смятия.
Результаты расчетов программа выдаёт в той же таблице, только ниже, это действующие величины стрессов смятия и среза, нагруженность соединения по этим напряжениям.
В таблице приведены результаты расчета на компьютерной программе MS Excel.
Наименование критерия | Формула расчета | Полученное значение |
Напряжение смятия действующее | ?см=2*T/(d*(h-t1)*Lp) | 77,7 МПа |
Напряжение действующее среза | ?см=2*T/(d*(h-t1)*Lp) | 19,4 Мпа |
Нагруженность по напряжению смятия | sсм=?см/см> | 86,40% |
Нагруженность по срезу | Sср=TСР/ср> | 36,00% |
Расчет на смятие и срез выполняется примерный, потому как не принимается во внимание много факторов, влияющих на практический размер нагрузки:
- неравномерное соединение по всей плоскости;
- наличие фасок на детали, уменьшающих площадь;
- не прилегание на скругленных торцах втулки на зубчатом колесе.
В работе в большинстве случаев делают расчет на смятие, потому как эта сила влияния существенно превосходит давление на срез. При разрушении в результате перегрузок, начинается деформирование поверхности соприкасания деталей, потом шпонка срезается. При расчитывании механизмов, результат умножается на прочностный коэффициент. Для любого вида машин он различный.
Программы подойдут и для расчета круглых шпонок. Площадь влияния и сечение берутся по аналогичности с призматическими, рассчитываются через радиус.
Шпонка. Шпоночный паз. Виды, размеры и предельные отклонения.
Призматические шпонки по ГОСТ 23360-78.
Рис 1. Основные обозначения призматических шпонок и шпоночных пазов.
Таблица 1. Размеры и предельные отклонения призматических шпонок и шпоночных пазов по ГОСТ 23360-78.
Диаметр вала d | Сечение шпонки bхh | Шпоночный паз | Длина l мм | ||||||||||
Ширина b | Глубина | Радиус закругления r или фаска s1 x 45° | |||||||||||
Свободное соединение | Номинальное соединение | Плотное соед. | Вал t1 | Втулка t2 | |||||||||
Вал (Н9) | Втулка (D10) | Вал (N9) | Втулка (JS9) | Вал и втулка (Р9) | Ном.. | Ном. | Пред. откл. | не более | не менее | ||||
Cв.12 до 17 » 17 » 22 | 5×5 6×6 | +0,030 | +0,078 +0,030 | 0 -0,030 | ±0,015 | -0,012 -0,042 | 3,0 3,5 | +0,1 | 2,3 2,8 | +0,1 | 0,25 0,25 | 0,16 0,16 | 10-56 14-70 |
Св. 22 до 30 » 30 » 38 | 8×7 | +0,036 | +0,098 +0,040 | 0 -0,036 | ±0,018 | -0,015 -0,051 | 4,0 5,0 | +0,2 | 3,3 3,3 | +0,2 | 0,25 0,4 | 0,16 0,25 | 18-90 |
10×8 | 22-110 | ||||||||||||
Св. 38 до 44 » 44 » 50 » 50 » 58 » 58 » 65 | 12×8 | +0,043 | +0,120 +0,050 | 0 -0,043 | ±0,021 | -0,018 -0,061 | 5,0 | 3,3 | 0,4 | 0,25 | 28-140 | ||
14×9 | 5,5 | 3,8 | 36-160 | ||||||||||
16×10 | 6,0 | 4,3 | 45-180 | ||||||||||
18×11 | 7,0 | 4,4 | 50-200 | ||||||||||
Св. 65 до 75 » 75 » 85 » 85 » 95 | 20×12 | +0,052 | +0,149 +0,065 | 0 -0,052 | ±0,026 | -0,022 -0,074 | 7,5 | 4,9 | 0,6 | 0,4 | 56-220 | ||
22×14 | 9,0 | 5,4 | 63-250 | ||||||||||
24×14 | 9,0 | 5,4 | 70-280 |
Таблица 2. Предельные отклонения размеров (d + t1) и (d + t2).
Высота шпонок | Предельное отклонение размеров | |
d + t1 | d + t2 | |
От 2 до 6 | 0 -0,1 | +0,1 0 |
Св. 6 до 18 | 0 -0,2 | +0,2 0 |
Св. 18 до 50 | 0 -0,3 | +0,3 0 |
Призматические шпонки с креплением на валу по ГОСТ 8790-79.
Рис 2. Основные обозначения призматических шпонок с креплением на валу и шпоночных пазов.
Таблица 3. Размеры призматических шпонок с креплением на валу по ГОСТ 8790-79.
Ширина b (h9) | Высота h (h11) | Радиус закругления r или фаска s1 x 45° | Диаметр d0 | Длина l2 | Длина l (h14) | Винты по ГОСТ 1491-80 | ||
не менее | не более | от | до | |||||
8 | 7 | 0 25 | 0,40 | М3 | 7 | 25 | 90 | М3×8 |
10 | 8 | 0,40 | 0,60 | 8 | 25 | 110 | М3×10 | |
12 | М4 | 10 | 28 | 140 | М4×10 | |||
14 | 9 | М5 | 36 | 160 | М5×12 | |||
16 | 10 | М6 | 11 | 45 | 180 | М6×14 | ||
18 | 11 | 50 | 200 | |||||
20 | 12 | 0,60 | 0,80 | 56 | 220 | |||
22 | 14 | М8 | 16 | 63 | 250 | М8×20 | ||
25 | 70 | 280 | ||||||
28 | 16 | 80 | 320 | |||||
32 | 18 | М10 | 18 | 90 | 360 | М10×25 | ||
36 | 20 | 1,00 | 1,20 | 100 | 400 | |||
40 | 22 | М12 | 22 | 100 | 400 | М12×30 | ||
45 | 25 | 125 | 450 |
Сегментные шпонки по ГОСТ 8786-68.
Рис 3. Основные обозначения сегментных шпонок и шпоночных пазов.
Таблица 4. Размеры и предельные отклонения сегментных шпонок и шпоночных пазов по ГОСТ 8786-68.
Диаметр вала d | Размеры шпонки b×h×D | Шпоночный паз | |||||||
Передающих вращающий момент | Фиксирующих элементы | Ширина b | Глубина | Радиус закругления r или фаска s1 x 45° | |||||
Вал t1 | Втулка t2 | ||||||||
Номин. | Пред. откл. | Номин. | Пред. откл. | не менее | не более | ||||
От 3 до 4 Св. 4 » 5 | От 3 до 4 Св. 4 » 6 | 1×1,4×4 1,5×2,6×7 | 1,0 1,5 | 1,0 2,0 | +0,1 0 | 0,6 0,8 | +0,1 | 0,08 | 0,16 |
Св. 5 » 6 » 6 » 7 | Св. 6 » 8 » 8 » 10 | 2×2,6×7 2×3,7×10 | 2,0 | 1,8 2,9 | 1,0 1,0 | ||||
Св. 7 до 8 | Св. 10 до 12 | 2,5×3,7×10 | 2,5 | 2,7 | 1,2 | ||||
Св. 8 до 10 » 10 » 12 | Св. 12 до 15 » 15 » 18 | 3×5×13 3×6,5×16 | 3,0 | 3,8 5,3 | +0,2 0 | 1,4 1,4 | |||
Св. 12 до 14 » 14 » 16 | Св. 18 до 20 » 20 » 22 | 4×6,5×16 4×7,5×19 | 4,0 | 5,0 6,0 | 1,8 1,8 | 0,16 | 0,25 | ||
Св. 16 до 18 » 18 » 20 | Св. 22 до 25 » 25 » 28 | 5×6,5×16 5×7,5×19 | 5,0 | 4,5 5,5 | 2,3 2,3 | ||||
Св. 20 до 22 | Св. 28 до 32 | 5×9×22 | 7,0 | +0,3 | 2,3 | ||||
Св. 22 до 25 » 25 » 28 | Св. 32 до 36 » 36 » 40 | 6×9×22 6×10×25 | 6,0 | 6,5 7,5 | 2,8 2,8 | ||||
Св. 28 до 32 | Св. 40 | 8×11×28 | 8,0 | 8,0 | 3,3 | +0,2 | 0,25 | 0,40 | |
Св. 32 до 38 | Св. 40 | 10×13×32 | 10,0 | 10,0 | 3,3 |
Клиновые шпонки по ГОСТ 24068-80.
Рис 4. Основные обозначения клиновых шпонок и шпоночных пазов.
Таблица 5.1 Размеры и предельные отклонения клиновых шпонок и шпоночных пазов по ГОСТ 24068-80.
Ширина b (h9) | Высота h (h11) | Радиус закругления r или фаска s1 x 45° | Длина l (h14) | Высота шпоночной головки | ||
не менее* | не более | от | до | |||
2 | 2 | 0,16 | 0,25 | 6 | 20 | — |
3 | 3 | 6 | 36 | — | ||
4 | 4 | 8 | 45 | 7 | ||
5 | 5 | 0,25 | 0,40 | 10 | 56 | 8 |
6 | 6 | 14 | 70 | 10 | ||
8 | 7 | 18 | 90 | 11 | ||
10 | 8 | 0,40 | 0,60 | 22 | 110 | 12 |
12 | 8 | 28 | 140 | 12 | ||
14 | 9 | 36 | 160 | 14 | ||
16 | 10 | 45 | 180 | 16 | ||
18 | 11 | 50 | 200 | 18 | ||
20 | 12 | 0,60 | 0,80 | 56 | 220 | 20 |
22 | 14 | 63 | 250 | 22 | ||
25 | 14 | 70 | 280 | 22 | ||
28 | 16 | 80 | 320 | 25 | ||
32 | 18 | 90 | 360 | 28 | ||
36 | 20 | 1,00 | 1,20 | 100 | 400 | 32 |
40 | 22 | 100 | 400 | 36 | ||
45 | 25 | 110 | 450 | 40 | ||
50 | 28 | 125 | 500 | 45 | ||
56 | 32 | 1,60 | 2,00 | 140 | 500 | 50 |
63 | 32 | 160 | 500 | 50 | ||
70 | 36 | 180 | 500 | 56 | ||
80 | 40 | 2,50 | 3,00 | 200 | 500 | 63 |
90 | 45 | 220 | 500 | 70 | ||
100 | 50 | 250 | 500 | 80 |
Продолжение.
Таблица 5.2 Размеры и предельные отклонения клиновых шпонок и шпоночных пазов по ГОСТ 24068-80.
Диаметр вала | Сечение шпонки bхh | Шпоночный паз | ||||||
Ширина b | Глубина | Радиус закругления r или фаска s1 x 45° | ||||||
Вал и втулка (D10) | Вал t1 | Втулка t2 | ||||||
Номин. | Пред. откл. | Номин. | Пред. откл. | не менее | не более | |||
От 6 до 8 | 2х2 | 2 | 1,2 | +0,1 0 | 0,5 | +0,1 0 | 0,08 | 0,16 |
Св. 8 до 10 | 3х3 | 3 | 1,8 | 0,9 | ||||
Св. 10 до 12 | 4х4 | 4 | 2,5 | 1,2 | ||||
Св. 12 до 17 | 5х5 | 5 | 3,0 | 1,7 | 0,16 | 0,25 | ||
Св. 17 до 22 | 6х6 | 6 | 3,5 | 2,2 | ||||
Св. 22 до 30 | 8х7 | 8 | 4,0 | +0,2 0 | 2,4 | +0,2 0 | ||
Св. 30 до 38 | 10х8 | 10 | 5,0 | 2,4 | 0,25 | 0,40 | ||
Св. 38 до 44 | 12х8 | 12 | 5,0 | 2,4 | ||||
Св. 44 до 50 | 14х9 | 14 | 5,5 | 2,9 | ||||
Св. 50 до 58 | 16х10 | 16 | 6 | 3,4 | ||||
Св. 58 до 65 | 18х11 | 18 | 7 | 3,4 | ||||
Св. 65 до 75 | 20х12 | 20 | 7,5 | 3,9 | 0,40 | 0,60 | ||
Св. 75 до 85 | 22х14 | 22 | 9 | 4,4 | ||||
Св. 85 до 95 | 25х14 | 25 | 9 | 4,4 | ||||
Св. 95 до 110 | 28х16 | 28 | 10 | 5,4 | ||||
Св. 110 до 130 | 32х18 | 32 | 11 | 6,4 | ||||
Св. 130 до 150 | 36х20 | 36 | 12 | +0,3 0 | 7,1 | +0,3 0 | 0,70 | 1,00 |
Св. 150 до 170 | 40х22 | 40 | 13 | 8,1 | ||||
Св. 170 до 200 | 45х25 | 45 | 15 | 9,1 | ||||
Св. 200 до 230 | 50х28 | 50 | 17 | 10,1 | ||||
Св. 230 до 260 | 56х32 | 56 | 20 | 11,1 | 1,20 | 1,60 | ||
Св. 260 до 290 | 63х32 | 63 | 20 | 11,1 | ||||
Св. 290 до 330 | 70х36 | 70 | 22 | 13,1 | ||||
Св. 330 до 380 | 80х40 | 80 | 25 | 14,1 | 2,00 | 2,50 | ||
Св. 380 до 440 | 90х45 | 90 | 28 | 16,1 | ||||
Св. 440 до 500 | 100х50 | 100 | 31 | 18,1 |
Профильная труба и способы использования
Профиль можно применять в сборке практически любых конструкций, промышленного, коммерческого и бытового назначения. В быту ее часто используют для сборки систем хранения вещей, в качестве аквариумной подставки, для навесов на балконе или веранде. На профиле может удерживаться мебель: стол, барная стойка, телевизионная подставка, поручни для занятий. Профиль часто применяется в коммерческом строительстве, из него собирают лестницы, различные легконесущие конструкции для террас, навесов, подиума и сцены.
Список можно продолжить, профиль подходит для различных решений, поэтому часто привлекает мастеров, использующих его в строительстве и дизайне. Чаще всего из трубы изготавливают опору под барную стойку, держатели для шкафа купе или аквариумную подставку. Наиболее щепетильно нужно отнестись к подставке для аквариума и учесть постоянно оказываемую нагрузку. В зависимости от этого параметра выбирается материал для изготовления.
Характеристика шпоночных соединений
Шпонка представляет собой продолговатую деталь, которая вставляется в паз, вырезанный в валу. Они имеют в разрезе разную форму и делятся:
- призматические;
- круглые;
- сегментные;
- тангенциальные;
- клиновые.
По исполнению различают ненапряженные и напряженные соединения.
Призматические шпонки устанавливаются с легким натягом. Аналогично собирают сегментное соединение. Происходит центрирование без монтажных напряжений. Такие соединения относят к ненапряженным.
При установке клиновых шпонок и из разновидности — тангенциальных, требуется точно подогнать размер. Делается большой монтажный натяг при запрессовке втулки и возникает осевое смещение. Соединения называют напряженными.
Ступица имеет сквозную выборку по отверстию и надевается на выступающую из вала шпонку.
Прочность шпоночного соединения рассчитывают:
Обычно расчет ведется на смятие шпонки, поскольку разрушение начнется с него. Срез шпонки возможен только в случаях, когда напряжение сконцентрировано по линии соприкосновения вала и ступицы при неправильной подгонке шпонок. Если сечение детали значительно меньше ее высоты, он может срезаться. Это используют, когда нужен предохранительный механизм от перегрузок. Менять детали зубчатого зацепления дорого и долго, проще переставить шпонку.
Выбор шпонки для расчета осуществляется по диаметру вала подбором соответствующих ему соединительных деталей. Длина вычисляется по нагрузке, чтобы она ее выдержала. Все детали имеют стандартные размеры, и выбираются по таблице округлением до большей, чем расчетная деталь.
На смятие расчет делается по формуле:
Где: Mкрmax – максимальный крутящий момент, допустимый на валу;
D – диаметр вала, соответственно 0,5 d его радиус;
K – высота выступающей из паза вала части шпонки ;
δсм – допускаемое напряжение при смятии.
Откуда расчетный размер длины шпонки высчитывается по формуле:
Подбор детали нужного размера делается по таблице нормализованных длин для шпонок. Значение округляется до ближайшего размера. Например, в результате расчета получили расчетную длину 16,6. 16 мм будет мало, следующее значение 18 мм подходит.
Проверка правильности расчета делается на срез, по формуле:
Где: τср – допустимое значение на срез.
Минимальная расчетная длина детали на срез проверяется по формуле:
Расчетная длина по второй формуле должна быть больше. Сравнением 2 чисел определяется нагруженность соединения.
При больших нагрузках ступица может оказаться короче расчетной длины шпонки. В этом случае устанавливается 2 детали. Надо учитывать погрешность изготовления деталей и неравномерно распределенную нагрузку. Расчетный коэффициент нагрузки при 2 соединениях 0,75.
Пазы делаются под углом 180° и располагаются напротив. Для упрощения технологии обработки, рекомендуется на разных диаметрах одного вала фрезеровать одинаковые пазы. Операция проводится с одной установки и инструмент не выходит из оси.
