Разборка ствола перфоратора Makita 2450

Патрон

При помощи плоской отвертки разбирается патрон. Ремонт перфоратора “Макита 2450” своими руками начинают с этого элемента. Отжав крышку патрона, снимают резиновый пыльник. Демонтируется стопорное кольцо. Затем снимается крышка патрона и металлическое кольцо. Оно запирает в стволе шарик фиксации бура. Он вынимается, и металлическая шайба, коническая пружина достаются без усилий.

Причиной поломки может быть износ деталей. Он выявляется, если бур не защелкивается автоматически, без отжатия крышки. Проверив все детали, выявляют причину поломки. Старые элементы очищают от грязи и старой смазки. Шарик густо обрабатывают новым маслом. Коническая пружина устанавливается узкой стороной к резистору.

Направляющая шайба должна прижать ее так, чтобы оказаться ниже отверстия в стволе. Ремонт перфоратора “Макита 2450” с области патрона требует фиксации шарика в лунке. Все детали собирают в обратном порядке.

Технические характеристики

Потребляемая мощность MAKITA HR2450 равна 780 Вт, что даёт возможность работать практически с любыми видами строительных материалов (дерево, металл или бетон). Номинальная энергия удара – 2.7 Дж

Обратите внимание, что для каждого материала установлен максимально допустимый диаметр отверстия. В частности:

• Для дерева – 32 мм.
• Для металла – 13 мм.
• Для бетонных покрытий – 24 мм.

Данные параметры получены производителями в результате технических испытаний. Превышать установленные значения не рекомендуется: повышается вероятность износа электродвигателя, соответственно сокращается срок эксплуатации инструмента.

В базовую комплектацию входит один зажимной патрон. Тип патрона SDS Plus. Кстати, этот нюанс говорит о том, что инструмент предназначен для бытового применения. Поэтому производители лукавят, заявляя эту модель перфоратора, как профессиональный инструмент. SDS Plus предназначен для работы с бурами, диаметр хвостовика которых не превышает 10 мм. В профессиональных перфораторах применяется патрон SDS Max, который подходит для хвостовиков диаметром 18 мм.

Из полезных опций можно выделить следующие особенности:

1. Автоматическая блокировка – включается при падении напряжения в электросети.
2. Защитная система, предотвращающая попадание мусора внутрь инструмента.
3. Предохранительная муфта – разрывает сцепление патрона и двигателя при заклинивании сверла.
4. Реверс – изменяет направление вращения сверла на противоположное.
5. Регулятор частоты вращения.

Это базовые характеристики, заявленные производителем. Специалисты знают, что все достоинства и недостатки инструмента можно выявить только в процессе работы. Поэтому посмотрим, что говорят о перфораторе «Макита» 2450 отзывы покупателей.

Порядок разборки патрона перфоратора Макита

Ремонт патрона перфоратора начинается с установки перфоратора вертикально на заднюю крышку корпуса. Правильно выполнить работы по разборке поможет схема перфоратора hrмакита. А нужна ли замена патрона перфоратора макита 2470? Ответ можно получить только после полной разборки патрона своими руками. При помощи отвертки или съемника снимается пыльник, освобождается патрон от стопорного кольца, кожуха муфты, металлического кольца 20 поз.4. Дальше надо аккуратно достать шарик поз.20, снять направляющую шайбу поз.5 и коническую пружину поз.6, его поддерживающую. Патрон разобран.

На схеме ниже изображено устройство патрона перфоратора.

Основные неисправности перфоратора makita 2450, вызывающие дефекты в работе зажимного патрона, являются:

• износ защитного резинового пыльника поз.1;
• расслабление стопорного кольца поз.2 или его частичный износ;
• износ шарика поз.20;
• потеря упругости конической пружины поз.6 или ее растяжение.

Ремонт патрона перфоратора представляет собой не сложную процедуру и как правило легко выполняется любым человеком, который может держать в руках отвертку.

Если замена резинового пыльника, стопорного кольца, конической пружины не представляют сложности, то замена нового шарика требует внимания. Новый шарик должен иметь размер по диаметру 7мм ±1 мкм. В качестве смазочных материалов рекомендуется применять специальную смазку, разработанную для перфоратора Макита. Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30г для редуктора. Для хвостовиков буров рекомендуется применять смазку Макита 196804-7.

Собирая патрон, коническую пружину устанавливайте узкой стороной к перфоратору. Не забывайте, ремонт патрона перфоратора своими руками требует внимательности от собирающего.

Порядок сборки быстроразъемного патрона

Сборка производится на чистой поверхности. Детали предварительно промыты, высушены и смазаны тонким слоем рекомендуемой смазки.

Смазывается вал редуктора смазкой Makita 183477-5 SDS-PLUS. На вал в определенной последовательности собираются все входящие детали патрона.

Установив коническую пружину поз.6, наденьте направляющую шайбу поз.5 и зафиксируйте ее шариком поз.20, вставив его в паз вала редуктора.

Осталось надеть кольцо поз.4, кожух муфты поз.3, зафиксировать детали стопорным колечком поз.2. На последнем этапе вставьте в торец патрона защитный наконечник поз.1 ремонт патрона перфоратора Макита 2450 на этом закончен. Осталось проверить его качество, вставив в патрон бур. При правильной сборке патрон удерживает бур от самопроизвольного выпадания. Патрон собран.

Советы

При должном уходе и периодической чистке инструмента срок его службы значительно увеличится. Нелишним будет соблюдение некоторых правил эксплуатации перфоратора, чтобы снизить риск возникновения неисправностей.

• Перед началом использования осмотрите состояние прибора.
• По завершении работы очистите аппарат от грязи. Можно воспользоваться воздушной струей, например, из пылесоса.
• Если для работы с электрическим устройством понадобилась его транспортировка в холодный период года, перед использованием дайте ему отогреться (смазка должна оттаять).
• Придерживайтесь норм эксплуатации, указанных в инструкции.
• Храните инструмент в тепле, сухом помещении.
• Не допускайте попадания влаги, а также конденсата из воздуха.
• Если аппарат долго не используется, хранить его лучше в полиэтилене и картонной коробке.

О том, как устранить неполадки в перфораторе Makita — следующее видео.

Главная страница » Макита 2450 Разборка Видео

Устройство перфоратора Макита

Среди пользователей перфоратор Макита зарекомендовал себя как инструмент с наибольшим функционалом. Он долговечен и не требует специальных навыков для использования, легок и удобен во время работы.

Конструкцией предусмотрена специальная защитная система, предназначенная для ограничения распространения пыли. При своевременной очистке инструмент будет работать качественно на протяжении всего срока службы.

Макита нашел широкое применение у людей, которые предпочитают заниматься ремонтом самостоятельно. В эксплуатации инструмент прост, финансовые затраты на обслуживание минимальны, стоит недорого.

Производитель представляет следующие технические характеристики:

• Общий вес – 2,04 кг
• Система SDS позволяет крепить буры
• Можно долбить и сверлить
• В системе предусмотрены три режима функционирования
• Наибольшее число ударов в минуту – 4500
• Поступательная сила движения – 2,7 джоуля
• Мощность сетевого питания составляет 780 ватт.

Устройство перфоратора, схема сборки и список запчастей

Инструмент состоит из однофазного двигателя и ротора. За вращательные движения отвечает шестерня, расположенная на вале якоря. Между ними имеются подшипники, один из которых «пьяный», именно он передает движения на работающие детали.

Ремонт перфоратора бочкового

Данная процедура не отличается от ремонта обычного перфоратора. Стоит учесть, что двигатель и вал расположены вертикально.

Как починить перфоратор своими руками

Процедура ремонта в домашних условиях является оптимальным решением и обойдется дешевле, чем услуги сервисных центров. Ремонт инструмента стоит дорого и не факт, что попадется добросовестный мастер. Прежде чем задуматься, как сделать перфоратор, стоит обзавестись необходимыми инструментами, запастись теоретическими знаниями, как разобрать и собрать перфоратор. После окончания ремонта запустите в щадящем режиме.

Своевременный ремонт перфоратора: как правильно разобрать перфоратор Макита?

Вы доберетесь до стального шарика диаметром 7 мм поз.20.

Теперь можно снять корпус механической части Он черного цвета. При помощи шуруповерта открутите четыре шурупа в торце корпуса.

Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.

Дальше надо снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки.Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфоратора. Ротор держится в механической части за счет косозубых шестерен редуктора. Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.

Получится вот такой узел в старой смазке. Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой. Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.

из внутреннего корпуса поз.49, арт.153687-8. Очистите детали от старой смазки.

Получится вот такая гора чистых деталей. А теперь тщательно просматривайте детали, резиновые кольца сразу выбрасывайте, подобрав новые.

Бракованные детали замените на новые.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

• разрушение быстроразъемного патрона;
• выход из строя подшипников;
• поломка ударного механизма;
• износ ствола перфоратора;
• износ резинок бойка и ударника;
• поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора  Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео. Освободите ее от старой смазки. Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Макита

Ремонт частей ствола перфоратора Макита 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра. Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.

Рассмотрим самую сложную неисправность – выход из строя ударного механизма. Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности.

Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола. металлическое кольцо поз.27. арт. 324216-6.

Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Успехов вам!

Оснастка перфоратора

Чтобы получить более полное представление о широких возможностях перфоратора, совершим краткий экскурс в мир насадок, которые применяются в работе этого электроинструмента. Основные виды насадок:

• Буры. «Свёрла», предназначенные для бурильных работ по камню и бетону. На конце усилены твердосплавной головкой. Основное предназначение — проведение монтажных работ, крепёж, проводка коммуникаций.
• Коронки (цифенборы). Устройство для вырезания отверстий большого диаметра. Если необходимо сделать отверстие большой глубины, с коронками применяют специальные переходники, позволяющие выдвигать оснастку на нужную длину. Успешно применяются для обработки керамической плитки, в монтаже электрооборудования.
• Зубила. Самая многообразная категория насадок для перфоратора. Различаются размерами, формой, длиной и шириной рабочей поверхности. Бывают зубила в форме пики, в форме плоской лопатки, а также канальные зубила (штроберы), предназначенные для выдалбливания каналов в бетонных или кирпичных стенах. Незаменимый помощник при демонтажных работах (снятие старой плитки, демонтаж стяжки, подгонке и выравнивании кирпичной кладки перед штукатуркой).

Фотогалерея: буры, коронки и зубила

Буры для сверления камня и бетона

Коронки сверлят большие отверстия Зубила режут бетон и долбят канавки

Устанавливаются все виды насадок в SDS+ патрон одинаково, в фиксации используется принцип подвижных зажимных шариков. При правильной установке оснастка может свободно перемещаться по продольной оси, не выпадая при этом из гнезда.

Устройство перфораторов Макита 2450 и 2470

Перфоратор Makita условно состоит из электрической и механической частей. Причем, в пластмассовом корпусе черного цвета располагается механический узел перфоратора, а под зеленым пластмассовым корпусом скрывается электрическая часть перфоратора.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не только крутящий момент и поступательный ударный импульс.

Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при этом продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

Детали быстроразъемного патрона

Разобрав патрон, выкрутите четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, надавливая на торец вала перфоратора, снимите черную пластмассовую крышку.

Снимаем крышку механического блока

Чтобы вынуть механический блок из зеленого корпуса статора, надо:

1. 1. Выкрутить три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;

1. 2. Снять крышку;

1. 3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.

Теперь можно вытаскивать механический блок из корпуса статора.

Вид механического блока

Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. крепится в механическом блоке за счет трения зубьев шестеренок и вытаскивается путем пошатывания и разъединения одновременно.

Разборка механического блока ударного узла

Механический узел собран на внутреннем корпусе поз.49. Для снятия промежуточного вала надо выкрутить в основании корпуса два болта поз.43. Еще промежуточный вал фиксируется рычагом переключателя режимов.

Два слова о переключателе режимов

В перфораторах Макита 2450, 2470 установлен рычаг, который обеспечивает инструменту три режима работы. Перфоратор может просто сверлить, просто долбить, и долбить с одновременным сверлением. Рычаг переключателя надет на ось внутреннего корпуса и фиксируется компрессионной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.

Пришло время снять промежуточный вал.

Промежуточный вал

Разборка промежуточного вала

Для разборки промежуточного вала воспользуйтесь схемой, прилагаемой настоящей инструкцией.

Фото схемы промежуточного вала с указанием порядка разборки

С вала поз.40  снимите по порядку:

• а). подшипник поз.46 и кольцо поз.47;
• б). прямозубую шестеренку поз.42;
• в). подшипник качения поз.41;

А с другой стороны вала снимите:

• г). плоскую шайбу 12 поз.35;
• д). подшипник 606 поз.36;
• е). стопорное кольцо S-7 поз 37;
• ж). компрессионную пружину 7 поз.38;
• з). муфту сцепления поз.39.

Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

Из вала надо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.

Цилиндр разбирается очень просто:

1. 1. Из него надо достать ударник поз.30;

1. 2. Выбивается шарнир поршня поз.34;

1. 3. Снимаются две плоские шайбы поз.33,35.

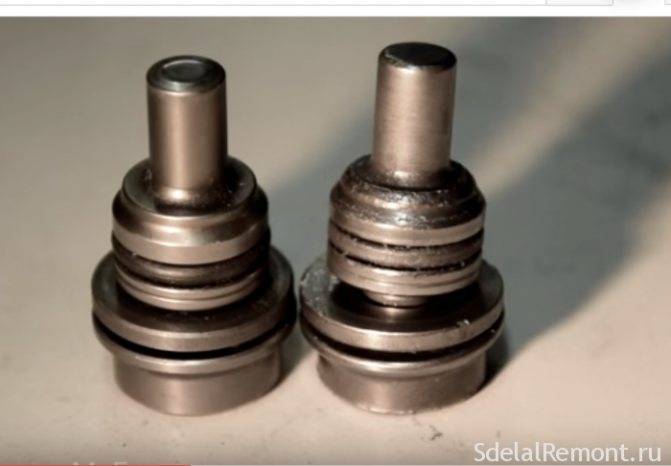

Цилиндр разобранный

Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:

• — кольцевую пружину 28 поз.16;
• — шайбу 30 поз.17;
• — компрессионную пружину 31 поз.18;
• — прямозубую шестерню 51 поз.19;
• — стальной шарик 7,0 поз.20.

А со стороны внутренней полости вала надо снять:

• — кольцевую пружину 28 поз.29;
• — резиновое кольцо поз.28;
• — металлическое кольцо поз.27;
• — резиновое кольцо 15 поз.26;
• — кольцо 9 поз.25;
• — плоскую металлическую шайбу 28 поз.22.

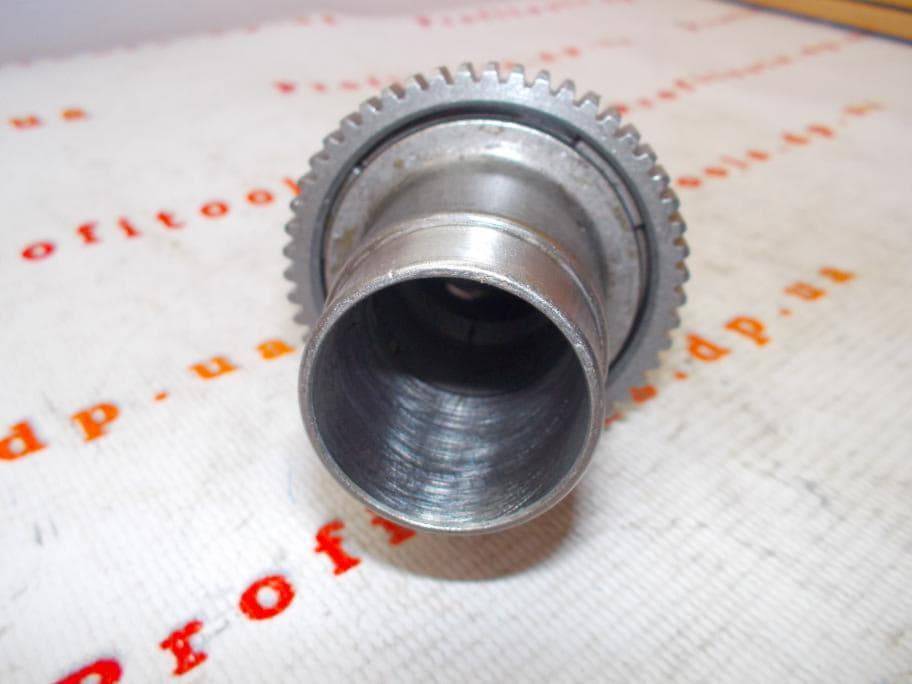

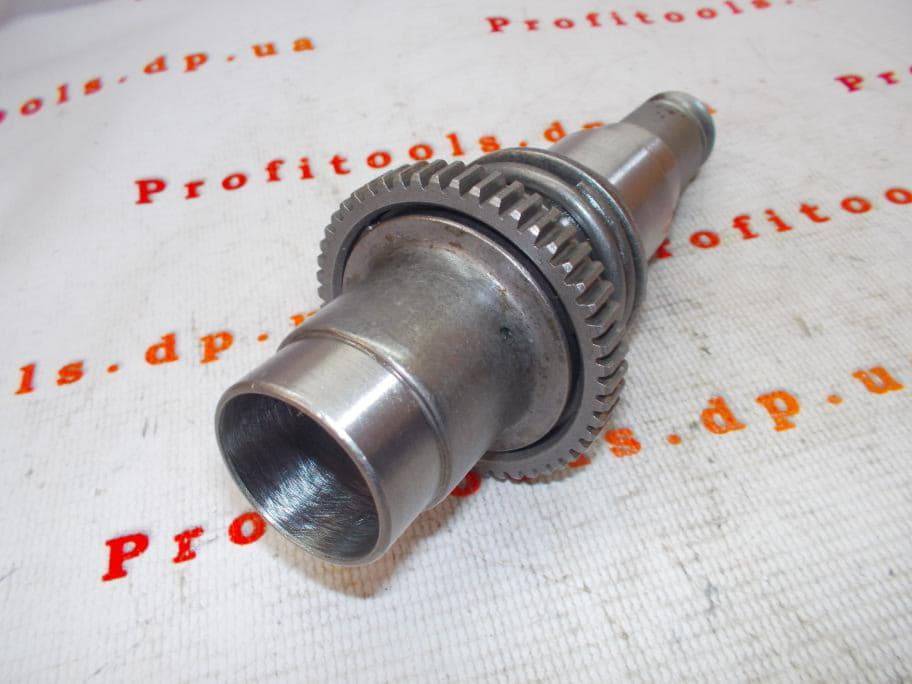

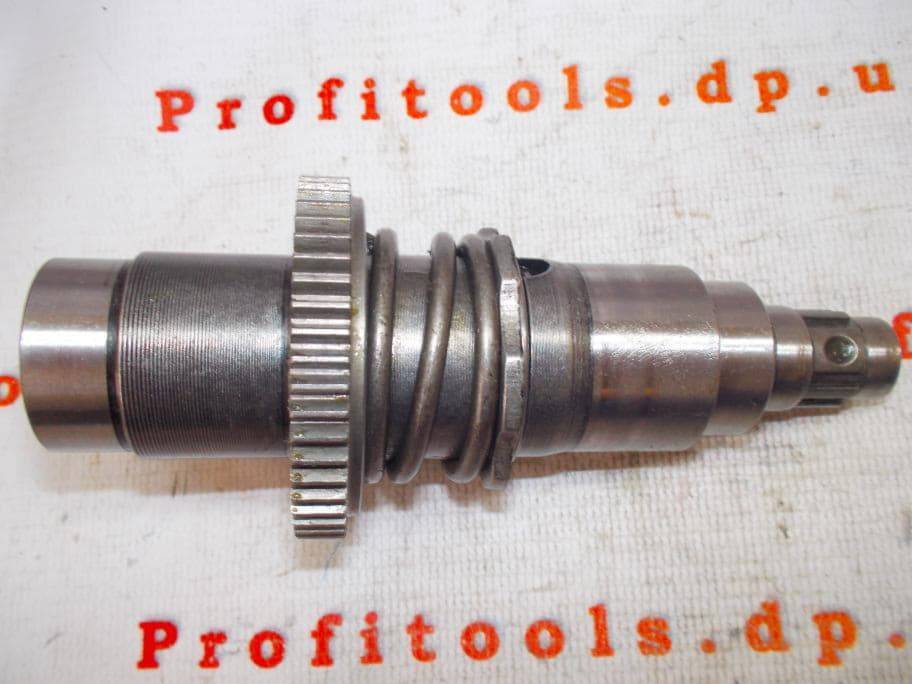

Вал ствола в разобранном виде

Разборка электрической части перфоратора Макита 2450, 2470

В состав электрической части перфоратора Makita 2450,2470 входят:

1. ротор поз.54;

1. статор поз.59;

1. выключатель TG813TLB-1 поз.68;

1. угольные щетки СВ-419 поз.65;

1. щеткодержатель поз.63,66.

Для снятия статора достаточно постучать по торцу пластмассового зеленого корпуса со стороны статора деревянной киянкой или бруском.

Но сначала надо выкрутить два самонарезающих винта 4×60 мм поз. 57.

При частом постукивании по корпусу, статор самопроизвольно выступает за края корпуса, а дальше вынимается руками.

Остальные элементы электрической части перфоратора Макита 2450 или 2470 демонтируются легко, поскольку ничем не крепятся.

Разборка перфоратора закончена.

Перфоратор Макита 2450 разобран

Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма нужно вынуть его из внутреннего корпуса.

Из вала нужно вынуть цилиндр поз.32, вставленный во внутреннюю полость вала.

Цилиндр разбирается не составит труда:

1. 1. С его применением нужно достать ударник поз.30;

1. 2.4. Выбивается шарнир поршня поз.34;

1. 3. Снимаются две плоские шайбы поз.33,35.

Чтоб разобрать сам вал поз.21 ударного механизма, нужно не знакомых вала установки патрона снять:

• — кольцевую пружину 28 поз.16;
• — шайбу 30 поз.17;
• — компрессионную пружину 31 поз.18;
• — прямозубую шестерню 51 поз.19;
• — металлической шарик 7,0 поз.20.

А не знакомых внутренней полости вала нужно снять:

• — кольцевую пружину 28 поз.29;
• — резиновое кольцо поз.28;
• — железное кольцо поз.27;
• — резиновое кольцо 15 поз.26;
• — кольцо 9 поз.25;
• — плоскую железную шайбу 28 поз.22.

Вал ствола в разобранном виде

Неисправность переключателя

В процессе ознакомления с вопросом о том, как собирать Makita 2450, необходимо выяснить частые неисправности коммутатора. Они могут быть вызваны износом металлических штифтов. В этом случае любой из режимов не будет активирован. Необходимо будет заменить переключатель. Это должно быть сделано в случае перелома посадочных выступов.

Если резиновое кольцо изношено, будет небольшая утечка смазки. Я должен заменить его.

Бывает, что замок ломает клюв, который прикреплен к углублениям редуктора. Ноги когтей могут быть повреждены. Чтобы избежать всех вышеперечисленных сбоев, вы должны тщательно обрабатывать инструмент.

Как разобрать перфоратор Макита своими руками? Схема сборки модели 2450

На сегодняшний день застройщики предлагают покупателям сотни различных квартир и домов. Нередко жильцы хотят незначительно изменить их параметры, сделав жилье более удобным и комфортным.

Перфораторы Макита позволят выполнять ремонтные работы качественно и быстро. Заводские детали и хорошее качество сборки увеличат срок эксплуатации и помогут избежать сбоев в процессе реставрации.

Статья даст представление об основных преимуществах продукции этого производителя.

Устройство перфоратора Макита

Среди пользователей перфоратор Макита зарекомендовал себя как инструмент с наибольшим функционалом. Он долговечен и не требует специальных навыков для использования, легок и удобен во время работы.

Конструкцией предусмотрена специальная защитная система, предназначенная для ограничения распространения пыли. При своевременной очистке инструмент будет работать качественно на протяжении всего срока службы.

Макита нашел широкое применение у людей, которые предпочитают заниматься ремонтом самостоятельно. В эксплуатации инструмент прост, финансовые затраты на обслуживание минимальны, стоит недорого.

Производитель представляет следующие технические характеристики:

• Общий вес – 2,04 кг
• Система SDS позволяет крепить буры
• Можно долбить и сверлить
• В системе предусмотрены три режима функционирования
• Наибольшее число ударов в минуту – 4500
• Поступательная сила движения – 2,7 джоуля
• Мощность сетевого питания составляет 780 ватт.

Почему перфоратором Макита нежелательно долбить?

Нередко техника выходит из строя, и бур вылетает из перфоратора. Это случается в силу разных причин. Многие пользователи перфораторов Макита сталкиваются с тем, что их устройство не бьёт, но сверлит при этом. Устранить поломку можно самостоятельно. Наиболее распространенные причины неисправностей представлены ниже:

• Износ промежуточного вала
• Деформация зажимных узлов
• Поломка шатунной системы
• Недостаток смазки для корректной работы
• Поломка ударных составляющих

Перфоратор Макита: ремонт своими руками

Самостоятельный ремонт инструмента допускается при наличии специальных навыков и знаний.

Технология диагностики и устранение неисправностей идентичны другим устройствам. Для начала следует разобрать инструмент, сняв корпус, после чего извлечь устаревшую смазку и загрязнение.

Узлы, которые перестали работать, рекомендуется заменить. После этого все составные элементы механизма устанавливаются в исходное положение.

Для корректной работы рекомендуется тщательно изучить каждый пункт ремонта. Для восстановления функционала патрона 2010, режимного переключателя и корпуса следует выполнить следующие действия:

• Снять патрон
• Снять переключатель
• Устранить дефекты во внутренней части корпуса
• Нанести смазку и заменить изношенные детали

Как разобрать перфоратор и редуктор?

При разборке редуктора, рекомендуется придерживаться следующей инструкции:

• Установить перфоратор на жесткую поверхность, подняв его ствол вверх
• Поступательными движениями вытягивать оболочку, прижимая инструмент к столу. Такое положение предотвратит случайное смещение составных элементов

Сборка перфоратора Макита

После того как ремонт будет произведен, следует установить все извлеченные детали в первоначальное положение. Рекомендуется нанести свежий слой смазки на все необходимые детали.

Перед тем как собирать, корпус очищается с помощью керосина или бензина. Очищенную оболочку возвращают на место. Режимный переключатель не должен находиться в ней.

Схема Makita HR 2450

Система перфоратора Макита-2450 состоит из множества взаимодополняющих узлов и списка запчастей. Среди наиболее значимых элементов, особенности которых следует учесть при ремонтных работах, выделяются следующие:

• Кольцевое запорное устройство. Оно предназначено для удержания шарового элемента, фиксирующего бур. Шайба и пружина направляют его
• Стопорное кольцо. Оно необходимо для корректного снятия крышки патрона
• Четыре винта соединяют редуктор и двигатель, исключая вибрации. В схеме имеется большое число резиновых компонентов. Нередко они являются причиной неисправности.

Описания упомянутых узлов будет достаточно для качественного ремонта.

Заключение

Перфораторы Макита по праву являются одними из лучших на современном рынке. Модель 2470 немного улучшена, но это не делает устройства долговечными.

Своевременный ремонт позволит максимально увеличить срок корректной эксплуатации. Эта статья помогает разобраться в особенностях работы основных узлов.

Для устранения наиболее распространенных видов неисправностей этих материалов вполне достаточно.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

• разрушение быстроразъемного патрона;
• выход из строя подшипников;
• поломка ударного механизма;
• износ ствола перфоратора;
• износ резинок бойка и ударника;
• поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео. Освободите ее от старой смазки. Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Макита

Видео: Переборка перфоратора Makita 2450

Ремонт частей ствола перфоратора Макита 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра.

Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.

Рассмотрим самую сложную неисправность – выход из строя ударного механизма. Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Видео: Минутка вандализма) (21) Перфоратор Макита HR 2450 Сильная отдача на режиме удара

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности. Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола.

металлическое кольцо поз.27. арт. 324216-6.

Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Основные неисправности перфораторов

• Если перфоратор не включается или при функционировании устройства появляются несвойственный скрежет, шумы, его работа сопровождается рывками либо изнутри корпуса исходит неприятный запах, то это свидетельствует о неисправностях механической или электрической части.
• Чаще всего ломается переключатель между различными режимами работы, располагающийся на корпусе устройства, что приводит к тому, то перфоратор попросту не долбит. Причиной данной неполадки в подавляющем большинстве случаев является то, что пальцы этого переключателя выработались.
• Из-за значительных нагрузок, сильной запыленности, неправильной эксплуатации и по целому ряду иных причин даже у бочковых перфораторов, имеющих большой ресурс, может выйти из строя устройство ударного механизма. Ремонт бочковых перфораторов в этом случае начинается со снятия патрона. Добравшись до механической части перфоратора, снимите корпус, после чего следует снять вал редуктора. Далее выньте щетки и отсоедините ротор от мехчасти устройства. В результате получится гора разных деталей. Наконец, вместо бракованных деталей ставим новые и собираем механизм.
• Как уже отмечалось, работа перфоратора сопровождается значительным количеством пыли, большая часть потока которой оседает на патроне устройства. В этом случае быстрозажимному патрону при зажиме оснастки требуется все больше усилий. Для восстановления его нормальной работы следует просто промыть его в бензине. Ремонтировать патрон SDS нужно путем его продувки сжатым воздухом.
• Что делать, если в результате сильной нагрузки сломался ствол перфоратора? Лучшим вариантом станет его замена, хотя некоторые восстанавливают ствол путем сварки.
• Если говорить о неисправностях «электрики» перфоратора, то часто их причиной становятся изношенные щетки коллектора двигателя, которые нужно просто заменить. Однако если щетки нормальные, а электродвигатель не «дает» нужных оборотов, то возьмите наждачную бумагу и удалите с поверхности коллектора грязь и нагар.
• Бывает, что при нажатии на кнопку выключателя двигатель не вращается и гудит, при этом чувствуется запах гари. Проблема в данном случае заключается в неисправности обмотки статора либо якоря электродвигателя.
