Монтаж канализации
В большинстве домов и квартир обустраивается безнапорная канализация. Поэтому на схеме разводки труб отмечается необходимый угол уклона. Для магистралей диаметром 50 мм он составляет 30 мм на 1 м.п. Уклон делается в сторону центрального стояка.
Как правильно развести трубы канализации в санузле:
- Диаметр сливной трубы унитаза такой же, как у стояка. Обычно он составляет 110 мм.
- Унитаз подключаются к центральному стояку напрямую.
- Диаметр остальной разводки труб – 50 мм.
- Магистрали канализации должны находиться ниже трубопроводов водоснабжения.
- Начиная от центрального стояка диаметр труб может уменьшаться, но не увеличиваться.
- Через каждые 50-70 см рекомендуется установить ревизионные люки. Это нужно для контроля состояния системы, прочистки. Рука должна свободно проходить в люк.
Совет: чем проще система разводки труб в ванной, тем легче ее сделать самостоятельно
Важно, чтобы дальнейшее обслуживание и возможный ремонт не вызвали затруднений. Поэтому составленную схему нужно несколько раз перепроверить
Для наглядности можно ознакомиться с видео, в которм мастера раскрывают секреты монтажа трубопроводов:
Инженерные коммуникации
Прежде всего, нужно определить, какая конкретно сантехника будет устанавливаться и какие коммуникации будут прокладываться в ванной комнате и отдельно в туалете (или же в совмещенном санузле):
- Ванна. К ней нужно подвести и подключить канализацию, а также горячий и холодный водопровод.
- Унитаз – к нему подводится холодная вода, и он подключается к канализации.
- Умывальник – подключается все то же, что и к ванной.
- Стиральная машинка. К ней нужно подвести холодную воду и канализацию.
- Бойлер. К нему подводится холодная вода и от него идет стояк горячей.
Когда определились с коммуникациями и всей сантехникой, нужно решить, сколько будет вентилей, с помощью которых перекрывается вода:
- основной на входе горячей воды – должен быть обязательно;
- если есть горячая вода – то основной также должен быть на выходе;
- вентиль на подводе к стиральной машинке должен быть, чтобы в случае поломки, можно было, не отключая весь водопровод, демонтировать технику, то же самое касается бойлера и унитаза.
Как выбрать трубы?
Определяющий параметр – надежность. Трубы в ванной комнате должны выдерживать максимальное давление. Для централизованных систем оно колеблется от 2 до 7 Атм. при норме 4 Атм. В автономных – до 5 Атм. Нужно учитывать не только толщину стенки магистрали, но и надежность соединительных элементов – фитингов, сварных или резьбовых конструкций.
Обзор труб для обустройства водоснабжения ванной комнаты:
- Пластиковые. Материал изготовления – ПВХ, полипропилен (ПП). Для повышения надежности имеют многослойную структуру – армирование алюминиевой фольгой или стекловолокном, барьер от попадания воздуха в воду. Соединяются сваркой, холодной или горячей. Пример – универсальные трубы Рехау серии Rautitan Flex.
- Металлопластиковые. По контракции схожи с пластиковыми, материал – PE (полиэтилен), PE-X (сшитый полиэтилен) или PE-RT (для отопления и горячего водоснабжения). Соединение механическое, с помощью стальных муфт. Обладают лучшей гибкостью, чем пластиковые, возможность оперативной замены отдельных участков водопровода.
- Металлические. Применяются редко, причины – ржавление, большая масса, трудоемкость установки. Соединение сварочное, реже применяются резьбовые муфты.
Диаметр влияет на напор воды, что важно для систем водоснабжения. Чем он меньше, тем больше напор
Для разводки труб в ванной применяют трубопроводы диаметром до 20 мм. Если общая протяженность магистрали превышает 30 м, нужно увеличить этот параметр до 32 мм. Устанавливая водопровод в ванной комнате из полипропиленовых труб нужно учесть температурное расширение материала. Для протяженных участков необходим монтаж компенсационных петель.
Пластиковые трубы
- Длительный срок эксплуатации, до 30 лет
- Нет коррозии
- Быстрый монтаж
- Хорошая термоизоляция
- Температурное расширение, нужны компенсаторные петли
- Часть разрушается под воздействием солнечных лучей
- Для соединения нужен сварочный аппарат
Пластиковые трубы для водопровода: размеры и диаметры, характеристики материалов
Использование пластиковых труб для водопровода позволило избавиться от громоздких стальных сетей, которыми ранее были оборудованы практически все жилые дома и общественные здания. Прочные и удобные в…
Металлопластиковые трубы
- Непроницаемы для кислорода, не будет завоздушивания
- Механическая стойкость
- Для установки муфт не нужны специальные приспособления
- Минимальный радиус изгиба до 5 диаметров
- Максимальная температура воды до +95°С
- Горючесть
- Разные проходные диаметры у труб и фитингов
Стальные трубы
- Высокая прочность
- Работа в системах с высоким давлением
- Хорошая герметичность, нет завоздушивания
- Максимальная температура воды до +95°С
- Горючесть
- Разные проходные диаметры у труб и фитингов
При соединении стальных труб с фитингами из других металлов на месте стыка будет происходить быстрое окисление.
Почему предпочтительнее трубы на основе полипропилена?
Для монтажа водопровода рекомендуется выбирать пластиковые трубы. Это связано с их длительным сроком эксплуатации и минимальной стоимостью за погонный метр при других одинаковых геометрических параметрах.
Благодаря гладкой внутренней поверхности они не способствуют образованию ржавых или солевых отложений, в отличие от стальных или чугунных.
Для холодной и горячей воды рекомендуется выбирать пластиковые трубы именно полипропиленовые. Обычно стараются брать полиэтиленовые трубы под холодную воду в целях экономии, однако, это не всегда оправдано.
В ванной комнате, особенно при длительном принятии душа, достаточно часто температура воздуха поднимается выше 50°С, что для некоторых дешевых конструкций является критическим значением, и они начинают изменять свои механические свойства.
При наличии достаточного давления в водопроводной системе может нарушиться герметичность труб, которая не грозит, если использовать пропилен, температура плавления которого выше +110°С.
Полипропилен рассчитан на эксплуатацию при высоких температурах окружающей среды, а не только рабочей жидкости. То есть идеальны для ванной комнаты.
Полипропилен обладает небольшим весом, что делает возможным монтаж труб даже на те стены, которые не являются несущими. То есть задача монтажника существенно упрощается, а стоимость работ, за счёт применения пластиковых крепежей, снижается.
Особенности металлических конструкций
Сегодня прокладка труб в ванной комнате практически не предусматривает чугунные и оцинкованные системы водопровода и слива. Причиной этому служит сложность монтажа конструкций. Однако канализационные коммуникации из чугуна отличает хорошая шумоизоляция и высокая износостойкость по сравнению с изделиями из полимеров.
Стальные оцинкованные водопроводные конструкции полностью проигрывают пластиковым аналогам. Они подвержены воздействию коррозии при длительной и интенсивной эксплуатации. Кроме того частой проблемой таких изделий становится образование налета внутри трубы.
Металлические трубы проигрывают пластиковым, так как последние не подвержены коррозии
Соединить же металлические изделия можно только с помощью сварочного аппарата, что не всегда возможно в домашних условиях.
Расположение сантехники
Перед тем, как осуществить прокладку труб в ванной и туалете своими руками, надо точно определить места установки сантехнического оборудования.
Унитаз советуют ставить в первом ряду приборов от канализационного стояка
Также важно, чтобы спуск унитаза шел через фитинг прямо в стояк, или был с минимальным количеством поворотов. Сливы от приборов, расположенных за унитазом проводят через него
При этом вероятность засорений канализации сводится к минимуму. Душевую кабинку или ванну также лучше расположить ближе к стояку. Иначе возникают проблемы с уклоном. А такие агрегаты, как стиральная машина, мойка могут располагаться дальше. Большинство сантехнических устройств подключается одинаково, но попадаются и другие решения. Поэтому рекомендуют при покупке брать у продавцов схему подключения оборудования, и действовать строго по инструкции.
Если устанавливается габаритная угловая ванная не на ножках, а с несущим каркасом, то надо взять схему каркаса. Потому, что не всегда возможно выполнить слив по традиционной схеме.
Монтаж сантехники
Если ванная комната довольно просторная, то порядок установки не важен. В противном случае начинать следует с больших приборов (ванна, душевая кабина). Перед тем как переходить к разводке труб, нужно выполнить ряд подготовительных работ: демонтировать всю старую сантехнику и подготовить поверхности. При необходимости плитка снимается не только со стен, но и с пола. После того, как поверхности будут освобождены от облицовки, следует хорошо их очистить.
Если планируется в ванной сделать подвесной потолок, что предпочтительнее для данного помещения, то на данном этапе сооружается каркас.
Затем проводится разметка и разводка труб в соответствии с составленным заранее планом. И только после этого можно переходить к чистовой отделке поверхностей и установке приборов.
Раковины
По сути, установка раковины несложная, все сводится к элементарным действиям. Она может крепиться на кронштейнах либо на пьедестале. Первый случай является самим распространенным, хотя многие отдаются предпочтение и второму варианту.
Кронштейн — чтобы хорошо укрепить раковину этим способом необходимо провести разметку. Обычно умывальник принято располагать на высоте 80-85 см от пола. От этой метки нужно отмерить расстояние равное толщине настенного крепления раковины. На эту длину будут выступать кронштейны.
Далее, следует приложить кронштейны к стене и определится, какое расстояние будет между ними, делая соответствующие пометки. По ним сверлятся отверстия под дюбели и вкручиваются кронштейны. После этого можно устанавливать раковину на крепления. Если все сделать правильно, умывальник не будет шататься. Теперь остается подключить к умывальнику сифон, а затем установить и подключить смеситель.
Пьедестал или тумба — в этом случае раковина может держаться на тюльпане (ножке) либо она идет в комплекте с тумбой. Для удерживания сантехники можно тоже воспользоваться кронштейнами, но можно сделать и так, чтобы раковина держалась на самой тумбе. Перед установкой тумбы, нужно также провести разметку полу и стены.
Потом по меткам нужно просверлить отверстия под дюбели. Далее, раковина прикручивается к стене с использованием прокладочных шайб и гаек. Их не стоит сильно затягивать, так как раковина может треснуть. При необходимости пьедестал либо тумбу тоже можно закрепить на полу. В завершение остается установить сифон и смеситель.
По окончании всех работ следует проверить все соединительные места на герметичность. При обнаружении протечки следует обработать их герметиком.
Ванны
Монтаж ванной начинается с разборки старой сантехники. При необходимости разронять площадку, чтобы ванна стояла ровно. Перед установкой следует внимательно изучить инструкцию. Первым делом нужно установить ножки либо специальные стойки, которые обычно идут в комплектации. При их отсутствии, их можно заменить кирпичами.
Теперь можно подсоединять сифон с отстойником к тройнику согласно инструкции. Соединительные места лучше заделать герметиком для обеспечения лучшей герметичности. Если необходимо установить смеситель.
Специалисты рекомендуют заземлить ванну в целях дополнительной безопасности! Чтобы повысить комфорт от использования ванны, ее лицевую часть можно задекорировать. Для этого можно сделать кирпичную кладку либо смонтировать специальные жалюзи.
Унитаза
Перед установкой унитаза следует отключить подачу холодной воды и проверить канализационный вход. Стоит заметить, что выбирать унитаз следует в зависимости от размещения канализационной трубы. Приемник при этом может располагаться по-разному:
- вертикально;
- горизонтально;
- наклонно.
Исходя из этого, следует брать модель с соответствующим выходом коллектора. На время работ можно закрыть отверстие тряпкой, чтобы исключить неприятный запах. Поставив сантехнику на место, сделать разметку для отверстий под пластиковые пробки, предварительно состыковав с выходным патрубком. Перед тем как крепить унитаз на его подошву желательно нанести силикон. Далее, болтами с пластиковыми шайбами закрепить сантехнику, только не сильно затягивать, иначе подошва может треснуть. Дать силикону полностью высохнуть (хватает 4 часов) и установить сливной бачок, закрепив его винтами, а потом подведя к нему гибкий шланг. Теперь бачок можно закрыть и проверить его работу.
Варианты разводки водопроводной системы в квартире
Схему разводки выбирают в зависимости от количества и расположения точек водопотребления
Используют две основные схемы: коллекторную и тройниковую (последовательную). Каждая из предлагаемых систем имеет свои плюсы и минусы, поэтому сантехники их применяют для различных ситуаций, связанных с расположением и количеством сантехнических приборов. Нередко обе схемы используют в одной квартире, создавая комбинированную систему водоснабжения.

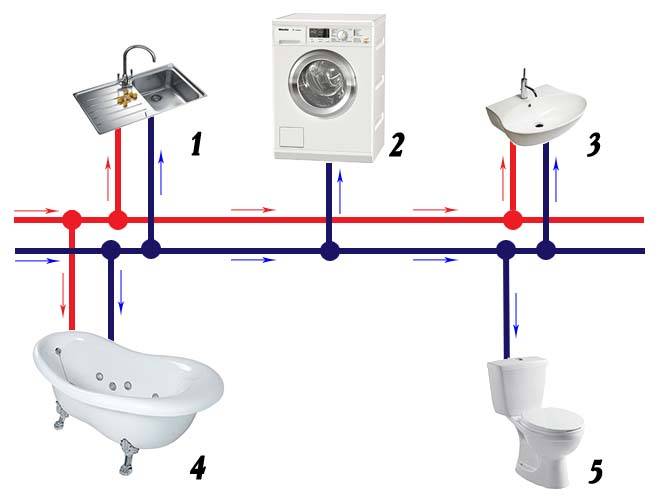

Последовательная схема
Это самый простой способ организовать водопровод внутри квартиры. Состоит он из трубы, которую подключают к центральному стояку и проводят по всем комнатам, где расположены сантехнические приборы, которые подключаются к магистрали. Параллельно холодному водоснабжению прокладывают трубы для горячей воды.
Магистральная труба по диаметру должна быть больше участков отведения к потребителям. Чтобы подключить сантехнические приборы к основной магистрали, используют фитинг – тройник, поэтому нередко эту схему подключения называют тройниковой.
Спроектировать такую трубную разводку и смонтировать очень просто. Во всех многоэтажках, построенных в советское время, водопровод был организован именно по этой схеме. Главное преимущество – малый расход водопроводных труб.

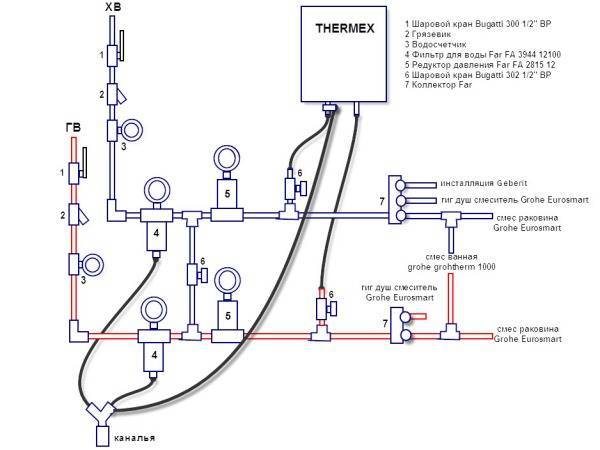

Коллекторная схема
К схеме коллекторной разводки труб водоснабжения в квартире двоякое отношение. Во-первых, в такой системе используется большое количество труб и фитингов, а также устанавливается коллектор (гребенка), поэтому сеть обходится недешево. Во-вторых, это равномерное распределение воды по потребителям — к каждому из них вода поступает с одинаковым напором.
Схема установки коллекторной разводки заключается в том, что от стояка к коллектору монтируется одна труба. От коллектора до каждого сантехнического прибора ведется отдельный трубный участок. Кроме этого у коллекторной (лучевой) системы водоснабжения квартиры есть еще одно преимущество — возможность проводить ремонтные работы, не отключая всю сеть от стояка. На гребенке перед ветками потребителей устанавливают отсекающие краны, которые при необходимости закрывают для проведения ремонтных работ. При этом остальные контуры работают в штатном режиме.
Еще одно достоинство коллекторной системы – возможность персонализировать характеристики каждого водопроводного контура, который подводится к сантехническому прибору. К примеру, для качественной работы стиральной машины после отсекающего крана монтируют фильтр, который будет задерживать примеси в воде. Для унитаза фильтр ставить необязательно.
Можно немного сэкономить, если правильно рассчитать диаметр требуемых труб. Для раковины в ванной и мойки на кухне устанавливают трубу диаметром 15 мм. Для душа оптимальный вариант – 25 мм. Для унитазного сливного бачка – 20.
Все чаще специалисты рекомендуют перед каждым потребителем после коллектора монтировать редукторы. С их помощью регулируют поток воды: напор и объем.
Кроме большого расхода материалов, есть и другие минусы этой системы водоснабжения:
- провести установку водопровода в квартире лучевого типа под силу лишь опытному сантехнику;
- не всегда просто найти место для монтажа коллектора.
Рекомендуется сначала спроектировать сеть с учетом расположения сантехнических приборов, определиться с количеством труб, фитингов и других дополнительных материалов и после этого переходить непосредственно к выполнению монтажных работ.
Комплексная схема
Если городская квартира имеет большую площадь, есть смысл совместить коллекторную и тройниковую систему. Суть комплексного подхода заключается в том, что на один или два трубопровода, расположенных после гребенки, можно подключать не один, а несколько сантехнических приборов. При этом подключение проводить последовательно. К примеру, в кухню подвести одну трубу от гребенки, а к ней подключить мойку и посудомоечную машину. В ванной комнате к трубе подключают раковину и душ.
Такое подключение будет иметь недостатки последовательной системы, но в некоторых случаях она является оптимальным вариантом. Минус разводки – отключение всей ветки при проведении ремонтных работ. Однако именно комбинированный подход дает возможность немного сэкономить на трубах и фитингах.
Как правильно установить смеситель в ванной: монтаж своими руками (с видео)
Для смешивания горячей и холодной воды предназначены смесители. Вода поступает из соответствующих водопроводных труб. Выделяют 5 видов смесителей — однорычажные, двухвентильные, сенсорные, бесконтактные и термостатические.
Однорычажный смеситель — это обычный смеситель с одним рычагом посередине. С его помощью можно отрегулировать напор воды (движение рычага вверх-вниз), а также переключить кран с холодной воды на горячую (движение вправо-влево).
Двухвентильный смеситель едва ли не самая распространенная модель с двумя кранами по бокам. С помощью одного из них включается горячая вода, а с помощью другого — холодная. При монтаже таких смесителей в ванной своими руками учитывайте, что, к сожалению, такие сантехнические элементы не отличаются долговечностью, ремонтировать их приходится часто.
В зависимости от вида смесителя схема разборки различается. Двухвентильный кран с широкой основой разбирается, начиная с кранов, затем необходимо открутить гайки, соединяющие раковину и смеситель.
У смесителя — «елочки» крепление расположено посередине. Чтобы снять такой смеситель, необходимо свинтить гайку с втулки с резьбой. На однорычажном смесителе крепление расположено также посередине. Для его демонтажа достаточно свинтить гайку со шпильки.
Сенсорным смесителем можно управлять с помощью специальных сенсорных кнопок. Несмотря на красивый и современный вид, такие смесители, к сожалению, также часто ломаются.
Перед тем как установить смеситель, необходимо заранее сделать выводы горячей и холодной воды в стене. Внутренняя резьба должна составлять 72 дюйма, а расстояние между осями — в пределах 15 см. Точная подгонка, как правило, выполняется при непосредственной установке смесителя, для этого накручиваются переходные эксцентрики.
Высоту расположения смесителя выбирает сам мастер исходя из типа смесителя, встроенных функций, длины носика и т. д. После этого можно приступать к монтажу смесителя. Сначала на стояке перекрываются запорные вентили подачи воды, а с выводов откручиваются заглушки.
Эксцентрики накручиваются с помощью гаечного ключа. Монтаж смесителя заканчивается накручиванием декоративных чашек.
Посмотрите видео «Монтаж смесителя в ванной своими руками», чтобы лучше понять, как выполняется эта работа:
https://youtube.com/watch?v=-wfy1e6wm0A
Далее вы узнаете, как правильно установить мойку на кухне и раковину в санузле.
Определяем способ монтажа
Разводку труб в ванной можно проводить следующими способами:
- открытая прокладка;
- скрытая укладка;
- комбинированный способ.
Каждый может выбрать тот или иной способ, исходя из своих предпочтений.
Открытая прокладка
Этот способ подразумевает прокладку трубопроводов на стенах или непосредственно над полом. Преимущества этого способа следующие:
- Монтаж системы открытого типа доступен любому, т.к. не потребуется делать специальные углубления на стенах.
- Если на каком-то участке труба даст течь, то можно легко починить ее или заменить этот участок.
Наряду с преимуществами есть и существенные недостатки:
Трубопроводы в открытой разводке могут быть неосторожно повреждены.
Открытая прокладка труб смотрится неэстетично и портит общий внутренний вид ванной комнаты.
Скрытая укладка инженерных коммуникаций
Скрытая разводка труб в ванной.
В этом случае трубопроводы помещаются внутри стены под облицовкой в заранее подготовленные каналы, а наружу выводятся только фитинги, через которые к системе подключаются сантехнические оборудования. Это не портит внутренний вид помещения, так как все трубы скрыты под облицовкой
К тому же элементы трубопровода не могут быть повреждены по неосторожности. Однако, в случае поломки придется вскрыть участок стены над поврежденным трубопроводом для устранения неполадки
Комбинированный способ
Этот способ представляет собой смесь открытой и закрытой прокладки: магистрали укладываются поверх стен и пола (открытая прокладка), но сверху закрываются специальным коробом, чтобы скрыть трубопроводы (закрытая укладка). Короб изготавливают из пластика или гипсокартона с декоративным покрытием, чтобы максимально слиться с интерьером комнаты. Также короб изготавливают из декоративных плиток.
Схемы разводки санузла
Имеет значение, объединен ли туалет с ванной, или же это обособленные помещения. При правильной разводке труб в ванной и туалете раздельного типа водяного давления должно быть достаточно, чтобы можно было пользоваться ими одновременно. В совмещенном санузле такой необходимости нет, но имеются иные особенности.
Объединенный санузел
Разводка труб в санузлах такого типа может быть последовательной. Один человек, пользующийся ванной, душем или унитазом – максимум нагрузки. Падения давления нет, и напор будет всегда достаточным. Отдельную линию можно провести разве что к стиральной машине.
Туалет
В большинстве случаев разводка труб в туалетах предполагает врезку в стояк. В этой комнате есть только один потребитель – унитаз. И чтобы спускаемая вода не становилась причиной нехватки давления в душевой комнате, достаточно организовать отдельную линию. Но и это делать не обязательно ввиду минимального расхода воды.
Ванная
В этом помещении часть устанавливают стиральную машину, которая в период набора воды может лишить систему требуемого давления. Подача воды должна быть обособленной. То же касается душа. Перепад давления приносит дискомфорт, так как резко меняется температура, и мыться под таким душем нет никакого желания.
Как уложить трубы без ошибок
Выбрав тип разводки и способ монтажа, купив трубы, запорную арматуру и остальные элементы, можно начинать монтаж. Рассмотрим принципы укладки водопроводных, канализационных труб и подводов к полотенцесушителю.

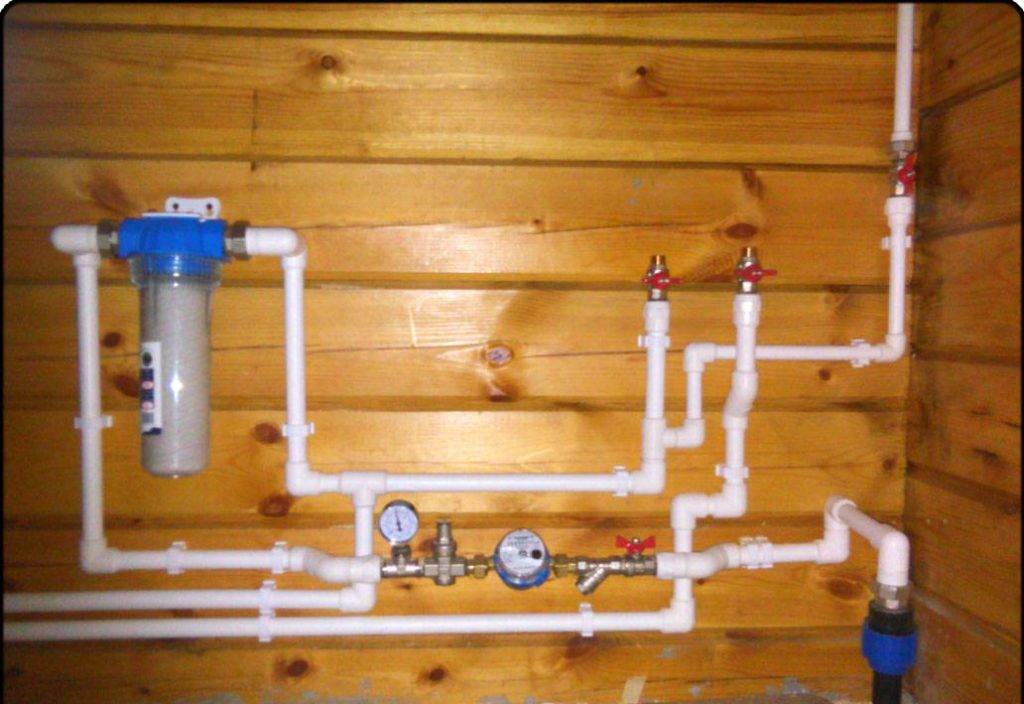

Подключения водопровода
Укладка труб начинается с монтажа контрольного вентиля. Его располагают рядом с общим стояком, чтобы при аварии можно было мгновенно остановить подачу воды в квартиру. Рядом с контрольным вентилем ставят фильтр грубой очистки и счетчик на воду. Если необходимо, после фильтра грубой очистки устанавливают фильтр тонкой очистки воды. Если речь о частном доме, желательно поставить редуктор с манометром. Он поможет следить за давлением в трубах и вовремя его регулировать, чтобы не превышать отметку в 6 атмосфер. После редуктора ставят коллектор, если выбрана разводка коллекторного типа. и подводят трубы ко всей сантехнике, стиральной машине и другим приборам. От приборов к трубе тянут гибкие шланги.

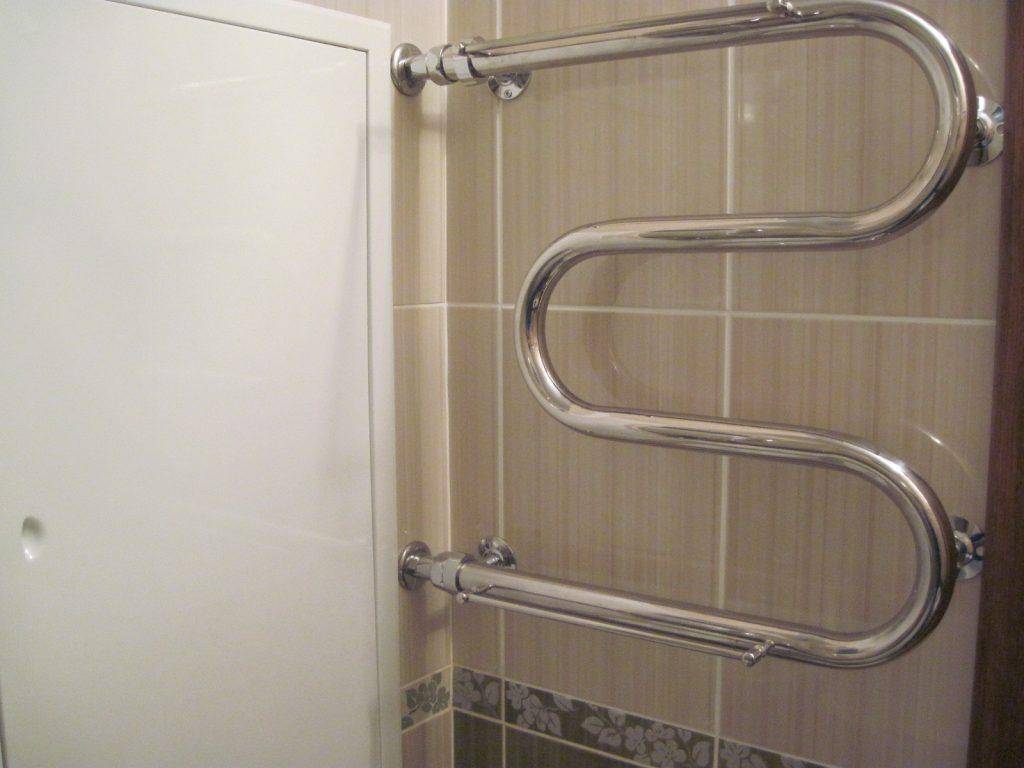

Подключение полотенцесушителя
Если в ванной стоит полотенцесушитель, его подсоединяют или к трубе с горячей водой, или к отоплению. Сантехники советуют подключать сушилку к магистрали горячего водоснабжения, чтобы устройство могло работать и зимой, и когда отопления нет. Подключить ее к трубе ГВС можно в любой момент, а к отопительной — только летом.
Между змеевиком и трубой ставят перемычку или байпас. Это нужно для соединения прямой трубы с обратной. До и после сушилки врезают шаровые краны, чтобы устройство можно было отключать от общей сети для ремонта.
От полотенцесушителя до стены обязательно отступают: если диаметр трубы меньше 25 мм, делают отступ в 3,5 см, если больше — 5 см
Особое внимание уделяют межосевому расстоянию патрубков: чем точнее его выверить, тем легче будет подключить змеевик к трубам
Подключение канализации
Чтобы канализация работала исправно, важен уклон. На каждый погонный метр трубы делают уклон в 2 см. Если сделать его слишком большим, стоки будут двигаться слишком быстро, а если он мал — фекальные воды застоятся. В обоих случаях на стенках вырастут наслоения из фекалий, и трубы засорятся. Отрезки канализации соединяют между собой раструбами, смотрящими в направлении стояка.
Внутрь раструба ставят резиновый уплотнитель, который не даст стокам вытечь. Во время монтажа уплотнитель нужно смазать силиконовым герметиком или натереть хозяйственным мылом.
Гладкие концы элементов подрезают под 90* и убирают фаску.
Сантехнику подключают последовательно и так, чтобы трубы по возможности не пересекались. Если они пересекутся, при одновременном сливе из двух сантехнических приборов в канализации может случиться затор.
Соблюдение правил монтажа послужит залогом надежности соединений
Последовательность действий мастера при соединении полипропиленовых труб методом сварки
Соединяйте полипропиленовые трубы посредством подготовленных заранее тройников, угловых муфт и переходников. Вам понадобятся для работы специальные ножницы, а также паяльный аппарат. Поскольку этот дорогостоящий аппарат нужен будет лишь на время, лучше его арендовать.
Планируя, как самому сделать разводку труб из полипропилена, ориентируйтесь на примеры выполнения такого рода работ на фото и видео.
https://youtube.com/watch?v=8jOI8k-KkUk
После выполнения работ по разводке труб, откройте вентили и проверьте надежность созданной вами водопроводной системы. Если вы соблюдали наши рекомендации, у вас будет уверенность, что правильно подключенные сантехнические устройства обеспечат комфорт в вашем жилище.

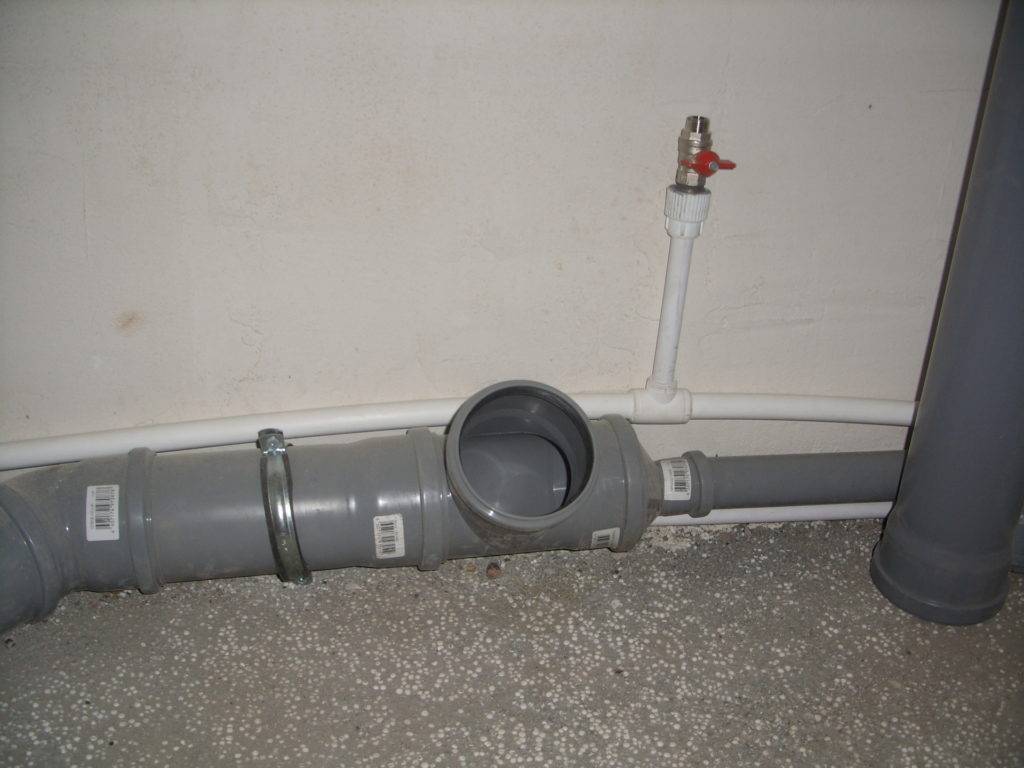

Подключение системы стока
Прокладка сливных полимерных труб в последнее время приобрела широкую популярность. Такая система состоит из прямых отрезков и соединительных элементов со специальными резиновыми кольцами-уплотнителями. Ее монтаж не представляет особой сложности.
От места подключения к стояку под небольшим углом наклона к нему прокладывают лежак до самой удаленной точки, чтобы обеспечить беспрепятственный сток воды и избежать возникновения пробок внутри магистрали. Оптимальным считают уклон до четырех градусов. Проверить угол можно с помощью уровня либо просто вычислить его. Обычно достаточно будет повышения трубы на сантиметр при удалении ее от стояка на один метр. Вертикальную и горизонтальную магистраль следует зафиксировать к простенку с помощью хомутов.
Лежак прокладывают до самой удаленной точки доступа под небольшим уклоном
По пути прохождения лежака во всех местах подключения с помощью тройниковых соединений выполняют непосредственную подводку к прибору
При этом важно следить, чтобы прокладка-уплотнитель принимала верное положение. Для облегчения ее натягивания на соединительное колено специалисты рекомендуют смазать кольцо растительным маслом либо натереть его мылом
Приобретая соединительную фурнитуру, обратите внимание на угол сочленения. Оптимальным выбором станут элементы с отводами не менее 45 градусов
Меньший уклон будет способствовать образованию засоров. Желательно, чтобы на тройниках присутствовали ревизионные отверстия со специальными пробками. Такая конструкция значительно упростит дальнейший уход за системой слива и поможет без труда прочистить засорение в трубах.
Зачем разрабатывать схему разводки
Чтобы водопроводная система в ванной функционировала без перебоев, необходимо, прежде чем приступить к монтажу, разработать схему разводки. Это поможет избежать возможных ошибок, которые могли бы быть допущены в случае, если работы проводить без предварительного чертежа всей системы. Правильное проектирование будущей системы — залог ее бесперебойного функционирования.

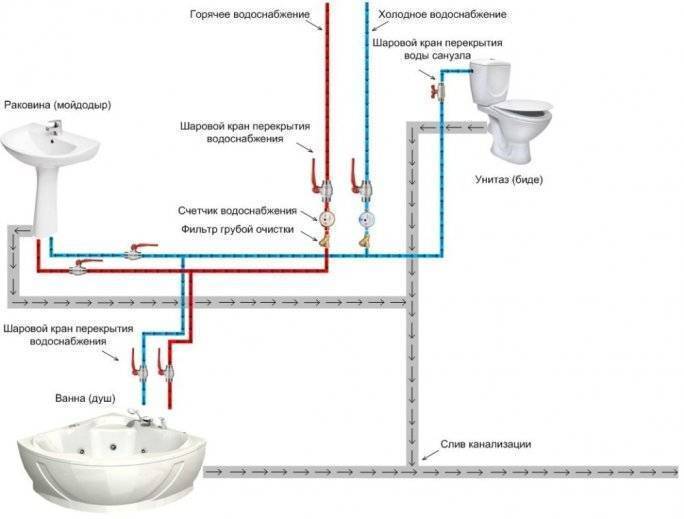

Схема разводки труб в ванной комнате.
В составлении схемы учитываются количество сантехнических приборов в помещении, их точное расположение и размеры, а также расстояние между устройствами. Все это нужно для того, чтобы правильно рассчитать количество требуемого материала и дополнительных элементов, протяженность трубопроводов и др., а значит, и затраты на весь процесс.
Схема разводки.
