Разводной ключ. Размеры по номерам

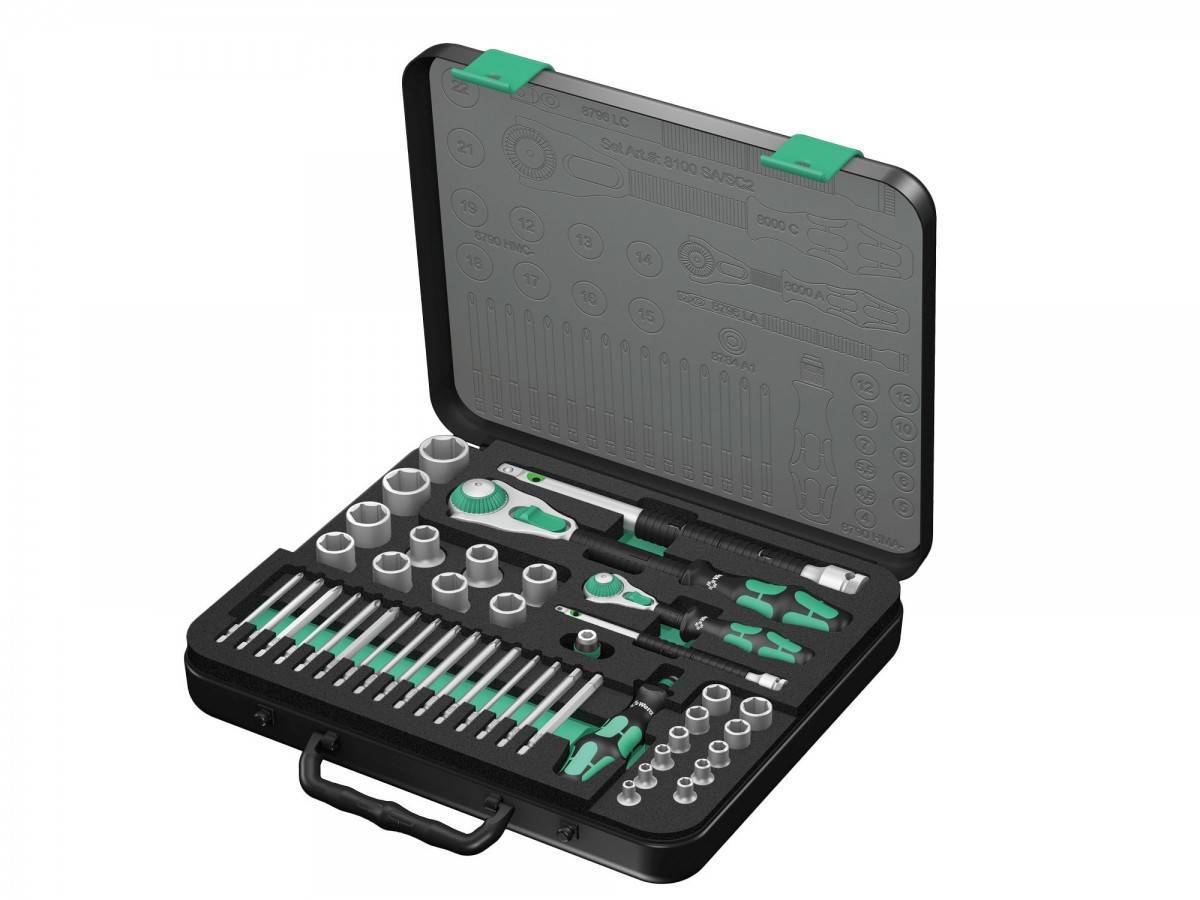

Выбираем набор

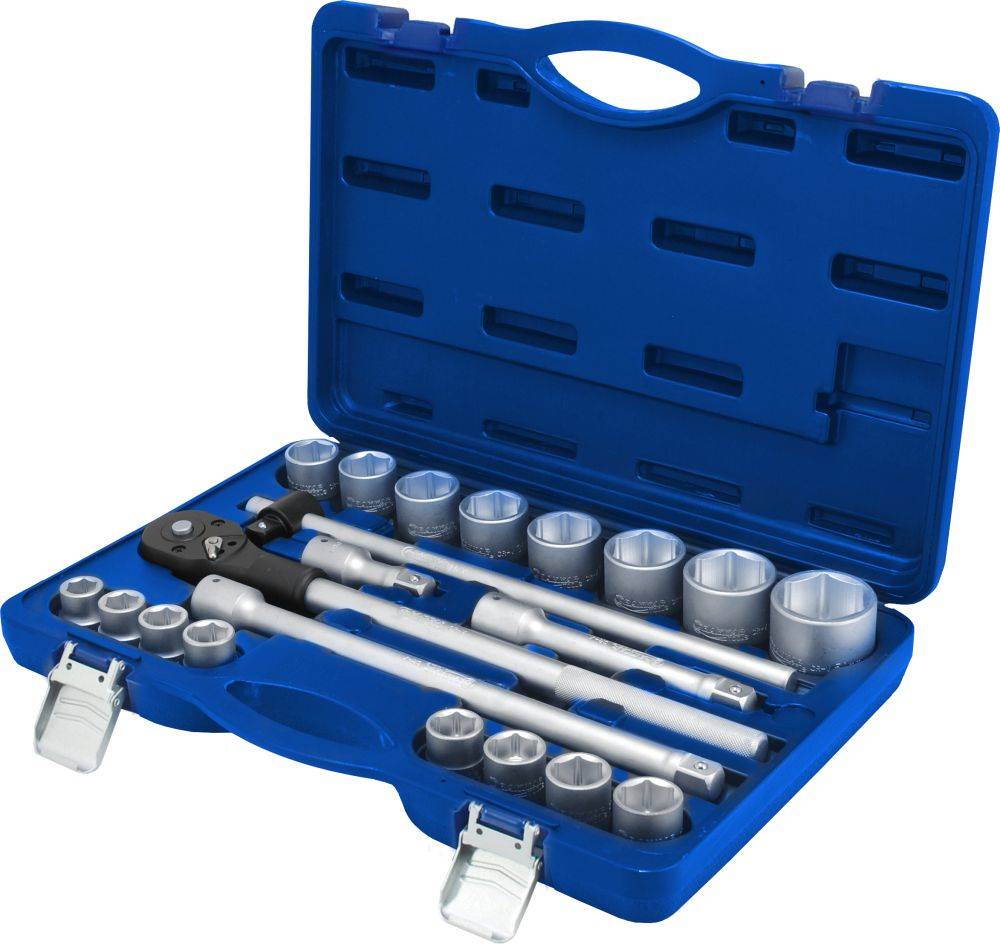

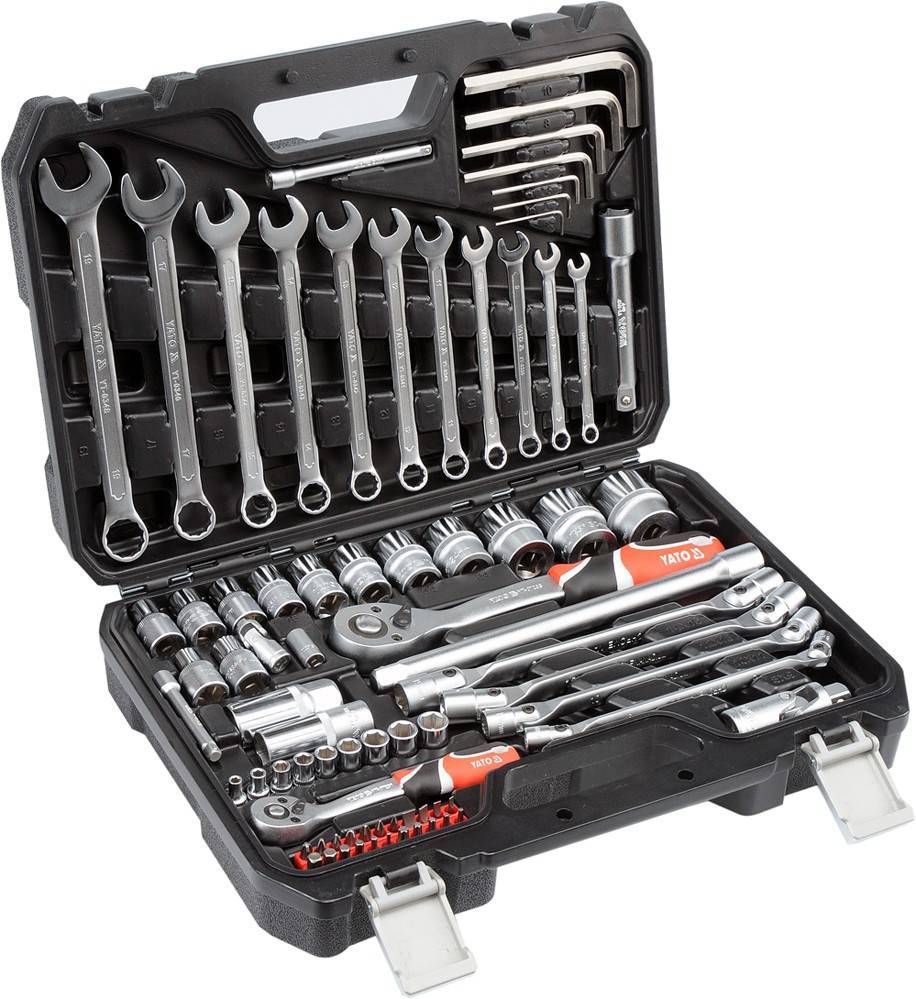

Итак, разберем, что представляет собой набор торцевых головок. Как правило, в его комплектацию входит набор элементов разного размера и дополнительные аксессуары, такие как наконечники для отвертки, токарные резцы, а в полных наборах можно даже встретить гаечные ключи.

Определяющим фактором наборов становится количество содержащихся в нем предметов. К примеру, в самый простой, и небольшой комплект входит 13 торцевых головок различных по диаметру и типу. В более комплектных наборах может содержаться до 573 комплектующих единиц.

Универсальность таких комплектов полностью зависит от количества элементов входящих в него. Большие наборы, содержащие более 500 единиц, отлично подойдут для работ в большом гараже или автомастерской.

Малые комплекты имеют преимущества в размерах и легкости перед крупными наборами в размерах, но если учитывать полноту наборного ряда, то здесь небольшие комплекты проигрывают.

При выборе головок для личного пользования ориентируйтесь на диапазон нужных размеров, который сможет расширить и грамотно дополнить вашу коллекцию инструмента.

Размеры инструментов по номерам

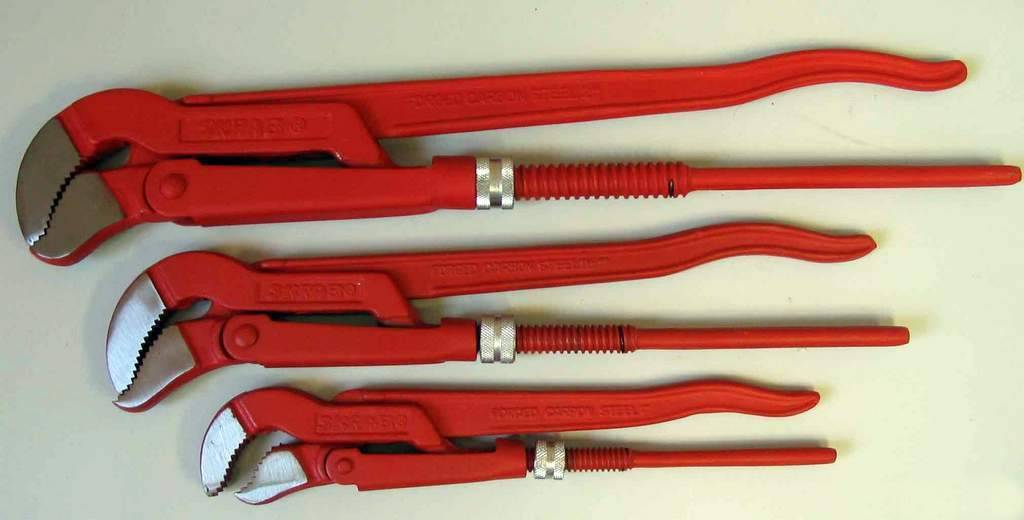

Газовый вариант представляет собой один из разновидностей раздвижных ключей. Он предназначен главным образом для отвинчивания соединений металлических круглых труб, а также фурнитуры на них. Эти приборы различаются по размеру. В магазине вы имеете возможность найти порядка 5 типовых размеров указанных инструментов. Размеры отмечаются цифрами. Наиболее маленький имеет размер под номером 1.

Исходя из размера инструмента определяется его предназначение для трубы определенного диаметра. Приведем несколько примеров:

  • газовым ключом, отмеченным номером 1, возможно откручивать и зажимать узкие трубы диаметром 10−36 мм,
  • под номером 2 — можно проводить те же манипуляции с трубами 20−50 мм,
  • номер 3 — трубы 20−63 мм,
  • номер 4 — трубы диаметром от 25 мм до 90 мм,
  • и, наконец, самым большим, под номером 5, можно работать с трубами 35−120 мм в диаметре.

Особенно распространены инструменты под первыми тремя номерами. Большие разновидности применяют в основном лишь те, кто связан непосредственно с обслуживанием или возведением газовых, водопроводных или канализационных сетей.

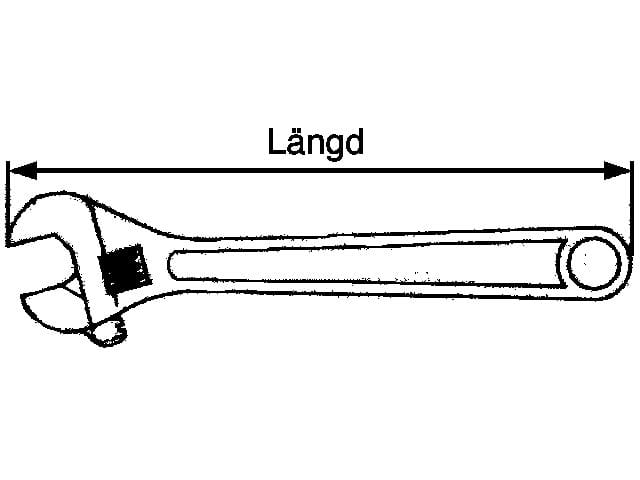

Параметры приборов также отличаются. Ориентировочная длина инструмента будет следующей:

  • для первого номера — 300 мм,
  • для второго — 400 мм,
  • третьего — 500 мм,
  • четвертого — 630 мм,
  • пятого — 700 мм.

Соответственно, чем длиннее инструмент, тем большее усилие он может создать при демонтаже соединений.

Из истории гаечного ключа. Ключевой момент.

Гаечный ключ, как и отвертка, давно превратился из просто инструмента в один из символов эпохи. В неофициальном, но всем понятном языке пиктограмм он обозначает «ремонт», «обслуживание» или «несложный инструмент». Его изображение можно встретить в инструкциях, на дорожных знаках, вывесках автомастерских. Даже на приборной панели нередко найдешь индикатор в виде контура рожкового ключа: загорелся – пора в сервис.

Комбинированный «подковный» ключ (Германия). Шипы на подковах и обуви на Руси использовали еще в XIV веке (их остатки найдены в Новгородской области).

А в XVII веке подковы с тремя сменными шипами появились в российской кавалерии, что принесло немало выгод в сражениях (вспомним хотя бы войну со шведами накануне наполеоновского нашествия).

В XIX веке зимой в шипы переобували не только армию, но и конный транспорт, почту и т.п. Чтобы заменить изношенный или выпавший шип, острым концом ключа прочищали резьбовое отверстие в подкове, коротким метчиком обновляли резьбу, ключом «на 17» вворачивали шип, а саму подкову придерживали другим таким же ключом, но зевом «на 30», чтобы не повредить сустав.

Торцевые ключи, Россия:

1 – специализированный, 20–30-е годы; 2 – «10,11,12,13», серед. ХХ века; 3 – «12х16», нач. XX в.; 4 – трещотка 1/4 дюйма, XIX в.

В Европе первые упоминания о гаечном ключе относятся к концу XIV века. Но настоящий расцвет этого инструмента пришелся на XIX век, когда в арсенале слесарей (в том числе автомобильных механиков) появились разводные, трещоточные, трубные, самозажимные и прочие хитрые ключи. Многие фирмы – как, например, «Маузер» – сделали себе имя именно на таком инструменте, а знаменитый ныне пистолет появился несколькими десятилетиями позже. Изобретения следовали одно за другим, фирмы перекупали патенты друг у друга, поэтому, например, «шведский» ключ с изогнутой ручкой в начале ХХ века в России называли «французским», а позже – уже с прямой ручкой – вновь «шведским», в честь Йохана Петера Йоханссона, запатентовавшего конструкцию в 1892 году.

Раздвижной ключ Новосибирского завода 40-х годов (1) скопирован с более раннего SPERLING № 1 (2).

Универсальный (1) и «малый» (2) ключи, русская артель (без опознавательных знаков); Универсальные G. Karger (3) и Messer (4), первая пол. ХХ века; Рожковый «20х24», Акционерное производство Рязанского завода (5); И. И. Генъ, Одесса, до 1917 года (6); Metallists, Рига (7); Универсальный трубный ключ «крокодил» (8), самоделка, 40–50-е годы XX века (угол зева на концах разный).

Российские заводы нередко копировали западный инструмент. Впрочем, почти в каждом крупном городе существовали и мелкие инструментальные артели, которые зачастую не клеймили свои изделия, хотя среди них было немало остроумных изобретений. В отличие от плашек и клуппов, ключи в начале прошлого века ценились сравнительно недорого: раздвижные – от рубля до четырех, а рожковые и вовсе шли за копейки. Так, по каталогу Растеряева, поставщика двора Его Императорского Величества, ключ 10х12 стоил 13 копеек, 28х32 – 55, а за увесистый 75х88 просили уже четыре двадцать – хороший металл всегда дорог!

Раздвижные ключи XIX века:

1 – переставной с храповым фиксатором MAUSER; 2 – без клейма, 40 мм; 3 – разновидность «французского велосипедного».

Ключи «английские» (с резьбой одного направления и одной неподвижной губкой) и «французские» (две губки двигаются по разнонаправленной резьбе) стоили от 1 до 6 рублей. Все образцы – XIX века.

Переставные ключи с гребенкой позволяли быстро и точно выбрать нужный размер.

1 – HENCKELS-SOLINGEN; 2 – польский переставной с отверткой (не самый удобный для перестановки); 3 – российский с гребенкой и отверстием – вобрал достоинства обоих.

Инструмент той эпохи дожил до наших дней, но теперь его чаще покупают коллекционеры. Впрочем, он еще готов послужить, ведь размеры гаек не изменились!

Американские раздвижные ключи с молоточком в качестве подспорья. Ручки зачастую были деревянные.

Оригинальный клинозажимной ключ, СССР, первая пол. XX в. обеспечивал исключительно быстрый подбор размера зева.

Французским именовали и «шведский» ключ (1). Рядом – ленинградский, с качающейся головкой и шестигранником в ручке (2).

Анатолий Сухов

Источник

Кладка печи

Выдающиеся характеристики шведки достигаются повышенными требованиями к материалам. Низкокачественная фурнитура также недопустима. Работа по кладке шведки своими руками требует аккуратности с четким выполнением соответствующих правил.

Фундамент под печь

Принципиального различия в устройстве фундамента при сооружении варочно-отопительных печей не существует. Работы по устройству фундамента отопительной печи-шведки производится в следующем порядке:

роется котлован глубиной 700 мм для устройства плитного фундамента. На его дне создается песчаная подушка и армировка;
опалубку организуют из подручного материала

При этом важно, чтобы в результате достигалась разница уровней пола и фундамента в 100 мм;
при заливке котлована раствором бетона необходимо удалять из него воздух;
залитый фундамент должен застыть. Для этого требуется порядка 25-30 дней

В этот период сооружают выход на крыше для возведения трубы.


Организация фундамента для печи

Секреты кладки

Важно знать все секреты кладки печи Перед тем, как сложить печь-шведку, следует разобраться в некоторых тонкостях этой работы. В первую очередь следует выбрать высококачественные материалы

Кладка осуществляется в строгом соответствии с порядовкой. Иногда, порядовка предполагает технологические пустоты без какой-либо функциональности. Их, как правило, заполняют боем кирпича.

Чтобы не возникали препятствия на пути движения дымовых газов, следует убирать острые углы в дымоходе и дымовом канале. Для достижения конструкцией строго вертикального положения необходимо в процессе кладки осуществлять контроль работы. В этом случае маяками служат кирпичи, расположенные в углах.

Для последующего монтажа топочной и поддувальной дверок укладывают перемычки из стали. В связи с тем, что при нагреве происходит температурное расширение металла, следует, чтобы имелся температурный шов. По окончании кладки печи-шведки обязательным условием является ее сушка.

Регулируемый ключ

Как упоминалось выше, его характеристикой является возможность изменения ширины охвата рабочей области.

И это действительно разнообразный инструмент розмарина. Он имеет достаточно тяжелую головку, рог которой неподвижен, а другой может изменить положение благодаря подвижной тележке, с которой он подключен. Гибкая клавиша фото обычно используется в повседневной жизни, поскольку она заменяет небольшой набор обычных цветов или комбинированных, но из-за большой и относительной сложности устройство не всегда подходит.

Такой инструмент не может поддерживать работу так близко, как обычный рожковый камень, и, кроме того, механизм движения рогов в конечном итоге стирается, а сила фиксации еще больше уменьшается.

Особенности выбора газового ключа

При выборе трубного ключа в первую очередь необходимо руководствоваться на номер, который указывает диаметр обжима трубы, и размеры инструмента. Газовые ключи под номерами 1–3 можно использовать в быту, а 4 и 5 номера являются профессиональным слесарным инструментом.

В работе с трубными системами также используется анкер забивной, который обеспечивает прочность монтажа к любым основаниям. При диагностике труб необходимы опрессовщики, ведь герметичность трубопроводов является главным условием качественно выполненной работы.

В строительстве трубопроводы необходимы для устройства вентиляции, водоснабжения, отопительных систем и многих других функций, создающих комфорт для современного человека. Монтаж трубных систем осуществляется с учетом многих факторов, однако часто трубы располагаются в труднодоступных местах, поэтому удобство работы с ними является очень важным фактором. Использование качественных газовых ключей, опрессовщиков и других инструментов для монтажа и ремонта труб обеспечит быструю работу в любых условиях.

Лучшие классические разводные ключи

Модели этого типа являются наиболее распространенными, обладают червячным или винтовым механизмом регулировки, гладкими губками. Они удобны при работе с соединительными элементами различного типа, монтаже гибких сантехнических шлангов и пр. Классические разводные ключи имеют небольшие габариты и вес, что делает их удобными для работы одной рукой.

Kraftool SlimWide PRO 27258-20

5

★★★★★оценка редакции

100%
покупателей рекомендуют этот товар

Инструмент изготовлен из качественной хромованадиевой стали и усилен при помощи фосфатированного покрытия. Это обеспечивает высокую прочность и долговечность ключа. Увеличенная максимальная ширина зева гарантирует удобство при работе с крепежными элементами большого размера.

Длина модели 200 миллиметров, вес — 280 граммов. Губки наклонены под углом 15 градусов для надежного захвата деталей. Эргономичная рукоять обладает противоскользящей накладкой. При необходимости разводной ключ можно подвесить за специальное кольцо.

Достоинства:

  • высокая прочность;
  • надежный захват крепежа;
  • удобство удержания;
  • быстрая регулировка.

Недостатки:

цена.

Ключом Kraftool SlimWide PRO удобно работать в труднодоступных местах. Он подойдет как для профессиональной, так и для домашней эксплуатации.

Gross 15569

4.9

★★★★★оценка редакции

94%
покупателей рекомендуют этот товар

В комплекте с этим ключом идут защитные насадки, препятствующие повреждению рабочих деталей во время хранения или транспортировки. Основным материалом изготовления служит хромованадиевая сталь повышенной прочности.

Максимальная ширина захвата составляет 50 миллиметров, общая длина — 250 мм. Тонкие губки обеспечивают удобство использования инструмента в труднодоступных местах.

Продуманная форма рукояти позволяет создавать большее усилие, при этом рельефное покрытие снижает вероятность выскальзывания инструмента. Специальное отверстие служит для подвешивания ключа на шнурок.

Достоинства:

  • прочный металл;
  • тонкие губки со съемными защитными насадками;
  • нескользящие рукояти;
  • долговечность.

Недостатки:

рукоять довольно толстая.

Разводной ключ Gross предназначен для работы с наиболее неподатливым крепежом. Такой инструмент выбирают профессионалы.

Bahco 9031

4.8

★★★★★оценка редакции

89%
покупателей рекомендуют этот товар

Специальная измерительная шкала в этой модели обеспечивает точность настройки размера. Рукоять с накладкой из термопластика имеет эргономичную конструкцию, не боится резких ударов и не проскальзывает во время работы.

Длина ключа составляет 218 миллиметров, ширина захвата — 38 мм. Основные элементы выполнены из качественной легированной стали. Для повышения прочности и долговечности они подвергнуты прецизионной закалке и многоэтапной антикоррозийной обработке.

Достоинства:

  • удобная регулировка;
  • нескользящая рукоять;
  • надежный захват детали;
  • высокая прочность и коррозиестойкость.

Недостатки:

размерная шкала быстро стирается.

Ключ Bahco 9031 подойдет для работы в условиях повышенной влажности. Надежный инструмент для профессиональных сантехников и монтажников.

Stanley MaxSteel 0-90-950

4.8

★★★★★оценка редакции

87%
покупателей рекомендуют этот товар

На рабочие части Stanley MaxSteel нанесена шкала, облегчающая регулировку размера. Рукоять имеет специальное отверстие, дающее возможность подвесить инструмент в необходимом месте для быстрого доступа. Она оснащена противоскользящими накладками и выступающими элементами для более надежного удержания.

Максимальная ширина захвата составляет 40 миллиметров, длина инструмента — 300 мм. Основным материалом изготовления выступает хромованадиевая сталь повышенной твердости. Фосфатированная поверхность обеспечивает дополнительную прочность и препятствует возникновению коррозии.

Достоинства:

  • высокая прочность;
  • защитное покрытие;
  • надежный захват;
  • точная настройка;
  • удобство хранения.

Недостатки:

тяжеловат.

Разводной ключ Stanley MaxSteel используется для работы с гаечными соединениями в быту и профессиональной деятельности.

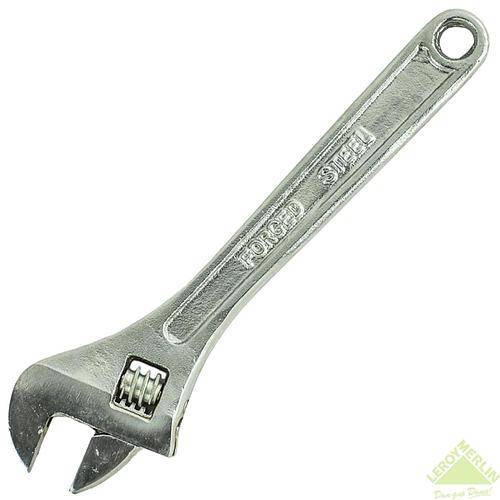

Разводные или регулируемые ключи

Это вид гаечного ключа открытого типа. Они могут использоваться только с одного конца. Размер отверстия не фиксирован. Его можно варьировать в зависимости от размера гайки или болта. Однако такие типы гаечных ключей практически невозможно использовать в труднодоступных зонах.

Это самый распространенный тип регулируемого гаечного ключа, который используется сегодня. Регулируемый концевой гаечный ключ отличается от ключа обычного тем, что захватные поверхности губок смещены, как правило, на 15 градусов относительно рукоятки инструмента. Современный регулируемый был изобретен Йоханом Петтером Йоханссоном.

Давайте теперь узнаем, как использовать регулируемую модель ключа.

  1. Определите гайку или болт, которые вы хотите затянуть.
  2. Откройте поворотный ключ, повернув винт. Проверьте, достаточно ли вы открыли его для того, чтобы гайка могла хорошо поместиться: если нет — его нужно открыть больше. Убедитесь, что он открыт немного больше, чем размер гайки.
  3. Сдвиньте открытую часть головки на гайку и удерживайте ее на месте. Поверните винт механизма так, чтобы он плотно зажимал гайку.
  4. Поверните ключ в направлении по часовой стрелке, чтобы затянуть крепление, или против часовой стрелки, чтобы ослабить его. Продолжайте поворачивать, пока гайка не станет плотной или достаточно свободной, чтобы ее можно было снять.
  5. Снимите гаечный ключ, ослабив винт механизма.

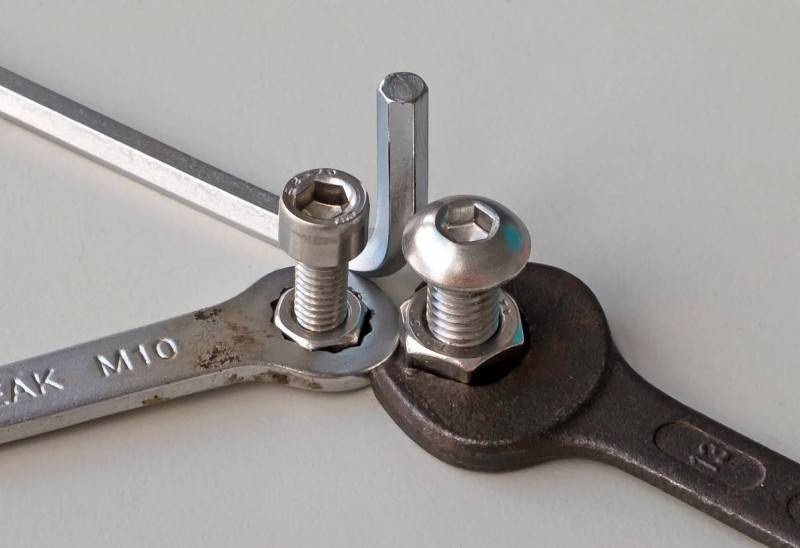

Методы определения диаметра ключа

Универсальные инструменты сконструированы таким образом, что исчезает необходимость в подборе нужного размера ключа. Их рабочие узлы самостоятельно подстраиваются под диаметр гайки. Но в продаже есть экземпляры, диапазон настроек которых не подходит для работы с диаметром имеющегося крепежа. В таком случае стоит знать, как определить и подобрать размер. Существует два действенных метода.

По диаметру резьбы детали

Для шестигранной гайки инструмент следует брать с диаметром, который соответствует расстоянию между параллельными гранями самой гайки. Чтобы не задействовать в замерах штангенциркуль или линейку, эту величину можно вычислить по диаметру резьбы крепежа. Такие данные содержатся в технической документации, которая прилагается к болтам и гайкам заводом-изготовителем.

Для стандартного диаметра резьбы даны два размера головки – уменьшенный и нормальный. Первый вариант встречается редко. Размерная сетка гаечных инструментов представлена ниже:

  • ключ на 7 – болт 4 мм;
  • на 8 – 5 мм;
  • болт под ключ 10 имеет диаметр резьбы – 6 мм;
  • 8 мм – инструмент №13;
  • 10 мм – на 17;
  • 12 мм – на 19;
  • 14 мм – на 22.

И так далее.

Определение размера «под ключ» по диаметру головки болта

Второй метод не менее информативен, но нужно использовать дополнительные инструменты. Как уже говорилось, размер ключа соответствует расстоянию между двумя параллельными гранями гайки. Если информации об этой величине нет, то стоит взять миллиметровую линейку, а лучше штангенциркуль, и измерить это расстояние. При использовании линейки следует помнить, что ее нужно прикладывать точно через центральную точку головки болта. Это не всегда удается сделать правильно, поэтому самый достоверный результат выдаст именно штангенциркуль. Размер болта «под ключ» будет соответствовать номеру инструмента.

Особенности выбора ключей

Любой магазин по продаже инструментов предложит вам на выбор несколько наборов шестигранных, отличающихся содержанием, производителями, ценой и качеством. Чтобы не ошибиться в выборе, нужно владеть необходимой первоначальной информацией о них.

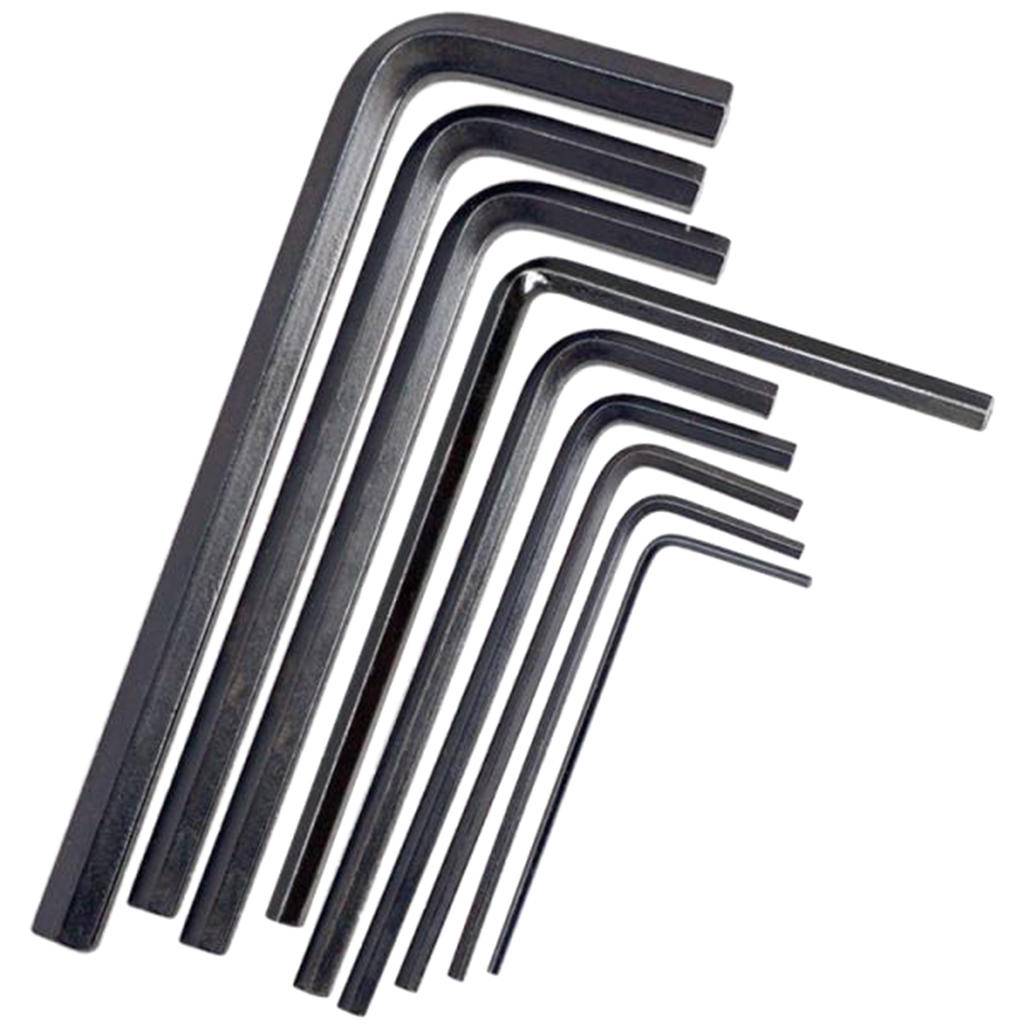

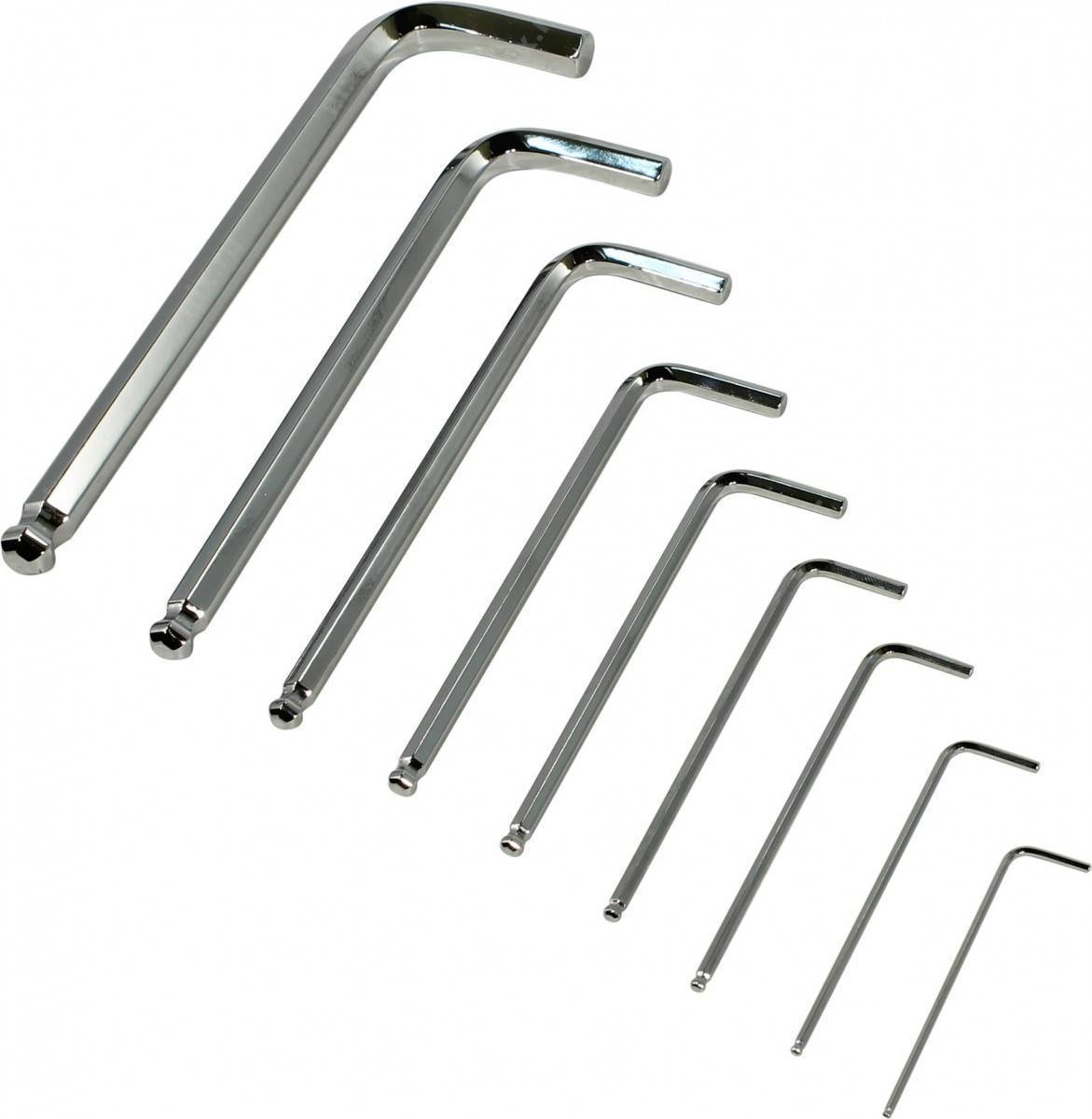

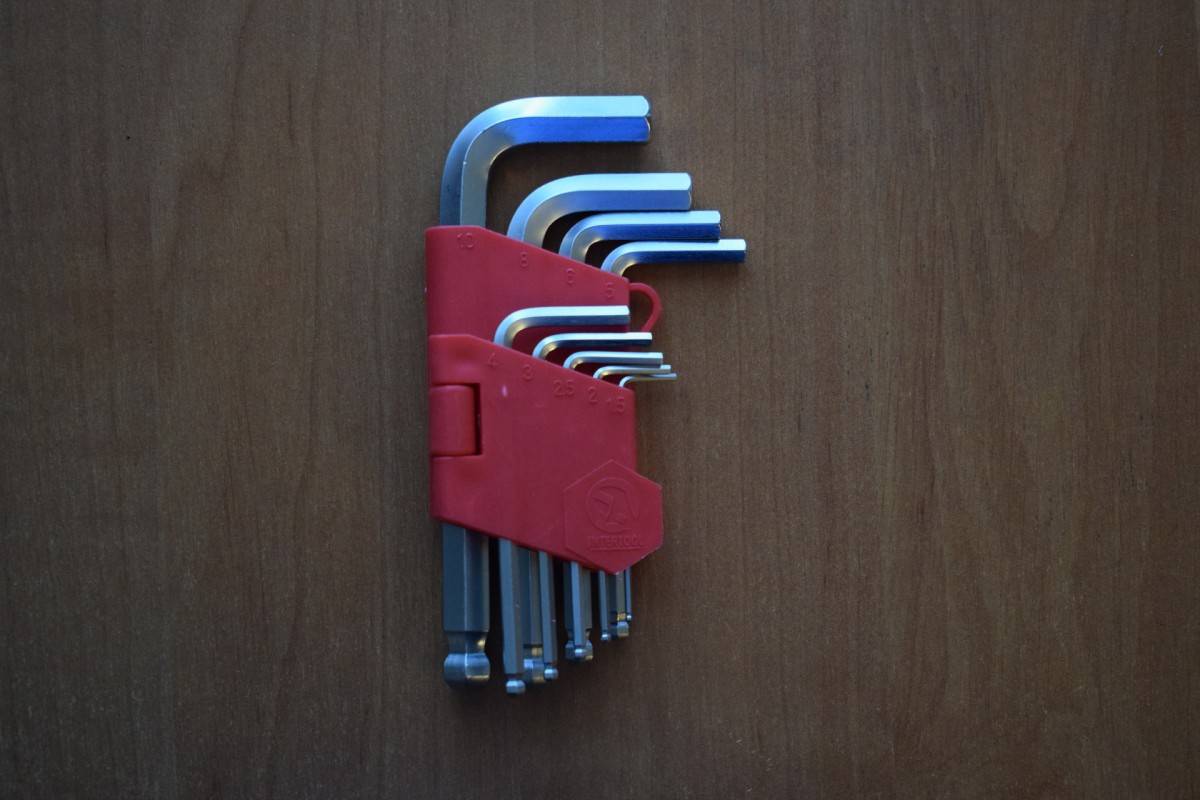

Набор из 12 шестигранников или сменных головок шестигранников для отвертки подойдет для заядлых автомобилистов и профессиональных сборщиков мебели, а для бытового использования вам вполне будет достаточно комплекта из 5-6 ключей.

При покупке ключей обратите внимание, что сечение может быть разным, в виде шестигранника или звезды, поэтому вы должны знать точно, какие именно ключи нужны вам. Лучше заранее приобретите два вида, иначе в самый ответственный момент нужного инструмента может не оказаться под рукой

С вопросом о производителях, пожалуй, всё предельно ясно. Наборы шестигранников от известных брендов стоят гораздо дороже, но зато вы получаете инструмент отличного качества на долгие годы.

Более дешевый вариант – покупка китайских аналогов. Многие скажут, что сейчас большинство товаров сделано в Китае, почему бы и ключи не приобрести этого производителя. Однако, часто за дешевой ценой скрывается невысокое качество, а значит работа ваша может быть неполноценной.

Кроме того, вы можете испортить и детали крепления, в результате чего вам придется приобрести и новый комплект шестигранников разных размеров и крепеж.

Рейтинг лучших стандартных моделей

Kraftool SlimWide PRO 27258-25

Продукт обладает шириной обхвата до 50 мм. Губки и корпус изготавливаются из одного материала – хромованадиевая сталь. Главное преимущество такого решения – прочностные характеристики, долговечность, стойкость к процессу коррозии и надежность.

Максимальная длина составляет 250 мм. Рукоятка изготавливается из эластомера, что является более надежным и качественным решением. Кроме того, благодаря удобству, человек не будет испытывать проблем при длительной работе с этим инструментом, что также является преимуществом.

Средняя стоимость: от 1 500 рублей.

ключ Kraftool SlimWide PRO 27258-25

Достоинства:

  • Эффективность;
  • Прочность;
  • Качественная сборка;
  • Отсутствие люфта;
  • Компактность;
  • Ширина обхвата;
  • Эргономия.

Недостатки:

Встречаются бракованные изделия с большим люфтом.

Gross 15566

Хороший инструмент, предназначенный для использования дома или на некоторых промышленных участках. Максимальная ширина захвата составляет 43 мм, что подойдет для быстрого откручивания и закручивания сантехнических крепежных элементов. Материал изготовления – хромованадиевая сталь, что является удачным решением, так как увеличивает прочностные показатели.

Длина ключа – 160 мм, такое стало возможным из-за короткой рукоятки, которая с одной стороны упрощает некоторые работы, так как снижается вес, а с другой – может показаться неудобной. Кроме того, изделие лишено хорошего изоляционного слоя, что негативно сказывается на эргономии при работе с электрическими материалами.

Средняя стоимость – 1 400 рублей.

ключ Gross 15566

Достоинства:

  • Тонкие губки;
  • Качество изготовления;
  • Компактность;
  • Ширина захвата;
  • Приемлемая стоимость.

Недостатки:

Неудобные из-за плохого силикона на рукоятке.

STANLEY MaxSteel 0-90-948

Качественный инструмент, который подойдет для домашней эксплуатации. Конечно, здесь не присутствует удобная линейка, как в Kraftool SlimWide PRO 27258-25, однако продукт отличается хорошей эргономией, которая в разы превосходит большую часть подобных моделей.

Максимальная ширина захвата составляет 30 мм, что подойдет для некоторой бытовой техники и сантехнического оборудования. Изделие выполнено из хромованадиевой стали. Поэтому прочностные показатели находятся на уровне. Также продукт удобен в хранении, так как не подвергается процессу коррозии.

ключ STANLEY MaxSteel 0-90-948

Достоинства:

  • Качественный материал;
  • Небольшая цена;
  • Внешнее исполнение;
  • Хороший захват;
  • Эффективность.

Недостатки:

  • Хрупкий механизм;
  • Подойдет только для бытовых работ.

Разводные гаечные ключи


в быту

Недостатки

Профессионалы не слишком часто пользуются этим инструментом, что связано с их серьезными минусами:

  • наличие у головки достаточно большого размера, из-за чего сложно выполнить поставленную задачу в условиях ограниченного пространства;
  • при помощи люфта, который обеспечивает подвижная губка, нельзя плотно зафиксировать гайку, поэтому, если усилие будет небольшим, то это может привести к повреждению углов гайки, а сам человек рискует травмировать себя;
  • постепенно механизм подвижной губки теряет свои эксплуатационные характеристики, из-за чего люфт еще больше увеличивается.
  • низкая прочность является причиной неспособности обеспечить большой крутящий момент.
  • при работе приходится все время регулировать положение подвижной губки.

Если говорить о плюсах подобного инструмента, сюда следует отнести только возможность выбора подходящего расстояния между губками. Однако это достоинство становится практически неощутимым, если вместо этого инструмента использовать торцевой вариант со сменными головками.

Разводной/газовый/трубный/шведка

Речь пойдет об этом ключе.

Почему у него так много названий? Могу предположить, это потому, что ключ такого типа много где применяется. Трубный ключ — сантехники, газовый — газовщики…

Ключи такого типа бывают с прямыми губами (ка на фото выше) и с не очень прямыми:

«Гайки» удобнее крутить конечно же ключом с прямыми губами. Но вот когда речь идет о трубах, с «кривыми» губами, ключ получше будет. Потому как гораздо меньший риск что труба замнется и если такой ключ из хорошего металла, то он не будет проскальзывать на трубе. За то гайки крутить им уже неудобно. Если с прямыми губами он держится хорошо, то этот ключ, как минимум оставит след (зазубрины) на «гайке», что во многих случаях недопустимо (в плане эстетики).

Так какой же ключ купить? Если деньги есть, то я бы рекомендовал вам 3 штуки. Один с кривыми губами, среднего размера. Таким ключом очень удобно не только трубы держать или закручивать, но и что-то зацепить и оторвать. Например крепление старой батареи, от стены:

И два ключа с прямыми губами, как на первом снимке один из них небольшого размера (1 дюйм), а второй побольше на дюйм с четвертью. Таким разводным ключом, кроме гаек, очень удобно крутить лерку, в процессе нарезки резьбы. Иногда просто держатель для лерки не влазит, и приходится применять такой способ:


Теперь о ценах. Какая разница между дешевым ключом и ключом подороже.

Вот вам три снимка для сравнения:

Если смотреть с лева на право и по порядку, то самые хреновые ключи, это первый и второй. Первый говно-метал, второй не до конца сводится. Видно на снимке номер «1» Первый ключ, купленный за недорого, «поплыл» в первый же день работы. В то время как второй, а он в 3 раза дороже, выдержал «испытание» с большим запасом. Если внимательно посмотреть на снимок под цифрой «1» и «2», то вы уведите разницу между первым и вторым ключом, они оба сведены до упора. Хотя новые, они отличались только цветом и ценой.

Самый красный ключ (четвертый) на снимке, тоже немого кривоват. Но это не по тому, что он из плохого материала сделан. Он тоже не дешевый. А погнулся он, в процессе «русской» эксплуатации. На него неоднократно приходилось одевать метровую трубу-рычаг… И он выдерживает.

И все же, ключ из прочного металла, держится до последнего. И если на ключ приложили гораздо большее усилие чем он может выдержать, то он просто лопнет/сломается. На примере (фото ниже), это продемонстрировано. Откололся край «щупальцы/губы»

Когда ключ сделан из такого материала, то зубы/шлицы, остаются довольно долго острыми. Что позволяет удержать трубу и не дать ей проворачиваться. Ключ как бы впивается этими зубцами в металл трубы.

И напоследок… На ключе такого типа, в отличие от разводного, который мы рассмотрели раньше, сэкономить не удастся. Экономия закончится тем, что его придется утилизировать, а продавцу что-то предъявить, будет не легко, но можно.

Разновидности газовых ключей

За всю его нелегкую историю было создано не подсчитываемое количество разных вариаций, модификаций и так далее. Только самый ленивый не внес свой вклад в развитие и не сделал свой уникальный вид.

Когда прошла бешенная популярность инструмента, на рынок стали выходить только лучшие его воплощения, причем некоторые модели производились, использовались только в определенной стране. У них были свои названия и разделения по размерам, но это обсудим позже. На данный момент в мире используются следующие виды:

цепной;

с захватом или самозахватом;

колонковый или буровой;

шведский, газовый или рычажный;

трубный, сантехнический или разводной;

шпунтовой.

Если говорить о популярности, то на территории Евросоюза наибольшую популярность имел и сохраняет до сих пор рычажный газовый, который и был создан здесь. На территории Нового света больше всего использовался разводной трубный.

И только некоторые страны, вроде России, Белоруссии, Португалии и так далее использовали оба варианта. Остальные были уже узкопрофильными, они применялись только в определенных ситуациях и для специальных работ, от чего и не стали так популярны.

Если говорить о внешнем различие, то заключается оно в конструкции и принципе действия. Если взять рычажный, то он представляет собой два отдельных рычага, которые на концах имеют гибки, а связывает их шарнирная система.

Действует он по принципу разведение рукоятей и сведению губок под деталь. А если брать разводной, то тут сильно проще: одна рукоять с одной губкой, вторая же губка прикреплена на специальную резьбу. Действует он методом раскручиванием механизма и подгоном расстоянием между губок под деталь.

Видео: Про разновидности шведок

Разводной ключ: размеры и номера

По большому счёту, разводной ключ-это тот же самый гаечный ключ, только с маленькой доработкой в виде червячной передачи, которая двигает нижнюю губку этого инструмента. У вас, наверное, в голове промелькнула мысль, так почему это устройство не заменит рожковые ключи? Дело в том, что его универсальность и есть один огромный минус.

Имеющиеся люфт между губками разводного ключа, очень сильно, ограничивает крутящий момент. Говоря простым языком проще отвернуть или сильнее завернуть соединение можно только рожковым ключом, то есть, там, где губки неподвижны. Что касается сплавов, из которых сделан инструмент, то чаще всего применяется высокоуглеродистая сталь с добавлением хрома и ванадия. Также, для улучшения качества металла ключ может иметь никелированное, хромированное или фосфатированное напыление.

Если говорить об истории создания ключа, то пальму первенства присваивают себе целых три нации: англичане, французы и шведы. Конечно, эти споры будут бесконечны, как и бесконечна тяга людей к славе. Но давайте остановимся на каждом претенденте отдельно, а вердикт вынесите сами.

Англичане выдвигают на пост изобретателей разводного ключа двух инженеров: Ричарда Клиберна и Эдвина Баддинга. Последний, кстати, изобрёл газонокосилку. Первый вариант ключа представлял собой массивный и грозный инструмент, нижняя губка которого двигалась с помощью нарезного болта, расположенного на рукоятке. Работать с ним в труднодоступных местах было не очень удобно, а из-за своей массивности, его часто использовали как молоток.

Что касается французов, то они убеждены в том что их соотечественник мисье Ле Руа-Трибо был создателем первого раздвижного ключа. Патент был зафиксирован в 1837 году, что раньше англичан на шесть лет. Впервые англичане представили и зарегистрировали своё изобретение в 1843 году. Да, кстати, вот так выглядел первый раздвижной ключ.

Но большинство знатоков уверяют, что отцом разводного ключа является шведский механик Юхан Петтер Юханссон. Владелец собственной мастерской по обслуживанию и ремонту сельскохозяйственной техники, выезжая на каждый вызов, ему приходилось брать не один десяток гаечных ключей. В итоге, такое положение вещей ему надоело и он доработал гаечный ключ до разводного. Сам, он называл своё изобретение «железной рукой». Позже, он доработает своё изобретение и свет увидит газовый ключ, наверное, самый нужный инструмент для профессионального сантехника. Только в 1891 году стокгольмская компания Bacho начала масштабное производство этих полезных инструментов. Размеры по номерам

  • КР-19. Маркировка означает что развести нижнюю губку можно только на 19 мм, это и будет самый максимальный размер откручиваемого болта. Такой ключ имеет небольшой размер и очень удобен в работе.
  • КР-30. Разводной ключ среднего размера. Диапазон регулировки нижней губки от 0 до 30 мм. Является золотой серединой, справляется с большинством бытовых обязанностей, часто применяется в сантехнических работах.
  • КР-46. Рабочий диапазон инструмента от 0 до 46 мм. Ключик с таким номером относится к специальным видам и, скорее всего, вы не увидите его в наборе домашнего мастера. В основном его применяют на производстве для обслуживания станков и механизмов.

При работе, нужно учитывать, что разводные ключи имеют припуск в 2-3 мм, и губки разводного ключа могут захватить ещё пару миллиметров. Например, ключом КР-30, можно будет свободно открутить тридцать второй болт.

Как выбрать разводной ключ

Главным и основным показателем во все времена была стоимость, и разводной ключ не является исключением. Хороший ключ КР-19 обойдётся вам, примерно, в 160-180 грн; КР-30 стоит около 300, а КР-46 примерно 600, и это средние цены, без учёта профессионального инструмента.

На сегодняшний день, хорошими производителями считаются: Matrix, Stanley и Truper, среди отечественных хочется отметить: Intertool и Mastertool. Помните, что при выборе следует отдать предпочтение наборам разводных ключей, чтобы быть готовым к любым ситуациям.

При работе, очень важно чтобы инструмент хорошо лежал в руке и не выскальзывал, с этой целью рукоять покрывают слоем ПВХ или резины, а если вы работаете с электрикой то в продаже можно найти диэликтрические разводные ключи, которые смогут защитить вас от удара током. Цена на них, конечно, выше, но безопасность работы должна стоять на первом месте

Что касается прочности, то всегда выбирайте разводные ключи, сделанные из высокоуглеродистой стали с хромовыми и ванадиевыми сплавами в составе. По поводу напыления, можно сказать что большой роли в прочности инструмента оно не играет.

Разводной ключ — 120 фото и советы по подбору оптимальной модели

В настоящее время инструменты представлены в большом количестве, некая доля из которых занимается помогающими раскрутить или закрутить гайки и болтики. В сантехнической сфере всё большую популярность и распространение занимает гаечный разводной ключ. Он заменяет большое количество других инструментов этой направленности.

Определяемся с моделью разводных ключей

Многие люди, желающие купить инструмент, интересуются вопросом, какой разводной ключ лучше. Размер — один из параметров выбора необходимого инструментария для проведения сантехнических работ. Возможность откручивания и закручивания гаек и болтов заключается в величине ключа, который бывает маленьким, средним и большим.

Самым маленьким по размеру является разводной ключ с маркировкой КР-19. Отличительной особенностью данной модели является регулировка диапазона движения губок в стороны, состоящий в промежутке от 0 до 19 мм.

Подобным инструментом можно с лёгкостью открутить небольшие гайки, имеющие размер до 19 мм. Удобство, лёгкость при работе отличают подобное приспособление.

Для выполнения работы с крупногабаритными размерами оптимальна модель, имеющая индекс КС-46. Но в сравнении с двумя первыми модификациями устройства эта модель используется лишь иногда.

Обычно гаечный разводной ключ имеет и другое название – рожковый. Такое название дано устройству, так как концы инструмента похожи на рожки.

Прибор покупается по различным ценам. Они имеют зависимость от параметрических данных и особенности изготовления.

Разводной ключ с трещоткой снабжён разметкой в виде цифровой шкалы, находящейся на корпусе. Она помогает устройству моментально определиться, та или иная гайка какой губкой может быть закручена. В обязательном порядке отличительной особенностью подобного устройства является наличие небольшого припуска.

Если выбирается ключ 30-миллиметровой величины, то губки раздвигаются ещё на 2 мм. Поэтому откручивание и закручивание гаек 32-миллиметрового размера возможно с помощью ключа модели КР-30.

Цена и качество моделей разводных ключей

Выбор модели начинают многие мастера с того, кто является производителем того или иного приспособления. В зависимости от производителя модели отличаются качеством, ценой и гарантией на него.

Отечественные производители Intertool и Mastertool имеют наибольшую известность среди мастеров. Они обладают отличным качеством при экономически выгодной цене.

Сейчас все разводные ключи можно купить по различным ценовым категориям:

Наиболее оптимально и выгодно приобретать разводные ключи в наборе. Цена приспособления отличается экономической выгодой. Помимо прочего, необходимо мастеру выбрать тот ключ, какой необходим в данной конкретной ситуации, чтобы открутить или закрутить гайки любых размеров.

Стоит особое внимание уделять тому, есть ли ржавчина на инструментах. Она негативно влияет на функциональность устройства

При использовании таких приборов нельзя подгонять ключ под гайку, необходимого размера, поэтому затруднительно откручивать элементы расшатанными губками.

Трудно открутить гайки, имеющие разный размер, при отсутствии прорезиненных ручек

Стоит при приобретении инструментария уделять внимание функциональности, внешней привлекательности разводных ключей, качеству и цены

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
