Редуктор для газового баллона: бытовой, пропановый с регулятором

Применение устройств

Применение редукторов обусловлено их свойством понижения и стабилизации давления газа и используется как в домашнем и сельском хозяйстве, так и в медицине и промышленности.

Это требуется в таких случаях:

редуктор с регулятором для бытового газового баллона – применяется в бытовых автономных газоснабжающих системах и в баллонах, подающих газ на варочные поверхности;
в автомобильном газовом оборудовании – перед подачей сжиженного газа в двигатель;
на магистральных трубопроводах – для отвода природного газа в населенные пункты, где давление существенно ниже;
на подаче в сварочное, слесарное и отопительное оборудование;
для обеспечения медицинской помощи;
при проведении строительных работ – пропановые газовые редукторы для баллонов с регулятором применяются при настилах битумных и кровельных материалов.

Установка и настройка редуктора

Монтаж редуктора выполняется только специалистами. Регулировать работу устройства можно и самостоятельно, если точно соблюдать инструкцию.

Баллонные редукторы монтируются на корпус баллона. Регулятор присоединяется прямо к выходному отверстию через переходник. Степень затяжки винта на переходнике обеспечивают герметизацию. С другой стороны устройства закрепляется газовый гибкий шланг длиной не более 3 м. Шланг подсоединяется к плите или котлу.

ВалераГолос строительного гуру Задать вопрос Запрещается сращивать шланги, пережимать или перекручивать. Использовать можно только специальные изделия, модели для воды или кислородные не подходят.

Стандарты подсоединения к системе

Подключение приспособления регламентируют 2 стандарта:

ГОСТ – применяется в странах СНГ, рассчитан на стальные баллоны;
GLK – европейский стандарт, используется при эксплуатации композитных баллонов.

Некоторые модели редукторов укомплектованы запрессованным ниппелем на 9 мм. Это облегает установку.

Регулировка

Регулировка газового редуктора возможна только на моделях, оснащенных регулировочным винтом или маховиком. В этом случае силу сжатия пружины, воздействующей на мембрану, можно изменить. Таким образом снижается или повышается пороговый напор в рабочей камере. При этом изменяются параметры закрытия и открывания впускного клапана.

Регулировка выполняется поворотом гайки. Выполнить ее проще, если баллон оборудован манометром на рабочем патрубке: величина давления в подаваемой смеси отражается на циферблате.

Конкретика

Как уже было замечено, редукторы могут быть бытовыми и промышленными. Также универсальные модели.

Бытовые версии могут быть не настраиваемыми.

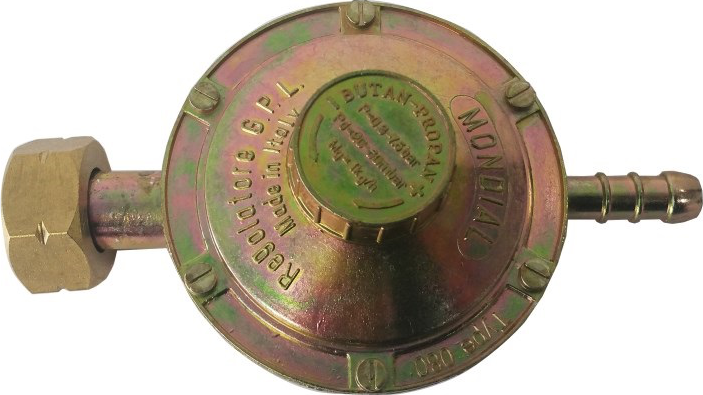

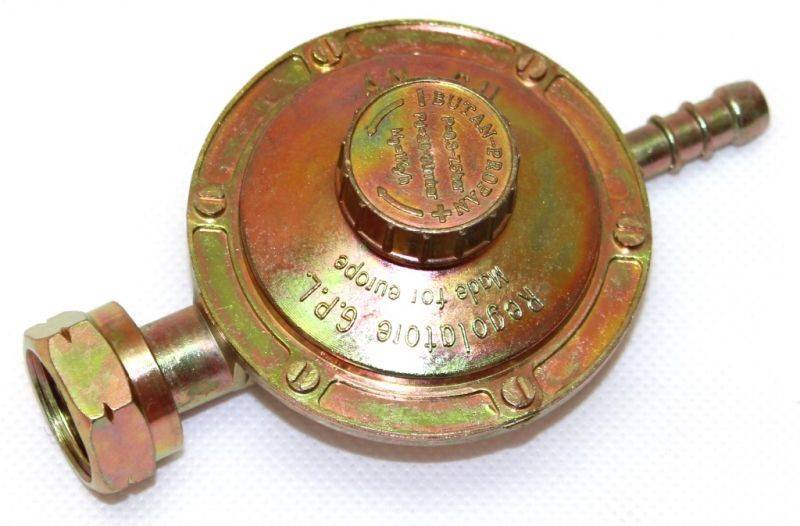

Это простые модели. Они используются в быту и на природе. Вместе с домашними газовыми баллонами монтируются изделия РДСГ. Они отличаются очень простой конструкцией. Благодаря чему газ можно задействовать лишь в бытовых плитах. Эти изделия стоят мало и очень надёжны. Ещё существует редуктор типа Лягушка, есть модель РДСГ-1. Их следует применять только в баллонах с объёмом 12 – 50 л.

Класс универсальных настраиваемых редукторов имеет более сложную конструкцию и больший потенциал. Это отличный вариант для бытового применения и для работ в домашнем цеху. Изделия присоединяются к баллонам резьбовым способом, фиксируются надёжно.

У них есть манометр и настроечный винт, позволяющий варьировать функциональное давление в пределах 0 – 0,3 МПа. Их высший пропускной потенциал – 5 м3/час.

Категория профессиональных моделей создаётся из лучших износоустойчивых материалов. У них высочайшее качество сборки и настройки: 0,4 — 1,6 МПа.

У некоторых модификаций есть два манометра. Они отражают входное и функциональное давление.

Часто многие дачники и любители походов задаются такими вопросами, как: а нужен ли редуктор для газовой горелки? И нужен ли редуктор для газовой плиты на даче? Стабильная и безопасная работа любых газовых приборов и в любых условиях необходима всегда. Даже, если острой необходимости в редукторах там нет, подстраховаться не помешает. Остаётся решить, какой редуктор нужен для газовой плиты.

Так как плита и горелка работают на пропановой основе, нужен пропановый редуктор. Подобрать эти изделия нужно, изучив их и сопоставив их характеристики. Из них ключевые это:

Назначение прибора.
Высшее входное давление.
Функциональное давление.
Высший расход газа.
Метод присоединения.
Планируемый эксплуатационный срок.
Стоимость.

Например, если у вас планируется подключение настольной портативной плитки только по выходным, расход газа по вашим расчётам – 5 л в месяц, то вам нужна ёмкость на 5 л и редуктор Балтика РДСГ-2.

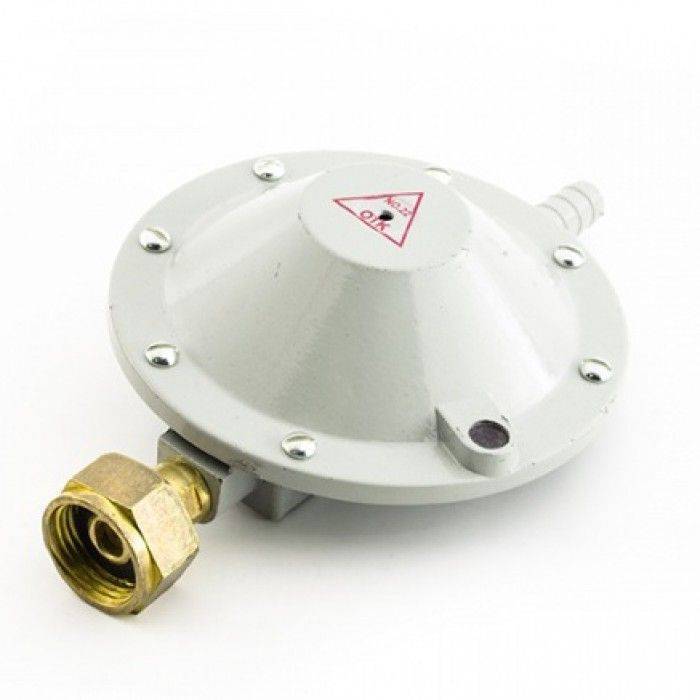

Для статичной плиты, имеющей духовку, необходима ёмкость 27 или 50 л. Подходящий редуктор — Лягушка РДСГ-2.

Здесь часто возникают вопросы – а что вообще делает газовый редуктор Лягушка? Почему он так назван? Каково его назначение?

Зачем нужен газовый редуктор лягушка? Его функции, как и у других газовых редукторов, это стабилизация давления, безопасность и т.д.

Почему лягушка? Это устройство прямое. В нём газ следует через штуцер. Открывается клапан и прижимается к седлу пружиной. Газ с высоким давлением не проникает в камеру. Мембрана вытесняет клапан из этого седла. Давление плавно снижается до рабочих значений аппарата, к которому монтирован редуктор.

Пружина выпрямляется. Клапан отсоединяется от седла и не мешает потоку газа. При росте давления пружина вновь придавливает клапан, газ не идёт. Такое принцип напоминает прыжки лягушки. Да и по форме прибор на неё похож.

При необходимости подключения композитной ёмкости к тепловому зонтику лучше использовать импортные изделия с разъёмом KLF

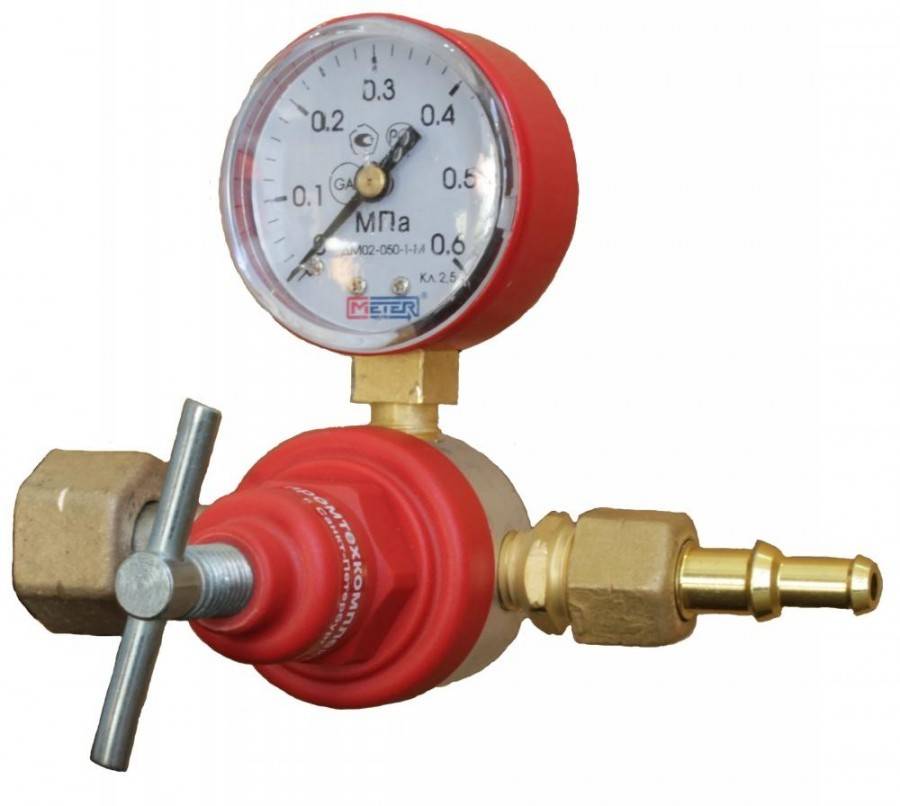

Для ведения газовой сварки в домашнем цеху оптимально подходит профессиональная модель БПО 5-3 Krass. Она гарантирует расход максимум 5 м3 в час и позволит настраивать рабочее давление до 0,4 МПа. И для этой задачи у неё есть маховик и манометр. Благодаря последнему можно скрупулёзно назначать давление под нужды газовой сварочной техники.

Газовая плита под баллонный газ с заменой жиклёров

Вы осваиваете дачную или загородную жизнь. Магистральный газопровод ещё не подведён. Вам остаётся запитать комбинированную плиту Greta от баллонного сжиженного газа. Газовый баллон с редуктором и переходным шлангом куплен, плита подключена и тут — неожиданность.

Горелки варочной плиты работают неправильно: коптят, пламя внезапно тухнет, красные, и жёлтые всполохи огня сопровождают горение. Расход газа увеличен. Успокойтесь, это — не поломка, плита рассчитана на природный газ, а у вас сжиженный. Для исправления ситуации нужно заменить все жиклёры горелок на те, что соответствуют давлению баллонного газа.

Подготовка смеси

В горелке происходит подготовка смеси газа с воздухом для того, чтобы газ сгорал с максимальной отдачей тепла, не давал копоти и не выделял при сгорании канцерогенных отходов. Каждая конфорка рассчитана на определённый режим работы. Большая расходует больше газа, чем маленькая. Для того чтобы смесь получилась правильной, в каждой горелке стоит жиклёр рассчитанного проектировщиками размера. Чем больше диаметр отверстия, тем больше газа через него пройдёт. Входящее давление природного газа ниже, чем у баллонного. Поэтому для каждой плиты производители спроектировали два набора форсунок. Один для магистрального газопровода, другой для баллонного газа.

Маркировка

Жиклёр, он же форсунка, выглядит как бронзовый болтик с резьбой и со сквозным отверстием в центре, которое контролирует количество выпускаемого газа. Пробовать сделать самостоятельно отверстие нужного диаметра, это плохая идея. Отверстия сделаны с точностью до сотой доли миллиметра. Это гарантирует необходимую пропускную способность. Торец болтика маркирован номером, который обозначает его размер.

Некоторые производители поставляют вместе с плитой второй набор форсунок. Если у вас он потерялся или не был предусмотрен в комплекте, не отчаивайтесь. В интернете, при запросе марки, можно найти технический паспорт вашей плиты. Там указаны все необходимые данные форсунок для магистрального газопровода и баллонного сжиженного газа. Например, для плит марки «Гефест», необходимы форсунки со следующей маркировкой:

45 — маленькая.
75 — средняя.
85, 95 — большая или духовка.

Жиклёры продаются в магазинах газовой техники. Подобрать и купить нужный размер или набор очень просто.

Подключение к баллону

Для подключения и настройки плиты нам понадобятся следующие материалы и инструменты:

Металлический ящик для баллона.
Редуктор с прокладкой на баллон со сжиженным газом.
Резиновый газовый шланг (диаметр подберите для редуктора).
Штуцер с прокладкой под шланг для плиты.
Набор форсунок.
Отвёртка.
Головка или рожковый ключ 7 или 8 мм.
Газовый ключ для установки редуктора и штуцера (лучше, если есть рожковый).

Металлический ящик устанавливайте на улице. Лучше если на нём будет предусмотрен замок

Прикрутите редуктор к баллону, располагая его горизонтально (это важно). Штуцер прикрутите к плите

В обоих случаях можно использовать специальную герметизирующую ленту. Она продаётся в магазинах. Проведите шланг через предварительно проделанное отверстие в стене из ящика в дом. Наденьте один конец на редуктор, другой — на штуцер и закрепите с помощью червячных хомутов.

Замена жиклёров

Снимите конфорки, определите новые форсунке к каждой из них. Для того чтобы не ошибиться при замене форсунок, сделайте эскиз плиты. Запишите маркировку форсунок для каждой горелки и сверяйтесь с ним при работе. На некоторых плитах, чтобы добраться до жиклёров, нужно снять верхнюю панель. Обычно они крепятся на шурупы под крестовую или прямую отвёртку

С помощью головки или рожкового ключа осторожно открутите форсунку и поставьте подготовленную на замену. Таким же образом действуйте с остальными форсунками

В духовке необходимо снять нижнюю панель, чтобы получить доступ к жиклёрам.

Мы поменяли форсунки для газовой плиты. Проведите испытание. Откройте кран на баллоне. Для соблюдения правил техники безопасности, с помощью мыльного раствора, проверьте качество соединений на редукторе и штуцере. Нанесите кистью мыльный раствор на место соединения резинового шланга и редуктора. ,

Конструкция и виды

Пропан (СН3)2СН2 – природный газ, обладающий высокой теплотворной способностью: при 25°С теплота его сгорания превышает 120 ккал/кг

Вместе с тем, применять его следует с особыми предосторожностями, поскольку пропан не имеет запаха, но уже при своей концентрации в воздухе всего 2,1% является взрывоопасным

Особо важно то, что будучи легче воздуха (плотность пропана составляет всего 0,5 г/см3), пропан поднимается вверх, и потому, даже при относительно малых концентрациях, являет собой опасность для самочувствия человека

Пропановый редуктор должен выполнять две функции – обеспечивать строго определённый уровень давления при подключении к нему какого-либо устройства, и гарантировать стабильность значений такого давления при дальнейшей эксплуатации. Чаще всего в качестве таких устройств применяются газосварочные аппараты, газовые обогреватели, тепловые пушки и другие виды обогревательной техники. Применяется этот газ и для пропанового баллона автомобиля, работающего на сжиженном топливе.

Различают две разновидности пропановых редукторов – одно- и двухкамерные. Последние применяются реже, поскольку более сложны по своему устройству, а их отличительная способность — последовательно снижать давление газа в двух камерах — на практике используется лишь при повышенных требованиях к допустимому уровню перепадов давления. Распространёнными моделями редукторов считаются БПО 5-3, БПО5-4, СПО-6 и др. Вторая цифра в условном обозначении указывает на номинальное давление, МПа, при котором срабатывает предохранительное устройство.

Конструктивно однокамерный пропановый редуктор типа БПО-5 (Баллонный Пропановый Однокамерный) состоит из следующих узлов и деталей:

Корпуса.
Толкателя.
Клапанного седла.
Редуцирующей пружины.
Мембраны.
Понижающего клапана.
Присоединительного ниппеля.
Входного штуцера.
Задающей пружины.
Сетчатого фильтра.
Манометра.
Регулирующего винта.

Основными техническими характеристиками пропановых редукторов являются:

Максимальная пропускная способность по объёму газа в единицу времени, кг/ч (маркируется цифрой, располагающейся сразу после буквенной аббревиатуры; например, пропановый редуктор типа БПО-5 рассчитан на пропуск не более 5 кг пропана в час);
Максимальное входное давление газа, МПа. В зависимости от типоразмера устройства оно может быть в пределах от 0,3 до 2,5 МПа;
Максимальное выходное давление; в большинстве конструкций оно составляет 0,3 МПа, и адаптировано под аналогичный показатель для газопотребляющего агрегата.

Все выпускаемые пропановые редукторы должны полностью соответствовать требованиям ГОСТ 13861.

Принцип работы редуктора

Присоединение устройства к баллону с газом производится при помощи накидной гайки, резьба на которой строго определена: Сп21,8LH (левая). Это сделано для того, чтобы исключить возможность подключения редуктора для другой техники. Присоединительная гайка выполняется из латуни, и обязательно снабжается переходным выступом, что предотвращает возможные утечки газа. При использовании пропановых баллонов, изготавливаемых по евростандарту KLF с уже установленным уплотнительным кольцом и фильтром на штуцере, потребуется ещё специальный переходник.

Пропановый редуктор работает так. Газ из баллона проходит сначала через сетчатый фильтр, откуда поступает в нижнюю камеру с высоким давлением. Далее производится настройка требуемого значения рабочего давления. Для этого регулировочный винт вращают по часовой стрелке, воздействуя на задающую пружину. Пружина толкает нажимной диск, и через редуцирующую пружину, толкатель и мембрану передаёт усилие на редуцирующий клапан. Тот открывается, и через возникающий зазор между клапаном и его седлом открывает путь пропану в рабочую камеру. Для контроля фактического давления газа служит манометр низкого давления. Для того, чтобы присоединить к устройству рукав горелки для кровельных работ, резака или иного агрегата предусмотрен выходной присоединительный ниппель. Для соединения используют обычно накидную гайку с резьбой М16×1,5LH.

При подаче газа под исходным давлением происходит следующее: мембрана перекрывает впускной клапан (уровень требующегося для этого давления зависит от площади мембраны, её диаметра и настройки задающей пружины). От степени перекрытия отверстия зависит уровень давления пропана на выходе из редуктора. Поскольку при подаче газа высокого давления мембрана совершает скачкообразное перемещение, бытовые газовые редукторы такого типа нередко именуют «лягушкой». «Лягушка» — типичный представитель пропанового редуктора, который используется для снабжения газом несложных бытовых устройств. В отличие от вышеупомянутых устройств БПО 5-3, БПО 5-4 и т.п., «лягушка» не имеет узла регулировки давления входного газа, и её работоспособность определяется исключительно физико-механическими характеристиками материала мембраны. Поэтому такие редукторы рассчитаны на применение строго в тех условиях, которые заданы производителем. «Лягушки», как правило, имеют пониженные эксплуатационные возможности (в частности, расход и давление на выходе), но зато более компактны и отличаются меньшей ценой (290… 350 руб. против 450…700 руб. — для однокамерных устройств или 1200…1300 руб. – для двухкамерных). Подключение «лягушки» допустимо выполнять при помощи хомута.
