Регулировка карбюратора бензокосы Stihl fs 38

Двигатель бензокосы

Двигатель обычно располагается в задней, или верхней, части бензокосы. Делается это для того чтобы уравновесить нагрузку. Правильно настроенный плечевой ремень и хорошо отрегулированная высота ручки распределяют вес и поглощают вибрации. Ещё одна причина располагать двигатель за спиной является выброс горячих выхлопных газов.

Большинство бензокос снабжены двухтактным двигателем. Однако постепенно в продаже начинают появляться мотокосы с четырехтактным двигателем. Двухтактные косы питаются смесью бензина Аи-92 и масла. В 4-х тактник топливо и масло заливаются раздельно.

Чем отличается двухтактный двигатель от четырехтактного?

  • Двухтактный двигатель более прожорлив;
  • На максимальных оборотах 2-х тактный двигатель работает громче 4-х тактного;
  • Четырёхтактный двигатель вибрирует намного меньше двухтактного;
  • Двухтактный двигатель работает на смеси бензина и масла, как результат – дымный выхлоп.

Прочитав список преимуществ 4-х тактного двигателя, многие задаются вопросом: зачем тогда он нужен? Не смотря на то, что 2-х тактный двигатель уступает по вышеперечисленным пунктам, он мощнее и резвее своего собрата. Устройство его более простое, чем у четырехтактного механизма, а значит ниже и цена. Именно поэтому большинство фирм производителей устанавливают на бензокосу двухтактный двигатель.

Преимущества и недостатки

Одним из самых значимых преимуществ триммера STIHL FS 38 является то, что он может принимать сервисное положение, в котором удобнее менять режущую гарнитуру и мыть кожух. Эта модель является самой лёгкой мотокосой во всей линейке триммеров. За счёт этого пользователь может легко справляться с большими объёмами работы при минимальных затратах сил. Также немаловажным преимуществом этой модели можно считать её лёгкость и компактность. Это позволяет транспортировать её практически на любом виде техники. Ручной топливный насос позволяет запускать агрегат даже после длительного простоя и в холодных погодных условиях. Регулируемая по высоте D-образная рукоятка, обеспечивает приятную и комфортную работу даже на протяжении длительного времени.

Мнение эксперта

Дмитрий Старицкий

Протестировал более 50 моделей мотокос

Из недостатков этой модели можно выделить отсутствие ремня в комплекте с триммером. Так как вся нагрузка ложится непосредственно на руки оператора, а при наличии ремня её снимает спина и плечи

О производителе Stihl

История этого немецкого бренда начинается с 1926 года. На первоначальных этапах своего развития, компания занималась выпуском и реализацией различных комплектующих для моечных и паровых машин. Начиналось всё, как и у многих компаний, с небольшого производства и узкой направленности, что давало возможность сосредоточиться на качестве производимой продукции.

Устройство Штиль

На сегодняшний момент, компания развернула свою деятельность в более чем 160 странах мира, открывая новые центры и производственные отделения в Швейцарии, Китае и многих других государствах. Это вполне объяснимо, ведь ассортимент фирмы впечатляет: мотобуры, бензиновые опрыскиватели, косилки, бензиновые триммеры, бензопилы и многое другое. Хочется отметить, что бензопилы Shtil пользуются огромной популярностью благодаря своему функционалу и приемлемой цене.

Как разобрать редуктор триммера

Для того, чтобы разобрать редуктор триммера, надо.

  • Снять редуктор с трубы, ослабив под редуктором два стяжных болта.
  • Вымыть редуктор щёткой, например, в бензине без масла и просушить.
  • Круглогубцами свести концы стопорного кольца и вынуть его.
  • Таким же образом извлечь и второе стопорное кольцо.
  • Затем надо сильно нагреть корпус редуктора триммера, редуктора мотокосы или редуктора бензокосы промышленным (техническим) феном при температуре выходящего воздуха в 600°С.
  • После чего сильными ударами деревянного бруска по верхней части корпуса редуктора, выбить ведомый вал с подшипником и шестерней (сначала стоит попробовать выбить подшипники без нагрева). Ударять надо только деревянным бруском, так как металлическим, например, молотком можно разбить корпус.
  • Таким же образом извлекаем и ведущий вал с подшипником и шестерней (сильно нагреваем место, где сидят подшипники и ударами деревянного бруска по корпусу соосно вала, выбиваем вал с двумя подшипниками и шестерней). Как разобрать редуктор триммера, редуктор бензокосы и редуктор мотокосы. Чтобы не нагревать, можно попробовать использовать съёмнк.

Ремонт триммера Штиль своими руками Stihl FS 38

При эксплуатации бензотриммера Штиль

иногда ломается режущая головка, бывает, рвется тросик.Ремонтироват.

Ремонт бензокосы Штиль

Ремонт бензокосы Stihl

fs 38 ремонт гибкого вала.

Сборка редуктора триммера производится в порядке обратном разборке (сборка после покупки и замены вышедших со строя запчастей). Собирать редуктор намного легче, чем разбирать – всё собирается, буквально, пальцами. Иногда надо что-то легонько подстукнуть, установить стопорные кольца и проверить крутится ли от руки ведомый вал.

Если решили заменить редуктор триммера на не оригинальный, то в новом редукторе следует обращать внимание на диаметр трубы, для которой предназначен редуктор (чаще 25,4 мм или 26 мм), диаметр приводного вала (чаще 8 мм), размер квадрата приводного вала (чаще 5 мм или звезда на 9 зубьев) и крепление защиты на редукторе, а также на гайку (с левой резьбой, чаще M10x1.25)

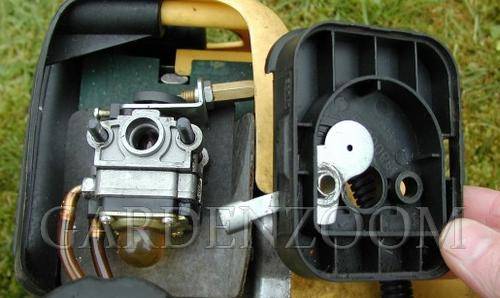

Функции и принцип работы

Для того, чтобы понять как устроен карбюратор бензокосы, стоит познакомиться с его принципов работы. К главным элементам карбюратора стоит отнести дроссельную заслонку, функция, которой состоит в том, чтобы выполнять контроль за подачей воздуха. Работу такого устройства как карбюратор можно рассмотреть поэтапно.

  • Подача воздушной смеси в отделение, где расположена дроссельная заслонка.
  • Движущийся воздушный поток способствует перемещению и распылению топлива через жиклер.
  • Образовавшаяся смесь (воздух + топливо) подается в цилиндр двигателя.

Познакомившись с этими основными этапами можно сделать вывод: чем больше открыта дроссельная заслонка, тем больше расход бензина в процессе покоса.

Замена сальников коленвала Stihl FS38/44/55

Привет уважаемые друзья! Прошлый мой пост по ремонту бензопилы собрал много вопросов, много ответов и 150+ подписчиков. Продолжаю разбавлять сообщество ремонтеров бензо-инструментом. В одном комментарии просили показать как поменять сальники не бензокосе Stihl, как раз у меня лежала на ремонт Stihl FS55, инструкция так-же подойдет и на Stihl FS38/44.

Итак, поехали, предисловие: бензокосу принесли на ТО перед грядущем сезоном, она запускалась, работала, и только лишь изредка при долгой работе были не большие проблемы, она начинала жить своей жизнью, не слушались ручки газа, но вскоре это проходило и она вновь работала.

1. Провести ТО (замена фильтров, свечи, смазка подшипников, чистка, продувка, регулировка) — показывать как это делается не буду, все должны это знать.

2. Найти дефект, который вызывает «свою жизнь» бензокосы.

Около карбюратора и под крышками было видно масло с пылью, карбюратор и впускной тракт был полностью исправен. Значит будем добираться до сальников. Для этого снимаем стартер.

Потом выкручиваем винты внизу косы, которые помечены.

Снимаем кожух верхний и нижний. Далее берем подходящий по размеру торкс, вставляем его в барабан сцепления и выкручиваем, резьба правая, то есть обычная.

Далее идут колодки сцепления, если нет пневмогайковерта, то зажимаем маховик аккуратно в тисках через деревянные проставки, и типо газовым ключом откручиваем, резьба правая.

Если маховик сам не слетел, то берем киянку и слегка подбиваем его, он легко снимается, со стороны стартера головкой на 13 откручиваемым храповик стартера, резьба правая.

Вот мы и подобрались к сальникам, видно вокруг них масло с пылью, значит сальники пропускают, клиент сказал поменять.

Вытаскиваем старые сальники тонкой отверткой, все чистим, берем новые сальники (размер 12*22*7,3, такие стоят на китай косах объемом 26 и 33см3) смазываем маслом снаружи и внутри, набиваем подходящей головкой.

В итого должно получиться так.

Собираем все в обратном порядке. Запустил, по грел, по газовал, работает как часы.

Итак, подведем цену ТО и ремонта:

Фильтр воздушный 100р

Фильтр топливный 50р

Замена фильтра топливного 50р

Чистка и регулировка карбюратора, смазка редуктора 300р

Сальники 100р пара

Замена сальников 350р

Не расхваливаю штиль, но я поинтересовался как долго эта коса у хозяина и сколько он ей косит, коса лет 5-6, летом заготавливает сено, бывает 3-4 дня в неделю косит, сжигает до 5 баков топлива с перерывами только на дозаправку.

Признаки разбалансировки

Отладка карбюратора непременно делается при изготовлении аппарата. Бензокоса техас 330 регулировка карбюратора. Обычно, о необходимости отрегулировать подачу горючего своими руками, обладатели выяснят только после довольно суровых поломок, в процессе исправления которых, модуль снимался и, к примеру, чистился.

Признаками сбоя в настройках служит последующее:

  • заводится, но здесь же глохнет мотор – так как движок может работать только при подаче определенного количества бензина, при очень «бедном» горючем, другими словами, перекрытии канала подачи, мотор будет останавливаться;
  • очень большой расход горючего, много выхлопных газов – итог неполного сгорания консистенции. В данном случае горючего, напротив, очень много и смесь выходит чрезвычайно плотной.

Триммер Stihl FS

55 Мотокоса Не развивает оборотов, глохнет, перебираемкарбюратор Благодарю Вас за просмотры.

STIHL FS 55 — регулировка карбюратора (холостого хода)

Регулировку карбюратора триммера Штиль FS

55 в видео исполняем с целью отрегулировать обороты холостого.

Карбюратор бензокосы Штиль, Макита, Хускварна и других настраивается при помощи регулировочных винтов. Иногда предпосылкой разладки работы является нарушение фиксации – из-за вибрации либо повреждения защитного колпака. Такую поломку можно найти, просто распробовав чуток повернуть винт: если фиксация не жесткая, стоит проверить настройку.

Регулировка карбюратора бензокосы своими руками

Настройка модуля не относится к ремонту и смены запчастей не требуется. В данном случае ремкоплект карбюратора бензокосы не пригодится.

Для отладки предусмотрены три винта:

  • L – регулируется первым, потому что он отвечает за подачу горючего на низких оборотах;
  • H – он отвечает за подачу бензина при больших оборотах, также за расход горючего и температуру;
  • T – с его помощью проводят отладку холостого хода.

Встречаются варианты, обычно это карбюратор китайской бензокосы, когда для отладки на корпусе остается только один винт – для опции холостого хода. Регулировка клапанов на газонокосилке. Это не значит, что модуль настраивается автоматом – это значит, что провести даже таковой вид ремонта, как отладка, будет проблемно. На фото – регулировка карбюратора китайской бензокосы.

  1. Настройка модуля проводится только при прогретом движке: для этого аппарат за ранее включают на 10 минут. Регулировка карбюратора японский триммер. Мотокоса триммер регулировка зажигания. Если на холостом ходу косильная головка крутится, то к отладке приступают сходу: поворачивают винт T против часовой стрелки, пока вращение не закончится.
  2. Регулировка начинается с винта L. Винт проворачивается на право и на лево, пока не находят такое его положение, при котором обороты холостого хода не становятся наивысшими.
  3. Потом винт проворачивают на ¼ оборота против часовой. Это и будет его рабочим положением.
  4. Холостой ход необходимо настроить поворотами против часовой для роста чисел оборотов и по часовой – для уменьшения. Его отладка заключается в достижении такового режима, при котором до начала вращения косильной головки совершается достаточное количество оборотов. Газонокосилки бензиновые самоходные регулировка скорости. При всем этом движок должен работать стабильно при различных положениях.
  5. Положение винта L определяется последним – на наибольших оборотах триммер не должен работать более 10 секунд. Раскрывается дроссель, винт проворачивается по часовой, очень медлительно, пока на слух не будет установлено уменьшение числа оборотов.
  6. Потом также медлительно винт крутится против часовой до того времени, пока мотор не начинает работать со сбоями. После этого винт доворачивается вспять по часовой, пока движок вновь не заработает нормально.

Это интересно: Регулировка карбюратора мопеда Альфа 110

Если есть танометр, и если в паспорте изделия указаны рекомендуемые величины оборотов, коорекцию можно провести более точную, ориентируясь не на слух, а на показания устройства.

на запись &Регулировка и ремонт карбюратора бензокосы&

Просьба уточнить. В разделе регулировка п.5, винт L ошибка? Следует читать винт А? Благодарю.

подскажите изначальное положение винтов H L LA

ПОДСКАЖИТЕ Изначальное ПОЛОЖЕНИЕ

подскажите изначальное положение винтов H L LA

Модельный ряд ручных бензокос Штиль

Мотокосы Штиль представлены несколькими категориями продукции: аккумуляторные и электрические триммеры, легкие и мощные бензокосы, кусторезы. В зависимости от мощности двигателя, мотокосой STIHL можно скашивать мягкую и жесткую траву, срезать дикие заросли и тонкие деревца, облагораживать парковые и садовые зоны, применять оборудование для ландшафтного дизайна, в коммунальном и лесном хозяйстве.

Аккумуляторные мотокосы STIHL

Благодаря аккумуляторным мотокосам Штиль можно косить траву на необходимом участке в любое время. В зависимости от потребности, в группе можно подобрать компактный агрегат для совсем легких работ и более солидный. Младшая модель в семействе — коса STIHL FSA 45 способна работать со струной 12 минут, 20 минут с пластиковым ножом.

Бензокоса STIHL FS 130

Бензокоса Штиль FS45

Бензокоса Штиль FS56

Новинка, мощная аккумуляторная мотокоса Штиль FSA 130, успевшая стать популярной, обеспечивает при работе с аккумулятором AR 3000 и косильным полотном для жесткой травы 260/2 продолжительную работу не менее 420 минут. Вес модели всего 4,5 кг.

Наиболее популярны модель FSA 56 SET с аккумулятором и зарядным устройством, мотокоса STIHL FSA 90. Большим преимуществом аккумуляторных кос является их экологичность, мобильность, практически бесшумная работа. Благодаря мощному бесщеточному двигателю с электронной системой управления и аккумулятору 36 В обеспечивается эффективный покос, особенно вблизи таких социальных объектов, где излишний шум и выхлопные газы не желательны.

Легкие бытовые бензокосы Штиль

Бытовые мотокосы являются наиболее распространенным сегментом на рынке. Потребители могут выбрать любой понравившийся вариант с мощностью от 0,9 л.с. до 1,2 л.с. Эта группа бензокос STIHL предназначена для дачных участков, приведения в порядок теннисных кортов, газонов, скашивания травы на небольших территориях. Является идеальным дополнением к мощной газонокосилке при работе на более обширных площадях.

Косильная головка AutoCut C (2-струнная)

В качестве косильной гарнитуры используются косильные головки AutoCut C5-2, AutoCut 25-2 с леской, двухлепестковые полимерные полотна для скашивания травы 230 мм. Среди наиболее востребованных моделей – бензокосы Штиль FS 56, FS 38, FS 70 С-Е. Выпускаются с прямой или изогнутой штангой. Бензотриммер Штиль FS 55-R разработан с круглой ручкой, для удобного перемещения оператора между кустарниками и деревьями.

Особенности эксплуатации, обслуживание

Для каждой модели триммера Штиль в заводской инструкции по эксплуатации детально представлены сведения об устройстве, принципах и особенностях работы агрегата. Четкое следование рекомендациям изготовителя значительно продлевает срок службы ручных косилок.

Бензокосы Штиль

  • Мотокосы Штиль потребляют топливную смесь марочного бензина АИ-92 и моторного масла STIHL для двухтактных двигателей в соотношении 50:1.
  • Существует несколько марок фирменного масла, наилучшей считается STIHL HP Ultra. В случае использования неоригинального моторного масла, топливную смесь готовят в соотношении 25:1.
  • Приготовленную смесь не следует хранить продолжительное время (не более 1 месяца), в отличие от оригинальной топливной смеси STIHL MotoMix, которая сберегает свои свойства до 2 лет.
  • Для смазки передачи используют пластичную смазку STIHL, контроль выполняют через каждых 100 часов работы. Воздушный фильтр обычно меняют ежегодно.
  • Заточку металлического режущего инструмента выполняют по необходимости, обычно достаточно нескольких опиловочных движений.

Электрокосы Штиль

При эксплуатации электрокосилок не возникает проблем с топливом, однако, необходимо соблюдать специфические меры предосторожности при работе с электроинструментом. Специальный фиксатор кабеля предотвращает неожиданное отсоединение электротриммера STIHL от сети

Аккумуляторные мотокосы

Аккумуляторные мотокосы Штиль, в зависимости от оснащения модели, обеспечивают разный режим работы без подзарядки – от 12 минут (модель FSA 45) до 420 минут (модель FSA 130). Выпускаются косилки в разной комплектации: с аккумулятором 36 В и зарядным устройством и без указанного оснащения.

Время подзарядки зависит от объема аккумулятора и вида зарядного устройства. Специальное быстрозарядное устройство AL 300 заряжает аккумулятор AP 160 всего за 25 минут, что обеспечивает бесперебойную работу аккумуляторной мотокосы Штиль FSA 65 примерно на 1 час.

Проблемы и способы устранения – ремонт своими руками

Но что делать, если вдруг избежать поломки механизма не удалось? Разбираться в причинах этого мы не станем, но будет не лишним рассмотреть возможные неполадки, которые могут возникнуть с косилкой, а также методы их устранения своими собственными силами.

Не заводится двигатель. Если вы столкнулись с этой проблемой, то первоначально нужно оценить количество горючего в топливном баке, может проблемы как таковой нет, а надо всего лишь долить топлива и продолжить работу. Кстати, отдельного внимания стоит используемое горючее, ведь от его качества зависит срок службы и качество работы бензокосы. Специалисты рекомендует бензин АИ-92, не ниже.

Задались вопросом: “Как выбрать профессиональную пилу, не имея опыта работы с данным инструментом?”, тогда вам сюда //machinspec.com/lesozagotovitelnaya/benzopila/kak-vybrat.html.

Ещё одной вероятной причиной нестабильной работы двигателя может быть загрязнение топливного фильтра. Следует внимательным образом осмотреть его, отчистить, если есть в этом необходимость. Если фильтр не поддается самостоятельному ремонту, то следует заменить его на новый.

Затем фильтр необходимо тщательно ополоснуть и высушить, внимательно следя за целостностью конструкции. Перед установкой детали в косилку, необходимо смазать её небольшим количеством масла. Однако, если вы не хотите возиться с чисткой агрегата, то предлагаем вам ознакомиться с газонокосилкой с функцией мульчирования, ведь она не только пострижёт газон, но и подготовит дальнейшее удобрение.

Свеча зажигания тоже может влиять на работоспособность двигателя. Необходимо выкрутить её и проверить состояние, если понадобится, то заменить её на новую.

Если после всех проделанных манипуляций, двигатель по-прежнему не заводится, то можно прибегнуть к советам бывалых мастеров, использовавших их на практике.

Необходимо отрегулировать обороты при помощи винта карбюратора. Косилку кладут таким образом, чтобы топливо попадало точечно на низ карбюратора. Для этого инструмент кладут так, чтобы сверху был воздушный фильтр.

Далее необходимо снять его и залить немного горючего в карбюратор, установив потом все детали на место. Двигатель должен завестись.

Данные советы не являются панацеей, но они являются довольно действенными и полезными.

Косилка глохнет сразу после запуска. Основной причиной такой неполадки является неверная регулировка карбюратора. Определить данную проблему довольно просто – будет чувствоваться сильная вибрация при работе косилки. Исправить неполадку можно самостоятельно, заглянув в инструкцию, где подробно описана проблема и методы устранения.

Особое внимание следует уделять топливному каналу, часто именно он является причиной того, что инструмент глохнет. Регулярно проверяйте его и отчищайте от загрязнений

Многих может быть отпугнет относительно высокая цены на продукцию фирмы Штиль, но, если задуматься, что важнее – надежность и хороший результат или экономия, идущая во вред качеству? Но, если вы задались целью сэкономить, то предлагаем вам вариант газонокосилки своими руками, собрав устройство собственными усилиями вы будете знать все нюансы и строение инструмента.

Безусловно, можно выбрать более дешевые китайские аналоги, но тогда уже никто не сможет ручаться за результат конечной работы и за срок службы, который бывает очень недолгим у подобных моделей. Так что выгоднее приобрести один раз косилку от авторитетной компании, коей безусловно является Штиль, и наслаждаться стабильной работой на протяжении многих лет эксплуатации.

Как отрегулировать карбюратор на бензокосе

Перед регулировкой нужно кропотливо прочистить фильтры согласно техническому обслуживанию в аннотации.

Предстоящая настройка карбюратора бензокосы своими руками производится регулировочными винтами. Регулировка карбюратора мотокоса stihl fs 55 магазин как отрегулировать карбюратор. Всего их три:

Читайте:

Правый (L) – регулировка топливной консистенции для низких оборотов.

Необходимо отыскать наибольшие обороты на холостом ходу. Stihl fs 55 на практике карбюратор & мотокоса stihl fs 55 как отрегулировать карбюратор на. Для этого неторопливо выкручивают винт (L) на право и на лево.

Для регулировки поворачивают винт на четверть оборота непременно против часовой стрелки.

Нижний (T) – отвечает за регулировку мотора на холостом ходу.

  • по часовой стрелке – повышение;
  • против часовой – уменьшение.

Для правильной регулировки именно холостого хода типично:

  • устойчивая работа прохладного мотора;
  • не завышенные обороты жаркого мотора;
  • для триммерной головки большой припас оборотов;
  • устойчивая работа мотора при смене положения (резкое подъем либо спуск ножика).

Левый (Н) – регулировка консистенции на больших оборотах. (Винт настраивают последним).

От левого винта (Н) зависит общая регулировка наибольших оборотов, мощности мотора, температуры и расхода бензина.

Настройка карбюратор бензокосы с последним винтом производится так:

  1. Открыть дроссель на полную, при всем этом выдать полный газ. Как отрегулировать карбюратор на ваз 2109? Схема ваз 2109. Поворачивать винт по часовой до того времени, пока не свалятся обороты (в данном случае ориентируют на слух).
  2. Повернуть винт как можно медлительнее против часовой до неровной работы мотора.
  3. Потом назад повернуть совершенно малость, чуть услышав размеренную, ровненькую работу.
  4. Для более приятного внедрения способностей удобнее разглядеть работу опытнейшего юзера:

Любопытно, что исходя из убеждений создателя видео, настройку (ее корректность) определяют по цвету свечки, а не только лишь по оборотам и стабильности мотора.

Верная настройка карбюратора своими руками в этом случае – сгорание топливной консистенции без остатка, цвет свечки должен быть светло-коричневым.

Более сложные причины отказа бензокосы

Если пошаговый алгоритм поиска неисправности не дал результата, и ваша коса по-прежнему не заводится или глохнет, стоит осмотреть карбюратор и сам двигатель. Засоренный карбюратор может стать одной из причин, неустойчивой работы инструмента. Здесь можно выделить три основных проблемы:

  • Засорение каналов или жиклеров. Очищается все это специальными промывками или продувается мощной струей сжатого воздуха от компрессора. Не используйте иглы и проволоку, так ка могут повредиться проходные сечения;
  • Износ прокладки карбюратора. Выход – замена вышедшей из строя прокладки;
  • Нарушение герметичности. Для проверки этого показателя можно воспользоваться обычным бытовым тонометром, заменив на нем манометр подходящим. Следите за показаниями: если они не меняются — все отлично, а коль давление начнет падать, значит, какая-то деталь карбюратора неисправна. Придется ее найти и заменить новой.

Если с карбюратором все в порядке, то бензиновый триммер может не запускаться из-за износа поршневой группы. При обнаружении сколов, царапин или задиров, на поршне или цилиндре их следует заменить. Обязательной проверке подлежат поршневые кольца. Небольшой люф поршня при покачивании шатуна свидетельствует о том, что пришла пора менять кольца. Эту процедуру лучше всего доверить специалистам сервисного центра.
