Как правильно отрегулировать карбюратор на бензопиле?

Прежде, чем настроить карбюратор на бензопиле, нужно тщательно подготовиться к процедуре. В первую очередь необходимо найти в руководстве по эксплуатации описания углов поворота регулировочных винтов. Если произвольно поворачивать болты, не придерживаясь указаний производителя, то это может привести к серьезной поломке ДВС инструмента.

Сам мотор должен быть в полностью исправном состоянии. Перед настройкой также нужно тщательно очистить воздушный фильтр. В противном случае он не сможет пропускать воздух в требуемом для обогащения топливной смеси объеме, что приведет к неправильной настройке карбюратора.

Регулировка узла должна выполняться на ровной поверхности. Сама пила должна быть установлена таким образом, чтобы ее пильная гарнитура располагалась вдали от ног и лица оператора. Непосредственно перед настройкой потребуется снять верхнюю часть защитного пластикового корпуса инструмента, а также извлечь поролон и часть штатного воздушного фильтра. Для выполнения настройки узла потребуется тонкая фигурная отвертка.

Регулировать карбюратор бензопилы нужно в 2 этапа. Первый из них – базовый. Во время его выполнения на выключенной бензопиле с холодным двигателем нужно поочередно вкрутить болты H и L по направлению стрелки часов до упора. После этого каждый из винтов потребуется выкрутить их на 1,5 оборота в обратном направлении.

Окончательная настройка карбюратора выполняется в следующем порядке:

1. Вначале необходимо завести бензопилу и дать ей время для полного прогрева двигателя. При этом рычаг газа должен оставаться в положении средних оборотов;
2. Далее винт, отвечающий за холостые обороты мотора, потребуется медленно поворачивать по ходу стрелки часов. Делать это нужно до тех пор, пока ДВС пилы не станет работать стабильно;
3. Если во время стабильной работы мотора цепь движется по шине, значит, этот же болт нужно немного вывернуть по направлению против стрелки часов;
4. Затем к мотору потребуется подключить ручной тахометр. С его помощью нужно найти высокие и низкие работы ДВС. Для этого регулировочные болты H и L нужно поочередно поворачивать в разные стороны до тех пор, пока на приборе не будут те показатели, что указаны в инструкции по эксплуатации.

В конце используемую бензопилу потребуется заглушить и снова завести. Она должна стабильно работать на холостых оборотах, а ее цепь в этом режиме не должна вращаться по шине. При нажатии на курок газа пила должна быстро набирать обороты, а при его отпускании – сбрасывать их.

Гарнитура

14-дюймовая направляющая шина работает в комплекте с фирменными цепями 91VXL053E либо PMC3/91P053E, со стандартным шагом 3/8 дюйма. Режущий узел приводится в действие средством трехсекционного сцепления и ведущей звездочки.

• Режущая цепь смазывается автоматом, производительность маслонасоса задается режимом работы агрегата. Экономичный расход цепного масла дозволил уменьшить объем внутреннего резервуара до 190 мл.
• Тормозное устройство инициирует секундную остановку бензопилы при появлении аварийной либо нештатной ситуации. Блокировка врубается легким перемещением защитного огораживания во переднем направлении.

Надежность тормозного механизма фактически исключает опасности травматизма при выполнении распиловочных работ завышенной трудности. Для надежной фиксации инструмента при работе с кругляком употребляется металлической зубчатый упор.

Когда необходимо производить настройку карбюратора?

Есть несколько признаков, которые помогают понять, что вам необходимо настроить карбюратора на вашей бензопиле, эти признаки указаны ниже:

• Были изменены заводские настройки бензопилы из-за ослабления регулировочного болта карбюратора;
• Повреждена крышка корпуса УПТ;
• Двигатель запускается плохо или не запускается совсем;
• бензопила не держит холостые обороты или работает неустойчиво на холостых оборотах;
• выхлоп бензопилы слишком густой;
• перерасход топлива;
• свечи зажигания быстро чернеют или покрываются белым налетом;
• бензопила не набирает заявленные характеристики мощности;
• во время набора оборотов мотор бензопилы глохнет;
• бензопила сильно вибрирует на холостых оборотах;

Само собой, эти причины могут быть вызваны и другими проблемами с вашей бензопилой, и для того, чтобы исключить лишнее, вам необходимо провести ряд мероприятий. Если в топливную систему попала грязь, то двигатель так же может прыгать на холостых оборотах и в этом случае вам надо его просто промыть. Если у вас износилась поршневая группа, то пропадает мощность, но в этом случае при работе на холостых оборотах будет слышен характерный стук — вам нужно поменять поршневую группу.

Так же , регулировка карбюратора вам будет необходима в том случае, если вы начали использовать другое топливо, или используете бензопилу в других атмосферных условиях.

Теория и принципы работы топливной системы, конструкция карбюратора

Принцип работы карбюратора

В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.

Рисунок 1. Схема принципа работы карбюратора бензопилы

Схема принципа работы карбюратора бензопилы

Рисунок 2. Карбюратор бензопилы Хускварна 137

Карбюратор бензопилы Хускварна 137

Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Составляющие части любого карбюратора это:

• алюминиевый корпус (цельный, литой);
• жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
• поплавковая камера;
• диффузор;
• распылитель.

На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:

• когда запускается двигатель, открывается воздушная заслонка;
• из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
• далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
• последний этап — попадание смеси в камеру сгорания двигателя.

Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.

Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:

Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.

Пошаговая последовательность процесса регулировки

Прежде чем приступить к регулировке, запомните:

• регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
• затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
• перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
• для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.

Регулировка карбюратора пошагово:

• винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
• такие же действия проделайте с винтом Н;
• бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
• если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).

• ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
• жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
• не отрегулировано зажигание.

Echo CS 3050 14” – особенности и комплектация

Среди конструктивных особенностей этой модели следует выделить наличие тройного защитного покрытия на стенках цилиндра.

Это делает инструмент гораздо надежнее агрегатов других компаний. В конструкцию также входят 6 амортизаторов, понижающих вибрацию на рукоятки. Другие характеристики пилы включают:

• Объем цилиндра – 35 см 3 ;
• Мощность пилы – 1300 Ватт или 1,72 л. с.;
• Объем бачка для смазчоного вещества – 155 мл;
• Вес в собранном для эксплуатации виде – 5,4 кг.

Эта бензопила Echo хорошо справляется с различными бытовыми задачами. Комплектация агрегата состоит из цепи, шины, чехла и документации.

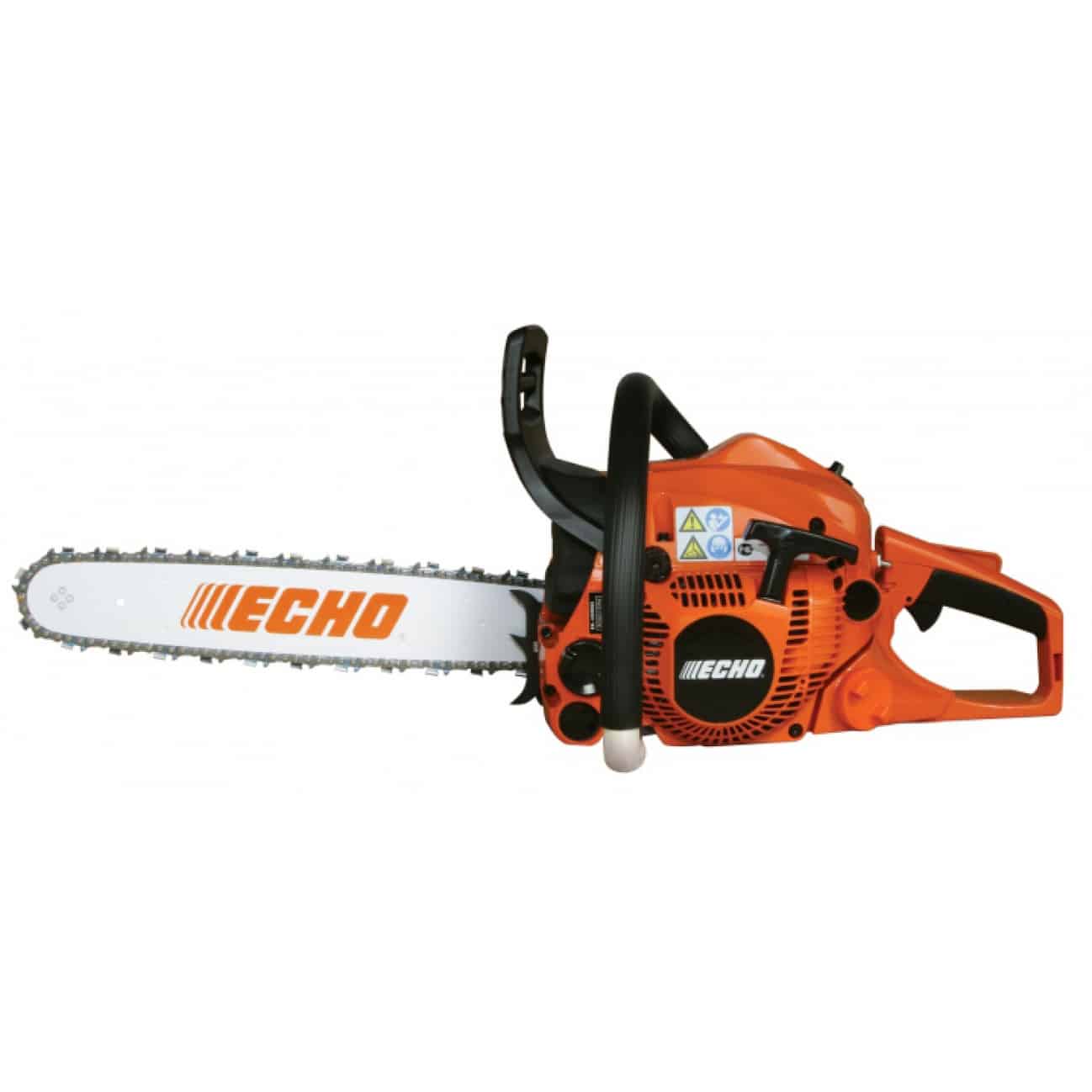

Модель Echo CS 452ESX – конструктивные особенности бензопилы

Данная бензопила Эхо успешно используется, как для бытовых целей, так и для валки леса. В конструкцию пилы входит прочный картер из сплава магния, надежный барабан сцепления со съемным венцом, кованый шатун и коленчатый вал. Среди технических характеристик агрегата следует выделить:

• Объем цилиндра – 45 см 3 ;
• Мощность пилы – 2,26 кВт или 3,1 л. с.;
• Емкость масляного бачка – 270 мл;
• Эксплуатационный вес – 7,3 кг.

Эта японская бензопила отличается уникальной компоновкой мотора, правильной балансировкой и удобными эргономичными рукоятками.

Среди других преимуществ нужно выделить экономный расход топлива и масла.

Китайские модели

Регулировка карбюратора китайской бензопилы, к примеру, Карвер, осуществляется практически тем же образом, что и заводские модели. Здесь есть те же три основные регулировочные винта Л, Н, Т. Иногда у таких моделей есть возможность регулировки холостого хода. Но как правило, работники специализированных сервисов и владельцы таких пил утверждают, что настроить качественно китайскую бензопилу не всегда удаётся сразу.

Для классических китайских моделей винт Л должен на 1,5 оборота быть отпущенным от максимального значения. Винт Н нужно отпустить на один оборот от максимального. Холостые обороты регулируются так же.

Originally posted 2018-07-04 08:33:34.

Как настроить карбюратор на бензопиле Carver

Регулировка скорости холостого хода с помощью винта Т всегда является отдельным. Если двигатель бензопилы Carver останавливается на холостом ходу, это может быть связано с:

• низкая производительность свечи зажигания;
• потеря сжатия вследствие критического износа поршневой системы;
• бедное топливо;
• плохая производительность карбюратора, не связанная с регулированием;
• парафиновые забиты фильтры в баке и карбюраторе.

По тем же причинам двигатель бензопилы «Carver» может плохо работать не только на холостом ходу, но вообще не тянет, не развивает скорость, останавливается при нажатии дроссельной заслонки и т. Д Поэтому сначала нужно попробовать справиться с этим причины. И последнее, если проблемы не решены, вы можете попытаться увеличить скорость холостого хода, повернув винт T по часовой стрелке.

• Если двигатель вообще не работает в режиме холостого хода именно из-за перекосов, винт Т затягивается на 1/2 или 3/4 оборота и двигатель запускается.
• Затем отрегулируйте на слух при работе двигателя, соблюдая все меры безопасности. (При сильном увеличении скорости цепь бензопилы может начать вращаться, и это опасно).
• Если цепь крутится на холостом ходу, винт Т откручивается назад в положение, когда двигатель на холостом ходу работает уверенно и не задерживается, а цепь не крутится.

READ С Какой Стороны Пилить Плитку

Затем они проверяют работу двигателя бензопилы во всех режимах. Если она работает стабильно на холостом ходу, но останавливается при нажатии газа, это верный признак недостатка подачи топлива в камеру сгорания. При правильной работе всех систем, чистых фильтров и насадок причиной является, скорее всего, нарушение регулирования винта L.

• Также лучше настроить его на работающем теплом двигателе бензопилы «Carver», скрутив его на 1/4 оборота и пытаясь подать газ.
• Если подача топлива слишком велика, двигатель будет работать при полном керосине, когда дроссель находится в положении. Это означает, что винт L слишком сильно закручен и его нужно открутить назад на 1/4 шаги, пытаясь подать газ.

Если после регулировки винта L двигатель Carver не подает необходимую для работы мощность, вы можете тщательно попытаться увеличить максимальную скорость, регулируя винт H.

Он также регулируется при работе двигателя, но когда газ находится в полном положении

Очень осторожно, 1/5, 1/6 оборота, вкрутите винт и слушайте двигатель

Увеличение скорости потолка может немного продлить жизнь старой бензопилы с изношенным поршнем. Слабое сжатие компенсируется большим потоком смеси с максимальной скоростью.

Профессиональная настройка винта Н осуществляется с помощью тахометра для определения скорости потолка и осциллографа для контроля частоты вспышек на свече. Краткость предварительно проверяется.

После регулировки винта Н может произойти смена работы в других режимах. Поэтому нужно будет проверить работу во всех режимах и, если необходимо, еще раз немного отрегулировать регулирования с помощью винтов L и T.

Это не всегда стоит делать по следующим причинам:

• При сильном повороте острый конец винта может уничтожить рыхлый порошковый бронзовый струю на дешевых бензопилах, и это поломка.
• 1,45-1,5 обороты с конца могут не соответствовать старому положению винтов, в котором бензопила до последнего времени работал, и реальным заводским настройкам.

Поэтому подстраиваться нужно исходя из положения, как это было не более 1/4 оборота за один раз

Важно помнить, насколько и в каком направлении было изменено положение винта

Если вам все-таки нужно закрутить винт до конца, посчитайте количество оборотов от положения, как это было, это даст возможность вернуть настройки к предыдущему положение. Вам нужно приложить усилия до конца без усилий.

Общие принципы самоналадки карбюратора бензопилы представлены следующим образом:

Возможные причины неэффективности настройки

Если выполненная работа не дала нужного результата, причиной неудачи может быть:

• нечеткая работа системы зажигания;
• засорение жиклеров или уменьшение их сечения смолистыми отложениями, которые устраняются промывкой в ацетоне;
• при ослаблении резьбового крепежа карбюратора может образоваться зазор, через который происходит подсос воздуха.

После устранения обнаруженных недостатков и неисправностей, регулировку карбюратора рекомендуется повторить в стандартной последовательности. Если повторная настройка оказалась не эффективной, необходимо воспользоваться услугами сервисных специалистов.

Причиной нестабильной работы двигателя также может быть:

• подсос воздуха через сальниковые уплотнения коленвала и посадочное место цилиндра;
• не исключается плохое искрообразование системы электронного зажигания.

Сложные неисправности полноценно устраняются только при наличии соответствующего ремонтного оборудования.

Частые неисправности бензопилы

№	Признаки неисправности	Возможная причина	Как устранить
Причины, связанные подачей топлива
1	Топливо не подается в двигатель (при снятой свече определяется сжатие внутри цилиндра, при проверке на искры, она наблюдается)	Отсутствует топлива в баке или перекрыт краник	Заполнить бак смесью бензина и масла согласно инструкции
2	Забилось отверстие в крышке бензобака	Необходимо прочистить отверстие в крышке
Проблемы с запуском двигателя в работу
3	Двигатель не запускается, появляется жидкость в системе выхлопа	В топливо попала вода	Полностью слить топливо и залить свежую смесь бензина и масла. Добавить в топливный бак этиловый спирт и перемешать. Вода и спирт взаимно растворяются, поэтому подобный вариант возможен при небольшом количестве воды в топливной системе
4	Произошло переполнение цилиндра топливом	Снять свечу и проверить сухая она или влажная. Если свеча влажная, тогда перекрыть краник подачи рабочей смеси в цилиндр. Дергая за трос запуска очистить цилиндр от имеющейся жидкости. Свечу очисть и просушить. Установить свечу на место, открыть кран подкачать топлива и приступить к запуску по инструкции к бензопиле
5	Нарушение в работе	Снять свечу и проверить ее на
системы зажигания	наличие зазора и влаги на поверхности. Прочистить зазор между электродами свечи. Прокалить с помощью фена или газовой горелки. Проверить зазор, отрегулировать по рекомендациям производителя.
6	Бензомасляная не по ступает в цилиндр	Засорение жиклеров карбюратора	Выполнить очистку карбюратора
7	Имеется подсос воздуха между карбюратором и впускным отверстием	Заменить прокладку и устранить зазор
8	Не работает подкачивающий насос. Топливо не поступает в карбюратор.	Заменить мембрану в насосе
9	Топливо не испаряется из-за наличия холодного воздуха снаружи	Запуск при t < 25 °С затруднен, бензин испаряется с большим трудом. Рекомендуется прогреть пилу и запустить двигатель внутри теплого помещения.
10	Дефекты цилиндропоршневой группы	Задиры на поверхности цилиндра	Заменить поршень и цилиндр, работа выполняется в сервисном центре. Возможна и самостоятельная замена. Необходимо приобрести новые детали.
11	Разрушение поршневых колец	Заменить кольца. Работу выполняют сервисные центры. Для самостоятельной замены необходимо приобретение запасных частей.
Нестабильная работа двигателя в процессе эксплуатации
12	Двигатель глохнет при открытии дроссельной заслонки	Поступает слишком богатая смесь	Необходима регулировка карбюратора
13	Поступает бедная смесь	Необходима регулировка карбюратора
13	Двигатель перегревается	Эксплуатация производится при высокой температуре воздуха. Длительная работа на высоких оборотах коленчатого вала	Очистить ребра охлаждение. Дать возможность охладиться мотору
14	Высокая концентрация масла в составе топлива	Происходит догорание смеси на выхлопе
15	Двигатель не развивает полной мощности	Неполное открытие дроссельной заслонки	Необходима регулировка карбюратора
16		Засорение впускного или выпускного тракта	Необходимы снятия карбюратора и глушителя. Промывка, очистка, возможно, потребуется регулировка карбюратора. Очистить и промыть воздухоочиститель
17	Нарушение в работе системы искрообразования	Проверить работу магнето, цепи высокого напряжения и свечи зажигания
18	Неожиданная остановка двигателя	Недостаток масла в топливной смеси	Приготовить смесь нужного состава. Возможно заклинивание поршня или шатунной шейки. Проблема решается полной заменой поврежденных деталей
19	Образование зазора между карбюратором и двигателем при нагревании устройства	Проверить прокладку, при необходимости подтянуть крепежные болты или заменить прокладку
20	Неплотно завернута свеча зажигания, происходит подсос воздуха в цилиндр	При нагревании поверхности мотора снижается уплотнение в резьбовом соединении свечи и двигателя. Нужно подтянуть свечу
