Реле давления для компрессора

Схема подключения

реле на 220 Вольт

Фланцы соединений

Некоторые компании-изготовители комплектуют оборудование дополнительными фланцами соединения. Как правило, их количество не больше трех, а размер отверстия 1/4 дюйма. Это исполнение дает возможность параллельно подключить на компрессор какие-то дополнительные устройства, например, предохранительный клапан, манометр или клапан предохранителя.

Установка реле давления

Очень часто появляется вопрос: как подключить реле к компрессору? Для запуска устройства нужно:

  • Через основное отверстие выхода подсоединить реле к ресиверу.
  • Для реле с фланцами подключить, если нужно, манометр.
  • Если требуется, то подключить к фланцам компрессора предохранительный и разгрузочный клапана.
  • Неиспользуемые каналы соединений в обязательном порядке закрыть заглушками.
  • Подсоединить к контактам реле цепь управления электрическим двигателем. Ток, который потребляет мотор, не должен быть более допустимого напряжения контактов реле. Движки небольшой мощности можно подсоединять напрямую, а в других случаях нужно дополнительно поставить магнитный пускатель необходимой величины.
  • Установить параметр максимального и минимального давления в системе при помощи винтов регулировки.

Большое внимание нужно обратить на то, что регулировка реле компрессора обязана проходить под давлением, но электропитание мотора должно быть выключено

Регулировка реле

диапазон эксплуатации компрессора

Затем, когда нужные значения определены, обязательно необходимо отсоединить компрессор от сети. После, когда установка отсоединена, снять крышку реле. Под сверху находятся два болта: большой и чуть поменьше.

При помощи большего винта чаще всего регулируется верхнее давление, то есть максимальное, когда электродвигатель будет выключаться. Он, как правило, обозначен буквой «P» и стрелкой с указателями «плюс» и «минус». Для увеличения показателя отключения винт нужно крутить в сторону указателя «плюс», для снижения, наоборот, в сторону «минус».

Винт, который меньше, задает разность давления выключения и включения. И указывается обозначением «ΔP» и стрелкой. Как правило, величина данной разности давлений имеет 1,5-2 бар. Чем больше показатель «ΔP», тем реже двигатель будет включаться, но увеличивается перепад давлений в пневматической системе.

В конце хотелось бы сказать, что воздушный компрессор считается универсальным инструментом, без которого довольно сложно обойтись при проведении всевозможных ремонтных и строительных работ.

Пневматическое оборудование намного безопасней, удобней и легче электрического или бензинового. Также есть огромное количество дополнительных устройств для работы с воздухом под давлением: промывочный пистолет, пистолет для подкачки шин, покрасочный пистолет, продувочный пистолет, пескоструйная насадка для компрессора, удлинитель и так далее. Благодаря реле давления система может работать автоматически, поддерживая необходимое давление в ресивере.

Порядок установки водонапорной системы

Месторасположение аппаратов должно обеспечивать доступ для обслуживания и контроля режима работы. Обязательно нужно предусмотреть легкость замены нерабочих деталей. Заранее побеспокойтесь о защите от осадков и промерзания. Для подключения погружного насоса к электросети необходимо использовать специальный кабель с маркировкой ВПП или КВВ. Изоляция у этих проводов предназначена для длительного нахождения в воде, без потери гибкости и изоляционных свойств. Импортный аналог имеет маркировку AQUA RN8.

Рекомендуем подключить скважинный насос к электричеству через УЗО, необходимое для контроля изоляции входящих в комплект устройств и кабеля. Ведь вовремя выявленная и устраненная проблема — это сэкономленный бюджет и нервы главы семейства.

Чтобы установить насоса и пустить воду по трубам нам понадобится:

  • сам водоподъемный агрегат;
  • специальный бак — гидроаккумулятор;
  • реле давления, выбирают под емкость бака гидроаккумулятора;
  • муфта «американка» для подключения реле давления к гидроаккумулятору;
  • цанговая муфта, для перехода с размера на размер;
  • латунные переходники;
  • фитинги, пластиковые трубы, ФУМ лента.

Как правило, установку и подключение погружного насоса начинают производить, начиная с обвязки гидроаккумулятора, наборки на него оборудования. Все этапы сборки представлены по порядку на фото:

Первым этапом идет процесс подготовки. На втором снимке ФУМ лентой производим обмотку резьбового соединения. Далее производим установку соединения «американка», которое позволяет в дальнейшем производить простую сборку и разборку. На четвертой и пятой картинке показана установка реле давления и манометра для визуального контроля процесса в системе. После этого этапа демонстрируется процесс монтажа отходящего колена из ПВХ трубы к тройнику с датчиками. На восьмом и девятом фото видна установка цангового зажима и напорной трубы подачи воды. Десятая картинка показывает установленную группу, подключенную к водопроводу. Ну и последние шаги — вскрытие и подключение к блоку реле.

Если ваша система будет состоять из одного узла автоматики, датчика давления, то на клеммах данного устройства обозначают вход «LINE» и выход «MOTOR». То есть вход от розетки «LINE» и подключение погружного насоса «MOTOR». Более совершенная автоматика состоит из электронного блока.

Блок управления запуском насоса обеспечивает бесперебойную подачу воды в систему, оберегая движок от сухого хода, реагируя на наличие и уровень воды вокруг насоса. Блок производит плавный пуск и плавный стоп, продлевая моторесурс двигателя, следит за режимом его работы.

Схема блока управления:

Сухой ход — это работа двигателя без достаточного количества воды либо без нее, что вызывает перегрев рабочих обмоток двигателя, разрушение изоляции, выход из строя мотора. Все потому что вода в глубинных насосах играет роль охладителя, т.к. проходит через него и охлаждает корпус.

Напоследок рекомендуем просмотреть видео, в которых наглядного демонстрируется технология сборки системы повышения давления воды, а также процесс установки погружного насоса в скважину:

Вот мы и предоставили пошаговую инструкцию по подключение погружного насоса к сети и системе водопровода. Как вы видите, не слишком сложно сделать все самому, главное — иметь под рукой подходящую схему монтажа, а также знать некоторые нюансы, о которых мы рассказали в этой статье!

Будет интересно прочитать:

Устройство

Все компоненты прессостата для компрессора собраны в компактном узле, прикрытым пластиковым или металлическим корпусом. В состав изделия входит:

  • Входной и выходной патрубки.
  • Чувствительный элемент- пружина и мембрана.
  • Шток. Соединен с мембраной и размещен внутри витков пружины.
  • Контактная группа.
  • Регулировочные винты.
  • Разгрузочный и предохранительный клапан.
  • Механический выключатель.

Упругость пружины, а, следовательно, и чувствительность датчика, зависит от температуры окружающего воздуха, большинство устройств предназначены для работы в диапазоне температур от -5 до +70 °С.

Узел разгрузки предназначен для выпуска воздуха из цилиндров компрессора после его остановки. Благодаря этому:

  • облегчается его последующий запуск;
  • снижается износ деталей поршневой группы;
  • продлевается срок службы всего агрегата.

При срабатывании клапана разгрузки в тишине, наступившей после остановки компрессора, отчетливо слышен резкий характерный звук.

Механический выключатель служит для первичного запуска и окончательной остановки компрессора. У него две позиции: «Включено» и «Выключено». «Включено» активирует системы автоматической работы. Он передает прессостату дальнейшее управление компрессором. Положение «Отключено» предотвращает самопроизвольный пуск мотора при падении напора в ресивере ниже установленного значения.

Дополнительной защитой электродвигателя компрессора может служить тепловое реле. Его включают в блок автоматики, оно отключает обмотки мотора от питающего напряжения в случае возрастания силы тока, свидетельствующего о перегрузке двигателя.

Настройка воздушного компрессора сводится к установке рабочего давления регулировочным винтом. На регуляторе давления нанесены значения. Более точно давление можно контролировать по манометру.

Устройство и принцип работы блока автоматики

Для поддержания давления в ресивере на определенном уровне, большинство воздушных компрессоров имеют блок автоматики, прессостат.

Данный элемент оборудования включает и отключает двигатель в нужный момент, не допуская превышения уровня сжатия в накопительной емкости или слишком низкого его значения.

Реле давления для компрессора представляет собой блок, содержащий следующие элементы.

  1. Клеммы. Предназначены для подключения к реле электрических кабелей.
  2. Пружины. Установлены на регулировочных винтах. От силы их сжатия зависит уровень давления в ресивере.
  3. Мембрана. Установлена под пружиной и сжимает ее под действием сжатого воздуха.
  4. Кнопка включения. Предназначена для запуска и принудительной остановки агрегата.
  5. Фланцы соединения. Их количество может быть от 1 до 3. Предназначены фланцы для подсоединения реле включения компрессора к ресиверу, а также для подсоединения к ним предохранительного клапана с манометром.

Кроме всего, автоматика на компрессор может иметь дополнения.

  1. Клапан разгрузки. Предназначен для сброса давления после принудительной остановки двигателя, что облегчает его повторный запуск.
  2. Тепловое реле. Данный датчик защищает обмотки двигателя от перегрева путем ограничения силы тока.
  3. Реле времени. Устанавливается на компрессорах с трехфазным двигателем. Реле отключает пусковой конденсатор через несколько секунд после начала запуска двигателя.
  4. Предохранительный клапан. Если произойдет сбой в работе реле, и уровень сжатия в ресивере поднимется до критических значений, то во избежание аварии сработает предохранительный клапан, сбросив воздух.
  5. Редуктор. На данном элементе устанавливаются манометры для измерения давления воздуха. Редуктор позволяет выставить требуемый уровень сжатия воздуха, поступающего в шланг.

Принцип работы прессостата выглядит следующим образом. После запуска двигателя компрессора в ресивере начинает повышаться давление. Поскольку регулятор давления воздуха подсоединен к ресиверу, то сжатый воздух из него поступает в мембранный блок реле. Мембрана под действием воздуха выгибается вверх и сжимает пружину. Пружина, сжимаясь, задействует переключатель, который размыкает контакты, после чего двигатель агрегата останавливается. При снижении уровня сжатия в ресивере, мембрана, установленная в регулятор давления, выгибается вниз. Пружина при этом разжимается, а переключатель замыкает контакты, после чего происходит запуск двигателя.

Принцип работы

Реле давления для гидроаккумулятора имеет форму коробки с разными элементами управления, установленными в корпусе. Реле подключается к одному из выходов бака. Механизм имеет небольшие пружины, которые нужно отрегулировать, проворачивая гайки.

Особенности работы оборудования:

  1. Пружины подсоединены к мембране, которая реагирует на скачки нажима. Повышение натяжения пружины сжимает спираль, снижение приводит к растяжению.
  2. Контактная группа начинает реагировать на эти действия, соединяя или разъединяя контакты, этим самым подавая команду насосу.
  3. Накопительная емкость наполняется, увеличивая давление. Спираль передает силу напора и включается с учетом установленного значения или отключает насос.
  4. Вода расходуется одновременно со снижением давления, что фиксируется реле.

Узел содержит в себе следующие детали: пластиковый или металлический корпус, стальной поршень, мембрану, латунные пластины, шпильки с резьбой, колодки под клеммы, муфты для электрических проводов, контактный узел, пружины, платформу на шарнирах.

Принцип работы управляющего оборудования довольно простой. Устройство реагирует на изменение давления внутри накопительного бака. Подвижную платформу приподнимают либо опускают пружины с учетом давления на поршень, соединенный с контактами, подающими сигнал насосу о начале или завершении закачки.

Рекомендации по выбору

Выбирая компрессорный клапан следует уделить внимание нескольким основным факторам:

  1. Интенсивность воздушного потока, который транспортируется в системе.
  2. Показатель производительности.
  3. Мощность устройства. Этот показатель указывается в инструкции по эксплуатации, которая указа производителем. С повышением мощности увеличивается и пропускная способность клапана.
  4. Степень загрязнения рабочей среды. Некоторые примеси могут привести к заклиниванию изделия. Именно поэтому область применения существенно сужается.
  5. Температурный режим эксплуатации. Слишком высокая ли низкая температура может стать причиной изменения основных свойств материала.

Обязательным критерием выбора можно назвать тип среды, которая будет транспортироваться в системе.

Как работает автоматика и защитные механизмы

Автоматика регулирует функционирование поверхностного и погружного электрического насоса. При его включении происходит отключение цепи питания в приборах, которые реагируют на любые изменения в подаче жидкости. Размыкание осуществляется при помощи контактов или усиленных радиодеталей для этой воды под большим напором.

Насосная станция в скважине.

Управление насосом по давлению

Реле для погружного насоса монтируют на водоподающую магистраль. Она крепится на штуцер, который располагается на гидравлическом аккумуляторе. Реле — это главный управляющий элемент. Его устанавливают во все системы подачи воды.

Оно помогает остановить поступление электричества, если повышается показатель давления в системе до верхней отметки. Мембрана смещается, потому что на нее давит жидкость. Механизм размыкает внутренние контакты. В корпусе предусмотрены регулировочные винты, которые можно настроить, выставить предельное значение давления внутри системы.

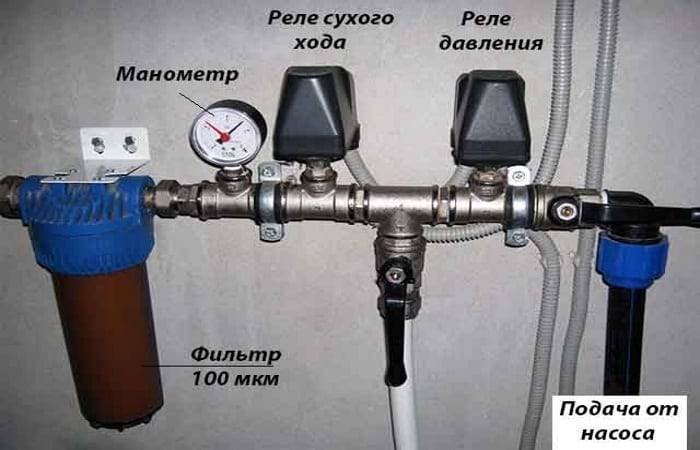

Реле давления с защитой от работы на сухую

Принцип подключения реле давления с защитой от работы на сухую.

Помпа защищается от поломок при помощи реле, который отвечает за работу холостого хода. Этот автоматический элемент устанавливается рядом с другими узлами. Электрический прибор разрывает цепь подачи энергии в момент снижения напора внутри системы до максимального значения.

Задать границы срабатывания автоматики можно при помощи регулировочных винтов. Они находятся под крышкой. Для подключения проводов используют разъемы.

Разновидности поплавковых механизмов

Поплавковые механизмы применяются в качестве отдельных деталей или встроенных в систему водоснабжения. Они замыкают или размыкают контакты во время изменения положения поплавковой головки.

Внутри есть шар, который давит на рычаг и контакты. Когда жидкость поступает в емкость, то отключается подача электричества, если достигнута верхняя граница. Поплавок не защищает насос, а предотвращает затопление дома.

Контролирование работы по уровню воды

Поплавок выключатель для насоса.

Когда в скважине снижается уровень воды, то помпа выходит из строя. Водяное охлаждение обмотки в двигателе отсутствует, если не предусмотрены датчики. Производители изготавливают погружные насосы, которые отключаются при отсутствии воды в скважине.

Электрические насосы с поплавковыми выключателями применяют исключительно в колодцах. В скважинном канале нет свободного места. Поплавок — это просто устройство, которое включает в себя металлический шар и рычаг.

Он замыкает контакты при отсутствии воды в системе прерывает поступление напряжения на обмотку электрического двигателя.

Пресс контроль

Это устройство управляет насосом. На его работу влияет уровень жидкости в трубопроводе. Пресс-контроль — намагниченный лепесток, который находится в воде. Когда жидкая среда проходит свободно, он располагается в приподнятом состоянии. При понижении уровня воды шторка опускается и происходит размыкание контактов геркона.

Принцип работы

Принцип работы блока автоматики несложен. Устройство смонтировано на патрубке, сообщающемся с ресивером. Пружинно-мембранный датчик реле давления для компрессора постоянно измеряет давление. Как только оно падает ниже установленного значения, шток датчика под действием пружины замыкает контакты реле компрессора и подключается электромотор, нагнетающий воздух в резервуар. После достижения заданного давления оно отжимает шток и размыкает контакты, отключая двигатель. Регулировка этих значений доступна пользователю.Кроме того, по достижении предела рабочего давления срабатывает входящий в состав устройства предохранительный клапан, стравливая излишний воздух из компрессора в атмосферу.

Технические параметры

Технические параметры контрольного прибора рассчитаны на визуализацию показателей максимального и минимального давления газа, а также расхода рабочей среды. Наибольшее значение на входе/выходе для сжиженной среды составляет 250 атм., для сжиженного топлива — 25 атм. На выходе показатель варьируется пределами 1−16 атм.

В конструкции электрический регулятор напора газа 220 В содержит чувствительный механизм, способный сравнить сигнал от задатчика с текущим значением, преобразует командный импульс в механическую работу для перемещения подвижной пластины в нейтральное положение. В случае превышения переключающего усилия, чувствительный элемент, или пилот, передает команду выключаться на датчики.

Пилотный регулятор бывает астатическим, статическим, изодромным.

Астатический

В процессе эксплуатации реле астатического типа испытывает два вида нагрузки: активную (действующую) и пассивную (противодействующую). Подсоединить прибор с чувствительной мембраной рекомендуется к оборудованию для отбора газа из центрального трубопровода. Устройство данного вида юстирует давление среды системы по заданным показателям независимо от степени рабочей нагрузки на регулирующий элемент.

Статический

В набор конструкции статического реле напора включены стабилизаторы процесса, обеспечивающие противодействие трению и люфту на сочленениях системы. Статические устройства формируют равновесные показатели, отличающиеся от допустимых значений номинальной нагрузки. Включение процесса управления осуществляется действующей силой по затухающей амплитуде.

Изодромный

Автоматическое включение изодромного промышленного реле производится при отклонении давления от заданного значения. Пилотный орган 380 V реагирует на реальные показатели манометра, отличающиеся от допустимой нормы. Для разгрузки напора регулирующий элемент самостоятельно снижает показатели до оптимального рабочего параметра.

Установка реле и вспомогательных элементов

В некоторых модификациях прессостатов можно встретить дополнительную комплектацию в виде фланцевых соединений, посредством которых подключается дополнительное оборудование.

В основном это трехходовые детали, с диаметром ¼ дюйма.

Посредством нескольких фланцевых разъемов в систему можно вводить дополнительные элементы: предохранительный клапан, манометр и другие необходимые механизмы

Для ввода в эксплуатацию прибора его необходимо подключить к ресиверу. Монтаж состоит из следующих этапов:

  1. Посредством основного отверстия выхода прибор подсоединяется к компрессору.
  2. К устройству с фланцами подключается манометр. Также могут присутствовать и другие вспомогательные механизмы, требующие включения: предохранительный или клапан разгрузки.
  3. Каналы, что не используются для соединения, обязательно закрываются заглушками.
  4. Далее согласно электросхеме реле подсоединяют к контактам цепи управления электродвигателем.

Двигатели с небольшой мощностью могут подсоединяться напрямую, в остальных случаях требуется дополнительная установка электромагнитного пускателя соответствующей мощности.

Прежде чем переходить к настройкам пороговых параметров срабатывания, стоит обратить внимание на условия работы. Во-первых, корректировка осуществляется под давлением. Во-вторых, подача электричества к двигателю должна быть прекращена

Во-вторых, подача электричества к двигателю должна быть прекращена

Во-первых, корректировка осуществляется под давлением. Во-вторых, подача электричества к двигателю должна быть прекращена.

Назначение реле давления и принцип работы

Насосные станции обычно оснащаются автоматикой для контроля и управления работой, так как включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Какие бывают реле

Различают следующие виды:

  • электромеханические;
  • электроконтактные (стрелочные);
  • электронные.

Рассмотрим их устройство и принцип действия.

Электромеханические

Для настройки параметров отключения и включения насоса здесь предусмотрены пружины, которые можно поджать или отпустить, затягивая или ослабляя подстрочные гайки. Пружины механически связаны с металлическими пластинами – контактами. Основным элементом является мембрана, воспринимающая напор и так же механически связанная с контактными пластинами. Прогибаясь под воздействием воды, мембрана воздействует на контактные пластины заставляя из размыкаться или соединяться, размыкая или замыкая цепь управления.

Достоинствами таких устройств являются:

  • Простота конструкции;
  • Надежность;
  • Доступная цена.

К недостаткам относятся:

  • Довольно относительная точность аппарата, ввиду зависимости его работы от температуры контактных пластин, которая значительно меняется в зависимости от продолжительности цикла срабатывания;
  • Трудности с точной настройкой.

Стрелочные

В сущности, это аналог электроконтактного манометра, т.е. манометр с встроенными электрическими контактами. Показывающая стрелка манометра достигая встроенного электрического контакта вступает во взаимодействие с ним, размыкая или замыкая цепь управления. Достоинствами устройств этого типа являются:

  • Простая настройка;
  • Визуальное наблюдение значений параметров;
  • Точность выше, чем у электромеханических РД.

Недостатками являются:

  • Стоимость выше, чем у электромеханического аппарата;
  • Сложность электрического подключения (ЭКМ подключается через дополнительное реле).

Электронные

Самые продвинутые РД, с довольно широким функционалом: высокой точностью, наличием ЖК дисплея с цифровой индикацией значений, легкость настройки в сочетании с широким диапазоном настраиваемых значений и параметров. Изделие наделено функциями РД и защиты от сухого хода, контроля утечек и разгерметизации трубопровода.

Его назначение – остановить насос при снижении значений контролируемого параметра до минимального заданного значения, исключая возможность его работы без воды, сохранив тем самым его технически исправное состояние.

Кроме того, изделие подаст сигнал о неисправности гидроаккумулятора–накопительной емкости специального исполнения, присутствие которой обязательно для любой схемы водоснабжения. Внутри стального бака расположен резиновый мешок для воды. Между ним и внутренней поверхностью стальной оболочки имеется воздушный зазор. Давление воздуха в зазоре можно увеличить или уменьшить, соответственно уменьшая или увеличивая количество воды в резиновом «мешке».

И наконец, с помощью кнопки на корпусе электронного реле можно принудительно остановить помпу, в случае необходимости.

Среди прочих достоинств нужно отметить следующие:

  • Отсутствие ложных срабатываний при резких скачках значений контролируемого параметра в системе;
  • Возможность дополнительной функции полива.

Однако есть и недостатки:

  • Высокая стоимость;
  • Зависимость от качества воды, требующая обязательной установки сетчатых фильтров.

От правильного выбора РД зависит работоспособность и безаварийная работа системы водоснабжения.

Схема подключения компрессора холодильника

Знать ее должен специалист и пользователь, который сам обслуживает свой аппарат. Это поможет выяснить пригодность мотора к работе. Однако определить по какой причине произошла поломка, сможет лишь мастер.

Распиновка

На корпусе двигателя есть 3 вывода, распиновка которых обозначается буквами:

  • С – общий выход;
  • S – клемма пусковой обмотки;
  • M либо R – клемма рабочей обмотки.

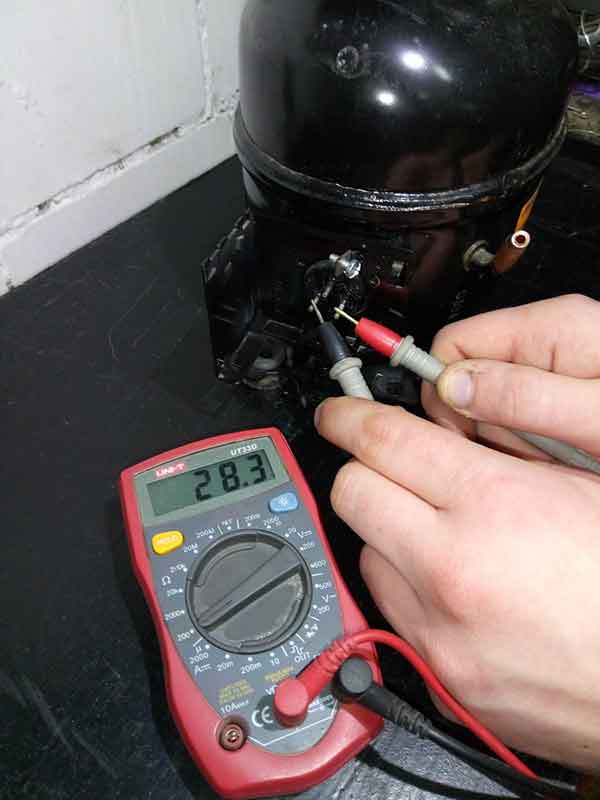

Тестер по очереди надо подсоединить к клеммам. Сначала проводят замер сопротивления пусковой и рабочей обмотки. Полученные значения складывают, потом сравнивают с сопротивлением между двумя обмотками. Его измеряют тестером. Если компрессор исправен, то данные величины будут одинаковые. Допускается незначительное отклонение.

Принцип работы и конструкция реле давления

Устройство является прибором, размещаемым в цепи питания электронасоса с замкнутыми в нормальном состоянии контактами. Оно подключается к водопроводной системе посредством штуцера с внутренним резьбовым отверстием. Жидкость в водопроводной магистрали через отверстие в штуцере давит на круглую резиновую мембрану, спрятанную под металлической пластиной. Мембрана в свою очередь передает усилие на скобу — круглую металлическую кнопку с двумя выступающими заостренными плоскими выступами по краям, расположенными перпендикулярно плоскости металлического диска. Выступы скобы при перемещении давят на металлическую пластину внутри корпуса с прикрепленной к ней пластмассовой насадкой с контактами. В результате насадка перемещается и происходит размыкание контактной группы.

Рис .3 Основные узлы реле: мембрана, скоба, контактная группа

Под крышкой прибора установлены два регулировочных узла — винтовые стойки разного размера и высоты с гайками и пружинами под ними. Большая стойка задает верхнюю границу давления, малая — диапазон между верхним и нижним порогом срабатывания («дельту»).

Электрические провода подключаются через два отверстия в его корпусе к клеммам, расположенным под крышкой.

Самостоятельное изготовление реле давления

Наличие навыков и исправного термореле, взятого у списанного холодильника, позволяет самостоятельно создать прессостат для компрессора. Но при этом практического применения у него не будет по причине неспособности держать верхнюю планку длительное время. Ведь прочность резинового сильфона весьма ограничена.

Наиболее удобно переделывать термореле KTS 011. У них строго обратная последовательность срабатывания. Это означает, что реле включается при росте температуры в холодильнике, а отключение идет при понижении температуры.

Последовательность действий при проведении работ следующая:

  1. Установить расположение соответствующих контактов с помощью прозвона цепи.
  2. Дорабатываете соединение термореле с компрессором, для чего патрубок и манометр присоединяются к клапану, а контакты — к клеммам цепи двигателя.
  3. Под крышкой имеется винт регулировки. Включение компрессора сопровождается последовательным вращением с контролем показаний по манометру.
  4. Установление нижнего положения позволяет постепенно передвигать шток лицевой кнопки.
  5. Крышка устанавливается на место, регулировать приходится вслепую по причине отсутствия места для второго манометра.

Для безопасности интервал регулирования давления на таком термореле находится на отметке от 1 до 6 атмосфер. Но при применении приборов с упрочненным сильфоном верхний диапазон увеличивают до 10 атмосфер, чего часто бывает достаточно.

Когда прошла проверка работоспособности реле, нужно обрезать трубку капиллярного вида и вывести оттуда скопившийся хладагент. Конец трубки впаивают в разгрузочный клапан.

Затем необходимо произвести действия по подключению самостоятельно изготовленного прессостата к управляющей компрессором схеме. Гайкой присоединяем реле к управляющей плате, нарезаем резьбу на штоке. Затем накручиваем контргайку для регулирования пределов изменения воздушного давления.

С учетом того, что группа контактов любого такого реле от холодильника рассчитывается на весьма значительные токи, то с помощью данного способа коммутируются цепи повышенной мощности, включая вторичные цепи управления двигателем компрессора.

Вышеописанное устройство является очень важным элементом для любого аппарата. С его помощью регулируется работа привода электродвигателя. Самостоятельно изготовленное реле не обладает особой практичностью, но с помощью упрочненного сильфона можно увеличить интервал давления и повысить производительность устройства. Оно также позволяет коммутировать цепи повышенной мощности по типу вторичных для управления двигателем компрессора.

Российский рынок предлагает потенциальному потребителю большое количество разного инструмента. Анализируя состояние рынка, эксперты отмечают некоторый рост популярности пневмоинструмента. Однако, превосходя по основным параметрам (мощность, надежность, долговечность) традиционные виды электроинструмента, пневмоинструмент требует наличия источника сжатого воздуха. Таким источником служит воздушный компрессор, приобретение которого для выполнения разовых работ экономически нецелесообразно. Именно поэтому, широко применяемый профессионалами, пневмоинструмент редко используется в быту.

Читать также: Мотор омывателя хонда срв

Именно это устройство регулирует давление воздуха в компрессоре

Конструктивно воздушный компрессор представляет собой устройство, изготовить которое под силу человеку, обладающему определенными знаниями и навыками выполнения слесарных и электромонтажных работ в домашних условиях. Ответственный узел — реле давления воздуха (прессостат), установить и отрегулировать которое можно самостоятельно. Кроме того, самостоятельно можно устранить и простейшие неисправности прессостата.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
