Ремонт масляного насоса на бензопиле хускварна 365. Почему не работает масляный насос?

Принцип работы маслоподающего насоса

Перед тем, как снять насос бензопилы, важно понять, по какому принципу он функционирует. Сила, сформированная на приводе, через передачу червячного типа переходит на плунжер (сила передает движение вращательного типа). Последний начинает крутиться, повторяя движение возвратно-поступательного типа

Последний начинает крутиться, повторяя движение возвратно-поступательного типа.

Данный тип движения гарантирован из-за специфической формы плунжера, регулировочного винта, его пружины упорного вида и эксцентрика. Когда плунжер начинает движение назад, масло поступает в резервуар через небольшое отверстие (этот принцип мы видим и в обычном шприце).

Движение вперед заставляет масло через то же отверстие выталкиваться наружу. Несложно догадаться, что по такому принципу узел работает только за счет герметичности, которую создает резиновая манжетка. На рабочей схеме может не указываться.

Кроме того, по такому принципу насос работает только в том случае, если два отверстия не открыты в один и тот же момент. Для того чтобы это не произошло, разработчики пили предусмотрены сегментный вырез на кончике одного плунжера. Во время движения назад, он поворачивается в сторону входного отверстия. Это отверстие закрывается, когда происходит движение вперед. Одновременно вместе с этим открыто выходное отверстие, ведь вырез повернут к последнему отверстию. Один поворот плунжера происходит с одним движением возвратно-поступательного типа.

При этом производители пильных основных узлов могут менять ход плунжера, для чего нужен эксцентрик и регулировочный винт. Первый – это визуально просто цилиндр, интегрированный в корпус винта регулировки. Главная ось этой детали с осью винта регулировки совпадать не будет даже тогда, когда винт вращается.

Цилиндр будет приближаться и отдаляться по отношению к ребрам плунжера. Это необходимо знать для того, чтобы понять суть работы и функции эксцентрика. Данный тип смещения этой детали причина, почему ее стали называть «кулачок».

Если плунжер приблизится к кулачку максимально, то масло перекачиваться не сможет. В обратном случае, плунжер пустит ход масла на максимум (будет качать на полную мощность).

Как двигается плунжер?

Движение его возможно за счет специальной обработки торца, который упирается выступом по центру в эксцентрик. Краюшек этого торца поход на обычное кольцо, окруженное выступом, расположенным в центре. Это кольцо расположено под углом, а не перпендикулярно по отношению к оси плунжера. Сформировав скос, эта деталь позволяет плунжеру слегка выпирать.

При этом край плунжера и винт регулировки соединены специфически. Это дает возможность торцу во время движения касаться винта разными частями, выпирающими и не выпирающими. Когда торец касается винта выпирающей частью, плунжер вращается вперед. А, когда торец касается винта регулировки не выпирающей частью, происходит движение назад. Движение назад возможно благодаря упорной пружине.

Идентификация проблемы работы масляного насоса

Если оператор знает, как устроена подкачивающая помпа, он сможет разобраться с тем, как снять насос бензопилы. Достаточно минимума слесарных навыков и минимум инструментов для того, чтобы сделать это, а затем провести ремонт узла.

Учтите, что идентификация проблемы маслоподающего насоса позволит вам понять, какой демонтаж комплектующего нужно провести, полный или частичный. Если с полным демонтажем вы боитесь не справиться, обратитесь в сервисную мастерскую, где для этого специалисты используют технический потенциал. Конечно, многие детали, которые вы можете повредить при демонтаже комплектующего можно заменить, но замена эта влетит вам в копеечку.

Учтите, что, когда масляный резервуар заполнен, но масло на пильную гарнитуру не поступает, причина этого сбоя не всегда может касаться масляной помпы. Иногда в процессе разбора пилы вы сможете обнаружить неисправность других элементов, не связанных с данным узлом. Чаще всего их замена решает главную проблему.

Кроме того, прежде чем винить во всех бедах масляную помпу, проверьте масляный фильтр, который при сильно загрязнении не просто ухудшает работу масляного насоса, но и может полностью вывести его из строя. Для того чтобы проверить масляный фильтр, над ним достаточно подержать бумагу, на которой останется масляная полоса. Плотность последней позволит вам оценить состояние фильтра и разработать план дальнейших действий.

Профилактические меры

Чтобы в процессе эксплуатации пилы снизить вероятность возникновения различных протечек масла, следует проводить ее периодическое техническое обслуживание. Во время этого процесса нужно наблюдать за герметичностью всех шлангов и прокладок. При их обнаружении следует выполнять протяжку соединительных элементов.

Обязательно нужно проверять качество заливаемого масла. Оно должно быть качественным и применяться в строгом соответствии с характеристиками, которые указываются в паспорте изделия. При этом ни в коем случае нельзя пользоваться отработкой, поскольку она имеет неоднородную структуру. Также в обязательном порядке надо выполнять периодическую продувку маслонасоса. Это поможет не коксоваться мусору в его рабочих каналах.

Кроме того, при плохо производимой смазке может выйти из строя цепь, замена которой будет довольно дорогостоящей процедурой.

После выполнения пильных работ надо сделать обязательную очистку пилы от попавших на нее опилок. При длительных перерывах в работе бензопилу следует вывешивать в вертикальном положении. Это позволит масляной жидкости равномерно растечься по всем каналам инструмента. Такое ее равномерное распределение позволит избежать вакуумных пробок, которые могут вызвать неисправности маслонасоса.

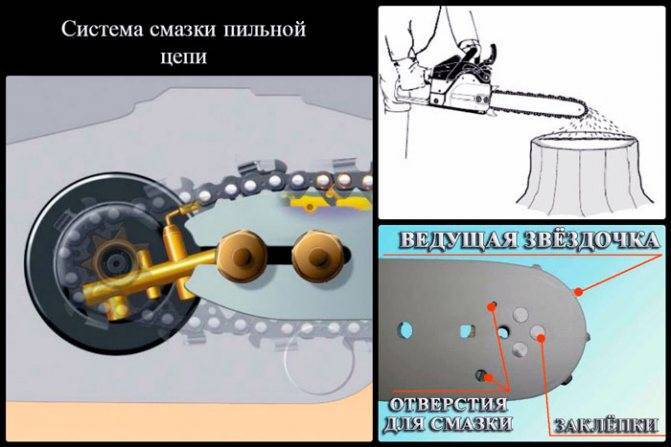

При перемещении пильной цепи бензопилы в проточке шины вследствие трения выделяется большое количество тепла. Если не поступает масло на цепь бензопилы, необходимо остановить работу и принять все меры для устранения неисправности системы смазки. Сочетание больших нагрузок и перегрева гарнитуры сопровождается ее ускоренным износом и досрочным выходом из строя.

• Все без исключения бензопилы и их электрические аналоги комплектуются однотипными по принципу действия системами, посредством которых реализуется смазка шины, пильной цепи и деталей ее привода.
• В стандартный состав этого устройства входит резервуар, из которого цепное масло подается на вход насоса с фиксированной или регулируемой производительностью.
• Далее рабочая жидкость в дозированном количестве поступает в проточку шины, в которой хвостовиками пильной цепи равномерно распределяется по всей гарнитуре и рабочей поверхности венца ведущей звездочки.

Шины производительных гарнитур длиной от 400 мм комплектуются ведомой звездочкой. Периодическая смазка подшипника производится индивидуально, после 6-8 часов наработки.

Признаки неисправности системы смазки

Правильный выбор расходного смазочного материала и безупречная работа системы, способствуют полноценной смазке, эффективному охлаждению пильного оборудования и полной выработке его ресурса.

Внешних признаков того, что не смазывается цепь на бензопиле несколько. Прежде всего, это:

• постоянный уровень масла в резервуаре;
• увеличение нагрузки на двигатель;
• ускоренный износ режущих кромок пильных звеньев;
• характерный запах перегретой древесины.

В самом простом варианте, причиной масляного голодания может быть засорение опилками маслопроводных каналов. Этот недостаток характерен для бюджетных гарнитур, не имеющих удобного доступа к проблемным местам.

Как разводить бензин для бензопилы?

Перед тем, как залить топливо в бак, необходимо приготовить бензиновую смесь. Соотношение масла и бензина для бензопилы регулируется в строгих пропорциях – как правило, они указываются в руководстве к эксплуатации. В том случае, если вы не знаете, сколько масла лить в бензин для бензопилы отечественного производства, рекомендуется использовать соотношение 1:15 – 1:20. Т.е., на 1 литра бензина использовать 50-70 мл масла.

Что касается импортной техники, то тут пропорции совершенно другие. К примеру, как разбавить бензин с маслом для бензопилы Husqvarna мощностью 2 кВт? Для этого смотрим инструкцию и видим, что производитель рекомендует использовать пропорцию 1:50, т.е. на 1 литр бензина используется не более 20 мл масла. Если же паспорта нет (потерялся, порвался и т.д), воспользуйтесь Интернетом или обратитесь в сервисный центр – так вы точно узнаете, сколько масла в бензин для бензопилы нужно заливать. Увеличенное количество масла грозит повышенным нагаром и засорением цилиндра, что приведет к излому поршневых колец и снижению компрессии, к тому же, это дорого. Если количество масла для бензопил в смеси будет низкое, это приведет к перегреву двигателя и резкому снижению его ресурса.

Если вы не знаете, сколько масла лить в китайскую бензопилу, а паспорта под рукой нет, то эта пропорция составляет примерно 1:25, то есть 40 мл масла на 1 литр бензина. Вообще, количество масла напрямую зависит от компоновки – чем плотнее установлены все узлы, тем меньше масла нужно.

Перед тем, как приготовить бензиновую смесь для бензопилы, необходимо сначала залить в канистру бензин, а только затем добавить масло, не иначе. В противном случае более вязкое масло прилипнет к стенкам и дну канистры и хуже растворится, что нарушит правильные пропорции бензина и масла для бензопилы.

Как разобрать, отремонтировать и собрать бензопилу Штиль

Чтобы отремонтировать устройство, его нужно сначала разобрать. Требуется снять боковую крышку, цепь пилы и шину. Потом очистить инструмент, продуть компрессором и прочистить кисточкой все узлы. Затем снимают рукоятку. Для этого удаляют заглушки с амортизаторов с помощью отвертки. После этого снимают амортизаторы и ручку.

Потом снимают стартер. Убирают крышку корпуса и откручивают винты стартера. Извлекают деталь. Потом снимают маховик, открутив гайку, которая его удерживает, откручивают гайку маховика. Крутить нужно влево. Снимают маховик. Затем демонтируют сцепление, привод маслонасоса и карбюратор.

После этого снимают и разбирают мотор. Он держится на 4 винтах на днище пилы. Нужно их раскрутить и вынуть мотор. Затем разбирают сам двигатель. Раскручивают винты картера, снимают его. Потом демонтируют коленвал, сальники, подшипники и поршневые кольца. По окончании разборки производят ремонт и устранение неполадок.

После ремонта инструмент нужно будет собрать обратно. Для этого устанавливают поршень на шатун. Стрелка на нем должна смотреть по ходу цепи, а слева от поршня будет находиться сторона коленвала, в которую требуется монтировать маховик. Ставят поршень в цилиндр. Устанавливают подшипники, сальники и стопорное кольцо в цилиндр. После этого обезжиривают место фиксации картера и устанавливают его на свое место. При сборке следует соблюдать обратную последовательность демонтажа.

Как снять сцепление

Перед тем как открутить сцепление, нужно снять ведущую звездочку. Снимают штопорную шайбу и убирают звездочку и игольчатый подшипник. Откручивают сцепление. Снимают отражающую пластину и насос.

Как снять и заменить звездочку

Замена звездочки на бензопиле нужна в тех случаях, когда:

• заклинивает движение цепи;
• произошел износ ведущей звездочки.

Для замены нужно снять звездочку бензопилы. Зубья звездочки не должны отклоняться от необходимых размеров, иначе работа пилы будет сопровождаться вибрацией, что приведет к поломке коленвала и подшипников. Срок эксплуатации звездочки в 2 раза превышает рабочий ресурс цепи. Используют 2-3 цепи до истирания их режущей поверхности. После этого меняют звездочку. Она расположена за муфтой сцепления. Снимают крышку узла сцепления.

Удаляют шину, цепь и муфту. Но прежде надо зафиксировать коленвал. Потом съемник помещают в отверстие муфты и поворачивают по часовой стрелке. Снимают муфту. За ней расположена звездочка. Теперь ее демонтируют. Если она неисправна, ее заменяют.

Смотрите » ТОП-2 надежных немецких бензопил Stihl: MS-261 и MS-361

Ремонт и замена масляного насоса

Рассмотрим, как поменять масляный насос. Если элемент протекает, то следует обновить прокладку между двумя его частями. Если эта деталь маслонасоса не повреждена, то ее надо протереть и поставить на место. Теперь проверяют шланг. На нем не должно быть трещин. Если шланг поврежден, его заменяют. Потом прочищают компрессором выходные каналы.

Замена поршневой

Рассмотрим, как осуществляется диагностика и замена поршневой группы. Нужно проверить состояние цилиндра и степень износа поршня. После демонтажа мотора откручивают поддон, вынимают коленвал с поршнем из цилиндра. Откручивают стопоры поршневого пальца. Если поршень неисправен, его надо заменить. Стопорные кольца фиксируют разрезом вниз. Перед установкой в цилиндр поршневой группы смазывают поршень маслом. Перед монтажом картера обезжиривают его поверхность и наносят герметик.

Как выставить зажигание

Надо выставить зажигание на бензопиле. Регулировка зажигания осуществляется так:

• вывернуть свечу и оценить ее внешний вид;
• уточнить расстояние между магнитами и катушкой (до 0,2 мм);
• проверить искру.

Как провести ремонт бензопилы

Чтобы ремонтировать бензопилу, необходимо ознакомиться с ее внутренним устройством, работой всех механизмов, изучить систему подачи смазочного материала. Когда работает бензопила, могут возникнуть следующие проблемы.

Возможно, нарушена герметичность крепления шлангов. Чтобы решить данную проблему, нужно разобрать инструмент, провести замену шлангов. Если отсутствуют запчасти, можно обезжирить старый шланг и его посадочное место. На место соединения шланга с трубкой смонтировать самозатягивающиеся хомуты. Поле этого герметичность будет восстановлена.

Иногда забивается маслофильтр. Его нужно периодически прочищать. Подача масла ремонтируется только в случае сухой цепи. Обычно это происходит из-за засорения каналов. Их необходимо подвергнуть тщательной очистке. Это явление встречается очень часто.

Когда сложно завести бензопилу, а порою просто невозможно, требуется провести диагностику аппарата. Сначала проверяются свечи и воздушный фильтр. Перед повторной установкой все детали нужно хорошо высушить.

Топливная система бензопилы: 1 — топливный фильтр, 2 — карбюратор, 3 — ручной насосом предварительной подкачки.

При наличии на свечах топлива можно говорить о его избытке. Основной причиной такой проблемы является плохая регулировка карбюратора или неправильный запуск. Возможно, закрыт кран подачи топлива. Чтобы устранить поломку, нужно убедиться, что в бензобаке достаточно топлива, проверить, насколько хорошо функционирует камера сгорания. Если свечи пришли в негодность, их необходимо заменить.

Возможно, подача топлива прекратилась из-за забитого сапуна. В бензобаке образуется вакуум, который блокирует подачу топлива. Такое явление возникает, когда забиты каналы, плохо настроен карбюратор и забился воздушный фильтр. Эти неполадки требуют ремонта клапана, который выравнивает давление во время подачи бензина. Сапун прочищается острой иглой.

Для регулировки карбюратора нужно найти оптимальное значение оборотов. Для этого необходимо подвернуть или, наоборот, вывернуть, регулировочные винты. Такая настройка должна выполняться точно по инструкции ремонта бензопилы Штиль.

В карбюраторе прочищается фильтр-сетка, продуваются все каналы, проверяется работоспособность мембраны, никаких разрывов не допускается.

Работы с карбюратором из-за его сложного механизма должны проводиться аккуратно и в идеальной чистоте. От этого зависит его нормальная и хорошая работа.

Чтобы добиться исправной работы бензопилы, необходимо постоянно за ней ухаживать. Она требует постоянной очистки воздушного фильтра, смазки цепи, причем обязательно новым, свежим маслом.

Когда инструмент убирается на длительное хранение, необходимо слить весь бензин и удалить масло для смазки цепи. В этом случае бензопила будет работать без поломок долгое время.

О неисправностях

Если вы наконец-то воплотили свою мечту в реальность и приобрели для своего хозяйства такого незаменимого помощника как бензопила Хускварна 137, то пришло время ознакомиться со всеми возможными поломками и методами их устранения. Ведь как говориться, что нужно быть готовым ко всему и поломка может иметь место в самый неподходящий момент. На сегодняшний день существует огромное количество мастерских, которые занимаются ремонтом такого рода техники, но на то чтобы получить свою бензопилу исправной необходимо время и к тому же придется выложить определенную сумму за услугу.

Но, согласитесь, что значительно экономнее и проще произвести ремонт бензопилы Хускварна 137 своими руками. По сути если поломка не значительная то нет смысла тратиться, а можно с легкостью исправить поломку. А для того чтобы в подобных случаях вы хотя бы имели понятие что с вашим инструментом и как произвести «первую помощь» ниже мы предоставим все наиболее распространенные неисправности и инструкции по ремонту хускварна 137.

На это видео вы видите инструкцию разборки:

Устройство не заводится – поломка системы зажигания

Если вы столкнулись с неисправностью бензопилы, то первым делом проверьте свечу зажигания. Но делать это нужно очень аккуратно, посредством специального крючка предварительно отсоединив провод

Самое главное, на что вы должны обратить внимание, так это непосредственно на внешний вид свечи

Причины поломки

Сухая поверхность свидетельствует о том, что топливо перестало поступать в цилиндр, следовательно, проблема поломки не в свече, поэтому ее необходимо закрутить обратно.

Но если свеча покрыта брызгами топлива, то это свидетельствует о том, что проблема находится либо в карбюраторе, регулировка которого была произведена не правильно, либо нарушено правило запуска.

Устранение неполадки

Для того чтобы устранить такого рода неполадку необходимо хорошенько протереть свечу, перекрыть топливную подачу и включить стартер. Это делается для того, чтобы проветрить камеру сгорания и избавиться от топливных излишков. После чего очищенную свечу необходимо установить на место и запустить бензопилу. И последнее что может произойти со свечой, так это то, что она может быть покрыта нагаром, который свидетельствует о том, что вы используете масло низкого качества, что не допустимо, если вы хотите чтобы вам инструмент прослужил вам долгие годы. Также причиной этому может быть ошибка в расчете масла и бензина, и не правильный процесс регулировки карбюратора.

В данном случае вы должны произвести очистку свечи, промыв ее и шилом избавить он нагара, после чего протрите шкуркой электроды и установите на место. К тому же немаловажным является то факт, что зазор непосредственно между электродами и свечой не должен превышать 0,5 – 0,65 мм, в ином случае необходимо поставить новую прокладку.

Немаловажно обратить свое внимание на то, присутствует ли искра. Для такого рода манипуляции вам необходимо надеть кабель зажигания непосредственно на свечу, после чего соединить цилиндр и гайку, находящуюся на свече с помощью плоскогубцев, и завести стартер

После чего должны появиться искры, но если они отсутствуют, то в таком случае проблема неисправности бензопилы в свече, которую необходимо заменить

Но бывают случаи, когда даже после замены искра отсутствует, то это свидетельствует о том, что неисправен высоковольтный провод либо нарушено непосредственное соединение со свечой

После чего должны появиться искры, но если они отсутствуют, то в таком случае проблема неисправности бензопилы в свече, которую необходимо заменить. Но бывают случаи, когда даже после замены искра отсутствует, то это свидетельствует о том, что неисправен высоковольтный провод либо нарушено непосредственное соединение со свечой.

Неисправности и методы их устранения

Проблемы с масляным насосом можно разделить условно на две категории. Первая – полное отсутствие подачи масла, второе – протекание. В зависимости от типа проблемы и главного «симптома» действовать нужно по-разному.

Нет подачи масла

Если масло на пильную гарнитуру не подается, но протечек вы не замечаете, можно предположить, что плунжер остается неподвижным. Почему плунжер стоит на месте? Он может износиться или же винт, с которым он связан, установлен неправильно. Последний может стоять в неестественном для себя положении, что часто случается из-за неправильной сборки этого узла.

Нужно ориентироваться на +/-, специальные отметки. Такие отметки, конечно, могут быть выстроены в правильном положении, но винт будет стоять не так, как надо (противоположно). Как исправить такую проблему? Просто разобрать помпу и поставить винт, как полагается. Иногда его достаточно провернуть к метке «-«. Винт сам по себе встать на место не может, поэтому он и блокирует движение плунжера.

А как понять, если плунжер износился? Обратите внимание на его торец, точнее на край этого торца, который может сточиться. Тогда на этом месте характерной выпирающей части вы не увидите

Это место со всем краем будет примерно на одном уровне. Как решать эту проблему? Есть два варианта:

• замена плунжера;
• стачивание края торца, что позволит сформировать нужную форму.

Если вы выберите второй вариант, не забудьте обточить выступ по центру. Учтите, что насос после обточки работать будет, но при этом масляный увеличен за счет сдвига плунжера.

Случается, иногда, и другая проблема, когда масло вытекает, но насос не работает как нужно. Тогда нужно проверить входной и выходной шланг. Какой-то из них может отсоединится. Если это случилось с входным, то масло будет течь даже тогда, когда пила не заведена. Если отсоединился выходной шланг, то литься масло будет тогда, когда заведена. Устранить такую проблему легко, достаточно снова присоединить шланги.

Протечка

Казалось бы, мы рассмотрели причину протекания масла. Да, действительно, случается это иногда из-за отсоединённых шлангов. Но, это ничего общего с самой помпой не имеет. Так что теперь рассмотрим причины протечек, что связаны со сбоями в работе насоса.

Протечка может наблюдаться тогда, когда резиновая манжета перестает обеспечивать герметичность. Уплотнитель может быть сильно изношенным, а, возможно, он установлен не так, как нужно.

Конструктивные элементы бензопил

Все бензопилы схожи по структуре, независимо от того, сделаны ли они в Европе (ECHO, Stihl, Husqvarna) или дома (Cedar, Urals) Основные элементы расположены внутри корпуса — топливный бак и двигатель, а снаружи — стартер, рукоятка, часть пилы (шины) с цепью. Резким рывком кабеля запускается двигатель, и это лезвие пилы.

READ Какую Бензопилу Выбрать Штиль Или Хускварна

Для начала предлагаем вам ознакомиться с видеоклипами, в которых показано, как устроена бензопила и как она работает:

Время от времени в пилах возникают неисправности, требующие разборки. Что может случиться с таким простым механизмом, как бензопила? По крайней мере, следующее:

• Прекращает запуск;
• Начинается, но скоро останавливается;
• Он перестает функционировать в контексте;
• Теряет силу;

Большинство проблем связано с отказами двигателя (топливная система, система выпуска отработавших газов, зажигание, часть цилиндра с поршнем) или неисправностями других систем и компонентов (сцепление, цепной тормоз, шина, система смазки). Рассмотрим наиболее распространенные неисправности и способы их устранения.

Рабочая бензопила запускается одним рывком и не проходит резку

Нагар на контактах

Если в зазоре свечных контактов скопился черный нагар, можно сделать вывод о неисправности в топливной подаче, а именно – о нарушении пропорции между компонентами смеси или плохом масле. Для устранения причин образования нагара в первом случае следует тщательно отрегулировать карбюратор, а во втором – заменить масло более пригодным.

После этого нужно удалить наслоения нагара с контактов посредством шила или любого другого острого инструмента, а затем зачистить их мелкой шкуркой (лучше – «нулёвкой»).

В том случае, если бензопила всё равно не заводится, следует убедиться в наличии искры между её контактами.

Неисправности маслонасоса

Вне зависимости от производителя в любой модели бензопилы возникают неполадки в системе смазки.

Маслонасос бензопилы в сборе

Характер у неисправностей смазочной системы может быть различным, а потому перед началом ремонта необходимо точно установить причину утечки масла либо его непопадания на шину. Если исключить вероятность механических повреждений, то можно выделить следующие поломки системы смазки:

1. Не герметичное соединение магистрали с выходным каналом маслонасоса бензопилы;
2. Не плотное прилегание деталей в плунжерной системе;
3. Не соответствие параметров нагнетательной камеры и размеров плунжера;
4. Отсутствие герметичности масляной магистрали с входным штуцером масляного насоса.

Устранить утечку масла из бензопилы при условии ее не длительной эксплуатации достаточно легко. Для этого понадобиться несколько отверток и слесарные ключи.

Как отрегулировать карбюратор на бензопиле Хускварна 365

Для регулировки Walbro HD 6B на корпусе карбюратора имеется три винта:

• L –регулировка низких оборотов;
• H –регулировка высоких оборотов;
• T –регулировка холостого хода.

Настройку карбюратора бензопилы Хускварна 365 условно можно разделить на два этапа: предварительная настройка, точная настройка.

Регулировку карбюратора бензопилы Хускварна 365 можно производить через специальные отверстия в корпусе самой пилы (месторасположение отмечено на фото выше).

Предварительная настройка. На заводе-изготовителе во время испытания бензопилы выполняется основная регулировка карбюратора. Базовая настройка следующая: H – 1 оборот, L – 1 оборот.

После покупки бензопилы необходимо провести полную обкатку двигателя. Для этого необходимо, чтобы двигатель в течение первых 4 часов работал на богатой смеси. Для обеспечения такого режима необходимо настроить максимальные обороты на 600-700 об/мин ниже максимальных, это около 11800 об/мин.

Точная настройка. После обкатки бензопилы необходимо провести точную настройку карбюратора. Для начала нужно настроить винт L, затем винт T и только после этого винт H. Перед настройкой рекомендуется завести двигатель бензопилы и прогреть на протяжении 10 минут.

Алгоритм точной регулировки карбюратора следующий:

1. Настраиваем жиклер L. Пробуем найти максимальные обороты двигателя поворотом винта L по часовой стрелке или против (для более точного определения необходимо воспользоваться электронным тахометром). Когда нужные обороты будут найдены, отворачиваем винт L на 1/4 оборота.
2. Настраиваем холостые обороты двигателя винтом T. Поворачивая винт T, находим рекомендуемые производителем холостые обороты – 2700 об/мин. Когда обороты найдены, отворачиваем винт T до тех пор, пока цепь не перестанет вращаться. Необходимо добиться такого режима, когда двигатель из любого положения начинает работать плавно, а при отпускании дросселя цепь перестает вращаться.
3. Настраиваем жиклер H. Поворачиваем винт H до упора и отворачиваем на 1/4 оборота. Даем пиле поработать на максимальных оборотах в течение 10 сек. Следим за характером звука. Если пила на полных оборотах свистит — смесь слишком бедная. В этом случае винт H необходимо открутить еще на 1/4 оборота. При верной настройке бензопила на высоких оборотах слегка «четверит» (звук выхлопа похож на звук четырехтактного двигателя). Если же пила сильно «четверит» и сильно дымит, то смесь слишком богатая. В этом случае винт H необходимо немного закрутить. Крутим винт H до тех пор, пока не добьемся правильного звука двигателя.

Проверяем узлы системы смазки

Если замена датчика и «прозвон» проводки результата не принесли, и лампа все равно срабатывает, следует искать причину далее.

Следующие этапы таковы:

• ЗАМЕНЯЕМ МАСЛЯНЫЙ ФИЛЬТР . Этот элемент оснащен перепускным клапаном и если этот клапан не срабатывает, то после запуска двигателя системе нужно время, чтобы закачать масло (эта проблема проявляется в виде постоянно горящей лампочки после запуска). Еще одна проблема, связанная с фильтром – его сильное засорение, из-за чего он создает сильно препятствие движению масла, не давая ему подняться к ГБЦ, где установлен датчик;
• ДЕМОНТИРУЕМ ПОДДОН И ОСМАТРИВАЕМ МАСЛОЗАБОРНИК . Со временем сетка заборника забивается различными отложениями (особенно это характерно при частой смене марок масла и использования присадок). Из-за отложений насосу тяжело «вытянуть» из поддона нужное количество рабочей жидкости, поэтому давление будет недостаточным;
• ПРОВЕРЯЕМ МАСЛЯНЫЙ НАСОС . Люфты и следы выработки на шестернях будут указывать на его сильный износ. Из-за зазоров узел просто не способен закачать масло и в нем происходит потеря давления;
• ОЦЕНИВАЕМ СОСТОЯНИЕ РЕДУКЦИОННОГО КЛАПАНА . Этот элемент предназначен для сброса давления при превышении определенного показателя. Но если клапан заклинит в открытом положении, то он будет пропускать масло, не давая насосу нагнетать нужное давление.

Это указаны причины падения давления, связанные с системой смазки.

Что представляет собой система принудительной смазки?

Бензопила Штиль система смазки и данный узел в других силовых агрегатах представляют собой идентичный узел, который зависит от скорости и количества оборотов сердца бензопилы, движка. Масло подается на резной элемент, а точнее на шину, дозировано. Это возможно за счет специального насоса.

Насос смазки цепи бензопилы передает на пильную гарнитуру расходный материал с высокими адгезионными характеристиками. Использовать нужно только расходный материал такого качества, так как, только он даже на максимальных оборотах цепного механизма сможет распределяться по всей шине равномерно.

Устройство смазочной системы

Система смазки цепи бензопилы, с учетом производителя инструменты, может немного отличаться по конструктивным особенностям, по использованным при создании данного узла деталям. При этом особенности не влияю на схему подключения системы, а также общее число используемых деталей.

К основным составляющим относят:

• масляный резервуар, размещенный в картере движка;
• фильтр бака (элемент, расположен непосредственно в резервуаре);
• маслопровод, который выглядит, как небольшой по диаметру шланг, изготовленный из высококачественной резины;
• сам насос, можно считать сердцем этого узла;
• подающая усилие от движка на сердце узла червячная шестерня (передачи червячного типа).

В некоторых работах специалистов по ремонту силовых агрегатов направляющая шина описывается не просто, как пильная гарнитура, но как одна из составляющих смазочной системы. Почему так? Объяснить это можно наличием в этой шине специальных отверстий, через которые подается масло. К слову, и саму цепь можно считать участницей транспортировки смазочного расходного материала, так как этот механизм также имеет детали, связанные с распределением масла.

По какому принципу работает данный узел?

Сердце узла – насос, рассмотрим принцип его функционирования.

1. Как только обороты двигателя увеличиваются, шестеренка главного вала при помощи червячного привода заставляет работать насосный вал.
2. При работе насосного вала создается давление, которое передается на масляную магистраль, что и выталкивает масло по направлению к шине.
3. Конец смазочного канала расположен на стыке картера силового агрегата и направляющей шине, где размещена продольная проточка. На последнюю и приходится смазочный канал.

Устройство и принцип действия муфты сцепления бензопил

Современные бензопилы оборудованы центробежными муфтами сцепления. Это означает, что их работа всецело зависит от крутящего момента мотора, который в конкретный момент времени выдает пила.

Его основными конструктивными элементами выступают:

• барабан;
• звездочка;
• пружины.

Принцип работы выглядит следующим образом. При запуске пилы элементы, которые свободно перемещаются в радиальном направлении, пружинами стягиваются к оси вала. В этом случае крутящий момент не поступает на барабан, а значит на звездочку и направляющую. В момент, когда центробежная сила превалирует над силовым потенциалом пружин, элементы сцепления ослабевают и сжимаются у внутренней части барабана, инициируя его кручение. Вместе с ним вращательный цикл переходит на звездочку и саму шинно-цепную гарнитуру.

Главным достоинством сцепления такого типа считается его проскальзывание при внезапном торможении режущей части, что не останавливает двигатель. В результате «сердце» пил – моторы остаются в целости и сохранности.
