Рольставни: разбираемся с функциями

Установка электропривода

Электрический привод подключается к рольставням с автоматическим управлением на завершающей стадии монтажа роллетной системы. При этом следует соблюдать несколько правил:

• все соединительные элементы электрических схем обязательно помещают в распределительные изолированные коробки;

• для правильного расчета сечения провода надо учитывать мощность устанавливаемого привода, обычно он составляет минимум 0,75 мм;

• ни в коем случае нельзя использовать при подключении провода с оболочками из пластика;

• для подключения каждого из блоков автоматической системы управления применяется отдельный кабель.

Конструкция рольставней

Стандартная конструкция рольставней предусматривает использование таких элементов, как роллетное полотно, вал, защитный короб, боковые крышки и направляющие. Ролллетное полотно, в свою очередь, состоит из ламелей различной длины и ширины. Для изготовления роллетного полотна может использоваться различный материал. Роллетное полотно сматывается на вал, который изготовляется из оцинкованной стали. Вал имеет восьмиугольную форму. Для формирования «ребер жесткости» защитного короба используются боковые крышки. Наконец, направляющие необходимы для обеспечения движения роллетного полотна.

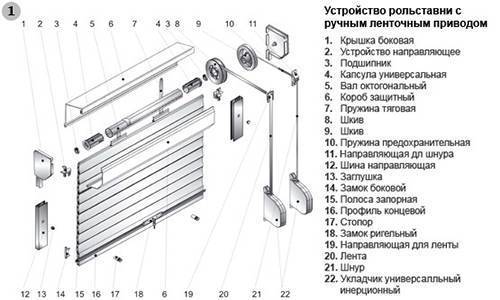

Рис. 8. Основные элементы рольставней.

Защитное полотно

Как говорилось выше, защитное роллетное полотно состоит из различных ламелей (полосок). Именно этот элемент определяет функциональные характеристики рольставней. Роллетное полотно может быть произведено двумя способами – методом экструзии и роликовой прокатки. Для защиты больших проемов (например, витрин магазинов) используются экструдированные профили. А вот для защиты окон в домах и квартирах на первом этаже принято использовать профили роликовой прокатки, обеспечивающие дополнительную тепло- и шумоизоляцию. Данный эффект достигается за счет наличия в них пенного наполнителя.

Рис. 9. Защитное полотно.

Направляющие шины

Для обеспечения движения роллетного полотна в процессе его намотки в короб используются экструдированные направляющие шины. На практике могут применяться различные варианты направляющих шин. В зависимости от степени защиты сооружения и требований, которые предъявляются к его архитектурным особенностям, используются специализированные, усиленные или стандартные направляющие шины. Кроме того, эти элементы рольставней подразделяются на сдвоенные, дистанционные и угловые. Для обеспечения намотки полотна в короб также используются элементы системы подвеса и вал роллеты.

Рис. 10. Направляющие шины.

Устройства управления

В зависимости от веса и размера роллеты могут быть подобраны различные устройства управления. Кроме того, на выбор влияет степень удобства управления оператором. Чаще всего используются автоматизированные роллетные системы, которые предусматривают эксплуатацию электрического привода. Однако зачастую можно встретить рольставни с ручным или механическим управлением. Безусловно, первый вариант управления может считаться наиболее удобным. В этом случае используется кнопка и дистанционный пульт. Для механического или ручного управления применяется редуктор или пружина.

Рис. 11. Рольставни с электроприводом.

Короб

Также неотъемлемым элементом рольставней являются защитные короба и боковые крышки. Они подбираются в соответствие с экстерьером помещения. Боковые крышки могут иметь полукруглую, круглую, 20- или 45-градусную форму. На выбор защитного короба также влияют требования к жесткости конструкции. Могут использоваться экструдированные или роллформинговые короба. Также стоит отметить, что защитные роллетные системы данного типа могут быть выполнены в разной цветовой гамме. Наиболее распространенными вариантами являются белые и коричневые рольставни. Также можно встретить роллетные системы, выполненные в цвете серый металлик и «под дерево».

Рис. 12. Рольставни с ручным приводом.

Преимущества рольставней

1. Надежная защита от взлома

Сплошное полотно из металла практически невозможно взломать без применения металлорежущего инструмента, создающего большой шум и привлекающего внимание. К тому же такую систему можно оборудовать сигнализацией

2. Высокая степень звукоизоляции, снижающая уровень шума внутри помещений на 20-30%.

3. Возможность регулирования уровня освещенности при помощи частичного открытия рольставней. Существуют также модели, где можно регулировать направление ламелей полотна рольставней.

4. Повышенная теплоизоляция моделей с утеплителем, снижающих потери тепла до 20%.

5. Эстетичность фасадного дизайна здания. Современные производители предлагают большой выбор рольставней с разнообразной цветовой гаммой и имитацией различных текстур.

Рольставни в интерьере

Может показаться, что из-за сурового внешнего вида и громоздкости рольставни мало куда подойдут. Но на самом деле они хорошо подходят к каждому интерьеру. Лучше всего они, конечно, будут смотреться в каких-то современных дизайнах: модерн, лофт или хай-тек. В таких стилях присутствие автоматизированных алюминиевых ламелей не вызовет удивления, а только подчеркнет основные направления. Но даже в более домашних, сельских интерьерах ставни подойдут, если будут нести только декоративную функцию. Например, деревянные хорошо будут смотреться в деревянном доме, подчеркнут стиль самобытность и саму идею. Их можно сочетать с разными украшениями у дома, отделкой, остальными важными мелочами.

В санузлах, где ролеты только закрывают трубы, технические отсеки и прочее, нужно правильно подбирать цвет и оттенок материала. Из-за того, что самым распространенным в бытовых помещениях материалом стал алюминий, в салонах всегда отыщется нужный оттенок. В салонах выставлены сотни колеров, поэтому нужно найти тот, который подойдет больше всего. На декоративном пластике специальзированные производители даже наносят печать, поэтому интерьер ванной можно разбавить рисунком или узором. На заказ можно установить ставни даже с любимым рисунком – его нанесут, использовав методы фотопечати.

Рольставни – хороший способ защитить, поменять пространство до неузнаваемости. Алюминиевые, деревянные или стальные ламели могут дать максимум защиты или красоты, поэтому для украшения и охраны загородного участка или производственного помещения нужно приобретать только их.

Решения для надёжности и экономии

Ассортимент комплектующих для роллетных систем довольно широк даже у местечковых производителей. В «АЛЮТЕХ» для реализации проектов разной сложности предусмотрен десяток разных типоразмеров ламелей прокатного и экструзионного типов, с полдюжины разновидностей направляющих шин. Ну а разновидностей систем открывания, приводов и защитных коробов существует ещё больше.

Чтобы не вводить покупателя в заблуждение, производитель предлагает две основные серии продукции, которые за долгую историю продаж продемонстрировали наибольшую популярность и пригодность к универсальному использованию в разных условиях.

Первый тип — это системы Classic, пригодные для использования в любых условиях отечественного климата. Вторая серия рольставен Economy имеет несколько меньшую стоимость за счёт снижения материалоёмкости продукции. В отличие от систем первого типа, Economy не способна закрывать столь большие проёмы при равном ветровом давлении. Также ключевым отличием можно назвать более бедную цветовую гамму — всего 5 цветов против 30 у систем Classic, а также чуть более свободный допуск по цветовому различию.

Конечному потребителю следует знать следующее: серия Economy рассчитана на применение в объектах коммерческой недвижимости, где даже столь незначительное снижение итоговой стоимость может играть важную роль. Для себя и своего дома лучше использовать базовую комплектацию Classic: разница в стоимости не выходит за разумные пределы, зато в распоряжении заказчика оказывается более свободный выбор и высокое постоянство цвета, полноценная толщина стенок ламелей и направляющих шин.

Но главное преимущество — соответствие широкому спектру строительных и производственных стандартов, в том числе и международных. Обе серии изготавливают на одной и той же производственной базе, но характеристики изделий Classic подтверждаются серией обязательных испытаний, производимых на собственном оборудовании «АЛЮТЕХ».

Что внутри: разбираем на примере лидеров рынка

Есть мнение, что качественная продукция обязана быть доступной для рядового потребителя. Сегодня это действительно так: комплексная автоматизация производства устранила фактор человеческого мастерства и обеспечила постоянство качества, сохранив обоснованной стоимость продукта. Поэтому хоть рольставни различных производителей и могут иметь незначительные технические отличия, их устройство и общий принцип действия остаются неизменными десятки лет.

В качестве примера предлагаем рассмотреть две серии защитных рольставен компании «АЛЮТЕХ». Этот производитель прочно обосновался на отечественном рынке, имеет собственные производственные комплексы довольно внушительного масштаба. Но главное — ALUTECH демонстрирует ответственный и комплексный подход к своей работе, обеспечивая своих клиентов продукцией, которая полностью оправдывает собственную стоимость.

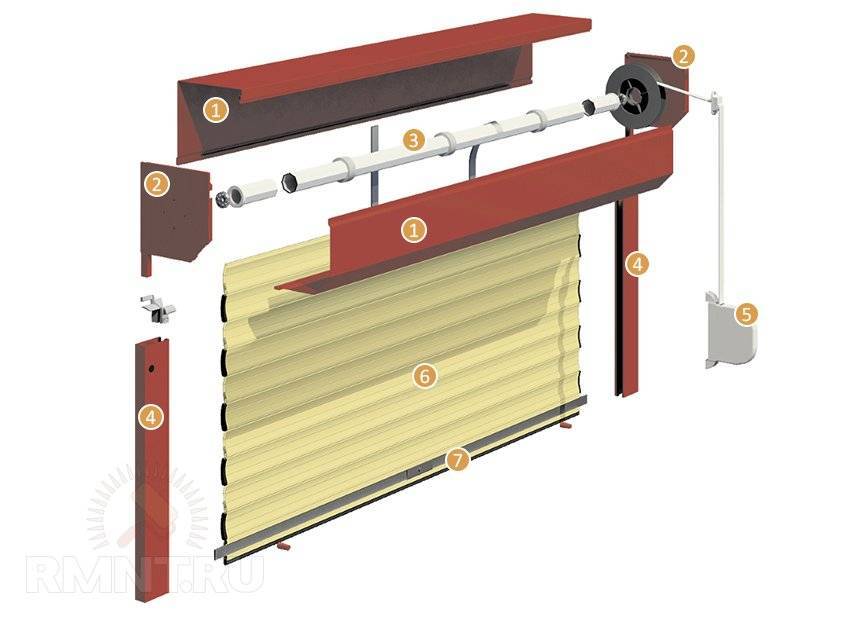

Конструкция рольставен: 1 — защитный короб; 2 — боковые крышки; 3 — восьмигранный вал; 4 — направляющие шины; 5 — система управления; 6 — роллетные профили; 7 — концевой профиль

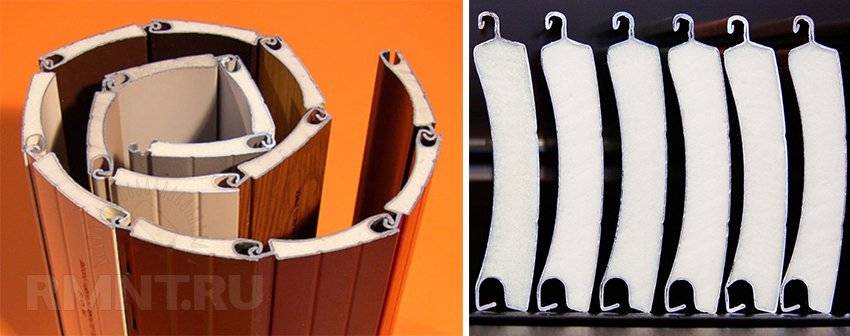

Итак, основным элементом рулонных ставен являются ламели специальной формы, из которых формируется полотно.

Однако не стоит полагать, что стальные прокатные ламели не жизнеспособны: при должном контроле качества, использовании стальной ленты соответствующей толщины (от 0,4 мм) и тщательном соблюдении геометрии они лишь немногим уступают экструдированным. Для примера, средняя разница в прочности у двух этих типов полотен, производимых «АЛЮТЕХ», не превышает 15–20%. Единственный недостаток — подверженность коррозии, что несколько снижает максимально возможный срок эксплуатации.

Внутри ламели заполнены полиуретановой пеной, придающей дополнительную прочность, звуковую и теплоизоляцию. Внешнее покрытие ламелей — грунт и несколько слоёв краски, нанесённой методом высокотемпературного спекания. Наличие на ламелях «АЛЮТЕХ» нескольких слоёв, запекаемых раздельно, обеспечивает устойчивость к истиранию не менее 5 тысяч циклов.

Механизм поднятия представляет собой вал с механизмом пружинного или прямого действия, который достоин отдельного рассмотрения. Большинство производителей предпочли октогональный(восьмигранный) вал взамен круглому из-за более высокой осевой и поперечной жёсткости, в этом вопросе «АЛЮТЕХ» не исключение. Третьей функциональной частью рольставен служат направляющие, которые обеспечивают плотный притвор полотна и его лёгкое скольжение.

Защитные функции рольставней

Основная функция подобной роллетной системы – защита от посторонних глаз и возможного взлома. Рольставни, находящиеся в опущенном состоянии обеспечивают сохранность имущества, а также целостность дверей и окон. Также эта роллетная система защищает помещения от неблагоприятных погодных условий, обеспечивая оптимальный микроклимат. Еще одна функция – защита помещения от пыли и шума. Рольставни зачастую используют с целью снижения уровни посторонних звуков в помещении. Также эта система необходима для регулировки поступления солнечного света, защиты от пыли и песка.

Рис. 2. Рольставни предотвращают несанкционированный доступ в помещение.

Защита от посторонних взглядов

Оконные рольставни являются надежным средством защиты и охраны частной жизни. Использование подобной роллетной системы позволяет оградить себя от посторонних взглядов случайных прохожих. Подобная функция рольставней особенно важна для жильцов первых этажей. Кроме того, подобные роллеты обеспечивают комфортную работу в офисных помещениях. Стоит отметить, что рольставни также являются оригинальным декоративным элементом, который может подчеркнуть эксклюзивность и стиль фасада здания. Этого можно достигнуть за счет разнообразия цветовых решений и форм данных роллетных систем.

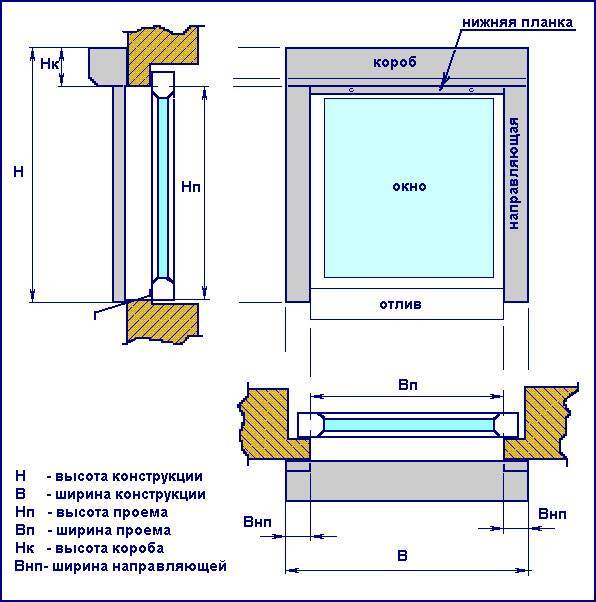

Рис. 3. Схема крепления рольставней.

Защита от шума

Рольставни также активно используют для защиты от посторонних шумов. Подобный эффект достигается за счет применения алюминиевых профилей с шумоизоляционным пенным наполнением. В качестве этого наполнителя обычно используется пенополиуретан. Эти профили, отличающиеся своей прочностью и жесткостью, выступают в качестве своеобразного фильтра, который также предотвращает возможность попадания внутрь помещения пыли, песка и различного мусора. Таким образом, эта роллетная система защищает помещение от лишних шумов и грязи, позволяя эффективно работать и комфортно отдыхать.

Защита от непогоды

Роллеты подобного типа также активно используются в целях защиты помещения от негативных погодных условий. Установка этой роллетной системы позволяет поддерживать необходимый микроклимат в помещении в любое время года. Рольставни являются надежным укрытием от снега, дождя, града, шквального ветра и других видов непогоды. Таким образом, установка рольставней предотвращает возможность нанесения серьезного вреда помещению. К тому же такие роллеты позволяют контролировать степень получения солнечного света. Таким образом, существует возможность сохранения тепла зимой и предотвращения чрезмерного нагрева летом.

Рис. 4. Способы монтажа.

Защита от солнца

Что касается защиты от солнца, то оконные рольставани способствуют сохранению прохлады в помещении даже в наиболее жаркие дни. Благодаря этому , существует возможность защиты мебели, ковровых покрытий, штор и прочих элементов интерьера от выгорания. Такая защита от солнца также актуальна для магазинов, которые выставляют на витрины скоропортящуюся продукцию. Необходимо заметить, что даже после длительной эксплуатации подобной роллетной системы под негативным солнечным и атмосферным воздействием, рольставни сохраняют своей внешний вид и продолжают качественно функционировать.

Рис. 5. Рольставни – лучшее средство защиты от солнца.

Защита от взлома

Еще одна функция оконных рольставней – защита от взлома. В опущенном состоянии эта роллетная система обеспечивает целостность и сохранность окон и дверей. Помимо этого, наличие рольставней позволяет защитить имущество от возможного несанкционированного доступа. Такая функция обеспечивается за счет использования комплектующих элементов уникальной конструкции. Они изготовлены из алюминия повышенной прочности. Соответственно, такие роллеты способны надежно охранять помещение даже в случае отсутствия его владельца. Также следует сделать акцент на том, что рольставни, как правило, открываются изнутри, таким образом обеспечивая возможность беспрепятственной эвакуации людей.

Рис. 6. Рольставни защищают от взлома.

Классификация систем

Материал изготовления конструкции остается ключевым критерием выбора роллетных систем. Этот параметр напрямую влияет на надежность и прочность данных изделий. Фасадные жалюзи классифицируют на 8 групп, ориентируясь на взломостойкость:

  • Р1-Р2 — так обозначаются классические, или сантехнические, системы. В первую очередь, они защищают от шума, ветра и пыли. Эти модели не оберегают от вандализма и несанкционированного проникновения на территорию. Роллетные системы обеспечения обычно роликовой прокаткой.
  • Р3-Р5 — экструдированные либо стальные профили. Гарантируют дополнительную защиту от вандализма. Нередко из того же материала изготовлены ворота и оконные решетки.
  • Р6-Р8 — улучшенная защита обеспечивается благодаря данным моделям. Эти системы бронированные, пуленепробиваемые. Выделяют ручные и автоматические модификации, согласно способу управления.

Модели могут открываться и закрываться руками либо с помощью механической ручки. Указанные системы оснащаются внешним замком для блокировки рольставней. Расположение автоматически контролируется нажатием кнопки звука на блоке управления.

Полотно чаще всего производится из стальных и алюминиевых ламелей. У каждого из этих материалов есть как свои плюсы, так и минусы. Стальные модификации имеют хорошие показатели теплоизоляции и шумопоглощения. У них внутренняя пустота заполнена пенополиуретаном. Каковы недостатки стальных роллет:

  • Большие габариты. Это дополнительная нагрузка на всю систему, если используется исключительно автоматика;
  • Возможность формирования коррозии на стальных ламелях. Вопрос решается, если использована декоративная пропитка.

Алюминиевые конструкции характеризуются превосходными декоративными качествами. Они простые в управлении. Помимо этого, рольставни защищают помещения от пыли, шума, солнце и несанкционированного проникновения. Дополнительно они могут похвастаться таким преимуществом, как небольшой удельный вес.

Цена оконных рольставен

Выбранный механизм так же влияет на итоговую стоимость. Система обойдется дороже, если она будет работать на автоматическом режиме.

Сравним цену двух рольставен, рассчитанных на одинаковую площадь.

  • Рольставни с укрепленной конструкцией размера 1420 на 1600 мм. обойдутся примерно в 15 тысяч рублей. Механизм сделан из прочного алюминиевого профиля “Алютех”. Экструдированные направляющие шины и защитный короб. Ламели в два слоя покрываются лакокрасочным покрытием для защиты стали от возникновения повреждений. Производитель гарантирует, что на протяжении десяти лет роллеты не утратят свой вид.
  • Конструкция из неперфорированного профиля “Алютех” с мягким наполнением, размер 1420 на 1600 мм. Стоимость — примерно 10 тысяч рублей. Система подойдет для окон. Равномерное заполнение защитит профиль от искривления. Во время подъема роллеты сматываются в специальный короб. В данном случае могут применяться как стандартные, так и усиленные шины. Стоимость конструкций указана без учета стоимости доставки и установки. Эти пункты так же влияют на итоговую стоимость оборудования.

Способы группового управления системой

Рольставни, схема которых включает не одно окно, а группу из нескольких, могут управляться не только каждая по отдельности, но и сразу всеми с одного блока управления. Работает система от сети 220 вольт, подходит как для наружной, так и для скрытой установки. Чаще всего применяются следующие устройства:

  • ГУ-4: может управлять одновременно четырьмя приводами. Выключатель при этом используется один, система не позволяет использовать каждый привод отдельно. Устройство оснащается защитой от одновременного подъема и опускания ставень, а также предохранено от перегрузки.
  • УС-2.15 – альтернативный способ поднимать и опускать рольставни; устройство, схема управления которым у данной системы другая, позволяет поднимать как все рольставни одновременно, так и пользоваться отдельными приводами. Выключатель можно установить как один, так и несколько: это более сложная конструкция, так как в нее входит реле, электрическая плата, контактная группа. Это позволяет осуществлять управление блоками по отдельности или одновременно.
  • УС-2.50: по конструкции похоже на предыдущий вариант, но в систему не включается выключатель. Управление происходит за счет панели, оснащенной кнопками.
  • NERO является современной интеллектуальной системой для управления рольставнями. Она включает несколько устройств, благодаря которым управлять ставнями можно централизованно. В систему можно включить любые подвижные двери и элементы декора, например, ворота гаража, жалюзи. Работает система от электросети. Основные ее достоинства заключаются в следующем:
    1. Удобное центральное управление всеми элементами.
  • Отсутствие лишних выключателей.
  • Рольставни можно включать в любые группы управления, соединять, например, по признаку расположения. Это позволит управлять группой с любого устройства, включенного в нее.
  • Можно управлять любым элементом дистанционно.
  • Возможность использовать таймер, благодаря которому ставни будут опускаться и подниматься в заданное время.
  • Блок управления рольставнями всегда доступен, может находиться на удобном месте, на удобной высоте.
  • Монтаж не вызывает сложностей и стоит недорого.
  • Провода скрыты и не портят внешний вид здания и помещения.
  • Существуют варианты монтажа при помощи адаптера, а также с использованием шурупов.
  • Разные приборы можно установить в одну рамку, сэкономив место и сделав управление более компактным и доступным.
  • Возможно установить, не разрушая отделку помещения.
  • Приборы NERO могут взаимодействовать с большинством оборудования.

Для защиты жилища можно также использовать металлические ставни.Читайте об этом подробнее в нашей статье «Металлические ставни на окна — способ изготовления» Другой вариант защиты от проникновения посторонних лиц — решетки. Об их разновидностях читайте в нашем материале «Установленные решетки на окна — лучшая защита вашего дома»

Также для защиты жилища можно установить на окна внутренние ставни или роллеты. Они надежно защитят окно от взлома.

Типы монтажа оконных рольставен

Рольставни устанавливаются:

  • На окна и двери;
  • В качестве решетки. Они пропускают внутрь дневной свет. Такие рольставни ставятся преимущественно в ресторанах и ТЦ;
  • Ворота. Подходят для гаражей. В производстве используются упрочненные ламели.

По виду профиля:

  • Пенозаполненные. В основе неэкструдированный профиль с мягким пенным наполнением. Ламель становится устойчивой к деформации за счет заполнения. Такие роллеты стоят недорого. При этом они гарантируют высокие показатели теплоизоляции и защиты от шума. Роллеты мало весят и подходят для установки в гараже, на двери или оконные проемы;
  • Усиленные. Изготавливаются из экструдированного упрочненного профиля из алюминия без наполнения. Ламели не заполняются. Внутри стоят ребра жесткости. Их целесообразно устанавливать для защиты витрин в ювелирных магазина, окон в банках. Роллеты имеют улучшенные антивандальные характеристики.

Установка и монтаж рольставен

Монтаж включает в себя:

  • осмотр места монтажа, если необходимо подготовка проема;
  • замер;
  • монтаж рольставен;
  • отделочные работы (при необходимости)

Как правило рольставни делаются по индивидуальным размерам каждого проема, поэтому очень важно правильно снять размеры, особенно остро стоит вопрос для асимметричных рольставен. Рольставни можно устанавливать несколькими способами:

Рольставни можно устанавливать несколькими способами:

— накладной вариант установки

— установка внутрь проема

Разновидности монтажа рольставен:

  • монтаж рольставен с защитным коробом сверху;
  • монтаж рольставен специальной формы SO с защитным коробом сверху под углом от 10 до 45 градусов;
  • монтаж рольставен с защитным коробом снизу;
  • монтаж наклонных рольставен для стеклянной крыши с уклоном от 15 до 70 градусов с защитным коробом сверху;
  • монтаж рольставен на стеклянной крыши с уклоном от 15 до 70 градусов с защитным коробом снизу;

После монтажа рольставен, как правило, не требуется отделка проема, рольставни можно устанавливать на любой стадии ремонта или уже в эксплуатируемое помещение.

Исключение составляют рольставни со встроенным коробом, эти рольставни предназначены для скрытого монтажа, поэтому на стадии проекта предусматривается проем над окном или дверью, в который будет установлен защитный короб рольставней и в последующем заделан. Конструкция встроенного короба рольставней позволяет обслуживать рольставни снизу, при этом крышка короба специально предназначена для обшивки её отделочными материалами (гипсокартоном, утеплителем и тп.) Рольставни со встроенным коробом по праву можно назвать «невидимыми».

Разнообразие способов монтажа и форм рольставен сочетаются с любым архитектурным стилем и выгодно подчеркивают безупречный вид фасада.

Монтаж асимметричных рольставен и наклонных рольставен с защитным коробом внизу считается сложным и требует большой квалификации замерщика. Правильно снятые размеры конструкции и правильный монтаж это очень важные и необходимые элементы.
