Каретка к бензопиле для продольной распиловки. Купить или сделать самому?

Зачем делать самодельную болгарку из бензопилы?

Самая основная причина, почему мужчины прибегают к собственноручной переделке оборудования — желание сэкономить средства. Сегодня рынок инструментов для ремонта и сада насчитывает тысячи разных моделей и сотни марок и компаний.

Второй причиной, которая также объясняет сбор болгарки-самоделки своими руками — возможность превратить свою стандартную бензопилу в многофункциональный инструмент, который окажется хорошим помощником при выполнении различных задач. С таким самодельным приспособлением, на котором можно менять насадки, вы не будете складывать большое количество оборудования вместе, в гараже появится больше свободного места.

Особенности самодельного варианта распиловки

Распилить бревно на доски легко инструментом, выполненным своими руками. Изготовление оборудования несложное:

В качестве опоры надо применять каркас от школьной парты или трубу с сечением в виде квадрата, оптимальный его размер 20×20, допускается и больше.
Соорудить два зажима, на одном торце смонтировать поперечину с двумя отверстиями под стяжные болты, в середине сделать выступ для шины.
Для продольной распиловки бревна на доски важно сделать опорную раму, ее ширина обязана быть меньше длины на 7–8 см.
Потом к обеим сторонам приваривается два элемента длиной 10 см, делаются отверстия под болты, посередине прикрепляется ручка для удобства работы.
После этого зажимы вставить в пазы, устанавливается шина, все тщательно фиксируется.

Работать с самодельным инструментом несложно, для этого потребуется два козла, они будут служить опорой, а также необходимо подготовить металлическую рейку или доску, элемент будет направляющим элементом. Снизу укладывается бревно, регулируется необходимая высота для работы.

Техника распиловки бревна вдоль

Сложное в этом процессе – сделать первый спил, для этого необходимо:

• Смонтировать ведущую линейку, она состоит из двух досок, скрепленных между собой под углом 90 градусов.
• Установить бревно на опоры, прочно зафиксировать его положение.
• Проверить ровно ли лежит бревно с помощью уровня.
• С помощью саморезов закрепить ведущую линейку к опорам.
• В горизонтальном положении закрепить еще одну направляющую, элемент будет упираться в землю, но в то же время фиксировать бревно.
• Распилить бревно.

Каретка для бензопилы своими руками. Чертежи

Поскольку цена профессионально производимого оборудования (подобного тому, которое описано в предыдущем разделе), колеблется в пределах 2500…3000 долл. США, нетрудно прийти к заключению, что для продольного пиления лесоматериала можно изготовить и собственную конструкцию каретки.

Сообразно размерам используемых бензопил, габариты каретки в сборе, а также её внешний вид представлены на рисунке.

Изготовление и сборка каретки для бензопилы производится в следующей последовательности. Вначале к монтажу подготавливается двигатель привода. Для этого снимают шкив привода и устанавливают муфту включения, в результате получается готовая режущая головка. Под монтажную пластину двигателя необходимо изготовить опорный кронштейн. Изменением диаметра шкива можно управлять скоростью резания лесоматериала – до 2,5 раз быстрее, чем это допускается базовой частотой вращения двигателя. Для снижения температуры и исключения варианта заклинивания двигателя, его выходной вал шлифуют таким образом, чтобы звёздочка цепного привода без учёта габаритов центрального подшипника плотно прилегала к кронштейну.

Наличие ременной передачи на валу, который приводит в движение цепь, обеспечивает защиту двигателя от вибрации и сотрясений, создаваемых цепью. Остаётся отрегулировать зацепление, чтобы получить правильную скорость цепи. Затем необходимо установить на приводной вал подшипники для более интенсивных условий эксплуатации, с повышенной несущей способностью.

Большинство ремонтно-строительных работ по дому требует наличия необходимых материалов. Приобрести доски или брус нужного размера — не проблема, но иногда бывает нужен пиломатериал определенного размера. Часто требуются планки из той или иной породы дерева, нестандартной толщины или ширины. Наконец, просто имеется несколько бревен, из которых надо напилить доски. Решить подобные проблемы возможно, понадобится только каретка для бензопилы, созданная своими руками.

Это нехитрое приспособление позволяет делать лафет, брус или доски нужной толщины из бревен любого вида. Особенно ценно такое приспособление тем, что дает возможность переработать нестандартные бревна — короткие, неровные или сильно искривленные. Рассмотрим этот вопрос внимательнее.

Как правильно работать с самодельным приспособлением

Правила ТБ при работе на таких устройствах те же, что и для любых деревообрабатывающих станков. Оператору и посторонним нельзя приближаться к режущему полотну. Нежелательно работать уставшим, со сниженной реакцией. Следует руководствоваться здравым смыслом. Одежда должна быть застегнутой и подтянутой, без размашистых пол, которые могут попасть в цепь.

При широком разбросе опилок следует одеть защитные очки. При длительной работе для защиты от шума желательно одеть наушники.

Технические особенности:

• Нельзя давить на режущий узел. Пила продвигается по мере выборки опилок из пропила, без усилий.
• Нельзя использовать цепи с затупленными зубьями, шины со стертыми пазами.

Насос

Принцип действия этой насадки на бензопилу аналогичен принципу действия всех центробежных насосов. Приспособления для продольного расположении распила приспособление для. К центральному штуцеру (1) подсоединяется шланг, опускаемый в воду. К штуцеру (3) присоединяется напорный рукав. Приспособление для продольного распила. Перед началом работы в пробку (2) заливается вода, необходимая для того, чтобы насос начал качать. При приведении турбины насоса во вращение, во всасывающем патрубке создается пониженное давление, засасывающее воду, которая выводится затем через напорный шланг.

Описание самодельного приспособления для продольного распила

бревенбензопилой , которое в домашних усло

Видео-Самоучитель Плотника Автор Валерий Самович. Иногда может срочно понадобиться

Скорость вращения шнека при бурении должна быть относительно небольшой, поэтому для снижения числа оборотов используется редуктор. Он может быть выполнен в виде клиноременной или червячной (предпочтительнее) передачи.

Устройство и принцип работы

Самодельная ленточная пилорама своими руками значительно облегчает рабочий процесс распиловки. Такой способ уменьшает потери древесины при пилении. Преимущества сделанной самостоятельно ленточной пилорамы:

1. Высокое качество обработки материала.
2. Компактный размер по сравнению с профессиональным оборудованием.
3. Точность в работе.
4. Доступная цена.
5. Простое устройство прибора.
6. Небольшой вес.
7. Надежная и крепкая система.
8. Бесшумность.
9. Легкость при транспортировке.
10. Малое потребление энергии.

Устройство ленточной пилорамы для работы по дереву организовано по принципу блоков. В агрегате используется автоматическая система подачи пилы, регулировка ширины резки дерева, индикатор, показывающий нагрузку на прибор.

Перед началом изготовления ленточной пилорамы с бензиновым двигателем своими руками необходимо подготовить все необходимые материалы и инструменты. Купить некоторые из них можно в строительных магазинах. Самодельное устройство для распила сэкономит деньги и качественно выполнит свою работу.

Центр тяжести прибора находится в близком расстоянии от земли. Это позволяет ему держаться устойчиво на любой поверхности. Масса агрегата должна быть в 2 раза больше, чем обрабатываемые на станке материалы. Рельсовые пути ленточной пилорамы дает возможность легко передвигать дерево в разных направлениях, размещать его под разными углами.

Основой ленточной установки является пила, которая может достигать 70 мм. Такое устройство рассчитано на долгое использование при обработке больших кусков дерева.

Над станком находится электродвигатель, что удобно при распиле материалов. Рама для ленточной установки может быть изготовлена самостоятельно. Как правило, она крепкая и долгое время держит всю конструкцию.

Подъем механизма осуществляется за счет подшипниковой опоры и дополнительных труб. Движения ленточной пилорамы линейные по направлению опорных частей.

Принцип работы ленточного механизма включает несколько этапов. Сначала на него укладывается бревно на рельсы. Затем оно крепится на винты и упоры с двух сторон.

Процесс должен быть под контролем. Необходимо установить, перевернуть, зажать и передвигать материал. Специальная жидкость для смазывания обеспечивает охлаждение рамы, что продлевает срок службы ленточного механизма.

В изготовлении станка своими руками встречаются некоторые сложности:

• при монтаже: использование сварочного аппарата;
• трудно сделать устойчивую поверхность для установки;
• необходимо правильно заточить инструменты;
• сложно достичь безопасности при эксплуатации прибора.

Ленточная пилорама подходит для нарезания дерева. Место для изготовления станка должно быть освещенным, проветриваемым и просторным. Для обеспечения безопасности в использовании прибора необходима тщательная работа с режущими частями.

Использование бензопилы – подготовка к работе

Перед началом эксплуатацией хозяйственной цепной пилы нужно тщательно подготовить инструмент.

Этапы подготовки включают:

1. В первую очередь оператор должен приготовить топливную смесь, которая включает в себя бензин, марки не ниже АИ-92, и моторное масло, предназначенное для работы 2-тактных двигателей. Важную роль играет пропорция, в которой готовиться горючее – о нем подробно расскажет штатное руководство по работе с бензопилой;
2. Кроме заправки топливом бензопила нуждается в смазке пильных органов. Для масла в устройстве инструмента предусмотрен отдельный резервуар;
3. После заправки горючим и смазкой для гарнитуры оператор должен проверить уровень натяжения используемой цепи. Для ее регулировки в конструкции пилы предусмотрен отдельный винт. Он расположен в правой части инструмента, под защитной пластиковой накладкой;
4. На следующем этапе оператор должен проверить состояние крепежных винтов. Во время работы пилы под высокими нагрузками они поддаются сильной вибрации. Это приводит к постепенному ослаблению крепежей. Результатом этому становиться деформация пластикового корпуса или другие, более серьезные поломки.

Перед каждым началом работ с бензопилой ее владелец должен тщательно проверять состояние воздушного и топливного фильтром. Они должны быть чистыми, в противном случае двигатель инструмента будет работать с перебоями.

Виды и особенности пилорам из бензопилы

Строительные рынки предлагают большой выбор пилорам, в основу которых входит бензопила. Закрепленный в тележке с роликами агрегат можно вручную передвигать по заранее проложенному рельсовому пути. Для заготовки древесины может быть использована мощная цепная или ленточная бензопила.

Цепной агрегат используется для распила круглого леса. В его конструкцию входит пильная цепь, после работы которой остается большое количество опилок. Это является основным недостатком такого вида пилорамы.

Ленточные бензопилы способны распилить бревна достаточно большого диаметра

Работая на такой пилораме, следует иметь в виду, что вокруг нее на большую площадь разлетаются опилки, поэтому необходимо соблюдать осторожность. Справиться с этой проблемой поможет подключенный к стружкоотсосу гибкий воздуховод

Для бытовых условий большие пилорамы чаще всего не требуются, поэтому оптимальным решением будет изготовление функционального самодельного мини-станка. Такой агрегат будет иметь небольшие размеры, в связи с чем его легко можно будет при необходимости перемещать.

Чаще всего в качестве основного элемента подобного устройства выступает бензопила, которую можно приобрести в специализированном магазине или использовать агрегат марки «Урал».

Шинная пилорама

Начать необходимо с понимания, что и сколько будем резать. Если необходимо нарезать 100 – 200 стропил для строящегося дома из дармовых бревен, потом 400 досок – лучше воспользоваться ручной профессиональной бензопилой. Сделаем самодельную пилораму из бензопилы, способ недорогой, простой и эффективный.

чертеж простейшей пилорамы из бензопилы (скачать полный чертеж)

Понадобится любой ровный металлический профиль, сварка и болгарка. Начинаем с максимального длинна бревна – практические около 4 м. На такую длину нужно найти швеллер или двутавр, можно сварить из кусков с усилением – главное чтобы получившийся профиль был ровным. Начинаем делать нашу автономную шинную пилораму на основе бензопилы.

Конструкция представляет собой мощный профиль на рабочей высоте – выше пояса, по которому перемещается в тележке закрепленная бензопила.

Читать также: Как наточить круг на циркулярку

Высота обусловлена эргономикой, длительная коленно-локтевая поза не полезна. Параллельно основному профилю кладется бревно на опорную раму, работающая бензопила перемещается вдоль бревна производит необходимую обрезку.

Несколько подробней об особенностях. Главный элемент – основной профиль, обеспечивающий геометрически правильные размеры пиломатериалов, должен быть достаточно прочным и жестким, если швеллер – не менее 200. Профиль опирается на 3 и более опор, связанных с опорной рамой, на которую ложится бревно.

Основные погрешности при распиловке образуются при колебаниях тележки с бензопилой, поэтому продвижение тележки по профилю — не менее четырех жестко прижатых металлических колес, необходимо предусмотреть ручной привод. Самый простой – вороток колодца с приводным колесиком по основному профилю.

Для установки тяжелого бревна обычно ставят наклоны, по которым удобно толкать бревно последовательно по сторонам на опорную раму, расклинивая его на раме.

Самое сложное – регулировочный механизм толщины изделия. Простейший способ – установка по краям подвижной в вертикальной плоскости опорной рамы винтовых или любых домкратов жесткой фиксации. Регулируем домкраты – регулируем толщину изделия. Пример постройки мобильной шинной пилорамы на основе бензопилы можно посмотреть на фото.

Порезку древесины можно выполнять одному человеку: держась за ручку бензопилы и регулируя газ, второй рукой осуществляем подачу.

Заключение

Несколько мыслей о целесообразности изготовления пилорамы. Проверено временем и практикой – самостоятельное изготовление имеет смысл при бесплатных материалах. Если посчитать трудозатраты и материалы, и возможную выгоду, тот поймете сами

Самое страшное, при самостоятельном изготовлении – мало кто обращает внимание на технику безопасности. Этот момент нужно продумать обязательно! Безаварийной работы и качественной древесины

Здравствуйте уважаемые читатели и подписчики блога Андрея Ноака. В этой статье я расскажу вам о том, какие типы и виды оборудования существуют для распиловки древесного материала. А так же расскажу как выглядит пилорама самодельная из автомобильных колес.

Каретка для бензопилы своими руками. Чертежи

Поскольку цена профессионально производимого оборудования (подобного тому, которое описано в предыдущем разделе), колеблется в пределах 2500…3000 долл. США, нетрудно прийти к заключению, что для продольного пиления лесоматериала можно изготовить и собственную конструкцию каретки.

Сообразно размерам используемых бензопил, габариты каретки в сборе, а также её внешний вид представлены на рисунке.

Изготовление и сборка каретки для бензопилы производится в следующей последовательности. Вначале к монтажу подготавливается двигатель привода. Для этого снимают шкив привода и устанавливают муфту включения, в результате получается готовая режущая головка. Под монтажную пластину двигателя необходимо изготовить опорный кронштейн. Изменением диаметра шкива можно управлять скоростью резания лесоматериала – до 2,5 раз быстрее, чем это допускается базовой частотой вращения двигателя. Для снижения температуры и исключения варианта заклинивания двигателя, его выходной вал шлифуют таким образом, чтобы звёздочка цепного привода без учёта габаритов центрального подшипника плотно прилегала к кронштейну.

Наличие ременной передачи на валу, который приводит в движение цепь, обеспечивает защиту двигателя от вибрации и сотрясений, создаваемых цепью. Остаётся отрегулировать зацепление, чтобы получить правильную скорость цепи. Затем необходимо установить на приводной вал подшипники для более интенсивных условий эксплуатации, с повышенной несущей способностью.

https://proinstrumentinfo.ru/karetka-dlya-benzopily-dlya-prodolnogo-pileniya-svoimi-rukami-chertezhi/

Как правильно распилить бревно

Следующий этап после валки дерева – его распиловка. Проводить ее требуется, следуя определенным правилам и по схеме.

Продольное пиление на доски

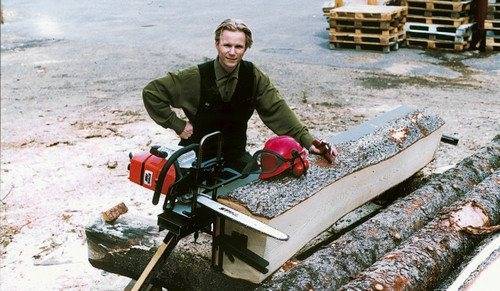

Как несложно догадаться, доски получаются при продольном роспуске бревна. Поскольку потребуется продольное пиление, то и пильная цепь должна быть соответствующего типа. Чтобы роспуск ствола на доски был точным, используется специальное приспособление для распиловки бревен Big Mill, показанное на следующем рисунке.

С его помощью возможна распиловка бревна диаметром до 500 мм. Толщина получаемой доски выставляется по специальной линейке, нанесенной на стойках приспособления. Его можно приобрести уже в готовом виде или же сделать своими руками, посмотрев это видео.

Чтобы распустить бревно на доски, равные по толщине, проделайте следующее.

1. Возьмите 2 ровные доски и соедините их под углом 90 градусов, чтобы получилась Т-образная конструкция, как показано на следующем фото. Она будет служить линейкой и позволит перемещаться бензопиле ровно. Доски скручиваются с учетом размеров приспособления для продольного реза так, чтобы пила не касалась линейки и проходила на 10 мм выше нее.
2. Изготовьте 2 Г-образные детали, которые будут служить упорами, предотвращающими вращение бревна. Доски можно соединить металлическими уголками.
3. Закатите бревно на ранее подготовленные подставки (можно использовать бревна небольшого диаметра). Конечно же, если диаметр бревна большой, то сделать это одному будет не под силу.
4. Прикрутите к обоим торцам бревна Г-образные упоры с помощью длинных саморезов. Гвозди использовать не рекомендуется, поскольку после первого продольного пропила придется перенастраивать всю конструкцию.
5. Т-образная линейка крепится к упорам с помощью струбцин.
6. На линейку устанавливается бензопила с ранее закрепленным не ней приспособлением.
7. На приспособлении выставьте толщину доски, которую вы хотите получить на выходе. При этом необходимо учитывать толщину пилы и зазор в 10 мм между полотном и линейкой.
8. Поверните бревно на 30° от себя. Под наклоном процесс пиления будет более удобным.
9. На следующем этапе требуется распилить бревно вдоль.
10. Отсоедините линейку, раскрутив струбцины, открутите упоры от торцов бревна.
11. Положите Т-образную линейку на получившуюся после пропила плоскость. Закрепите направляющую при помощи саморезов.
12. Зафиксировав бревно, чтобы оно не катилось, проделайте второй продольный рез. Он будет перпендикулярным по отношению к первой получившейся плоскости. Если таким образом проделать третий и четвертый рез, каждый раз поворачивая бревно и устанавливая линейку, можно ровно отпилить брус (балку) квадратного сечения.
13. Если требуется распил бревна на доски, то после второго продольного реза линейка убирается и используется лишь приспособление. В таком случае одна из плоскостей будет служить направляющей, и на выходе вы получите полуобрезную доску.

Поперечная распиловка бревна

Для резки бревен поперек волокон необходимо установить на агрегат пильную цепь для поперечного реза. В основном, поперечный рез используется для пилки дров. Получаются небольшие цилиндры, которые в дальнейшем раскалываются на дрова. Чтобы было удобно пилить дрова, бревно укладывают на козлы высотой 600-800 мм.

Таким же образом проводится и торцовка бруса.

Схема распиловки бревен

Ниже приведена схема, на которой показано, как правильно производится роспуск бревна на доски и брусья.

Данная операция может выполняться несколькими способами.

1. Выпиливание бруса квадратного сечения происходит из ядровой части бревна.
2. Чтобы получить 2 прямоугольных бруса, квадратный брус распиливается на 2 части.
3. Распилив бревно крест-накрест, можно получить 4 бруса.
4. Данный тип распиловки называется “вразвал” и используется на лесопильных рамах. Все доски получаются необрезные.
5. При данном типе распила бревна можно получить двухкантный брус, а также несколько необрезных досок и пару горбылей.
6. Сложная по своему исполнению радиальная распиловка. Характерная особенность досок при такой распиловке – вертикальные годичные кольца.
7. Двухкантный брус распускается на обрезные доски и 2 обзола.
8. У досок, имеющих горизонтальное расположение годичных колец, лицевой стороной называют ту, что повернута к центру бревна (сердцевине), а тыльной – повернутую к заболони (так называется периферия ствола).

Обобщение по теме

Как оказалось, обычная бензопила – инструмент универсальный. Если правильно подобрать насадку, то она может заменить большое количество инструментов. Тем более некоторые насадки легко изготовить своими руками, благо их конструкции можно найти в свободном доступе. Интернет просто пестрит вариациями.

Приспособление для бензопилы продольной распиловки найти на современном рынке не сложно, можно сделать такое и самостоятельно. Какой тип вам нужен будет в работе, зависит от расположения распила (может быть горизонтальным либо вертикальным), диаметра древесного материала, который вы будете обрабатывать, уровня удобства в эксплуатации и точности распила.

Конструктивные особенности самодельной каретки

Каретка для бензопилы представляет собой прямые и ровные направляющие, по которым инструмент подается на обрабатываемый материал. Для получения прямого реза с заданными параметрами, пила жестко фиксируется на подвижной платформе, которая, собственно, и называется кареткой. Наиболее распространенный состав комплекта включает в себя:

• направляющие. Их роль обычно выполняют рельсы, швеллера, двутавры. Неплохой вариант решения проблемы — использование дюралюминиевой приставной лестницы;
• каретка, представляющая собой род тележки, перемещающейся по направляющим. На ней имеется захват или опорная площадка для фиксации бензопилы. Есть конструкции, в которых жестко фиксируется только рама, а сам двигатель лишь опирается на специальную подставку;
• приспособление для настройки толщины пиломатериала. Изменяет высоту подъема режущего органа бензопилы, что позволяет быстро и точно установить нужную толщину пиления;
• двигатель подачи тележки. Этот элемент не обязателен, поскольку больших объемов работ на подобных устройствах не выполняют. Кроме того, механизированная подача требует установки концевых выключателей и прочей аппаратуры управления. Однако, многие пользователи предпочитают устанавливать механизм для получения ровного режима пиления, улучшающего качество досок.

Рисунок 1 – Самодельная каретка для бензопилы Существуют и более простые конструкции каретки, представляющие собой жестко закрепленную бензопилу и ограничительную рамку. Материал подается на движущуюся цепь, а рамка калибрует толщину полученной доски. Такой вид каретки используется редко, так как подавать тяжелые бревна вручную крайне сложно, а полученные результаты не отличаются ровной и прямой поверхностью. Оптимальный вариант — подача инструмента на закрепленное неподвижно бревно.

Важно! При использовании такого способа не требуется много места — длина направляющих каретки должна лишь немного превосходить размер заготовки

Техника безопасности

При работе с бензопилой надо соблюдать правила техники безопасности, они позволят избежать травм и неприятных ситуаций:

• Нельзя на рабочую площадку допускать людей, особенно детей.
• При работе с дисковой пилой обязательно надевать на нее специальный защитный кожух.
• Во время процесса распиловки бревна следует пользоваться средствами защиты от опилок и шума.
• Необходимо иметь аптечку с лекарствами, чтобы обработать рану во время порезов.
• В разогретый бак бензопилы нельзя наливать бензин.
• Применять бензопилу необходимо только по назначению, запрещается включать ее на полную мощность, если она находится не в работе.
• Установка бревен осуществляется только с правой стороны.
• Во время работы с оборудованием категорически запрещено на него давить с усилием.

При соблюдении техники безопасности работа будет несложной, а в результате получиться материал высоко качества без вреда здоровью.

Бензопила является универсальным оборудованием, которое легко в применении. Его мастера могут использовать на приусадебном участке, в частном доме. Помимо получения досок, применяется для ремонтных работ хозяйственных построек и деревянных элементов декора. Большое число досок при этом не нужно, достаточно взять пару бревен.

Виды пиломатериалов

Для того, чтобы эффективно пользоваться кареткой, необходимо знать приемы изготовления того или иного типа пиломатериала. Существуют следующие разновидности:

• лафет (двухкантный брус). Это бревно, с двух сторон которого снят горбыль. В результате появляются две параллельные площадки с противоположных сторон;
• брус. Это толстая балка прямоугольного сечения, полученная из лафета после обрезки боковых сторон;
• доска. Плоская планка, полученная путем продольного пиления бревна. Ее толщина достигает 100 мм, материал свыше этой толщины считается брусом (или лафетом). Бывает необрезная и обрезная доска, полученные соответственно из бревна или из бруса.
